1 Budoucnost zavazuje Více vidět pomocí termokamery testo 880 Novinka

2 VÍCE VIDÍ... Infračervené záření není lidským okem viditelné, přesto všechny předměty, které mají teplotu vyšší než absolutní nula, která je minus 273 stupňů Celsia, infračervené záření vydávají. Termokamera dokáže převést infračervené záření na elektrické signály a tím jej zviditelnit. Díky znamenité kvalitě obrazu termokamer testo 880 je možné rozeznat i nejmenší teplotní rozdíly. To je obrovská přednost termokamer značky Testo v tomto segmentu trhu. Vysoká flexibilita a pořízení vždy správného výřezu je zajištěno pomocí výměnných objektivů. Vestavěná digitální kamera značně usnadňuje dokumentaci. Pro termografii staveb je jedinečná možnost výpočtu povrchové vlhkosti díky dynamickému měření vlhkosi vzduchu a dopočítání parametru pro rychlou lokalizaci míst s rizikem vzniku plísní.

3 ...VÍCE NABÍZÍ. Přenosné termokamery snímají výrobní prostředky a stavby a převádějí vyzařované infračervené záření na viditelný obraz rozložení teploty, na jehož základě je možné provést kvantitativní teplotní analýzu. Použití přenosných infračervených měřicích přístrojů znamená v mnoha oblastech obrovskou podporu. Termokamery mají velký význam při preventivní údržbě, ale i při kontrole staveb a výroby a v neposlední řadě samozřejmě také v technické diagnostice. Termokamery odkrývají anomálie a umožňují tak přesné odhalení problémového místa. Díky tomu je možné provést včasnou opravu. Kontrolují zcela bez poškození materiál a stavebí díly a zobrazují problémové části dříve než dojde k poruše. Oproti jiným metodám, kdy je potřeba zastavit výrobu nebo např. rozmontovat rozvody a potrubí, nabízí termokamera testo 880 výsledek okamžitě. V mnoha případech je termografie jedinou indikací, na jejímž základě je nejen možné zlepšit jakost a ošetřit výrobní proces, ale lze nabídnout i nové služby.

4 Pláště budov Termografie staveb umožňuje rychlou a efektní vizualizaci tepelně technických vlastností budovy pomocí infračervené technologie. Díky ní je možné zjistit charakter pláště budovy pro provedení analýzy energetických ztrát při vytápění nebo klimatizaci. Termokamera testo 880 dokáže detailně zobrazit místa s nedostatečnou izolací, tepelnými mosty a poškozením pláště s teplotním rozlišením < 0,1 C. Termografie staveb Podlahové vytápění U instalací, jako např. podlahové vytápění nebo trubkové rozvody naleznete pomocí termokamery testo 880 místa s tepelnými úniky. Automatické ostření a pěticestný joystick se snadno, rychle a přesně obsluhuje jednou rukou. Digitální kamera s funkcí obraz v obraze usnadňuje orientaci. Tvorba plísní Termokamera testo 880 je jedinou termokamerou na trhu, ke které je možné připojit rádiové bezdrátové sondy. Pomocí takové sondy je možné získat data, která pomohu předcházet tvorbě alergenních a nebezpečných plísní i v nedostupných koutech a výklencích.

5 1 Perfektní výsledky díky přesné a spolehlivé inspekci 10 cm Vysoká kvalita obrazu umožňuje spolehlivou diagnózu i těch nejmenších teplotních rozdílů. Vestavěná digitální kamera s osvětlovacími LED diodami pro optimální osvětlení tmavých míst. Dynamické ostření pohybem jednoho prstu. Velice malá minimální vzdálenost zaostření (cca. 10 cm) pro vytvoření snímku malých objektů. skutečný obraz zobrazený frekvencí 33 Hz* termické rozlišení <0,1 C velký displej, 320 x 240 pixelů *uvnitř EU, 9 Hz mimo EU

6 Osvětlovací LED diody testo 880 Špičková technologie v nové cenové dimenzi Vestavěná digitální kamera Termokamera testo 880 nabízí díky teplotnímu rozlišení < 0,1 C, výborně navržené elektronice pro optimální využití senzoru a interpolaci na 320 x 240 pixelů, velice ostrý obraz, který přesvědčí i velice náročné uživatele. Širokoúhlý objektiv a teleobjektiv umožňují zabrání různě velkých měřených objektů. Optimální výtěžnost infračerveného záření je zajištěna F1-germaniovou optikou. Termokamera testo 880 s vestavěnou digitální kamerou a funkcí obraz v obraze dokáže sloučit reálný a infračervený obraz, čímž usnadňuje a urychluje dokumentaci. Výměnná skleněná krytka chrání citlivou optiku před poškozením. Kvalitní F1 objektiv s výměnným IR ochranným sklem Díky snadnému vytvoření adresářové struktury se minimalizuje náročnost administrativy plánování, správy obrázků, míst měření a přípravy cesty měření. 3 Snadná analýza Funkce obraz v obraze pro lepší orientaci a snadnější dokumentaci. Dvoubodové měření pro snadnější výpočet teplotních rozdílů. Integrovaná tvorba záznamů o měření usnadňuje dokumentaci.

7 2 Flexibilní a uživatelsky příznivý měření vlhkosti v reálném čase pomocí rádiové vlhkostní sondy S výměnným objektivem pro maximální flexibilitu v různých podmínkách použití. Ochranné IR sklo chrání objektiv před prachem a poškrábáním. dynamické ostření USB konektor SD karta

8 Adresář/Galerie O úroveň výše Nová složka Místo měření 1 Místo měření 2 Místo měření 3 Místo měření 4 Snadné joystickové ovládání pro pohyb v menu a galerií obrázků. Zobrazení povrchové vlhkosti pro odhalení míst s rizikem růstu plísní. Místo měření 5 Místo měření 6 Místo měření 7 Přejmenovat Mód stránky Správa míst měření pro vytvoření plánu kontrol. intuitivní pohyb v menu speciální program pro tvorbu záznamů z měření volně osaditelná tlačítka zrychlené volby

9 Údržba, elektrické součásti Infračervená termokamera umožňuje kontrolu zahřívání nízko, středně i vysokonapěťových elektrických zařízení. Vadné součástky nebo propojení jsou zobrazena a lokalizována, takže je možné provést cílenou údržbu. Je také možné snižovat riziko požáru i nebezpečí zastavení výroby. Při preventivní údržbě hraje důležitou roli dokumentace výsledků měření. Termokamera testo 880 nabízí integrovanou správu naměřených hodnot, pomocí které je možné vytvářet struktury a plány inspekčních cest. Společně se zobrazením rozložení teploty je možné zobrazit i reálný obraz místa měření, nasnímaný pomocí vestavěné digitální kamery. Spojení obou obrazů se provádí pomocí programu. Počítačový program s funkcí vytvoření zprávy o měření umožňuje rychlou a snadnou dokumentaci. Průmyslová termografie Kontrola výroby, výzkum a vývoj Použití termokamery je velice důležitým prvkem pro vyšší jistotu a situační analýzu v oblasti kontroly procesu, zajištění jakosti výrobku, výzkumu a vývoje. Rychle a bezdotykově je možné zjistit přítomnost nežádoucích příměsí a anomálií v rozložení teploty součástek. Velice krátká ostřicí vzdálenost (10 cm) umožňuje přesné rozpoznání přehřátých součástek na deskách plošných spojů. Údržba, mechanické součásti Mnoho možností použití infračervené termokamery se nabízí také v oblasti preventivní údržby průmyslových zařízení. Pro bezpečné zajištění výroby je velice důležité včasné rozpoznání začínajícího poškození.součástí výrobních zařízení. Především u mechanických elementů poukazuje nestandardní rozložení teploty na vyšší mechanické zatížení. Ke zvýšení teploty dochází např. při zvýšeném tření, chybném seřízení, nevhodných tolerancích nebo nedostatku maziva. Díky vysokému teplotnímu rozlišení provedete pomocí termokamery testo 880 přesnou diagnózu.

10 Přehled testo Základní provedení pro rychlé odhalení chyb a zajištění jakosti testo Profesionální termokamera s rozsáhlou funkcí analýzy, s možností použití teleobjektivu testo Znalecká termokamera pro kompletní analýzu a dokumentaci se skutečným obrazem budov, elektrických systémů a strojů kvalitní širokoúhlý objektiv 32 s optikou F1 obnovovací frekvence obrazu 9 Hz senzor 160 x 120 interpolovaný na 320 x 240 pixelů NETD < 0,1 C manuální ostření minimální ostřící vzdálenost 10 cm výměnná paměťová karta SD, 1 GB s kapacitou na cca obrázků Obsah dodávky IR program s možností tvorby zprávy o měření USB kabel Li-Ionový akumulátor kvalitní, robustní kufr K funkcím testo má navíc: výměnný objektiv možnost zobrazení vlhkosti povrchu verze s obnovovací frekvencí 33 Hz* ochranné sklo objektivu je součástí dodávky K funkcím testo má navíc: Vestavěnou digitální kameru s osvětlovacími LED diodami dynamické automatické ostření zobrazení povrchové vlhkosti v reálném čase pomocí rádiové vlhkostní sondy (možnost dokoupení) testo Obj.č V1 testo Obj.č V2 testo Obj.č V3 Školení termografie: Více naučit. Více vědět. Více vidět. Akademie Testo nabízí školení termografie kvalifikovanými experty. V základním modulu se dozvíte něco o teoretických základech infračervené měřicí techniky a intenzivně Vás zaškolíme z hlediska produktů. V dalších modulech zakončených testy je možné provést certifikaci a vybavit Vás profesionálními znalostmi. Délka školení je zpravidla od jednoho do pěti dnů. Výklad je doplněn praktickými zkouškami a příklady. Bližší informace ke školením na akademii Testo získáte na: Testo-Akademie Testo-Str Lenzkirch Tel Fax akademie@testo.de *uvnitř EU, 9 Hz mimo EU

11 testo Profi sada Znalecká termokamera v cenově zvýhodněné sadě K obsahu dodávky přístroje testo má navíc: teleobjektiv náhradní akumulátor rychlonabíječku sluneční clonu testo Profi sada Obj.č V4

12 Informace pro objednání Objednací kódy testo V1 testo V2 testo V3 testo Profi sada V4 V kufru je navíc: Ochranné sklo čočky objektivu Teleobjektiv Náhradní akumulátor Rychlonabíječka Sluneční clona Sonda pro měření vlhkosti C1 A1 D1 E1 F1 B1 Všechny termokamery dodváme v robustním kufru, vč. SD karty, USB kabelu, programu, síťového zdroje a adaptéru pro montáž na stativ. standard Příslušenství možnost dokoupení nelze použít Aluminiový stativ Profesionální, extrémně lehký a stabilní aluminiový stativ s výsuvnýma nohama a 3D hlavou Ochranné sklo objektivu Speciální výměnné ochranné sklo objektivu z germania pro optimální ochranu čočky před prachem a škrábanci Náhradní akumulátor Náhradní Li-Ionový akumulátor pro prodloužení doby provozu Rychlonabíječka Stolní rychlonabíječka na dva akumulátory pro maximální zkrácení nabíjecího času Sluneční clona Speciální slunečné clona displeje termovize testo 880 pro zlepšení čitelnosti ve světlém prostředí Výměnný teleobjektiv (pouze pro testo a -3); obraťte se prosím na náš servis. Lepicí páska pro zvýšení emisivity pro použití např. na lesklé povrchy (role, délka: 10m, šířka: 25mm), E=0,95, do +300 C Obj.č na vyžádání ISO kalibrační certifikát pro termovize testo 880: Kalibrační body 0 C, 25 C, 50 C na měřicím rozsahu -20 C C Kalibrační body 0 C, 100 C, 200 C na měřicím rozsahu 0 C C Volitelné kalibrační body v rozsahu -18 C C na vyžádání Sluneční clona Ochranné sklo objektivu Rychlonabíječka Náhradní akumulátor Aluminiový stativ

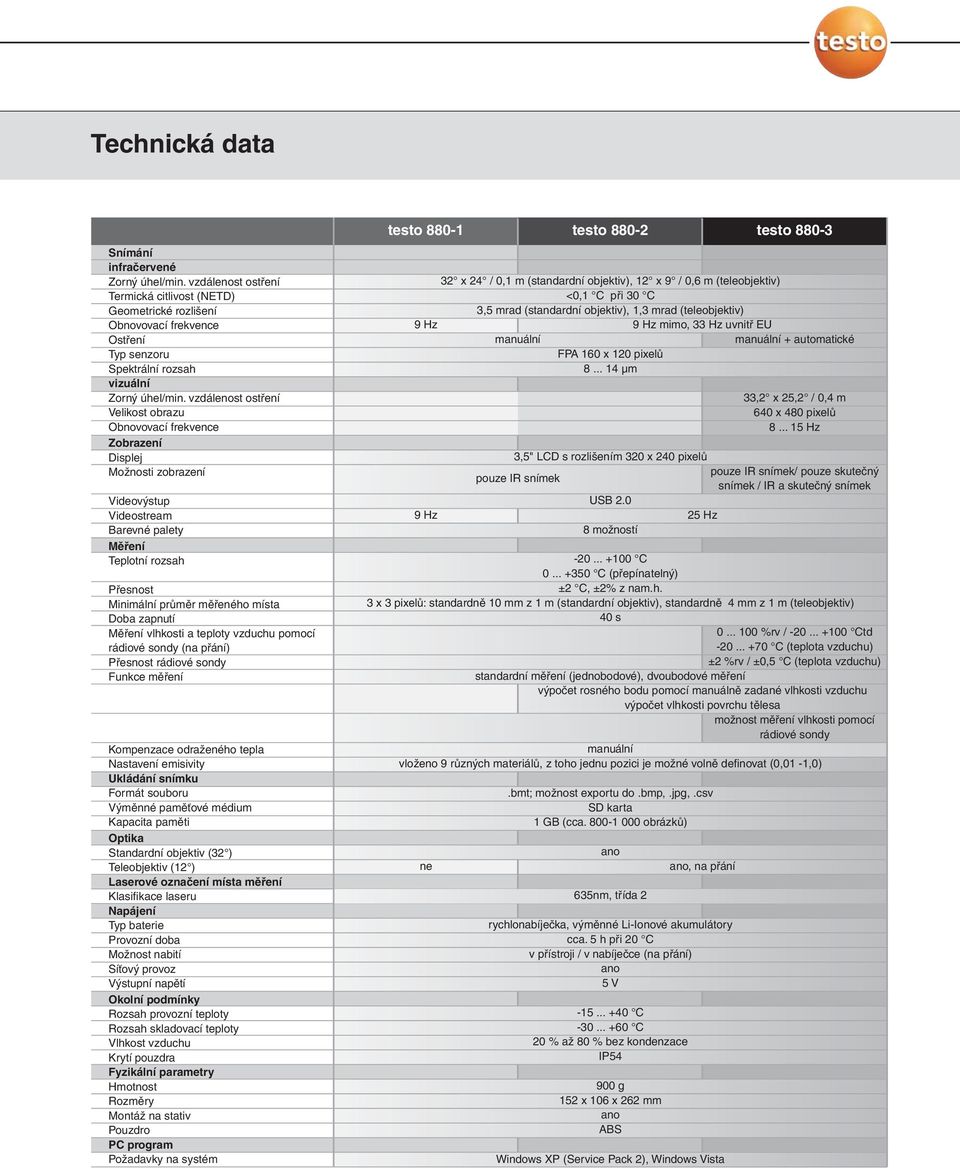

13 Technická data Snímání infračervené Zorný úhel/min. vzdálenost ostření Termická citlivost (NETD) Geometrické rozlišení Obnovovací frekvence Ostření Typ senzoru Spektrální rozsah vizuální Zorný úhel/min. vzdálenost ostření Velikost obrazu Obnovovací frekvence Zobrazení Displej Možnosti zobrazení Videovýstup Videostream Barevné palety Měření Teplotní rozsah Přesnost Minimální průměr měřeného místa Doba zapnutí Měření vlhkosti a teploty vzduchu pomocí rádiové sondy (na přání) Přesnost rádiové sondy Funkce měření Kompenzace odraženého tepla Nastavení emisivity Ukládání snímku Formát souboru Výměnné paměťové médium Kapacita paměti Optika Standardní objektiv (32 ) Teleobjektiv (12 ) Laserové označení místa měření Klasifikace laseru Napájení Typ baterie Provozní doba Možnost nabití Síťový provoz Výstupní napětí Okolní podmínky Rozsah provozní teploty Rozsah skladovací teploty Vlhkost vzduchu Krytí pouzdra Fyzikální parametry Hmotnost Rozměry Montáž na stativ Pouzdro PC program Požadavky na systém testo testo testo x 24 / 0,1 m (standardní objektiv), 12 x 9 / 0,6 m (teleobjektiv) <0,1 C při 30 C 3,5 mrad (standardní objektiv), 1,3 mrad (teleobjektiv) 9 Hz 9 Hz mimo, 33 Hz uvnitř EU manuální manuální + automatické FPA 160 x 120 pixelů µm 3,5" LCD s rozlišením 320 x 240 pixelů pouze IR snímek/ pouze skutečný pouze IR snímek snímek / IR a skutečný snímek USB Hz 25 Hz 8 možností C C (přepínatelný) ±2 C, ±2% z nam.h. 3 x 3 pixelů: standardně 10 mm z 1 m (standardní objektiv), standardně 4 mm z 1 m (teleobjektiv) 40 s %rv / Ctd C (teplota vzduchu) ±2 %rv / ±0,5 C (teplota vzduchu) standardní měření (jednobodové), dvoubodové měření výpočet rosného bodu pomocí manuálně zadané vlhkosti vzduchu výpočet vlhkosti povrchu tělesa možnost měření vlhkosti pomocí rádiové sondy manuální vloženo 9 různých materiálů, z toho jednu pozici je možné volně definovat (0,01-1,0) ne.bmt; možnost exportu do.bmp,.jpg,.csv SD karta 1 GB (cca obrázků) ano 635nm, třída 2 ano, na přání rychlonabíječka, výměnné Li-Ionové akumulátory cca. 5 h při 20 C v přístroji / v nabíječce (na přání) ano 5 V C C 20 % až 80 % bez kondenzace IP g 152 x 106 x 262 mm ano ABS Windows XP (Service Pack 2), Windows Vista 33,2 x 25,2 / 0,4 m 640 x 480 pixelů Hz
