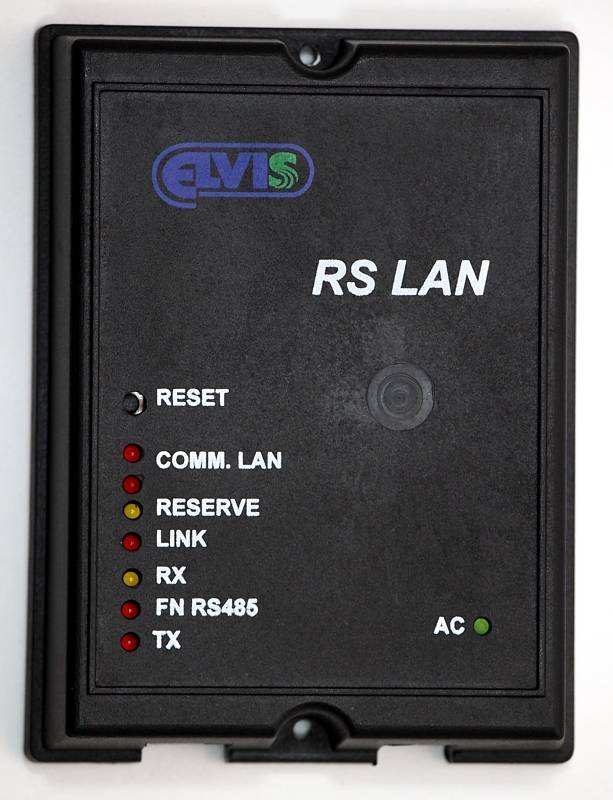

1 MONTÁŽNÍ NÁVOD RSLAN Komunikační převodník

2 OBSAH 1 Technické parametry Upozornění Rozměry převodníku RSLAN Popis konektorů Konektor RJ Konektor RJ Zapojení programovacího kabelu RJ Připojení k PC pomocí RS232 (COM port) Připojení k PC pomocí USB Zapojení převodníku na linku RS Montáž zařízení Konfigurace a nastavení převodníku Programy pro konfiguraci převodníku Terminálový program HyperTerminál Windows XP Windows Nastavení terminálového programu Příkazy pro konfiguraci Postup konfigurace... 9

3 1 Technické parametry Napájecí napětí Vss (<200 ma) Pracovní teplota 0 až 40 C Řízení mikroprocesorem Komunikační protokol Elvis/P4, SLIP, IP, UDP, TCP, ICMP, HTTP, FTP Komunikační rychlost kbd Programovací vstup Konektor RJ11 Napájecí konektor Konektor RJ11 Připojení linky RS485 Konektor RJ11 Připojení do počítačové sítě Konektor RJ45 Reset Tlačítkem Signalizace stavů LED diody Rozměry 133 x 99 x 30 mm 2 Upozornění Návod je určen především pro montážní firmy. Společnost ELVIS nabízí bezplatné nastavení převodníku RSLAN. Pokud budete provádět nastavení sami, budete potřebovat programovací kabel RSKAB (volitelné příslušenství) s připojením do COM portu počítače viz kap V případě požadavku na programování pomocí portu USB, je nutné zařadit mezi programovací kabel a počítač převodník RS232/USB viz. kap Informujte naše obchodní oddělení o Vašem záměru použití komunikačního převodníku RSLAN. 3/10

4 3 Rozměry převodníku RSLAN 4/10

5 4 Popis konektorů 4.1 Konektor RJ45 Slouží pro připojení převodníku do počítačové sítě. 4.2 Konektor RJ11 1 RS485 B (komunikace) 2 RS485 A (komunikace) 3 RS232-TX (programování) 4 RS232-RX (programování) 5 0V (GND) (napájení) V DC (napájení) Přední strana konektoru Použití barev vodičů Modrý Modrobílý Oranžový Oranžovobílý Zelený Zelenobílý Hnědý Hnědobílý Komunikace RS485 B Komunikace RS485 A Napájení +12 V Napájení GND RS232-RX (slouží pouze pro programování) RS232-TX (slouží pouze pro programování) Nevyužitý Nevyužitý Pro veškerá propojení je doporučen vodič UTP CAT5. 5/10

6 5 Zapojení programovacího kabelu RJ Připojení k PC pomocí RS232 (COM port) 6/10

7 5.2 Připojení k PC pomocí USB Převodník RS232/USB 7/10

8 6 Zapojení převodníku na linku RS485 7 Montáž zařízení Komunikační převodník RSLAN je mechanicky přizpůsoben k montáži na omítku. Převodník se přichycuje dvěma šrouby v horní a spodní části krabice. K montáži se používají šrouby o průměru 3 mm. 8 Konfigurace a nastavení převodníku 8.1 Programy pro konfiguraci převodníku Komunikační převodník lze nastavit jakýmkoliv terminálovým programem. Nejvhodnější jsou pak tyto programy: HyperTerminál (doporučeno) - je součástí MS Windows XP TELIX TERM Terminálový program HyperTerminál Windows XP Standardně je spouštěcí soubor terminálového programu HyperTerminál umístěný na C:\Program Files\Windows NT\hypertrm.exe. 8/10

9 8.2.2 Windows 7 V novějších verzích Windows jako například Windows 7, program HyperTerminál není obsažen. Je možné jej nahradit programem dle anebo jiným terminálovým programem. 8.3 Nastavení terminálového programu Dle hodnot v tabulce nastavte terminálový program. Tabulka hodnot pro konfiguraci COM port Rychlost komunikace Datové bity 8 Parita Počet stop-bitů 1 Řízení toku libovolný Bd žádná žádné 8.4 Příkazy pro konfiguraci Příkazy k nastavení převodníku E IP adresa převodníku v síti TCP/IP (například E ) 0 IP adresa serveru s databází (například ) IP adresa dalšího PC, ze kterého je možno nastavovat snímače 8 (například ) UDP port (předem nastaveno výrobcem, standardně 6666) (například P1A0A P pouze hexadecimálně ) zadat M MAC adresa (předem nastaveno výrobcem) k Nastavení masky (například k ) g Nastavení brány (například g ) W Uložení nastavených parametrů povelem W Je nutné dodržet malá a VELKÁ písmena! IP adresa se uvádí ve tvaru Postup konfigurace 1. Propojíme PC programovacím kabelem. 2. Nastavíme konfigurační program dle bodu Proveďte RESET převodníku, a to stisknutím tlačítka na přední straně převodníku. 9/10

10 4. Do 5 vteřin od provedení RESETu stiskněte klávesu ENTER pro započetí konfigurace. Samotná konfigurace převodníku RSLAN vypíše: VSTUP DO REŽIMU PROGRAMOVÁNÍ (Elvis LAN<-->RS485 Convertor) 5. Pomocí příkazů v bodě 8.4. proveďte konfiguraci převodníku. V programu HyperTerminál je nutné aktivovat funkci Psané znaky lokálně opisovat. Pokud tato funkce nebude aktivní, nebude HyperTerminál zobrazovat vámi psané znaky. Aktivaci funkce provedete: Soubor=>Vlastnosti=>Nastavení=>Nastavení ASCII 6. Po dokončení konfigurace odpojte převodník ze sériového portu COM. Při konfiguraci převodníku nesmí být zapojena linka RS485! V případě likvidace zařízení postupujte dle platných předpisů o likvidaci elektronických zařízení. 10/10
