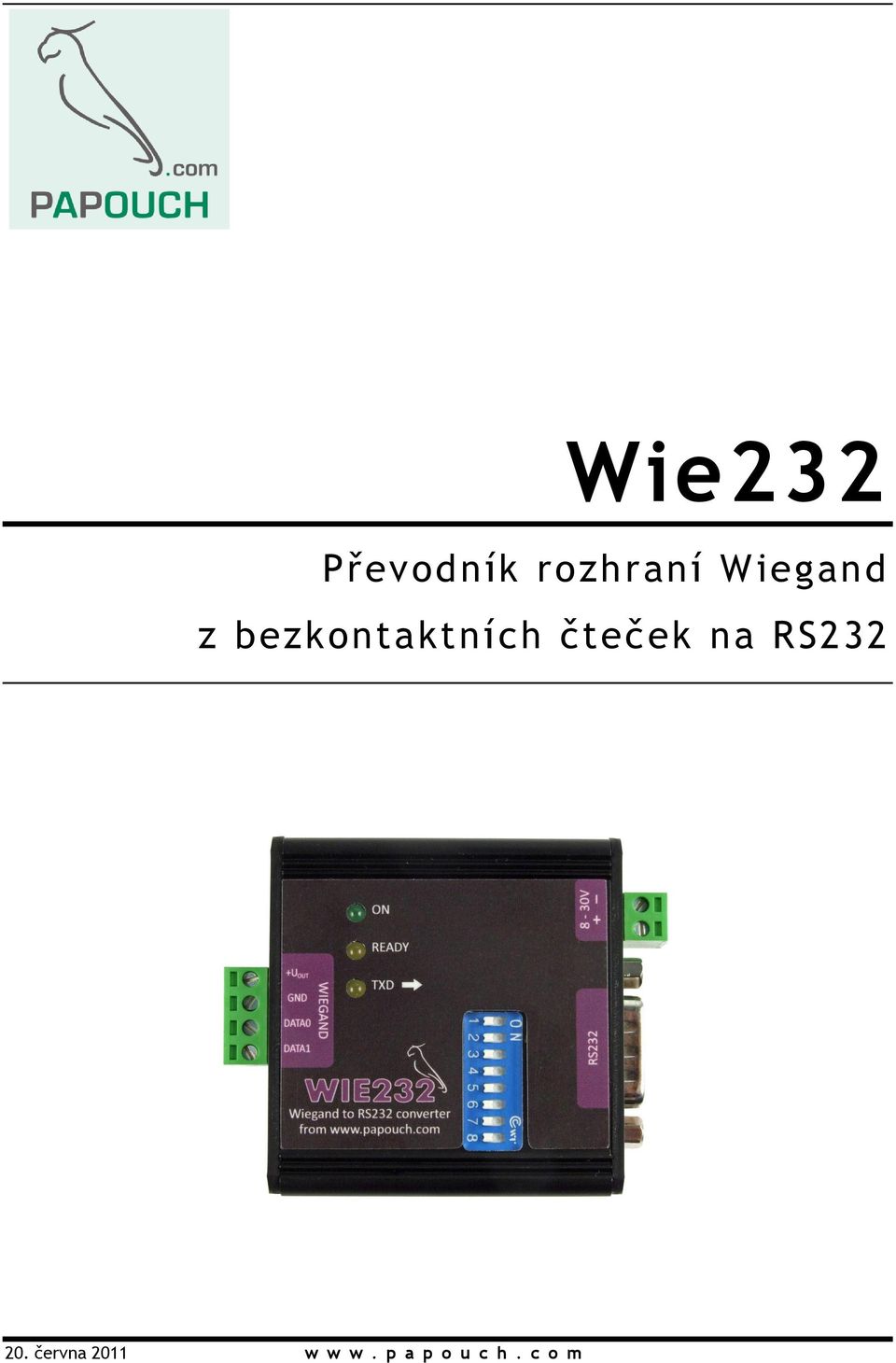

1 Převodník rozhraní Wiegand z bezkontaktních čteček na RS června 2011 w w w. p a p o u c h. c o m

2 Katalogový list Vytvořen: Poslední aktualizace: :41 Počet stran: Adresa: Strašnická 3164/1a Praha 10 Telefon: Fax: Internet: papouch@papouch.com RSS: /paprss.xml Strana 2

Praha 10 Telefon: +420 267 314 267-8 +420 602 379 954 Fax: +420

3 OBSAH Popis...4 Použití...4 Zapojení...5 Činnost...6 Protokoly Wiegand 30, 26, 40, Protokol Wiegand Indikace...5 Technické parametry...7 Strana 3

4 POPIS Wiegand je standardní protokol, kterým komunikují čtečky bezkontaktních karet. umožňuje tento protokol převést na standardní rozhraní RS232. Díky tak lze snadno připojit standardní bezkontaktní čtečky s protokolem Wiegand k počítači PC. Výstupem z je přímo číslo přiložené karty. Modul zpracovává data v protokolech Wiegand 26, 30, 32, 40, 42 (další varianty doplníme na přání). umí komunikovat také s RFID čtečkou Jablotron JA-80H s integrovanou klávesnicí. P o u ž i t í Bezkontaktní čtečky Převodník na RS232 pro venkovní klávesnici a čtečku RFID karet Jablotron JA-80H obr. 1 - klávesnice Jablotron JA-80H Elektronické přístupové systémy Zabezpečovací systémy Modernizace stávajících přístupových systémů Strana 4

Modul zpracovává data v protokolech Wiegand 26, 30, 32, 40, 42 (další varianty doplníme na přání). umí komunikovat také s RFID čtečkou Jablotron JA-80H s integrovanou klávesnicí.

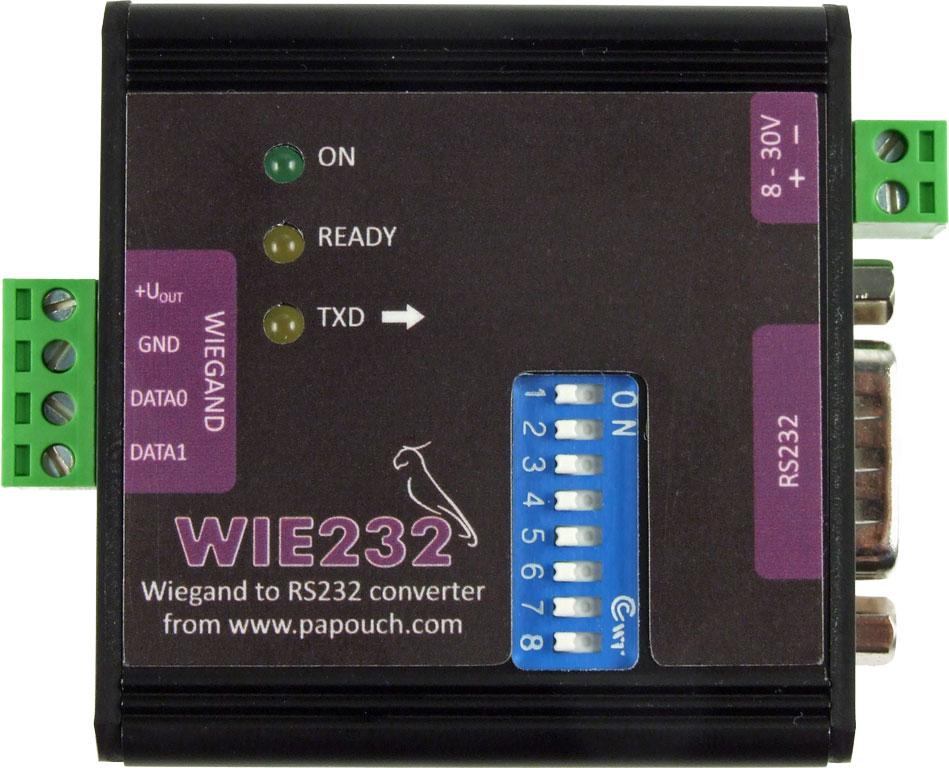

5 ZAPOJENÍ 1) Přepínačem na vrchní straně nastavte požadovaný typ protokolu Wiegand podle následující tabulky: SW1 SW2 SW3 SW4 SW5 Typ protokolu OFF OFF OFF OFF OFF Wiegand 30 ON OFF OFF OFF OFF Wiegand 26 OFF ON OFF OFF OFF Wiegand 40 ON ON OFF OFF OFF Wiegand 32 OFF OFF ON OFF OFF Wiegand 42 ON OFF OFF OFF ON Wiegand 26b (klávesnice a čtečka JA-80H) tab. 1 Nastavení komunikačního protokolu 2) Propojte konektor RS232 na běžným prodlužovacím kabelem s počítačem PC (nebo jiným zařízením se standardní sériovou linkou RS232). 1 3) Připojte ke konektoru Wiegand vodiče od bezkontaktního snímače. 1 4) Připojte napájení k zelené svorkovnici. Polarita je naznačena na štítku. ( má integrovánu ochranu proti poškození přepólováním napájecích svorek.) INDIKACE Kontrolka ON: Indikuje připojené napájecí napětí. Kontrolka READY: Indikuje aktivitu zařízení. Kontrolka TXD: odesílá data do PC (po RS232). 1 Zapojení pinů je na straně 6. Strana 5

1 Nastavení komunikačního protokolu 2) Propojte konektor RS232 na běžným prodlužovacím kabelem s počítačem PC (nebo jiným zařízením se standardní sériovou linkou RS232).

6 ČINNOST P r o t o k o l y W i e g a n d 3 0, 2 6, 4 0, 3 2 Po přiblížení karty ke čtečce odešle číslo přijaté karty po sériové lince RS232 jako ASCII řetězec zakončený znaky CR a LF. P r o t o k o l W i e g a n d 4 2 Po přiblížení karty ke čtečce odešle číslo přijaté karty po sériové lince RS232 jako 5 byte s binárním vyjádřením čísla karty. (Bez zakončení CR a LF.) P r o t o k o l W i e g a n d 2 6 b z e č t e č k y J A - 80H Čtečku Jablotron JA-80H připojte podle následující tabulky: JA80H barva vodiče červená modrá zelená hnědá svorka +U OUT GND DATA0 DATA1 tab. 2 propojení čtečky a převodníku Po přiblížení karty odešle jako ASCII číslo karty včetně family kódu zakončené znaky CR a LF. Po stisku tlačítka pošle ASCII číslo nebo znak tlačítka zakončený znaky CR a LF. Poslední dvě tlačítka (F1 a F2) posílají dva odpovídající znaky. Strana 6

) P r o t o k o l W i e g a n d 2 6 b z e č t e č k y J A - 80H Čtečku Jablotron JA-80H připojte podle následující tabulky: JA80H barva vodiče červená modrá zelená hnědá svorka +U OUT GND DATA0 DATA1

7 TECHNICKÉ PARAMETRY Sériový port RS232: Konektor... CAN 9 M Typ linky... RS232 Rychlost Bd Počet datových bitů... 8 Parita... není Počet stopbitů... 1 Pin Jméno Směr Popis 2 RXD Receive Data 3 TXD Transmit Data 4 DTR Data Terminal Ready 5 GND System Ground 6 DSR Data Set Ready 7 RTS Request to Send 8 CTS Clear to Send tabulka 1 zapojení konektoru RS232 Wiegand: Konektor... Odnímatelná šroubovací svorkovnice Typ linky... Wiegand 26, 30, 32, 40, 42 (dle nastavení) Pin Popis Data 1 Signál Data 1 pro čtečku Data 0 Signál Data 0 pro čtečku GND Zem komunikační linky +U OUT Výstup napájecího napětí pro čtečku 2 tabulka 2 zapojení konektoru pro Wiegand Napájení: Napájecí napětí... stejnosměrné napětí 8 až 30 V Proudový odběr... typ. 20 ma při 15 V (bez napájení čtečky) 2 Pokud je napájecí napětí vyšší než 15 V, je na tomto výstupu přítomno napětí 12 V. Pokud je napájecí napětí menší než 15 V, je na tomto výstupu nižší napětí, než je napájecí napětí. Výstup je možné zatížit proudem až 200 ma. Strana 7

konektoru RS232 Wiegand: Konektor... Odnímatelná šroubovací svorkovnice Typ linky.

Přenosy dat v průmyslu, převodníky linek a protokolů, RS232/485/422/USB/Ethernet/GPRS/ WiFi, měřicí moduly, inteligentní teplotní čidla, I/O moduly, elektronické aplikace dle požadavků.

8 Přenosy dat v průmyslu, převodníky linek a protokolů, RS232/485/422/USB/Ethernet/GPRS/ WiFi, měřicí moduly, inteligentní teplotní čidla, I/O moduly, elektronické aplikace dle požadavků. Adresa: Strašnická 3164/1a Praha 10 Telefon: Fax: Internet: papouch@papouch.com RSS: /paprss.xml w w w. p a p o u c h. c o m

Adresa: Strašnická 3164/1a 102 00 Praha 10 Telefon: +420 267 314 267-8 +420 602 379 954 Fax:
