Nabídka: tepelného čerpadla Vaillant geotherm VWL (provedení vzduch/voda)

Transkript

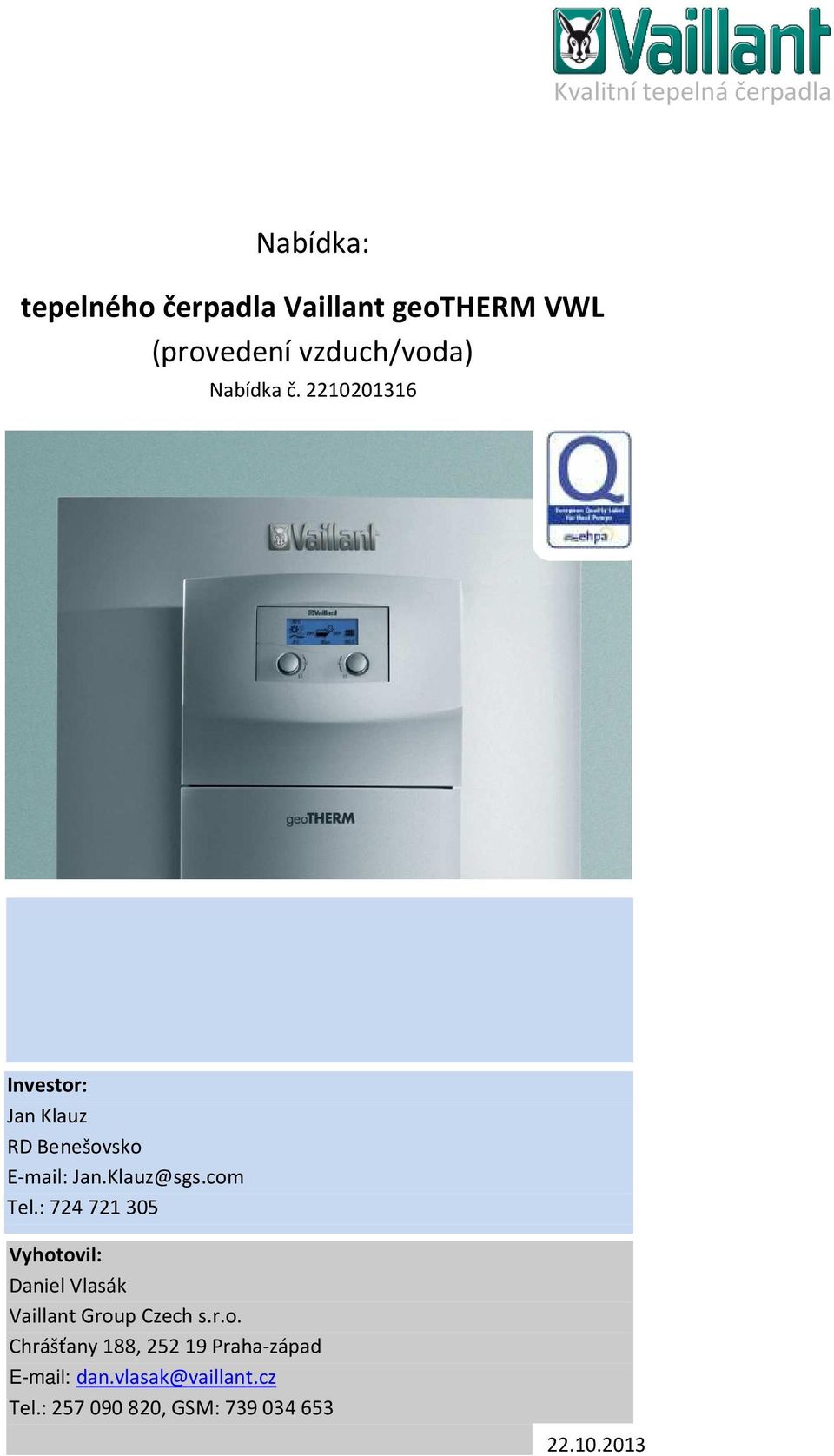

1 Nabídka: tepelného čerpadla Vaillant geotherm VWL (provedení vzduch/voda) Nabídka č Investor: Jan Klauz RD Benešovsko Tel.: Vyhotovil: Daniel Vlasák Vaillant Group Czech s.r.o. Chrášťany 88, Prahazápad dan.vlasak@vaillant.cz Tel.: , GSM:

2 . Vstupní informace Informace o objektu Rok výstavby Uvažovaná tepelná ztráta Objekt je vytápěn pomocí podlahového topení Objekt je vytápěn radiátory Teplotní spád otopné soustavy Počet osob v domácnosti Požadovaný zdroj vytápění Požadavek přípravy TV Předpokládaný termín realizace systému vyt. Objekt je vytápěn pomocí podlahového topení Tepelná ztráta objektu zatím nebyla stanovena Vytápěná plocha m2 Roční spotřeba elektřiny na topení (kwh) Roční spotřeba plynu Požadované kombinace s dalšími zdroji Popis 4kW Předpokládaný termín realizace systému vyt. 204 ANO 70/60 tepelné čerpadlo vzduch/voda ANO Požadavek kombinace systému s bazénovou technologií Popis Doplňující informace Poznámky Nutno přepočítat plochu radiátorů. Pravděpodobně nevhodný teplotní spád pro potřebu optimální funkce tepelného čerpadla. 2. Tepelná čerpadla Vaillant Ucelený program nabídky tepelných čerpadel Vaillant geotherm umožňuje řešit široké spektrum požadavků a to i těch nejnáročnějších zákazníků. Tepelná čerpadla Vaillant jsou jednou z nejúspornějších a nejefektivnějších možností, jak zajistit zásobování teplem nejen v rodinných domech, ale i v obytných domech pro vice rodin s využitím primární energie ze země, vzduchu nebo vody. Díky vysoké kvalitě zpracování, použití té nejspolehlivější technologie a technickému know how dosahují tepelná čerpadla Vaillant maximálních úspor nákladů na vytápění a dlouhé životnosti. Tepelná čerpadla Vaillant jsou vyráběna výhradně v německém výrobním závodě v Gelsenkirchenu. Značka Vaillant je tu pro Vás více jak 35let. Od samého počátku se zaobírá vývojem a výrobou tepelné techniky. Své výrobky vyváží do více jak 80 zemí celého světa. Klíčem úspěchu značky Vaillant je vysoký důraz na kvalitu výroby a standard v péči o zákazníka. Od roku 992 působí na českém trhu mateřská společnost Vaillant Group Czech s.r.o., která zaštiťuje prodej a servis značky Vaillant. Od svého založení si firma vydobyla pozici předního dodavatele výrobků tepelné techniky v ČR a vytvořila kvalitní servisní síť s pokrytím po celé ČR.

3 3. Základní vlastnosti tepelného čerpadla Vaillant geotherm VWL 4/3 vysoká účinnost (COP 4,3 při A7/W35 ΔT5K podle EN45) 0 let záruka na kompresor výstupní teplota topné vody až 62 C nejtišší tepelné čerpadlo s venkovní jednotkou ve své třídě vestavěný ekvitermní regulátor energ. bilance se zobrazením ekologicky získávané energie kompaktní konstrukce pro jednoduchou montáž řízené otáčky ventilátoru venkovní jednotky možnost kombinace s různými zásobníky teplé vody moderní kompresor Scroll s dlouhou životností a vysokým stupněm účinnosti komfortní ovládání Vaillant otoč a stiskni elektrické přídavné topení 6 kw (bivalentní zdroj) možnost kombinace se systémem vrnetdialog k vzdálené správě připojovací potrubí je z části vybaveno pružnými hadicemi z důvodu zamezení přenosu vibrací a hluku do soustavy 4. Charakteristika tepelného čerpadla Vaillant geotherm VWL 4/3 Tepelná čerpadla geotherm VWL S vzduch/voda jsou vhodná k vytápění novostaveb, nebo k modernizaci topných systémů stávajících domů a objektů. Díky max. výstupní teplotě topné vody 62 C je možné tyto tepelná čerpadla použít i pro ohřev teplé vody ve spojení s vhodným zásobníkem jako je VIH RW 300 (do 4kW) nebo VDH 300/2 (do 4kW). Pro typ VWL 7/3 je doporučen systém allstor ve spojení s jednotkou WPM W. Součástí tepelných čerpadel je zabudovaný ekvitermní regulátor s indikací energetické bilance, který Vám bude komfortně a úsporně regulovat jak Vaše topení, tak zásobník teplé vody. Velmi často se při použití tepelných čerpadel také využívá akumulačních zásobníků pro ještě větší efektivitu vytápění.. 2

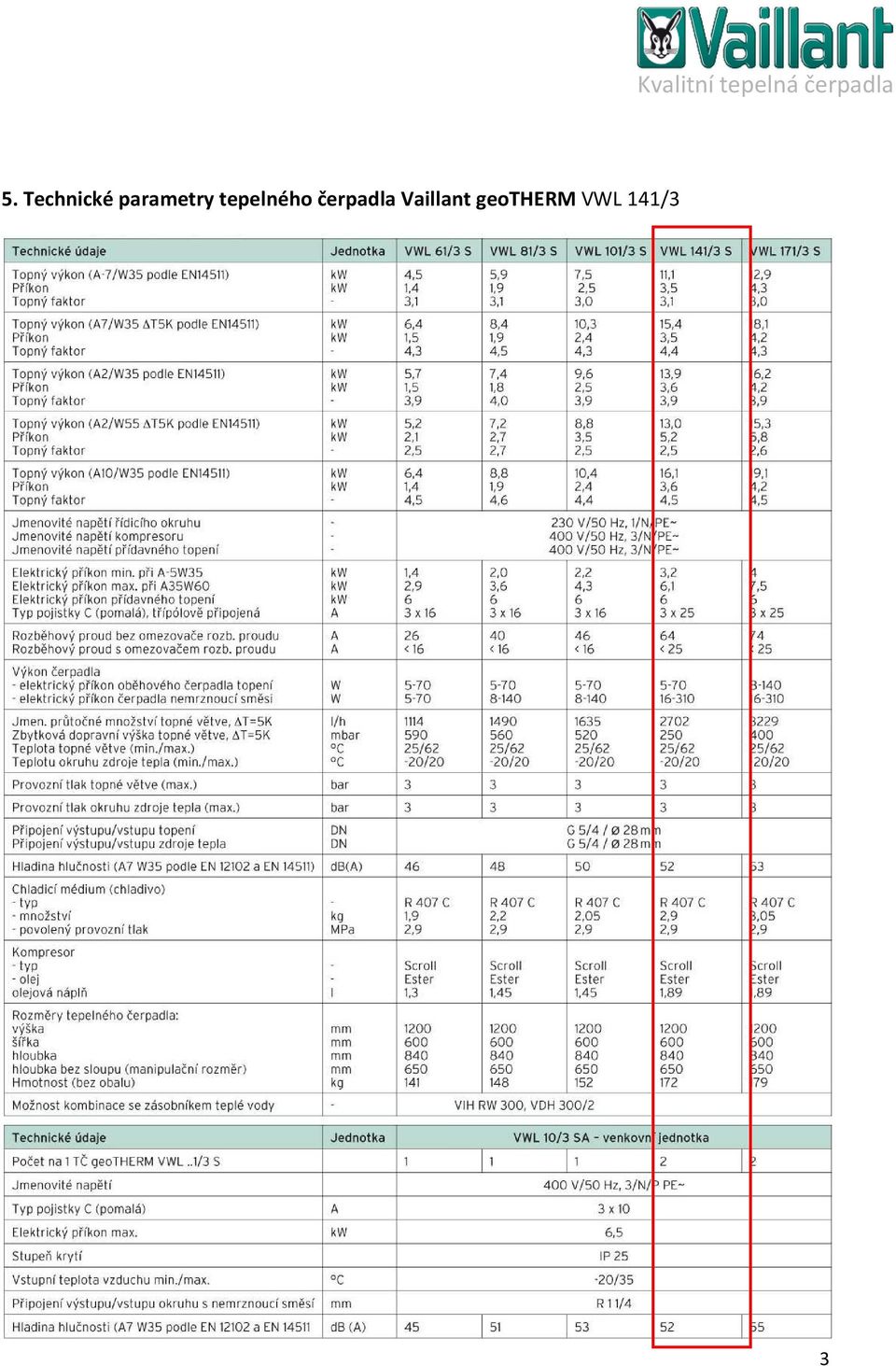

4 5. Technické parametry tepelného čerpadla Vaillant geotherm VWL 4/3 3

5 6. Otopná soustava obecná doporučení Pro provoz tepelného čerpadla je nejvhodnější tzv. nízkoteplotní topná soustava, neboť tepelné čerpadlo je schopno na výstupu kompresoru dosáhnout maximálně 5062 C, což je způsobeno omezenými vlastnostmi chladiva a tlakem kompresoru. S požadavkem na vyšší teplotu topné vody klesá topný faktor tepelného čerpadla a rostou náklady na provoz. Nejvhodnějším typem soustavy je systém podlahového nebo stěnového vytápění, kde se teplota vody pohybuje okolo 3545 C. Samozřejmě je možné zvolit systém vytápění pomocí í radiátorů. Zde však je třeba při návrhu počítat s maximální teplotou do 50 C. Zásobník teplé vody VIH RW 300 (l) Zásobník Vaillant VIH RW 300 je jako nepřímo ohřívaný zásobník teplé vody určen speciálně pro tepelná čerpadla. Nádoba je vyrobena z kvalitní oceli. Vnitřní strana ocelového pláště včetně výměníku tepla jsou pokryty vrstvou smaltu. Společně s magnesiovou anodou tak vytváří vysoký stupeň ochrany proti kyslíkové korozi. Díky lehce snímatelné izolaci je možné zásobník pronést i průchodem o šířce 550mm. Směšovací modul VR 60/3 Příslušenství k tepelným čerpadlům geotherm.../3 s modulačním regulátorem energetické bilance. Pomocí směšovacího modulu můžete rozšířit regulaci topného systému o dva směšovací okruhy. Je možné připojit maximálně šest směšovacích modulů. Dálkový ovladač VR 90/3 Dálkový ovladač lze použít jako příslušenství k tepelným čerpadlům geotherm.../3 s modulačním regulátorem energetické bilance a k směšovacímu modulu VR 60/3. V jednom topném systému s několika topnými okruhy lze vybavit až šest topných okruhů dálkovým ovladačem VR 90/3. Vedle nastavení druhu provozu a požadované teploty místnosti je možné provádět na dálkovém ovladači všechna nastavení a dotazy specifické pro topné okruhy. 4

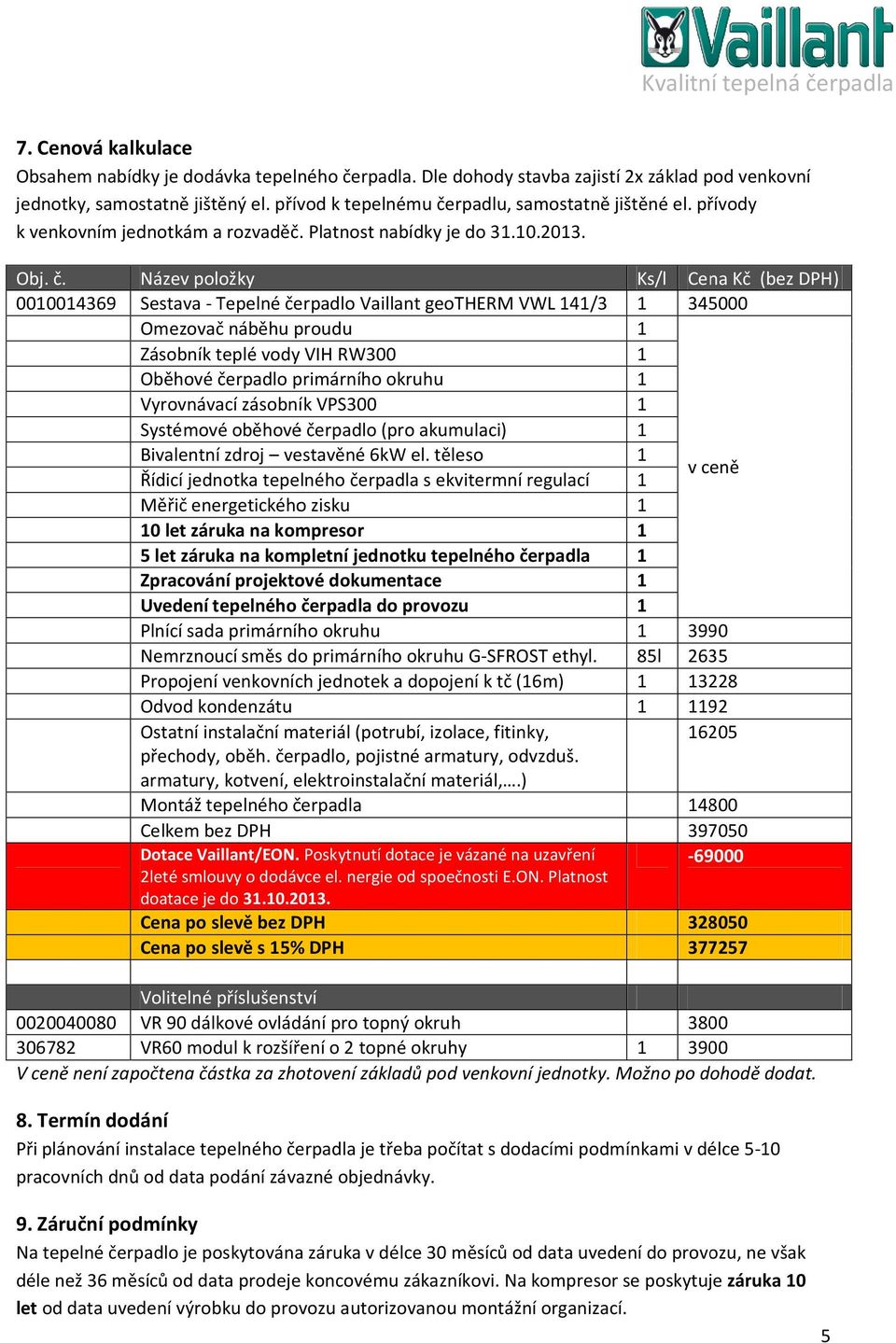

6 7. Cenová kalkulace Obsahem nabídky je dodávka tepelného čerpadla. Dle dohody stavba zajistí 2x základ pod venkovní jednotky, samostatně jištěný el. přívod k tepelnému čerpadlu, samostatně jištěné el. přívody k venkovním jednotkám a rozvaděč. Platnost nabídky je do Obj. č. Název položky Ks/l Cena Kč (bez DPH) Sestava Tepelné čerpadlo Vaillant geotherm VWL 4/ Omezovač náběhu proudu Zásobník teplé vody VIH RW300 Oběhové čerpadlo primárního okruhu Vyrovnávací zásobník VPS300 Systémové oběhové čerpadlo (pro akumulaci) Bivalentní zdroj vestavěné 6kW el. těleso Řídicí jednotka tepelného čerpadla s ekvitermní regulací v ceně Měřič energetického zisku 0 let záruka na kompresor 5 let záruka na kompletní jednotku tepelného čerpadla Zpracování projektové dokumentace Uvedení tepelného čerpadla do provozu Plnící sada primárního okruhu 3990 Nemrznoucí směs do primárního okruhu GSFROST ethyl. 85l 2635 Propojení venkovních jednotek a dopojení k tč (6m) Odvod kondenzátu Ostatní instalační materiál (potrubí, izolace, fitinky, přechody, oběh. čerpadlo, pojistné armatury, odvzduš. armatury, kotvení, elektroinstalační materiál,.) Montáž tepelného čerpadla Celkem bez DPH Dotace Vaillant/EON. Poskytnutí dotace je vázané na uzavření 2leté smlouvy o dodávce el. nergie od spoečnosti E.ON. Platnost doatace je do Cena po slevě bez DPH Cena po slevě s 5% DPH Volitelné příslušenství VR 90 dálkové ovládání pro topný okruh VR60 modul k rozšíření o 2 topné okruhy 3900 V ceně není započtena částka za zhotovení základů pod venkovní jednotky. Možno po dohodě dodat. 8. Termín dodání Při plánování instalace tepelného čerpadla je třeba počítat s dodacími podmínkami v délce 50 pracovních dnů od data podání závazné objednávky. 9. Záruční podmínky Na tepelné čerpadlo je poskytována záruka v délce 30 měsíců od data uvedení do provozu, ne však déle než 36 měsíců od data prodeje koncovému zákazníkovi. Na kompresor se poskytuje záruka 0 let od data uvedení výrobku do provozu autorizovanou montážní organizací. 5

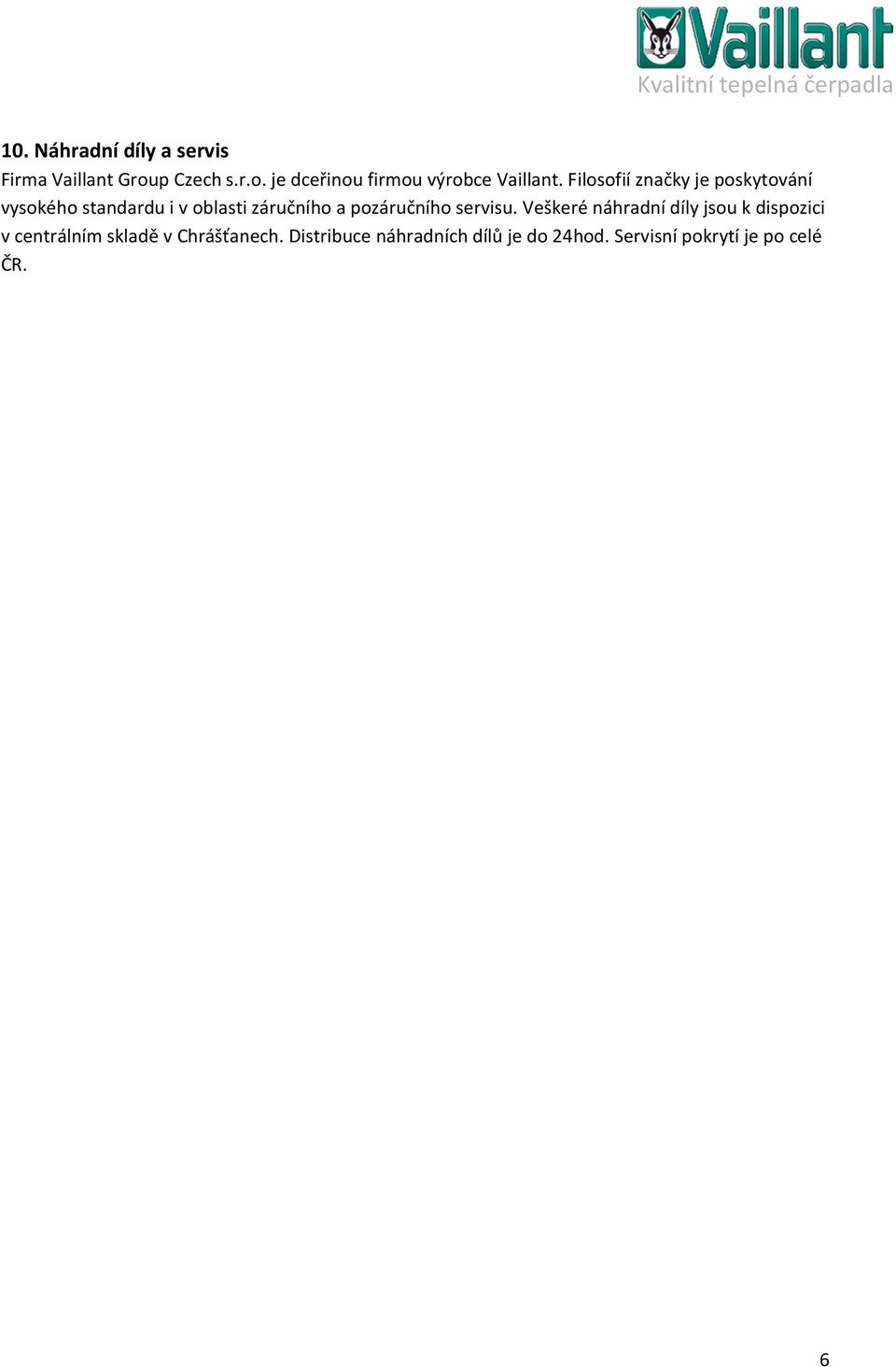

7 0. Náhradní díly a servis Firma Vaillant Group Czech s.r.o. je dceřinou firmou výrobce Vaillant. Filosofií značky je poskytování vysokého standardu i v oblasti záručního a pozáručního servisu. Veškeré náhradní díly jsou k dispozici v centrálním skladě v Chrášťanech. Distribuce náhradních dílů je do 24hod. Servisní pokrytí je po celé ČR. 6
