Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant geotherm VWL (provedení vzduch/voda)

Transkript

1 Předběžný návrh řešení systému vytápění pomocí: tepelného čerpadla Vaillant geotherm VWL (provedení vzduch/voda) Nabídka č Zadavatel: fa: Král a syn s.r.o. Kréta 342, Terezín Tel.: Vyhotovil: Daniel Vlasák Vaillant Group Czech s.r.o. Chrášťany 88, Prahazápad Tel.: , GSM:

2 . Vstupní informace Informace o objektu Rok výstavby Uvažovaná tepelná ztráta Objekt je vytápěn pomocí podlahového Objekt je vytápěn radiátory Teplotní spád otopné soustavy Počet osob v domácnosti Požadovaný zdroj vytápění Požadavek přípravy TV Předpokládaný termín realizace systém o topení Tepelná ztráta objektu zatím nebyla stanovena Vytápěná plocha m2 Roční spotřeba elektřiny na topení (kwh) Roční spotřeba plynu Stávající objekt 0 kw mu vyt. Jaro 203 ANO 50/40 tepelné čerpadlo vzduch/voda NE Požadované kombinace s dalšími zdrojii Popis Požadavek kombinace systému s bazénovou technologií Popis Doplňující informace Poznámky Zadal Jiří Vavřina 2. Tepelná čerpadla Vaillant Ucelený program nabídky tepelných čerpadel Vaillant geotherm umožňuje řešit široké spektrum požadavků a to i těch nejnáročnějších zákazníků. Tepelná čerpadla Vaillant jsou jednou z nejúspornějších a nejefektivnějších možností, jak zajistit zásobování teplem nejen v rodinných domech, ale i v obytných domech pro vice rodin s využitím primární energie ze země, vzduchu nebo vody. Díky vysoké kvalitě zpracování, použití té nejspolehlivější technologie a technickému know how dosahují tepelná čerpadla Vaillant maximálních úspor nákladů na vytápění a dlouhé životnosti. Tepelná čerpadla Vaillant jsou vyráběna výhradně v německém výrobním závodě v Gelsenkirchenu. Značka Vaillant je tu pro Vás více jak 35let. Od samého počátku se zaobírá vývojem a výrobou tepelné techniky. Své výrobky vyváží do více jak 80 zemí celého světa. Klíčem úspěchu značky Vaillant je vysoký důraz na kvalitu výroby a standard v péči o zákazníka. Od roku 992 působí na českém trhu mateřská společnost Vaillant Group Czech s.r.o., která zaštiťuje prodej a servis značky Vaillant. Od svého založení si firma vydobyla pozici předního dodavatele výrobků tepelné techniky v ČR a vytvořila kvalitní servisní síť s pokrytím po celé ČR.

3 3. Základní vlastnosti tepelného čerpadla Vaillant geotherm VWL 0/3 Kvalitní tepelná čerpadla vysoká účinnost 0 let záruka na kompresorr v ceně tepelného čerpadla výstupní teplota topné vody až 62 C nejtišší tepelné čerpadlo s venkovní jednotkou ve své třídě vestavěný ekvitermní regulátor energ. bilance se zobrazením ekologicky získávané energie kompaktní konstrukce pro jednoduchou montáž řízené otáčky ventilátoru venkovní jednotky možnost kombinace s různými zásobníky teplé vody moderní kompresor Scroll s dlouhou životností a vysokým stupněm účinnosti komfortní ovládání Vaillant otoč a stiskni elektrické přídavné topení 6 kw (bivalentní zdroj) možnost kombinace se systémem vrnetdialog k vzdálené správě připojovací potrubí je z části vybaveno pružnými hadicemi z důvodu zamezení přenosu vibrací a hluku do soustavy 4. Charakteristika tepelného čerpadla Vaillant geotherm VWL 0/3 Tepelná čerpadla geotherm VWL S vzduch/voda jsou vhodná k vytápění novostaveb, nebo k modernizaci topných systémů stávajících domů a objektů. Díky max. výstupní teplotě topné vody 62 C je možné tyto tepelná čerpadlaa použít i pro ohřev teplé vody ve spojení s vhodným zásobníkem jako je VIH RW 300 nebo VDH 300/2. Součástí tepelných čerpadel je zabudovaný ekvitermní regulátor s indikací energetické bilance, který Vám bude komfortně a úsporně regulovat jak Vaše topení, tak zásobník teplé vody. Velmi často se při použití tepelných čerpadel také využívá akumulačních zásobníků pro ještě větší efektivitu vytápění. 2

4 5. Technické parametry tepelného čerpadla Vaillant geotherm VWL 0/3 3

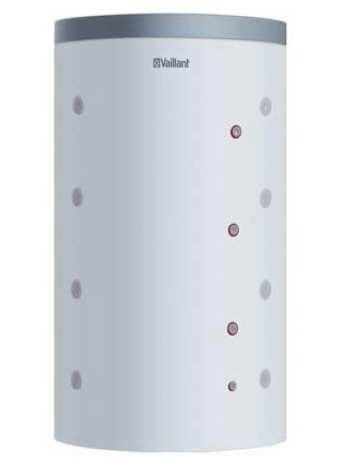

5 6. Otopná soustava obecná doporučení Pro provoz tepelného čerpadla je nejvhodnější tzv. nízkoteplotní topná soustava, neboť tepelné čerpadlo je schopno na výstupu kompresoru dosáhnout maximálně 5062 C, což je způsobeno omezenými vlastnostmi chladiva a tlakem kompresoru. S požadavkem na vyšší teplotu topné vody klesá topný faktor tepelného čerpadla a rostou náklady na provoz. Nejvhodnějším typem soustavy je systém podlahového nebo stěnového vytápění, kde se teplota vody pohybuje okolo 3545 C. Samozřejmě je možné zvolit systém vytápění pomocí radiátorů. Zde však je třeba při návrhu počítat s maximální teplotou do 50 C. Akumulační nádoba Akumulační nádoby se používají v kombinaci s tepelnými čerpadly pro dosažení vyvážení topného systému k prodloužení životnosti tepelného čerpadla a částečného překlenutí doby blokování (HDO) el. napájení tepelného čerpadla. Akumulační nádoba slouží jako mezizásobník na otopnou vodu, která se z něho vede dále do topných okruhů. Akumulační nádoby umožňují spolupráci s ostatními zdroji tepla. Příkladem je připojení solárního systému nebo krbu s teplovodním výměníkem. Díky tomu zůstávají nevyužité přebytky v akumulační nádobě pro pozdější efektivní využití. Dálkový ovladač VR 90/3 Dálkový ovladač lze použít jako příslušenství k tepelným čerpadlům geotherm.../3 s modulačním regulátorem energetické bilance a k směšovacímu modulu VR 60/3. V jednom topném systému s několika topnými okruhy lze vybavit až šest topných okruhů dálkovým ovladačem VR 90/3. Vedle nastavení druhu provozu a požadované teploty místnosti je možné provádět na dálkovém ovladači všechna nastavení a dotazy specifické pro topné okruhy. 4

6 7. Cenová kalkulace Níže uvedená kalkulace zohledňuje cenu tepelného čerpadla a potřebného základního vybavení. Tato cenová nabídka je pouze orientační, tedy nelze ji považovat za konečnou. Pro sestavení přesné specifikace položek materiálu a práce je nutné předložení projektové dokumentace a návštěva autorizované montážní organizace Vaillant, kterou Vám rádi doporučíme. Níže uvedené ceny jsou bez DPH. Na materiál v rámci stavební dodávky se vztahuje 5% DPH. Platnost nabídky je 30 dnů od data vyhotovení. Obj. č. Název položky Počet Cena celkem ks (Kč bez DPH) Sestava tepelné čerpadlo Vaillant geotherm VWL 0/3 Omezovač náběhu proudu Řídicí jednotka tepelného čerpadla s funkcí ekvitermního řízení + měřič energetického zisku Bivalentní zdroj vestavěné el.topné těleso 6kW Oběhové čerpadlo primární strany Oběhové čerpadlo sekundární strany (k aku. nádobě) v ceně 3cestný motorický ventil Uvedení do provozu Zpracování projektové dokumentace 0 let záruka na materiál kompresoru Jednotka k napouštění nemrznoucí směsi Celkem bez DPH Sleva při závazné objednávce do Celkem bez DPH Volitelné příslušenství Akumulační nádoba SP VR 90 dálkové ovládání pro topné okruhy 5letá záruka na kompletní tepelné čerpadlo Termín dodání Při plánování instalace tepelného čerpadla je třeba počítat s dodacími podmínkami v délce 50 pracovních dnů od data podání závazné objednávky. 9. Záruční podmínky Na tepelné čerpadlo je poskytována záruka v délce 30 měsíců od data uvedení do provozu, ne však déle než 36 měsíců od data prodejee koncovému zákazníkovi. Na kompresor se poskytuje záruka 0 let od data uvedení výrobku do provozu autorizovanou montážní organizací. 0. Náhradní díly a servis Firma Vaillant Group Czech s.r.o. je dceřinou firmou výrobce Vaillant. Filosofií značky je poskytování vysokého standardu i v oblasti záručního a pozáručního servisu. Veškeré náhradní díly jsou k dispozici v centrálním skladě v Chrášťanech. Distribuce náhradních dílů je do 24hod. Servisní pokrytí je po celé ČR. 5
