3NP1 pojistkové odpínače. Prezentace výrobku

Transkript

1 3NP1 pojistkové odpínače Prezentace výrobku

2 Popis výrobku Technické údaje Výhody pro zákazníka Příklady použití

3 Přehled výrobků 000 do 160A 00 do 160A 1 do 250A 2 do 400A 3 do 630A Slide 3/44

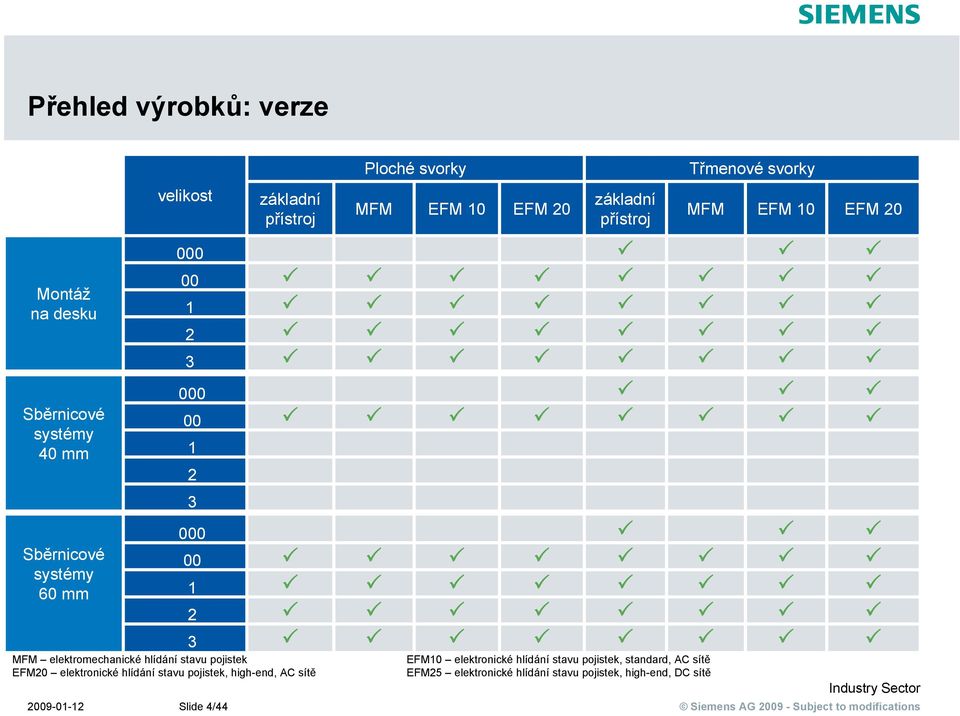

4 Přehled výrobků: verze Montáž na desku Sběrnicové systémy 40 mm Sběrnicové systémy 60 mm velikost Slide 4/ základní přístroj MFM elektromechanické hlídání stavu pojistek EFM20 elektronické hlídání stavu pojistek, high-end, AC sítě Ploché svorky MFM EFM 10 EFM 20 základní přístroj MFM EFM10 elektronické hlídání stavu pojistek, standard, AC sítě EFM25 elektronické hlídání stavu pojistek, high-end, DC sítě Třmenové svorky EFM 10 EFM 20

5 Přehled výrobků: rozložený pohled Slide 5/44

6 Přehled výrobků: funkce 3-pólové pojistkové odpínače 5 velikostí až do 630 A montáž na desku, na lištu DIN a montáž na přípojnicové systémy 40 mm / 60 mm k dispozici také pro sběrnicový systém Rittal RiLine60 přestavění kabelového vývodu nahoru/dolů bez zásahu do interních proudových drah snadná přestavba na tloušťku sběrnic 5 mm nebo 10 mm možnost překrytí držáků sběrnic možnosti připojení plochými přívody, příložkovými, prizmatickými nebo třmenovými svorkami Slide 6/44

7 Přehled výrobků: funkce standardní ochrana proti nebezpečnému dotyku při montáži do sběrnicových systémů volitelné kryty svorek pro větší ochranu před nebezpečným dotykem a přehmátnutí vyjmutí pojistek bez jejich dotknutí 2 pomocné spínače pro indikaci spínací polohy s nastavitelnými dobami sepnutí (předbíhající / zpožděný) možnosti pro uzamykání a zaplombování verze s elektromechanickým nebo elektronickým hlídáním stavu pojistek Slide 7/44

8 Popis: struktura objednacího čísla Velikost 000 = 2 00 = 3 1 = 4 2 = 5 3 = 6 Prostředí systému úroveň krytu 32 mm/ 70 mm = B úroveň krytu 45 mm = C úroveň krytu 70 mm = D sběrnicový systém Rittal = J Typ montáže montáž na desku sběrnicový systém 40 mm sběrnicový systém 60 mm = A = C = D Způsob připojení ploché svorky = 1 třmenové svorky = 2 EFM bez EFM = 0 EFM10 = 2 EFM20 = 3 EFM25 = 5 Objednací číslo přístroje 3 N P Velikosti Počet pólů Prostředí systému Typ montáže Způsob připojení Hlídání stavu pojistek Slide 9/44

9 Popis: velikost 000 až do 160 A Montáž na desku Sběrnicový systém Siemens Rittal Slide 11/44

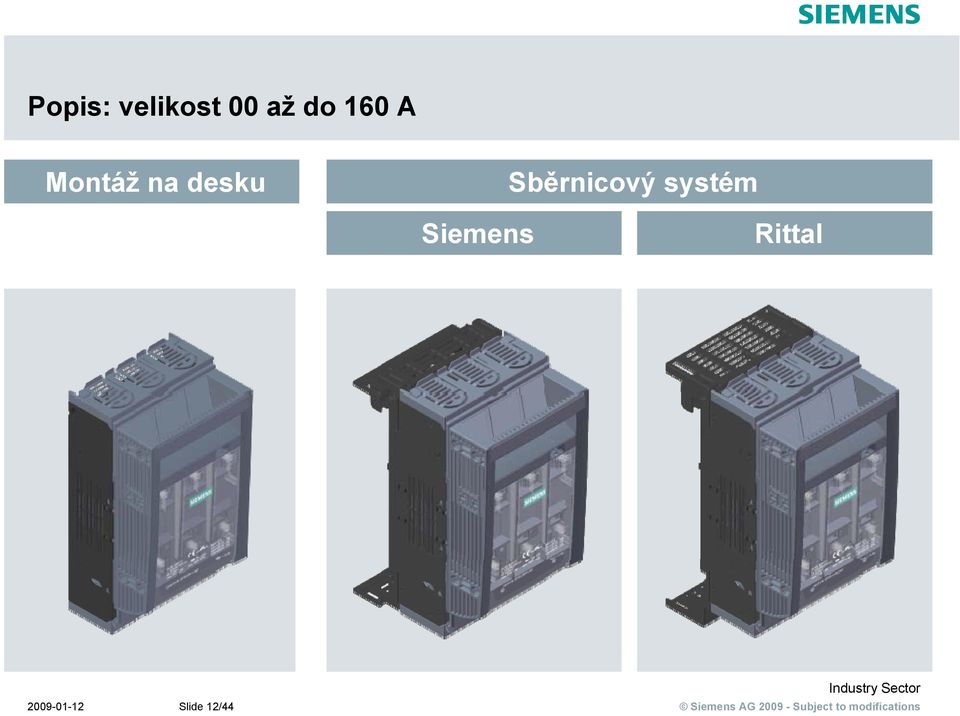

10 Popis: velikost 00 až do 160 A Montáž na desku Sběrnicový systém Siemens Rittal Slide 12/44

11 Popis: velikost 1 až do 250 A Montáž na desku Sběrnicový systém Siemens Rittal Slide 13/44

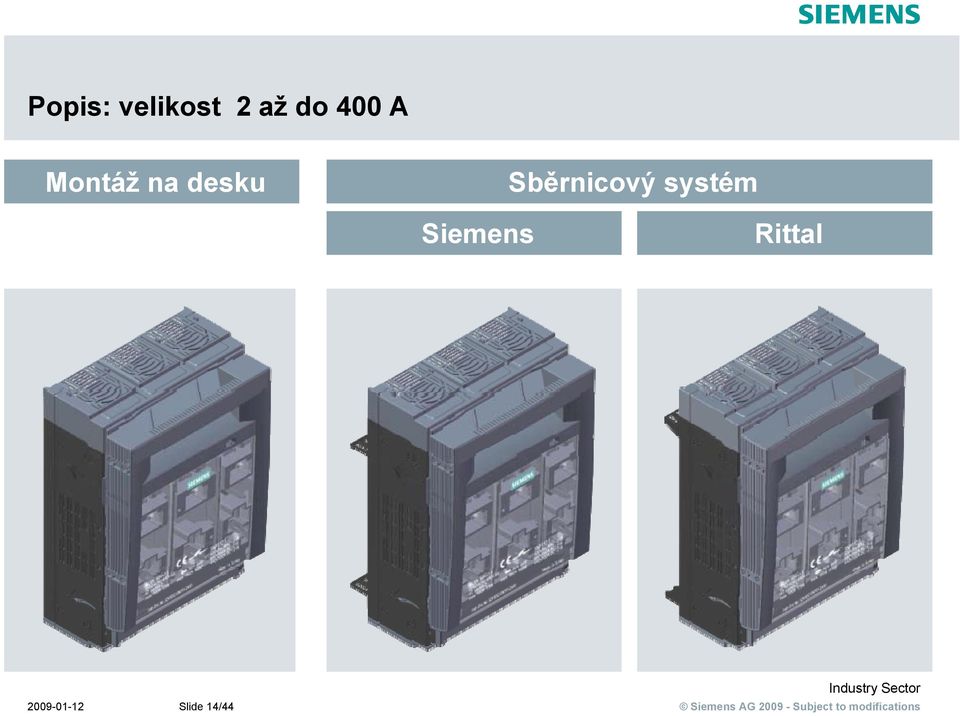

12 Popis: velikost 2 až do 400 A Montáž na desku Sběrnicový systém Siemens Rittal Slide 14/44

13 Popis: velikost 3 až do 630 A Montáž na desku Sběrnicový systém Siemens Rittal Slide 15/44

14 Popis: systém připojení a připojení pomocných obvodů Ploché svorky Příložkové svorky Prizmatické svorky Třmenové svorky Slide 16/44

15 Popis: systém připojení Napájecí připojovací svorka mm² Připojovací modul pro úroveň krytu 32 mm, s třmenovými svorkami 6-70 mm² Připojovací nástavec pro 3 vodiče Pro montáž na třmenové svorky mm² Slide 17/44 Připojovací nástavec pro 3 vodiče Pro montáž na ploché svorky mm²

16 Popis: systém připojení 3-fázová sběrnice Např. propojení 4 přístrojů Krytka Pro 1 prázdné místo u 3-fázové sběrnice Propojovací sběrnice Pro 3-fázové sběrnice Slide 18/44

17 Hlídání stavu pojistek elektromechanické / elektronické Slide 19/44

18 Popis: Elektromechanické hlídání stavu pojistek MFM Elektromechanické hlídání stavu pojistek (3RV) pro velikosti 00 až 3 Aplikace v AC sítích až do Ue 690 V a DC sítích až do Ue 440 V 1 Z a 1 R kontakt jako souhrnné hlášení poruchy Testovací funkce dálkové signalizace ovládáním jističe 3RV Slide 20/44

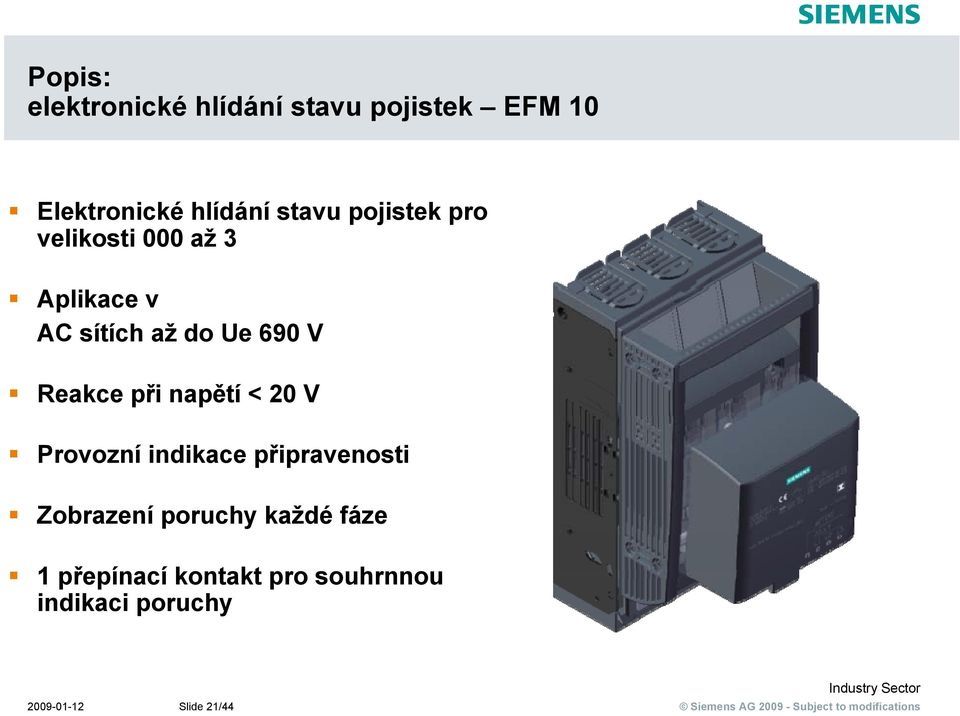

19 Popis: elektronické hlídání stavu pojistek EFM 10 Elektronické hlídání stavu pojistek pro velikosti 000 až 3 Aplikace v AC sítích až do Ue 690 V Reakce při napětí < 20 V Provozní indikace připravenosti Zobrazení poruchy každé fáze 1 přepínací kontakt pro souhrnnou indikaci poruchy Slide 21/44

20 Popis: elektronické hlídání stavu pojistek a sítě EFM 20/25 Elektronické hlídání stavu pojistek pro velikosti 000 až 3 Včetně funkce hlídání sítě jako např. výpadek fáze, podpětí / přepětí Aplikace v AC sítích až do Ue 690 V a DC sítích až do Ue 440 V Reakce při napětí < 13 V Testovací funkce Princip akce s nebo bez proudu 2 přepínací kontakty pro souhrnnou indikaci poruchy Slide 22/44

21 Popis: víko odpínače Standardní MFM elektromechanické hlídání stavu pojistek EFM 10 elektronické hlídání stavu pojistek EFM 20/25 elektronické hlídání stavu pojistek a sítě Slide 23/44

22 Popis: plombování a uzamykání Plombování Lze použít plombovací lanka až do průměru 2,5 mm². Uzamykací zařízení Slide 24/44

23 Popis: bezdotykové odejmutí pojistek Pojistkové vložky mohou během tavení dosáhnout velmi vysoké teploty. Manuální vyjmutí pojistkových vložek krátce poté je skoro nemožné. Stisknutím odblokovací hřídele a bočním překlopením vypadnou pojistky bezdotykově ven Slide 25/44

24 Popis: polohy víka Poloha ON (zap) Poloha připravenosti k zapnutí Poloha OFF (vyp) / poloha pro vyjmutí Slide 26/44

25 Popis: pomocné spínače pomocné spínače indikují spínací polohu víka ON (zap) nebo OFF (vyp) Do všech velikostí lze namontovat 2 přepínací kontakty. K dispozici je také verze elektronicky-kompatibilní bez prelování (odskakování kontaktů, nižší přechodový odpor) 1 přepínací (DB 2) 1 přepínací, pro elektronické účely (DB 3) Slide 27/44

26 Popis: pomocné spínače Pomocné spínače lze namontovat do pozice předbíhající nebo zpožděný. Předbíhající a zpožděný v souladu se standardem IEC , kapitola Předbíhající Podřízený stykač je odpojen dříve než jsou odpojeny hlavní kontakty pojistkového odpínače. Zpožděný De-energization of the fuse switch disconnector s outgoing side is ensured Slide 28/44

27 Popis: ochrana proti dotyku pro sběrnicové systémy Ochrana proti dotyku - Siemens 40/60 mm - Rittal 40/60 mm bez - spodního krytu Ochrana proti dotyku - Rittal 40/60 mm se - spodním krytem Slide 29/44

28 Popis: montáž na lištu DIN Montážní sada mezi 2 lišty DIN Slide 32/44

29 Popis výrobku Technické údaje Výhody pro zákazníka Příklady použití

30 Technické údaje: přehled Type 3NP112* 3NP113 3NP114 3NP115 3NP116 Jmenovitý trvalý proud Iu A Pro pojistkové vložky dle IEC vel Jmenovité pracovní napětí Ue AC 50/60 Hz V 690 (1000 V při AC20B) DC V 440 (1000 V při DC20B) Jmenovitý pracovní proud Ie při 400 V AC a AC23B A při 690 V AC a AC21B A při 440 V DC a DC21B A Jmenovitý podmíněný zkratový proud (ef.) při 500 V AC zkratová zapínací schopnost ka zkratová odolnost ka Krytí IP40 * With infeed terminal Slide 34/44

31 Popis výrobku Technické údaje Výhody pro zákazníka Příklady použití

32 Aplikace v distribučních rozváděčích 3NP1 v rozváděči ALPHA Slide 39/44

33 Aplikace v systémech kompenzace 3NP1 v rozváděči Sivacon S Slide 40/44

34 Aplikace pro ochranu frekvenčního měniče Slide 41/44

35 Aplikace pro ochranu stroje Slide 42/44

36 Použití v ovládací skříni sběrnicový systém 40 mm sběrnicový systém 60 mm se spodním krytem Slide 43/44

37 Title Děkuji of the presentation Jméno: Luboš Holubec Oddělení: I IA CD Mail: lubos.holubec@siemens.com
