1 ELEKTRICKÉ OBJEMOVÉ OHŘÍVAČE VODY Elektrické objemové ohřívače vody Elektrické objemové ohrievače vody ODRA, NIL KONGO, KONGO fit, KONGO mini TARA NORD 2000 NORD 2400 NÁVOD PRO MONTÁŽ A OBSLUHU ZÁRUČNÍ PODMÍNKY NÁVOD PRE MONTÁŽ A OBSLUHU ZÁRUČNÉ PODMIENKY TOP MAX CZ/ Ohřívací Technika a.s., Orlice 170, Letohrad TOP MAX SK/ Ohrievacia technika s.r.o., Palárikova 919, Čadca

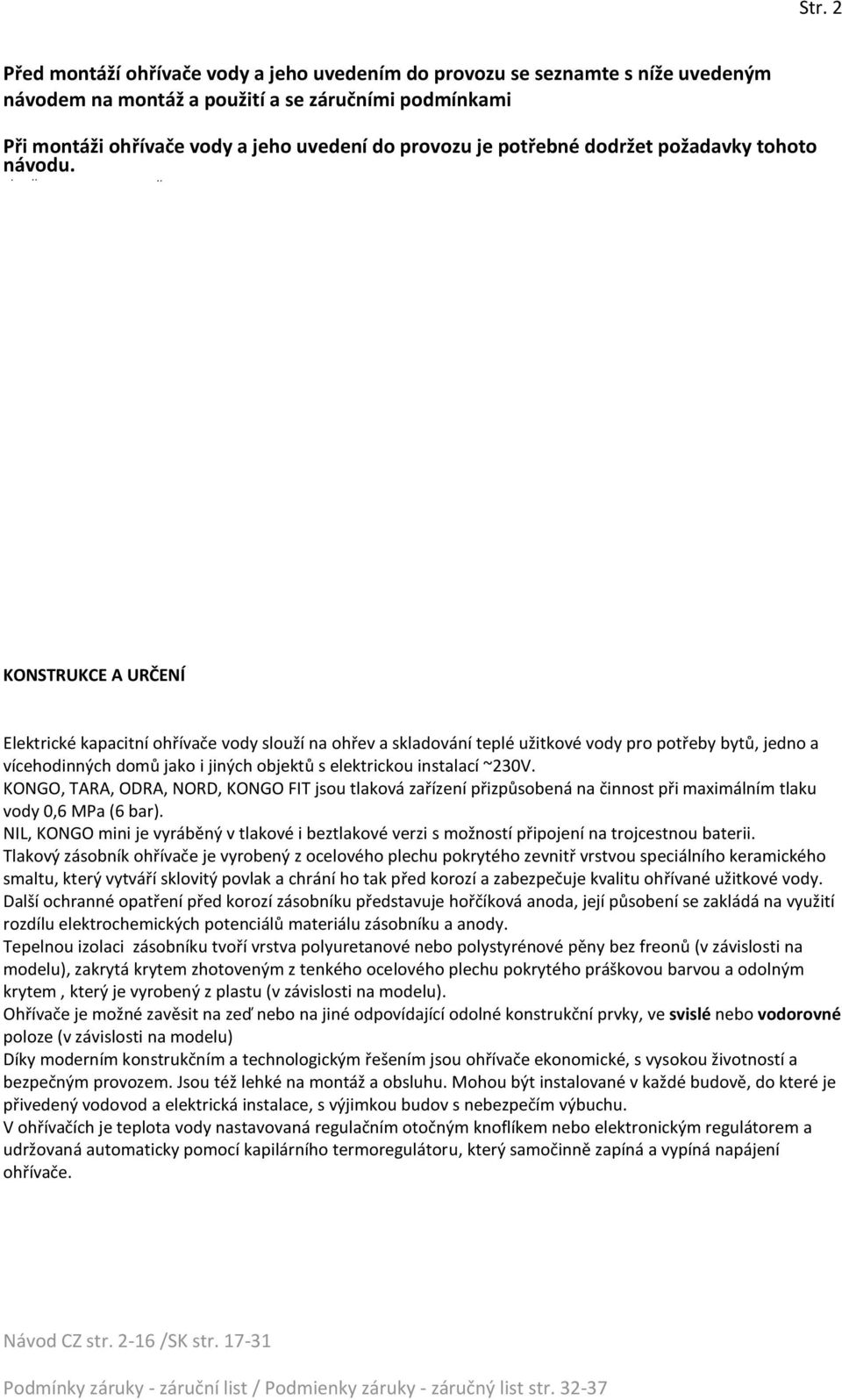

2 Str. 2 Před montáží ohřívače vody a jeho uvedením do provozu se seznamte s níže uvedeným návodem na montáž a použití a se záručními podmínkami Při montáži ohřívače vody a jeho uvedení do provozu je potřebné dodržet požadavky tohoto návodu. KONSTRUKCE A URČENÍ Elektrické kapacitní ohřívače vody slouží na ohřev a skladování teplé užitkové vody pro potřeby bytů, jedno a vícehodinných domů jako i jiných objektů s elektrickou instalací ~230V. KONGO, TARA, ODRA, NORD, KONGO FIT jsou tlaková zařízení přizpůsobená na činnost při maximálním tlaku vody 0,6 MPa (6 bar). NIL, KONGO mini je vyráběný v tlakové i beztlakové verzi s možností připojení na trojcestnou baterii. Tlakový zásobník ohřívače je vyrobený z ocelového plechu pokrytého zevnitř vrstvou speciálního keramického smaltu, který vytváří sklovitý povlak a chrání ho tak před korozí a zabezpečuje kvalitu ohřívané užitkové vody. Další ochranné opatření před korozí zásobníku představuje hořčíková anoda, její působení se zakládá na využití rozdílu elektrochemických potenciálů materiálu zásobníku a anody. Tepelnou izolaci zásobníku tvoří vrstva polyuretanové nebo polystyrénové pěny bez freonů (v závislosti na modelu), zakrytá krytem zhotoveným z tenkého ocelového plechu pokrytého práškovou barvou a odolným krytem, který je vyrobený z plastu (v závislosti na modelu). Ohřívače je možné zavěsit na zeď nebo na jiné odpovídající odolné konstrukční prvky, ve svislé nebo vodorovné poloze (v závislosti na modelu) Díky moderním konstrukčním a technologickým řešením jsou ohřívače ekonomické, s vysokou životností a bezpečným provozem. Jsou též lehké na montáž a obsluhu. Mohou být instalované v každé budově, do které je přivedený vodovod a elektrická instalace, s výjimkou budov s nebezpečím výbuchu. V ohřívačích je teplota vody nastavovaná regulačním otočným knoflíkem nebo elektronickým regulátorem a udržovaná automaticky pomocí kapilárního termoregulátoru, který samočinně zapíná a vypíná napájení ohřívače.

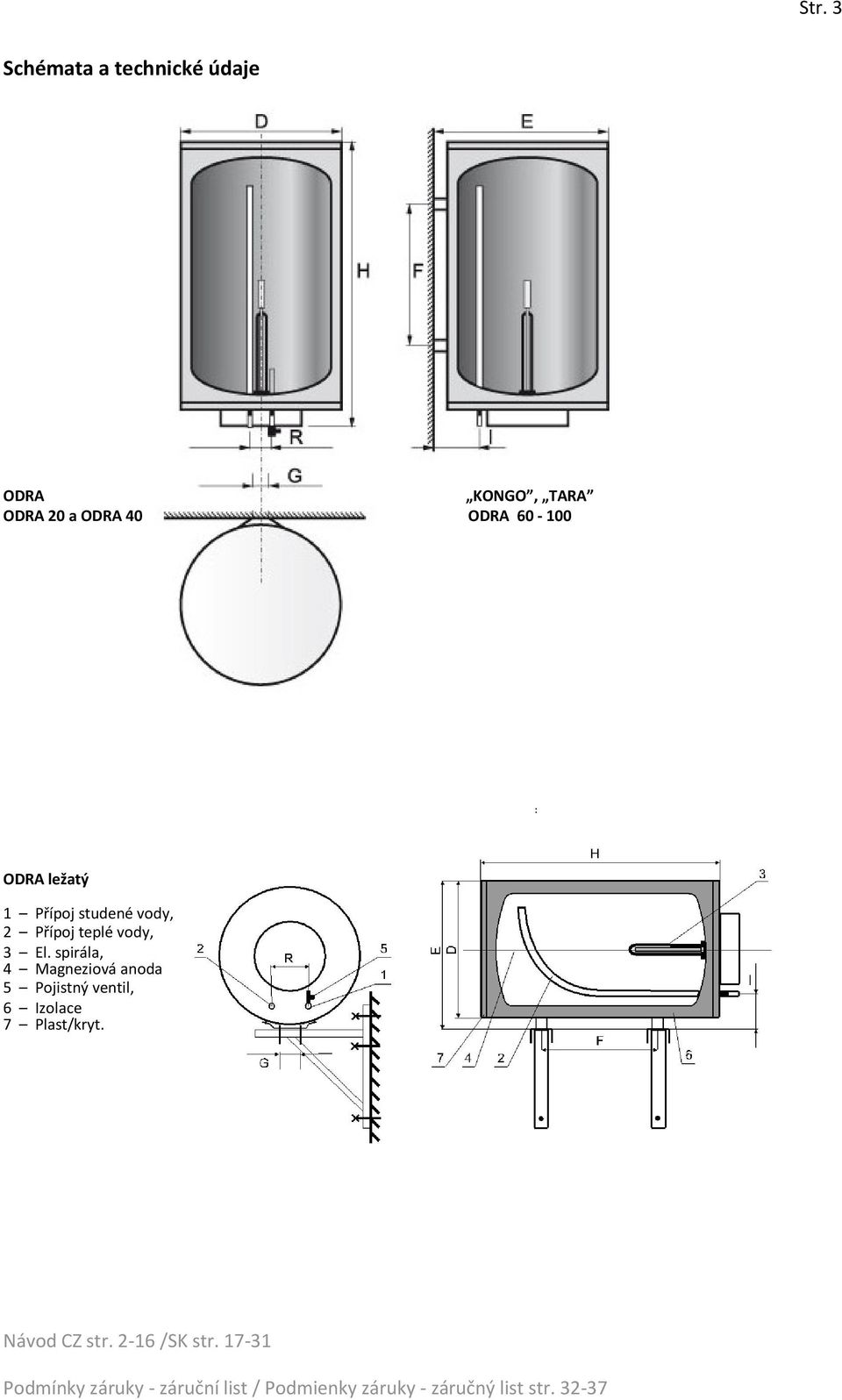

3 Str. 3 Schémata a technické údaje ODRA KONGO, TARA ODRA 20 a ODRA 40 ODRA ODRA ležatý 1 Přípoj studené vody, 2 Přípoj teplé vody, 3 El. spirála, 4 Magneziová anoda 5 Pojistný ventil, 6 Izolace 7 Plast/kryt.

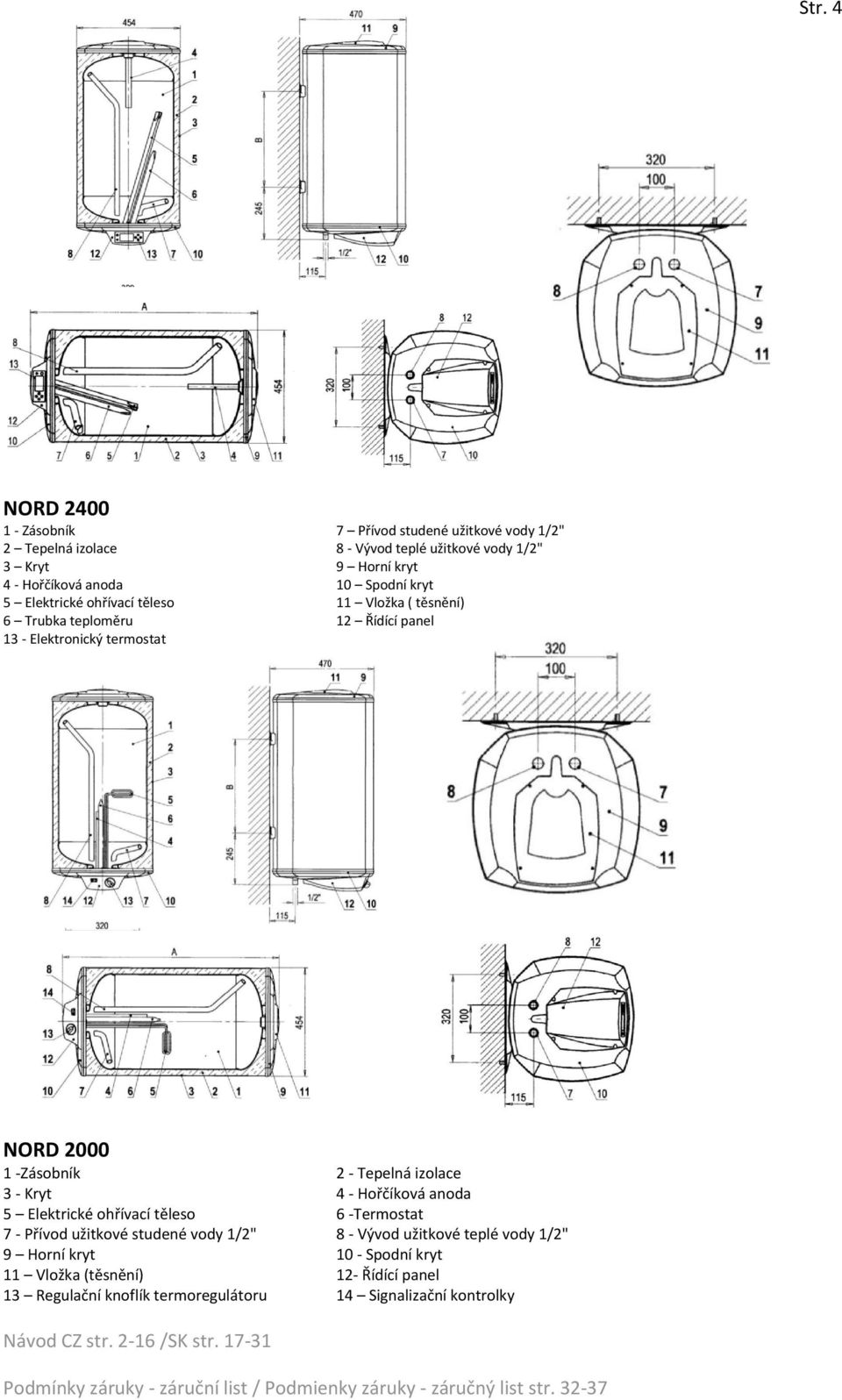

4 Str. 4 NORD Zásobník 7 Přívod studené užitkové vody 1/2" 2 Tepelná izolace 8 - Vývod teplé užitkové vody 1/2" 3 Kryt 9 Horní kryt 4 - Hořčíková anoda 10 Spodní kryt 5 Elektrické ohřívací těleso 11 Vložka ( těsnění) 6 Trubka teploměru 12 Řídící panel 13 - Elektronický termostat NORD Zásobník 2 - Tepelná izolace 3 - Kryt 4 - Hořčíková anoda 5 Elektrické ohřívací těleso 6 -Termostat 7 - Přívod užitkové studené vody 1/2" 8 - Vývod užitkové teplé vody 1/2" 9 Horní kryt 10 - Spodní kryt 11 Vložka (těsnění) 12- Řídící panel 13 Regulační knoflík termoregulátoru 14 Signalizační kontrolky

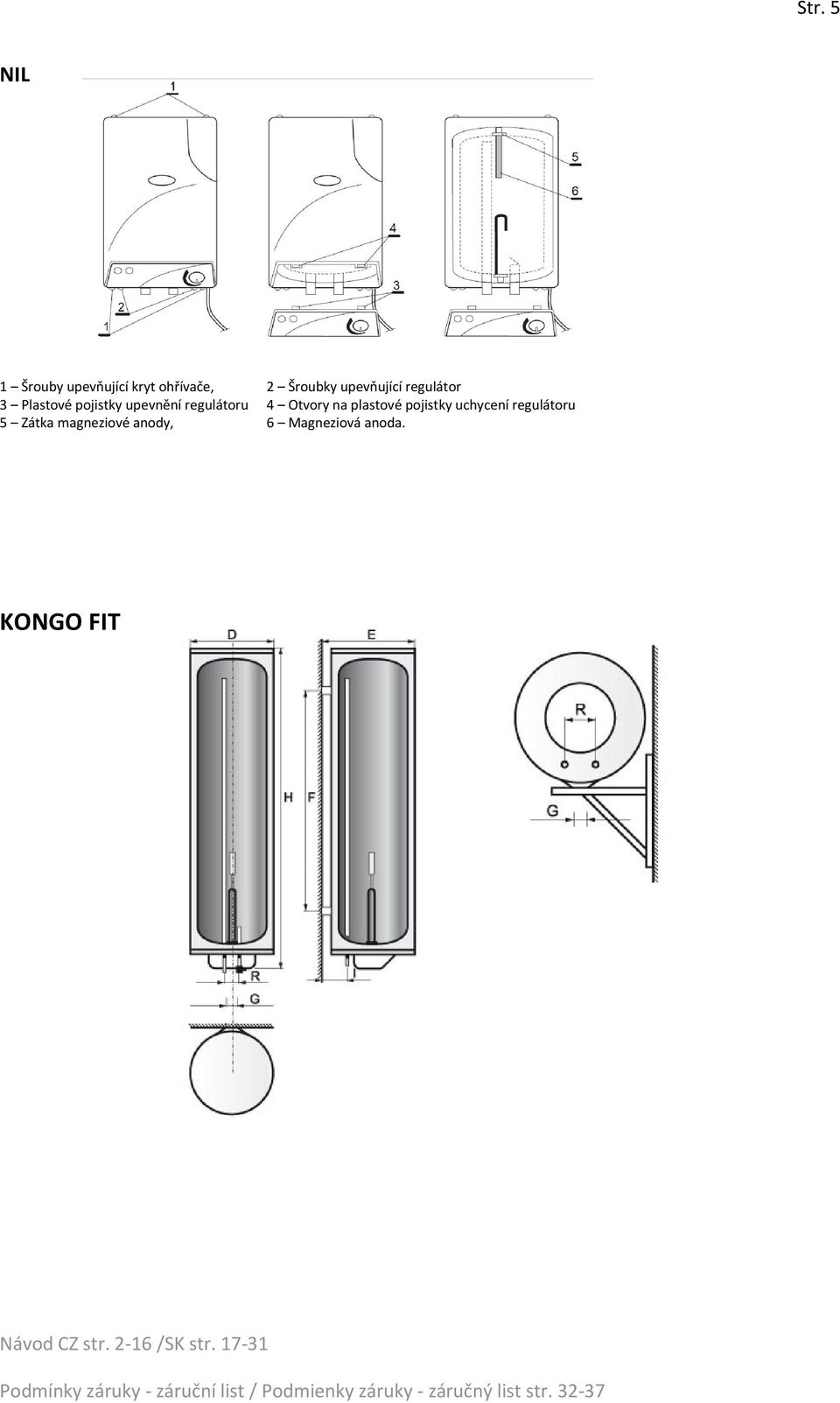

5 Str. 5 NIL 1 Šrouby upevňující kryt ohřívače, 2 Šroubky upevňující regulátor 3 Plastové pojistky upevnění regulátoru 4 Otvory na plastové pojistky uchycení regulátoru 5 Zátka magneziové anody, 6 Magneziová anoda. KONGO FIT

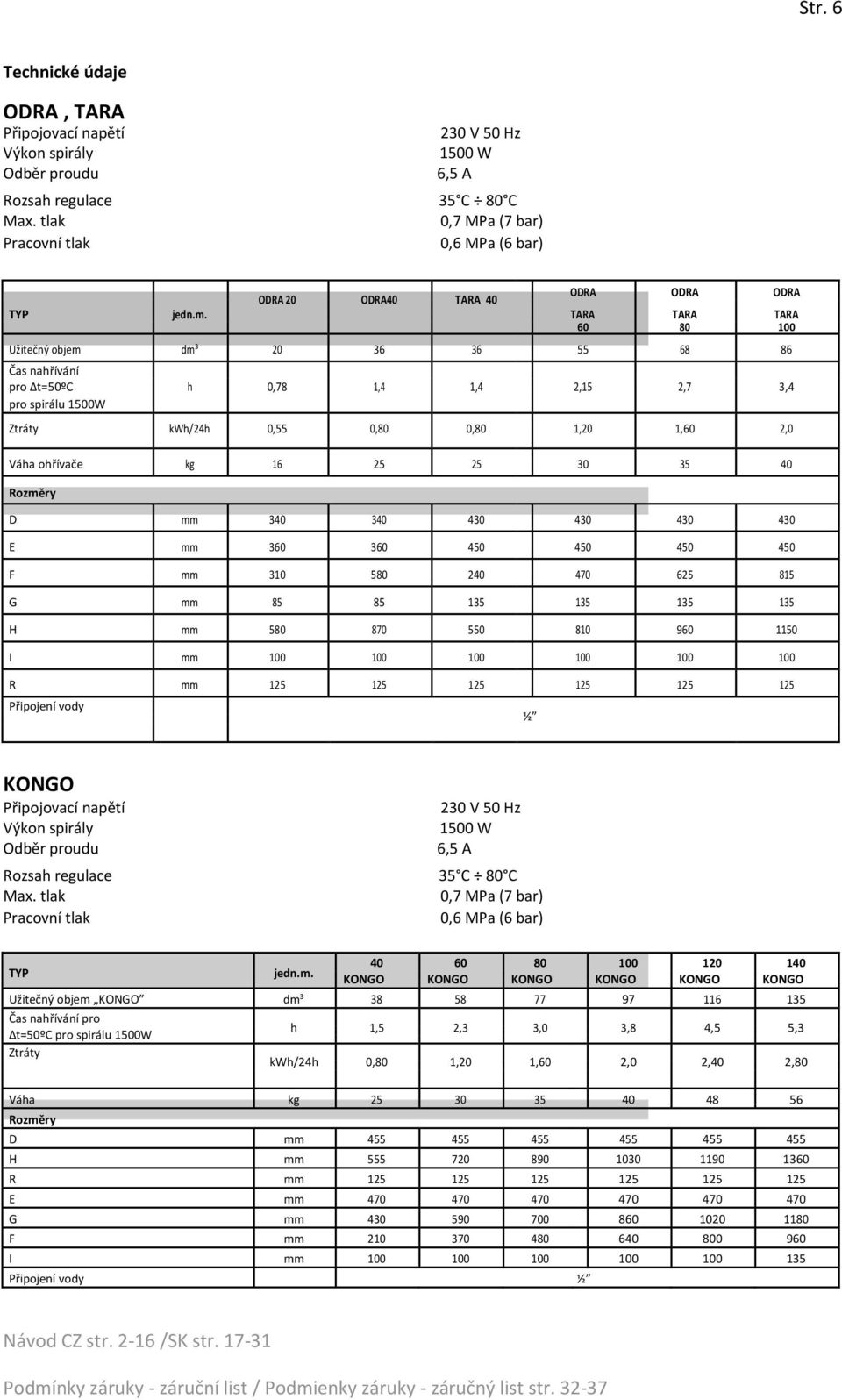

6 Str. 6 Technické údaje ODRA, TARA Připojovací napětí Výkon spirály Odběr proudu 230 V 50 Hz 1500 W 6,5 A Rozsah regulace Max. tlak 35 C 80 C 0,7 MPa (7 bar) Pracovní tlak 0,6 MPa (6 bar) ODRA 20 ODRA40 TARA 40 ODRA ODRA ODRA TYP jedn.m. TARA TARA TARA Užitečný objem dm³ Čas nahřívání pro Δt=50ºC h 0,78 1,4 1,4 2,15 2,7 3,4 pro spirálu 1500W Ztráty kwh/24h 0,55 0,80 0,80 1,20 1,60 2,0 Váha ohřívače kg Rozměry D mm E mm F mm G mm H mm I mm R mm Připojení vody ½ KONGO Připojovací napětí 230 V 50 Hz Výkon spirály 1500 W Odběr proudu 6,5 A Rozsah regulace 35 C 80 C Max. tlak 0,7 MPa (7 bar) Pracovní tlak 0,6 MPa (6 bar) TYP jedn.m KONGO KONGO KONGO KONGO KONGO KONGO Užitečný objem KONGO dm³ Čas nahřívání pro Δt=50ºC pro spirálu 1500W Ztráty h 1,5 2,3 3,0 3,8 4,5 5,3 kwh/24h 0,80 1,20 1,60 2,0 2,40 2,80 Váha kg Rozměry D mm H mm R mm E mm G mm F mm I mm Připojení vody ½

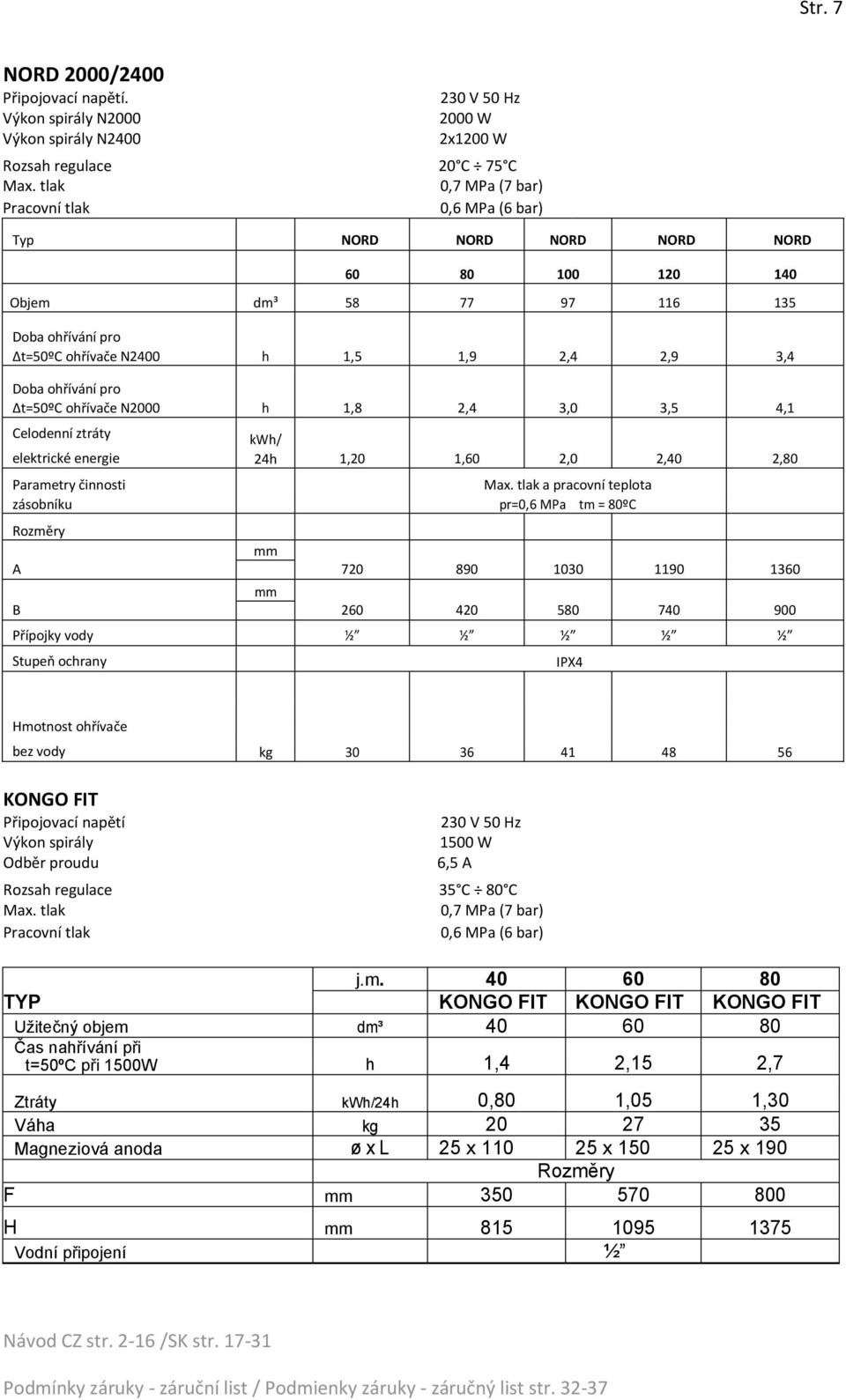

7 Str. 7 NORD 2000/2400 Připojovací napětí. Výkon spirály N2000 Výkon spirály N V 50 Hz 2000 W 2x1200 W Rozsah regulace Max. tlak 20 C 75 C 0,7 MPa (7 bar) Pracovní tlak 0,6 MPa (6 bar) Typ NORD NORD NORD NORD NORD Objem dm³ Doba ohřívání pro Δt=50ºC ohřívače N2400 h 1,5 1,9 2,4 2,9 3,4 Doba ohřívání pro Δt=50ºC ohřívače N2000 h 1,8 2,4 3,0 3,5 4,1 Celodenní ztráty elektrické energie Parametry činnosti zásobníku Rozměry A B kwh/ 24h 1,20 1,60 2,0 2,40 2,80 mm mm Max. tlak a pracovní teplota pr=0,6 MPa tm = 80ºC Přípojky vody ½ ½ ½ ½ ½ Stupeň ochrany IPX4 Hmotnost ohřívače bez vody kg KONGO FIT Připojovací napětí Výkon spirály Odběr proudu 230 V 50 Hz 1500 W 6,5 A Rozsah regulace Max. tlak 35 C 80 C 0,7 MPa (7 bar) Pracovní tlak 0,6 MPa (6 bar) j.m TYP KONGO FIT KONGO FIT KONGO FIT Užitečný objem dm³ Čas nahřívání při t=50ºc při 1500W h 1,4 2,15 2,7 Ztráty kwh/24h 0,80 1,05 1,30 Váha kg Magneziová anoda ø x L 25 x x x 190 Rozměry F mm H mm Vodní připojení ½

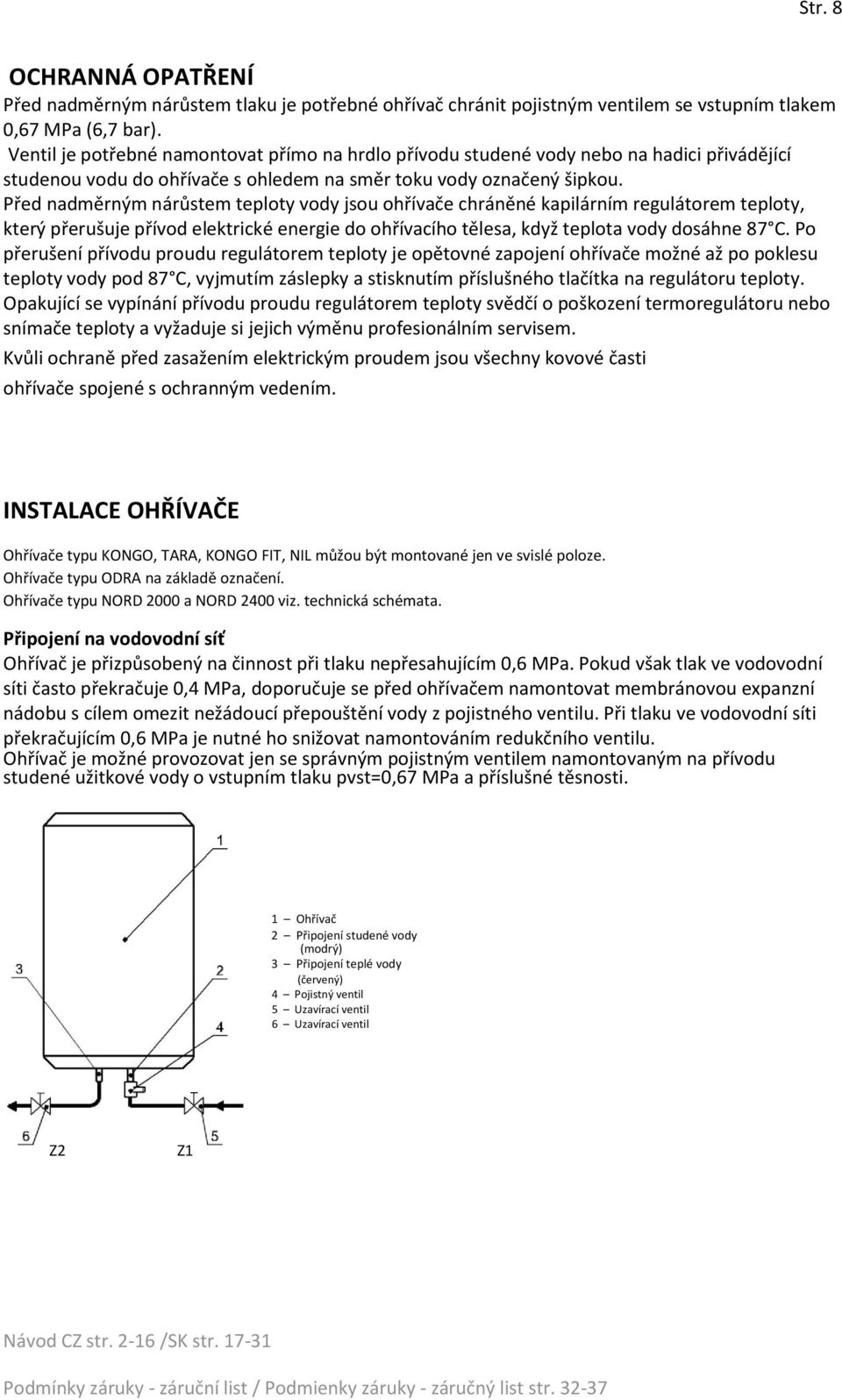

8 Str. 8 OCHRANNÁ OPATŘENÍ Před nadměrným nárůstem tlaku je potřebné ohřívač chránit pojistným ventilem se vstupním tlakem 0,67 MPa (6,7 bar). Ventil je potřebné namontovat přímo na hrdlo přívodu studené vody nebo na hadici přivádějící studenou vodu do ohřívače s ohledem na směr toku vody označený šipkou. Před nadměrným nárůstem teploty vody jsou ohřívače chráněné kapilárním regulátorem teploty, který přerušuje přívod elektrické energie do ohřívacího tělesa, když teplota vody dosáhne 87 C. Po přerušení přívodu proudu regulátorem teploty je opětovné zapojení ohřívače možné až po poklesu teploty vody pod 87 C, vyjmutím záslepky a stisknutím příslušného tlačítka na regulátoru teploty. Opakující se vypínání přívodu proudu regulátorem teploty svědčí o poškození termoregulátoru nebo snímače teploty a vyžaduje si jejich výměnu profesionálním servisem. Kvůli ochraně před zasažením elektrickým proudem jsou všechny kovové časti ohřívače spojené s ochranným vedením. INSTALACE OHŘÍVAČE Ohřívače typu KONGO, TARA, KONGO FIT, NIL můžou být montované jen ve svislé poloze. Ohřívače typu ODRA na základě označení. Ohřívače typu NORD 2000 a NORD 2400 viz. technická schémata. Připojení na vodovodní síť Ohřívač je přizpůsobený na činnost při tlaku nepřesahujícím 0,6 MPa. Pokud však tlak ve vodovodní síti často překračuje 0,4 MPa, doporučuje se před ohřívačem namontovat membránovou expanzní nádobu s cílem omezit nežádoucí přepouštění vody z pojistného ventilu. Při tlaku ve vodovodní síti překračujícím 0,6 MPa je nutné ho snižovat namontováním redukčního ventilu. Ohřívač je možné provozovat jen se správným pojistným ventilem namontovaným na přívodu studené užitkové vody o vstupním tlaku pvst=0,67 MPa a příslušné těsnosti. 1 Ohřívač 2 Připojení studené vody (modrý) 3 Připojení teplé vody (červený) 4 Pojistný ventil 5 Uzavírací ventil 6 Uzavírací ventil Z2 Z1

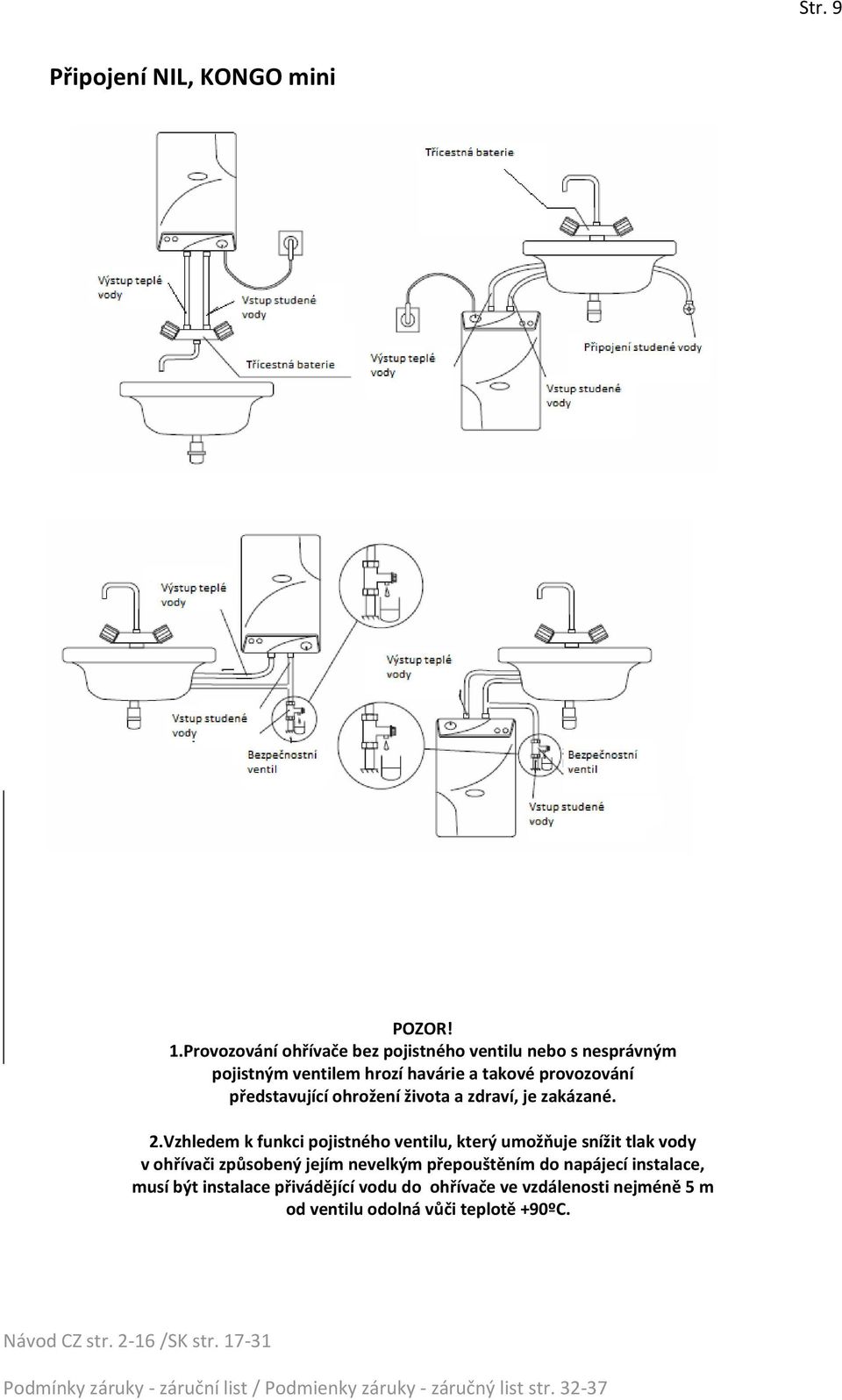

9 Str. 9 Připojení NIL, KONGO mini POZOR! 1.Provozování ohřívače bez pojistného ventilu nebo s nesprávným pojistným ventilem hrozí havárie a takové provozování představující ohrožení života a zdraví, je zakázané. 2.Vzhledem k funkci pojistného ventilu, který umožňuje snížit tlak vody v ohřívači způsobený jejím nevelkým přepouštěním do napájecí instalace, musí být instalace přivádějící vodu do ohřívače ve vzdálenosti nejméně 5 m od ventilu odolná vůči teplotě +90ºC.

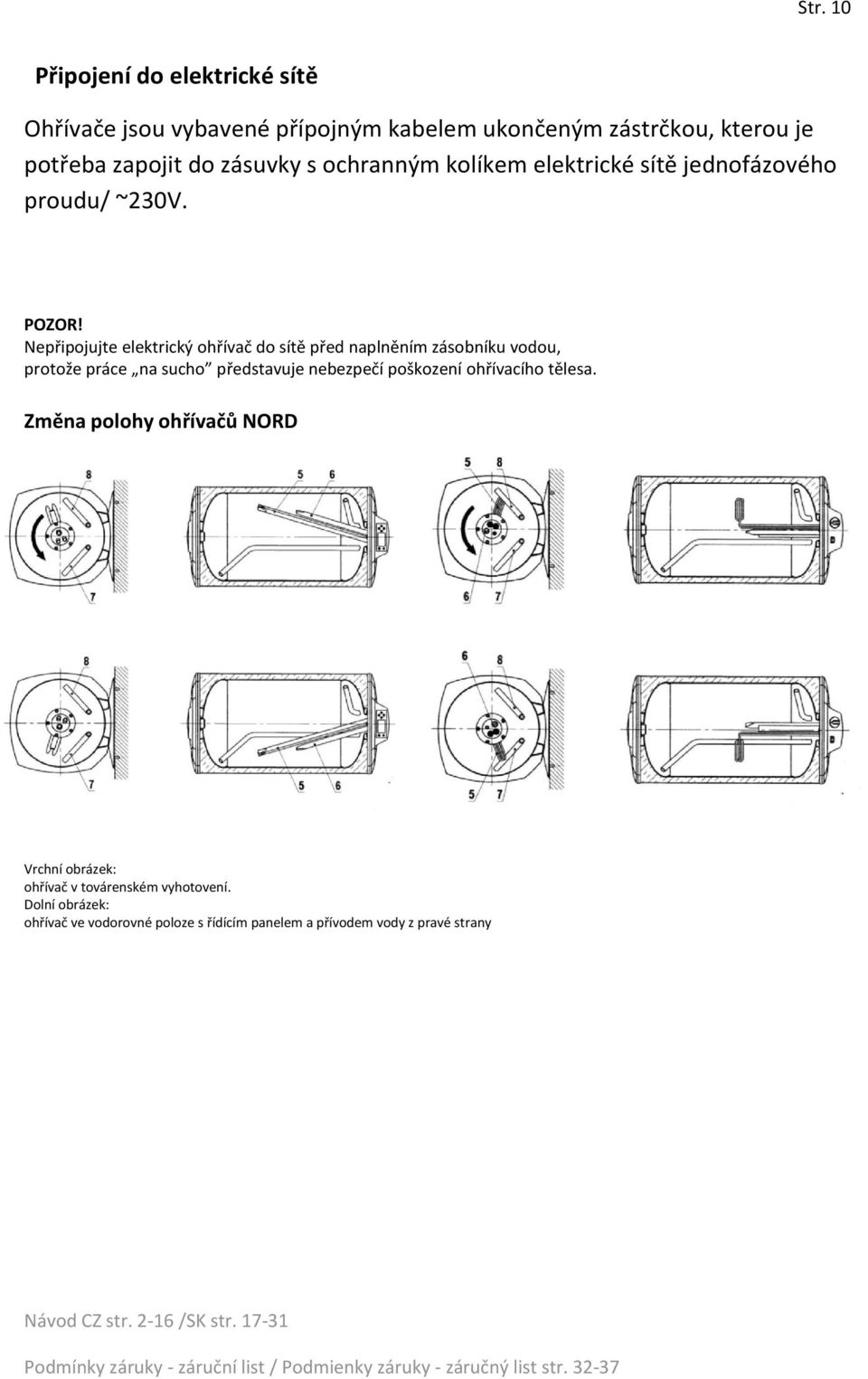

10 Str. 10 Připojení do elektrické sítě Ohřívače jsou vybavené přípojným kabelem ukončeným zástrčkou, kterou je potřeba zapojit do zásuvky s ochranným kolíkem elektrické sítě jednofázového proudu/ ~230V. POZOR! Nepřipojujte elektrický ohřívač do sítě před naplněním zásobníku vodou, protože práce na sucho představuje nebezpečí poškození ohřívacího tělesa. Změna polohy ohřívačů NORD Vrchní obrázek: ohřívač v továrenském vyhotovení. Dolní obrázek: ohřívač ve vodorovné poloze s řídícím panelem a přívodem vody z pravé strany

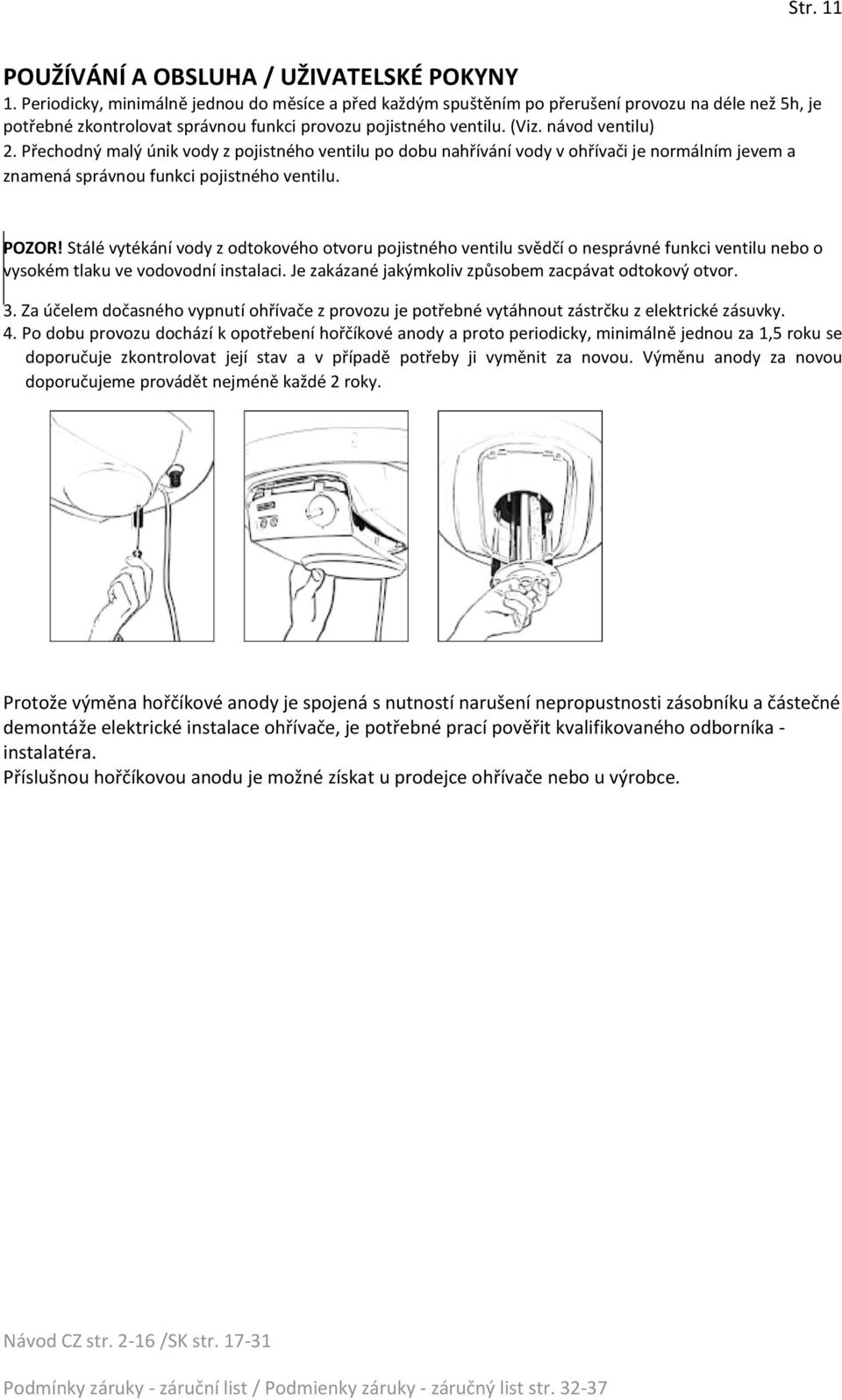

11 Str. 11 POUŽÍVÁNÍ A OBSLUHA / UŽIVATELSKÉ POKYNY 1. Periodicky, minimálně jednou do měsíce a před každým spuštěním po přerušení provozu na déle než 5h, je potřebné zkontrolovat správnou funkci provozu pojistného ventilu. (Viz. návod ventilu) 2. Přechodný malý únik vody z pojistného ventilu po dobu nahřívání vody v ohřívači je normálním jevem a znamená správnou funkci pojistného ventilu. POZOR! Stálé vytékání vody z odtokového otvoru pojistného ventilu svědčí o nesprávné funkci ventilu nebo o vysokém tlaku ve vodovodní instalaci. Je zakázané jakýmkoliv způsobem zacpávat odtokový otvor. 3. Za účelem dočasného vypnutí ohřívače z provozu je potřebné vytáhnout zástrčku z elektrické zásuvky. 4. Po dobu provozu dochází k opotřebení hořčíkové anody a proto periodicky, minimálně jednou za 1,5 roku se doporučuje zkontrolovat její stav a v případě potřeby ji vyměnit za novou. Výměnu anody za novou doporučujeme provádět nejméně každé 2 roky. Protože výměna hořčíkové anody je spojená s nutností narušení nepropustnosti zásobníku a částečné demontáže elektrické instalace ohřívače, je potřebné prací pověřit kvalifikovaného odborníka - instalatéra. Příslušnou hořčíkovou anodu je možné získat u prodejce ohřívače nebo u výrobce.

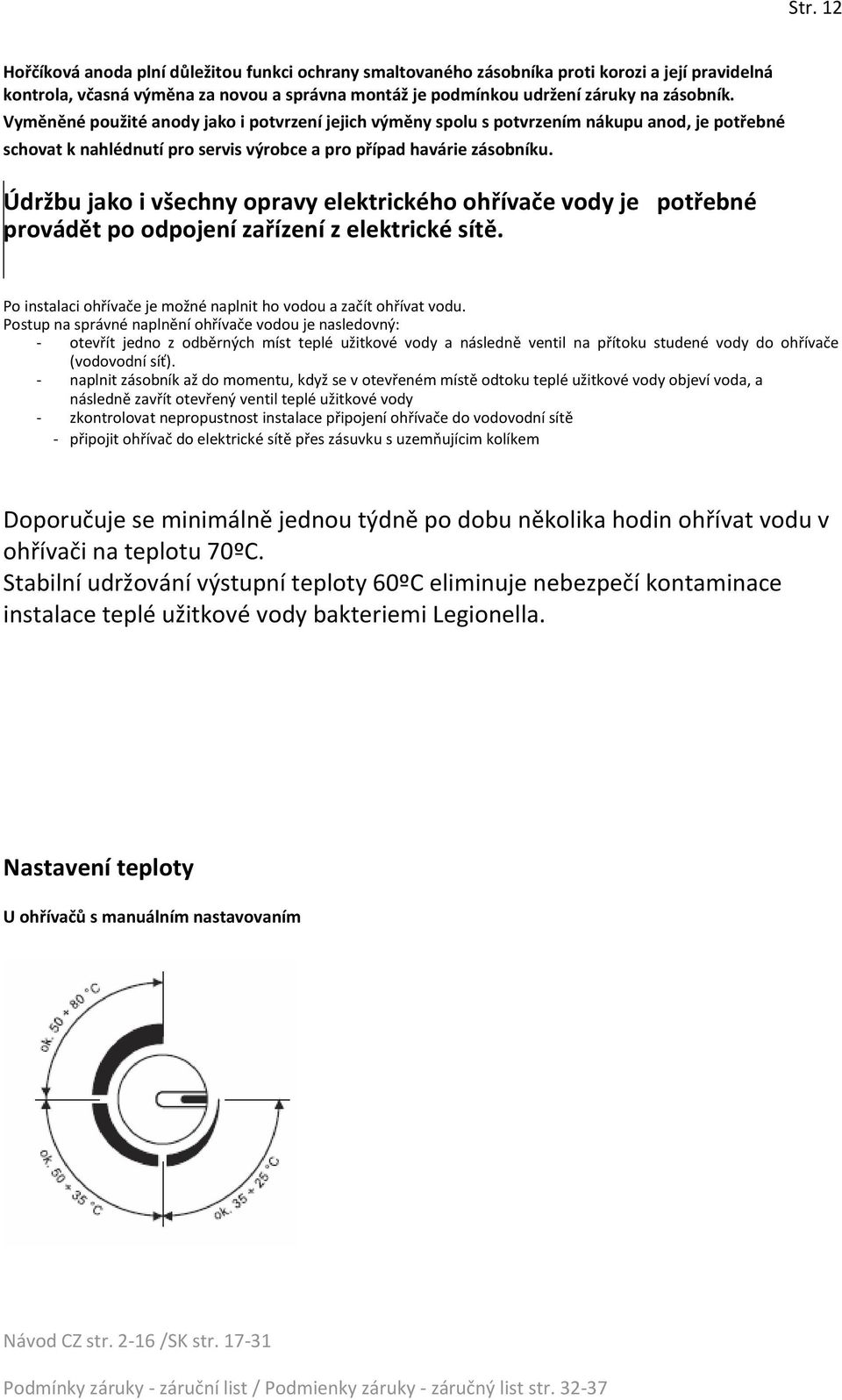

12 Str. 12 Hořčíková anoda plní důležitou funkci ochrany smaltovaného zásobníka proti korozi a její pravidelná kontrola, včasná výměna za novou a správna montáž je podmínkou udržení záruky na zásobník. Vyměněné použité anody jako i potvrzení jejich výměny spolu s potvrzením nákupu anod, je potřebné schovat k nahlédnutí pro servis výrobce a pro případ havárie zásobníku. Údržbu jako i všechny opravy elektrického ohřívače vody je potřebné provádět po odpojení zařízení z elektrické sítě. Po instalaci ohřívače je možné naplnit ho vodou a začít ohřívat vodu. Postup na správné naplnění ohřívače vodou je nasledovný: - otevřít jedno z odběrných míst teplé užitkové vody a následně ventil na přítoku studené vody do ohřívače (vodovodní síť). - naplnit zásobník až do momentu, když se v otevřeném místě odtoku teplé užitkové vody objeví voda, a následně zavřít otevřený ventil teplé užitkové vody - zkontrolovat nepropustnost instalace připojení ohřívače do vodovodní sítě - připojit ohřívač do elektrické sítě přes zásuvku s uzemňujícim kolíkem Doporučuje se minimálně jednou týdně po dobu několika hodin ohřívat vodu v ohřívači na teplotu 70ºC. Stabilní udržování výstupní teploty 60ºC eliminuje nebezpečí kontaminace instalace teplé užitkové vody bakteriemi Legionella. Nastavení teploty U ohřívačů s manuálním nastavovaním

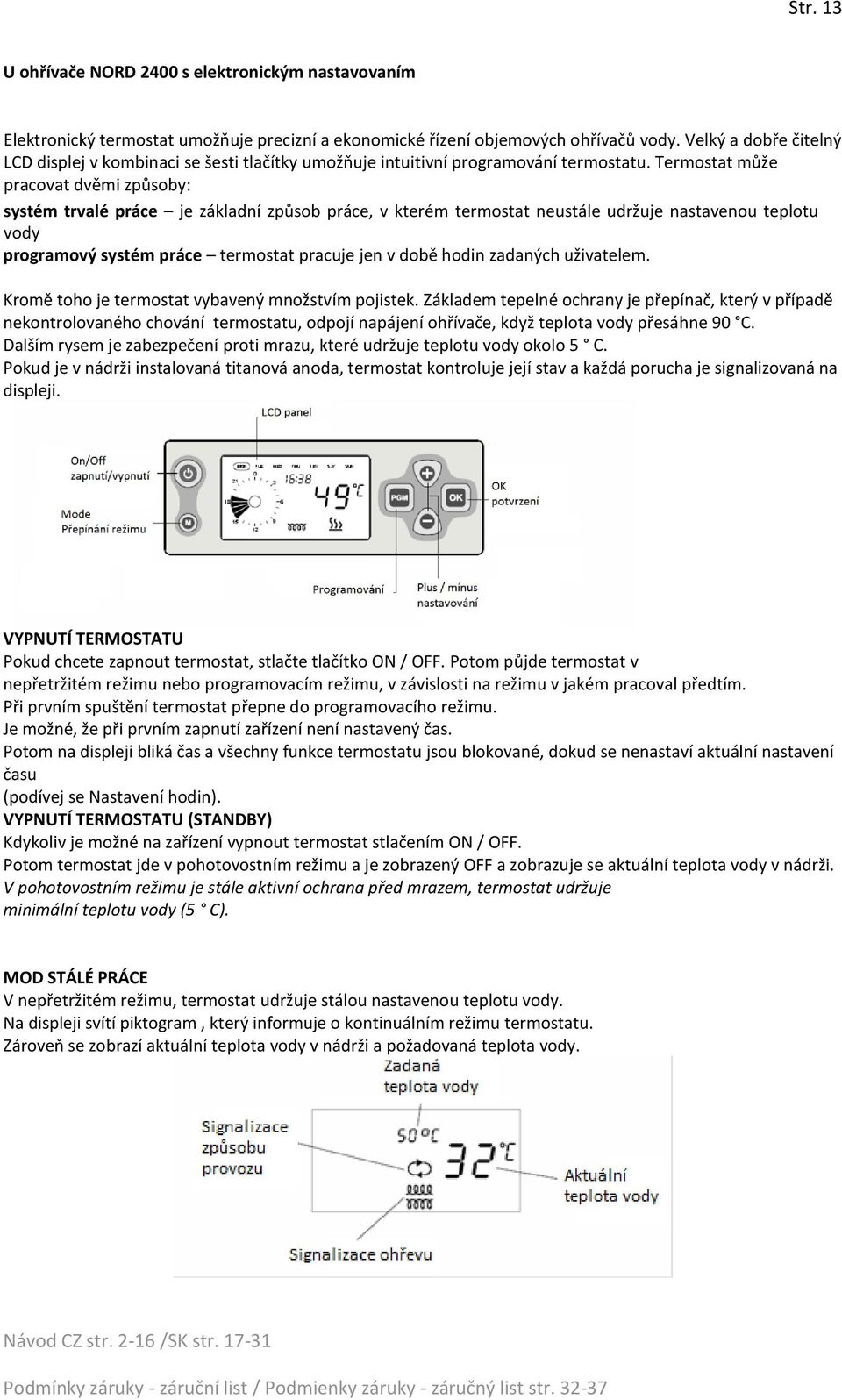

13 Str. 13 U ohřívače NORD 2400 s elektronickým nastavovaním Elektronický termostat umožňuje precizní a ekonomické řízení objemových ohřívačů vody. Velký a dobře čitelný LCD displej v kombinaci se šesti tlačítky umožňuje intuitivní programování termostatu. Termostat může pracovat dvěmi způsoby: systém trvalé práce je základní způsob práce, v kterém termostat neustále udržuje nastavenou teplotu vody programový systém práce termostat pracuje jen v době hodin zadaných uživatelem. Kromě toho je termostat vybavený množstvím pojistek. Základem tepelné ochrany je přepínač, který v případě nekontrolovaného chování termostatu, odpojí napájení ohřívače, když teplota vody přesáhne 90 C. Dalším rysem je zabezpečení proti mrazu, které udržuje teplotu vody okolo 5 C. Pokud je v nádrži instalovaná titanová anoda, termostat kontroluje její stav a každá porucha je signalizovaná na displeji. VYPNUTÍ TERMOSTATU Pokud chcete zapnout termostat, stlačte tlačítko ON / OFF. Potom půjde termostat v nepřetržitém režimu nebo programovacím režimu, v závislosti na režimu v jakém pracoval předtím. Při prvním spuštění termostat přepne do programovacího režimu. Je možné, že při prvním zapnutí zařízení není nastavený čas. Potom na displeji bliká čas a všechny funkce termostatu jsou blokované, dokud se nenastaví aktuální nastavení času (podívej se Nastavení hodin). VYPNUTÍ TERMOSTATU (STANDBY) Kdykoliv je možné na zařízení vypnout termostat stlačením ON / OFF. Potom termostat jde v pohotovostním režimu a je zobrazený OFF a zobrazuje se aktuální teplota vody v nádrži. V pohotovostním režimu je stále aktivní ochrana před mrazem, termostat udržuje minimální teplotu vody (5 C). MOD STÁLÉ PRÁCE V nepřetržitém režimu, termostat udržuje stálou nastavenou teplotu vody. Na displeji svítí piktogram, který informuje o kontinuálním režimu termostatu. Zároveň se zobrazí aktuální teplota vody v nádrži a požadovaná teplota vody.

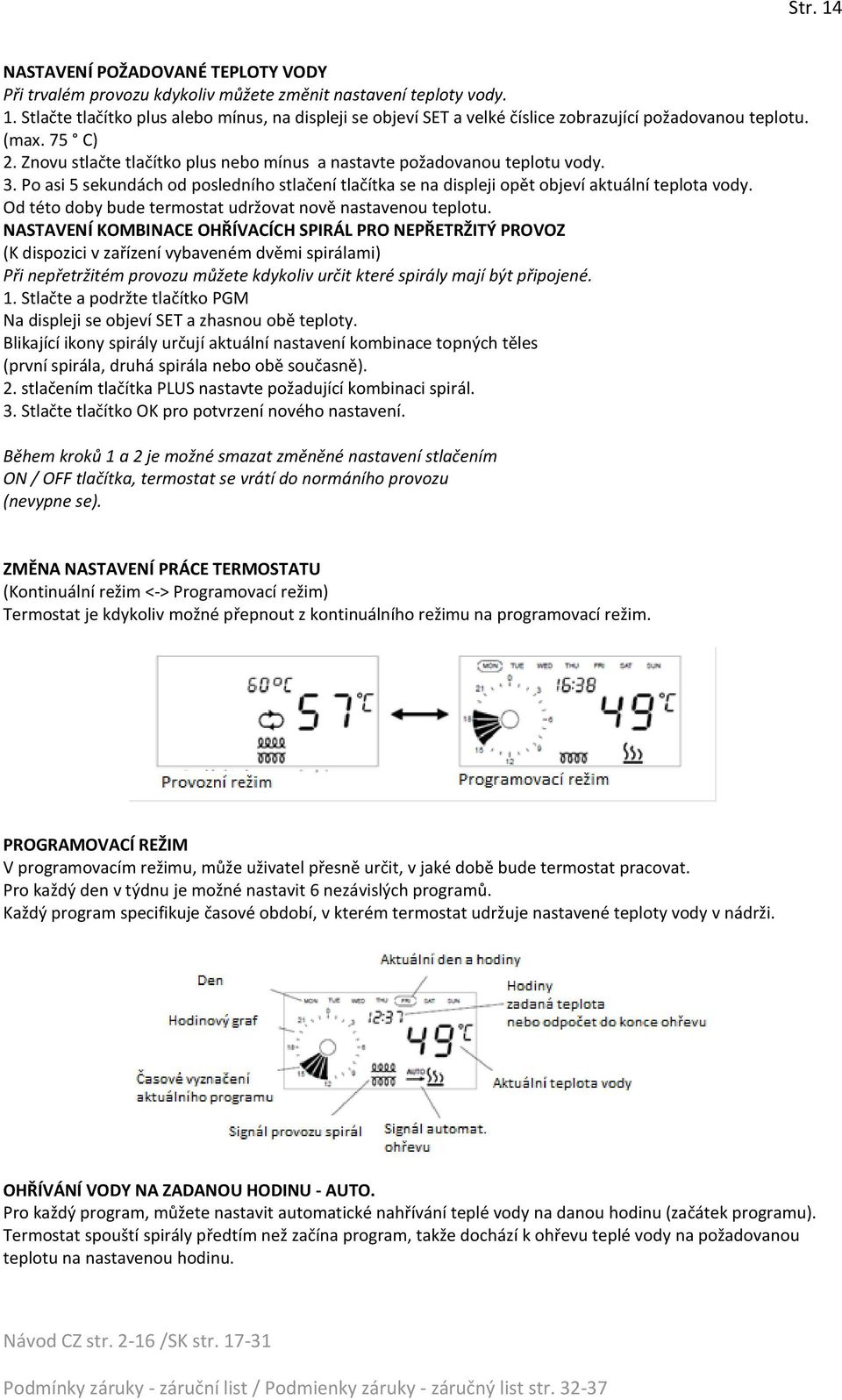

14 Str. 14 NASTAVENÍ POŽADOVANÉ TEPLOTY VODY Při trvalém provozu kdykoliv můžete změnit nastavení teploty vody. 1. Stlačte tlačítko plus alebo mínus, na displeji se objeví SET a velké číslice zobrazující požadovanou teplotu. (max. 75 C) 2. Znovu stlačte tlačítko plus nebo mínus a nastavte požadovanou teplotu vody. 3. Po asi 5 sekundách od posledního stlačení tlačítka se na displeji opět objeví aktuální teplota vody. Od této doby bude termostat udržovat nově nastavenou teplotu. NASTAVENÍ KOMBINACE OHŘÍVACÍCH SPIRÁL PRO NEPŘETRŽITÝ PROVOZ (K dispozici v zařízení vybaveném dvěmi spirálami) Při nepřetržitém provozu můžete kdykoliv určit které spirály mají být připojené. 1. Stlačte a podržte tlačítko PGM Na displeji se objeví SET a zhasnou obě teploty. Blikající ikony spirály určují aktuální nastavení kombinace topných těles (první spirála, druhá spirála nebo obě současně). 2. stlačením tlačítka PLUS nastavte požadující kombinaci spirál. 3. Stlačte tlačítko OK pro potvrzení nového nastavení. Během kroků 1 a 2 je možné smazat změněné nastavení stlačením ON / OFF tlačítka, termostat se vrátí do normáního provozu (nevypne se). ZMĚNA NASTAVENÍ PRÁCE TERMOSTATU (Kontinuální režim <-> Programovací režim) Termostat je kdykoliv možné přepnout z kontinuálního režimu na programovací režim. PROGRAMOVACÍ REŽIM V programovacím režimu, může uživatel přesně určit, v jaké době bude termostat pracovat. Pro každý den v týdnu je možné nastavit 6 nezávislých programů. Každý program specifikuje časové období, v kterém termostat udržuje nastavené teploty vody v nádrži. OHŘÍVÁNÍ VODY NA ZADANOU HODINU - AUTO. Pro každý program, můžete nastavit automatické nahřívání teplé vody na danou hodinu (začátek programu). Termostat spouští spirály předtím než začína program, takže dochází k ohřevu teplé vody na požadovanou teplotu na nastavenou hodinu.

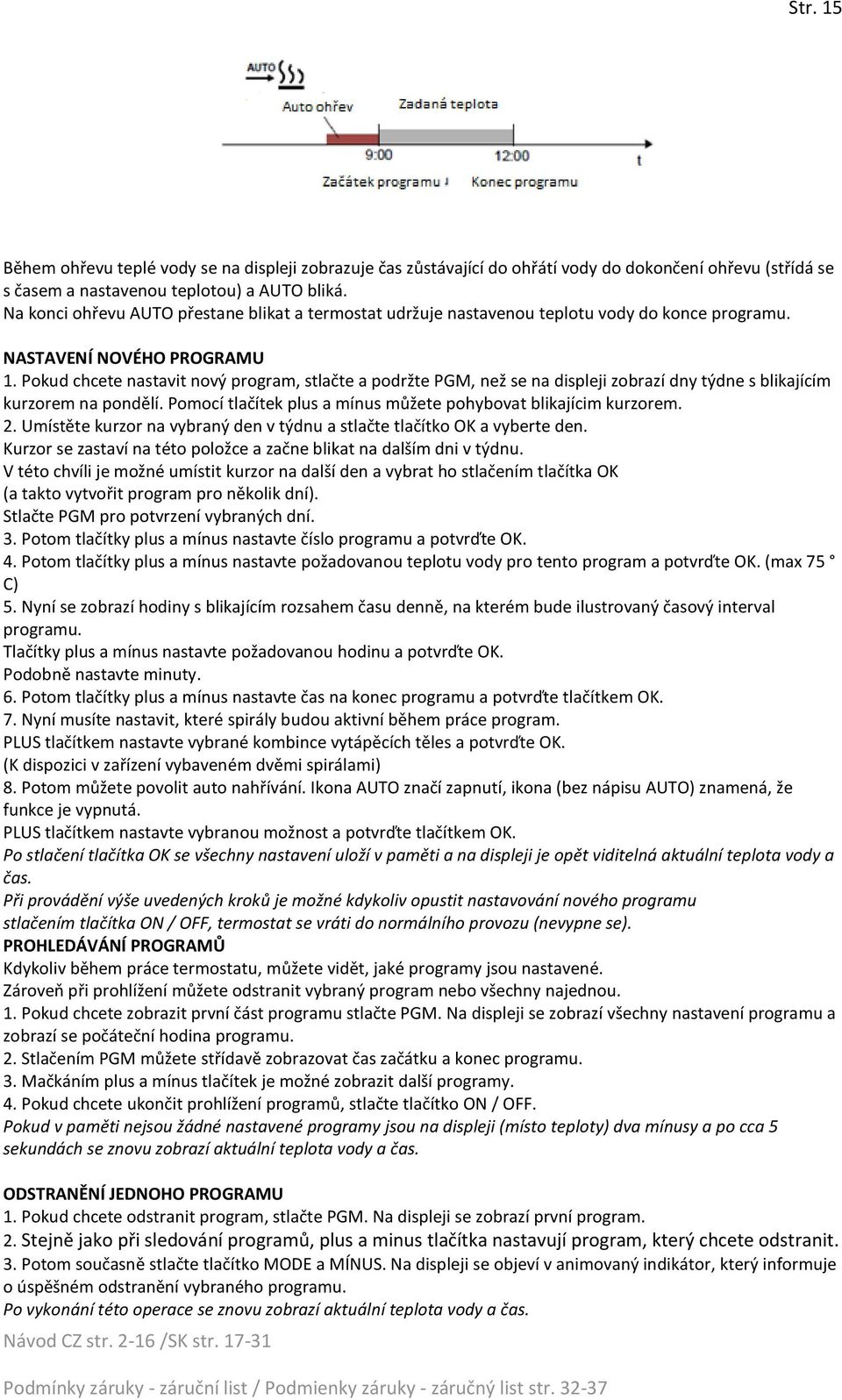

15 Str. 15 Během ohřevu teplé vody se na displeji zobrazuje čas zůstávající do ohřátí vody do dokončení ohřevu (střídá se s časem a nastavenou teplotou) a AUTO bliká. Na konci ohřevu AUTO přestane blikat a termostat udržuje nastavenou teplotu vody do konce programu. NASTAVENÍ NOVÉHO PROGRAMU 1. Pokud chcete nastavit nový program, stlačte a podržte PGM, než se na displeji zobrazí dny týdne s blikajícím kurzorem na pondělí. Pomocí tlačítek plus a mínus můžete pohybovat blikajícim kurzorem. 2. Umístěte kurzor na vybraný den v týdnu a stlačte tlačítko OK a vyberte den. Kurzor se zastaví na této položce a začne blikat na dalším dni v týdnu. V této chvíli je možné umístit kurzor na další den a vybrat ho stlačením tlačítka OK (a takto vytvořit program pro několik dní). Stlačte PGM pro potvrzení vybraných dní. 3. Potom tlačítky plus a mínus nastavte číslo programu a potvrďte OK. 4. Potom tlačítky plus a mínus nastavte požadovanou teplotu vody pro tento program a potvrďte OK. (max 75 C) 5. Nyní se zobrazí hodiny s blikajícím rozsahem času denně, na kterém bude ilustrovaný časový interval programu. Tlačítky plus a mínus nastavte požadovanou hodinu a potvrďte OK. Podobně nastavte minuty. 6. Potom tlačítky plus a mínus nastavte čas na konec programu a potvrďte tlačítkem OK. 7. Nyní musíte nastavit, které spirály budou aktivní během práce program. PLUS tlačítkem nastavte vybrané kombince vytápěcích těles a potvrďte OK. (K dispozici v zařízení vybaveném dvěmi spirálami) 8. Potom můžete povolit auto nahřívání. Ikona AUTO značí zapnutí, ikona (bez nápisu AUTO) znamená, že funkce je vypnutá. PLUS tlačítkem nastavte vybranou možnost a potvrďte tlačítkem OK. Po stlačení tlačítka OK se všechny nastavení uloží v paměti a na displeji je opět viditelná aktuální teplota vody a čas. Při provádění výše uvedených kroků je možné kdykoliv opustit nastavování nového programu stlačením tlačítka ON / OFF, termostat se vráti do normálního provozu (nevypne se). PROHLEDÁVÁNÍ PROGRAMŮ Kdykoliv během práce termostatu, můžete vidět, jaké programy jsou nastavené. Zároveň při prohlížení můžete odstranit vybraný program nebo všechny najednou. 1. Pokud chcete zobrazit první část programu stlačte PGM. Na displeji se zobrazí všechny nastavení programu a zobrazí se počáteční hodina programu. 2. Stlačením PGM můžete střídavě zobrazovat čas začátku a konec programu. 3. Mačkáním plus a mínus tlačítek je možné zobrazit další programy. 4. Pokud chcete ukončit prohlížení programů, stlačte tlačítko ON / OFF. Pokud v paměti nejsou žádné nastavené programy jsou na displeji (místo teploty) dva mínusy a po cca 5 sekundách se znovu zobrazí aktuální teplota vody a čas. ODSTRANĚNÍ JEDNOHO PROGRAMU 1. Pokud chcete odstranit program, stlačte PGM. Na displeji se zobrazí první program. 2. Stejně jako při sledování programů, plus a minus tlačítka nastavují program, který chcete odstranit. 3. Potom současně stlačte tlačítko MODE a MÍNUS. Na displeji se objeví v animovaný indikátor, který informuje o úspěšném odstranění vybraného programu. Po vykonání této operace se znovu zobrazí aktuální teplota vody a čas.

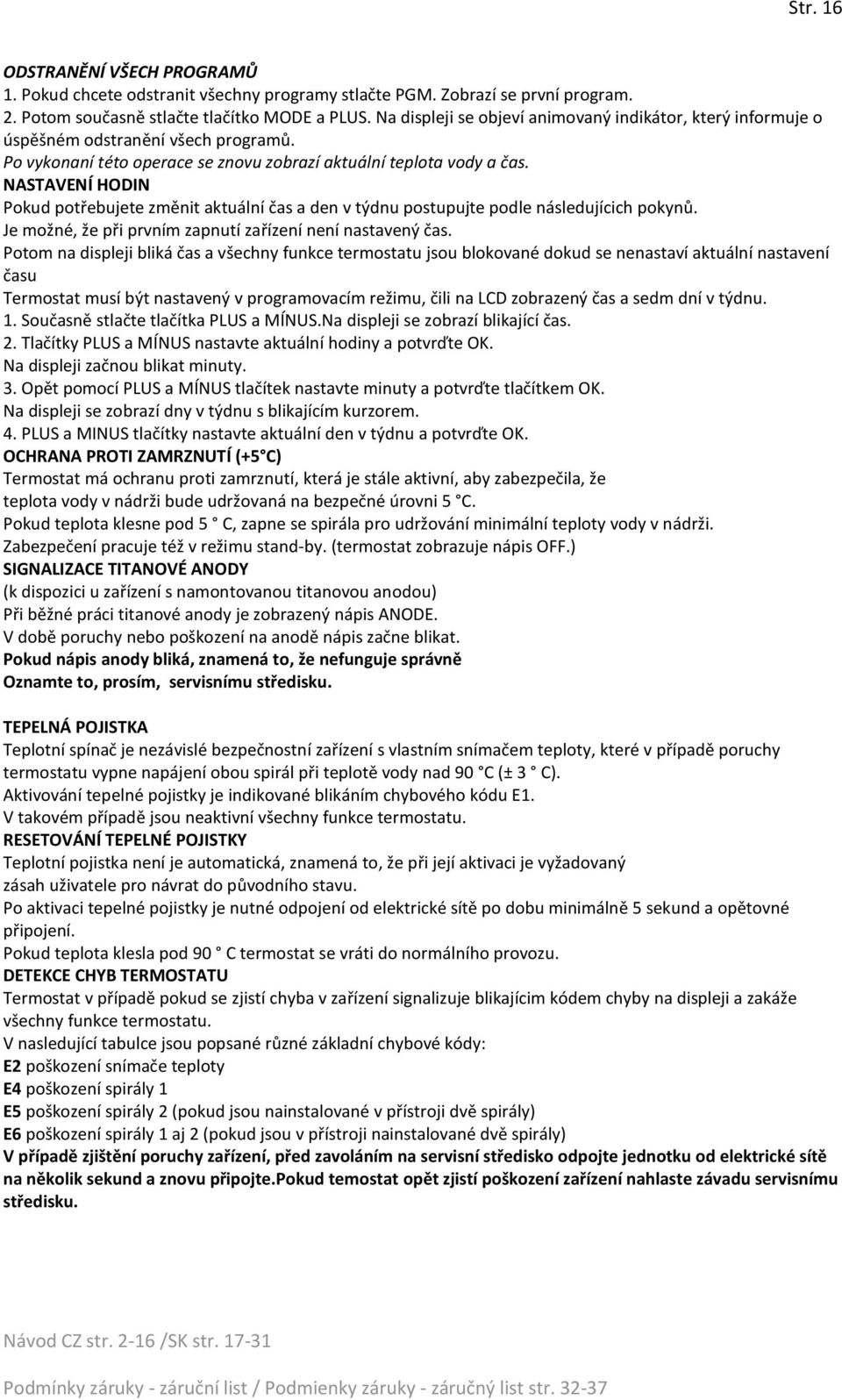

16 Str. 16 ODSTRANĚNÍ VŠECH PROGRAMŮ 1. Pokud chcete odstranit všechny programy stlačte PGM. Zobrazí se první program. 2. Potom současně stlačte tlačítko MODE a PLUS. Na displeji se objeví animovaný indikátor, který informuje o úspěšném odstranění všech programů. Po vykonaní této operace se znovu zobrazí aktuální teplota vody a čas. NASTAVENÍ HODIN Pokud potřebujete změnit aktuální čas a den v týdnu postupujte podle následujícich pokynů. Je možné, že při prvním zapnutí zařízení není nastavený čas. Potom na displeji bliká čas a všechny funkce termostatu jsou blokované dokud se nenastaví aktuální nastavení času Termostat musí být nastavený v programovacím režimu, čili na LCD zobrazený čas a sedm dní v týdnu. 1. Současně stlačte tlačítka PLUS a MÍNUS.Na displeji se zobrazí blikající čas. 2. Tlačítky PLUS a MÍNUS nastavte aktuální hodiny a potvrďte OK. Na displeji začnou blikat minuty. 3. Opět pomocí PLUS a MÍNUS tlačítek nastavte minuty a potvrďte tlačítkem OK. Na displeji se zobrazí dny v týdnu s blikajícím kurzorem. 4. PLUS a MINUS tlačítky nastavte aktuální den v týdnu a potvrďte OK. OCHRANA PROTI ZAMRZNUTÍ (+5 C) Termostat má ochranu proti zamrznutí, která je stále aktivní, aby zabezpečila, že teplota vody v nádrži bude udržovaná na bezpečné úrovni 5 C. Pokud teplota klesne pod 5 C, zapne se spirála pro udržování minimální teploty vody v nádrži. Zabezpečení pracuje též v režimu stand-by. (termostat zobrazuje nápis OFF.) SIGNALIZACE TITANOVÉ ANODY (k dispozici u zařízení s namontovanou titanovou anodou) Při běžné práci titanové anody je zobrazený nápis ANODE. V době poruchy nebo poškození na anodě nápis začne blikat. Pokud nápis anody bliká, znamená to, že nefunguje správně Oznamte to, prosím, servisnímu středisku. TEPELNÁ POJISTKA Teplotní spínač je nezávislé bezpečnostní zařízení s vlastním snímačem teploty, které v případě poruchy termostatu vypne napájení obou spirál při teplotě vody nad 90 C (± 3 C). Aktivování tepelné pojistky je indikované blikáním chybového kódu E1. V takovém případě jsou neaktivní všechny funkce termostatu. RESETOVÁNÍ TEPELNÉ POJISTKY Teplotní pojistka není je automatická, znamená to, že při její aktivaci je vyžadovaný zásah uživatele pro návrat do původního stavu. Po aktivaci tepelné pojistky je nutné odpojení od elektrické sítě po dobu minimálně 5 sekund a opětovné připojení. Pokud teplota klesla pod 90 C termostat se vráti do normálního provozu. DETEKCE CHYB TERMOSTATU Termostat v případě pokud se zjistí chyba v zařízení signalizuje blikajícim kódem chyby na displeji a zakáže všechny funkce termostatu. V nasledující tabulce jsou popsané různé základní chybové kódy: E2 poškození snímače teploty E4 poškození spirály 1 E5 poškození spirály 2 (pokud jsou nainstalované v přístroji dvě spirály) E6 poškození spirály 1 aj 2 (pokud jsou v přístroji nainstalované dvě spirály) V případě zjištění poruchy zařízení, před zavoláním na servisní středisko odpojte jednotku od elektrické sítě na několik sekund a znovu připojte.pokud temostat opět zjistí poškození zařízení nahlaste závadu servisnímu středisku.

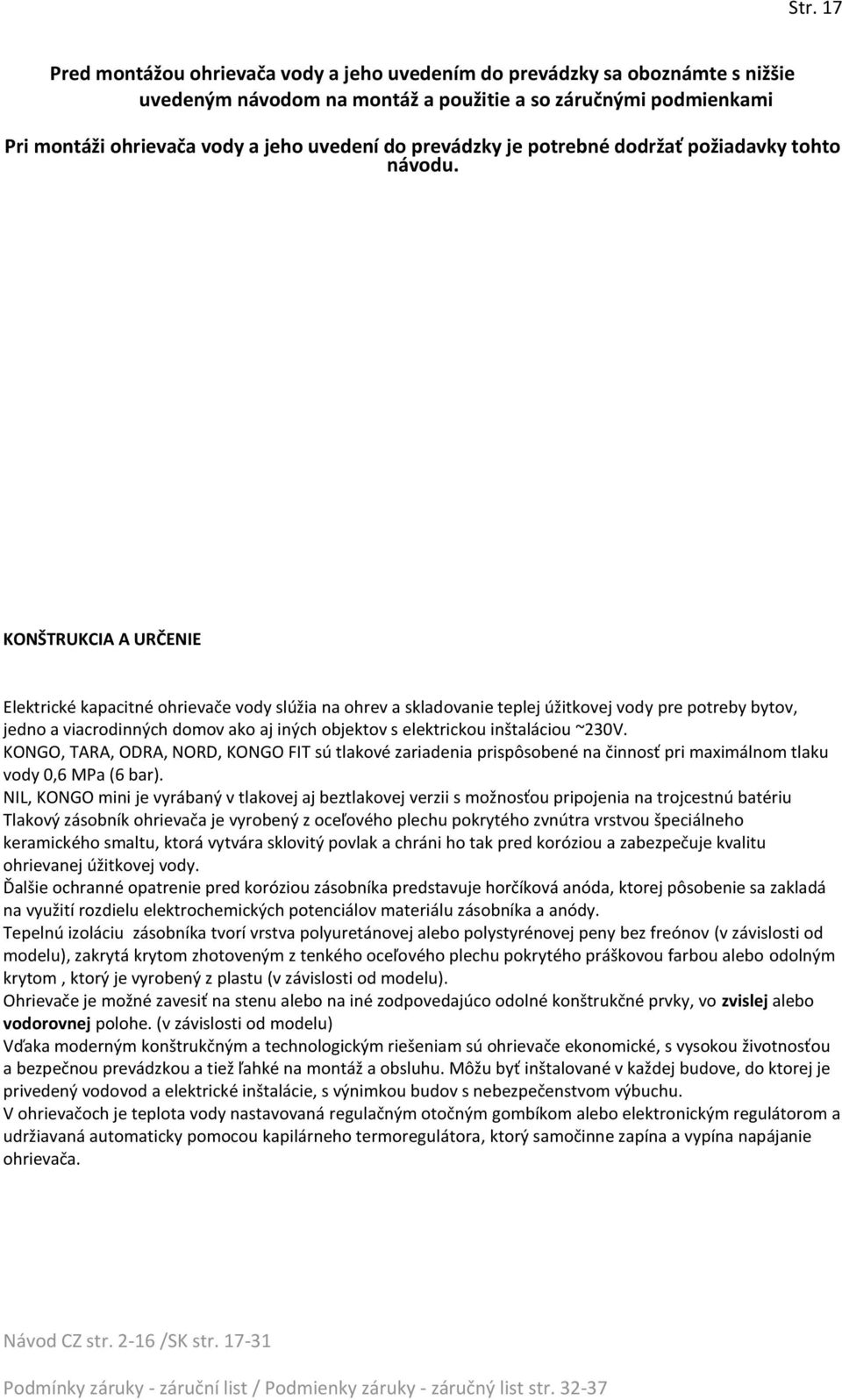

17 Str. 17 Pred montážou ohrievača vody a jeho uvedením do prevádzky sa oboznámte s nižšie uvedeným návodom na montáž a použitie a so záručnými podmienkami Pri montáži ohrievača vody a jeho uvedení do prevádzky je potrebné dodržať požiadavky tohto návodu. KONŠTRUKCIA A URČENIE Elektrické kapacitné ohrievače vody slúžia na ohrev a skladovanie teplej úžitkovej vody pre potreby bytov, jedno a viacrodinných domov ako aj iných objektov s elektrickou inštaláciou ~230V. KONGO, TARA, ODRA, NORD, KONGO FIT sú tlakové zariadenia prispôsobené na činnosť pri maximálnom tlaku vody 0,6 MPa (6 bar). NIL, KONGO mini je vyrábaný v tlakovej aj beztlakovej verzii s možnosťou pripojenia na trojcestnú batériu Tlakový zásobník ohrievača je vyrobený z oceľového plechu pokrytého zvnútra vrstvou špeciálneho keramického smaltu, ktorá vytvára sklovitý povlak a chráni ho tak pred koróziou a zabezpečuje kvalitu ohrievanej úžitkovej vody. Ďalšie ochranné opatrenie pred koróziou zásobníka predstavuje horčíková anóda, ktorej pôsobenie sa zakladá na využití rozdielu elektrochemických potenciálov materiálu zásobníka a anódy. Tepelnú izoláciu zásobníka tvorí vrstva polyuretánovej alebo polystyrénovej peny bez freónov (v závislosti od modelu), zakrytá krytom zhotoveným z tenkého oceľového plechu pokrytého práškovou farbou alebo odolným krytom, ktorý je vyrobený z plastu (v závislosti od modelu). Ohrievače je možné zavesiť na stenu alebo na iné zodpovedajúco odolné konštrukčné prvky, vo zvislej alebo vodorovnej polohe. (v závislosti od modelu) Vďaka moderným konštrukčným a technologickým riešeniam sú ohrievače ekonomické, s vysokou životnosťou a bezpečnou prevádzkou a tiež ľahké na montáž a obsluhu. Môžu byť inštalované v každej budove, do ktorej je privedený vodovod a elektrické inštalácie, s výnimkou budov s nebezpečenstvom výbuchu. V ohrievačoch je teplota vody nastavovaná regulačným otočným gombíkom alebo elektronickým regulátorom a udržiavaná automaticky pomocou kapilárneho termoregulátora, ktorý samočinne zapína a vypína napájanie ohrievača.

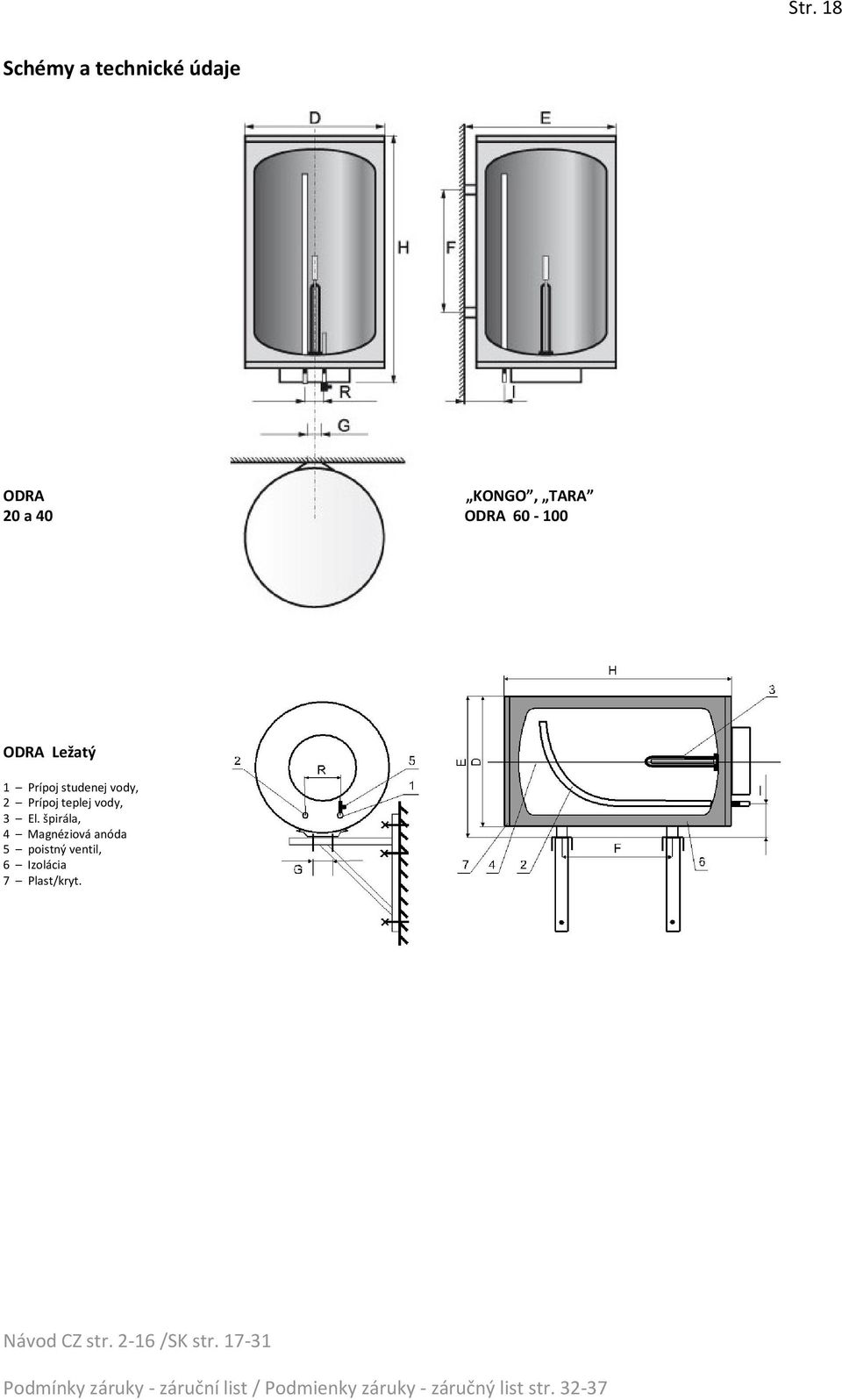

18 Str. 18 Schémy a technické údaje ODRA KONGO, TARA 20 a 40 ODRA ODRA Ležatý 1 Prípoj studenej vody, 2 Prípoj teplej vody, 3 El. špirála, 4 Magnéziová anóda 5 poistný ventil, 6 Izolácia 7 Plast/kryt.

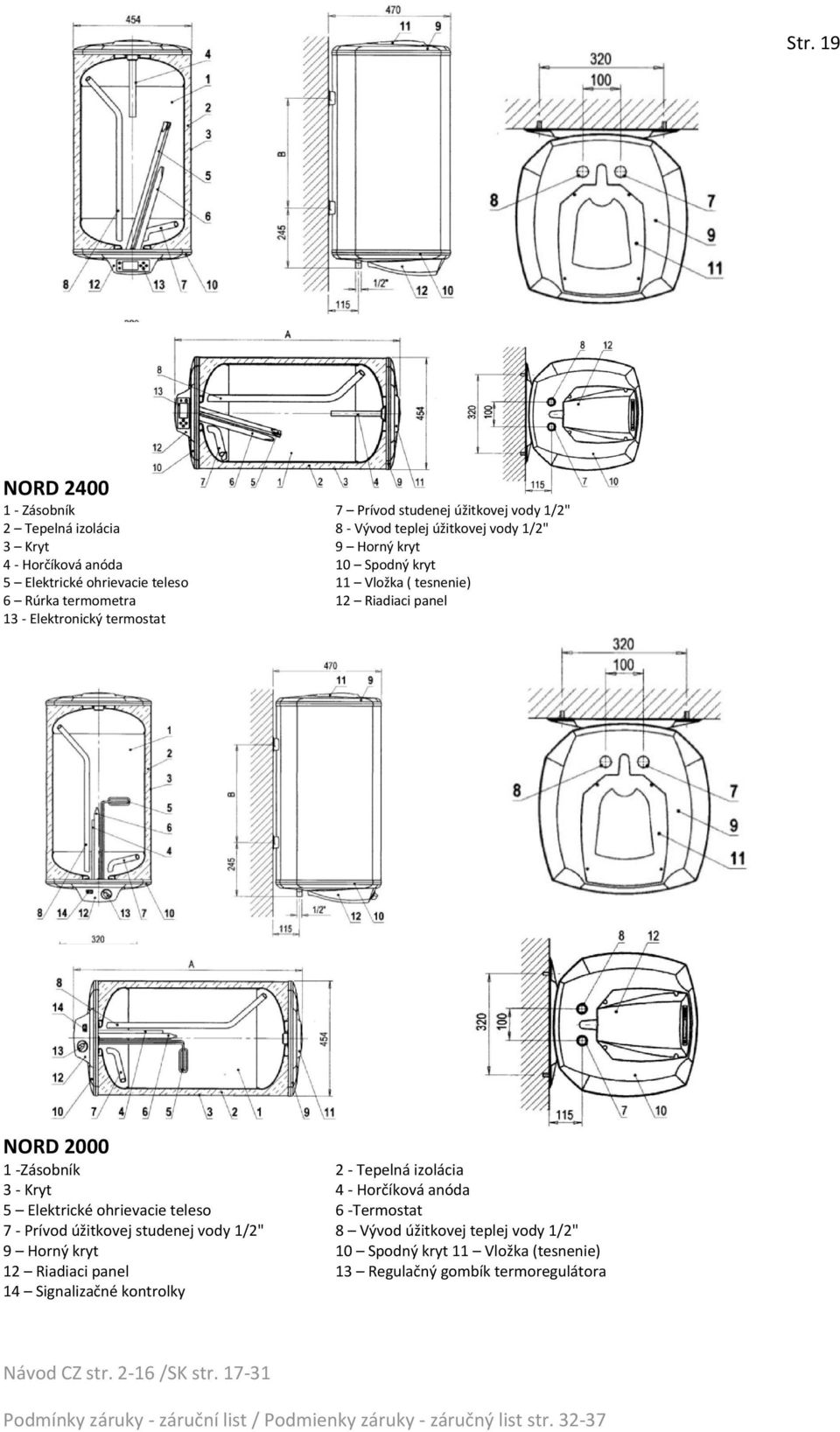

19 Str. 19 NORD Zásobník 7 Prívod studenej úžitkovej vody 1/2" 2 Tepelná izolácia 8 - Vývod teplej úžitkovej vody 1/2" 3 Kryt 9 Horný kryt 4 - Horčíková anóda 10 Spodný kryt 5 Elektrické ohrievacie teleso 11 Vložka ( tesnenie) 6 Rúrka termometra 12 Riadiaci panel 13 - Elektronický termostat NORD Zásobník 2 - Tepelná izolácia 3 - Kryt 4 - Horčíková anóda 5 Elektrické ohrievacie teleso 6 -Termostat 7 - Prívod úžitkovej studenej vody 1/2" 8 Vývod úžitkovej teplej vody 1/2" 9 Horný kryt 10 Spodný kryt 11 Vložka (tesnenie) 12 Riadiaci panel 13 Regulačný gombík termoregulátora 14 Signalizačné kontrolky

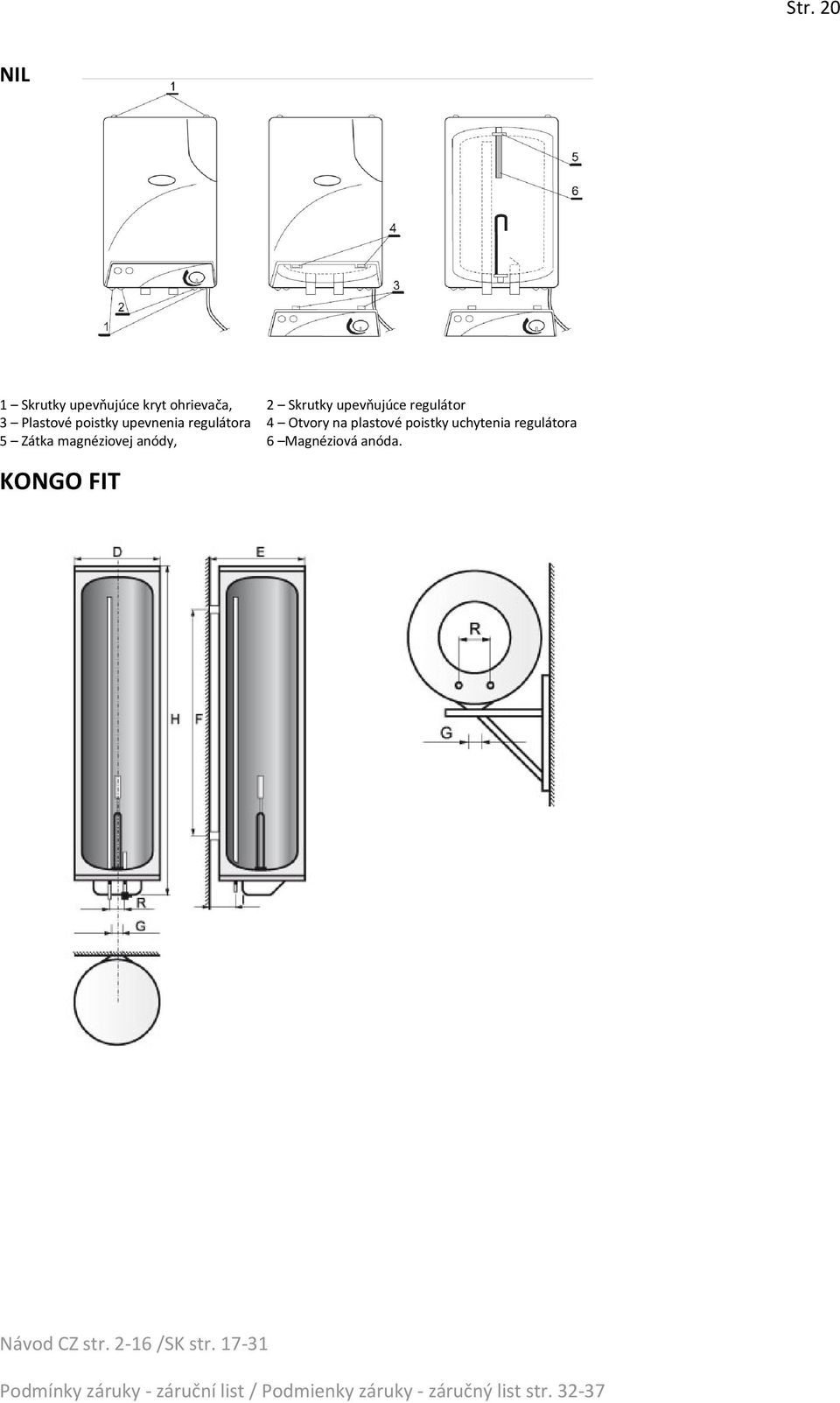

20 Str. 20 NIL 1 Skrutky upevňujúce kryt ohrievača, 2 Skrutky upevňujúce regulátor 3 Plastové poistky upevnenia regulátora 4 Otvory na plastové poistky uchytenia regulátora 5 Zátka magnéziovej anódy, 6 Magnéziová anóda. KONGO FIT

21 Str. 21 Technické údaje ODRA, TARA Pripájacie napätie. Výkon špirály Prúdový odber 230 V 50 Hz 1500 W 6,5 A Rozsah regulácie Max. tlak 35 C 80 C 0,7 MPa (7 bar) Pracovný tlak 0,6 MPa (6 bar) TYP jedn.m. ODRA ODRA TARA ODRA ODRA ODRA TARA TARA TARA Užitočný objem dm³ Cas nahrievania pre Δt=50ºC h 0,78 1,4 1,4 2,15 2,7 3,4 pre špirálu 1500W Straty kwh/24h 0,55 0,80 0,80 1,20 1,60 2,0 Váha ohrievača kg Rozmery D mm E mm F mm G mm H mm I mm R mm Pripojenie vody ½ KONGO Pripájacie napätie. 230 V 50 Hz Výkon špirály 1500 W Prúdový odber 6,5 A Rozsah regulácie 35 C 80 C Max. tlak 0,7 MPa (7 bar) Pracovný tlak 0,6 MPa (6 bar) TYP jedn.m KONGO KONGO KONGO KONGO KONGO KONGO Užitočný objem KONGO dm³ Čas nahrievania pre Δt=50ºC pre špirálu 1500W Straty h 1,5 2,3 3,0 3,8 4,5 5,3 kwh/24h 0,80 1,20 1,60 2,0 2,40 2,80 Váha kg Rozmery D mm H mm R mm E mm G mm F mm I mm Pripojenie vody ½

22 Str. 22 NORD 2000/2400 Pripájacie napätie. 230 V 50 Hz Výkon špirály N W Výkon špirály N2400 2x1200 W Rozsah regulácie Max. tlak 20 C 75 C 0,7 MPa (7 bar) Pracovný tlak 0,6 MPa (6 bar) Typ NORD NORD NORD NORD NORD Objem dm³ Doba ohrievania pre Δt=50ºC ohrievača N2400 Doba ohrievania pre Δt=50ºC ohrievača N2000 Celodenné straty elektrickej energie Parametre činnosti zásobníka Rozmery A h 1,5 1,9 2,4 2,9 3,4 h 1,8 2,4 3,0 3,5 4,1 kwh/ 24h mm 1,20 1,60 2,0 2,40 2,80 Max. tlak a pracovná teplota pr=0,6 MPa tm = 80ºC B mm Prípojky vody ½ ½ ½ ½ ½ Stupeň ochrany IPX4 Hmotnosť ohrievača bez vody kg KONGO FIT Pripájacie napätie. Výkon špirály Prúdový odber 230 V 50 Hz 1500 W 6,5 A Rozsah regulácie Max. tlak 35 C 80 C 0,7 MPa (7 bar) Pracovný tlak 0,6 MPa (6 bar) j.m TYP KONGO FIT KONGO FIT KONGO FIT Užitočný objem dm³ Čas nahrievania pri t=50ºc pri 1500W h 1,4 2,15 2,7 Straty kwh/24h 0,80 1,05 1,30 Váha kg Magnéziová anóda ø x L 25 x x x 190 Rozmery F mm H mm Vodné pripojenie ½

23 Str. 23 OCHRANNÉ OPATRENIA Pred nadmerným nárastom tlaku je potrebné ohrievač chrániť poistným ventilom so vstupným tlakom 0,67 MPa (6,7 bar). Ventil je potrebné namontovať priamo na hrdlo prívodu studenej vody alebo na hadicu privádzajúcu studenú vodu do ohrievača, s ohľadom na smer toku vody označený šípkou. Pred nadmerným nárastom teploty vody sú ohrievače chránene kapilárnym regulátorom teploty, ktorý prerušuje prívod elektrickej energie do ohrievacieho telesa, keď teplota vody dosiahne 87 C. Po prerušení prívodu prúdu regulátorom teploty je opätovné zapojenie ohrievača možné až po poklese teploty vody pod 87 C, vybratím záslepky a stisnutí príslušného tlačidla na regulátore teploty. Opakujúce sa vypínanie prívodu prúdu regulátorom teploty svedčí o poškodení termoregulátora alebo snímača teploty a vyžaduje si ich výmenu profesionálnym servisom. Kvôli ochrane pred zasiahnutím elektrickým prúdom sú všetky kovové časti ohrievača spojené s ochranným vedením. INŠTALÁCIA OHRIEVAČA Ohrievače typu KONGO, TARA, KONGO FIT, NIL môžu byť montované iba vo zvislej polohe. Ohrievače typu ODRA na základe označenia. Ohrievače typu NORD 2000 a NORD 2400 viď technické schémy. Pripojenie na vodovodnú sieť Ohrievač je prispôsobený na činnosť pri tlaku nepresahujúcom 0,6 MPa. Ak však tlak vo vodovodnej sieti často prekračuje 0,4 MPa, odporúča sa pred ohrievačom namontovať membránovú expanznú nádobu s cieľom obmedziť nežiaduce prepúšťanie vody z poistného ventilu. Pri tlaku vo vodovodnej sieti prekračujúcom 0,6 MPa je nutné ho znižovať namontovaním redukčného ventilu. Ohrievač je možné prevádzkovať len so správnym poistným ventilom namontovaným na prívode studenej úžitkovej vody o vstupnom tlaku pvst=0,67 MPa a príslušnej tesnosti. 1 Ohrievač 2 Prípoj studenej vody (modrý) 3 Prípoj teplej vody (červený) 4 Poistný ventil 5 Uzatvárcí ventil 6 Uzatvárcí ventil Z2 Z1

24 Str. 24 Pripojenie NIL, KONGO mini POZOR! 1.Prevádzkovanie ohrievača bez poistného ventilu alebo s nesprávnym poistným ventilom hrozí havária a takéto prevádzkovanie predstavujúce ohrozenie života a zdravia, je zakázané. 2.Vzhľadom na funkciu poistného ventilu, ktorý umožňuje znížiť tlak vody v ohrievači spôsobený jej neveľkým prepúšťaním do napájacej inštalácie, musí byť inštalácia privádzajúca vodu do ohrievača vo vzdialenosti najmenej 5 m od ventilu odolná voči teplote +90ºC.

25 Str. 25 Pripojenie do elektrickej siete Ohrievače sú vybavené prípojným káblom ukončeným zástrčkou, ktorú je potrebné zapojiť do zásuvky s ochranným kolíkom elektrickej siete jednofázového prúdu/ ~230V. POZOR! Nepripájajte elektrický ohrievač do siete pred naplnením zásobníka vodou, pretože práca na sucho predstavuje nebezpečenstvo poškodenia ohrievacieho telesa. Zmena polohy ohrievačov NORD Vrchný obrázok: ohrievač v továrenskom vyhotovení. Dolný obrázok: ohrievač vo vodorovnej polohe s riadiacim panelom a prívodom vody z pravej strany

26 Str. 26 POUŽÍVANIE A OBSLUHA UŽÍVATEĽSKÉ POKYNY 1. Periodicky, minimálne raz do mesiaca a pred každým spustením po prerušení prevádzky na dlhšie ako 5h, je potrebné skontrolovať správnosť fungovania poistného ventilu. (Viď. návod ventilu) 2. Prechodný malý únik vody z poistného ventilu počas nahrievania vody v ohrievači je normálnym javom a znamená správne fungovanie poistného ventilu. POZOR! Stále vytekanie vody z odtokového otvoru poistného ventilu svedčí o správnej funkcii alebo o vysokom tlaku vo vodovodnej inštalácii. Je zakázané akýmkoľvek spôsobom zapchávať odtokový otvor. 3. Za účelom dočasného vypnutia ohrievača z prevádzky je potrebné vytiahnuť zástrčku z elektrickej zásuvky. 4. Počas prevádzky dochádza k opotrebeniu horčíkovej anódy a preto periodicky, minimálne raz za 1,5 roku sa odporúča skontrolovať jej stav a v prípade potreby ju vymeniť za novú. Výmenu anódy za novú odporúčame vykonávať najmenej každé 2 roky. Pretože výmena horčíkovej anódy je spojená s nutnosťou narušenia nepriepustnosti zásobníka a čiastočnej demontáže elektrickej inštalácie ohrievača, je potrebné prácou poveriť kvalifikovaného odborníka - inštalatéra. Príslušnú horčíkovú anódu je možné získať u predajcu ohrievača alebo u výrobcu.

27 Str. 27 Horčíková anóda plní dôležitú funkciu ochrany smaltovaného zásobníka proti korózii a jej pravidelná kontrola, včasná výmena za novú a správna montáž je podmienkou udržania záruky na zásobník. Vymenené použité anódy ako aj potvrdenie ich výmeny spolu s potvrdením nákupu anód, je potrebné uchovať k nahliadnutiu pre servis výrobcu a pre prípad havárie zásobníka. Údržbu ako aj všetky opravy elektrického ohrievača vody je potrebné vykonávať po odpojení zariadenia od elektrickej siete. Po inštalácii ohrievača je možné naplniť ho vodou a začať ohrievať vodu. Postup na správne naplnenie ohrievača vodou je nasledovný: - otvoriť jedno z odberných miest teplej úžitkovej vody a následne ventil na prítoku studenej vody do ohrievača (vodovodná sieť), - napĺňať zásobník až do momentu, keď sa v otvorenom mieste odtoku teplej úžitkovej vody objaví voda, a následne zavrieť otvorený ventil teplej úžitkovej vody - skontrolovať nepriepustnosť inštalácie pripojenia ohrievača do vodovodnej siete - pripojiť ohrievač do elektrickej siete cez zásuvku s uzemňujúcim kolíkom Odporúča sa minimálne raz v týždni počas niekoľkých hodín ohrievať vodu v ohrievači na teplotu 70ºC. Stabilné udržiavanie výstupnej teploty 60ºC eliminuje nebezpečenstvo kontaminácie inštalácie teplej úžitkovej vody baktériami Legionella. Nastavenie teploty U ohrievačov s manuálnym nastavovaním

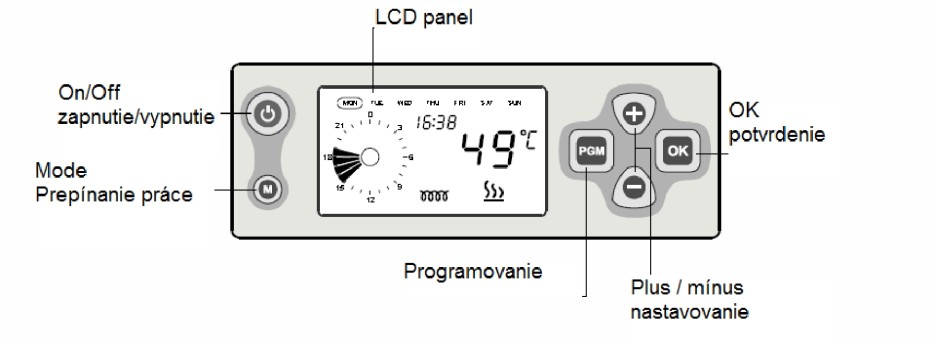

28 Str. 28 U ohrievača NORD 2400 s elektronickým nastavovaním Elektronický termostat umožňuje precízne a ekonomické riadenie objemových ohrievačov vody. Veľký a dobre čitateľný LCD displej v kombinácií so šiestimi tlačidlami umožňuje intuitívne programovanie termostatu Termostat môže pracovať v dvoch spôsoboch: systém trvalej práce je základný spôsob práce, v ktorom termostat neustále udržiava nastavenú teplotu vody programový systém práce termostat pracuje iba počas hodín zadaných užívateľom. Okrem toho je termostat vybavený množstvom poistiek. Základom tepelnej ochrany je prepínač, ktorý v prípade nekontrolovaného chovania termostatu, odpojí napájanie ohrievača, keď teplota vody presiahne 90 C. Ďalším rysom je zabezpečenie proti mrazu, ktorý udržiava teplotu vody okolo 5 C. Ak je v nádrži inštalovaná titánová anóda, termostat kontroluje jej stav a každá porucha je signalizovaná na displeji. VYPNUTIE TERMOSTATU Ak chcete zapnúť termostat, stlačte tlačidlo ON / OFF. Potom pôjde termostat v nepretržitom režime alebo programovacom režime, v závislosti na režime v akom pracoval predtým. Pri prvom spustení termostat prepne do programovacieho režimu.! Je možné, že pri prvom zapnutí zariadenia nie je nastavený čas. Potom sa na displeji bliká čas a všetky funkcie termostatu sú blokované, pokiaľ sa nenastaví aktuálne nastavenie času (pozri Nastavenie hodín). VYPNUTIE TERMOSTATU (STANDBY) Kedykoľvek je možné na zariadení vypnúť termostat stlačením ON / OFF. Potom termostat ide do pohotovostného režimu a je zobrazený OFF a zobrazuje sa aktuálna teplota vody v nádrži. V pohotovostnom režime je stále aktívna ochrana pred mrazom, termostat udržiava minimálnu teplotu vody (5 C). MOD STÁLEJ PRÁCE V nepretržitom režime, termostat udržiava stálu nastavenú teplotu vody. Na displeji svieti piktogram, ktorý informuje o kontinuálnom režime termostatu. Zároveň sa zobrazí aktuálna teplota vody v nádrži a požadovaná teplota vody.

29 Str. 29 NASTAVENIE POŽADOVANEJ TEPLOTY VODY Pri trvalej prevádzke kedykoľvek môžete zmeniť nastavenie teploty vody. 1. Stlačte tlačidlo plus alebo mínus na displeji sa objaví SET a veľké číslice zobrazujúce žiadanú teplotu. (max. 75 C) 2. Znovu stlačte tlačidlo plus alebo mínus nastavte požadovanú teplotu vody. 3. Po asi 5 sekundách od posledného stlačenia tlačidla na displeji opäť objaví aktuálna teplota vody. Od tohto momentu termostat bude udržiavať novo nastavenú teplotu. NASTAVENIA KOMBINÁCIE OHRIEVACICH ŠPIRÁL PRE NEPRETRŽITÚ PREVÁDZKU (K dispozícii v zariadení vybavenom dvoma špirálami) Pri nepretržitej prevádzke môžete kedykoľvek určiť ktoré špirály majú byť pripojené. 1. Stlačte a podržte tlačidlo PGM Na displeji sa objaví SET a zhasnú obe teploty. Blikajúce ikony špirály určujú aktuálne nastavenie kombinácia vykurovacích telies (prvá špirála, druhá špirála, alebo obe súčasne). 2. stlačením tlačidla PLUS nastavte požadujúcu kombináciu špirál. 3. Stlačte tlačidlo OK pre potvrdenie nového nastavenia. Počas krokov 1 a 2, možno zmazať zmenené nastavenie stlačením ON / OFF tlačidlo, termostat sa vráti do normálnej prevádzky (Nevypne sa). ZMENA NASTAVENIA PRÁCE TERMOSTATU (Kontinuálny režim <-> Programovací režim) Termostat je kedykoľvek možné prepnúť z kontinuálneho režimu na programovací režim. PROGRAMOVACÍ REŽIM V programovacom režime, môže užívateľ presne určiť, v akej dobe bude termostat fungovať. Pre každý deň v týždni je možné nastaviť 6 nezávislých programov. Každý program špecifikuje časové obdobie, v ktorom termostat udržiava nastavené teploty vody v nádrži. OHRIEVANIE VODY NA ZADANÚ HODINU - AUTO. Pre každý program, môžete nastaviť automatické nahrievanie teplej vody na danú hodinu (začiatok programu). Termostat spúšťa špirály predtým ako začína program, takže dochádza k ohrevu teplej vody na požadovanú teplotu na nastavenú hodinu.

30 Str. 30 Počas ohrevu teplej vody sa na displeji zobrazuje čas zostávajúci do zohriatia vody do dokončenie ohrevu (strieda sa s časom a nastavenou teplotou) a AUTO bliká. Na konci ohrevu AUTO prestane blikať a termostat udržiava nastavenú teplotu vody do konca programu. NASTAVENIE NOVÉHO PROGRAMU 1. Ak chcete nastaviť nový program, stlačte a podržte PGM, kým sa na displeji zobrazia dni týždňa s blikajúcim kurzorom na Pondelok. Pomocou tlačidiel plus a mínus môžete pohybovať blikajúcim kurzorom. 2. Umiestnite kurzor na vybraný deň v týždni a stlačte tlačidlo OK a vyberte deň. Kurzor sa zastaví na tejto položke a začne blikať na ďalšom dni v týždni. V tejto chvíli je možné umiestniť kurzor na ďalší deň a vybrať ho stlačením tlačidla OK (a takto vytvoriť program pre niekoľko dní). Stlačte PGM pre potvrdenie vybraných dní. 3. Potom tlačidlami plus a mínus nastavte číslo programu a potvrďte OK. 4. Potom tlačidlami plus a mínus nastavte požadovanú teplotu vody pre tento program a potvrďte OK. (max 75 C) 5. Teraz sa zobrazia hodiny s blikajúcim rozsahom času denne, na ktorom bude ilustrovaný časový interval programu. Tlačidlami plus a mínus nastavte požadovanú hodinu a potvrďte OK. Podobne nastavte minúty. 6. Potom tlačidlami plus a mínus nastavte čas na koniec programu a potvrďte tlačidlom OK. 7. Teraz musíte nastaviť, ktoré špirály budú aktívne počas práce program. PLUS tlačidlom nastavte vybrané kombinácie vykurovacích telies a potvrďte OK. (K dispozícii v zariadení vybavenom dvoma špirálami) 8. Potom môžete povoliť auto nahrievanie. Ikona AUTO značí zapnuté, ikona (bez nápisu AUTO) znamená, že funkcia je vypnutá. PLUS tlačidlom nastavte vybranú možnosť a potvrďte tlačidlom OK. Po stlačení tlačidla OK sa všetky nastavenia uložia v pamäti a na displeji je opäť viditeľná aktuálna teplota vody a čas. Pri vykonávaní vyššie uvedených krokov je možno kedykoľvek upustiť nastavovanie nového programu stlačením tlačidla ON / OFF, termostat sa vráti do normálnej prevádzky (Nevypne sa). PREHLADAVANIE PROGRAMOV Kedykoľvek počas prace termostatu, môžete vidieť, aké programy sú nastavené. Zároveň pri prehliadaní môžete odstrániť vybraný program, alebo všetky naraz. 1. Ak chcete zobraziť prvý set programu stlačte PGM. Na displeji sa zobrazia všetky nastavenia programu a zobrazí sa počiatočná hodina programu. 2. Stlačením PGM môžete striedavo zobrazovať čas začiatku a koniec programu. 3. Stláčaním plus a mínus tlačidiel možno zobraziť ďalšie programy. 4. Ak chcete ukončiť prehliadanie programov, stlačte tlačidlo ON / OFF. Ak v pamäti nie sú žiadne nastavene programy sú na displeji (namiesto teploty) dva mínusy a po cca 5 sekundách sa znovu zobrazí aktuálna teplota vody a čas. ODSTRÁNENIE JEDNOHO PROGRAMU 1. Ak chcete odstrániť program, stlačte PGM. Na displeji sa zobrazí prvý program. 2. Rovnako ako pri sledovaní programov, plus a mínus tlačidla nastavujú program, ktorý chcete odstrániť. 3. Potom súčasne stlačte tlačidlo MODE a MÍNUS. Na displeji sa objaví v animovaný indikátor ktorý informuje o úspešnom odstránení vybraného programu. Po vykonaní tejto operácie sa znovu zobrazí aktuálna teplota vody a čas.

31 Str. 31 ODSTRÁNENIE VŠETKÝCH PROGRAMOV 1. Ak chcete odstrániť všetky programy stlačte PGM. Zobrazí sa prvý program. 2. Potom súčasne stlačte tlačidlo MODE a PLUS. Na displeji sa objaví v animovaný indikátor ktorý informuje o úspešnom odstránení všetkých programov. Po vykonaní tejto operácie sa znovu zobrazí aktuálna teplota vody a čas. NASTAVENIE HODÍN Ak potrebujete zmeniť aktuálny čas a deň v týždni postupujte podľa nasledujúcich pokynov. Je možné, že pri prvom zapnutí zariadenia nie je nastavený čas. Potom sa na displeji bliká čas a všetky funkcie termostatu sú blokované, pokiaľ sa nenastaví aktuálne nastavenie času Termostat musí byť nastavený v programovacom režime, čiže na LCD zobrazený čas a sedem dní v týždni. 1. Súčasne stlačte tlačidla PLUS a MINUS.Na displeji sa zobrazí blikajúci čas. 2. Tlačidlami PLUS a MINUS nastavte aktuálny hodiny a potvrďte OK. Na displeji začnú blikať minúty. 3. Opäť pomocou PLUS a MINUS tlačidiel nastavte minúty a potvrďte tlačidlom OK. Na displeji sa zobrazia dni v týždni s blikajúcim kurzorom. 4. PLUS a MINUS tlačidlami nastavte aktuálny deň v týždni a potvrďte OK. OCHRANA PROTI ZAMRZNUTIU (+5 C) Termostat ma ochranu proti zamrznutiu, ktoré je stále aktívna, aby zabezpečila, že teplota vody v nádrži bude udržiavaná na bezpečnej úrovni 5 C. Ak teplota klesne pod 5 C, zapne špirála pre udržanie minimálnej teploty vody v nádrži. Zabezpečenie pracuje tiež v režime stand-by. (termostat zobrazuje nápis OFF.) SIGNALIZÁCIA TITÁNOVEJ ANÓDY (k dispozícii u zariadení s namontovanou titánovou anódou) Pri bežnej práci titánovej anódy je zobrazený nápis ANODE. V čase poruchy alebo poškodenia na anóde nápis začne blikať. Ak nápis anódy bliká, znamená to že nefunguje správne Oznámte to prosím servisnému stredisku. TEPELNÁ POISTKA Teplotný spínač je nezávislé bezpečnostné zariadenie s vlastným snímačom teploty, ktoré v prípade poruchy termostatu vypne napájanie oboch špirál pri teplote vody nad 90 C (± 3 C). Aktivovanie tepelnej poistky je indikované blikaním chybového kódu E1. V takom prípade sú neaktívne všetky funkcie termostatu. RESETOVANIE TEPELNEJ POISTKY Teplotná poistka nie je automatická, znamená to, že pri jej aktivácii je vyžadovaný zásah užívateľa pre návrat do pôvodného stavu. Po aktivácii tepelnej poistky je nutné odpojenie od elektrickej siete po dobu minimálne 5 sekúnd a opätovné pripojenie. Ak teplota klesla pod 90 C termostat sa vráti do normálnej prevádzky. DETEKCIA CHÝB TERMOSTATU Termostat v prípade ak sa zistí chyba v zariadení signalizuje blikajúcim kódom chyby na displeji a zakáže všetky funkcie termostatu. V nasledujúcej tabuľke sú opísané rôzne základné chybové kódy: E2 poškodenie snímača teploty E4 poškodenie špirály 1 E5 poškodenie špirály 2 (ak sú nainštalované v prístroji dva špirály) E6 poškodenie špirály 1 aj 2 (ak sú nainštalované v prístroji dva špirály) V prípade zistenia poruchy zariadenia, pred zavolaním na servisné stredisko odpojte jednotku od elektrickej siete na niekoľko sekúnd a znova pripojte. Ak termostat opäť zistí poškodenie zariadenia nahláste závadu servisnému stredisku.

32 Str. 32 Podmínky záruky CZ 1. Délka záruky Na ohřívače je poskytovaná záruka v délce Smaltování nádrže: 60 měsíců od zakoupení Ostatní díly: 24 měsíců od zakoupení Záruka se nevztahuje na magneziovou anodu, která podléhá opotřebení a její životnost je přímo závislá na kvalitě vstupní vody. 2. Podmínky záruky 2.1 Výrobce zodpovídá za správnou funkčnost zařízení pod podmínkou, že bude instalované, spuštěné a používané shodně s informacemi poskytovanými v tomto návodu. 2.2 Po dobu trvání záruční výrobce nese záruční odpovědnost jen za chyby a závady, které vznikly vinou výrobce. 2.3 Po dobu trvání záruky má uživatel právo na bezplatné opravy vad vzniklých vinou výrobce. Závady, které budou odstraňované v co nejkratší době maximálně však do 14 pracovních dní od písemného nahlášení. Ve výjimečných případech např. nedostupnosti náhradního dílu, se může datum opravy prodloužit do 30 dní. 2.4 Na všechny poruchy nebo přerušení práce způsobené: - instalací a používáním v rozporu s návodem a platnými zákony a normami - nesprávným výběrem zařízení - fyzickým poškozením způsobeným uživatelem - nesprávnou instalací se nevztahuje záruka. Stejně se záruka nevztahuje na zařízení používané: - s opotřebovanou magneziovou anodou - u kterého zákazník neprokáže pravidelné výměny opotřebované anody (doklad o koupi anody/instalaci příp. její výměně) 2.5 Uživatel je povinen uhradit náklady spojené s prací a výjezdem servisního technika v případě neoprávněné reklamace nebo vyzvání k: - opravě poškození, které bylo způsobené uživatelem - zařízení, na kterém byly provedené svépomocné úpravy nebo opravy. - provedení prohlídky zařízení - spuštění zařízení - zregulování parametrů zařízení - z důvodu výpadku el. energie - k výměně pojistky v el. instalaci. - z důvodu nemožnosti provedení opravy na základě: - nesprávné el. instalace - nesprávné instalace zařízení - nemožnosti demontáže zařízení 2.6 Uživatel ztrácí právo na záruku v následujících případech: - uskutečnění svépomocných změn v konstrukci zařízení - nebraním v úvahu doporučení k instalaci, údržbě nebo provozu uvedené v tomto návodu - zkoušení těsnosti zařízení pomocí tlakování vzduchu - změny el. instalaci zařízení nebo připojení zařízení na neodpovídající el. instalaci - nevyrovnání finančních závazků vůči výrobci nebo prodejci uvedených v bodě opravy zařízení v době trvání záruční doby jinou osobou než osobou oprávněnou výrobcem pro provádění oprav. - poškození nebo nesprávného provozu z důvodu: - nesprávné přepravy - nesprávné instalace - překročení nejvyšší povolené teploty - znečištěné vodě v instalaci - spuštění zařízení bez napuštění vody do zařízení 2.7 Záruka se nevztahuje na poškození zařízení z důvodu atmosferických a živelných jevů, blesku, přepětí v el. síti, znečištění jako i poškození mechanického, chemického a tepelného charakteru a taktéž opravy nebo úpravy provedené nepověřenými osobami.

33 Str. 33 Ostatní 3.1 Výrobce nenese odpovědnost za nesprávně zvolený typ zařízení. 3.2 Výrobce rozhoduje o způsobu opravy. 3.3 Reklamaci je třeba nahlásit písemně (mail, pošta) servisnímu středisku nebo prodejci v co nejkratší době. Kontakt na servisní středisko: Ohřívací Technika a.s., servis@topmax.eu 3.4 Pro uznání záruky je potřebné doložit následující doklady: - doklad o zakoupení zařízení - vyplněný záruční list Všechny tyto doklady je uživatel povinen uchovávat po celou dobu trvání záruky a ukázat je na vyžádání servisního technika. 3.5 Záruka se vztahuje jen na zařízení zakoupené a instalované výhradně na území ČR. 3.6 Ve výše neuvedených případech se reklamace řídí Občanským zákoníkem.

34 Str. 34 Podmienky záruky SK 1. Dĺžka záruky Na ohrievače je poskytovaná záruka v dĺžke Smaltovanie nádrže: 60 mesiacov od zakúpenia Ostatné diely: 24 mesiacov od zakúpenia Záruka sa nevzťahuje ma magnéziovú anódu ktorá podlieha opotrebeniu a jej životnosť je priamo závislá na kvalite vstupnej vody. 2. Podmienky záruky 2.1 Výrobca zodpovedá za správnu funkčnosť zariadenia pod podmienkou, že bude inštalovaný, spustený a používaný zhodne s informáciami poskytovanými v tomto návode. 2.2 Počas trvania záručnej lehoty výrobca nesie záručnú zodpovednosť, iba za chyby a závady, ktoré vznikli vinou výrobcu. 2.3 Počas trvania záruky má užívateľ právo na bezplatné opravy chýb vzniknutých vinou výrobcu. Závady, ktoré budú odstraňované v čo najkratšom čase maximálne však do 14 pracovných dní od písomného nahlásenia. Vo výnimočných prípadoch napr. nedostupnosti náhradného dielu, sa môže dátum opravy predĺžiť do 30 dní. 2.4 Na všetky poruchy alebo prerušenia práce spôsobené: - inštaláciou a používaním v rozpore s návodom a platnými zákonmi a normami - nesprávnym výberom zariadenia - fyzické poškodenia spôsobené užívateľom - nesprávnou inštaláciou Sa nevzťahuje záruka. Rovnako sa záruka nevzťahuje na zariadenie používané: - s opotrebovanou magnéziovou anódou - u ktorého zákazník nepreukáže pravidelné výmeny opotrebovanej anódy (doklad o kúpe anódy/inštalácii príp. Jej výmene) 2.5 Užívateľ je povinný uhradiť náklady spojené prácou a výjazdom servisného technika v prípade neoprávnenej reklamácie alebo vyzvania k: - oprave poškodenia, ktoré bolo spôsobené užívateľom - zariadeniu na ktorom boli prevedené svojpomocné úpravy alebo opravy. - prevedeniu prehliadky zariadenia - spusteniu zariadenia - zregulovaniu parametrov zariadenia - z dôvodu výpadku el. energie - k výmene poistky v el. inštalácii. - z dôvodu nemožnosti prevedenia opravy na základe: - nesprávnej el. inštalácie - nesprávnej inštalácie zariadenia - nemožnosti demontáže zariadenia 2.6 Užívateľ stráca právo na záruku v nasledujúcich prípadoch: - uskutočnenie svojpomocných zmien v konštrukcii zariadenia - nebratím v úvahu odporučenia k inštalácii, údržbe alebo prevádzke uvedené v tomto návode - skúšania tesnosti zariadenia pomocou tlakovania vzduchu - zmeny el. inštalácie zariadenia alebo pripojenia zariadenia na neodpovedajúcu el. inštaláciu - nevyrovnania finančných záväzkov voči výrobcovi alebo predajcovi uvedených v bode opravy zariadenia v čase trvania záručnej doby inou osobou ako osobou oprávnenou výrobcom pre prevádzanie opráv. - poškodení alebo nesprávnej prevádzky z dôvodu: - nesprávnej prepravy - nesprávnej inštalácie - prekročenia najvyššej povolenej teploty - znečistenej vody v inštalácii - spustení zariadenie bez napustenia vody do zariadenia 2.7 Záruka sa nevzťahuje na poškodenia zariadenia z dôvodu atmosférických a živelných prejavov, blesku, prepätia v el. sieti, znečistenia ako aj poškodenia mechanického, chemického a tepelného charakteru a taktiež opravy alebo úpravy vykonané nepoverenými osobami.

35 Str. 35 Ostatné 3.1 Výrobca nenesie zodpovednosť za nesprávne zvolený typ zariadenia. 3.2 Výrobca rozhoduje o spôsobe opravy. 3.3 Reklamáciu je potrebné nahlásiť písomne (mail, pošta) servisnému stredisku alebo predajcovi v čo najkratšom čase. Kontakt na servisné stredisko: Ohrievacia Technika s.r.o. servis@ohrievaciatechnika.sk 3.4 Pre uznanie záruky je potrebné doložiť nasledujúce dokumenty: - doklad o zakúpení zariadenia - vyplnený záručný list Všetky tieto dokumenty je užívateľ povinný uchovávať počas celej doby trvania záruky a preukázať ich na vyžiadanie servisného technika. 3.5 Záruku sa vzťahuje iba na zariadenia zakúpené a inštalované výhradne na území SR. 3.6 Vo vyššie neuvedených prípadoch sa reklamácie riadia Občianskym zákonníkom.
