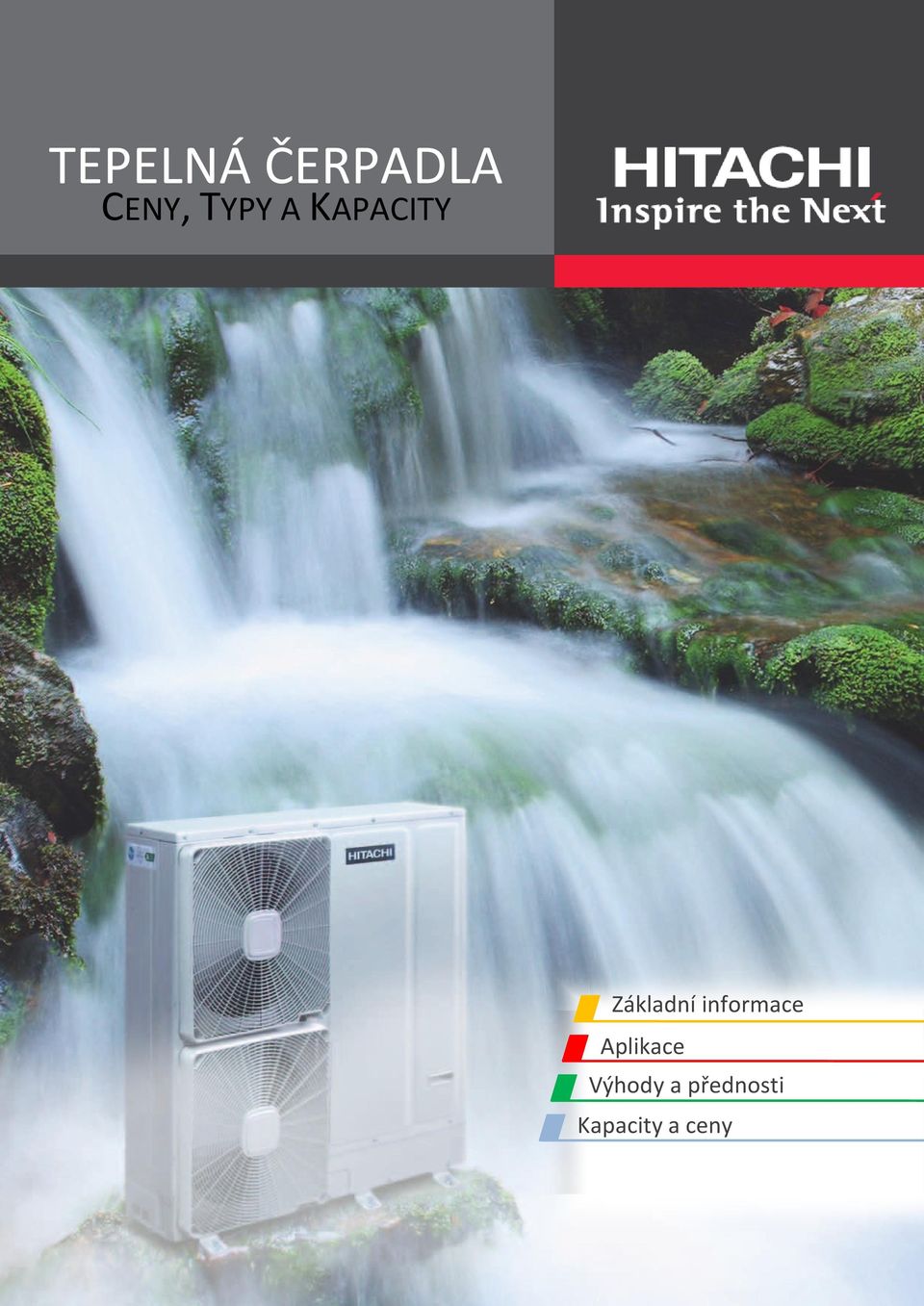

TEPELNÁ ČERPADLA CENY, TYPY A KAPACITY. Základní informace Aplikace Výhody a přednosti Kapacity a ceny

Transkript

1 TEPELNÁ ČERPADLA CENY, TYPY A KAPACITY Základní informace Aplikace Výhody a přednosti Kapacity a ceny

2 Základní informace YUTAKI S YUTAKI S je vysoce účinný systém tepelného čerpadla vzduch-voda, který může zcela nahradit konvenční systém vytápění nebo může být používán společně se stávajícím topným řešením, v závislosti na Vašich požadavcích. Ohřívá spolehlivě i do okolní teploty -20 C a může také regulovat teplotu v prostoru i v létě. Tepelné čerpadlo YUTAKI S je možné zapojit v kombinaci s radiátory, podlahovým vytápěním nebo s oběma, v závislosti na individuálních požadavcích. Systém dále umožňuje ohřev domácí horké vody, připojení slunečních kolektorů, přídavného elektrické topení nebo i okřev vody v bazénu. Výkonnost a COP Výkonnost tepelného čerpadla označuje topný faktor COP (Coefficient of Performance), který vyjadřuje poměr mezi výkonem tepelného čerpadla a elektrické energie odebrané na tento výkon, tedy kolikrát topný výkon tepelného čerpadla převyšuje spotřebovanou elektrickou energii. Čím je tento koeficient vyšší, tím vyšší je i účinnost tepelného čerpadla a tím nižší jsou náklady na vytápění. Systémy HITACHI YUTAKI S jsou v současnosti lídrem na trhu ve výkonnosti, COP dosahuje hodnoty až 5,1; z 80% tak uživatel získává energii zcela zdarma. Princip tepelného čerpadla Princip tepelného čerpadla je velice jednoduchý: základem je tepelná výměna mezi vnějším prostředím a budovou. Výměna probíhá za pomoci speciální látky, která při daných teplotách mění skupenství z kapalného na plynné, což umožňuje získání tepelné energie ze vzduchu z vnějšího prostředí prostřednictvím venkovní jednotky i při nízkých teplotách až do -20 C. Tepelná energie je poté transferována do topných systémů (podlahové, nízkoteplotní radiátory, konvektory, atd.) prostřednictvím vnitřní jednotky. Celý proces je možné obrátit a přes letní období pomocí tepelného čerpadla vnitřní prostory chladit.

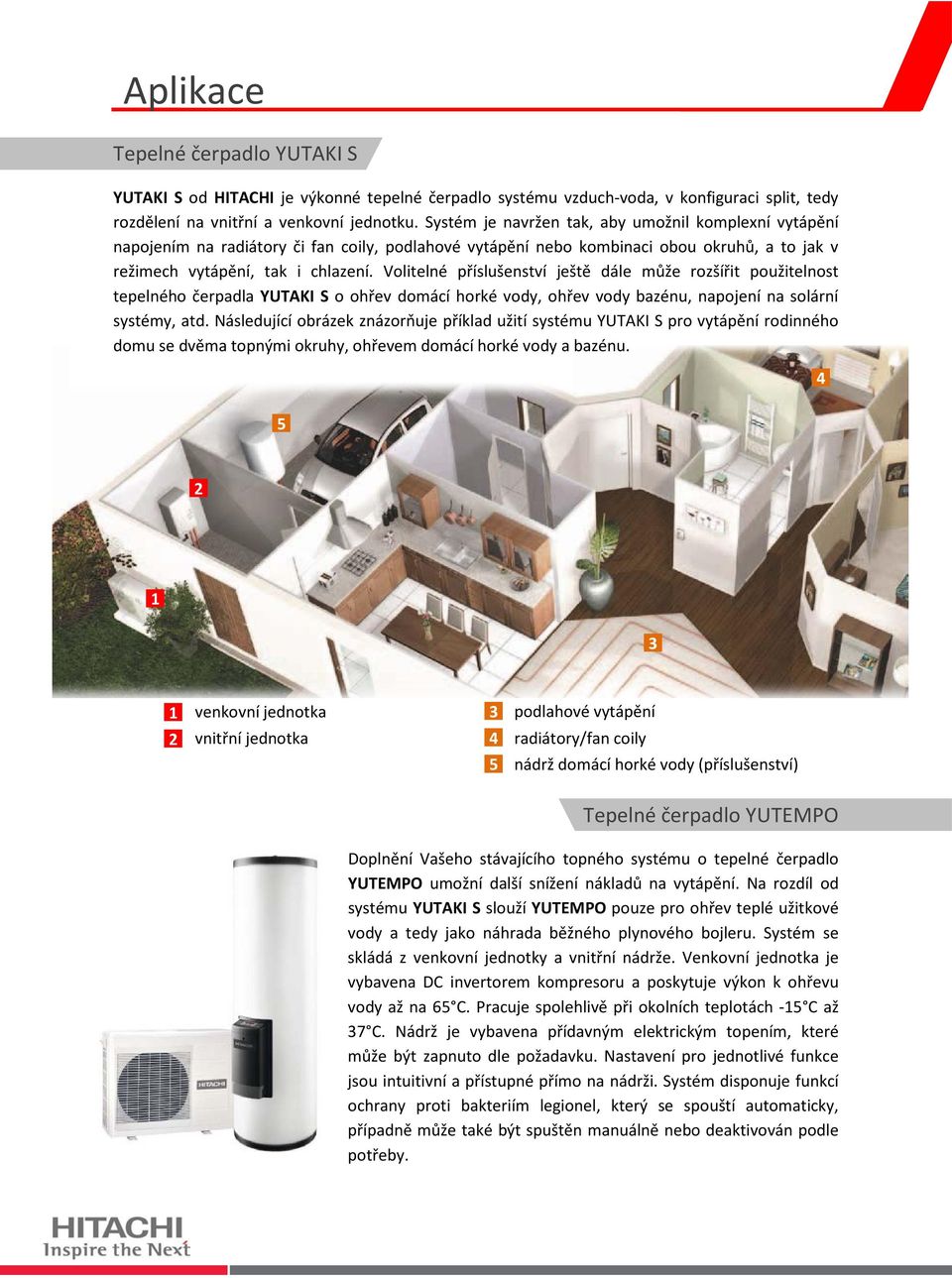

3 Aplikace Tepelné čerpadlo YUTAKI S YUTAKI S od HITACHI je výkonné tepelné čerpadlo systému vzduch-voda, v konfiguraci split, tedy rozdělení na vnitřní a venkovní jednotku. Systém je navržen tak, aby umožnil komplexní vytápění napojením na radiátory či fan coily, podlahové vytápění nebo kombinaci obou okruhů, a to jak v režimech vytápění, tak i chlazení. Volitelné příslušenství ještě dále může rozšířit použitelnost tepelného čerpadla YUTAKI S o ohřev domácí horké vody, ohřev vody bazénu, napojení na solární systémy, atd. Následující obrázek znázorňuje příklad užití systému YUTAKI S pro vytápění rodinného domu se dvěma topnými okruhy, ohřevem domácí horké vody a bazénu venkovní jednotka vnitřní jednotka podlahové vytápění radiátory/fan coily nádrž domácí horké vody (příslušenství) Tepelné čerpadlo YUTEMPO Doplnění Vašeho stávajícího topného systému o tepelné čerpadlo YUTEMPO umožní další snížení nákladů na vytápění. Na rozdíl od systému YUTAKI S slouží YUTEMPO pouze pro ohřev teplé užitkové vody a tedy jako náhrada běžného plynového bojleru. Systém se skládá z venkovní jednotky a vnitřní nádrže. Venkovní jednotka je vybavena DC invertorem kompresoru a poskytuje výkon k ohřevu vody až na 65 C. Pracuje spolehlivě při okolních teplotách -15 C až 37 C. Nádrž je vybavena přídavným elektrickým topením, které může být zapnuto dle požadavku. Nastavení pro jednotlivé funkce jsou intuitivní a přístupné přímo na nádrži. Systém disponuje funkcí ochrany proti bakteriím legionel, který se spouští automaticky, případně může také být spuštěn manuálně nebo deaktivován podle potřeby.

4 Výhody a přednosti Kolik je možné uspořit? Tepelná čerpadla jsou výhodnou investicí v dlouhodobém horizontu. Z energie z okolního prostředí tvoří tepelné čerpadlo až 80% topného výkonu, tím se snižují nejen náklady na vytápění, ale i celková závislost na kolísání cen zdrojů. Instalace umožní čerpání státních dotací pro obnovitelné zdroje energie a v neposlední řadě zvýší i hodnotu nemovitosti. Provozní náklady Tepelné čerpadlo Vytápění plynem Vytápění olejem Vytápění elektřinou Jak chrání životní prostředí? Tuhá paliva 46kg Plyn 46kg Elektřina 46kg Tepelné čerpadlo 5kg Běžné topné systémy v současnosti využívají plynu, elektřiny nebo tuhých paliv. Tepelné čerpadlo využívá obnovitelné zdroje, pouze 20-30% topného výkonu využívá elektrickou energii, díky tomu generuje minimální emise oproti konvenčním systémům. Roční emise na m 2 plochy vytápěné budovy Jak tiché je tepelné čerpadlo? HITACHI se zaměřuje na zvýšení uživatelského komfortu. Tvar ventilátoru i konstrukce kompresoru jsou navrženy tak, aby celková hluková hladina byla co nejnižší. Hluk vysavače (vzdálenost 1m) Běžná řeč (vzdálenost 1m) Venkovní jednotka YUTAKI S Tichá knihovna Vnitřní jednotka YUTAKI S Vzdálený šum listí db(a) Přínosy tepelného čerpadla YUTAKI S Nižší provozní náklady Možnost využití státních dotací a příspěvků Snížení emisí Vhodné jak pro nové, tak i stávající topné systémy Až 5x účinnější než běžný ohřev plynem Obnovitelný zdroj energie ohleduplný k životnímu prostředí Snadná a rychlá instalace bez dalšího plnění a kompaktní velikost Technologie invertoru umožňuje sladit aktuální topné požadavky s výkonem Vysoká hodnota COP, vedoucí pozice na trhu s hodnotou 5,0 (model 2HP) Ovládání kompenzující venkovní teploty Výkon od 5kW do 24kW Možnosti kombinace s dalšími systémy

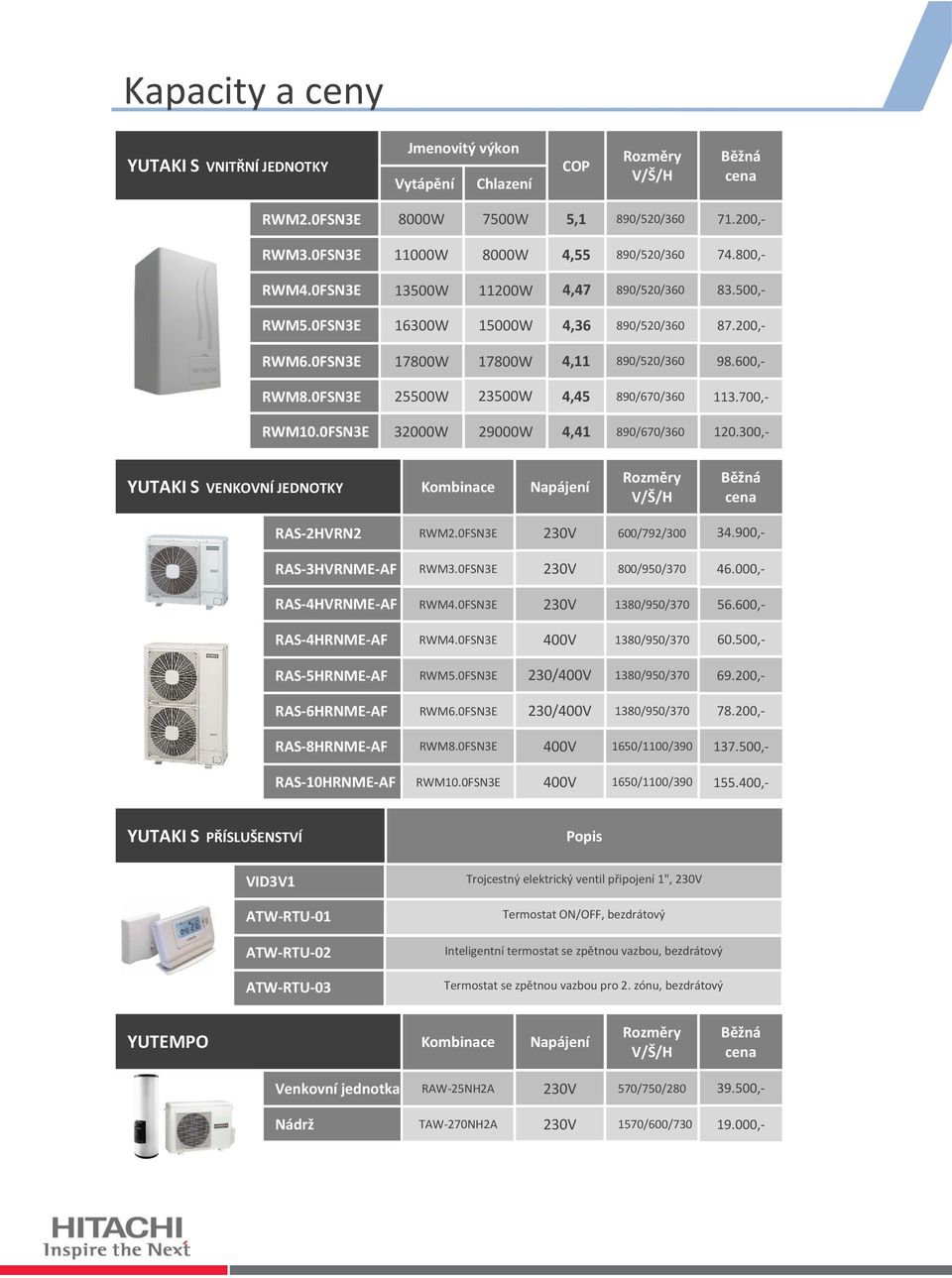

5 Kapacity a ceny YUTAKI S VNITŘNÍ JEDNOTKY Jmenovitý výkon Vytápění Chlazení COP Rozměry V/Š/H Běžná cena RWM2.0FSN3E 8000W 7500W 5, ,- RWM3.0FSN3E 11000W 8000W 4, ,- RWM4.0FSN3E 13500W 11200W 4, ,- RWM5.0FSN3E 16300W 15000W 4, ,- RWM6.0FSN3E 17800W 17800W 4, ,- RWM8.0FSN3E 25500W 23500W 4,45 890/670/ ,- RWM10.0FSN3E 32000W 29000W 4,41 890/670/ ,- YUTAKI S VENKOVNÍ JEDNOTKY Kombinace Napájení Rozměry V/Š/H Běžná cena RAS-2HVRN2 RWM2.0FSN3E 600/792/ ,- RAS-3HVRNME-AF RWM3.0FSN3E 800/950/ ,- RAS-4HVRNME-AF RWM4.0FSN3E ,- RAS-4HRNME-AF RWM4.0FSN3E 400V ,- RAS-5HRNME-AF RWM5.0FSN3E 230/400V ,- RAS-6HRNME-AF RWM6.0FSN3E 230/400V ,- RAS-8HRNME-AF RWM8.0FSN3E 400V 1650/1100/ ,- RAS-10HRNME-AF RWM10.0FSN3E 400V 1650/1100/ ,- YUTAKI S PŘÍSLUŠENSTVÍ Popis VID3V1 ATW-RTU-01 ATW-RTU-02 ATW-RTU-03 Trojcestný elektrický ventil připojení 1", Termostat ON/OFF, bezdrátový Inteligentní termostat se zpětnou vazbou, bezdrátový Termostat se zpětnou vazbou pro 2. zónu, bezdrátový YUTEMPO Kombinace Napájení Rozměry V/Š/H Běžná cena Venkovní jednotka RAW-25NH2A 570/750/ ,- Nádrž TAW-270NH2A 1570/600/ ,-

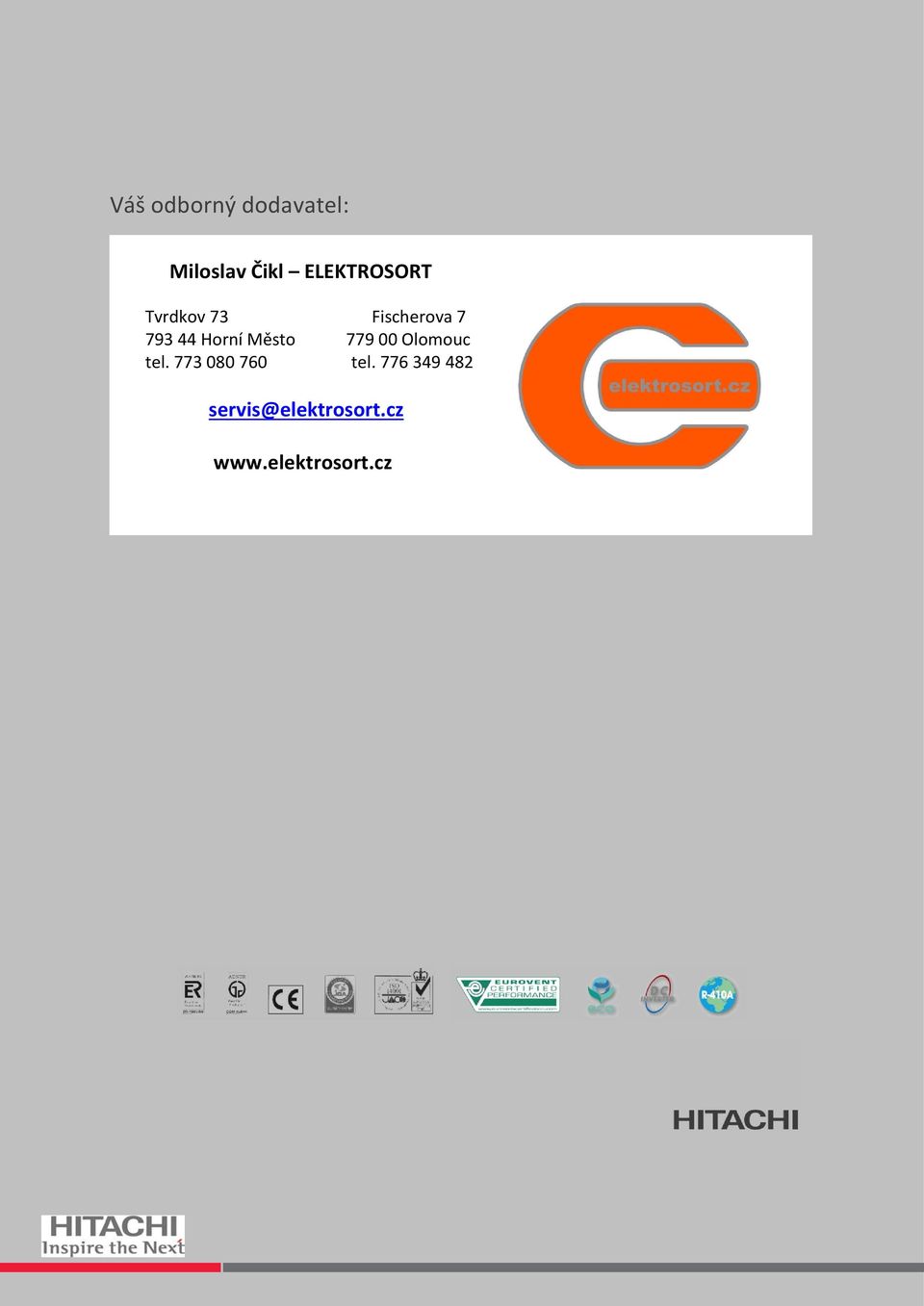

6 Váš odborný dodavatel: Miloslav Čikl ELEKTROSORT Tvrdkov 73 Fischerova Horní Město Olomouc tel tel servis@elektrosort.cz
