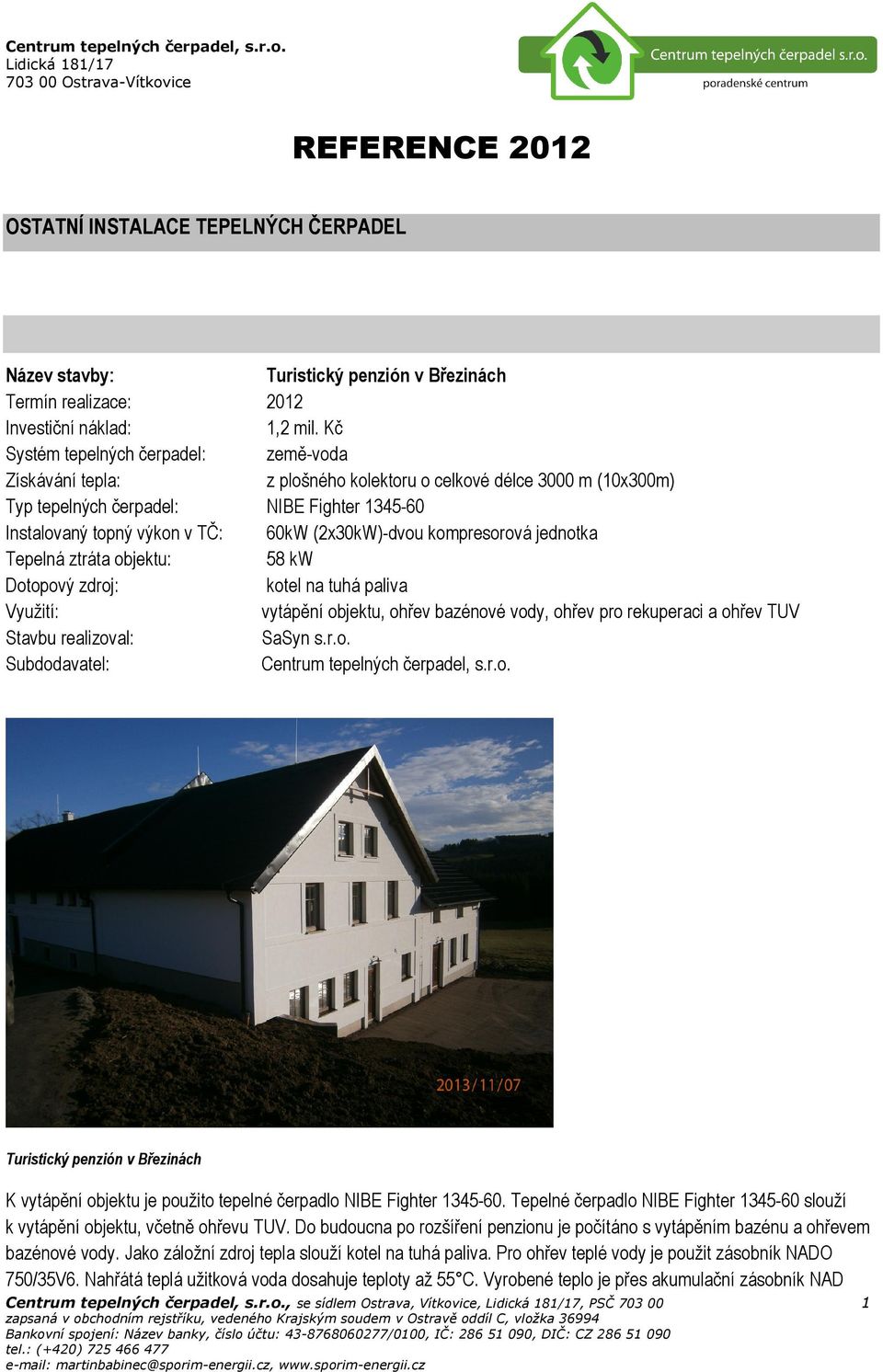

1 REFERENCE 2012 OSTATNÍ INSTALACE TEPELNÝCH ČERPADEL Název stavby: Turistický penzión v Březinách Termín realizace: 2012 Investiční náklad: 1,2 mil. Kč Systém tepelných čerpadel: země-voda Získávání tepla: z plošného kolektoru o celkové délce 3000 m (10x300m) Typ tepelných čerpadel: NIBE Fighter Instalovaný topný výkon v TČ: 60kW (2x30kW)-dvou kompresorová jednotka Tepelná ztráta objektu: 58 kw Dotopový zdroj: kotel na tuhá paliva Využití: vytápění objektu, ohřev bazénové vody, ohřev pro rekuperaci a ohřev TUV Stavbu realizoval: SaSyn s.r.o. Subdodavatel: Turistický penzión v Březinách K vytápění objektu je použito tepelné čerpadlo NIBE Fighter Tepelné čerpadlo NIBE Fighter slouží k vytápění objektu, včetně ohřevu TUV. Do budoucna po rozšíření penzionu je počítáno s vytápěním bazénu a ohřevem bazénové vody. Jako záložní zdroj tepla slouží kotel na tuhá paliva. Pro ohřev teplé vody je použit zásobník NADO 750/35V6. Nahřátá teplá užitková voda dosahuje teploty až 55 C. Vyrobené teplo je přes akumulační zásobník NAD 1

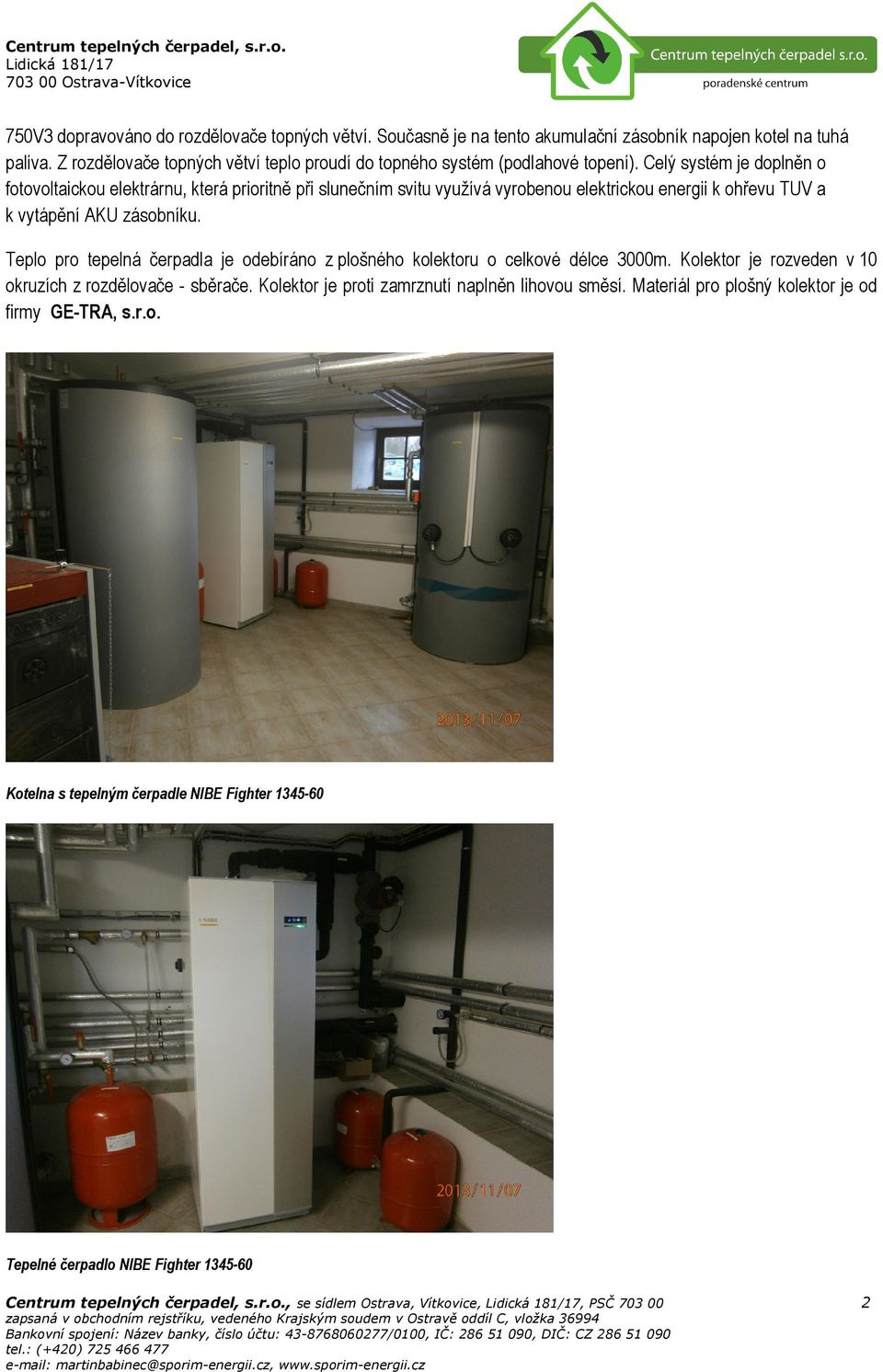

2 750V3 dopravováno do rozdělovače topných větví. Současně je na tento akumulační zásobník napojen kotel na tuhá paliva. Z rozdělovače topných větví teplo proudí do topného systém (podlahové topení). Celý systém je doplněn o fotovoltaickou elektrárnu, která prioritně při slunečním svitu využívá vyrobenou elektrickou energii k ohřevu TUV a k vytápění AKU zásobníku. Teplo pro tepelná čerpadla je odebíráno z plošného kolektoru o celkové délce 3000m. Kolektor je rozveden v 10 okruzích z rozdělovače - sběrače. Kolektor je proti zamrznutí naplněn lihovou směsí. Materiál pro plošný kolektor je od firmy GE-TRA, s.r.o. Kotelna s tepelným čerpadle NIBE Fighter Tepelné čerpadlo NIBE Fighter

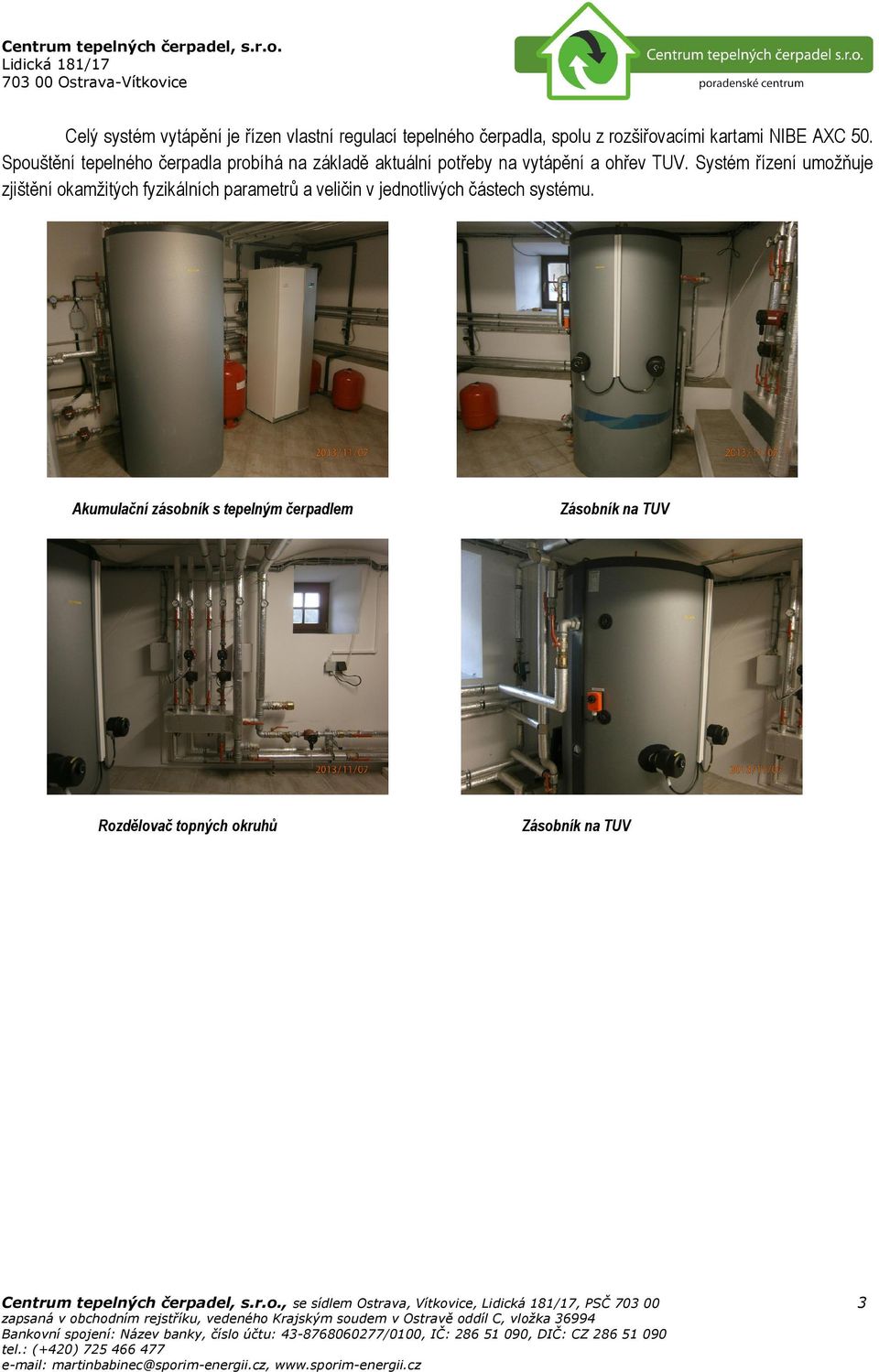

3 Celý systém vytápění je řízen vlastní regulací tepelného čerpadla, spolu z rozšiřovacími kartami NIBE AXC 50. Spouštění tepelného čerpadla probíhá na základě aktuální potřeby na vytápění a ohřev TUV. Systém řízení umožňuje zjištění okamžitých fyzikálních parametrů a veličin v jednotlivých částech systému. Akumulační zásobník s tepelným čerpadlem Zásobník na TUV Rozdělovač topných okruhů Zásobník na TUV 3

4 Název stavby: Statek v Rokytnici v Orlických Horách Termín realizace: 2012 Investiční náklad: 1,1 mil. Kč Systém tepelných čerpadel: země-voda Získávání tepla: z plošného kolektoru o celkové délce m (8x300m) Typ tepelných čerpadel: NIBE Fighter Instalovaný topný výkon v TČ: 40kW (2x20kW)-dvou kompresorová jednotka Tepelná ztráta objektu: 37 kw Dotopový zdroj: elektrokotel Využití: vytápění objektu a ohřev TUV Stavbu realizoval: Statek K vytápění objektu je použito tepelné čerpadlo NIBE Fighter Tepelné čerpadlo NIBE Fighter slouží k vytápění objektu, včetně ohřevu TUV. Jako záložní zdroj tepla slouží elektrokotel o výkonu 30 kw. Pro ohřev teplé vody je použit zásobník NADO 750/35V6. Nahřátá teplá užitková voda dosahuje teploty až 55 C. Vyrobené teplo je přes akumulační zásobník NAD 750V3 dopravováno do rozdělovače topných větví. Z rozdělovače topných větví teplo proudí do radiátorového topného systém. Celý systém vytápění je řízen vlastní regulací tepelného čerpadla. Spouštění tepelného čerpadla probíhá na základě aktuální potřeby na vytápění a ohřev TUV. Systém řízení umožňuje zjištění okamžitých fyzikálních parametrů a veličin v jednotlivých částech systému. 4

5 Tepelné čerpadlo se zásobníkem na TUV Podružný rozvaděč a elektrokotel Zásobník na TUV a akumulátor Podružný rozvaděč a elektrokotel Teplo pro tepelná čerpadla je odebíráno z plošného kolektoru o celkové délce 2400m. Kolektor je rozveden v 8 okruzích po 300 m z rozdělovače - sběrače. Kolektor je proti zamrznutí naplněn lihovou směsí. Materiál pro plošný kolektor je od firmy GE-TRA, s.r.o. Rozdělovač-sběrač plošného kolektoru Rozdělovač-sběrač plošného kolektoru 5

6 Název stavby: Restaurace v Orlové Termín realizace: 2012 Investiční náklad: ,-Kč Systém tepelných čerpadel: vzduch-voda Získávání tepla: ze vzduchu Typ tepelných čerpadel: NIBE Fighter Instalovaný topný výkon v TČ: 16 kw- při 2 C/45 C Tepelná ztráta objektu: 18 kw Dotopový zdroj: elektrokotel Využití: vytápění objektu a ohřev TUV Stavbu realizoval: Jedná se o rekonstrukci zdroje tepla, kdy vytápění elektrokotlem bylo nahrazeno tepelným čerpadlem vzduch-voda NIBE Fighter Tepelné čerpadlo spolupracuje s vnitřní systémovou jednotkou VVM500. Tepelné čerpadlo slouží k vytápění a ohřevu teplé užitkové vody. Vytápění probíhá do stávajících žebrovaných ocelových radiátorů. 6
