1 GAMAT Návod na obsluhu Konvekčná pec RGA 35/373 RGA 50/471 RGA 50/473 SK NO 41/06

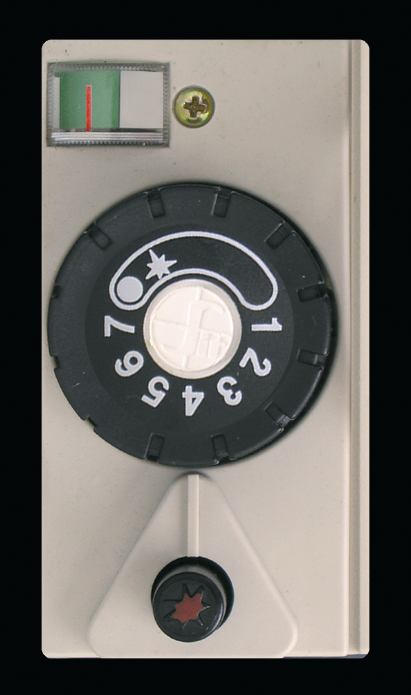

2 OBSLUHA Ohrievač je vybavený plynoventilovou kombináciou talianskej firmy SIT s indikáciou alebo bez indikácie horenia 1. Zapnutie Otvorte hlavný kohútik pred spotrebičom. Regulačný gombík otočte z polohy VYPNUTÉ do polohy ZAPÁLENIE. POZOR! nie je možné otočiť do polohy PREVÁDZKA, hlavný horák je blokovaný! Regulačný gombík stlačíme (až na doraz) a niekoľko sekúnd počkáme, aby mohol uniknúť vzduch z potrubia a zapaľovacieho horáka. Súčasne so stlačením regulačného gombíka stlačíme tlačidlo piezozapaľovača (event. aj niekoľkokrát) a presvedčíme sa pohľadom do zrkadla, či horí zapaľovací horák, prípadne na indikáciu horenia, či ručička ukazuje do zeleného poľa (horí zapaľ. plamienok). Minimálne 10 sekúnd nechajte regulačný gombík stlačený. Potom ho uvoľnite, zapaľovací plamienok horí. Ak po uvoľnení regulačného gombíka zhasne zapaľovací plamienok ( ručička indikácie horenia sa vráti do bieleho poľa), znamená to, že ste nedržali regulačný gombík dostatočne dlho stlačený, alebo ste ho nestlačili až na doraz. Po uplynutí aspoň 3 minút čakania zapaľovací postup opakujeme Regulačný gombík 2 Tlačidlo piezozapaľovača 3 Indikácia horenia (ohrievače osadené plynoventilovou kombináciou s indikáciou) 2 Poloha zapálenia Poloha vypnuté Poloha prevádzky pre automatickú reguláciu teploty 2. Nastavenie požadovanej teploty miestnosti Regulačný gombík otočte z polohy ZAPÁLENIE do polohy PREVÁDZKA, stupeň1-7. Nastavenie na vyššie číslo znamená vyššiu teplotu a naopak. 2

3 3. Vypnutie pece Regulačný gombík otočte z polohy ZAPÁLENIE do polohy VYPNUTÉ. Ak je počas prevádzky zámerne či nezámerne zahasený poistkou ovládaný plameň, nesmie byť vykonaný žiadny pokus o opakované zapálenie paliva, pokým neuplynú aspoň 3 minúty. Pre túto pec sa považujú za vykurovacie plochy : veko, mriežka a predná stena spotrebiča. REGULÁCIA TEPLOTY MIESTNOSTI Prebieha automaticky v závislosti na nastavení regulačného gombíka na stupeň 1-7, to znamená, že spotrebič porovnáva teplotu nastavenú so skutočnou a automaticky prebehne zapálenie alebo zhasnutie hlavného horáka. Zapaľovací horák je trvalo v prevádzke. UPOZORNENIE Obsluhovať pec smú len dospelé osoby, znalé prevádzky a používania spotrebiča. Nad pecou nesmú byť umiestnené závesy ani záclony, a to vo vzdialenosti menšej než 10 cm. Po prvom uvedení do prevádzky sa konvekčná pec vypaľuje počas 70 hodín pri plnom výkone. Pri zistení zápachu plynu alebo spalín je nutné uzatvoriť prívod plynu pred spotrebičom (popr. plynomerom). Pec je možné používať až po odstránení príčiny úniku a vyvetraní. Pri práci v blízkosti pece, pri ktorej by mohlo vzniknúť nebezpečenstvo požiaru alebo výbuchu (lepenie PVC a pod.), musí byť spotrebič vyradený z prevádzky. 5. UPOZORNENIE Raz za rok odporúčame zavolať odborného pracovníka, ktorý vykoná vyčistenie, kontrolu pece. Keďže ide o spaľovaciu komoru z oceľového plechu, dochádza pri zahrievaní a chladnutí k dilatácii materiálu, ktorá je niekedy sprevádzaná nepatrnými zvukmi. Táto skutočnosť nemá vplyv na funkciu a bezpečnosť spotrebiča. Ak bude spotrebič inštalovaný v materských škôlkach a iných zariadeniach, kde sa môžu vyskytnúť malé deti alebo seniori, odporúčame inštalovať doplnkovú ochranu, aby nedošlo k fyzickému kontaktu s horúcim povrchom. Ak inštalácia nie je vykonaná podľa pokynov a údajov výrobcu, nemôžeme prevziať záruku za optimálny výkon zariadenia. Každý spotrebič bol vo výrobnom závode nastavený a opatrený štítkami pre použitie na zemný plyn alebo propán-bután. Použitie zariadenia s iným druhom plynu, než je nastavené a dodané z výrobného závodu, je zakázané. 3

4 Technické údaje a dáta typ: RGA 50/473 RGA 35/373 plyn: zemný plyn propán-bután zemný plyn propán- bután údaje o spotrebe 9,45 32,2 9,45 32,2 zodpovedajúce teplote plynu 15 o kwh/m 3 C a bar. tlaku 1013,15 mbar príkon Q n kw 5,6 4,0 tlak plynu mbar tlak na dýzu pri menovitom 11,7 10,8 mbar výkone spotreba plynu pri m 3 /h 0,58 0,41 menovitom výkone kg/h tlak na horák pri mbar 1,9 1,7 minimálnom výkone spotreba plynu pri minimálnom výkone m 3 /h 0,23 0,16 kg/h POČAS PREVÁDZKY A POUŽÍVANIA JE ZAKÁZANÉ : Klásť akékoľvek predmety na kryt pece! Zaťažovať spotrebič sadaním, kladením akýchkoľvek ťažkých predmetov! Zasúvanie, vkladanie a zavesovanie predmetov do akejkoľvek časti pece (najmä do hornej a spodnej mriežky)! Zasúvanie, vkladanie predmetov do výdychovej časti spotrebiča! Počas prevádzky dotýkať sa iných častí spotrebiča než dvierok a ovládacích prvkov na to určených! Liatie tekutín na spotrebič! Snímanie krytu spotrebiča! Zasahovať do konštrukcie spotrebiča! Používať spotrebič na iné než na to určené účely! Čistenie a umývanie spotrebiča počas prevádzky! Sušenie bielizne na kryte spotrebiča! PRIPOJENIE NA PLYN Pred plynový spotrebič musí byť inštalovaný uzáver v tej istej miestnosti ako spotrebič. Najdlhšia vzdialenosť medzi uzáverom a spotrebičom je 1,5 m. Za uzáverom musí byť skrutkový spoj. Možno použiť bezpečnostný hadice určené na vykurovacie plyny táto musí byť schválená príslušnou štátnou skúšobňou. Plynovod nesmie byť použitý ako nosná konštrukcia. ČISTENIE SPOTREBIČA Vykonávajte, ak je pec vypnutá, flanelovou prachovkou odstráňte prach z povrchu pece. 4

5 Spôsob využitia alebo zneškodnenia obalov a nespotrebovaných častí výrobku Po vybalení spotrebiča zhodnotiteľný obal odovzdajte do zberných miest na to určených. Po skončení životnosti spotrebiča nespotrebované časti výrobku odovzdajte do zberných miest na to určených, ako netriedený odpad. V prípade akejkoľvek poruchy na Vašom spotrebiči, obracajte sa prosím na servisného technika, ktorý tento spotrebič uviedol do prevádzky. Technicko-poradenská služba firmy KARMA : Denne PO PIA od h č.tel.: alebo od h č.tel.: , SO - NE od h č.tel.: , GONVIOR a.s. Roháčova 188/ Praha 3 5

6 GAMAT Návod na inštaláciu výduchu Teleskopický potrubný systém TA TA TA TA SK NO 43/06 6

7 Teleskopické potrubné systémy TA Sú určené na prívod a odvod spaľovacieho vzduchu, resp. spalín ohrievačov RGA 50/473, RGA 35/375 bez závislosti na vzduchu v miestnosti pri inštalácii cez vonkajšie steny s hrúbkou 6-60 cm. Vhodný potrubný systém pre zodpovedajúcu hrúbku steny zvoľte podľa obrázku 1. Obr. 1 Teleskopický potrubný Minimálna hrúbka steny Maximálna hrúbka steny systém TA cm 16 cm TA cm 28 cm TA cm 45 cm TA cm 60 cm Pri inštalácii je nutné dodržiavať ustanovenia požiarnej bezpečnosti podľa inštalačného návodu ohrievačov. Podľa montážnych opatrení podľa obrázku 2 vykonajte inštaláciu ohrievača nasledovne: Nakreslite rozmer otvoru pre teleskopický potrubný systém a dbajte na to, či má byť ohrievač inštalovaný so soklom alebo bez neho. Ak je inštalovaný so soklom, použite ako šablónu nástennú dosku ohrievača. Urobte v stene guľatý otvor s priemerom cca 170 mm a sklonom 1-2 % (2-3 mm) smerom von. 7

8 Rozmery RGA 35/ Rozmery RGA 50/ Ohrievač RGA 50/473 RGA 35/373 Inštalácia X473 Y473 X373 Y373 so soklom 465+/ / / /-10 bez sokla >=550 >=150 >=550 >=150 8
