1 Aqualtis 2008 Platforma Arcadia Akce Ca'Maiano, červenec 2008 Autor Francesco Nieli 0

2 Vysvětlivky Skupina Řada Konstrukce Uživatelské rozhraní ot/min Silent Barva Země AQ 9 D 6 9 X (EU) AQ 7 F 2 9 U (EU) AQ M 9 D 4 9 U (FR) AQ: Aqualtis M: W & D (pračka se sušičkou) " ": WM (pračka) 5: Slim (úzká) L : Led 8 : 800 ot/min 5: bez Silent X: Silver stříbrná dvířka 6: 6 kg F: Digit 0: 1000 ot/min 8: Ultra Silent I: Bílá Dvířka Polar Ice (polární led) 7: 7 kg D : LCD 2 : 1200 ot/min 9: Silent U: Bílá Dvířka stříbrná 8: 8 kg 4 : 1400 ot/min Trh 9: 9 kg 6 : 1600 ot/min 1

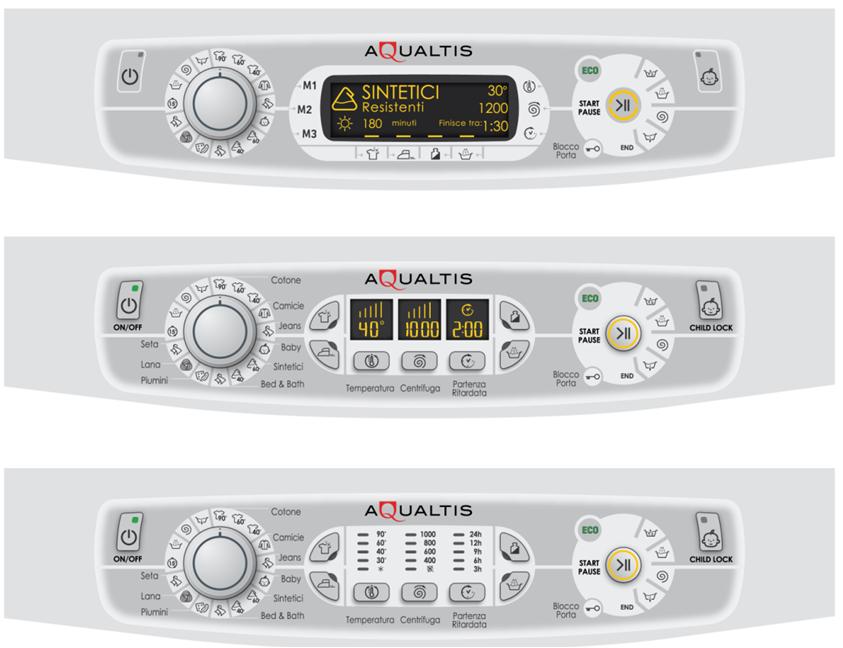

3 Rozhraní Aqualtis rozhraní Led (SQG_WM_29) Aqualtis rozhraní Digit (SQG_WM_31) Aqualtis rozhraní LCD (SQG_WM_30) 2

4 Funkční parametry 3

5 Funkční parametry Navigace spotřebičů je stejná jako u Aqualtis, kde bylo zvoleno programování lineárního typu, zleva doprava. Také funkce Start/Pauza a Power On/Reset jsou podobné jako u Aqualtis. 4

6 Funkční parametry Power On: Slouží k zapnutí/vypnutí pračky a vymazání probíhajícího programu (jako Aqualtis). Start/Pauza: Příručka Slouží ke spuštění programu zvoleného uživatelem a k nastavení pauzy nebo opětovnému spuštění probíhajícího programu. Stejně jako u Aqualtis - jestliže se nastaví pauza a otáčí se ovladačem programů, pračka změní probíhající program na nový program nastavený ovladačem. 5

7 Funkční parametry Režim Stand by: Byl zaveden nový provoz pračky ve fázi Stand by spotřebiče. Spotřebič se automaticky vypne po asi 2 minutách po skončení mycího cyklu zvoleného uživatelem, nebo po zapnutí spotřebiče, po kterém nenásleduje naprogramování. Doporučujeme informovat o této skutečnosti, aby nedocházelo ke zbytečné výměně modulů Main. 6

8 Funkční parametry Zjištění váhy prádla a nové vypočítání času ukončení programu Modul Main vypočítá váhu prádla na základě zvoleného programu, momentu motoru před napuštěním vody a čas spotřebovaného spotřebičem k napuštění vody a nasáknutí prádla. Jestliže jevypočítaná váha pod 75 % (cca) váhy uvedené pro probíhající program, elektronika vypočítá nový čas (kratší) konce programu. V opačném případě se použije normální čas zvoleného programu. Důležité upozornění: spotřebič otočí buben bez vody ve vaně před napuštěním vody, aby mohl zjistit moment motoru. DOPORUČUJEME INFORMOVAT O TÉTO SKUTEČNOSTI, ABY NEDOCHÁZELO KE ZBYTEČNÉ VÝMĚNĚ MODULŮ MAIN. 7

9 Funkční parametry Funkce proti pěnění s lineárním presostatem: Cíl algoritmu: Elektronický modul zasáhne k odstranění nadbytečné pěny, která se vytvořila uvnitř bubnu během odstředění. Princip: algoritmus počítá počet přechodů ze stavu presostatu "prázdný" do "plný" během fáze odstředění. Při prvním a druhém přechodu ze stavu presostatu "prázdný" do "plný" se znovu spustí fáze odstředění od začátku, při třetím stavu presostatu "plný" se aktivuje algoritmus proti pěnění, který spočívá v načerpání velkého množství vody do stojícího bubnu v jednom nebo více intervalech, pak následuje mírný pohyb a znovu pokus o fázi odstředění. Jestliže se presostat aktivuje jednou nebo dvakrát na delší dobu než je 60 vteřin, spotřebič přidá další přechod "prázdný-plný" k již zjištěnému počtu přechodů. 8

10 Nové programy Nové programy a funkce nejsou pro tuto první výrobu k dispozici. V současnosti se vyvíjejí programy/funkce praní "Steam" (parní).

11 Díly 10

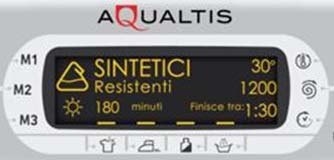

12 Díly Ovládací panel LCD:Ovládací panel rozhraní LCD tvoří kapacitní kontakt. Lepicí štítek přilepený ve vnitřní části dvířek komunikuje pomocí kabelu typu Flat s modulem displeje umístěným přímozadvířky. V případě závady způsobené rozbitým modulem je možné ho vyměnit jako u současných praček Aqualtis, jestliže je porouchaný kapacitní kontakt, musí se vyměnit celá dvířka, tedy logicky se vyměňuje i modul displeje. 11

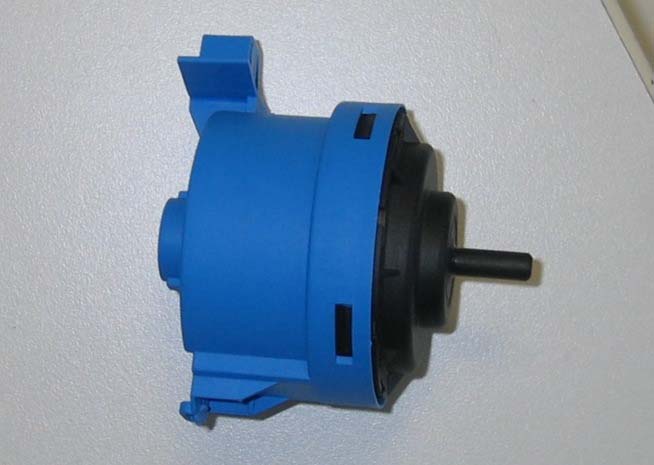

13 Díly Lineární presostat: Na rozdíl od současného stavového presostatu je lineární presostat schopen snímat nejenom stav "prázdný" nebo "plný" presostatu, ale také množství vody uvnitř vany. Uvnitř ho tvoří cívka a magnet, jejichž posunem (během fáze plnění nebo vypouštění) se vytváří určitá frekvence snímaná modulem Main. Na základě dat dodaných presostatem je modul Main schopen určit přesné množství napuštěné vody. Funguje v rozmezí: cca 9,5 Hz (prázdný) a cca 10,7 Hz (buben zatížený vodou). 12

14 Díly Inteligentní vypouštěcí čerpadlo: Velmi jednoduchý princip. S použitím nového lineárního presostatu, který je schopen zjistit minimální množství vody ve vaně, rozhoduje elektronický modul o spuštění vypouštěcího čerpadla pouze tehdy, když je voda ve vaně, a tím se odstraňuje hluk způsobený vypouštěcím čerpadlem pracujícím na prázdno (kavitace). 13

15 Díly Čidlo váhy 14

16 Elektrická schémata 15

17 Elektrická schémata Modul Main Base New Generation (SQG_WM_307) Modul Main Full (SQG_WM_308) Modul Main trojfáze (SQG_WM_306) 16

18 Servisní testování 17

19 Demo režim Aqualtis rozhraní Led (SQG_WM_29) Aqualtis rozhraní Digit (SQG_WM_31) Aqualtis rozhraní LCD (SQG_WM_30) 18

20 Spuštění autotestu Aqualtis rozhraní Led (SQG_WM_29) Aqualtis rozhraní Digit (SQG_WM_31) Aqualtis rozhraní LCD (SQG_WM_30) 19

21 Postup autotestu Postup autotestu: Napuštění 1 l vody z elektroventilu praní. Napuštění 1 l vody z elektroventilu předpírky. Napuštění vody až do hodnoty presostatu "plný" pomocí obou elektrických ventilů (aviváž). Pohyb motoru v obou směrech. Aktivace odporu praní až do dosažení 30 C Vypouštění a odstředění Zastavení 20

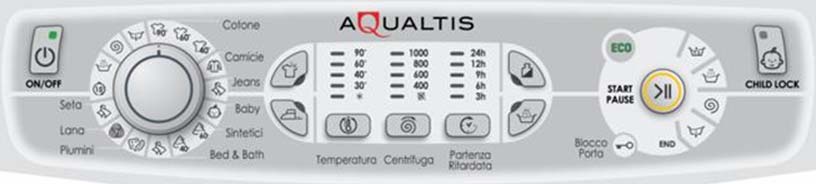

22 Servisní testování Led 5 Led 4 Led 3 Led 2 Led 1 Zobrazení KÓDŮ PORUCHY probíhá pomocí binární logiky. Led, které signalizují poruchu, zůstávají svítit, zatímco Led signalizující funkce praní blikají. 21

23 Servisní testování F03 Řízení kódů poruch: Pračka se chová jako jakýkoli jiný spotřebič Arcadia. Jestliže spotřebič má po spuštění autotestu v paměti poslední kód poruchy (Last Fault), zobrazí ho a zůstane zablokovaný. Vytažením zástrčky nebo stisknutím tlačítka Zap/Vyp se z paměti kód poslední poruchy vymaže. Jestliže spotřebič nemá v paměti poslední kód poruchy (Last Fault), autotest se po spuštění tohoto postupu okamžitě spustí. 22

24 Tabulka poruch Tabulka poruch Arcadia bez podkódu (base) (SQG_WM_23) Tabulka poruch Arcadia s podkódem (Full) (SQG_WM_24) 23

25 Programování modulu Main Modul Main lze naprogramovat třemi různými způsoby: 1. S použitím palmare/ffa (přes MemWriter) 2. Pomocí PC (pro UK) 3. S použitím Smart Reader a Smart Card. V každém případě se řiďte pokyny k příslušné technologii. 24
