1 Profesionálne komponenty pre sklenené systémy KÚPEĽNE 2016

2

3 KÚPEĽNE 2016

4 POVRCHOVÉ ÚPRAVY Abr Brúsená mosadz Antik Gm Leštená mosadz B Biela prášková farba Ge Leštený eloxovaný hliník Bp Čierna prášková farba Matný chróm E Strieborný eloxovaný hliník M Brúsený antikor Imitácia nerezu N Leštený antikor Leštený chróm S Šedá prášková farba MOŽNOSTI POUŽITIA Do vonkajšej strany Pevné Do vnútornej strany Nastaviteľné Kývne Posuvné sklo 6-8 mm sklo mm 6-8 mm sklo mm sklo

5 OBSAH VŠEOBECNÉ INFORMÁCIE O SPRCHÁCH 6 VARIANTY SPRCHOVÝCH KÚTOV 8 Najbežnejšie riešenia Niky 9 Najbežnejšie riešenia sprchy v tvare L 10 Najbežnejšie riešenia 5 uholníkovej sprchy 12 Najbežnejšie riešenia sprchy v tvare U 13 Najbežnejšie riešenia v kombinácii s vaňou 14 Najbežnejšie riešenia priechodzej sprchy 15 Najbežnejšie riešenia oblúkovej sprchy 16 SPRCHY S KÝVNYMI DVERAMI 17 Pontere 19 Flamea 22 Flamea+ 24 Marine 26 Economy 28 Economy+ 30 SPRCHY S JEDNOSTRANNÝMI DVERAMI 33 Farfalla 34 Pillango 36 Papillon 38 Fluture 40 Flinter 42 SPRCHY SO ZDVÍHACÍMI DVERAMI 45 NIvello / Nivello+ 46 SPRCHY S POSUVNÝMI DVERAMI 51 BX Classic 52 Vivere 54 SPOJE A U-PROFILY 57 Flamea / Flinter / Nivello / Fluture 58 Flamea+ 59 Farfalla / Pillango / Papillon 59 Economy 60 Pontere 61 Marine 62 Nivello+ 63 Hliníkové U-Profily 63 Kompenzačné profily 64 Svorkové profily do sprchy 64 MADLÁ 75 Oválne 76 Hranaté 79 Špeciálne 80 TESNIACE HORIZONTÁLNE PROFILY 81 Spodná hrana dverí s ochranou proti záplavovej vlne 82 Ukončovacie krytky a spoje pre lištu Spodná hrana dverí pre ohýbané sklo 83 Spodná hrana dverí bez ochrany proti záplavovej vlne 84 TESNIACE VERTIKÁLNE PROFILY 85 Spoj sklo - sklo Spoj sklo - sklo Spoj sklo - sklo Spoj posuvných dverí 87 Spoj sklo sklo s variabilne nastaviteľným uhlom 87 Spoj stena-sklo Profily na stenu 89 DRŽIAKY UTERÁKOV 90 Oválne 91 Hranaté 92 ÚCHYTY NA POLIČKY 93 Profily na uchytávanie zrkadiel 96 KABÍNY 98 Flamea+ 98 PRÍSLUŠENSTVO 103 Nerezové skrutky 104 Hmoždinky a kotvy 104 Kotvy do betónu 105 Nástroje 105 Vrtáky 106 Lepidlo 106 Silikónové tmely 107 Údržba skla 107 Zabezpečenie proti vyklzovaniu skla 108 Obchodné a reklamačné podmienky 109 STABILIZAČNÉ TYČE 65 Hranatá stabilizačná tyč s nastaviteľnou dĺžkou 66 Príslušenstvo ku hranatej stabilizačnej tyči 67 Oblá teleskopická stabilizačná tyč 68 Ekonomy oblé 69 Ekonomy hranaté 71 Dorazy dverí 73

6 VŠEOBECNÉ INFORMÁCIE O SPRCHÁCH Kývne Kývne alebo obojstranne otváravé pánty sú najbežnejším konceptom pántov používaným v sprchách s otváravými dverami. Je možné ich otvárať maximálne 90 stupňov na každú stranu od nulovej polohy. Ich využitie je najmä na sprchovacie kúty, pri ktorých zákazník hľadá čistý dizajn a nechce používať žiadne tesnenia. Jednostranné Jednostranne otváravé pánty sú vhodné do spŕch, kde je prioritou tesnosť. Je nutné ich chrániť proti pretlačeniu za nulovú polohu mechanickým dorazom. Otváranie je o 180 stupňov smerom od uzavretej polohy. Tento typ pántov vyžaduje používanie tesnení na hranách skla. čistý dizajn nižšie náklady nízka tesnosť výrezy do skla ak sa použijú tesnenia je nutné ich prerušiť v oblasti pántu veľmi dobrá tesnosť vŕtanie do skla nutnosť chrániť proti pretlačeniu vyššie náklady PREHĽAD MODELOV A ICH PARAMETROV KÝVNE Pontere Flamea Flamea+ Marine Economy Economy+ Základný materiál Zamak Zamak Zamak Zamak Mosadz Mosadz Maximálna nosnosť dvoch pántov 50 kg* 2 36kg 45 kg 60 kg 36kg 36kg Maximálna šírka dverí (2000 mm výška pri 8 mm skle) 1000 mm 900 mm 1000 mm 1000 mm 800 mm 800 mm Vhodné do sauny Zdvíhacia funkcia Obojstranne otváravé Jednostranne otváravé Dverné krídlo s presahom za fixný diel Posúvne dvere Priebežné tesnenie v oblasti pántov Možnosť montáže bez tesnení Nastaviteľná nulová poloha Uzatvára až do posledného centimetra Prekryté skrutky na montážnej platni na stene *1 Prekryté všetky skrutky Uchytenie na sklo pomocou zapustenej diery Oválne diery na montážnej platni na stenu *1 Nastaviteľné spojovníky pevných dielov Možnosť dverného krídla z ohýbaného skla *1 = okrem 8408MS *2 = okrem 8404MS (35kg pri dvoch pántoch) *3 = s Dorazom *4 = Len na stenu

7 Zdvíhacie Pánty so zdvíhacou funkciou sú rozšírenou funkcionalitou jednostranne otváravých pántov. Pánty pri otváraní pridvihujú o niekoľko milimetrov cele dverné krídlo, čo umožňuje napríklad prekonať malú prekážku pre sprchou (napr. kúpeľňovú podložku) a pri dovretí dotlačí tesnenie o podklad, ak je to vhodné. Uzatváranie funguje iba na princípe gravitácie, bez pružinových mechanizmov. Posuvné Posuvné systémy sú vhodné do priestorov, kde by otváravé krídlo nemalo dostatok priestoru. Druhý prípad aplikácie je opačný - krídlo alebo sprcha sú rozmerov, ktoré presahujú možnosti otváravých systémov. jednoduchá konštrukcia veľmi dobrá tesnosť pridvihovanie dverného krídla dvere nedržia v otvorenej polohe jednoduchosť priestorovo nenáročné dobrá tesnosť široké konštrukčné možnosti nutný pevný diel zmenšená priechodzia šírka JEDNOSTRANNÉ ZDVÍHACIE POSUVNÉ Farfalla Pillango Papillon Fluture Flinter Nivello+ Nivello BX Cls. Vivere Zamak Zamak Zamak Zamak Zamak ZAMAK ZAMAK Antikor Antikor 40 kg 40 kg 40 kg 36 kg 36 kg 36 kg 36 kg cca 36 kg cca 60 kg 1000 mm 1000 mm 1000 mm 900 mm 900 mm 900 mm 900 mm 1000 mm cca 1500 mm *3 možné

8 VARIANTY SPRCHOVÝCH KÚTOV

9 NAJBEŽNEJŠIE RIEŠENIA NIKY 101 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter 107 Farfalla Nivello Flinter 102 Pontere Farfalla Nivello Flamea Nivello+ Flamea+ Papillon Marine Economy Flinter 108 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Economy Flinter 103 Pontere Farfalla Nivello Flamea Flamea+ Marine Economy Flinter 109 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Economy Flinter 104 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter 112 BX Classic Vivere 105 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter 110 BX Classic Vivere 106 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter 111 BX Classic Vivere VARIANTY SPRCHOVÝCH KÚTOV Uvedené ceny sú bez DPH 9

10 NAJBEŽNEJŠIE RIEŠENIA SPRCHY V TVARE L Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Economy Flinter Pontere Farfalla Nivello Flamea Flamea+ Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Flamea+ Papillon Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter Pontere Farfalla Nivello Pillango Flamea+ Marine Economy Flinter Pontere Farfalla Nivello Flamea Flamea+ Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter Pontere Farfalla Nivello Flamea Nivello+ Flamea+ Papillon Marine Economy Flinter Farfalla Nivello Flinter 10 KATALÓG KÚPEĽNE 2016

11 216 Farfalla Nivello 222 BX Classic Vivere Flinter 217 Pontere Flamea+ Marine Economy Pillango Flinter Nivello 223 BX Classic Vivere 218 Nivello Pillango Nivello+ 224 Vivere Marine Economy Fluture Flinter 219 Pontere Marine Economy 221 Pontere Nivello Flamea Pillango Nivello+ Flamea+ Marine Economy Flinter VARIANTY SPRCHOVÝCH KÚTOV Uvedené ceny sú bez DPH 11

12 NAJBEŽNEJŠIE RIEŠENIA 5 UHOLNÍKOVEJ SPRCHY 301 Pontere Farfalla Nivello Pillango Nivello+ Papillon Marine Economy Flinter 308 Pontere Marine Economy 302 Farfalla Nivello Pillango Nivello+ 309 Pontere Marine Economy Flinter Marine Economy Pontere Farfalla Nivello Pillango Nivello+ Pontere Marine Economy Flinter 304 Pontere 311 Pontere Marine Economy Marine Economy 305 Pontere 312 Pontere Pillango Marine Economy 306 Pontere 313 Pontere Pillango Marine Economy 12 KATALÓG KÚPEĽNE 2016

13 NAJBEŽNEJŠIE RIEŠENIA SPRCHY V TVARE U 401 Pontere Flamea+ Marine Economy Pillango Flinter 406 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter 402 Pontere Farfalla Nivello Pillango Flamea+ Marine Economy Flinter 407 Vivere 403 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter 408 BX Classic Vivere 404 Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Papillon Marine Fluture Economy Flinter VARIANTY SPRCHOVÝCH KÚTOV Uvedené ceny sú bez DPH 13

14 NAJBEŽNEJŠIE RIEŠENIA V KOMBINÁCII S VAŇOU Pontere Farfalla Nivello Flamea Flamea+ Marine Fluture Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter Farfalla Nivello Farfalla Nivello Flinter Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter Farfalla Nivello Flinter Farfalla Nivello Farfalla Nivello Flinter Flinter Farfalla Nivello Nivello+ Flinter Pontere Farfalla Nivello Flamea Flamea+ Marine Economy Flinter Farfalla Nivello Nivello+ Marine Economy Flinter Pontere Farfalla Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy Flinter 14 KATALÓG KÚPEĽNE 2016

15 613 Farfalla Nivello 616 Pontere Nivello Flamea Pillango Nivello+ Flamea+ Marine Fluture Economy 614 Farfalla 617 Pontere Nivello Flamea Pillango Nivello+ Marine Economy Fluture 615 Pontere Nivello Flamea Pillango Nivello+ Flamea+ Marine Economy NAJBEŽNEJŠIE RIEŠENIA PRIECHODZEJ SPRCHY 701 Pontere Farfalla Nivello BX Classic Flamea Pillango Nivello+ Vivere Flamea+ Papillon Marine Fluture Economy Flinter 703 Pontere Farfalla Nivello BX Classic Flamea Pillango Nivello+ Vivere Flamea+ Papillon Marine Fluture Economy Flinter 702 Pontere Farfalla Nivello BX Classic Flamea Pillango Nivello+ Vivere Flamea+ Papillon Marine Fluture Economy Flinter VARIANTY SPRCHOVÝCH KÚTOV Uvedené ceny sú bez DPH 15

16 NAJBEŽNEJŠIE RIEŠENIA OBLÚKOVEJ SPRCHY 501 Farfalla Pillango Papillon Nivello 504 Vivere 502 Farfalla Nivello Pillango Nivello+ 505 Vivere Fluture Flinter 503 Farfalla Pillango 16 KATALÓG KÚPEĽNE 2016

17 SPRCHY S KÝVNYMI DVERAMI

18

19 PONTERE Povrchové úpravy aplikácie pre výklenkové sprchy, rohové sprchy, 5-uholníkové sprchy, U-sprchy, vane alebo špeciálne riešenia pevný čap otáčania, umožňuje použitie ako kývne dvere multifunkčné kovania pre viac ako 50 konštrukčných situácii oválne diery s vrchnou krytkou skracujú čas montáže nastaviteľné zatváranie umožňuje jednoduchšiu montáž pántov najmä, ak steny nie sú pravouhlé. Tak je možné zvládnuť aj špeciálne dizajny. flexibilné vďaka neobmedzenému nastaveniu nulového bodu nosnosť 2 pántov: 50 kg, čo korešponduje so skleneným krídlom rozmerov 1000 x 2500 mm a hrúbke skla 8 mm pánty sú vhodné pre sklo o hrúbke 8 a 10 mm nulový bod môže byť nastavovaný tak často ako je potrebné nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 20 Spoje a u-profily Strana 61 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 19

20 Pontere pánty PONTERE KÝVNY PÁNT, STENA-SKLO 90 PONTERE KÝVNY PÁNT, STENA-SKLO obojstranné otváranie 90 nastaviteľný nulový bod jednostranná montážna platňa hrúbka skla 8 / 10 mm otváranie v oboch smeroch 90 v závislosti na tesniacom profile nastaviteľný nulový bod potrebný výrez skla hrúbka skla 8 / 10 mm 97,00 99,50 125,50 160,00 163,50 186,50 PONTERE KÝVNY PÁNT, STENA-SKLO 90 PONTERE KÝVNY PÁNT, STENA-SKLO obojstranné otváranie 90 nastaviteľný nulový bod obojstranná montážna platňa hrúbka skla 8 / 10 mm obojstranné otváranie 90 nastaviteľný nulový bod predĺžená montážna platňa s možnosťou otočenia L/P hrúbka skla 8 / 10 mm 95,50 98,50 123,50 144,00 147,00 175,00 PONTERE KÝVNY PÁNT, STENA-SKLO 90 PONTERE KÝVNY PÁNT, SKLO-SKLO obojstranné otváranie 90 nastaviteľný nulový bod zmenšená montážna platňa* nastaviteľná výška hrúbka skla 8 / 10 mm obojstranné otváranie 90 nastaviteľný nulový bod otváranie v oboch smeroch 90 v závislosti na tesniacom profile hrúbka skla 8 / 10 mm 95,50 98,50 123,50 154,50 157,50 184,50 * zmenšená montážna platňa neumožnuje efektívne prenášať na stenu zaťaženia väčších dverí a preto je nosnosť tohto pántu znížená na 36 kg a maximálnu šírku krídla 700 mm 20 KATALÓG KÚPEĽNE 2016

21 PONTERE KÝVNY PÁNT, SKLO-SKLO 135 PONTERE KÝVNY PÁNT, SKLO-SKLO obojstranné otváranie 90 nastaviteľný nulový bod kyv v oboch smeroch 90 v závislosti na tesniacom profile hrúbka skla 8 / 10 mm obojstranné otváranie 90 nastaviteľný nulový bod hrúbka skla 8 / 10 mm 160,00 163,50 186,50 158,00 159,00 187,00 Technické detaily nulový bod môže byť nastavovaný tak často, ako to je potrebné SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 21

22 FLAMEA Povrchové úpravy materiál - zamak obojstranne otváravé pánty neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra tesniaci profil prerušený v oblasti pántu optimalizovaný na použitie bez tesniaceho profilu vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálna šírka dverného krídla 900 mm maximálne rozmery skla: 900 mm x 2000 mm pri 8 mm = nosnosť na 2 pánty: 36 kg oválne diery na montážnej platni pre lepšie nastavenie pri montáži všetky skrutky okrem vnútornej strany pántu prekrytované nevhodné do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Spoje a u-profily Strana 58 Pánty Strana 23 Madlá strana 82 Madlá Strana 75 Tesniace vertikálne Tesnenia profily strana Strana Príslušenstvo Strana 103 Ochrana proti záplavovej vlne strana 82 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 22 KATALÓG KÚPEĽNE 2016

23 Flamea pánty FLAMEA KÝVNY PÁNT, STENA-SKLO 90 FLAMEA KÝVNY PÁNT, SKLO SKLO obojstranné otváranie 90 nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla obojstranné otváranie 90 nastaviteľný nulový bod otváranie v oboch smeroch 90 v závislosti na tesniacom profile potrebný výrez do skla 74,50 76,50 96,50 104,50 106,50 124,50 Technické detaily Nulový bod môže byť nastavovaný tak často, ako je potrebné. Vďaka nastaviteľnému zatváraniu je možné pánty montovať oveľa rýchlejšie najmä, ak steny nie sú pravouhlé. SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 23

24 FLAMEA+ Povrchové úpravy Gm materiál - zamak obojstranne otváravé pánty neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra tesniaci profil prerušený v oblasti pántu optimalizovaný na použitie bez tesniaceho profilu vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálna šírka dverného krídla 1000 mm so špeciálnymi podložkami vhodné aj do sauny nevhodné pre stavbu okrúhlych spŕch oválne diery na montážnej platni pre lepšie nastavenie pri montáži maximálne rozmery skla: 1000 mm x 2250 mm pri 8 mm = nosnosť (2 Pánty): 45 kg žiadne viditeľné skrutky špeciálne verzie pántov na WC kabíny (dvojité pánty s kotvením na fixný diel apod.) kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 25 Spoje a u-profily Strana 59 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 24 KATALÓG KÚPEĽNE 2016

25 Flamea+ pánty FLAMEA+ KYVNÝ PÁNT, STENA-SKLO 90 FLAMEA+ KYVNÝ PÁNT, STENA SKLO (-SN*) 8134 (-SN*) obojstranné otváranie 90 nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla neviditeľné skrutky vďaka krycej platničke obojstranné otváranie 90 nastaviteľný nulový bod obojstranná montážna platňa potrebný výrez skla neviditeľné skrutky vďaka krycej platničke Gm Gm SN* 85,50 87,50 110,50 111,50 95,50 97,50 120,50 N/A * (-SN) - odolnosť voči vysokej teplote - pre sauny. toto označenie uveďte iba ak požadujete verziu do sauny SN* 89,50 91,50 115,50 116,50 99,50 101,50 125,50 N/A * (-SN) - odolnosť voči vysokej teplote - pre sauny. toto označenie uveďte iba ak požadujete verziu do sauny FLAMEA+ KYVNÝ PÁNT, SKLO SKLO 90 FLAMEA+ KYVNÝ PÁNT, SKLO SKLO (-SN*) 8132 (-SN*) obojstranné otváranie 90 nastaviteľný nulový bod diery namiesto výrezu umožňujú ľubovoľné osadenie dverného krídla voči fixnému dielu otváranie v oboch smeroch 90 v závislosti na tesniacom profile nastaviteľný nulový bod potrebný výrez skla neviditeľné skrutky vďaka krycej platničke Gm Gm SN* 119,50 122,50 149,50 155,50 129,50 133,00 162,00 N/A * (-SN) - odolnosť voči vysokej teplote - pre sauny. toto označenie uveďte iba ak požadujete verziu do sauny SN* 117,50 120,50 149,50 152,50 127,50 131,00 162,00 N/A * (-SN) - odolnosť voči vysokej teplote - pre sauny. toto označenie uveďte iba ak požadujete verziu do sauny SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 25

26 MARINE Povrchové úpravy Gm B materiál - zamak obojstranne otváravé pánty neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra tesniaci profil prerušený v oblasti pántu optimalizovaný na použitie bez tesniaceho profilu vhodné pre bezpečnostné kalené sklo hrúbky 8 a 10 mm maximálne rozmery skla: 1000 mm x 2400 mm pri 10 mm = nosnosť (2 Pánty): 60 kg maximálna šírka dverného krídla 1000 mm oválne diery na montážnej platni pre lepšie nastavenie pri montáži viditeľné skrutky na montážnej platni aj na vnútornej strane pántu so štandardnými podložkami vhodné aj do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 27 Spoje a u-profily Strana 62 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Tesniace horizontálne profily Strana 81 Príslušenstvo Strana 103 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 26 KATALÓG KÚPEĽNE 2016

27 Marine pánty MARINE KYVNÝ PÁNT, STENA-SKLO 90 MARINE KYVNÝ PÁNT, STENA-SKLO obojstranné otváranie 90 nastaviteľný nulový bod obojstranná montážna platňa potrebný výrez skla hrúbka skla 8 / 10 mm 3261 obojstranné otváranie 90 nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla hrúbka skla 8 / 10 mm Gm B Gm B 89,95 89,95 107,59 126,25 128,89 89,95 t 89,95 107,59 126,25 128,89 MARINE KYVNÝ PÁNT, SKLO SKLO otváranie v oboch smeroch 90 v závislosti na tesniacom profile nastaviteľný nulový bod potrebný výrez skla hrúbka skla 8 / 10 mm Gm B 145,25 145,25 183,94 203, SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 27

28 ECONOMY Povrchové úpravy materiál - Mosadz obojstranne otváravé pánty jednorázovo nastaviteľný nulový v ľubovoľnom rozsahu tesniaci profil prerušený v oblasti pántu vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálne rozmery skla: 800 mm x 2250 mm pri 8 mm = nosnosť (2 Pánty): 36 kg maximálna šírka dverného krídla 800 mm bez oválnych dier na montážnej platni viditeľné skrutky na montážnej platni aj na vnútornej strane pántu nevhodné do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 31 Spoje a u-profily Strana 60 Madlá Strana 75 Držiaky uterákov Strana 90 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 28 KATALÓG KÚPEĽNE 2016

29 Economy pánty ECONOMY KYVNÝ PÁNT, SKLO SKLO 180 PD180G obojstranné otváranie 90 hrúbka skla : 8 12 mm hrúbka skla a : 6-10 mm nastaviteľný nulový bod potrebný výrez skla ECONOMY KYVNÝ PÁNT, STENA-SKLO 90 PD90D obojstranné otváranie 90 hrúbka skla : 8 12 mm hrúbka skla a : 6-10 mm nastaviteľný nulový bod obojstranná montážna platňa potrebný výrez skla Abr Abr dopyt dopyt ECONOMY KYVNÝ PÁNT, SKLO SKLO 90 ECONOMY KYVNÝ PÁNT, STENA-SKLO 90 PD90L obojstranné otváranie 90 hrúbka skla : 8 12 mm hrúbka skla a : 6-10 mm nastaviteľný nulový bod potrebný výrez skla PD90E obojstranné otváranie 90 hrúbka skla : 8 12 mm hrúbka skla a : 6-10 mm nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla Abr Abr dopyt dopyt ECONOMY KYVNÝ PÁNT, SKLO-SKLO 135 PD135S obojstranné otváranie 90 hrúbka skla : 8 12 mm hrúbka skla a : 6-10 mm nastaviteľný nulový bod potrebný výrez skla Abr dopyt SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 29

30 Economy+ pánty materiál - Mosadz obojstranne otváravé pánty jednorázovo nastaviteľný nulový v ľubovoľnom rozsahu tesniaci profil prerušený v oblasti pántu vhodné pre bezpečnostné kalené sklo hrúbky 8, 10 a 12 mm maximálne rozmery skla: 800 mm x 2250 mm pri 8 mm = nosnosť (2 Pánty): 36 kg maximálna šírka dverného krídla 800 mm bez oválnych dier na montážnej platni neviditeľné skrutky na na vnútornej strane pántu nevhodné do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu ECONOMY+ KYVNÝ PÁNT, SKLO SKLO 180 PDP180G obojstranné otváranie 90 hrúbka skla 8, 10 a 12 mm žiadne viditeľné skrutky na pánte nastaviteľný nulový bod potrebný výrez skla ECONOMY+ KYVNÝ PÁNT, STENA-SKLO 90 PDP90D obojstranné otváranie 90 hrúbka skla 8, 10 a 12 mm žiadne viditeľné skrutky na pánte nastaviteľný nulový bod obojstranná montážna platňa potrebný výrez skla ECONOMY+ KYVNÝ PÁNT, SKLO SKLO 90 ECONOMY+ KYVNÝ PÁNT, STENA-SKLO 90 PDP90L PDP90E obojstranné otváranie 90 hrúbka skla 8, 10 a 12 mm žiadne viditeľné skrutky na pánte nastaviteľný nulový bod potrebný výrez skla obojstranné otváranie 90 hrúbka skla 8, 10 a 12 mm žiadne viditeľné skrutky na pánte nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla ECONOMY+ KYVNÝ PÁNT, SKLO-SKLO 135 PDP135S obojstranné otváranie 90 hrúbka skla 8, 10 a 12 mm žiadne viditeľné skrutky na pánte nastaviteľný nulový bod potrebný výrez skla KATALÓG KÚPEĽNE 2016

31 Economy Zdvíhacia lišta materiál - Hliník/Plast pochrómovaný obojstranne otváravá lišta zdvíhacia funkcia pri otváraní nastaviteľný nulový v ľubovoľnom rozsahu vhodné pre bezpečnostné kalené sklo hrúbky 6 mm maximálne rozmery skla: 800 mm x 2500 mm pri 6 mm = nosnosť: 30 kg maximálna šírka dverného krídla 800 mm nevhodné do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu spoj sklo-lišta je potrebné lepiť silikónom (nie je súčasťou) dĺžka lišty je ľubovoľne skrátiteľná ECONOMY ZDVÍHACIA LIŠTA, STENA-SKLO 90 ZL2500 obojstranné otváranie 90 zdvíhacia funkcia pri otváraní hrúbka skla 6 mm nastaviteľný nulový bod bez opracovania skla SPRCHY S KÝVNYMI DVERAMI Uvedené ceny sú bez DPH 31

32

33 SPRCHY S JEDNOSTRANNÝMI DVERAMI

34 FARFALLA Povrchové úpravy jednostranne otváravé pánty bez dovierania a nastaviteľného nulového bodu priebežný tesniaci profil pozdĺž celej hrany skla zaručuje vysokú tesnosť vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálne rozmery skla: 1000 mm x 2000 mm pri 8 mm = nosnosť (2 Pánty): 40 kg maximálna šírka dverného krídla 1000 mm žiadne viditeľné skrutky maximálna šírka dverí je do 1400 mm (na výšku 1600 mm) v prípade riešenia pre vaňu oválne diery na montážnej platni pre lepšie nastavenie pri montáži nevhodné do sauny vhodné na vane a špeciálne riešenia vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 35 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Spoje a u-profily Strana 59 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 34 KATALÓG KÚPEĽNE 2016

35 Farfalla pánty FARFALLA PÁNT, SKLO STENA jednostranné otváranie do vonkajšej strany o 180 bez možnosti nastavenia nulového bodu a bez dovierania jednostranná montážna platňa potrebné vŕtanie do skla FARFALLA PÁNT, SKLO STENA jednostranné otváranie do vnútornej strany o 90 bez možnosti nastavenia nulového bodu a bez dovierania jednostranná montážna platňa potrebné vŕtanie do skla 67,50 73,50 86,50 67,50 73,50 86,50 FARFALLA PÁNT, SKLO SKLO 135 FARFALLA PÁNT, SKLO SKLO jednostranné otváranie do vonkajšej strany o 200 bez možnosti nastavenia nulového bodu a bez dovierania potrebné vŕtanie do skla jednostranné otváranie do vonkajšej strany o 180 bez možnosti nastavenia nulového bodu a bez dovierania potrebné vŕtanie do skla 98,50 104,50 117,50 98,50 104,50 117,50 FARFALLA PÁNT, SKLO SKLO 180 FARFALLA PÁNT, SKLO SKLO DNU 8124 VON jednostranné otváranie do vnútornej strany o 170 bez možnosti nastavenia nulového bodu a bez dovierania potrebné vŕtanie skla hrúbka skla 6/8/10 mm jednostranné otváranie do vonkajšej strany o 90 bez možnosti nastavenia nulového bodu a bez dovierania potrebné vŕtanie skla hrúbka skla 6/8/10 mm SPRCHY S JEDNOSTRANNÝMI DVERAMI Uvedené ceny sú bez DPH 35

36 PILLANGO Povrchové úpravy jednostranne otváravé pánty variabilná pružinová technológia - 2 pružiny pre ľahké dvere, 4 pružiny pre stredne-ťažké a veľmi-ťažké dvere neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra priebežný tesniaci profil pozdĺž celej hrany skla zaručuje vysokú tesnosť vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálna šírka dverného krídla 1000 mm maximálne rozmery skla: 1000 mm x 2000 mm pri 8 mm = nosnosť (2 Pánty): 40 kg oválne diery na montážnej platni pre lepšie nastavenie pri montáži všetky skrutky okrem vnútornej strany pántu prekrytované nevhodné do sauny vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Spoje a u-profily Strana 59 Pánty Strana 37 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Držiaky uterákov Strana 90 Tesniace horizontálne profily Strana 81 Príslušenstvo Strana 103 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 36 KATALÓG KÚPEĽNE 2016

37 Pillango pánty PILLANGO PÁNT, SKLO STENA 90 PILLANGO PÁNT, SKLO SKLO / / 8486 jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod jednostranná montážna platňa potrebné vŕtanie do skla jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod potrebné vŕtanie do skla ,00 93,00 119,00 89,00 93,00 119,00 2 pružiny 4 pružiny ,00 158,00 189,00 153,00 158,00 189,00 2 pružiny 4 pružiny PILLANGO PÁNT, SKLO SKLO 180 PILLANGO PÁNT, SKLO SKLO / / 8484 jednostranné otváranie do vonkajšej strany o 135 nastaviteľný nulový bod potrebné vŕtanie do skla jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod potrebné vŕtanie do skla ,00 158,00 189,00 153,00 158,00 189,00 2 pružiny 4 pružiny ,00 158,00 189,00 153,00 158,00 189,00 2 pružiny 4 pružiny Technické detaily 2 pružiny 4 pružiny pánty sprchových dverí môžu mať 2- alebo 4-pružiny v závislosti od veľkosti dverného krídla (2 pružiny pre ľahké dvere, 4 pružiny pre stredne-ťažké a veľmi-ťažké dvere) viac-pružinová technológia zaisťuje rovnomerné rozloženie sily a poskytuje stabilitu a dlhú životnosť SPRCHY S JEDNOSTRANNÝMI DVERAMI Uvedené ceny sú bez DPH 37

38 PAPILLON Povrchové úpravy jednostranne otváravé pánty pevný nulový bod a dovieranie od úplného otvorenia do posledného centimetra uzatváranie pomocou permanentného magnetu, obzvlášť vhodné pre situácie, kedy sú dvere sprchy v konflikte s inými dverami a je nutné, aby dvere sprchy boli vždy uzavreté priebežný tesniaci profil pozdĺž celej hrany skla zaručuje vysokú tesnosť vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálna šírka dverného krídla 1000 mm maximálne rozmery skla: 1000 mm x 2000 mm pri 8 mm = nosnosť (2 Pánty): 40 kg oválne diery na montážnej platni pre lepšie nastavenie pri montáži žiadne viditeľné skrutky nevhodné do sauny nie je vhodné na vane a špeciálne riešenia vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Spoje a u-profily Strana 59 Panty Strana 39 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 38 KATALÓG KÚPEĽNE 2016

39 Papillon pánty PAPILLON PÁNT, STENA-SKLO / 8101 jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod jednostranná montážna platňa potrebné vŕtanie do skla PAPILLON PÁNT, SKLO SKLO / 8103 jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod potrebné vŕtanie do skla ,50 88,50 107,50 75,50 84,50 103,50 samozatvárací bez samozatvárania ,50 145,50 164,50 129,50 139,50 156,50 samozatvárací bez samozatvárania PAPILLON PÁNT, SKLO SKLO / 8105 jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod potrebné vŕtanie do skla ,50 145,50 164,50 129,50 139,50 156,50 samozatvárací bez samozatvárania Technické detaily So samozatváracím mechanizmom bez štandardného pružinového mechanizmu a tiež aj bez mechanického trenia Papillon-kovanie dostupné aj bez magnetického spoja, magnet je nahradený záslepkou SPRCHY S JEDNOSTRANNÝMI DVERAMI Uvedené ceny sú bez DPH 39

40 FLUTURE Povrchové úpravy jednostranne otváravé pánty nastaviteľný nulový bod +/-6 a dovieranie do posledného centimetra bez nutnosti tesniaceho profilu na strane pántov, tesnosť je zabezpečená presahom fixného dielu a dverí vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 mm s možnosťou ich vzájomnej kombinácie max. rozmery skla: 900 mm x 2000 mm pri 8 mm = nosnosť (2 Pánty): 36kg maximálna šírka dverného krídla 900 mm viditeľné skrutky na vnútornej strane pántu výhodné opracovanie skla: pevný diel má jedno vŕtanie pre každý pánt, dverné krídlo nevyžaduje výrez ani vŕtanie pre pánt Dverné krídlo je možné voľne uložiť a tým určiť presah skiel od 80 po 250 mm. Preto je montáž veľmi jednoduchá a systém má veľké rozmerové tolerancie nevhodné do sauny vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Spoje a u-profily Strana 58 Držiaky uterákov Strana 90 U-profily Strana 63 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Pánty Strana 41 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 40 KATALÓG KÚPEĽNE 2016

41 Fluture pánty PÁR FLUTURE PÁNTOV, SKLO SKLO jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod +/- 6 potrebné vŕtanie do skla na fixnom diely hrúbka skla 6 / 8 mm (aj kombinácia) prekrývanie skla pre montáž BEZ ochrany proti záplavovej vlne 197,00 209,00 235,00 / pár PÁR FLUTURE PÁNTOV, SKLO SKLO jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod +/- 6 potrebné vŕtanie do skla na fixnom diely hrúbka skla 6 / 8 mm (aj kombinácia) prekrývanie skla pre montáž S ochranou proti záplavovej vlne 197,00 209,00 235,00 / pár Technické detaily Jednostranné otváranie 180 do vonkajšej strany. Jednoduché čistenie vďaka úplnému otvoreniu dverného krídla do vonkajšej strany. SPRCHY S JEDNOSTRANNÝMI DVERAMI Uvedené ceny sú bez DPH 41

42 FLINTER Povrchové úpravy jednostranne otváravé pánty pevný nulový bod v 0 a dovieranie do posledného centimetra variabilná pružinová technológia - možnosť voľby od štandardných 3-och pružín až po verziu bez uzatváracieho mechanizmu priebežný tesniaci profil pozdĺž celej hrany skla zaručuje vysokú tesnosť vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálna šírka dverného krídla 900 mm maximálne rozmery skla: 900 mm x 2000 mm pri 8 mm = nosnosť (2 Pánty): 36 kg oválne diery na montážnej platni pre lepšie nastavenie pri montáži veľmi tenký protikus zvýrazňuje minimalistický vzhľad žiadne viditeľné skrutky nevhodné do sauny vhodné na vane a špeciálne riešenia vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Spoje a u-profily Strana 58 Pánty Strana 43 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Tesniace horizontálne profily Strana 81 Príslušenstvo Strana 103 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 42 KATALÓG KÚPEĽNE 2016

43 Flinter pánty FLINTER PÁNT, STENA-SKLO jednostranné otváranie do vnútornej strany o 90 pevný nulový bod v 0 jednostranná montážna platňa potrebné vŕtanie do skla FLINTER PÁNT, STENA-SKLO jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod v 0 jednostranná montážna platňa potrebné vŕtanie do skla F F F 69,50 75,50 89,50 3 pružiny ,50 81,50 95,50 dopyt dopyt dopyt 2 pružiny F dopyt dopyt dopyt dopyt dopyt dopyt 1 pružiny F dopyt dopyt dopyt dopyt dopyt dopyt bez pružiny F dopyt dopyt dopyt 3 pružiny 2 pružiny 1 pružiny bez pružiny FLINTER PÁNT, STENA-SKLO 90 FLINTER PÁNT, SKLO SKLO jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod v 0 jednostranná montážna platňa potrebné vŕtanie do skla jednostranné otváranie do vonkajšej strany o 90 pevný nulový bod v 0 potrebné vŕtanie do skla F F F 69,50 75,50 89,50 3 pružiny ,50 104,50 117,50 dopyt dopyt dopyt 2 pružiny F dopyt dopyt dopyt dopyt dopyt dopyt 1 pružiny F dopyt dopyt dopyt dopyt dopyt dopyt bez pružiny F dopyt dopyt dopyt 3 pružiny 2 pružiny 1 pružiny bez pružiny SPRCHY S JEDNOSTRANÝMI DVERAMI Uvedené ceny sú bez DPH 43

44 Flinter pánty FLINTER PÁNT, SKLO SKLO 180 FLINTER PÁNT, SKLO SKLO jednostranné otváranie do vnútornej strany o 180 pevný nulový bod v 0 potrebné vŕtanie do skla 8162 jednostranné otváranie do vonkajšej strany o 180 pevný nulový bod v 0 potrebné vŕtanie do skla F F F 98,50 104,50 117,50 dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt 3 pružiny 2 pružiny 1 pružiny bez pružiny F F F 98,50 104,50 117,50 dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt 3 pružiny 2 pružiny 1 pružiny bez pružiny FLINTER PÁNT, SKLO SKLO jednostranné otváranie do vonkajšej strany o 225 pevný nulový bod v 0 potrebné vŕtanie do skla F F F 98,50 104,50 117,50 dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt dopyt 3 pružiny 2 pružiny 1 pružiny bez pružiny 44 KATALÓG KÚPEĽNE 2016

45 SPRCHY SO ZDVÍHACÍMI DVERAMI

46 NIVELLO / NIVELLO + Povrchové úpravy jednostranne otváravé pánty zdvíhacia a spúšťacia funkcionalita - zdvih cca 6 mm až po 54 samozatváracie do 54 neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra priebežny tesniaci profil pozdĺž celej hrany skla zaručuje vysokú tesnosť a zároveň zvýšená tesnosť pri uzavretej sprche kvôli väčšiemu tlaku dverí vyvinutému na tesnenie vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm (pre Nivello+ len 8 a 10 mm) max. rozmery skla: 900x2000 mm pri 8 mm = nosnosť (2 Pánty): 36kg maximálna šírka dverného krídla 900 mm oválne diery na montážnej platni pre lepšie nastavenie pri montáži špeciálne verzie pántov na WC kabíny (dvojité pánty s kotvením na fixný diel a pod) so špeciálnymi podložkami vhodné aj do sauny so zapustenými skutkami alebo s krytkou (žiadne viditeľné skrutky) nevhodné do sauny vhodné na vane a špeciálne riešenia vhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu nezávisle nastaviteľný vo všetkých smeroch (+/- 2 mm) - aj v zapustenej diere rada Nivello+ má zapustené skrutky v skle pre pohodlné čistenie žiadne viditeľné skrutky Stabilizačné tyče Strana 65 Pánty Strana 47 Spoje a u-profily Strana 58/63 Držiaky uterákov Strana 90 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 46 KATALÓG KÚPEĽNE 2016

47 Nivello+ pánty NIVELLO+ JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO STENA R 8360-L jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod jednostranná montážna platňa potrebné zapustené vŕtanie do skla hrúbka skla 8 / 10 mm fixačné body nastaviteľné nezávisle ± 2 mm v každom smere L - Ľavá strana R - Pravá strana 75,00 80,00 95,00 NIVELLO+ JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO STENA R 8368-L jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod jednostranná montážna platňa potrebné zapustené vŕtanie do skla hrúbka skla 8 / 10 mm fixačné body nastaviteľné nezávisle ± 2 mm v každom smere L - Ľavá strana R - Pravá strana 78,00 83,00 98,00 NIVELLO+ JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO SKLO R 8362-L jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod potrebné zapustené vŕtanie do skla hrúbka skla 8 / 10 mm fixačné body nastaviteľné nezávisle ± 2 mm v každom smere L - Ľavá strana R - Pravá strana 105,00 110,00 123,00 NIVELLO+ JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO SKLO R 8364-L pri montáži vpravo - jednostranné otváranie do vnútornej strany o 135 pri montáži vľavo - jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod potrebné zapustené vŕtanie do skla fixačné body nastaviteľné nezávisle ± 2 mm v každom smere L - Ľavá strana R - Pravá strana 105,00 110,00 123,00 SPRCHY SO ZDVÍHACÍMI DVERAMI Uvedené ceny sú bez DPH 47

48 Nivello pánty NIVELLO JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO STENA R 8361-L jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod jednostranná montážna platňa potrebné vŕtanie do skla L - Ľavá strana R - Pravá strana 75,00 80,00 95,00 NIVELLO JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO STENA R 8369-L jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod jednostranná montážna platňa potrebné vŕtanie do skla L - Ľavá strana R - Pravá strana 78,00 83,00 98,00 NIVELLO JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO SKLO R 8363-L jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod potrebné vŕtanie do skla L - Ľavá strana R - Pravá strana 105,00 110,00 123,00 NIVELLO JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO SKLO R 8365-L pri montáži vpravo - jednostranné otváranie do vnútornej strany o 135 pri montáži vľavo - jednostranné otváranie do vonkajšej strany o 180 nastaviteľný nulový bod potrebné vŕtanie do skla L - Ľavá strana R - Pravá strana 105,00 110,00 123,00 48 KATALÓG KÚPEĽNE 2016

49 NIVELLO JEDNOSTRANNÝ PÁNT SO ZDVÍHACOU A SPÚŠŤACOU FUNKCIOU, SKLO SKLO R 8367-L pri montáži vpravo - jednostranné otváranie do vnútornej strany o 90 pri montáži vľavo - jednostranné otváranie do vonkajšej strany o 90 nastaviteľný nulový bod potrebné vŕtanie do skla L - Ľavá strana R - Pravá strana 105,00 110,00 123,00 Technické detaily Pánty použiteľné v závislosti od situácie montážna platňa vo vnútri alebo von SPRCHY SO ZDVÍHACÍMI DVERAMI Uvedené ceny sú bez DPH 49

50

51 SPRCHY S POSUVNÝMI DVERAMI

52 BX CLASSIC Povrchové úpravy N systém posuvných dverí bez nutnosti tesniaceho profilu medzi sklami, tesnosť je zabezpečená presahom fixného dielu a dverí, ostatné tesnenia sú neprerušené maximálne rozmery skla sú špecifikované pre každý set osobitne žiadne viditeľné skrutky nevhodné do sauny kovania nevyžadujú žiadnu údržbu vhodné pre bezpečnostné kalené sklo hrúbky 8 a 10 mm U-profily Strana 63 Madlá Strana 75 Tesniace vertikálne profily Strana 85 Tesniace horizontálne profily Strana 81 Príslušenstvo Strana 103 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 52 KATALÓG KÚPEĽNE 2016

53 BX Classic konfigurácie ROHOVÝ SPRCHOVACÍ KÚT S 2 FIXNÝMI PANELMI A 2 POSUVNÝMI KRÍDLAMI BX-01 Set 1 N set kovaní pre dvojkrídlovú posuvnú sprchu v tvare L s dvoma fixnými a dvoma otváravými krídlami šírka otvoru od 700x700 až 900x900 obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny a pozdĺžneho skla neobsahuje madielko a kovanie na uchytenie fixných dielov do steny ROHOVÝ SPRCHOVACÍ KÚT 2 FIXNÝMI PANELMI A POSUVNÝM KRÍDLOM BX-01 Set4 N set kovaní na rohovú sprchu s dvoma fixnými dielmi maximálna šírka od 1200 až 1800 mm hĺbka do 900 mm. obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny, bočného skla aj pozdĺžneho fixného dielu neobsahuje madielko a kovanie na uchytenie fixných dielov do steny / set / set SPRCHOVACÍ KÚT DO NIKY S FIXNÝM PANELOM A OTVÁRAVÝM KRÍDLOM BX-01 Set 2 N set kovaní pre posuvnú sprchu do niky s jedným fixným a jedným posuvným dielom šírka otvoru od 1200 až 1800 mm obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny a pozdĺžneho skla neobsahuje madielko a kovanie na uchytenie fixných dielov do steny SPRCHOVACÍ KÚT DO NIKY 2 FIXNÝMI PANELMI A POSUVNÝM KRÍDLOM BX-01 Set5 N set kovaní na sprchu do niky s dvoma fixnými dielmi a jedným posuvným krídlom. šírka do 2200 mm. obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny, bočného skla aj pozdĺžneho fixného dielu. neobsahuje madielko a kovanie na uchytenie fixných dielov do steny maximálna šírka dverí - 800mm / set / set SPRCHOVACÍ KÚT V TVARE U S POSUVNÝM KRÍDLOM A TROMA FIXNÝMI PANELMI BX-01 Set 3 N set kovaní posuvnú sprchu do niky s jedným fixným a jedným posuvným dielom šírka od 1200 až 1800 mm hĺbka do 900 mm obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny a pozdĺžneho skla neobsahuje madielko a kovanie na uchytenie fixných dielov do steny SPRCHOVACÍ KÚT DO NIKY 2 FIXNÝMI PANELMI A 2 POSUVNÝMI KRÍDLAMI BX-01 Set6 N set kovaní na sprchu do niky s dvoma fixnými dielmi a jedným posuvným krídlom šírka do 2500 mm obsahuje vodiacu koľajnicu s vozíkmi, dorazy, spodné vedenie, úchyty koľajnice do steny, bočného skla aj pozdĺžneho fixného dielu neobsahuje madielko a kovanie na uchytenie fixných dielov do steny maximálna celková šírka oboch dverných krídiel mm / set / set SPRCHY S POSUVNÝMI DVERAMI Uvedené ceny sú bez DPH 53

54 VIVERE Povrchové úpravy M systém posuvných dverí bez nutnosti tesniaceho profilu medzi sklami, tesnosť je zabezpečená presahom fixného dielu a dverí, ostatné tesnenia sú neprerušené vhodné pre bezpečnostné kalené sklo hrúbky 8 a 10 mm maximálne rozmery skla sú špecifikované pre každý set osobitne rohové spoje sú nastaviteľné v troch smeroch, excentrické nastavenie sklenených dverí s dokonalým zapadnutím zaručené ľahké čistenie - možnosť jednoduchého zloženia posuvných dverí možnosť dodatočného nastavenia dorazu pre tlmené zatváranie dverí - len pre verziu s jednou vodiacou koľajnicou na požiadanie, možnosť kovaní so zapustenými dierami na požiadanie, možná realizácia individuálnych dizajnov a špeciálnych riešení vhodné bezbariérové kúpeľne vďaka možnosti individuálnych a nadrozmerných riešení žiadne viditeľné skrutky nevhodné do sauny kovania nevyžadujú žiadnu údržbu Tesniace vertikálne profily Strana 85 Držiaky uterákov Strana 90 Madlá Strana 75 Príslušenstvo Strana 103 Tesniace horizontálne profily Strana 81 Varianty sprchových kútov Strana 8 Výklenkové sprchy Rohové sprchy Kruhové sprchy 5-uholníkové sprchy U-sprchy Riešenia pre vaňu 54 KATALÓG KÚPEĽNE 2016

55 Vivere konfigurácie SPRCHA DO NIKY S JEDNÝMI DVERAMI A JEDNÝM PEVNÝM PANELOM 8563VA M set kovaní pre zapustenú sprchu s jedným posuvným a jedným fixným dielom šírka otvoru pre 1-koľajnicový systém max mm šírka otvoru pre 2-koľajnicový systém max mm set obsahuje: koľajnicový systém a U-profil na vyžiadanie možnosť dodania s úchytmi na stenu 1-koľajnica 2-koľajnica 580,00 680,00 / set SPRCHA DO NIKY S JEDNÝMI DVERAMI A 2 PEVNÝMI PANELMI 8549VA M set kovaní pre zapustenú sprchu s jedným posuvným a dvoma bočnými fixnými dielmi šírka otvoru pre jedno- aj dvojkoľajnicový systém max mm set obsahuje: koľajnicový systém a U-profil na vyžiadanie možnosť dodania s úchytmi na stenu 1-koľajnica 2-koľajnica 758,00 810,00 / set SPRCHA DO NIKY S 2 DVERAMI A 2 PEVNÝMI PANELMI 8551VA M set kovaní pre zapustenú sprchu s dvoma posuvným a dvoma bočnými fixnými dielmi šírka otvoru pre jedno- aj dvojkoľajnicový systém max mm set obsahuje: koľajnicový systém a U-profil na vyžiadanie možnosť dodania s úchytmi na stenu ROHOVÁ SPRCHA S 2 DVERAMI A 2 PEVNÝMI PANELMI 8560VA M set kovaní pre rohovú sprchu do L s dvoma posuvným a dvoma bočnými fixnými dielmi šírka otvoru pre dvoj-koľajnicový systém max mm set obsahuje: koľajnicový systém a U-profil na vyžiadanie možnosť dodania s úchytmi na stenu 1-koľajnica 2-koľajnica 1.129, ,00 / set 1-koľajnica / set U-SPRCHA S 2 DVERAMI A 3 PEVNÝMI PANELMI 8566VA M set kovaní pre U-sprchu s dvoma posuvným a troma fixnými dielmi šírka otvoru pre jednokoľajnicový systém je max mm set obsahuje: koľajnicový systém a úchyty na stenu KRUHOVÁ SPRCHA S 2 DVERAMI A 2 PEVNÝMI PANELMI 8571VA M set kovaní pre kruhovú sprchu s dvoma posuvnými a dvoma fixnými dielmi rozmery sprchovej vaničky pre jedno-koľajnicový systém 1000 x 1000 mm set obsahuje: koľajnicový systém a úchyty na stenu 1-koľajnica / set 1-koľajnica / set Ceny uvedené pri jednotlivých typoch sú orientačné a slúžia iba ako odhad. Všetky riešenia spŕch Vivere sa robia na mieru a cena je upresnená pri ujasnení špecifikácie. Rozmery sú taktiež len doporučenie ale je možné vyrobiť nadrozmerné riešenia podľa potrieb zákazníka. SPRCHY S POSUVNÝMI DVERAMI Uvedené ceny sú bez DPH 55

56 Vivere konfigurácie ŠPECIÁLNE SPRCHY S JEDNÝMI DVERAMI A 2 PEVNÝMI PANELMI 8554VA M špeciálny dizajn sprchového kútu s jedným posuvným a dvoma fixnými panelmi set obsahuje: koľajnicový systém a úchyty na stenu KRUHOVÉ SPRCHY S 2 DVERAMI A 3 PEVNÝMI PANELMI 8522VA M set kovaní pre 2 posuvné a 3 pevné panely priemer 1080 mm výška sprchy: 2000 mm set obsahuje: 1x8525-1sklo-R515; 1x8525-2sklo-R515; 1x8525-3sklo-R540; 1x8525-2sklo-R515; 3x bočný diel; 2x dverné krídlo R515 2-koľajnica 1.147,80 / set 1-koľajnica 1.782,00 / set ŠPECIÁLNE SPRCHY S 2 DVERAMI A 2 PEVNÝMI PANELMI 8556VA M špeciálny dizajn sprchového kútu s dvoma posuvnými a dvoma fixnými panelmi set obsahuje: koľajnicový systém a úchyty na stenu 2-koľajnica / set 56 KATALÓG KÚPEĽNE 2016

57 SPOJE A U-PROFILY

58 FLAMEA / FLINTER / NIVELLO / FLUTURE PEVNÝ ROHOVÝ SPOJOVNÍK SKLO STENA 90 PEVNÝ SPOJOVNÍK SKLO STENA oválne diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla 8178 bez montážnej platne viditeľné skrutky na vnútornej strane úchytu potrebný výrez do skla hrúbka skla 8 / 10 mm 41,50 47,50 64,50 39,00 45,00 62,00 PEVNÝ ROHOVÝ SPOJOVNÍK SKLO SKLO 90 PEVNÝ SPOJOVNÍK SKLO STENA potrebné vŕtanie do skla viditeľné skrutky na vnútornej strane úchytu oválne diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla 43,50 49,50 67,50 56,50 58,50 75,50 NASTAV. SPOJOVNÍK SKLO STENA NASTAV. SPOJOVNÍK SKLO SKLO oválne diery na montážnej platni nastaviteľný medzi viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla nastaviteľný medzi viditeľné skrutky na vnútornej strane úchytu potrebné vŕtanie do skla 59,00 61,00 77,00 59,00 61,00 77,00 NASTAV. SPOJOVNÍK STENA SKLO oválne diery na montážnej platni nastaviteľný medzi viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla 59,00 61,00 77,00 58 KATALÓG KÚPEĽNE 2016

59 FLAMEA + PEVNÝ SPOJOVNÍK SKLO STENA 90 PEVNÝ SPOJOVNÍK SKLO SKLO oválne diery na montážnej platni žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla 8196 žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla Gm Gm 46,50 52,50 69, ,50 55,50 72, PEVNÝ ROHOVÝ SPOJOVNÍK SKLO STENA obojstranná montážna platňa oválne diery na montážnej platni žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla FARFALLA / PILLANGO / PAPILLON PEVNÝ SPOJOVNÍK SKLO STENA 90 PEVNÝ SPOJOVNÍK SKLO SKLO oválne diery na montážnej platni žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla 8108 žiadne viditeľné skrutky potrebné vŕtanie do skla PEVNÝ SPOJOVNÍK STENA SKLO žiadne viditeľné skrutky potrebné vŕtanie do skla SPOJE A U-PROFILY Uvedené ceny sú bez DPH 59

60 ECONOMY PEVNÝ SPOJOVNÍK SKLO-SKLO 180 SS potrebné vŕtanie do skla hrúbka skla 8 / 10 mm viditeľné skrutky na vnútornej strane úchytu Abr PEVNÝ SPOJOVNÍK SKLA STENA-SKLO 90 SS bez montážnej platne viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm Abr dopyt dopyt PEVNÝ SPOJOVNÍK SKLA STENA-SKLO 90 SS obyčajné diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm Abr PEVNÝ SPOJOVNÍK SKLO-SKLO 90 SS viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm Abr dopyt ECONOMY PEVNÝ SPOJOVNÍK STENA-SKLO 90 SS potrebný výrez do skla hrúbka skla 8-12 mm žiadne viditeľné skrutky PEVNÝ SPOJOVNÍK STENA-SKLO 180 SS potrebné vŕtanie do skla hrúbka skla 8 / 12 mm viditeľné skrutky na vnútornej strane úchytu PEVNÝ SPOJOVNÍK SKLA SKLO-SKLO 90 SS potrebné vŕtanie do skla hrúbka skla 8-12 mm žiadne viditeľné skrutky PEVNÝ SPOJOVNÍK SKLA STENA-SKLO 90 SS potrebné vŕtanie do skla hrúbka skla 8-12 mm žiadne viditeľné skrutky dopyt 60 KATALÓG KÚPEĽNE 2016

61 PONTERE NASTAV. SPOJOVNÍK SKLO SKLO NASTAVITEĽNÝ SPOJOVNÍK SKLO SKLO nastaviteľný medzi 80 a 180 viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm nastaviteľný medzi 80 a 180 viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm PEVNÝ SPOJOVNÍK SKLO STENA viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm PEVNÝ SPOJOVNÍK SKLO SKLO viditeľné skrutky na vnútornej strane úchytu potrebné vŕtanie do skla hrúbka skla 8 / 10 mm NASTAVITEĽNÝ SPOJOVNÍK SKLO STENA nastaviteľný medzi 90 a 140 oválne diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm NASTAVITEĽNÝ SPOJOVNÍK SKLO STENA nastaviteľný medzi 60 and 100 oválne diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm , , PEVNÝ SPOJOVNÍK SKLO STENA oválne diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla hrúbka skla 8 / 10 mm SPOJE A U-PROFILY Uvedené ceny sú bez DPH 61

62 MARINE PEVNÝ ÚCHYT SKLO STENA 90 PEVNÝ ÚCHYT SKLO STENA bez montážnej platne viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla obyčajné diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla Gm B Gm B PEVNÝ ÚCHYT SKLO STENA 90 PEVNÝ ÚCHYT SKLO STENA obyčajné diery na montážnej platni viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla bez montážnej platne viditeľné skrutky na vnútornej strane úchytu potrebný výrez alebo vŕtanie do skla Gm B Gm B PEVNÝ SPOJOVNÍK SKLO SKLO 90 NA HRANU PEVNÝ SPOJOVNÍK SKLO SKLO potrebný výrez do skla viditeľné skrutky na vnútornej strane úchytu umiestnenie na spodnej alebo hornej hrane skla potrebné vŕtanie do skla viditeľné skrutky na vnútornej strane úchytu Gm Gm B PEVNÝ SPOJOVNÍK SKLO SKLO potrebné vŕtanie do skla viditeľné skrutky na vnútornej strane úchytu PEVNÝ SPOJOVNÍK SKLO SKLO 135 NA HRANU 3258 potrebný výrez do skla umiestnenie na spodnej alebo hornej hrane skla Gm Gm KATALÓG KÚPEĽNE 2016

63 NIVELLO+ VONKAJŠÍ PEVNÝ ÚCHYT SKLO STENA 90 VNÚTORNÝ PEVNÝ ÚCHYT SKLO STENA oválne diery na montážnej platni žiadne viditeľné skrutky potrebné vŕtanie do skla hrúbka skla 8 / 10 mm zvnútra zapustený bodový úchyt nastaviteľný ± 2 mm v každom smere oválne diery na montážnej platni žiadne viditeľné skrutky potrebné vŕtanie do skla hrúbka skla 8 / 10 mm zvnútra zapustený bodový úchyt nastaviteľný ± 2 mm v každom smere PEVNÝ SPOJOVNÍK SKLO SKLO žiadne viditeľné skrutky potrebné vŕtanie do skla hrúbka skla 8 / 10 mm zvnútra zapustený bodový úchyt nastaviteľný ± 2 mm v každom smere U-PROFILY HLINÍKOVÉ U-PROFILY HPU E Ge 15x15x15x2 20x17x20x1,5 20x15x20x1,5 20x20x20x2 19x14.2x19x mm mm mm mm 7.38 / m / m *uvedené ceny sú za jeden meter odber len po celých tyčiach SPOJE A U-PROFILY Uvedené ceny sú bez DPH 63

64 KOMPENZAČNÉ PROFILY KOMPENZAČNÝ PROFIL NA PÁNT KOMPENZAČNÝ PROFIL NA ÚCHYT kompenzačný profil na vyrovnanie nerovností na stene nastaviteľnosť 18 mm kompenzačný profil na vyrovnanie nerovností na stene nastaviteľnosť 9 mm 38x42x x25x KOMPENZAČNÝ PROFIL NA PÁNT kompenzačný profil na vyrovnanie nerovností na stene nastaviteľnosť žiadna 5x38x použitie kompenzačného profilu zabezpečí dokonalú os otáčania pre pánty. Dokonalá os otáčania je predpokladom dlhodobého fungovania pántov a presného uzatvárania. pánty na sklo spolu s časťou kompenzačného profilu je možné namontovať vopred a výrazne ušetriť čas na stavbe SVORKOVÉ PROFILY DO SPRCHY SVORKOVÝ PROFIL DO SPRCHY Koncové Krytky Uzavreté alebo Otvorené , alebo 8 koncové krytky Ge E mm 2500mm uvedené ceny sú za celú tyč odber len po celých tyčiach KATALÓG KÚPEĽNE 2016

65 STABILIZAČNÉ TYČE

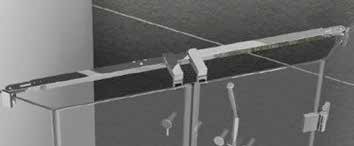

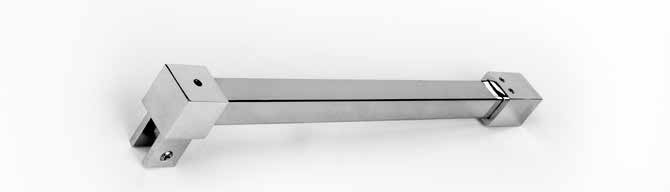

66 HRANATÁ STABILIZAČNÁ TYČ S NASTAVITEĽNOU DĹŽKOU NASTAVITEĽNÁ TYČ STENA-SKLO 8474 nastaviteľné 360 variabilná dĺžka mm mm mm mm mm mm mm mm mm mm mm mm mm NASTAVITEĽNÁ TYČ SKLO-SKLO 8475 nastaviteľné 360 variabilná dĺžka mm mm mm mm mm mm mm mm mm mm mm mm mm KATALÓG KÚPEĽNE 2016

67 dobrá pevnosť presné nastavenie dĺžky pomocou zasúvania koncových dielov až do 80 mm dĺžka mm, v závislosti od modelu na dopyt možnosť vyskladať tyče takmer neobmedzenejdĺžky TYČ STENA-SKLO nastaviteľné 360 variabilná dĺžka mm mm mm mm mm mm mm mm mm PRÍSLUŠENSTVO KU HRANATEJ STABILIZAČNEJ TYČI UPEVNENIE 8473 upevnenie stabilizačnej tyče 8474, 8475, 8477 a fixného dielu v osi UPEVNENIE 8476 upevnenie stabilizačnej tyče 8474, 8475, 8477 a fixného dielu mimo osi STABILIZAČNÉ TYČE Uvedené ceny sú bez DPH 67

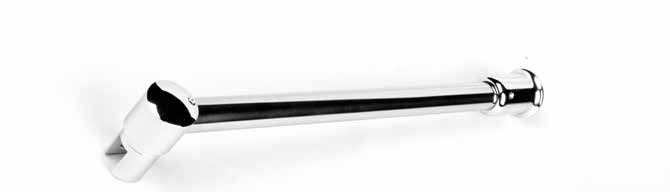

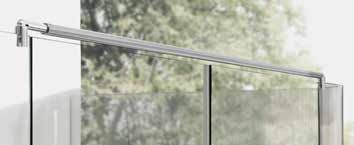

68 OBLÁ TELESKOPICKÁ STABILIZAČNÁ TYČ vynikajúca pevnosť vhodné atypické kotvenie do šikmých plôch a podobne dĺžka mm, v závislosti od modelu presné nastavenie dĺžky pomocou otáčania stredného dielu až po montáži umožňuje jednoduché doladenie polohy fixného dielu NASTAVITEĽNÁ TYČ STENA-SKLO 8432 nastaviteľné 360, na stene vo všetkých smeroch variabilná dĺžka mm mm mm mm mm mm mm mm mm mm mm mm NASTAVITEĽNÁ TYČ SKLO-SKLO 8434 nastaviteľné 360 variabilná dĺžka mm mm mm mm mm mm mm mm mm mm mm mm KATALÓG KÚPEĽNE 2016

69 EKONOMY OBLÉ - KOMPONENTY STABILIZAČNÝCH TYČÍ UPEVNENIE STABILIZAČNEJ TYČE NA SKLO - UZAVRETÉ STS-303 Materiál: Mosadz Montáž: otočné UPEVNENIE STABILIZAČNEJ TYČE NA STENU STS-302 Materiál: Mosadz Montáž: v uhle 45 0 Abr Abr dopyt dopyt UPEVNENIE STABILIZAČNEJ TYČE NA SKLO OTVORENÉ STS-304 Materiál Mosadz Montáž: otočné SPOJ V TVARE T STS-300 Materiál Mosadz UPEVNENIE STABILIZAČNEJ TYČE NA STENU STS-301 Materiál: Mosadz Montáž: na stenu, strop alebo do podlahy NASTAVITEĽNÉ UPEVNENIE TYČE NA STENU STS-308 Materiál Mosadz Abr dopyt STABILIZAČNÉ TYČE Uvedené ceny sú bez DPH 69

70 EKONOMY - KOMPONENTY STABILIZAČNÝCH TYČÍ - OBLÉ SPOJ SKLO-TYČ V POZDĹŽNOM SMERE STS-306 Materiál Mosadz SPOJ V TVARE I STS-307 Materiál Mosadz SPOJ STABILIZAČNEJ TYČE V TVARE L STS-305 Materiál Mosadz STABILIZAČNÁ TYČ SPŔCH - OBLÉ STS-1000 / 1300 / 2000 Materiál: Mosadz Priemer: 19 mm Tvar: Trubka Abr 1000 mm dopyt 1300 mm M N 2000 mm KATALÓG KÚPEĽNE 2016

71 EKONOMY - KOMPONENTY STABILIZAČNÝCH TYČÍ - HRANATÉ UPEVNENIE STABILIZAČNEJ TYČE NA SKLO - UZAVRETÉ UPEVNENIE STABILIZAČNEJ TYČE NA STENU STSH-303 STSH-302 Materiál: Mosadz Rozmery: 19x19 mm Materiál: Mosadz Rozmery: 19x19 mm Montáž: v uhle UPEVNENIE STABILIZAČNEJ TYČE NA SKLO - OTVORENÉ STSH-304 Materiál: Mosadz Rozmery: 19x19 mm SPOJ SKLO-TYČ V POZDĹŽNOM SMERE STSH-306 Materiál: Mosadz Sklo 6-10 mm UPEVNENIE STABILIZAČNEJ TYČE NA STENU STSH-301 Materiál: Mosadz Rozmery: 19x19 mm Montáž: na stenu, strop alebo do podlahy NASTAVITEĽNÉ UPEVNENIE TYČE NA STENU STSH-308 Materiál: Mosadz Rozmery: 19x19 mm Uvedené ceny sú bez DPH 71

72 SPOJ STABILIZAČNEJ TYČE V TVARE T STSH-300 Materiál: Mosadz SPOJ STABILIZAČNEJ TYČE V TVARE L STSH-305 Materiál: Mosadz STABILIZAČNÁ TYČ SPŔCH - HRANATÉ STSH mm KATALÓG KÚPEĽNE 2016

73 DORAZY DVERÍ DORAZ DVERÍ 8490 L Ľavá strana montáž na sklo bez nutnosti opracovania skla DORAZ DVERÍ 8490 R pravá strana montáž na sklo bez nutnosti opracovania skla DORAZ DVERÍ AKO T-ADAPTÉR 8491 pre 8474, 8475 a 8477 montáž na stabilizačnú tyč DORAZ DVERÍ SLÚŽIACI AKO VEŠIAK 8499 montáž na sklo bez nutnosti opracovania skla STABILIZAČNÉ TYČE Uvedené ceny sú bez DPH 73

74 DORAZ DVERÍ, ĽAVÝ 8274 L ľavá strana montáž na stenu DORAZ DVERÍ, PRAVÝ 8274 R pravá strana montáž na stenu OBOJSTRANNÝ DORAZ DVERÍ NA SKLO 8274 D montáž na sklo, potrebné vŕtanie do skla DORAZ NA DVERE PODLAHOVÝ 8440 montáž na podlahu alebo na stenu KATALÓG KÚPEĽNE 2016

75 MADLÁ

76 OVÁLNE JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm / pár JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 8293 hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm s gumeným dorazom OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 8294 hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm s gumeným dorazom / pár JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm materiál brúsená nerez hrúbka skla 6 / 8 / 10 / 12 mm priemer 32 mm M / pár JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 3249 hrúbka skla 4 / 6 / 8 mm priemer 22 mm OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 3066 hrúbka skla 6 / 8 /10 mm priemer 32 mm Gm / pár 76 KATALÓG KÚPEĽNE 2016

77 OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ hrúbka skla 4 / 6 / 8 mm priemer 22 mm hrúbka skla 6 / 8 /10 / 12 mm priemer 50 mm B Gm / pár / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 3267 MS101 hrúbka skla 6 / 8 / 10 / 12 mm priemer 40 mm hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm materiál - hliník Gm B / pár / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS140 hrúbka skla 6 / 8 / 10 / 12 mm priemer 25 mm materiál - mosadz OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS209 hrúbka skla 6 / 8 / 10 / 12 mm priemer 28 mm materiál - mosadz Abr / pár dopyt / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS210 hrúbka skla 6 / 8 / 10 / 12 mm priemer 32 mm materiál - hliník OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS102 hrúbka skla 6 / 8 / 10 / 12 mm priemer 32 mm materiál - hliník Abr dopyt / pár / pár MADLÁ Uvedené ceny sú bez DPH 77

78 OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS108 hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm materiál - hliník OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS107 hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm materiál - hliník / pár / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS104 hrúbka skla 6 / 8 / 10 / 12 mm priemer 30 mm materiál - hliník JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ MS211 hrúbka skla 6 / 8 / 10 / 12 mm priemer 40 mm materiál - mosadz 9.00 / pár / pár JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ mm priemer 40 mm priemer Gm B OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 2827 hrúbka skla 8 / 10 mm priemer 50 mm OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 2927 hrúbka skla 6 / 8 / 10 / 12 mm rozmer 65x65 mm / pár / pár 78 KATALÓG KÚPEĽNE 2016

79 HRANATÉ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ rozmer 28x46 mm materiál - Zamak rozmer 28x46 mm materiál - Zamak / pár / pár JEDNOSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 8275 rozmer 28x46 mm materiál - Zamak OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 8378 rozmer 32x32 mm materiál - Zamak / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ 8252 MS206 rozmer 32x32 mm materiál - Zamak hrúbka skla 6 / 8 / 10 / 12 mm rozmer 25x25 mm materiál - mosadz / pár / pár JEDNOSTRANNÉ MADLO SKLENENÝCH DVERÍ 8379 špeciálne madlo do zapustenej diery úplne ploché z vnútra s výsuvnou úchytkou hrúbka skla 8 / 10 mm priemer 57 mm Technické detaily MADLÁ Uvedené ceny sú bez DPH 79

80 ŠPECIÁLNE JEDNOSTRANNÉ MADLO SKLENENÝCH DVERÍ 8276 dĺžka 260 mm materiál - Zamak OBOJSTRANNÉ MADLO SKLENENÝCH DVERÍ 8277 dĺžka 260 mm materiál - Zamak / pár JEDNOSTRANNÁ NALEPOVACIA MUŠĽA NA SKLENENÉ DVERE MUŠĽA NA SKLENENÉ DVERE MU šírka/výška materiál brúsený antikor MU x100 mm MU x120 mm MU x150 mm M MU65 hrúbka skla 8/10 mm priemer 65 mm materiál brúsený antikor M OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ OBOJSTRANNÉ MADLO SKLENENÝCH DVERÍ hrúbka skla 6 / 8 / 10 / 12 mm výška 50 mm materiál - Zamak hrúbka skla 6 / 8 / 10 / 12 mm výška 300 mm materiál - Zamak / pár / pár OBOJSTRANNÉ MADIELKO SKLENENÝCH DVERÍ V mm 50 mm / pár 80 KATALÓG KÚPEĽNE 2016

81 TESNIACE HORIZONTÁLNE PROFILY

82 SPODNÁ HRANA DVERÍ S OCHRANOU PROTI ZÁPLAVOVEJ VLNE Profily Tesnenie PROFIL NA OCHRANU PROTI ZÁPLAVOVEJ VLNE 8535 dĺžka 1860 mm materiál leštený hliník set obsahuje aj ukončovacie krytky 8590 TESNENIE SPODNEJ HRANY SKLA 8864 hrúbka skla 6-8 mm mm hrúbka skla mm mm transparentné Ge sklo 6-8 mm sklo mm PROFIL NA OCHRANU PROTI ZÁPLAVOVEJ VLNE OZV-01 dĺžka 2490 mm materiál leštený hliník TESNENIE SPODNEJ HRANY SKLA TS-10 hrúbka skla 6-8 mm Ge E sklo 6-8 mm PROFIL NA OCHRANU PROTI ZÁPLAVOVEJ VLNE 8590 dĺžka 2010 mm materiál leštený hliník Ge PROFIL NA OCHRANU PROTI ZÁPLAVOVEJ VLNE materiál transparentný akryl mm OZV mm KATALÓG KÚPEĽNE 2016

83 UKONČOVACIE KRYTKY A SPOJE PRE LIŠTU 8590 UKONČOVACIA KRYTKA PRIAMA ĽAVÁ/PRAVÁ 8591 L/R UKONČOVACIA KRYTKA 90 ĽAVÁ/PRAVÁ UKONČOVACIA KRYTKA NA 135 ĽAVÁ/PRAVÁ 8596 UKONČOVACIA KRYTKA NA 135 ĽAVÁ/PRAVÁ na použitie na strane pántu na použitie na strane madla - oproti pántom UKONČOVACIA KRYTKA 90 ĽAVÁ/PRAVÁ SPODNÁ HRANA DVERÍ PRE OHÝBANÉ SKLO Profily Tesnenie PROFIL NA OCHRANU PROTI ZÁPLAVOVEJ VLNE TESNENIE SPODNEJ HRANY SKLA 8881 profil je vytvarovaný do švrťkruhu o polomere 500 mm materiál - hliník 90 R tesnenie je tvarované do oblúka hrúbka skla 6-8 mm B Ge 794* sklo 6-8 mm profil je vytvarovaný do švrťkruhu o polomere 550 mm materiál - hliník B Ge tesnenie je tvarované do oblúka hrúbka skla 6-8 mm sklo 6-8 mm TESNIACE HORIZONTÁLNE PROFILY Uvedené ceny sú bez DPH 83

84 SPODNÁ HRANA DVERÍ BEZ OCHRANY PROTI ZÁPLAVOVEJ VLNE TESNENIE SPODNEJ HRANY SKLA 8863 (alt. TS-13) hrúbka skla 6-8 mm dĺžka 2010 mm TESNENIE SPODNEJ HRANY SKLA 8864 hrúbka skla 6-8 mm mm hrúbka skla mm mm sklo 6-8 mm sklo 6-8 mm sklo mm TESNENIE SPODNEJ HRANY SKLA 8876 hrúbka skla mm dĺžka 2500 mm TESNENIE SPODNEJ HRANY SKLA TS-10 hrúbka skla 6-8 mm sklo mm sklo 6-8 mm NAME 8866 hrúbka skla 8 mm dĺžka 2010 mm KATALÓG KÚPEĽNE 2016

85 TESNIACE VERTIKÁLNE PROFILY

86 SPOJ SKLO - SKLO 90 TESNENIE FIX - DVERE 8861 (alt. TS-01 / 2) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm na dopyt 3000 mm sklo 6-8 mm sklo mm TESNENIE FIX - DVERE S DORAZOM 8855 (alt. TS-28) hrúbka skla 6-8 mm dĺžka, 2010 mm na dopyt 2500 mm sklo 6-8 mm MAGNETICKÉ TESNENIE FIX - DVERE MAGNETICKÉ TESNENIE NA (alt. TS-42) hrúbka skla 6-8 mm, dĺžka 2500 mm hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm sklo 6-8 mm sklo 6-8 mm sklo mm / pár SPOJ SKLO - SKLO / pár TESNENIE FIX - DVERE hrúbka skla 6-8 mm dĺžka 2010 mm, na dopyt 2500 mm sklo 6-8 mm MAGNETICKÉ TESNENIE NA (alt. TS-44) hrúbka skla 6-8 mm dĺžka 2010 mm, na dopyt 2500 mm sklo 6-8 mm / pár MAGNETICKÉ TESNENIE NA hrúbka skla 6-8 mm, 2010 mm hrúbka skla mm, 2500 mm TESNENIE FIX - DVERE 8861 (alt. TS01,2) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm na dopyt 3000 mm sklo 6-8 mm sklo mm sklo 6-8 mm sklo mm / pár KATALÓG KÚPEĽNE 2016

87 SPOJ SKLO - SKLO 180 MAGNETICKÉ TESNENIE NA (alt. TS-46) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm MAGNETICKÉ TESNENIE NA (alt. TS-40) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm sklo 6-8 mm sklo mm sklo 6-8 mm sklo mm / pár / pár TESNENIE FIX - DVERE MAGNETICKÉ TESNENIE NA (alt. TS-18) 8854 hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm hrúbka skla 6-8 mm, dĺžka 2010 mm na dopyt 2500 mm sklo 6-8 mm sklo mm sklo 6-8 mm / pár TESNENIE FIX - DVERE TESNENIE FIX - DVERE S DORAZOM (alt. TS-26) hrúbka skla mm, dĺžka 2500 mm na dopyt 3000 mm hrúbka skla 6-8 mm, dĺžka 2010 mm na dopyt 2500 mm sklo mm sklo 6-8 mm TESNENIE FIX - DVERE 8861 (alt. TS-01 / 2) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm na dopyt 3000 mm sklo 6-8 mm sklo mm TESNENIE FIX - DVERE TS-23 hrúbka skla 6-8 mm dĺžka 2500 mm sklo 6-8 mm TESNIACE VERTIKÁLNE PROFILY Uvedené ceny sú bez DPH 87

88 SPOJ SKLO - SKLO 180 TESNENIE FIX - DVERE TESNENIE FIX - DVERE TS-70 TS- 05 / 06 (8865) / 07 hrúbka skla 8 mm dĺžka 2200 mm sklo 8 mm hrúbka skla 6 mm (TS-05) hrúbka skla 8 mm (TS-06 / 8865) hrúbka skla 10 mm (TS-07) dĺžka 2500 mm TESNENIE FIX - DVERE TS-04 hrúbka skla 8 mm dĺžka 2200 mm Kod hrúbka skla Cena TS-05 6 mm /kus TS-06 / mm /kus TS mm /kus sklo 8 mm SPOJ POSUVNÝCH DVERÍ TESNENIE POSUVNÝCH DVERÍ 8858 hrúbka skla 6-8 mm, dĺžka 2010 mm na dopyt 2500 mm TESNENIE POSUVNÝCH DVERÍ B151 hrúbka skla 8-10 mm, dĺžka 2200 mm sklo 6-8 mm sklo 8-10 mm SPOJ SKLO SKLO S VARIABILNE NASTAVITEĽNÝM UHLOM MAGNETICKÉ TESNENIE SKLO-SKLO OD 90 DO hrúbka skla 6-8 mm, dĺžka 2010 mm na dopyt 2500 mm sklo 6-8 mm / pár KATALÓG KÚPEĽNE 2016

89 SPOJ STENA-SKLO 90 TESNENIE SKLO - STENA 8861 (alt. TS01,2) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm na dopyt 3000 mm sklo 6-8 mm sklo mm Na strane pántu TESNENIE SKLO - STENA 8862 (alt. TS-32) hrúbka skla 6-8 mm, dĺžka 2010 mm na dopyt 2500 mm sklo 6-8 mm TESNENIE SKLO - STENA 8876 hrúbka skla mm sklo mm Na strane madla TESNENIE SKLO - STENA 8861 (alt. TS-01,2) hrúbka skla 6-8 mm, 2010 mm na dopyt 2500 mm hrúbka skla mm, 2500 mm na dopyt 3000 mm sklo 6-8 mm sklo mm TESNENIE SKLO - STENA 8876 hrúbka skla mm dĺžka 2500 mm sklo mm PROFILY NA STENU PRE 8855 / 8861 / 8851 / 8853 / 8849 PRE 8850 / 8852 / 8856 / 8857 / (alt. TS-2500) 8883 hliníkový profil určený na uchytenie jedného tesnenia a montáž na stenu. nahrádza tak funkciu druhého skla pod uhlom 90 Ge E profil určený na uchytenie jedného tesnenia a montáž na stenu. nahrádza tak funkciu druhého skla pod uhlom 180 dĺžka 2500 mm sklo 6-8 mm sklo mm 2010 mm 2500 mm mm TESNIACE VERTIKÁLNE PROFILY Uvedené ceny sú bez DPH 89

90 DRŽIAKY UTERÁKOV

91 OVÁLNE VEŠIAK NA UTERÁK 8686 montáž na sklo pomocou obyčajnej, zapustenej diery alebo aj na stenu dĺžka 1000/1500 mm určená na skrátenie na stavbe priemer trubky 16 mm, priemer úchytov 22 mm Ge 1000 mm 1500 mm montáž na stenu montáž na sklo s obyčajnou dierou montáž na sklo so zapustenou dierou VEŠIAK NA UTERÁK S MADIELKOM 8687 montáž na sklo integrované madielko z vnútornej strany dĺžka 1000 mm určená na skrátenie na stavbe priemer trubky 16 mm, priemer úchytov 22 mm Ge VEŠIAK NA UTERÁK 8696 hrúbka skla 8-10 mm priemer 24 mm, dĺžka 50 mm DRŽIAKY UTERÁKOV Uvedené ceny sú bez DPH 91

92 HRANATÉ VEŠIAK NA UTERÁK 8688 montáž na sklo pomocou obyčajnej, zapustenej diery alebo aj na stenu dĺžka 1000/1500 mm určená na skrátenie na stavbe priemer trubky 16 mm, priemer úchytov 22 mm 1000 mm 1500 mm montáž na stenu montáž na sklo s obyčajnou dierou montáž na sklo so zapustenou dierou VEŠIAK NA UTERÁK S MADIELKOM 8689 montáž na sklo integrované madielko z vnútornej strany dĺžka 1000 mm určená na skrátenie na stavbe priemer trubky 16 mm, priemer úchytov 22 mm VEŠIAK NA UTERÁK SO ZAPUSTENÝM UKOTVENÍM VEŠIAK NA UTERÁK hrúbka skla 8-10 mm, zapustená diera rozmer 22x22 mm, dĺžka 41 mm hrúbka skla 8-10 mm rozmer 22x22 mm, dĺžka 41 mm KATALÓG KÚPEĽNE 2016

93 ÚCHYTY NA POLIČKY

94 DRŽIAK SKLENENEJ POLIČKY hrúbka skla 6-10 mm rozmer 30x30x44 mm DRŽIAK SKLENENEJ POLIČKY hrúbka skla 6-12 mm priemer 25 mm dĺžka cca 150 mm B B *všetky RAL farby *všetky RAL farby DRŽIAK SKLENENEJ POLIČKY DP600 hrúbka skla 6-10 mm rozmer 15x27 mm DRŽIAK SKLENENEJ POLIČKY DP560 hrúbka skla 4-8 mm rozmer 30x27 mm DRŽIAK SKLENENEJ POLIČKY DP610 hrúbka skla 4-8 mm rozmer 30x27 mm B M *všetky RAL farby DRŽIAK SKLENENEJ POLIČKY DP570 hrúbka skla 4-8 mm rozmer 50x27 mm DRŽIAK SKLENENEJ POLIČKY DP620 hrúbka skla 4-8 mm rozmer 50x27 mm B M *všetky RAL farby KATALÓG KÚPEĽNE 2016

95 DRŽIAK SKLENENEJ POLIČKY DP565 hrúbka skla 4-8 mm rozmer 100x27 mm DRŽIAK SKLENENEJ POLIČKY 2877 hrúbka skla 6-10 mm priemer 22 mm B M B M *všetky RAL farby ,70 *všetky RAL farby DRŽIAK SKLENENEJ POLIČKY SKLENENÁ POLICA DP555 Max. nosnosť 20 kg Hrúbka materiálu 4-44 mm Kalené bezpečnostné sklo 6 mm s leštenými hranami 2x Poistné vŕtanie Ø 10 mm na úchyt 800 x 195 x 6 mm DRŽIAK SKLENENEJ POLIČKY SKLENENÁ POLICA DP Max. nosnosť 20 kg Hrúbka materiálu 4-24 mm Kalené bezpečnostné sklo 6 mm s leštenými hranami Poistné vŕtanie Ø 10 mm na úchyt 398 x 195 x 6 mm DRŽIAK SKLENENEJ POLIČKY DP525 Max. nosnosť 20 kg Hrúbka materiálu 4-22 mm SKLENENÁ POLICA Kalené bezpečnostné sklo 6mm s leštenými hranami 2x Poistné vŕtanie Ø 10 mm na úchyt 800 x 195 x 6 mm ÚCHYTY NA POLIČKY Uvedené ceny sú bez DPH 95

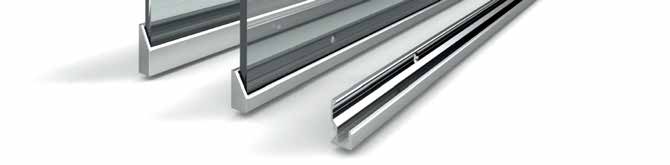

96 PROFILY NA UCHYTÁVANIE ZRKADIEL PROFIL NA UCHYTÁVANIE ZRKADIEL 20MM NA OBJEDNÁVKU ZP20 maximálna hrúbka skla 6mm predná pohľadová hrana výšky 10mm E mm 5.60 / meter ZPP profil na podloženie zrkadla 2,30 / meter ZPK20 / (L alebo P) koncová krytka pre profil výšky 20 mm materiál - plast vo farbe prírodného hliníka pravá aj ľavá KATALÓG KÚPEĽNE 2016

97 PROFIL NA UCHYTÁVANIE ZRKADIEL 35MM NA OBJEDNÁVKU ZP35 maximálna hrúbka skla 6mm predná pohľadová hrana výšky 20mm 7 35 E B mm / meter 13 ZPP profil na podloženie zrkadla 2,30 / meter ZPK35 / (L alebo P) koncová krytka pre profil výšky 35 mm materiál - plast vo farbe prírodného hliníka pravá aj ľavá 1.20 Uvedené ceny sú bez DPH 97

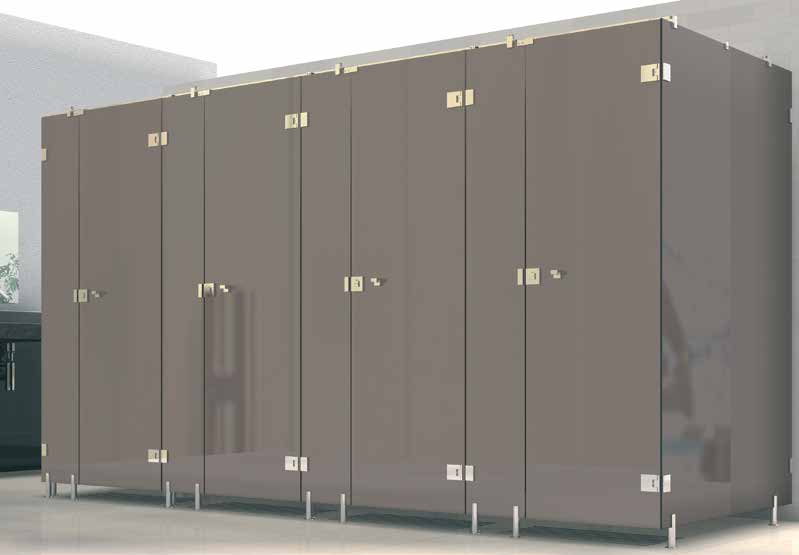

98 KABÍNY

99 FLAMEA+ Povrchové úpravy špeciálne komponenty na prepojenie 3 skiel v jednom spoji materiál - zamak obojstranne otváravé pánty neobmedzene nastaviteľný nulový bod a dovieranie do posledného centimetra tesniaci profil prerušený v oblasti pántu optimalizovaný na použitie bez tesniaceho profilu vhodné pre bezpečnostné kalené sklo hrúbky 6, 8 a 10 mm maximálne rozmery skla: 1000 mm x 2250 mm pri 8 mm = nosnosť (2 Pánty): 45 kg maximálna šírka dverného krídla 1000 mm oválne diery na montážnej platni pre lepšie nastavenie pri montáži žiadne viditeľné skrutky špeciálne verzie pántov na WC kabíny (dvojité pánty s kotvením na fixný diel a pod) so špeciálnymi podložkami vhodné aj do sauny nevhodné pre stavbu okrúhlych spŕch kovania nevyžadujú žiadnu údržbu Stabilizačné tyče Strana 65 Pánty Strana 100 Spoje Strana 101 Zámky Strana 101 Podpery fixného dielu Strana 100 KABÍNY Uvedené ceny sú bez DPH 99

100 Flamea+ panty FLAMEA+, SKLO STENA obojstranné otváranie 90 nastaviteľný nulový bod jednostranná montážna platňa potrebný výrez skla neviditeľné skrutky vďaka krycej platničke FLAMEA+, SKLO SKLO obojstranné otváranie 90 nastaviteľný nulový bod diery namiesto výrezu umožňujú ľubovoľné osadenie dverného krídla voči fixnému dielu 85,50 87,50 110,50 119,50 122,50 149,50 FLAMEA+, SKLO SKLO-SKLO 90 FLAMEA+, SKLO SKLO-SKLO spoj fixného dielu a dvoch dverných krídel 2x obojstranné otváranie 90 nastaviteľný nulový bod diery namiesto výrezu umožňujú lubovoľné osadenie dverných krídiel voči fixnému dielu spoj dvoch fixných dielov a dverného krídla obojstranné otváranie 90 nastaviteľný nulový bod diery namiesto výrezu umožňujú lubovoľné osadenie dverných krídiel voči fixnému dielu Podpery fixného dielu FLAMEA+ KYVNÝ PÁNT, SKLO SKLO otváranie v oboch smeroch 90 v závislosti na tesniacom profile nastaviteľný nulový bod potrebný výrez skla neviditeľné skrutky vďaka krycej platničke PODPERA FIXNÉHO DIELU hrúbka skla mm priemer 30 mm, výška 130 mm M ,50 120,50 149, KATALÓG KÚPEĽNE 2016

101 Flamea+ spoje PEVNÝ ÚCHYT SKLO STENA oválne diery na montážnej platni žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla SPOJOVNÍK SKLO STENA obojstranná montážna platňa oválne diery na montážnej platni žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla PEVNÝ ROHOVNÍK SPOJOVNÍK SKLO SKLO žiadne viditeľné skrutky potrebný výrez alebo vŕtanie do skla FLAMEA+, SKLO SKLO-SKLO obojstranná montážna platňa žiadne viditeľné skrutky potrebné vŕtanie do skla Flamea+ Zámky ZÁMOK A PROTIKUS SO ZÁPADKOU VO VNÚTRI A MADIELKOM ZVONKA ZÁMOK A PROTIKUS SO ZÁPADKOU VO VNÚTRI A INDIKÁTOROM UZAMKNUTIA ZVONKA zámok na dvere a protikus na bočný fixný diel uzamykanie zvnútra pomocou západky a madielko z vonkajšej strany zámok na dvere a protikus na bočný fixný diel uzamykanie zvnútra pomocou západky a madielko a indikátor uzamknutia z vonkajšej strany (zelená/červená) KABÍNY Uvedené ceny sú bez DPH 101

102 102 KATALÓG KÚPEĽNE 2016

103 PRÍSLUŠENSTVO Uvedené ceny sú bez DPH 103

104 SKRUTKY NEREZOVÉ SKRUTKY DRZ / DRZD Drevoskrutka so zapustenou hlavou Dĺžka Ø5 Ø6 Balenie Technické detaily Ø5 Ø6 dk k TX25 TX25 Drevoskrutka so zapustenou hlavou a driekom Dĺžka Ø5 Ø6 Balenie DRF DRFV Samorezná skrtuka Samovrtná skrtuka Dĺžka Ø6.5 Balenie Dĺžka Ø5.5 Ø6 Balenie HMOŽDINKY A KOTVY SX výkonná nylonová hmoždinka Rozmery SX SX R Balenie SX6x SXR6x SX8x SXR8x SX10x SXR10x UX 9,10 8,60 6,00 6,10 5,75 4,95 SX - predĺžená, bez límca SX - s límcom univerzálna nylonová hmoždinka pre všetky stavebné materiály Rozmery UX UX R Balenie UX6x UX6x UX6x UX6x UX8x UX8x UX10x UX10x ,50 7,60 8,10 8,30 10,30 10,50 9,30 9,35 UX - bez límca UX R - s límcom 104 KATALÓG KÚPEĽNE 2016

105 NÁSTROJE MOMENTOVÝ KĽÚČ 8000ST8 Presnosť: ± 3% udávanej hodnoty Jednoramenný nastaviteľný momentový kľúč s ochranou proti neúmyselnej zmene nadstaveného momentu. Pre kontrolované dotiahnutie skrutky podľa predpísaného uťahovacieho momentu. ZAHNUTÝ INBUSOVÝ KĽÚČ 8479ST8 4 mm zahnutý inbusový kľúč, vhodný na nastavovanie nulovej polohy pántov rady Pillango NOŽNICE NA TESNENIA Z061 Nožnice na presné a profesionálne delenie a zastrihovanie tesnení sprchovacích kútov. Z jeden náhradný nôž Z päť náhradných nožov PRÍSLUŠENSTVO Uvedené ceny sú bez DPH 105

106 VRTÁKY VRTÁKY PROFI VPORC Profesionálny vrták do dlažby, skla a keramiky s extrémne tvrdým hrotom novej generácie. UNIVERZÁLNY VRTÁK VP Univerzálny vrták do kameňa, kovu s hrotom z tvrdokovu. DIAMANTOVÝ VRTÁK VDK Diamantový korunkový vrták na upínanie pomocou šesťhranu do vŕtačky. Vŕtanie pri maximálne 3000ot./min vhodný na mramor, žulu porcelán, keramiku sklo a podobne. Vŕtanie za vlhka. Po ukončení vŕtania každej diery nutné vyčistiť priloženým šesťhranným kľúčom. Nevhodný na použitie s Aku vŕtačkou! Kód Ø Dĺžka VPorc4x mm VPorc5x mm VPorc6x mm VPorc8x mm VPorc10x mm VPorc Sada Sada vrtákov Kód Ø Dĺžka VP-5x mm VP-6x mm VP-8x mm VP-10x mm VP-12x mm Kód Ø Dĺžka VDK mm VDK mm VDK mm VDK mm DIAMANTOVÁ KORUNKA DK Diamantová korunka na upínanie pomocou M14 do uhlovej brúsky. Vŕtanie pri maximálne 12000ot./min vhodný na mramor, žulu, gres, kameninu a betón. Vŕtanie za sucha. Kód Ø Dĺžka DK mm DK mm ÚDRŽBA SKLA POVRCHOVÝ ČISTIČ SKLA ČISTIČ Povrchový čistič skla od vodného kameňa. Zabezpečí hĺbkové čistenie povrchu skla. Vhodný pred následnou úpravou povrchu skla ako náter farby, úprava proti usadzovaniu vodného kameňa a podobne. POVRCHOVÁ ÚPRAVA SKLA LAK Povrchová úprava skla pred usadzovaním vodného kameňa na povrchu KATALÓG KÚPEĽNE 2016

107 ZABEZPEČENIE PROTI VYKLZOVANIU SKLA EXCENTRICKÉ VLOŽKY DO DIER 8121KU / 8149 KU Dvojexcentrická vložka do dier priemeru 18 a 16 mm, ktorá slúži ako dodatočné zabezpečenie skla proti vykĺznutiu z pántu. Kód Ø von Ø vnút hrúbka balenie 8121KU KU PODLOŽKY FIXNÝCH SKIEL 8870KU 100 X 80 mm balenie obsahuje 2 ks 2 mm hrubých a 2 ks 3 mm hrubých podložiek Vysokotransparentné podložky slúžia na jednoduchú a profesionálnu monáž fixných dielov. Sklo sa položí na dve podložky potrebnej hrúbky, čím sa zafixuje proti posúvaniu a následne sa vzniknutá špára vytmelí PROTIŠMYKOVÉ PODLOŽKY 8877HZ 70 x 90 mm Špeciálna podložka, ktorá sa pri montáži na klzké povrchy ako sklo alebo klzké obklady vkladá medzi montážnu platňu pántu a podklad, čím sa vytvorí protišmyková vrstva PODLOŽKY FIXNÝCH SKIEL PSB 6 X 50 mm v rôznych hrúbkach Balenie obsahuje 100 ks podložiek Vysokotransparentné podložky slúžia na jednoduchú a profesionálnu montáž fixných dielov. Sklo sa položí na dve podložky potrebnej hrúbky, čím sa zafixuje proti posúvaniu a následne sa vzniknutá špára vytmelí. KOD (a) x (b) x (l) na balenie PSB040 1 x 6 x 50 mm PSB080 2 x 6 x 50 mm PSB125 3 x 6 x 50 mm PSB156 4 x 6 x 50 mm 100 PSB250 6 x 6 x 50 mm PSB x 6 x 50 mm Cena 8,50 9,60 10,30 11,80 17,90 29,10 PRÍSLUŠENSTVO Uvedené ceny sú bez DPH 107
