1 I N D U S T R I A L P R O D U C T S A N D S E R V I C E S 4410 Plynová mechanická upchávka pre nízku n obvodovú rýchlosť Vhodná pre Miešadlá/Reaktory, Autoklávy/Blendery Potraviny & Chémia & Farmácia

2 Plynové upchávky pre nízke n rýchlosti V V chemických, farmaceutických, potravinárskych, rskych, prípadne padne petrochemicko/rafin /rafinérskych rskych prevádzkach sa používaj vajú miešadl adlá, autoklávy vy,, reaktory, sušiče prípadne padne iné pomalobežné zariadenia ktoré sú hlavnými časťami ami technológie. Čistota, zabránenie kontaminácii výsledného produktu, prísne emisné limity a HSE/BSE predpisy sú v týchto prevádzkach podstatné. -2-2

3 Plynové upchávky pre nízke n rýchlosti Benefity plynových upchávok Odstránenie tvorby tepla na plochách upchávok Eliminovaná možnosť znehodnotenia produktu Eliminovaná potreba podporných systémov náročných na údržbu a obsluhu Nízky krútiaci moment/spotreba energie Takmer eliminované otery tesniacich plôch Vysoko spoľahlivé pri médiách citlivých na teplotu S výhodami použiteľné na: Miešadlách/Agitátoroch, Blenderoch, Reaktoroch, Sušičoch, Extruderoch, Autoklávoch, Odstredivkách, Čerpadlách, Vývevách -3-3

4 Prečo o hydrostatické upchávky? Klasické hydrodynamické plynové upchávky majú špeciálnu geometriu plôch s protidrážkami v ktorých sa od určitej rýchlosti vytvára pretlak. Tento tvorí plynový vankúš na ktorom vzájomne bezdotykovo plávajú tesniace plochy. Tento fyzikálny jav sa vytvára hydrodynamicky od určitej rýchlosti, ktorá je min. cca 1,25m/s Tok plynu Tlakové pole -4-4

5 Hydrodynamické (Špirálové drážky Smer toku plynu Tlakové pole -5-5

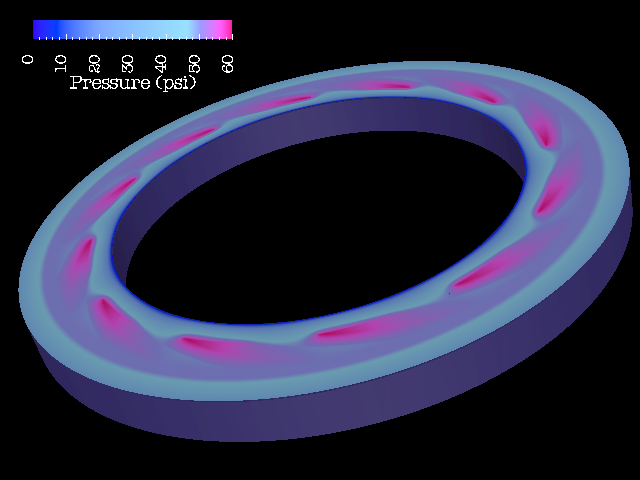

6 Hydrodynamic Flow Analysis Hydrostaticky Hydrodynamicky Distribúcia tlaku -6-6

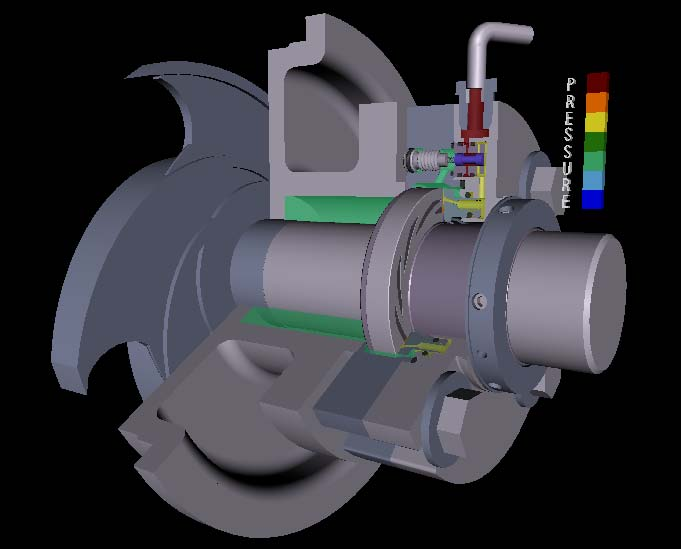

7 4410 Hydrostatická Plynová upchávka Limity Rýchlosť - 0+ to 250 otáčok (do 1.25 m/sec) - Maximálna rýchlosť 1500 otáčok (7.6 m/sec) Tlak - Plné vákuum až 10,3 bar g Teplota o C -7-7

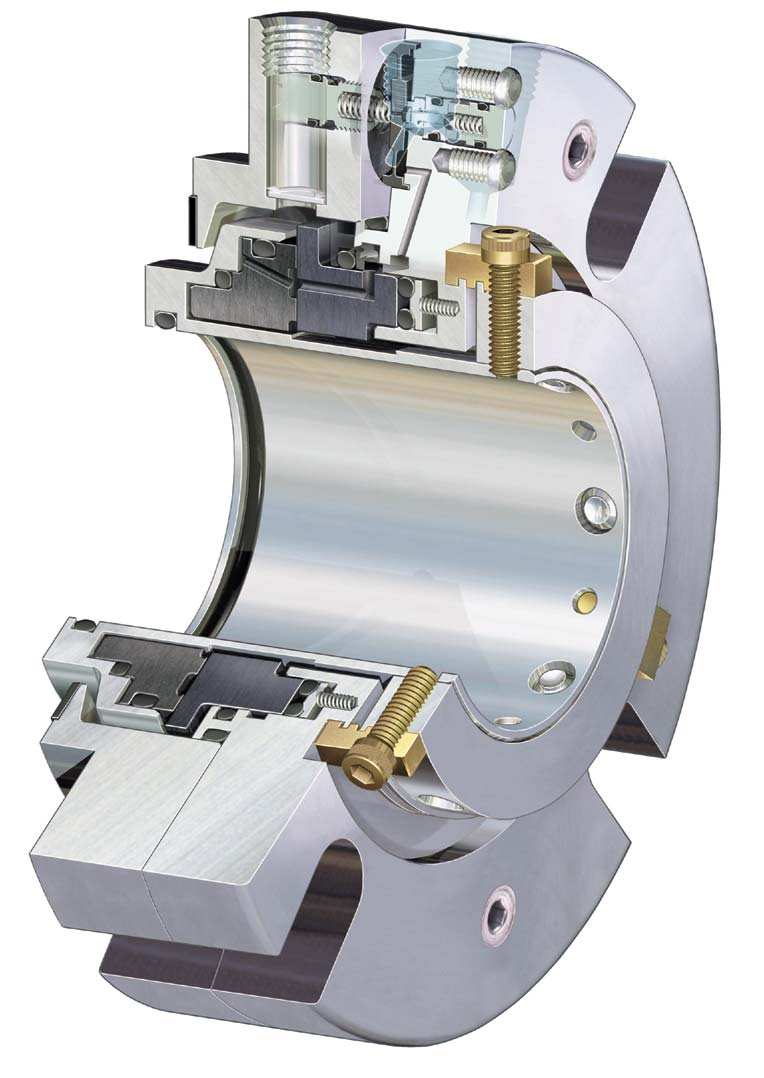

8 4410 Technické vylepšenia enia Samoregulácia tlaku plynu (IGCS) On the Fly Optimalizácia tesnosti Tesniace plochy - Od bezkontaktnej po kontaktnú prevádzku - Obojsmerná rotácia - Plochy sa nikdy nelepia a nezadierajú Drážky o-krúžkov navrhnuté pre plynové upchávky - O-krúžky sa neposúvajú - Pod o-krúžkami je leštená plocha - Upchávka sa sama ustavuje podľa teplotnej rozťažnosti Znížený počet tesniacich komponentov - Je to dvojitá plynová koncentrická upchávka -8-8

9 4410 Technické vylepšenia enia Samoregulácia Upchávka má integrovaný systém vyrovnávanie tlakovej diferencie plynu Smart Seal Technology. Výhody sú: - Nižšie náklady na investíciu (Nie je potrebný kompletný plynový panel) - Tlak plynu je automaticky nastavovaný podľa procesného tlaku v komore alebo miešadle - Nižšia spotreba plynu - On the Fly optimalizácia upchávky podľa podmienok okolia - Hrúbka plynového filmu nie je taká podstatná ako pri iných technológiách 4410 nastavuje tlak plynu mechanicky Klasické plynové upchávky potrebujú väčší prietok plynu a plynový film aby dosiahli separovanie tesniacich plôch. -9-9

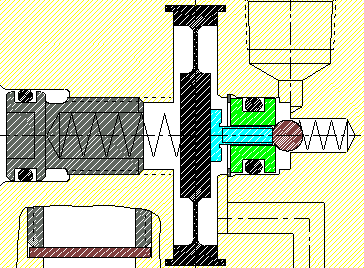

10 Regulátor tlakovej diferencie (IGCS) 1. membrána 2. Skrutka nastavenia diferencie 3. Nastavovacia pružina 4. Guľový ventil 5. piest N 2 prívod Tlak z procesu Regulovaný tlak do upchávky

11 4410 Technické vylepšenia enia Tvar plôch Bezkontaktná aj kontaktná prevádzka - V normálnej prevádzke je upchávka 4410 navrhnutá na jemný kontakt s protiľahlou plochou. - Takáto konštrukcia minimalizuje spotrebu plynu (náklady na výrobu a rozvod N2 sú vysoké) - V prípade ak poklesne tlak dusíka, prípadne z iných dôvodov sa preruší prívod dusíka, upchávka bude tesniť v kontaktnom režime ako klasická mechanická upchávka. - Keď sa obnoví prívod plynu, upchávka sa sama nastaví do režimu bezkontaktného
