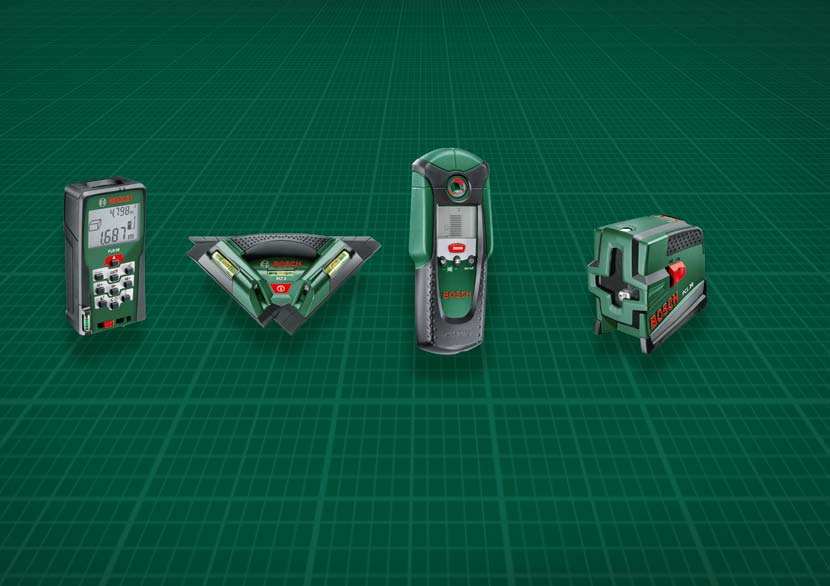

1 Vaša mierka presnosti: meracia technika od firmy Bosch. Meranie PLR 25, PLR 50 a PMB 300 L. Nivelovanie PCL 10, PCL 20, PLT 2 a PLL 5. Detekcia PDO Multi a PDO 6.

2 1619GU1055 SK Vytlačené v Spolkovej republike Nemecko Technické zmeny vyhradené. Výrobca nie je zodpovedný za chyby tlače. Robert Bosch spol. s r. o. Elektrické náradie Dr. Vladimíra Clementisa Bratislava 29 Slovenská republika

3 Presnejšie to už nejde: laserové merače vzdialeností od firmy Bosch. Laserové merače vzdialeností PLR 25 a PLR 50 od firmy Bosch sú vybavené najmodernejšou laserovou technológiou. Pre výsledky merania s tou najvyššou mierou presnosti a spoľahlivosti. Pretože jedno je isté: presnejšie ako laserom, sa už merať nedá. Laserové meranie s prístrojmi PLR 25 a 50 Presné meranie laserom. Presnosť merania ± 2 mm (nezávisle od vzdialenosti). Na porovnanie: meranie ultrazvukom Meranie kužeľom ultrazvuku. Presnosť merania ± 50 mm na 10 m.

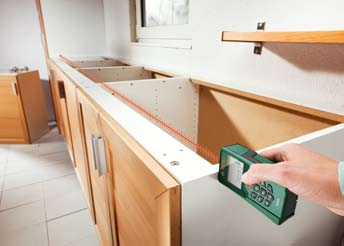

4 Dĺžky, plochy a objemy úplne bez výrazu približne. Zamieriť na cieľ, stlačiť tlačidlo merania a odčítať presný výsledok merania. Takto jednoducho zistíte s laserovými meračmi vzdialeností Bosch PLR 25 a PLR 50 vzdialenosti, plochy alebo objemy priestorov bez dlhého času na prípravu. Obzvlášť praktické: môžete merať od prednej alebo zadnej hrany prístrojov. S laserovým bodom a pomôckou na zamierenie presne zamierite na svoj cieľ do vzdialenosti 25 m (PLR 25) alebo dokonca až 50 m (PLR 50) a spoľahlivo, okamžite sa na veľkom displeji dozviete výsledok. Meranie 3

5 PLR 25 a PLR 50 Laserové merače vzdialeností od firmy Bosch Presný bod merania sa zobrazuje prostredníctvom laserového bodu do vzdialenosti až 25 m (PLR 25), príp. 50 m (PLR 50). Vďaka veľkému displeju môžete všetky výsledky meraní ľahko odčítať. Meranie od prednej a zadnej hrany umožňuje použitie prístroja PLR 25 a PLR 50 aj na ťažko dostupných miestach. Mäkká tlmiaca vložka Softgrip sa nešmýka a bezpečne sedí v ruke. Integrovaná pomôcka na zamierenie napomáha pri zameriavaní cieľa vo veľkých vzdialenostiach. Praktické funkčné tlačidlá uľahčujú obsluhu vďaka zrozumiteľným symbolom, napr. pri vypočítavaní plôch a objemov. Extrémne kompaktné: prístroje PLR 25 a PLR 50 sa zmestia do každej tašky alebo vrecka. Novinka! PLR 25 Rozmery (v x š x h) 100 x 55 x 25 mm Pracovný rozsah 0,05 25 m Presnosť merania ± 2 mm Typ lasera 635 nm, trieda 2 Základná rovina merania zadná hrana, predná hrana Výpočet plôch, objemov Sčítavanie, odčítavanie Kontinuálne (trvalé) meranie Funkcia Pytagorovej vety Funkcia pamäte Batérie Hodnotná taška na odkladanie áno áno áno nie áno 4

6 PLR 50 väčší dosah a funkcia Pytagorovej vety Novinka! Pri meraní výšok s prekážkami medzi bodom merania a objektom alebo pri chýbajúcej odraznej ploche môžete s prístrojom PLR 50 využiť funkciu nepriameho merania dĺžok, vykonávaným na základe Pytagorovej vety. PLR x 58 x 36 mm 0,05 50 m ± 2 mm 635 nm, trieda 2 zadná hrana, predná hrana, dorazový kolík áno áno áno áno áno Aby bolo možné vykonávať merania aj v ťažko dostupných uhloch a rohoch, jednoducho vyklopte integrovaný dorazový kolík zo spodnej strany prístroja. Libela vám pomôže pri meraní priamo z ruky a pri väčších vzdialenostiach uviesť prístroj PLR 50 presne do vodorovnej polohy. Meranie 5

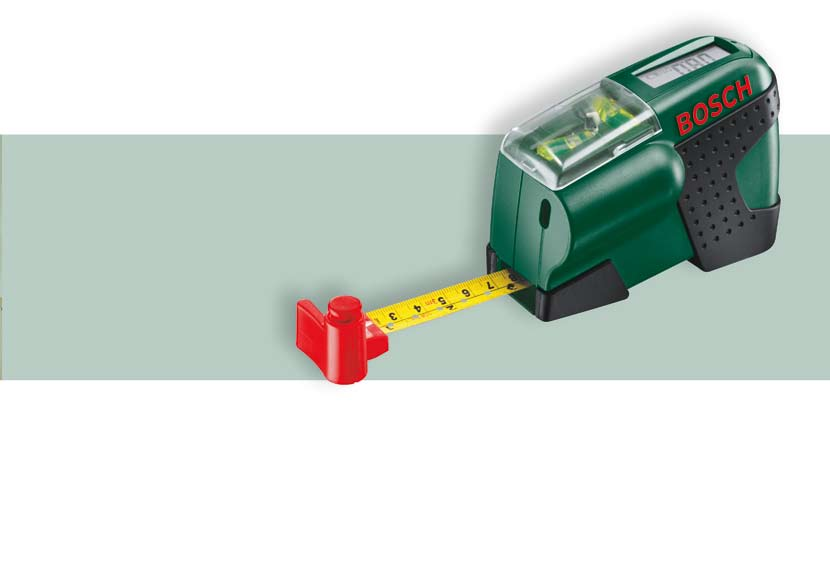

7 Okamžité meranie a označovanie: digitálne laserové meracie pásmo PMB 300 L. Vyrovnať, odmerať, poznačiť. A to rýchlo, jednoducho a bez pomoci druhých. Pretože v prístroji Bosch PMB 300 L je všetko integrované a šikovne zabalené: meracie pásmo, dve libely, ktoré sa spolu s presným laserom stávajú laserovou vodováhou, a funkcia označovania. Laser a digitálny displej sa ovládajú jedným tlačidlom. Vďaka tomu je multifunkčný kombinovaný prístroj praktickým pomocníkom pri meraní a nivelovaní práve vtedy keď pracujete sami. 6

8 PMB 300 L multifunkčná technika Prostredníctvom digitálneho displeja sa všetky rozmery zobrazujú na milimeter presne. Laserová vodováha uľahčuje presné nivelovanie tak horizontálne, ako aj vertikálne. Na premietanej laserovej línii sa dajú jednotlivé objekty presne vyrovnať. S označovacou jednotkou sa dajú úplne jednoducho označiť body merania. Meranie PMB 300 L Rozmery (v x š x h) 133 x 52 x 80 mm Typ lasera 650 nm, trieda 2 Presnosť merania ± 1 mm/m Dĺžka meracieho pásma 3 m Digitálny displej áno Batérie 7

9 Pravé uhly všade tam, kde chcete: Krížové líniové lasery PCL 10 a PCL 20.

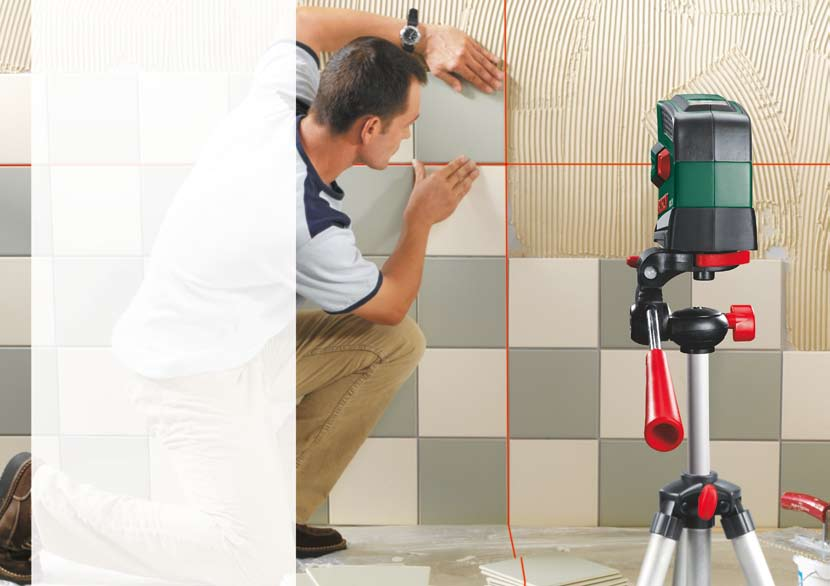

10 Všetko presne na čiare na tom môžete stavať. Chcete položiť obkladačky, ale nie ste si istí, či to dokážete urobiť s potrebnou presnosťou? Chcete umiestniť svoju novú lampu bez komplikovaného vymeriavania presne nad stred stola? Snívate už dlho o peknej obrázkovej galérii cestou po schodoch na horné poschodie domu? Tak hor sa do diela! Nivelovanie S krížovým líniovým laserom Bosch dostanete všetko presne na čiaru aj v ťažkých situáciách. A to celkom určite. Pretože dômyselné laserové prístroje sa nivelujú jednoducho samé. A tak zvislé zostane vždy zvislo a vodorovné zostane vždy vodorovne až do posledného uhla. A na bezpečné postavenie v akejkoľvek polohe sú vám k dispozícii praktické statívy pre krížové líniové lasery. 9

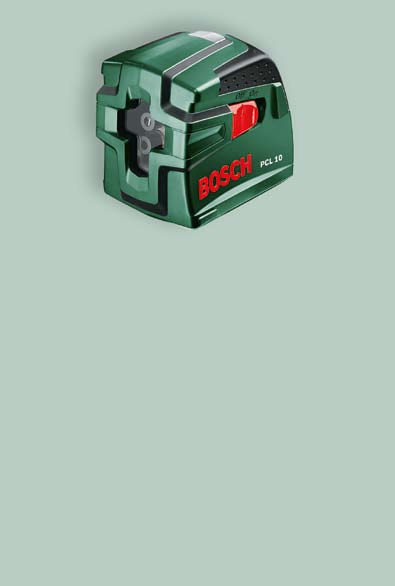

11 PCL 10 / PCL 20 krížové líniové lasery od firmy Bosch S ergonomickou a tlmiacou vložkou Softgrip sedia obidva prístroje vždy bezpečne a komfortne v ruke. Sklenené prekrytie lasera sa postará o čisté, jasné laserové línie a o ochranu lasera pred poškodením. Vypínač má integrovanú prepravnú poistku na bezpečné zafixovanie lasera. Vďaka integrovanému závitu na statív s veľkosťou ¼ palca sa dajú obidva prístroje pripevniť na všetky bežné statívy. Rozmery (v x š x h) Typ lasera Funkcie lasera PCL x 66 x 92 mm trieda 2, 635 nm krížová línia LED indikátor prístroja PCL 10 LED indikátor prístroja PCL 20 LED displej signalizuje pripravenosť krížového líniového lasera: pri signalizovaní červenou farbou nie je laser nivelovaný a pripravený na použitie. Pri signalizovaní zelenou farbou je možné vykonávať meranie. Hladká, bočná dosadacia plocha prístroja PCL 10 uľahčuje rovné položenie na merané a pracovné plochy, napr. na steny. Pracovný dosah Presnosť merania Čas samonivelácie až do 10 m ± 0,5 mm/m cca 4 sek. Rozsah samonivelácie ± 4 Hmotnosť Batérie Závit na statív Príslušenstvo 500 g závit s veľkosťou ¼ palca tašky na odkladanie, voliteľne dostupné s hliníkovým statívom 1,1 m 10

12 PCL 20 na ešte viac spôsobov použitia PCL x 67 x 110 mm trieda 2, 635 nm/650 nm (línia, bod) krížové línie 1 horizontálna + 1 vertikálna línia + uhol + zvislica až do 10 m ± 0,5 mm/m cca 4 sek. ± g závit s veľkosťou ¼ palca tašky na odkladanie a nástenného držiaka, voliteľne dostupné s hliníkovým statívom 1,5 m Nastavenie režimu prístroja PCL 20 umožňuje slobodnú voľbu funkcie lasera: pre krížové línie, jednotlivú líniu horizontálne a vertikálne. Doplnková funkcia zvislice prenesie bod z podlahy na strop. Táto funkcia sa optimálne hodí napr. pri inštalácii stropných svietidiel. Gumená nožička zaručí bezpečné státie a presné výsledky. Nastavenia režimu slobodná voľba vertikálna línia krížová línia Displej pre jednotlivé režimy s 5 funkciami fixovaná krížová línia horizontálna línia bod zvislice Nivelovanie 11

13 Obkladanie jednoducho bez konca s podlahovým laserom PLT 2. Či na podlahe alebo na stene, rovno alebo diagonálne: s prístrojom PLT 2 to ide nekonečne rýchlo, jednoducho a presne. Vďaka dvom líniám presne v uhle 90, ktoré sú dobre viditeľné, pokladáte dlaždicu za dlaždicou s tou najväčšou presnosťou. Nástenný držiak a tri integrované libely vám pritom pomáhajú vyrovnať prístroj PLT 2 vo vertikálnom, horizontálnom alebo diagonálnom smere. Aj obrázky a regály sa dajú s prístrojom PLT 2 zarovnať jednoducho a rýchlo na jednu úroveň. 12

14 PLT 2 perfektný na presné pokladanie dlaždíc na podlahu a obkladačiek na stenu Dve dobre viditeľné laserové línie presne v uhle 90 uľahčujú presné pokladanie dlaždíc, obkladačiek a laminátu. Nástenný držiak, ako aj magnetická oporná doska prístroja PLT 2 umožňujú efektívnu prácu na stene. S tromi integrovanými libelami je prístroj PLT 2 na stene rýchlo vyrovnaný pre diagonálne alebo rovné vzory. Vďaka veľkej úchopovej zóne s mäkkou tlmiacou vložkou Softgrip sedí prístroj PLT 2 bezpečne v ruke. Funkčná oporná doska so zakladacou hranou, napr. na zárubne dverí, je vybavená stupnicou s rozsahom 90 po jednotlivých krokoch s veľkosťou 5. PLT 2 Rozmery (v x š x h) 240 x 180 x 180 mm Pracovný dosah* 7 m Presnosť merania ± 0,5 mm/m Typ lasera 635 nm, trieda 2 Batérie Nástenný držiak Novinka! Nivelovanie * v závislosti od svetelných podmienok 13

15 Vodováha, ktorá sa hodí do každého vrecka na košeli: laserové pero PLL 5. Jednoducho zabudnite na starú dobrú vodováhu a vložte si do vrecka na košeli laserové pero PLL 5 od firmy Bosch. Nie je o nič väčšie ako klasické pero, má dosah až 5 metrov a vyznačuje sa naozaj praktickou manipuláciou. Jednoducho zapnite, vyrovnajte prístroj pomocou integrovaných libiel a laserové pero premietne presnú, dlhú laserovú líniu, podľa ktorej sa môžete orientovať. Nástenný držiak obsiahnutý v dodávke sa dá pripevniť na každý podklad, napr. pomocou lepiacej pásky alebo pripináčikov. A pritom praktické: na magnetickej doske sa dá prístroj PLL 5 jemne nastaviť na presnú pozíciu. 14

16 PLL 5 výbava malého presného prístroja Vďaka integrovaným libelám sa dá laser presne vyrovnať v horizontálnom a aj vertikálnom smere. PLL 5 má veľmi malé rozmery a vôbec nie je hrubšie ako klasické guľôčkové pero. Vďaka nástennému držiaku s magnetickou doskou sa dá jemne a presne nastaviť presná pozícia prístroja. Vďaka rovnej dosadacej ploche je laser rýchlo nivelovaný a vyrovnaný. Obrázok 1:1 PLL 5 Rozmery (v x š x h) 140 x 30 x 20 mm Typ lasera 635 nm, trieda 2 Pracovný dosah až do 5 m Presnosť merania ± 1 mm/m Hmotnosť 130 g Funkcia vodováhy integrovaná Batérie Nástenný držiak + 2 pripináčiky Nivelovanie 15

17 Detegujte to, čo nevidíte: prístroje PDO Multi a PDO 6.

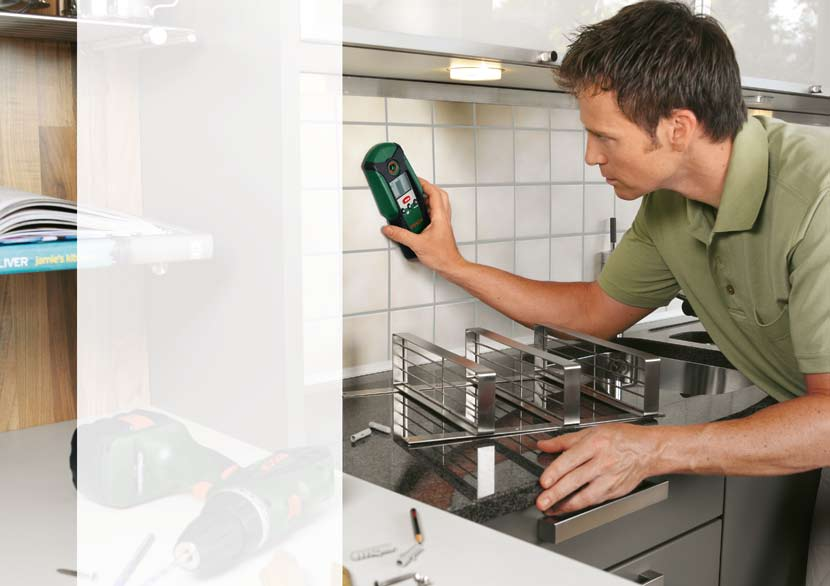

18 Detekcia Bez ohľadu na to, kde pracujete: z bezpečnostných dôvodov sa najprv pozrite do vnútra steny. S šikovnými, digitálnymi detektormi PDO Multi a PDO 6 od firmy Bosch uvidíte to, čo vám stojí v ceste: elektrické vedenia, medené rúry, ako aj nosníky a rámy zo železných a neželezných kovov. PDO Multi nájde dokonca aj drevené spodné konštrukcie. A to s najväčšou presnosťou a predovšetkým s veľkou bezpečnosťou: označenie vŕtaného otvoru červenou alebo zelenou LED diódou vám ukáže, kedy a kde môžete bezpečne vŕtať a zároveň zjednoduší označovanie. 17

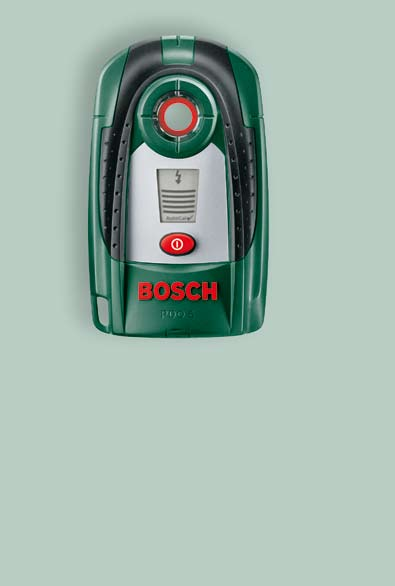

19 PDO Multi a PDO 6 detektory od firmy Bosch Prstenec svietiaci červenou/zelenou farbou zobrazuje pri obidvoch prístrojoch, kde sa dá bezpečne vŕtať a zároveň zjednodušuje aj označenie miesta vŕtania. Automatická kalibrácia sa pri obidvoch prístrojoch aktivuje samočinne pri ich zapnutí, takže sú okamžite pripravené na použitie. Protišmyková mäkká a tlmiaca vložka Softgrip sa postará o bezpečnú a komfortnú manipuláciu. PDO 6 charakteristické vlastnosti Displej prístroja PDO 6 informuje vo forme stĺpcového ukazovateľa o intenzite detekcie a zobrazuje elektrické vedenia, ako aj stav nabitia batérie. Vďaka obsluhe jedným tlačidlom sa prístroj PDO 6 zapne a bez akéhokoľvek nastavovania ho možno jednoducho spustiť. PDO 6 Rozmery (v x š x h) Detekcia Maximálna hĺbka detekcie materiálov Hmotnosť Batérie 140 x 85 x 35 mm kov, meď, elektrické vedenia kov 6 cm meď 5 cm elektrické vedenia 3 cm 195 g 18

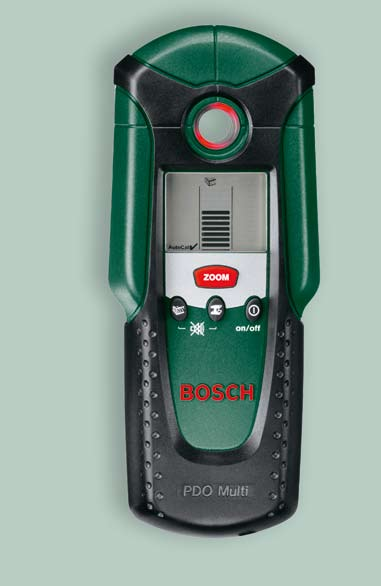

20 PDO Multi na ešte viac spôsobov použitia Veľký displej prístroja PDO Multi informuje vo forme stĺpcového ukazovateľa o intenzite detekcie, rozlišuje železné a neželezné kovy a zobrazuje elektrické vedenia, ako aj stav nabitia batérie. V režime Zoom sa prístrojom PDO Multi dajú objekty detegovať ešte presnejšie. S funkčnými tlačidlami prístroja PDO Multi sa dá režim úplne jednoducho prestaviť z detekcie kovu na detekciu dreva. V držiaku na ceruzky je ceruzka dobre uložená a v prípade potreby je rýchlo poruke. Detekcia PDO Multi Rozmery (v x š x h) Detekcia Maximálna hĺbka detekcie materiálov Hmotnosť Hodnotná taška na odkladanie Batérie 205 x 85 x 34 mm kov, meď, elektrické vedenia, drevo kov 8 cm meď 6 cm elektrické vedenia 4 cm drevo 2 3 cm 250 g 19
