1 Lindab Stavby komplexní řešení pro široké spektrum požadavků Lindab Průmyslové stavby MALÉ TYPOVÉ HALY VELKÉ ATYPICKÉ HALY OPLÁŠTĚNÍ OCELOVÝCH A ŽELEZOBETONOVÝCH SKELETŮ, SENDVIČOVÉ PANELY A VYSOKÉ TRAPÉZOVÉ PLECHY REKONSTRUKCE FASÁD ŽB., ZDĚNÝCH A OCEL. STAVEB, FASÁDNÍ KAZETY VYSOKÉ DĚLÍCÍ PŘÍČKY PRŮM. HAL REKONSTRUKCE PLOCHÝCH STŘECH

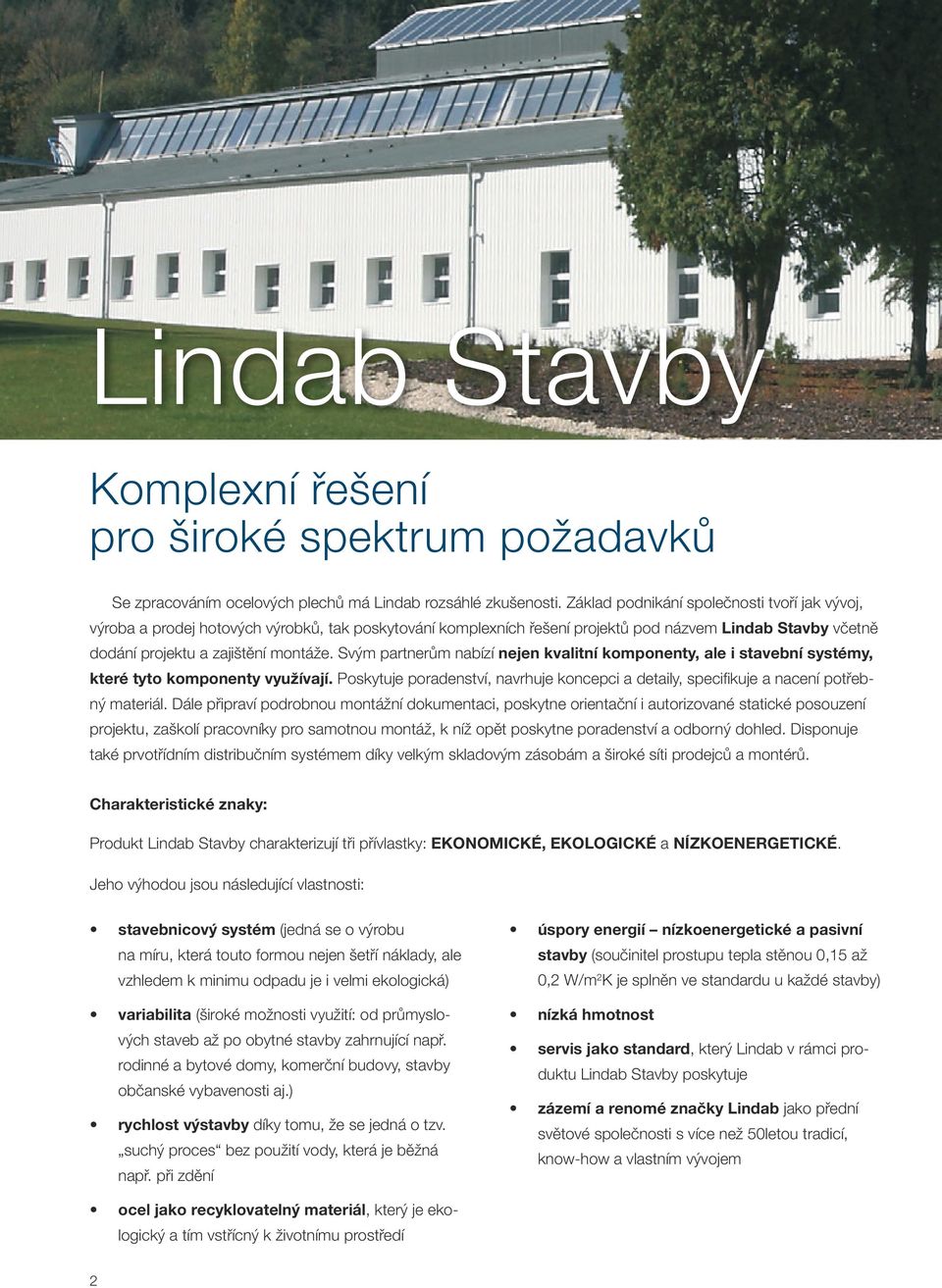

2 Lindab Stavby Komplexní řešení pro široké spektrum požadavků Se zpracováním ocelových plechů má Lindab rozsáhlé zkušenosti. Základ podnikání společnosti tvoří jak vývoj, výroba a prodej hotových výrobků, tak poskytování komplexních řešení projektů pod názvem Lindab Stavby včetně dodání projektu a zajištění montáže. Svým partnerům nabízí nejen kvalitní komponenty, ale i stavební systémy, které tyto komponenty využívají. Poskytuje poradenství, navrhuje koncepci a detaily, specifikuje a nacení potřeb ný materiál. Dále připraví podrobnou montážní dokumentaci, poskytne orientační i autorizované statické posouzení projektu, zaškolí pracovníky pro samotnou montáž, k níž opět poskytne poradenství a odborný dohled. Disponuje také prvotřídním distribučním systémem díky velkým skladovým zásobám a široké síti prodejců a montérů. Charakteristické znaky: Produkt Lindab Stavby charakterizují tři přívlastky: EKONOMICKÉ, EKOLOGICKÉ a NÍZKOENERGETICKÉ. Jeho výhodou jsou následující vlastnosti: stavebnicový systém (jedná se o výrobu na míru, která touto formou nejen šetří náklady, ale stavby (součinitel prostupu tepla stěnou 0,15 až vzhledem k minimu odpadu je i velmi ekologická) 0,2 W/m2K je splněn ve standardu u každé stavby) variabilita (široké možnosti využití: od průmyslo vých staveb až po obytné stavby zahrnující např. rodinné a bytové domy, komerční budovy, stavby nízká hmotnost servis jako standard, který Lindab v rámci pro duktu Lindab Stavby poskytuje občanské vybavenosti aj.) rychlost výstavby díky tomu, že se jedná o tzv. suchý proces bez použití vody, která je běžná např. při zdění ocel jako recyklovatelný materiál, který je eko logický a tím vstřícný k životnímu prostředí 2 úspory energií nízkoenergetické a pasivní zázemí a renomé značky Lindab jako přední světové společnosti s více než 50letou tradicí, know how a vlastním vývojem

3 Obsah Str. 2 Výhody produktu LINDAB STAVBY Str. 4 5 MALÉ TYPOVÉ HALY (garáže, dílny, malé sklady a prodejny) Příklady realizací: Klempířská dílna StavInvest, Praha Kbely Prodejna v Plzni Klempířská dílna Proex, Brno Jundrov Str. 6 7 VELKÉ ATYPICKÉ HALY (haly pro průmysl, zemědělství, logistiku, sklady) Příklady realizací: Ocelová hala garáže pro rolby Harrachov Ocelová hala s přístřeškem v Berouně Ocelová výrobní hala Horní Slavkov u Sokolova Str. 8 9 OPLÁŠTĚNÍ OCELOVÝCH A ŽELEZOBETONOVÝCH SKELETŮ, SENDVIČOVÉ PANELY A VYSOKÉ TRAPÉZOVÉ PLECHY Příklady realizací: Opláštění výrobní haly v Zábřehu Opláštění zemědělské haly v Bělokozlech Opláštění haly Kadaň Str REKONSTRUKCE FASÁD ŽELEZOBETONOVÝCH, ZDĚNÝCH A OCELOVÝCH STAVEB, FASÁDNÍ KAZETY Příklady realizací: Rekonstrukce původní fasády z Boletických panelů Domu dětí a mládeže v Ústí nad Labem Fasáda nové dřevostavby výpravny lodí v Brně Bystrci Rekonstrukce fasády zdravotního střediska v Ústí nad Labem Str REKONSTRUKCE PLOCHÝCH STŘECH NA ŠIKMÉ Příklady realizací: Zastřešení výrobní haly Antreg, Vyškov Zastřešení výrobních objektů MPD Rakovník Zastřešení dílen Barum servis, Žďár nad Sázavou Str VYSOKÉ DĚLÍCÍ PŘÍČKY PRŮMYSLOVÝCH HAL Příklady realizací: Dělící příčky haly Kendrion, Prostějov Dělící příčky haly Physio Care medici, Planá 3

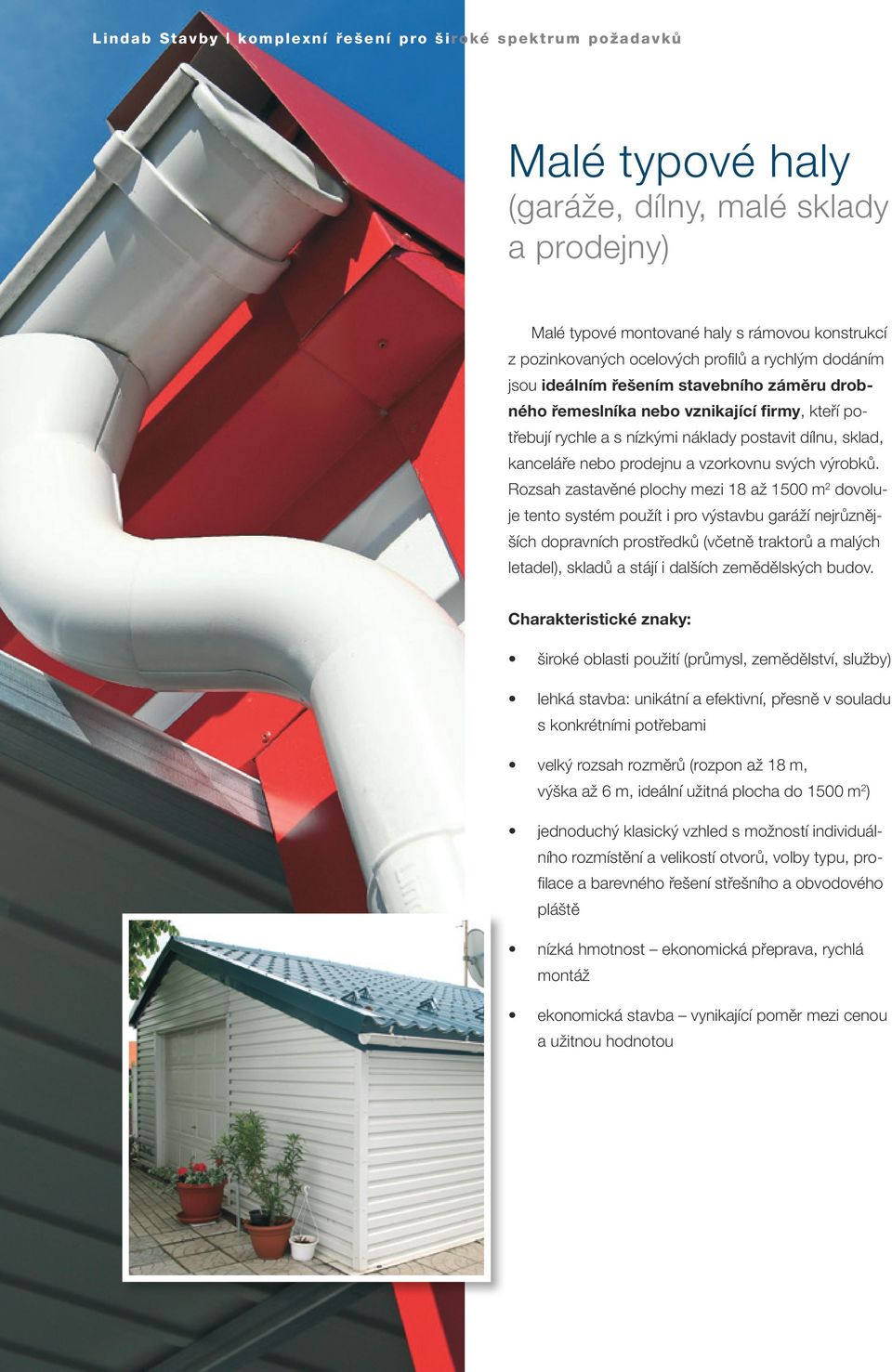

4 Lindab Stavby komplexní řešení pro široké spektrum požadavků Malé typové haly (garáže, dílny, malé sklady a prodejny) Malé typové montované haly s rámovou konstrukcí z pozinkovaných ocelových profilů a rychlým dodáním jsou ideálním řešením stavebního záměru drobného řemeslníka nebo vznikající firmy, kteří potřebují rychle a s nízkými náklady postavit dílnu, sklad, kanceláře nebo prodejnu a vzorkovnu svých výrobků. Rozsah zastavěné plochy mezi 18 až 1500 m 2 dovoluje tento systém použít i pro výstavbu garáží nejrůznějších dopravních prostředků (včetně traktorů a malých letadel), skladů a stájí i dalších zemědělských budov. Charakteristické znaky: široké oblasti použití (průmysl, zemědělství, služby) lehká stavba: unikátní a efektivní, přesně v souladu s konkrétními potřebami velký rozsah rozměrů (rozpon až 18 m, výška až 6 m, ideální užitná plocha do 1500 m 2 ) jednoduchý klasický vzhled s možností individuálního rozmístění a velikostí otvorů, volby typu, profilace a barevného řešení střešního a obvodového pláště nízká hmotnost ekonomická přeprava, rychlá montáž ekonomická stavba vynikající poměr mezi cenou a užitnou hodnotou 4

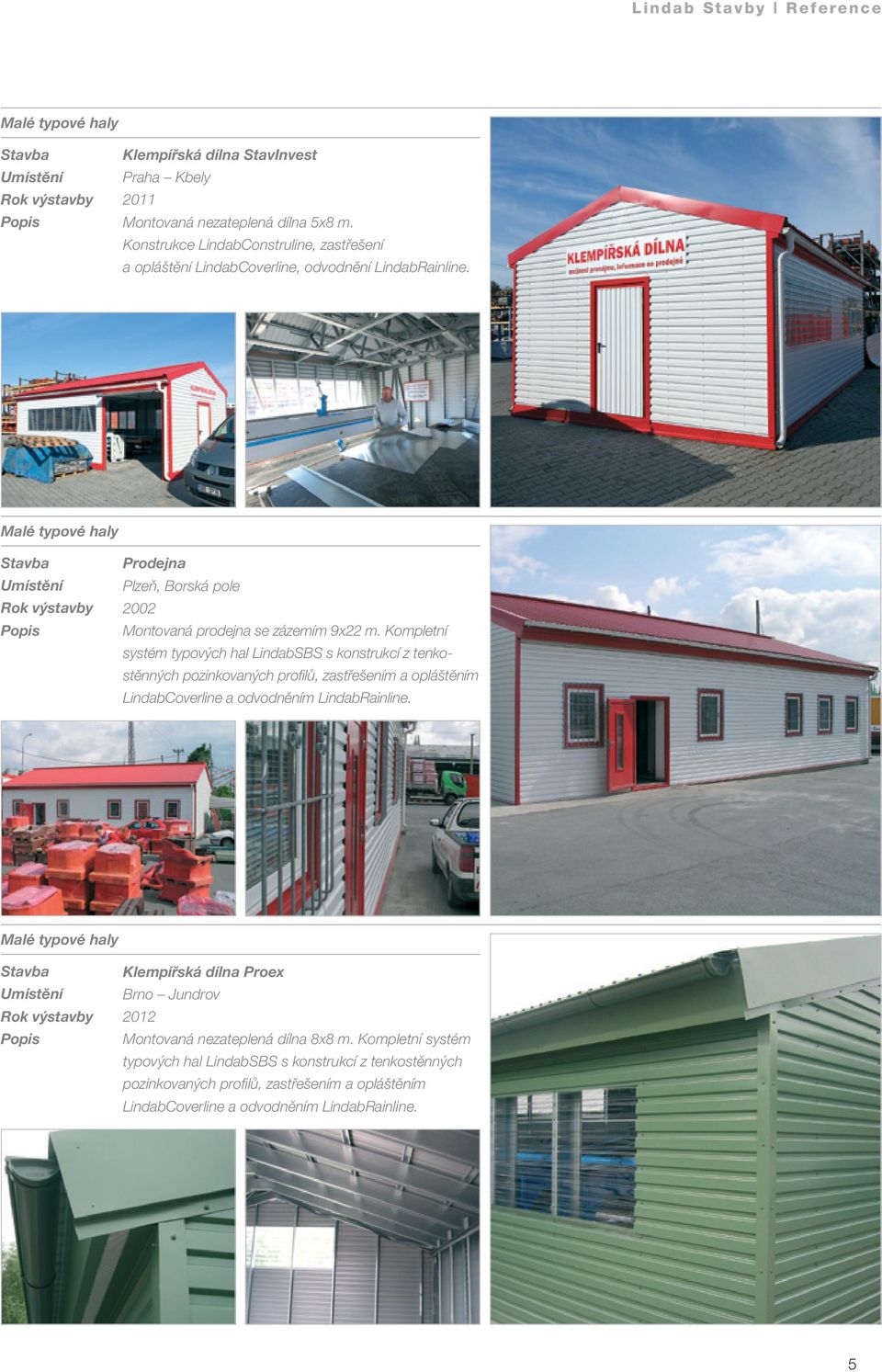

5 Lindab Stavby Reference Malé typové haly Klempířská dílna StavInvest Praha Kbely 2011 Montovaná nezateplená dílna 5x8 m. Konstrukce LindabConstruline, zastřešení a opláštění LindabCoverline, odvodnění LindabRainline. Malé typové haly Prodejna Plzeň, Borská pole 2002 Montovaná prodejna se zázemím 9x22 m. Kompletní systém typových hal LindabSBS s konstrukcí z tenkostěnných pozinkovaných profilů, zastřešením a opláštěním LindabCoverline a odvodněním LindabRainline. Malé typové haly Klempířská dílna Proex Brno Jundrov 2012 Montovaná nezateplená dílna 8x8 m. Kompletní systém typových hal LindabSBS s konstrukcí z tenkostěnných pozinkovaných profilů, zastřešením a opláštěním LindabCoverline a odvodněním LindabRainline. 5

6 Lindab Stavby komplexní řešení pro široké spektrum požadavků Velké atypické haly (haly pro průmysl, zemědělství, logistiku, sklady) Haly individuálních projektů o rozponech 10 až 40 m se sedlovým nebo pultovým tvarem střechy o sklonu 2 až 25 jsou navrhovány a dodávány na míru dle požadavků investora. Uplatňují se v průmyslu (výrobní a skladovací haly), v zemědělství (objekty pro ustájení dobytka a skladování zemědělských plodin a techniky) a jako stavby občanské vybavenosti (tělocvičny, jízdárny a malé sportovní haly). Charakteristické znaky: nosné konstrukce z plnostěnných svařovaných rámů jednoduchý vzhled, snadná výroba a nenáročná údržba opláštění sendvičovými panely i klasické skládané pláště s vysokou požární odolností projektová dokumentace individuálně pro konkrétní zakázku, včetně statického výpočtu záruka na nosnou konstrukci a opláštění v délce 60 měsíců, na povrchovou úpravu opláštění pak 15 až 30 let dle zvoleného povrchového systému 6

7 Lindab Stavby Reference Velké atypické haly Ocelová hala garáže pro rolby Harrachov 2004 Kompletní ocelová hala Lindab 24x32 m se svařovanou nosnou konstrukcí a zatepleným skládaným pláštěm. Velké atypické haly Ocelová hala s přístřeškem Beroun 2005 Kompletní ocelová hala Lindab 30x22 m s přístřeškem vyloženým 5,2 m od stěny haly, se svařovanou nosnou konstrukcí a nezatepleným skládaným pláštěm, v zadní části s pláštěm zatepleným s požární odolností. Velké atypické haly Ocelová výrobní hala Horní Slavkov u Sokolova 2005 Kompletní ocelová hala Lindab 22x50 m se svařovanou nosnou konstrukcí, zatepleným skládaným pláštěm a příčnými obloukovými světlíky. 7

8 Lindab Stavby komplexní řešení pro široké spektrum požadavků Opláštění ocelových a železobetonových skeletů, sendvičové panely a vysoké trapézové plechy Systémové opláštění používané pro dodávky ocelových hal Lindab lze aplikovat i na jiné nosné skelety (nové i rekonstruované) např. na železobetonové skelety nebo zděné a ocelové konstrukce. Systém se skládá z vlastního opláštění, sekundární konstrukce z tenkostěnných pozinkovaných profilů a veškerých lemovacích prvků. Standardně je doplňováno systémem odvodnění Lindab Rainline a individuálně pak systémem zabezpečení střech Lindab Safety. Charakteristické znaky: dodáváno s tepelnou izolací i nezateplené. Základem tepelně izolovaných objektů je opláštění sendvičovými panely, základem nezateplených objektů pak opláštění z trapézových plechů Lindab. povrchové úpravy opláštění Classic, Premium nebo Elite se zárukou na povrchovou úpravu 15 až 30 let fasádní kazety, používané zejména pro zatraktivnění vzhledu administrativních částí hal a prodejních objektů střechy minimálních spádů jsou založeny na použití bez vaznicových systémů s vysokým trapézovým plechem s tuhou minerální nebo PIR izolací a PVC fólií 8

9 Lindab Lindab Stavby Lindab Stavby Reference Opláštění ocelových a železobetonových skeletů Opláštění výrobní haly Zábřeh 2009 Kompletní zateplené opláštění ŽB skeletu sendvičovými panely, klempířskými prvky a odvodněním Lindab Rainline. Opláštění ocelových a železobetonových skeletů Opláštění zemědělské haly Bělokozly 2011 Kompletní nezateplené opláštění ocelového skeletu trapézovými plechy LindabCoverline se sekundární konstrukcí z tenkostěnných profilů Lindab a odvodněním LindabRainline. Opláštění ocelových a železobetonových skeletů Opláštění haly Kadaň 2008 Kompletní zateplené opláštění ŽB skeletu sendvičovými panely, klempířskými prvky a odvodněním Lindab Rainline. 9

10 Lindab Stavby komplexní řešení pro široké spektrum požadavků Rekonstrukce fasád železobetonových, zděných a ocelových staveb, fasádní kazety Zajímavé a estetické, neotřelé a flexibilní řešení pro rekonstrukce fasád starých objektů. Ideální například pro rekonstrukce starších provětrávaných fasád, např. fasád z boletických panelů. Moderní provětrávané fasády na roštech Lindab dovolují začlenit staré budovy do nového prostředí a povýšit jejich vlastnosti na současnou požadovanou úroveň. Charakteristické znaky: možnost použít řadu obkladových materiálů na bázi oceli, hliníku, dřeva, různých cementových a plastových desek, kamene apod. možnost zaizolování nové fasády rychlost rekonstrukce fasády s minimálním rušením okolního prostředí 10

11 Lindab Stavby Reference Rekonstrukce fasád Fasáda zdravotního střediska Ústí nad Labem 2012 Provětrávaná fasáda ze stěnových kazet s roštem a klempířskými prvky Lindab. Rekonstrukce fasád Fasáda nové dřevostavby výpravny lodí Brno Bystrc 2012 Provětrávaná fasáda ze stěnových kazet s roštem a klempířskými prvky Lindab. Rekonstrukce fasád Fasáda Dětského domova Ústí nad Labem 2011 Rekonstrukce 700 m 2 fasády Domova dětí. Původní nevyhovující fasáda z Boletických panelů byla demontována, nahrazena novou izolací a provětrávanou fasádou z fasádních kazet Lindab. 11

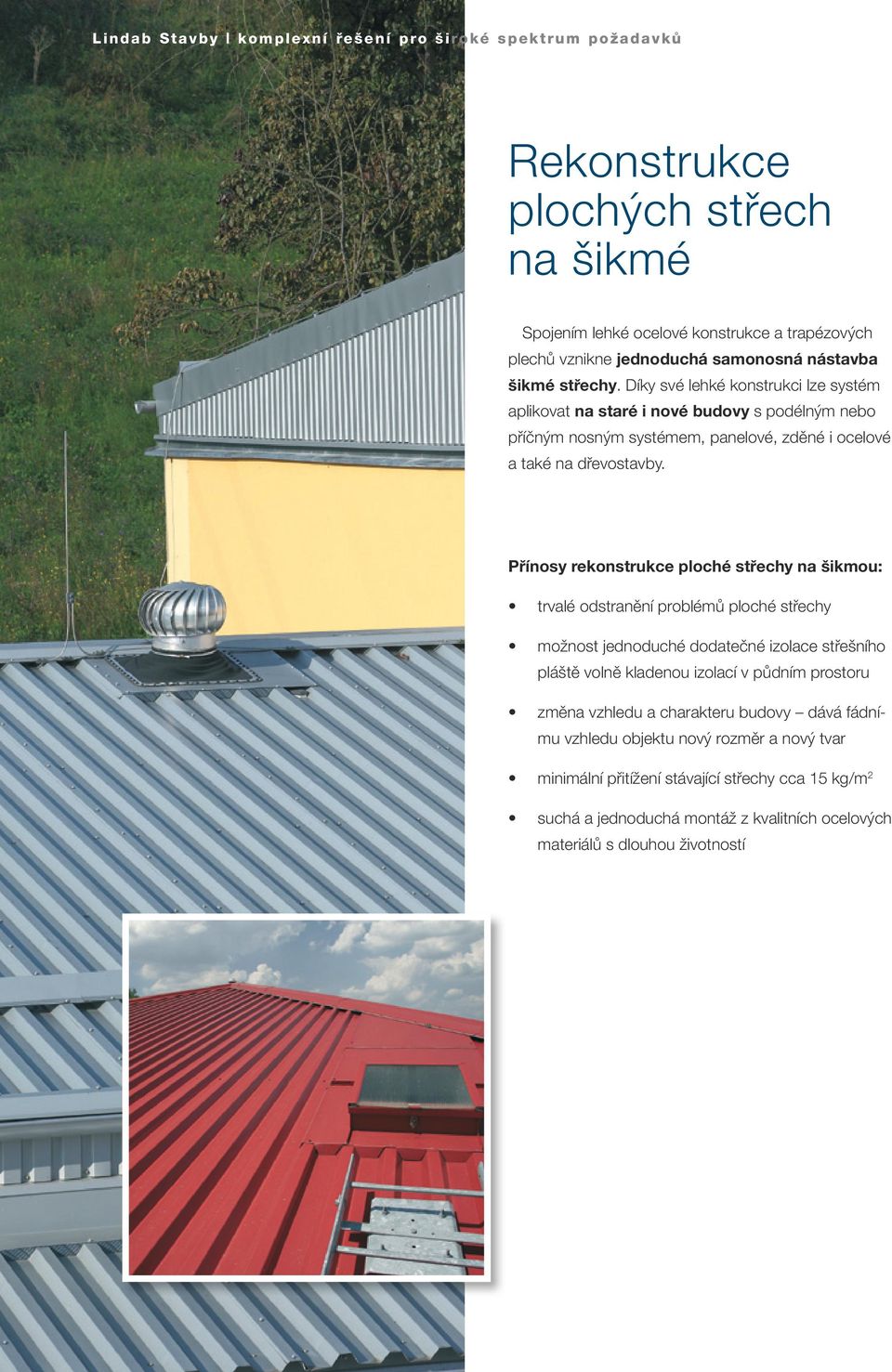

12 Lindab Stavby komplexní řešení pro široké spektrum požadavků Rekonstrukce plochých střech na šikmé Spojením lehké ocelové konstrukce a trapézových plechů vznikne jednoduchá samonosná nástavba šikmé střechy. Díky své lehké konstrukci lze systém aplikovat na staré i nové budovy s podélným nebo příčným nosným systémem, panelové, zděné i ocelové a také na dřevostavby. Přínosy rekonstrukce ploché střechy na šikmou: trvalé odstranění problémů ploché střechy možnost jednoduché dodatečné izolace střešního pláště volně kladenou izolací v půdním prostoru změna vzhledu a charakteru budovy dává fádnímu vzhledu objektu nový rozměr a nový tvar minimální přitížení stávající střechy cca 15 kg/m 2 suchá a jednoduchá montáž z kvalitních ocelových materiálů s dlouhou životností 12

13 Lindab Stavby Reference Rekonstrukce plochých střech Zastřešení výrobní haly Antreg Vyškov 2005 Rekonstrukce přestřešení ŽB výrobní haly systémem LindabRoof, sedlová střecha konstrukce, střešní krytina, odvodnění Lindab. Rekonstrukce plochých střech Zastřešení výrobních objektů MPD Rakovník Rakovník 2010, 2011 Rekonstrukce přestřešení ŽB výrobních hal systémem LindabRoof, sedlové střechy 450 a 2340 m 2 konstrukce, střešní krytina, odvodnění Lindab. Rekonstrukce plochých střech Zastřešení dílen Barum servis Žďár nad Sázavou 2006 Rekonstrukce přestřešení ŽB objektu systémem LindabRoof, sedlová střecha konstrukce, střešní krytina, odvodnění Lindab. 13

14 Lindab Stavby komplexní řešení pro široké spektrum požadavků Vysoké dělící příčky průmyslových hal Řešením pro haly s množstvím dělících příček je využití technologie lehkých dělících příček z pozinkovaných profilů, doplněných opláštěním z trapézových plechů nebo sádrovláknitých desek Fermacell. Příčky snadno dosáhnou požární odolnosti 15 až 120 minut, jsou nehořlavé a lze je navrhnout tak, aby i pro výšky kolem 12 m odolaly veškerým statickým požadavkům, jako jsou zatížení vnitřním tlakem a vodorovná zatížení na stěny. Základní charakteristiky: variabilita výšek, rozmístění a velikostí otvorů uchycení umožňující dilataci mezi příčkou a nosnou konstrukcí haly snadná a rychlá montáž, suchý proces výstavby konstrukce z tenkostěnných pozinkovaných profilů opláštění trapézovým plechem nebo sádrovláknitými deskami Fermacell, izolované nebo bez izolace požární odolnost 15 až 120 minut 14

15 Lindab Stavby Reference Vysoké dělící příčky průmyslových hal Dělící příčky haly Kendrion Prostějov ,6 m vysoké zateplené a nezateplené příčky s tenkostěnnou konstrukcí LindabConstruline a opláštěním trapézovými plechy LindabCoverline. V části objektu provedena administrativní vestavba systémem LindabConstruline. Poznámky 15

16 Lindab Stavby komplexní řešení pro široké spektrum požadavků Lindab, s.r.o. zakládající partner Výrobní závod společnosti Lindab, s. r. o. v Praze-Ruzyni Lindab je jednou z obchodních oblastí Lindab Group, která vyvíjí, vyrábí a uplatňuje na trzích účinná, ekonomická a estetická systémová řešení z tenkého ocelového plechu pro stavební průmysl. Ústředí společnosti Lindab se nachází ve Båstad na jihu Švédska a je zastoupen ve 31 zemích světa a má přibližně 4300 zaměstnanců. Lindab nabízí široký sortiment od jednotlivých stavebních prvků až po kompletní stavební systémy pro všechny druhy budov, včetně obchodních a průmyslových staveb. Lindab s.r.o. Sídlo firmy a výrobní závod Praha: Na Hůrce 1081/6, Praha 6 Ruzyně Tel: , Fax: Výrobní závod Hustopeče: Javorová 1A/788, Hustopeče Tel: , Fax: Pobočka Ostrava: Místecká 2933/111, Ostrava Vítkovice Tel: , Fax: Specialista pro Lindab Stavby: tel.: , Oblastní zástupci: Praha a okolí, tel.: Severní Čechy, tel.: Východní Čechy, tel.: Jižní a západní Čechy, tel.: oblast Vysočina, tel.: Severní Morava, tel.: Jižní Morava, tel.: e mail: lindab stavby@lindab.cz, info@lindab.cz stavby.cz
