Pozice Objednací číslo Název English name Počet/Qty Chinese name

Transkript

1 9555 Ovládací část

2 9555 Ovládací část WBZSH šroub The cup head screws 2 2 PG-024 páka pojezdu clutch handle 3 PG-056 záchyt bowdenu auger wire block 4 ZZZS53028 bowden pojezdu driving wire assemble 5 WBZHL matice lock nut 2 6 WBZZG šroub Cross pan head self tapping screw 6 7 WBZPD podložka flat mat 2 8 WBZHS šroub Hexagon screw 9 WBZYP podložka Leaf shape gasket 6 0 PG-073HJ horní madlo Up Handrail welding assemble PG-02 kryt páky pravý Gear Shift plate 2 SB-025 podložka flat mat 7 3 WBZHS šroub Hexagon screw 4 SB-38 matice lock nut 5 WBZPD podlžka flat mat M6 6 PG-030 držák bowdenu Wire fixed block 7 WBZHS šroub Hexagon screw 8 SSG5580A.23-0 svorka bowdenu cable clamp 28 9 SB-007 matice Hexagon nut 20 SJ-044B záchyt madla startování SJ switch rod 2 SJ-044C průchodka záchytu SJ switch rod rubber ring 22 ZY-050 křídlová matice rotary knob 4 23 WBZSL šroub madla Leaf blade bolt 4 24 TIG5050D-03-6 čep handle locking pin 25 PG-032 skříň páky horní clutch handle fixed base 26 PG-068 páka šneku Auger clutch handle 27 PG-023 skříň páky spodní Clutch handle fixed plate 28 SB-025 podložka flat mat 7 29 PG-057 spodní madlo Bottom Handrail 30 PG-064 bowden šneku Auger wire 3 WBZHS šroub madla Hexagon screw 2 32 SJ-028 podložka SJ handrail bar gasket 2 33 PG-063 bowden ovl. vpřed Forward wire 34 PG-062 bowden ovl. vzad Reverse Wire 35 WBZHS šroub Hexagon screw 2 36 PG-067 kryt páky levý Forward gear shift shell 37 WBZHL matice Lock nut 3 38 STG(3)70(0)AE pružina handle regulating spring 39 PG-022 páka šneku Gear Shift plate 2 40 PG-066 kulisa Driving fixed seat 4 PG-009 podložka Wiring seat cushion 42 SA-008 podložka Saddle elastic gasket 43 SJ-224 podložka The gourd shaped gasket 44 PG-033 madlo páky Gear shift lever ball

3 9555 Motor

4 9555 Motor LCG60F motor Engine 2 WBZHL matice Lock nut 5 3 SB-025 podložka Flat gasket 7 4 SJ-046- podložka tighten plate convex pad 5 WBZSW pružná podložka spring gasket 3 6 SB-075 šroub Hexagon screw 2 7 WBZHS šroub Hexagon screw 2 8 FB-6*8*.5 podložka Flat gasket 2 9 PG-027 kryt řemenu Belt cover 0 SJ (SJ-045-) držák Small tensioning plate WBZPD podložka Flat gasket 2 SX--70B pouzdro Small tensioning plate pad 3 SX kladka Small tensioning wheel 4 SJ-008C podložka gasket 5 WBZHS šroub Hexagon screw 3 6 WBZPD podložka Flat gasket 7 SJ-049 ozubené kolo The main synchronous wheel 8 SJ-049- podložka kola The small pulley washer 9 PG-055 řemenice motoru SJ main pulley 20 SB-048 podložka Flat gasket 2 SB-049 šroub Hexagon screw 22 SJ-035- pružina SJ Spring 3 23 SB-05 ozubený řemen Synchronous belt 24 XPD4L07300 klínový řemnen V-type belt

5 9555 Pojezdová část

6 9555 Pojezdová část SB-4 šroub Hexagon bolt 2 SJ-24 pouzdro řazení gear shift fixed sleeve 3 SB-38 matice Lock nut 2 4 SB-30 závlačka cotter pin 2 5 SJ-233 čep Wire pin 2 6 SB-42 pružný kolík elastic cylindrical pin 7 SJ-2 vidlice řazení Shift frame welding Comp. 8 SJ-002 rameno řazení SJ Right Angle iron rod 9 WBZPD podložka M6 Flat gasket 9 0 SB-097 pružná podložka spring gasket 8 SB-068 šroub Hexagon screw 20 2 GPP6562C-0-0 pružina Speed control clearance adjusting spring 2 3 SJ-040- páka řazení SJ shifting fork 4 SB-096 šroub Hexagon screw 5 WBZHS šroub Hexagon screw 3 6 SJ-06A držák kladky SJ pulley Mounting plate 7 SJ-06B kladka lanka SJ wire pulley 8 SJ-052 šroub SJ Hexagon screw 3 9 WBZFN matice Flange nut 6 20 PG-025 podvozek Transmission case shell 2 SB-034 šroub Hexagon screw 3 22 SB-025 podložka Flat gasket 4 23 SB-075 šroub Hexagon screw 5 24 WZZS05098 zajišťovací čep kola SJ spring pin component 2 25 SJ-9-A pouzdro kola Wheel shaft sleeve 4 26 ZZZS53064 kolo kompl. wheel (tire + hub) 2 27 PG-048 ozubené kolo big gear wheel 28 PG-04 osa kol driving wheel axle 29 SB-08 woodruffovo pero woodruff key 30 SB-09 pružný kolík elastic cylindrical pin 3 SB-060 matice Lock nut 32 SB-059 podložka Flat gasket 33 SB-054 ložisko locking slot deep groove ball bearings 2 34 PG-045 hřídel variátoru Hexagon variable-speed shaft 35 SB-053 podložka Flat gasket 36 WBZSW pružná podložka spring gasket SJ-00A kolo pohonu kompl. Transmission synchronous wheel 38 SJ-00B čep SJ belt driving wheel axle 40 WBZZC ložisko s drážkou deep groove ball bearing 4 WBZCH šroub cross recessed countersunk head screws 6 42 SJ vodítko řemenu belt clamp 43 SB-063 závlačka cotter pin 44 SB-065 podložka Flat gasket 45 SJ-07 pouzdro SJ sleeve 46 SJ-007 deska variátoru SJ pulley support 47 PG-069 pružina Pulley support tension spring 48 SB-064 matice Lock nut 49 SJ-03A polovina kola pohonu SJ change wheel washer 2 50 SJ-03D gumový kroužek SJ flywheel rubber ring 5 SJ-03C-XS ozubené kolo change pulley 52 SJ-03B domeček SJ variable-speed shaft cover 2 53 WBZZC ložisko deep groove ball bearing 54 WBZMD nýt aluminium rivet 4 55 SB-057 pojistný kroužek shaft jump ring 56 SB-093 podložka Flat gasket 2 57 SJ-026 pouzdro SJ end cap sleeve 2 58 PG-020 spodní kryt back shroud cover 59 shaft jump ring

7 9555 fréza

8 9555 fréza SB-075 šroub hexagonal screw 2 SB-076 podložka flat gasket 3 PG-054 řemenice large belt pulley 4 WBZHL matice lock nut 6 5 SJ-004 kryt round bottom cover 6 PG-060 ložisko bearing 7 SJ-008C podložka gasket 8 SX napínací kladka small tensioning wheel 9 SJ-008B pouzdro SJ sleeve 0 WBZPD podložka flat gasket WBZHS šroub hexagonal screw 2 PG-07 pružina large tensioning plate spring 3 PG-070HJ páka nap. kladky large tensioning plate weld assy 4 HFB-6*2 šroub flange face hexagonal bolt 5 SJ-08 madlo ovl. komínu SJ sleeve 6 FB-6*8*.5 podložka flat gasket 7 PG-065 ovl. komínu horní rocker 8 B-4008 šroub cross head screw 9 WBZHL matice lock nut 20 XA ovl. komínu spodní rocker A 2 SB-080 závlačka cotter pin 22 SJ-0A plastová podložka SJ mounting plate plastic ring 23 SB-025 podložka flat gasket 7 24 SB-08 šroub half round screw 2 25 SJ-0XS držák small mounting plate 26 SB-088 podložka flat gasket 8 27 PG-028 kluzák skid 2 28 SB-095 šroub hexagonal screw 6 29 PG-09 spodní břit long baffle plate 30 SB-0 šroub half round screw 4 3 WBZCB šroub half round screw 2 32 WBZCB šroub half round screw 2 33 PG-040HJ bunkr box weld assy. 34 SJ-5 držák škrabky shovel bracket 35 SJ-50 škrabka plastic shovel 36 SZSS4609 křídlová matice rotary button 2 37 SJ podložka chute nylon washer 2 38 PG-059 klapka výhozu chute cap 39 SJ osa klapky connecting rod 40 WBZCB šroub half round screw 5 4 WBZHL matice lock nut 2 42 SJ horní závěs up hinge 43 SX--400 pryžová krytka chute rubber washer 44 PG-058 komín výhozu down chute 45 WBZCH šroub cross head screw 2 46 SB-096 šroub hexagonal screw 2 47 WBZFN šroub flange face bolt 2 48 SJ-036 pružina SJ spring 4 49 WBZPD podložka M6 flat gasket SB-38 matice lock nut 5 SB-08 šroub hexagonal screw 2 52 XA mřížka výhozu bending rod set 53 PG-006 věnec komínu chute base 54 S00PPS53058 podložka komínu chute washer 3 55 WBZSH šroub cross head screw 4 56 PG-005 kroužek komínu chute base plastic ring 57 SB-02 gufero oil seal 58 SB-00 ložisko deep groove ball bearing 59 SB-0 ložisko bearing 60 SB-078 klínek C square key 6 PG-00 šneková hřídel transmission worm wheel shaft 62 WBZZC ložisko deep groove ball bearing 63 SB-03 pružný kolík Coiling spring pin 2 64 SJ-024 domeček ložiska SJ bearing cover 2

9 9555 fréza 65 SJ-020 pouzdro SJ shaft sleeve 2 66 SB-093 podložka flat gasket 2 67 SJ-09 pouzdro SJ drive shaft sleeve 4 68 SB-65 gufero oil seal 2 69 SJ-070 pojistný šroub old safety bolt 2 70 PG-05HJ pravý šnek right auger weld assy 7 WBZSH šroub cross head screw 72 PG-004 polovina skříně worm wheel box A 73 SJ-08- pouzdro SJ out-put shaft 2 74 WCMS53053 maznice lubricating nipple 75 PG-007 polovina skříně worm wheel box B 76 SB-097 pružná podložka spring washer 5 77 PG-003 hřídel šneku out-put shaft 78 SB-08 pero half round key 79 PG-002 šnekové kolo worm wheel 80 PG-039HJ levý šnek left auger weld assy 8 PG-034HJ ventilátor fan

10 9555 Hlava válce hlava válce HEAD COMP.,CYLINDER svorník BOLT, STUD, IN čep PIN, DOWEL těsnění hlavy GASKET, CYLINDER svorník BOLT, STUD, EX zapalovací svíčka PLUG, SPARK šroub BOLT, FLANGE těsnění víčka ventilů PACKING, HEAD COVER víčko ventilů COVER COMP., HEAD šroub BOLT, FLANGE 4

11 9555 Blok motoru blok motoru CRANK CASE gufero OIL SEAL podložka WASHER, DRAIN PLUG šroub BOLT, DRAIN PLUG čidlo ALART UNIT,OIL šroub BOLT, FLANGE hladinový spínač OIL LEVEL SWITCH šroub BOLT, FLANGE regulátor otáček GOVERNOR GEAR ASSY ložisko BEARING, RADIAL BALL podložka WASHER, PLAIN závlačka PIN, LOCK ovl. osa regulátoru SHAFT, GOVERNOR ARM

12 9555 Víko motoru olejová měrka GAUGE ASSY., OIL LEVEL šroub BOLT, FLANGE víko motoru CASE COVER gufero OIL SEAL ložisko BEARING čep PIN, DOWEL těsnění víka motoru PACKING, CASE COVER

13 9555 Klikový hřídel/píst pístní kroužky RING SET pojistka píst. čepu CLIP, PISTON PIN pístní PISTON pístní čep PIN, PISTON šroub BOLT,CONNECTING ROD ojnice kompletní ROD ASSY., CONNECTING woodruffovo pero KEY klikový hřídel CRANKSHAFT COMP pero KEY zdrhovací páska HOOP STRIP

14 9555 Ventily/Vačka matice NUT, PIVOT ADJUSTING seřizovací matice ventilu PIVOT, ROCKER ARM vahadlo ventilu ARM, VALVE ROCKER svorník ventilu BOLT, PIVOT ARM vodící deska PLATE, PUSH ROD GUIDE tyčka zdvihu ROD, PUSH palec zdvihu LIFTER, VALVE vymezovací pouzdro RATATOR, VALVE zajišťovací podložka RETAINER, VALVE SPRING pružina ventilu SPRING, VALVE gufero SEAL, GUIDE ventily VALVE COMP vačkový hřídel CAMSHAFT ASSY vahadlo ventilu kompl. ARM COMP. 2

15 9555 Startér kryt ventilátoru kompl. RECOIL STARTER COMP vypínač motoru SWITCH ASSY., ENGINE STOP přídavny kryt ventilátoru COVER COMP., FAN šroub BOLT, FLANGE startér kompletní STARTER ASSY šroub SCREW, SETTING exentrická podložka GUIDE, RATCHET pružná podložka SPRING, FRICTION západka RATCHET, STARTER pružina západky SPRING, RETURN kladka startéru REEL, RECOIL STARTER pružina startéru SPRING, RECOIL STARTER T040 sratovací šňůra ROPE šroub KNOB, RECOIL STARTER T040 kryt startéru COVER COMP., FAN šroub BOLT, FLANGE 3

16 9555 Kryt šroub BOLT, FLANGE kryt SHROUD COMP kryt setrvačníku PLATE, SIDE svorka CLIP,HARNESS šroub BOLT, FLANGE

17 9555 Karburátor těsnění sání PACKING, INSULATOR vložka sání INSULATOR, CARBURETOR těsnění karburátoru PACKING., CARBURETOR těsnění vzduch. filtru SPACER COMP., AIR CLEANER karburátor kompl. CARBURETOR T040 primer STARTING VALVE T040 palivová hadička TUBE, FUEL

18 9555 Setrvačník zapalovací cívka COIL ASSY., IGNITION kryt kontaktu svíčky CAP ASSY., NOISE SUPP- RESSOR šroub BOLT, FLANGE setrvačník FLYWHEEL COMP ventilátor FAN, COOLING miska startéru PULLEY, STARTER matice NUT, SPECIAL

19 9555 Ovládání plynu brzda motoru kompl. CONTROL ASSY pružina SPRING šroub 5x35 SCREW, šroub BOLT, FLANGE pružina plynu SPRING, GOVERNOR pružina SPRING, THROTTLE RETURN táhlo ROD, GOVERNOR šroub BOLT, QUADRATE HEAD matice NUT, FLANGE táhlo plynu ARM, GOVERNOR

20 9555 Vzduchový filtr vzduchový filtr kompl. AIR CLEANER ASSY křídlová matice NUT, TOOL BOX SETTING víko vzd. filtru COVER, AIR CLEANER šroub SCREW vzduch. filtr ELEMENT ASSY., AIR CLEANER skříň vzduch. filtru NOSE, SILENCER těsnění PACKING, ELBOW příruba vzduch. filtru ELBOW COMP., AIR CLE- ANER matice NUT, FLANGE 2

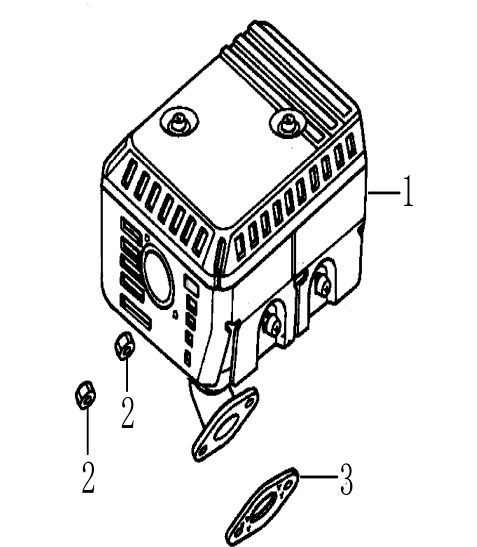

21 9555 Výfuk výfuk MUFFLER ASSY matice NUT, HEX těsnění výfuku GASKET, MUFFLER směrová klapka COVER,EXHAUST PIPE

22 9555 Palivová nádrž palivová zátka CAP COMP., FUEL FILLER vtupní sítko FILTER, FUEL matice NUT, FLANGE 2 4 " ( )" palivová nádrž TANK COMP., FUEL 5 vývod nádrže JOINT ASSY., FUEL TANK svorka pal. hadičky CLIP, TUBE pal. hadička TUBE, FUEL šroub BOLT, FLANGE podložka WASHER,RUBBER 2
