Zostavy na vykurovanie a ohrev pitnej vody

Transkript

1 enník Zostavy na vykurovanie a ohrev pitnej vody platné od

2 Ponuka kompletných zostáv kondenzačných kotlov, tepelných čerpadiel, solárnych zostáv, podlahového vykurovania, stenového vykurovania/chladenia určená na vykurovanie/chladenie a ohrev pitnej vody pre novostavby a rekonštrukcie rodinných domov a bytov. Obsah: Zostavy kondenzačných kotlov na vykurovanie a ohrev pitnej vody strana 4 Hydraulické zostavy pre kotly Wolf strana 11 Kombinované solárne zostavy na vykurovanie a ohrev pitnej vody strana 14 Solárne zostavy na ohrev pitnej vody strana 16 Hydraulické zostavy a príslušenstvo solárneho systému strana 17 Zostavy tepelných čerpadiel a príslušenstvo strana 19 Zostavy podlahového vykurovania1.2.3, T strana 23 Zostavy podlahového vykurovania Solotop, zostavy rozdeľovačov strana 24 Zostavy stenového a stropného vykurovania/chladenia WR8 strana 25 Prečo zvoliť kompletné produktové zostavy? 1. Záruka kompatibility - Wolf Slovenská republika garantuje kompatibilitu všetkých prvkov v zostave. Jednotlivé produkty sú zosúladené a správne dimenzované pre konkrétne riešenie. ezproblémová rýchla inštalácia a prevádzka systému, spokojný zákazník. 2. Záruka kompletnosti - produktové zostavy sú kompletné a obsahujú všetko základné príslušenstvo, bez ktorého nemôže systém správne fungovať. Jednoduchý nákup, bezproblémová rýchla inštalácia a prevádzka systému, spokojný zákazník. 3. Záruka dobrej ceny - ceny zostavy sú zvýhodnené oproti cenníkovým cenám jednotlivých komponentov. Sú prehľadné a kompletné, ako pre vás, tak pre vašich zákazníkov, ktorí sa nemusia obávať prípadného dodatočného navýšenia ceny. Spokojný zákazník, vaša dobrá reklama. 2

3 Čím sú kotly Wolf výnimočné? Namontujete ich doslova hocikam Všade je prístup spredu Kotol sa dá bez obáv namontovať do výklenku alebo niky, a to bez bočného odstupu. Na stenu obkreslíte šablónu, pripevníte záves a kotol jednoducho zavesíte. Nikdy nevzniknú ťažkosti s priestorom na inštaláciu, ani so servisom. Všetko je prehľadné Montážna firma aj servisný technik majú prístup ku všetkým častiam kotla bez ohľadu na to, kde je namontovaný. Na demontáž všetkých častí iba otvoríte predný kryt a zložíte ho. Na to vám postačí obyčajný skrutkovač. na celý servis budete potrebovať len jediný kľúč. Jednoduchšie a rýchlejšie to už ani nejde. Čas sú peniaze. Výklopný výmenník tepla prístupný mimo kotla Unikátny bezproblémový prístup k výmenníku tepla, stačí ho z kotla vyklopiť. Hneď vidíte, čo treba vyčistiť a urobíte to raz-dva. Kotol netreba vypúšťať a nemusíte uzatvárať ani armatúry. Systémové armatúry vám navyše umožnia prepláchnuť kotol bez odpojenia sústavy. Reguluje všetko, čo treba; jednoduchšie to už ani nejde Štyrmi typmi prístrojov ovládate čokoľvek Ovládací modul M/M-2 je základný stavebný prvok regulácie. Slúži ako nástroj na nastavenie kotlov, ako zdroj času pre kotly a regulátory aj ako zobrazovacia jednotka. Modul M/M-2 funguje ako ekvitermický regulátor. Modul M-2 navyše dokáže riadiť aj solárny systém, tepelné čerpadlo, i rekuperačné vetranie Wolf. Tri typy rozširujúcich prístrojov zvládnu aj rozsiahle hydraulické sústavy. Zapojenie regulátorov je jednotné Regulátory sa rovnako zapájajú, majú rovnaké kódované aj farebné konektory a poloha konektorov v regulátoroch je tiež rovnaká. Rovnaká konfigurácia a nastavenie modulov Nastavíte adresu modulu - jednoducho pohybom skrutkovača. Nastavenie konfigurácie modulu jednoducho modulom M/M-2 na zopár stlačení. Modul M/M-2 okamžite prečíta a zobrazí na displeji všetky informácie z dátovej zbernice. Výmenník Wolf zo zliatiny lsi má dlhšiu životnosť a najlepšie hodnoty účinnosti Zliatina hliníka má až 10-krát väčší koeficient prestupu tepla Teplo zo spalín prúdi do vykurovacej vody cez zliatinu hliníka oveľa ľahšie než cez stenu výmenníka tepla z nehrdzavejúcej ocele. Vyššia účinnosť sa dá dosiahnuť najmä pri maximálnom zaťažení výmenníka tepla pri plnom výkone. Na hranici teploty rosného bodu okolo 55 sa pri hliníkových výmenníkoch tepla prejavuje väčší podiel čiastočnej kondenzácie. Lepší prestup tepla možno prirovnať k vode, ktorá preteká cez sito s veľkými otvormi alebo cez hustý filter. Diely zo zliatiny hliníka sú odliate pod tlakom z jedného materiálu Výmenník tepla je odliaty pod tlakom z jedného materiálu bez zvarov. Výmenník tepla z nehrdzavejúcej ocele býva zhotovený zo zvarených rúrok, plechov a prídavného materiálu. Plocha odliateho výmenníka je členitejšia a dobre prístupná pri čistení. Kotel Wolf najtichší medzi kotlami, aj chladničku je počuť viac Nová generácia kotlov s technológiou luestream G-2, GW-2, GS-2 - sympatický nástupca s lepšími parametrami Montážne a užívateľský prívetivý jeden z najmenších a najľahších kotlov na trhu vďaka využitiu kvalitnejších materiálov a zmien v konštrukcii súčasťou 3-cestný prepínací ventil vyššia prevádzková bezpečnosť šetrný k životnému prostrediu veľmi nízke prevádzkové náklady intiutívne ovládanie Jednoduchší servis špeciálny kľúč potrebný k demontáži je súčasťou kotla automatické nastavenie spaľovacích výkonov automatická kalibrácia pri výmene dielov možnosť diagnostiky na diaľku Jednoduchšia prevádzka a regulácia rýchle zmeny nastavenia s jednoduchým postupom všetky hlásenia dostupné na farebnom displeji evidencia hlásenia porúch a rozlišovanie typov porúch možnosť diaľkového ovládania kotla; ovládanie prostredníctvom smartfónu automatické prispôsobenie sa druhu plynu (možná kombinácia, aj LPG) inteligentné riadenia čerpadla na najvyššie využitie kondenzácie regulácia spaľovania s automatickým kalibrovaním (extrémne nízke emisie, menej štartov horáku, najvyššia efektivita spaľovania) 3

4 Zostavy kondenzačných kotlov G-2 na vykurovanie Zostava obsahuje: závesný kondenzačný kotol G-2 so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ) Obj. č. 2KOT14 G-2/14 kw na vykurovanie ( ), trieda energetickej účinnosti vykurovania Obj. č. 2KOT20 G-2/20 kw na vykurovanie ( ), trieda energetickej účinnosti vykurovania Obj. č. 2KOT24 G-2/24 kw na vykurovanie ( ), trieda energetickej účinnosti vykurovania Zostava zásobníka pitnej vody 120 l pre G-2 Zostava obsahuje: stojatý ohrievač vody s umiestnením pod kotol SW-120 ( ), pripájaciu súpravu pre SW-120, inštalácia nad omietkou pre G-2 ( ) Obj. č. 2ZS Trieda energetickej účinnosti ohrevu vody 715 Kombinačná tabuľka na výber kondenzačného kotla a ohrevu pitnej vody Vyberte si požadovaný výkon kotla, v mieste prekríženia získate výslednú cenu pre danú kombináciu. Zostava na vykurovanie s kondenzačným kotlom G-2/14 Zostava na vykurovanie s kondenzačným kotlom G-2/20 Zostava na vykurovanie s kondenzačným kotlom G-2/24 Zostava zásobníka pitnej vody SW 120 Obj. č. 2KOT14 Obj. č. 2ZS120 Obj. č. 2KOT20 Obj. č. 2ZS120 Obj. č. 2KOT24 Obj. č. 2ZS

5 Zostavy kondenzačných kotlov G na vykurovanie Zostava obsahuje: závesný plynový kondenzačný kotol s úsporným kotlovým čerpadlom Wolf G, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ) Obj. č. KOT11 G-11 ( ), trieda energetickej účinnosti vykurovania Obj. č. KOT24 G-24 ( ), trieda energetickej účinnosti vykurovania Obj. č. KOT20-69 G-20 ( ), trieda energetickej účinnosti vykurovania pôvodná cena zostavy pôvodná cena zostavy pôvodná cena zostavy Zostavy zásobníkov pitnej vody Zostava obsahuje: stojatý ohrievač vody SW-120 s umiestnením pod kotol ( ), pripájaciu súpravu pre SW-120, nad omietkou ( ) Obj. č. ZS120 Trieda energ. účinnosti ohrevu vody SW-120 Zostava obsahuje: stojatý ohrievač vody SE-2 150, strieborný ( ), pripájaciu súpravu pre samostatný ohrievač vody ( ) Obj. č. ZS150 Trieda energ. účinnosti ohrevu vody Zostava obsahuje: stojatý solárny ohrievač vody SEM ( ), pripájaciu súpravu pre samostatný ohrievač vody ( ) Obj. č. ZS300S Trieda energ. účinnosti ohrevu vody SEM SE

6 Kombinačná tabuľka pre zostavy kondenzačných kotlov G na vykurovanie a ohrev pitnej vody Vyberte si požadovaný výkon kotla a požadovaný typ zásobníka, v mieste prekríženia získate výslednú cenu pre danú kombináciu v závislosti na typu kotlového čerpadla. Zostava zásobníka pitnej vody SW 120 Zostava zásobníka pitnej vody SE Zostava zásobníka pitnej vody SEM Zostava na vykurovanie s kondenzačným kotlom G-11 Obj. č. KOT11 (s úsporným čerpadlom) Obj. č. ZS120 Obj. č. KOT11 (s úsporným čerpadlom) Obj. č. ZS150 Obj. č. KOT11 (s úsporným čerpadlom) Obj. č. ZS300S Zostava na vykurovanie s kondenzačným kotlom G-20 Obj. č. KOT20 (s úsporným čerpadlom) Obj. č. ZS120 Obj. č. KOT20 (s úsporným čerpadlom) Obj. č. ZS150 Obj. č. KOT20 (s úsporným čerpadlom) Obj. č. ZS300S Zostava na vykurovanie s kondenzačným kotlom G-24 Obj. č. KOT24 (s úsporným čerpadlom) Obj. č. ZS120 Obj. č. KOT24 (s úsporným čerpadlom) Obj. č. ZS150 Obj. č. KOT24 (s úsporným čerpadlom) Obj. č. ZS300S

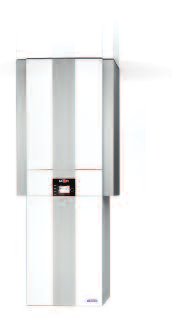

7 Zostavy závesných kondenzačných kotlov s vrstvovým zásobníkom vody GW-2 Zostava obsahuje: závesný kondenzačný kotol GW-2 so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou ( ), pripájaciu súpravu GW na inštaláciu nad omietkou - pre pitnú vodu ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ) Obj. č. 2KOTW14 GW-2 14/100L ( ) Trieda energetickej účinnosti vykurovania -114 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTW20 GW-2 20/120L ( ) Trieda energetickej účinnosti vykurovania -119 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTW24 GW-2 24/140L ( ) Trieda energetickej účinnosti vykurovania -124 Trieda energetickej účinnosti ohrevu vody Zostavy závesných kondenzačných kotlov s vrstvovým zásobníkom vody GW Zostava obsahuje: závesný kondenzačný kotol s úsporným kotlovým čerpadlom GW, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ), pripájaciu súpravu GW na inštaláciu nad omietkou - pre pitnú vodu ( ) Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Obj. č. KOTW11 GW-11/100 ( ) Obj. č. KOTW20 GW-20/120 ( ) Obj. č. KOTW24 GW-24/140 ( ) pôvodná cena zostavy pôvodná cena zostavy pôvodná cena zostavy

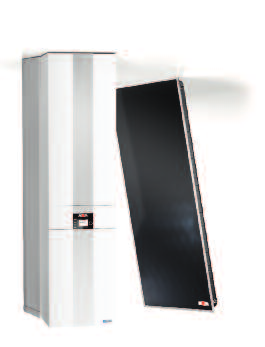

8 M L D E F G D E F G /2013 M L D E F G D E F G /2013 M M I Wolf GmbH - II GS-2 x L x Zostavy stacionárnych kondenzačných kotlov s vrstvovým zásobníkom vody GS-2L Zostava obsahuje: stacionárny kondenzačný kotol GS-2L so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou pre GS-2 ( ), pripájaciu súpravu GS-2 malú ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ) Obj. č. 2KOTS14 GS-2 14/120L ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTS20 GS-2 20/160L ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTS24 GS-2 24/200L ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody Zostavy stacionárnych kondenzačných kotlov s ohrievačom vody GS-2R Zostava obsahuje: stacionárny kondenzačný kotol GS-2R s oceľovým registrom, so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou pre GS-2 ( ), pripájaciu súpravu GS-2 malú ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ) Obj. č. 2KOTS14R GS-2 14/150R ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTS20R GS-2 20/150R ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTS24R GS-2 24/150R ( ) Trieda energetickej účinnosti vykurovania -118 Trieda energetickej účinnosti ohrevu vody I Wolf GmbH - II GS x L x Zostavy stacionárnych kondenzačných kotlov s vrstvovým zásobníkom vody GS Zostava obsahuje: stacionárny kondenzačný kotol s úsporným kotlovým čerpadlom GS, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ), pripájaciu súpravu GS malú ( ) Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Obj. č. KOTS20 GS-20/160 ( ) Obj. č. KOTS24 GS-24/200 ( ) pôvodná cena zostavy pôvodná cena zostavy

9 M L D E F G D E F G /2013 M L D E F G D E F G /2013 M M I Wolf GmbH - II G-2K x L x Zostavy kondenzačných kotlov G-2K na vykurovanie s prietokovým ohrevom pitnej vody Zostava obsahuje: závesný plynový kondenzačný kotol Wolf G-2K so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou ( ), prípojky studenej/teplej vody R 1/2" ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ) Obj. č. 2KOTP20 G-2K/20 ( ) Trieda energetickej účinnosti vykurovania -109 Trieda energetickej účinnosti ohrevu vody Obj. č. 2KOTP24 G-2K/24 ( ) Trieda energetickej účinnosti vykurovania -109 Trieda energetickej účinnosti ohrevu vody I Wolf GmbH - II G-K x L x Zostavy kondenzačných kotlov G-K na vykurovanie s prietokovým ohrevom pitnej vody Zostava obsahuje: závesný plynový kondenzačný kotol s úsporným kotlovým čerpadlom Wolf G-K, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ), prípojky studenej/teplej vody R 1/2" ( ) Obj. č. KOTP20 G-K-20 ( ) Trieda energetickej účinnosti vykurovania -44 pôvodná cena zostavy Trieda energetickej účinnosti ohrevu vody Obj. č. KOTP24 G-K-24 ( ) Trieda energetickej účinnosti vykurovania -44 pôvodná cena zostavy Trieda energetickej účinnosti ohrevu vody Príslušenstvo pre kotly - výber zo sortimentu Wolf Obj. č. Názov produktu enníková cena Trojcestný prepínací ventil, bez snímača 92, Snímač ohrievača vody s modrým konektorom 48, Pripájacia súprava GS veľká 393, Pripájacia súprava GS-2 veľká 475, Súprava cirkulácie GS 300, Poistná skupina bez regulátora tlaku vody pre GW/GW-2, GS/GS-2 78, Ochranná anóda s externým zdrojom napätia pre GS/GS-2 316, Odkaľovač 3/4" do 1,3 m 3 /h 110, Odkaľovač 1" do 2,0 m 3 /h 119, Kryt prípojok G, G-K 61, Kryt prípojok pre G-2(2K) 98, Kryt prípojok GS 92, Plášť prípojok GS-2 94, Horný kryt prípojok GS / GS-2 40, Kryt prípojok GW 96, Kryt prípojok GW-2 95, Ďalšie príslušenstvo pre kondenzačné kotly Wolf nájdete v cenníku Vykurovacie systémy Wolf. 9

10 Komfortné vetranie obytných priestorov Wolf WL Excellent/WL Najlepšia vnútorná klíma a najvyššia efektívnosť Moderné novostavby šetria energiu a zároveň je pre vlastníkov domov výzvou, ako ich efektívne vetrať. Tam, kde predtým zabezpečoval výmenu vzduchu trvalý prievan z netesných okien a dverí, vládne teraz úplné bezvetrie. Dom nedýcha, preto sa potí, čím neustále narastá možnosť vzniku nebezpečných plesní a škôd v dôsledku pôsobenia vlhkosti. Konvenčným vetraním sa stráca vzácna energia a navyše sa do bytu dostáva aj znečistený vzduch, hmyz, peľ a hluk z ulice. Systém WL od firmy Wolf automaticky a samočinne riadi vetranie celého domu. Presvedčí vás svojou jednoduchosťou, kompaktnou konštrukciou a nízkou spotrebou energie. Výhody, ktoré hovoria samy za seba: žiadne straty energie otvorenými oknami spätné získavanie tepla až 95 % čistý, čerstvý vzduch bez peľu a hluku z ulice aktívny proti tvorbe plesní a škodám z vlhkosti ovládanie ovládacím modulom Wolf M-2 automatická regulácia protimrazovej ochrany certifikovaný pre pasívne domy jednotka WL-F-150 patrí k najnižším jednotkám na trhu široká ponuka príslušenstva zabraňuje nežiadúcej koncentrácii O2, ktorá je mimo iné príčinou bolestí hlavy Komfortné vetranie obytných priestorov Wolf WL Excellent bajpas a elektrický predhrievací register v štandardnej výbave centrálne ovládanie modulom M-2 jednotka pripravená na pripojenie vzduchový výkon 180, 300 alebo 400 m 3 /hod. Komfortné vetranie obytných priestorov Wolf WL-F Excellent Plochá jednotka WL-F-150 Excellent so zabudovaným predhrievacím registrom, najnižšia na trhu Komfortné vetranie obytných priestorov Wolf WL vzduchový výkon 180, 300 alebo 400 m 3 /hod. možnosť bajpassu a elektrického predohrevu a dohrevu jednotka pripravená na pripojenie ovládanie manuálne alebo diaľkovým ovládaním WL odsáva opotrebený vzduch z kuchýň, kúpeľní, W alebo iných miestností a cez protiprúdový doskový výmenník tepla, kde odovzdáva teplo čerstvému vzduchu, ho po prefiltrovaní vypúšťa do okolia. Súčasne je z vonkajšieho priestoru nasávaný čerstvý vzduch, ktorý je vyčistený vzduchovým filtrom predohriaty v protiprúdovom doskovým výmenníku. Vzduch je privádzaný do vetraných miestností, napr. obývacia izba, spálňa, detská izba, atď. Pre komplexnú ponuku vetrania s rekuperáciou tepla vrátane potrebného príslušenstva kontaktujte obchodno-technického reprezentanta Wolf alebo projektanta. 10

11 Hydraulické zostavy pre kotly Wolf Pre kotly, ktoré majú stanovený konkrétny maximálny prietok, či už z dôvodu straty alebo inštalácie prepúšťaním, je určené riešenie tzv. vstrekovaním. Toto riešenie nevyžaduje hydraulický oddeľovač a je ideálny pre inštalácie so systémami s väčšou tlakovou stratou a prietokom (typickým príkladom je stenové a podlahové vykurovanie). Pod klasickú skupinu s obehovým čerpadlom je vložený modul s konštantne nastaveným bypassom a riadený uzáverom v spiatočke. Regulačný systém Wolf WRS má pre túto konfiguráciu konkrétne nastavenie. Regulácia prebieha podobne ako pri zmiešavaní, ale nemôže dôjsť k hydraulickému súčtu čerpadla kotla a čerpadla okruhu. Nie sú potrebné žiadne výpočty ani projekt. Inštalácia do hydraulického systému i do systému regulácie je jednoduchá, intuitívna a rýchla. Hydraulická zostava 1 Zostava obsahuje: modul zmiešavača MM ( ), čerpadlovú skupinu vykurovacieho okruhu s DN 25-60, samoregul., tr. ( ), regulačnú skupinu pre zapojenie so vstrekovaním ( ), nástenný držiak pre čerpadlové skupiny ( ) Obj. č. HYDR Hydraulická zostava 2 Zostava obsahuje: modul zmiešavača MM ( ), čerpadlovú skupinu vykurovacieho okruhu s DN 25-60, samoregul., tr. ( ), regulačnú skupinu pre zapojenie so vstrekovaním ( ), nástenný držiak pre čerpadlové skupiny ( ), uzatváraciu skupinu vykurovacieho okruhu ( ) Obj. č. HYDR Hydraulická zostava 3 Zostava obsahuje: kaskádový modul KM ( ), čerpadlovú skupinu vykurovacieho okruhu s DN 25-60, samoregul., tr. ( ), čerpadlovú skupinu okruhu so zmiešavačom s DN 25-60, samoregul., tr. ( ), nástenný držiak pre čerpadlové skupiny ( ), rozdeľovač - 2 čerpadlové skupiny ( ), spájacie potrubie ( ), hydraulický vyrovnávač do 4,5 m 3 /h ( ) Obj. č. HYDR Príklad zapojenia zostavy HYDR1: Hydralická zostava 1 (HYDR1) s kondenzačným kotlom G a so zásobníkovým ohrievačom vody SW

12 Príklad zapojenia HYDR2: Hydraulická zostava 2 (HYDR2) so stacionárnym kondenzačným kotlom GS Príklad zapojenia HYDR3: Hydraulická zostava 3 (HYDR3) so závesným kondenzačným kotlom GW 12

13 Wolfkadémia: zažite techniku všetkými zmyslami V dnešnej dobe sa technický svet mení veľmi rýchlo, produkty sú sofistikovanejšie, požiadavky legislatívy prísnejšie, a možnosti aplikácie produktov narastajú. Investor, či koncový používateľ požaduje nielen samotnú inštaláciu, ale aj poradenstvo a nastavenie systému tak, aby prinášal nielen maximálnu úsporu prevádzkových nákladov, ale tiež požadovanú tepelnú pohodu a komfort. v tomto vám vieme byť nápomocní. Spoločnosť Wolf má vo svojom portfóliu také produkty, ktoré tieto požiadavky komplexne naplnia, a tiež poskytuje partnerom potrebné znalosti a vedomosti pre inštaláciu a správne nastavenie. Prečo navštíviť Wolfkadémiu? Prostredníctvom Wolfkadémie sa môžete oboznámiť bližie s technikou a produktami Wolf a gabotherm. Odborné semináre na rôzne témy z oblasti vykurovania, vetrania či klimatizácie spájajú teoretické vedomosti s praxou a zvyšujú vašu technickú kompetentnosť. Partneri spoločnosti Wolf, ktorí absolvujú odborné semináre, získajú certifikát o absolvovaní odborného seminára. Uvedený certifikát je potvrdením, že uvedený partner získal všetky potrebné vedomosti a znalosti pre prácu s technikou Wolf a gabotherm. Nosné body seminárov: - výhody techniky Wolf a gabotherm - správny a efektívny návrh - inštalácia - uvedenie do prevádzky - komplexné nastavenie systému Wolf - eliminácia najčastejší chýb Všetky odborné semináre Wolfkadémie sa konajú v Technologickom centre úspory energií Wolf v rne. Technologické centrum úspory energií Wolf predstavuje na ucelenom priestore úsporné systémy vykurovania, vetrania a klimatizácie. Zoznámte sa s produktami značky Wolf a gabotherm, ktoré sú zkombinované do kompaktných systémov tak, aby prinášali maximálnu úsporu energií pri zabezpečení vysokého komfortu a tepelnej pohody. Na vlastné oči môžete vidieť flexibilitu, ktorú vám naše produkty poskytujú. Neváhajte a prihláste sa, účasť na seminároch je bezplatná. lebo kontaktujte svojho obchodno-technického zástupcu a pripravíme seminár na mieru vašich požiadaviek. Viac informácií získate na (sekcia Wolfkadémia). 13

14 XLL D E F G D E F G /2013 XL I Wolf GmbH - II G-2, 2xF3-1/FK-1, SEM x x L x Zostavy kondenzačného kotla G-2 a solárneho ohrevu pitnej vody s vysokovýkonnými plochými kolektormi TopSon Zostava obsahuje: kondenzačný kotol Wolf G-2 so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M-2 bez snímača vonkajšej teploty a s nástenným držiakom ( ), snímač ohrievača vody s modrým konektorom ( ), 2x solárny kolektor TopSon F3-1, so striebornou lištou ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) Obj. č. 2SKOMT14 G-2/14 kw ( ) Trieda energetickej účinnosti vykurovania -355 Trieda energetickej účinnosti ohrevu vody Obj. č. 2SKOMT20 G-2/20 kw ) Trieda energetickej účinnosti vykurovania -355 Trieda energetickej účinnosti ohrevu vody Obj. č. 2SKOMT24 G-2/24 kw ( ) Trieda energetickej účinnosti vykurovania -350 Trieda energetickej účinnosti ohrevu vody Zostavy kondenzačného kotla G-2 a solárneho ohrevu pitnej vody s plochými kolektormi FK Zostava obsahuje: kondenzačný kotol Wolf G-2 so zobrazovacím modulom M a vonkajším snímačom teploty, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M-2 bez snímača vonkajšej teploty a s nástenným držiakom ( ), snímač ohrievača vody s modrým konektorom ( ), 2x solárny kolektor FK-1 ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) Obj. č. 2SKOM14 G-2/14 kw ( ) Trieda energetickej účinnosti vykurovania -370 Trieda energetickej účinnosti ohrevu vody Obj. č. 2SKOM20 G-2/20 kw ( ) Trieda energetickej účinnosti vykurovania -370 Trieda energetickej účinnosti ohrevu vody Obj. č. 2SKOM24 G-2/24 kw ( ) Trieda energetickej účinnosti vykurovania -370 Trieda energetickej účinnosti ohrevu vody

15 XLL D E F G D E F G /2013 XL I Wolf GmbH - II G-1, 2xF3-1/FK-1, SEM x x L x Zostavy kondenzačného kotla G a solárneho ohrevu pitnej vody s vysokovýkonnými plochými kolektormi TopSon Zostava obsahuje: závesný plynový kondenzačný kotol s úsporným kotlovým čerpadlom Wolf G, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ), pripájaciu súpravu pre samostatný ohrievač vody ( ), 2x solárny kolektor TopSon F3-1, so striebornou lištou ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody -316 Obj. č. SKOMT11 G-11 ( ) Obj. č. SKOMT20 G-20 ( ) Obj. č. SKOMT24 G-24 ( ) pôvodná cena zostavy pôvodná cena zostavy pôvodná cena zostavy Zostavy kondenzačného kotla G a solárneho ohrevu pitnej vody s plochými kolektormi FK Zostava obsahuje: závesný plynový kondenzačný kotol s úsporným kotlovým čerpadlom Wolf G, pripájaciu súpravu na inštaláciu nad omietkou ( ), ovládací modul M s vonkajším snímačom a s nástenným držiakom ( ), pripájaciu súpravu pre samostatný ohrievač vody ( ), 2x solárny kolektor FK-1 ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody Trieda energetickej účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody -356 Obj. č. SKOM11 G-11 ( ) Obj. č. SKOM20 G-20 ( ) Obj. č. SKOM24 G-24 ( ) pôvodná cena zostavy pôvodná cena zostavy pôvodná cena zostavy

16 Solárna zostava vysokovýkonných plochých kolektorov TopSon na ohrev pitnej vody bez solárneho zásobníka Zostava obsahuje: 2x solárny kolektor TopSon F3-1, so striebornou lištou ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), ovládací modul M-Solar ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ) Obj. č. STPS Solárna zostava plochých kolektorov FK na ohrev pitnej vody bez solárneho zásobníka Zostava obsahuje: 2x solárny kolektor FK-1 ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), ovládací modul M-solar ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ) Obj. č. SFK Solárna zostava vysokovýkonných plochých kolektorov TopSon na ohrev pitnej vody so solárnym zásobníkom Zostava obsahuje: 2x solárny kolektor TopSon F3-1, so striebornou lištou ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), ovládací modul M-solar ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvapalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) Obj. č. STPS Trieda energetickej účinnosti ohrevu vody Solárna zostava plochých kolektorov FK na ohrev pitnej vody so solárnym zásobníkom Zostava obsahuje: 2x solárny kolektor FK-1 ( ), 2x kompenzátor ( ), pripájaciu súpravu ( ), regulačnú súpravu SM1 ( ), ovládací modul M-Solar ( ), čerpadlovú skupinu 10, s regulovaným úsporným čerpadlom ( ), solárnu expanznú nádobu 25 l ( ), teplonosnú kvpalinu NRO - balenie 20 kg ( ), SEM 2-300, stojatý solárny ohrievač vody ( ), pripájaciu súpravu solárnej skupiny 10 ( ) -315 Obj. č. SFK2-300 Trieda energetickej účinnosti ohrevu vody

17 Hydraulické zostavy Solárna hydraulická zostava pre druhý spotrebič tepla Zostava obsahuje: solárny modul SM2 ( ), snímač ohrievača vody na priame napojenie MM a KM ( ), doplnkovú čerpadlovú skupinu 10E, s regulovaným úsporným čerpadlom ( ) Obj. č. HYSOL Príslušenstvo solárneho systému Obj. č. Názov produktu enníková cena Súprava luplus na montáž 2 kolektorov - na falcovku/bobrovku 265, Súprava luplus na montáž 2 kolektorov - bridlica 214, Súprava luplus na montáž 2 kolektorov - plech 355, Stojan luflex-u na 2 kolektory, na vodorovnú plochu 615, Súprava luplus na montáž 2 kolektorov, falcovka/bobrovka 380, Súprava luplus na montáž 2 kolektorov, bridlica 328, Súprava luplus na montáž 2 kolektorov, plech 474, Stojan luflex-u na 2 kolektory 620, Odvzdušňovač 78, Termostatický zmiešavač teplej vody 149, Plniace čerpadlo 200, Teplonosná kvapalina NRO - balenie 20 kg 95, Teplonosná kvapalina NRO - balenie 10 kg 75, Ďalšie príslušenstvo pre solárne systémy Wolf nájdete v cenníku Vykurovacie systémy Wolf. Hydraulická schéma zapojenia solárnej hydraulickej zostavy (HYSOL) 17

18 Tepelné čerpadlo vzduch/voda Wolf WL-1S() v splitovom prevedení Kúrenie, ktoré vie aj chladiť Splitové tepelné čerpadlo Wolf vzduch/voda WL-1S () predstavuje idálne zariadenie pre objekty, v ktorých potrebujeme kúriť i chladiť. Toto nové tepelné čerpadlo je optimálnym zdrojom tepla i chladu pre odovzdávacie plošné systémy gabotherm (napr. podlahové vykurovanie/chladenie alebo stropné vykurovanie/chladenie). Takýto zdroj tepla i chladu spolu s plošnými systémami vykurovania/chladenia prináša zákazníkovi dokonalú tepelnú pohodu nielen v zime, ale s ohľadom na stále častejšiu požiadavku na chladenie, i v parných letných dňoch - bez potreby použitia klimatizácie, a tým pádom bez nepríjemného prúdenia vzduchu, prievanu a zvýšenej prašnosti. Tepelné čerpadlo WL-1S() prispôsobuje svoj výkon potrebám vykurovania, chladenia i ohrevu teplej vody pomocou invertnej techniky, t.j. plynulej regulácie výkonu kompresora. Kompaktnú vonkajšiu jednotku môžeme inštalovať až do vzdialenosti 25 m od vnútornej jednotky. Obe jednotky sú prepojené len dvomi rúrkami Ø 10 mm a Ø 16 mm, ktoré privádzajú chladivo z vonkajšej do vnútornej jednotky. Vonkajší modul sa montuje buď na zem, alebo na závesnú konzolu, tým pádom je montáž veľmi jednoduchá a flexibilná. Vnútorná jednotka má veľkosť a dizajn kondenzačného kotla Wolf. Výhody, ktoré hovoria samy za seba: elektronická regulácia výkonu s invertnou technikou vysokoúčinné s OP až 3,8 pri 2/W35 (STN EN 14511) integrovaný merač tepla plná kompatibilita s regulačným systémom Wolf ovládanie so zabudovanou reguláciou M-2 alebo zobrazovacím modulom M možnosť zabudovania LN/WLN modulu rozhrania ISM7i do vnútorného modulu zabudované vysokoefektívne čerpadlo EEI < 0,23 elektrický ohrevný článok 6 kw aj v prevedení bez elektrického ohrevného článku na bivalentnú prevádzku s externým zdrojom tepla so zásobníkovým ohrievačom vody EW ako zostava na montáž na seba rýchla montáž zásobníka a vnútorného modulu Splitové tepelné čerpadlo WL-1S zabezpečuje prevádzku chladiacich stropov v učebni TUE Wolf Pre komplexnú ponuku tepelných čerpadiel vrátane potrebného príslušentva kontaktujte obchodno-technického reprezentanta Wolf alebo projektanta. 18

19 / / I Wolf GmbH - II WL-1S x D E F G Zostavy tepelných čerpadiel vzduch-voda WL-1S v splitovom prevedení s elektrickým ohrevným článkom Zostava obsahuje: tepelné čerpadlo WL-1S, zobrazovací modul M s vonkajším snímačom ( ), ovládací modul M-2 bez snímača vonkajšej teploty ( ), nástenný držiak pre M-2 ( ), potrubie na vedenie chladiva 10x1mm 10m kotúč ( ), potrubie na vedenie chladiva 16x1mm 10 m kotúč ( ) Obj. č. SPT7 WL-1S-07/230V s el. ohrevom 6 kw ( ) Trieda energ. účinnosti vykurovania Obj. č. SPT10 WL-1S-10/400V s el. ohrevom 6 kw ( ) Trieda energ. účinnosti vykurovania Obj. č. SPT14 WL-1S-14/400V s el. ohrevom 6 kw ( ) Trieda energ. účinnosti vykurovania I Wolf GmbH - II WL-1- x D E F G Zostavy kompaktných tepelných čerpadiel WL vzduch-voda na vonkajšiu inštaláciu s elektrickým ohrevným článkom Zostava obsahuje: tepelné čerpadlo vzduch-voda WL-1-, manažér tepelného čerpadla WPM-1 s ovládacím modulom M vrátane snímača vonkajšej teploty a snímača okruhu so zmiešavaním ( ), snímač ohrievača vody na priame napojenie MM a KM ( ), 3-cestný prepínací ventil DN 28, 24 V ( ), poistnú skupinu ( ), úsporné čerpadlo vykurovacieho okruhu ( ) Obj. č. TL8 WL-1-8- vzduch-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TL10 WL vzduch-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TL12 WL vzduch-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TL14 WL vzduch-voda ( ) Trieda energ. účinnosti vykurovania Trieda energetickej účinnosti vykurovania je uvádzaná pre nízkej teplote 35 19

20 / / I Wolf GmbH - II WS-1 x D E F G Zostavy kompaktných tepelných čerpadiel WS soľanka-voda na vnútornú inštaláciu Zostava obsahuje: tepelné čerpadlo soľanka-voda WS-1, manažér tepelného čerpadla WPM-1 s ovládacím modulom M vrátane snímača vonkajšej teploty a snímača okruhu so zmiešavaním ( ), snímač ohrievača vody na priame napojenie MM a KM ( ) Obj. č. TS6 WS-1-06 soľanka-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TS8 WS-1-08 soľanka-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TS10 WS-1-10 soľanka-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TS12 WS-1-12 soľanka-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TS16 WS-1-16 soľanka-voda ( ) Trieda energ. účinnosti vykurovania I Wolf GmbH - II WW-1 x D E F G Zostavy kompaktných tepelných čerpadiel WW voda-voda na vnútornú inštaláciu Zostava obsahuje: tepelné čerpadlo voda-voda WW-1, manažér tepelného čerpadla WPM-1 s ovládacím modulom M vrátane snímača vonkajšej teploty a snímača okruhu so zmiešavaním ( ), snímač ohrievača vody na priame pripojenie MM a KM ( ), koncentrát soľanky objem 3,4 l ( ) Obj. č. TW7 WW-1-07 voda-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TW11 WW-1-11 voda-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TW13 WW-1-13 voda-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TW15 WW-1-15 voda-voda ( ) Trieda energ. účinnosti vykurovania Obj. č. TW21 WW-1-21 voda-voda ( ) Trieda energ. účinnosti vykurovania Trieda energetickej účinnosti vykurovania je uvádzaná pre nízkej teplote 35 20

21 Príslušenstvo zostáv tepelných čerpadiel Obj. č. Názov produktu enníková cena Súprava elektrických káblov, dĺžka 6 m 180, Súprava elektrických káblov, dĺžka 14 m 275, Súprava elektrických káblov, dĺžka 21 m 370, Súprava elektrických káblov, dĺžka 30 m 490, Nástenná konzola pre pripevnenie vonkajšieho modulu 350, Podlahová konzola pre pripevnenie vonkajšieho modulu 305, Zásobníkový ohrievač vody EW , Zásobníkový ohrievač vody SEW , Zásobníkový ohrievač vody SEW , Solárny ohrievač vody SEM-1W , kumulačný zásobník vody SPU , kumulačný zásobník vody SPU , Ovládací modul M-2 bez snímača vonkajšej teploty 160, Nástenný držiak M-2 16, cestný ventil pre vykurovanie / chladenie 230V, WL-1S 158, Odkalovač s magnetickým separátorom 247, Modul chladenia KM na pasívne chladenie 3 200, Ďalšie príslušenstvo pre tepelné čerpadlá Wolf nájdete v cenníku Vykurovacie systémy Wolf. Pre kompletnú ponuku tepelného čerpadla vrátane potrebného príslušenstva kontaktujte obchodno-technického reprezentanta Wolf alebo projektanta. Prehľad zásobníkových ohrievačov a akumulačných zásobníkov vody pre tepelné čerpadlá Zásobníkový ohrievač vody EW (spodný diel) Zásobníkový ohrievač vody SEW Solárny ohrievač vody SEM-1W-360 Zásobníkový ohrievač vody EW-2-200, spolu s vnútornou jednotkou splitového tepelného čerpadla ako kompaktná zostava kumulačný modul PM-1-70 (vrchný diel) Zásobníkový ohrievač vody SEW kumulačný zásobník vody SPU

22 S gabothermom máte istotu, že všetko zvládnete rýchlo, ľahko a bez chýb Sálavé systémy gabotherm patria k tradičným produktom na slovenskom trhu od roku ko priekopník podlahového vykurovania máme už viac ako 20-ročné skúsenosti, tisíce inštalácií a tisíce spokojných zákazníkov. Od začiatku až po dnes kladieme dôraz na kvalitné materiály. Tradícia spoľahlivosť kvalita systémov gabotherm sú aj vašou zárukou úspechu u vašich zákazníkov. Podlahové vykurovanie Podlahové vykurovanie gabotherm je systém splňujúci tie najnáročnejšie kritéria, ktoré môže zákazník požadovať. Jeho hlavnou výhodou je rovnomerné zahrievanie celej miestnosti zabezpečí tepelnú pohodu vo všetkých priestoroch spojenú s príjemným teplom od nôh. Systém taktiež účinne chráni zdravie celej rodiny, nakoľko nedochádza k nežiaducemu víreniu prachu. Významnou výhodou sú aj nízke náklady na vykurovanie na vytvorenie komfortnej teploty v obytných priestoroch potrebujete v teplovodnom systéme vody s teplotou o 20 nižšiu, ako pri vykurovaní radiátormi. Takto dokážete usporiť až 30 % nákladov na vykurovanie. Zaujímavým argumentom pre podlahové vykurovanie je tiež fakt, že obytné priestory pôsobia bez radiátorov omnoho lepšie. Systém podlahového vykurovania gabotherm využíva polybuténové rúrky hetta, ktoré predstavujú to najlepšie, čo je možné na náročnom slovenskom i európskom trhu objaviť. Zaručujú ľahkú a rýchlu montáž a k tomu sa vyznačujú dlhšou životnosťou spojenú s vysokou odolnosťou proti usadzovaniu vodného kameňa. Systém podlahového vykurovania gabotherm je vhodný pre každý nízkoteplotný zdroj tepla a môže byť navrhnutý na využitie solárnej energie v kombinácii s tepelným čerpadlom a kondenzačným kotlom. Stenové a stropné vykurovanie/chladenie Stenové a stropné vykurovanie/chladenie je systém, ktorý dosahuje prostredníctvom relatívne nízkej teploty povrchu stien rovnomernú teplotu vzduchu, ktorá môže byť výraznejšie nižšia, ako napr. pri klasickom vykurovaní, napr. radiátormi. Takto je možné dosiahnuť tepelnú pohodu pri nižšej spotrebe energie (nižšia teplota vzduchu o 2-3, úspora až 15 %). Prenos tepla sálaním ohriatej steny zaručuje maximálny komfort. Významne sa znižuje riziko vzniku alergií v obytných priestoroch, je zaručená maximálna hygiena prevádzky. Polybuténové rúrky s malým priemerom 8 mm, uložené len 4 cm pod omietkou, umožňujú rýchlu regulačnú odozvu je možné dosiahnuť rýchlu a presnú úpravu požadovanej teploty. Taktiež pri chladení poskytuje systém mnoho výhod, predovšetkým sálaním chladených plôch bez prievanu. Mimo vynikajúcich úžitkových vlastností umožňuje systém stenového a stropného vykurovania gabotherm rýchlu a ľahkú montáž. Je vhodný pre každý nízkoteplotný zdroj tepla a môže byť navrhnutý na využitie solárnej energie v kombinácii s tepelným čerpadlom a kondenzačným kotlom. Výhody, ktoré hovoria samy za seba: viac ako 20 rokov na trhu špičková polybuténová rúrka hetta - lepšia ohybnosť a pružnosť, práca až do -5 systémová doska s výstupkami chráni rúrku pri inštalácii proti poškodeniu (systémové dosky znižujú o cca 10 % spotrebu poteru, presah fólie na systémovej doske a tvarové zámky umožňujú bezpečné uchytenie dosky a takmer nulový odpad) zásuvné spoje rozdeľovačov VSS umožňujú ľahké, bezpečné a veľmi rýchle pripojenie k jednotlivým okruhom rýchlosť montáže systému podlahového vykurovania je neprekonateľná (ohybná rúrka, doska s výstupkami a zásuvné spoje rozdeľovača), čím rýchlejšie prácu dokončíte, tým bude zákazník spokojnejší a bude vás odporúčať, ušetrený čas môžete využiť pre ďalších zákazníkov alebo na seba, či svoju rodinu šírka programu gabotherm pokryje požiadavky väčšiny zákazníkov rôznych stavieb dlhoročné kvalitné poradenstvo pri návrhu a montáži sálavých systémov je samozrejmosťou široká predajná sieť (odborné veľkoobchody) v rámci celej Slovenskej republiky Pre komplexnú ponuku sálavých systémov gabotherm vrátane potrebného príslušenstva kontaktujte obchodno-technického reprezentanta Wolf alebo svoj odborný veľkoobchod. 22

23 Systémy podlahového vykurovania Ponuka hotových zostáv v systéme gabotherm je obrovským pomocníkom, ktorý vám ušetrí čas pri nákupe a poskytuje vám istotu, že na nič nezabudnete, nakoľko zostavy obsahujú všetky potrebné komponenty v správnych počtoch a tým pádom máte zabezpečenú jednoduchú a správnu montáž podlahového vykurovania. Kvalitné podlahové vykurovanie s polybuténovými rúrkami gabotherm hetta poskytuje istotu každému, komu záleží na kvalite, funkčnosti a pohodlí za rozumnú cenu. Zostavy podlahového vykurovania Systémová doska 30-2 s integrovanou tepelnou izoláciou, krokovou izoláciou 28 d a izoláciou proti vlhkosti. Zostava podlahového vykurovania 120 m 2 Obsahuje: systémovú dosku1.2.3., čiernu (10123) 121,5 m 2 /20 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12724H) 600 m, polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 200 m, dilatačný pás GTF-RDS (00193), 125 m Obj. č. GPV , Zostava podlahového vykurovania 80 m 2 Obsahuje: systémovú dosku1.2.3., čiernu (10123) 78,98 m 2 /13 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 400 m, polybuténovú rúrku HR-P hetta DD 15x1,5 (12714H) 120 m, dilatačný pás GTF-RDS (00193), 75 m Obj. č. GPV80-96, Zostava podlahového vykurovania 30 m 2 Obsahuje: systémovú dosku1.2.3., čiernu (10123) 30,38 m 2 /5 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 200 m, dilatačný pás GTF-RDS (00193), 25 m Obj. č. GPV30-31, Zostava podlahového vykurovania 18 m 2 Obsahuje: systémovú dosku1.2.3., čiernu (10123) 18,23 m 2 /3 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12714H) 120 m, dilatačný pás GTF-RDS (00193), 25 m Obj. č. GPV18-17, Zostavy podlahového vykurovania T Systémový pás T s integrovanou tepelnou a protihlukovou izoláciou, s izolačnou fóliou proti vlhkosti. Zostava podlahového vykurovania 120 m 2 Obsahuje: systémový pás T (12696) 120 m 2 /12 bal., T kotviacu sponu (09723) 2400 ks, polybuténovú rúrku HR-P hetta DD 15x1,5 (12724H) 600 m, polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 200 m, dilatačný pás GTF-RDS (00193), 125 m Obj. č. GPVT , Zostava podlahového vykurovania 80 m 2 Obsahuje: systémový pás T (12696) 80 m 2 /8 bal., T kotviacu sponu (09723) 1600 ks, polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 400 m, polybuténovú rúrku HR-P hetta DD 15x1,5 (12714H) 120 m, dilatačný pás GTF-RDS (00193), 75 m Obj. č. GPVT80-89, Zostava podlahového vykurovania 30 m 2 Obsahuje: systémový pás T (12696) 30 m 2 /3bal., T kotviacu sponu (09723) 600 ks, polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 200 m, dilatačný pás GTF-RDS (00193), 25 m Obj. č. GPVT30-28, Zostava podlahového vykurovania 20 m 2 Obsahuje: systémový pás T (12696) 20 m 2 /2 bal., T kotviacu sponu (09723) 500 ks, polybuténovú rúrku HR-P hetta DD 15x1,5 (12714H) 120 m, dilatačný pás GTF-RDS (00193), 25 m Obj. č. GPVT20-10,

24 Zostavy podlahového vykurovania Solotop Systémová doska Solotop bez tepelnej izolácie, určená na položenie priamo na tepelnú izoláciu. Zostava podlahového vykurovania 120 m 2 Obsahuje: systémovú dosku Solotop (10125) 121,5 m 2 /10 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12724H) 600 m, polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 200 m, dilatačný pás GTF-RDS (00193), 125 m -166,45 Obj. č. GPVS Zostava podlahového vykurovania 60 m 2 Obsahuje: systémovú dosku Solotop (10125) 60,75 m 2 /5 bal., polybuténovú rúrku HR-P hetta DD 15x1,5 (12715H) 400 m, dilatačný pás GTF-RDS (00193), 75 m -65,10 Obj. č. GPVS Zostavy rozdeľovačov VSS pre P rúrku 15x1,5 Zostava rozdeľovača VSS 2 Obsahuje: rozdeľovač GTF-VSS 2 1 (12737), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 4 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM4 (20004) 1 ks Obj. č. RVSS2-9, Zostava rozdeľovača VSS 3 Obsahuje: rozdeľovač GTF-VSS 3 1 (12738), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 6 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM4 (20004) 1 ks Obj. č. RVSS3-11, Zostava rozdeľovača VSS 5 Obsahuje: rozdeľovač GTF-VSS 5 1 (12740), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 10 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM7 (20007) 1 ks Obj. č. RVSS5-17, Zostava rozdeľovača VSS 7 Obsahuje: rozdeľovač GTF-VSS 7 1 (12742), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 14 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM7 (20007) 1 ks -21,44 Obj. č. RVSS7 339 Zostava rozdeľovača VSS 9 Obsahuje: rozdeľovač GTF-VSS 9 1 (12744), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 18 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM10 (20010) 1 ks -27,88 Obj. č. RVSS9 400 Zostava rozdeľovača VSS 11 Obsahuje: rozdeľovač GTF-VSS 11 1 (12746), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 22 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM12 (20012) 1 ks -29,32 Obj. č. RVSS Zostava rozdeľovača VSS 4 Obsahuje: rozdeľovač GTF-VSS 4 1 (12739), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 8 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM4 (20004) 1 ks Obj. č. RVSS4-13, Zostava rozdeľovača VSS 6 Obsahuje: rozdeľovač GTF-VSS 6 1 (12741), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 12 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM7 (20007) 1 ks Obj. č. RVSS6-18, Zostava rozdeľovača VSS 8 Obsahuje: rozdeľovač GTF-VSS 2 1 (12743), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 16 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM10 (20010) 1 ks -24,16 Obj. č. RVSS8 379 Zostava rozdeľovača VSS 10 Obsahuje: rozdeľovač GTF-VSS 10 1 (12745), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 20 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM10 (20010) 1 ks -28,60 Obj. č. RVSS Zostava rozdeľovača VSS 12 Obsahuje: rozdeľovač GTF-VSS 12 1 (12747), oporné puzdro z nehrdzavejúcej ocele GT-SH 15 (12717) 24 ks, uzatvárací kohút GT-VR 1 (01732) 1 pár, skrinka na montáž pod omietku GT-VKM12 (20012) 1 ks -30,04 Obj. č. RVSS Poznámka: Pri použití zmiešavacích súprav je potrebné zväčšiť veľkosť skrinky a zostavu tým pádom, nie je možné použiť. 24

25 Systém stenového a stropného vykurovania/chladenia WR8 Inštalácia stenového a stropného vykurovania/chladenia je mimoriadne jednoduchá a v porovnaní s pokládkou (a zaliatím) podlahového vykurovania významne menej náročná na čas, technologické prestávky i náklady. Odpadáva dilatačný pás, izolácia proti vlhkosti, potreba dilatačných škár a v neposlednej rade i energeticky náročné vysúšanie betónového poteru. Systém sa inštaluje na stenu alebo strop. Hrúbka omietky je takmer identická so stenovým systémom / bez stenového systému. Systém nevyžaduje naviac žiadnu časovú náročnosť (napr. zrenie betónu) a je možné ho inštalovať na prianie investora v akejkoľvek fáze hrubej stavby pokým nie sú natiahnuté omietky, bez riešenia výšky podlahy a dalších úkonov potrebných pri inštalácii podlahového vykurovania. Zostavy stenového/stropného vykurovania Zostava stenového/stropného vykurovania 10 m 2 /1 330 W (45-38 ) Obsahuje: polybuténovú rúrku HR-P hetta DD 8x1,0 (12010H) 200 m, upevňovaciu lištu GTH-WKS 8 (09940) 15 ks, držiak oblúkov rúrky GTH-RH 8 (10433) 80 ks, zatĺkacie hmoždinky GT-SD 35 (10419) 150 ks, vodiaci oblúk GTH-RF 8/10 (42322) 12 ks Zostava stenového/stropného vykurovania 6 m 2 /800 W (45-38 ) Obsahuje: polybuténovú rúrku HR-P hetta DD 8x1,0 (12010H) 100 m, upevňovaciu lištu GTH-WKS 8 (09940) 9 ks, držiak oblúkov rúrky GTH-RH 8 (10433) 48 ks, zatĺkacie hmoždinky GT-SD 35 (10419) 90 ks, vodiaci oblúk GTH-RF 8/10 (42322) 6 ks Obj. č. GSV10-45, Obj. č. GSV6-22, Príslušenstvo zostáv stenového/stropného vykurovania Obj. č. Názov produktu mal. mn. ks/m ena bal H HR-P hetta DD 8 x 1,0 oranžová bal. 1,05 210, GTH-WKS 8 nástenná lišta 2 m 2 1 ks 4,40 8, GTH-RH 8 držiak oblúkov rúrky 50 1 bal. 0,40 20, GTH-RF 8/10 vodiaci oblúk 50 1 bal. 0,40 20, GT-SD 35-6 hmoždinka zatĺkacia bal. 0,12 18, GTH-PTR 15/8/ ks 6,90 6, GTH-PTR 16/8/ ks 7, 7, GT-M-PTR 20/8/ ks 9,17 9, GTH-PKR 15/8 1 1 ks 3,95 3, GTH-PKR 16/8 MVR 16x2 1 1 ks 3,80 3, GTH-PK 8/8 1 1 ks 3,30 3, GT-M-PE 15 press uzáver 1 1 ks 4,20 4, GT-M-PE 16 press uzáver 1 1 ks 3,90 3, GT-M-PE 20 press uzáver 1 1 ks 4,65 4,65 Príslušenstvo zostáv podlahového vykurovania Obj. č. Názov produktu PJ MJ /MJ ena bal Systémová doska , 30-2, čierna 6,075 m 2 m 2 11,70 71, Systémová doska Solotop - 12,15 m 2 12,15 m 2 m 2 7,80 94, GTF-T 30-2 systém. pás 10 m 2 10 m 2 m 2 5,70 57, M 10 mm doska 12,15m 2 12,15 m 2 m 2 10,50 127, H HR-P hetta DD 15x1,5 rúrka 120 m 120 m m 1,30 156, 12715H HR-P hetta DD 15x1,5 oranžová, 200 m 200 m m 1,30 260, 12724H HR-P hetta DD 15x1,5 rúrka 600 m 600 m m 1,30 780, GTF-RDS dilatačný pás 25 m 25 m m 0,55 13, GT-SR 25/60 ochr. rúrka čierna 60 m m 0,70 42, GT-R 15/18 vodiaci oblúk 1 ks ks 0,72 0, GT-M-PK 15/15 1 ks ks 3,30 3, GT-M-PLU 15/300 2 ks ks 10,60 21, Plastifikátor gabotherm 5 kg 1 bal. bal. 16,50 16, Plastifikátor gabotherm 10 kg 1 bal. bal. 29,90 29, GTF-T kotviaca spona 300 ks ks 0,06 18, GTF-T montážny prístroj 1 ks ks 142, 142, Zmiešavacie súpravy pre podlahové, stenové a stropné vykurovanie GTF-FRG 3015-F Yonos Para 15/6 1 ks ks 453, 453, GTF-FRG 3020-F Yonos Para 15/6 1 ks ks 489, 489, GTF-FRG 3015-W, LPH ks ks 590, 590, Ďalšie príslušenstvo nájdete v cenníku Systémy vykurovania a rozvodov vody gabotherm. 25

26 Technické údaje Závesný plynový kondenzačný kotol Wolf G-2 G-2(K) Vykurovací výkon min.-max. kw 1,8-13,5 3,8-20,4 4,8-25,8 Výkon pri ohreve pitnej vody kw 1,8-15,2 3,8-22,2 4,8-27,1 Výkon kombi-kotla pri ohreve vody kw 3,8-22,2 4,8-27,1 Obytná plocha (smerodajná hodnota) do 120 m 2 do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach Závesný kondenzačný kotol s vrstvovým zásobníkem Wolf GW-2L GW-2L Vykurovací výkon min.-max. kw 1,8-13,5 3,8-20,4 4,8-25,8 Výkon pri ohreve pitnej vody kw 1,8-15,2 3,8-22,2 4,8-27,1 Ekvivalentný objem zásobníka l Obytná plocha (smerodajná hodnota) do 120 m 2 do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach Stacionárny kondenzačný kotol s vrstvovým zásobníkom Wolf GS-2L / s ohrievačom vody Wolf GS-2R GS-2L / GS-2R Vykurovací výkon min.-max. kw 1,8-13,5 3,8-20,4 4,8-25,8 Výkon pri ohreve pitnej vody kw 1,8-15,2 3,8-22,2 4,8-27,1 Ekvivalentný objem zásobníka (GS-2L) l Objem ohrievača vody (GS-2R) l Rozmery - GS-2L (v x h x š) mm 1462 x 635 x x 635 x x 635 x 600 Rozmery - GS-2R (v x h x š) mm 1792 x 635 x x 635 x x 635 x 600 Obytná plocha (smerodajná hodnota) do 120 m 2 do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach Závesný plynový kondenzačný kotol Wolf G G-(K) Vykurovací výkon min.-max. kw 3,2-10,0 5,6-19,0 7,1-23,1 Výkon pri ohreve pitnej vody kw 14,6 22,9 27,6 Výkon kombi-kotla pri ohreve vody kw 22,9 27,6 Obytná plocha (smerodajná hodnota) do 120 m 2 do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach 26

27 Technické údaje Závesný kondenzačný kotol s vrstvovým zásobníkom Wolf GW GW 11/100 20/120 24/140 Vykurovací výkon min.-max. kw 3,2-10,0 5,6-20,4 7,1-23,1 Výkon pri ohreve pitnej vody kw 14,6 22,9 27,6 Ekvivalentný objem zásobníka l Obytná plocha (smerodajná hodnota) do 120 m 2 do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach Stacionárny kondenzačný kotol s vrstvovým zásobníkom Wolf GS GS 20/160 24/200 Vykurovací výkon min.-max. kw 5,6-19,0 7,1-23,1 Výkon pri ohreve pitnej vody kw 22,9 27,6 Ekvivalentný objem zásobníka l Rozmery (v x h x š) mm 1460 x 600 x x 600 x 566 Obytná plocha (smerodajná hodnota) do 240 m 2 od 240 m 2 Trieda sezónnej energ. účinnosti vykurovania Trieda energetickej účinnosti ohrevu vody pri priemerných klimat. podmienkach Tepelné čerpadlo vzduch/voda WL-1S() v splitovom prevedení Typ WL-1S() - 07/230V WL-1S() - 10/400V WL-1S() - 14/400V Rozmery vonkajší modul (š x h x v) mm 1040x865x x1255x x1255x340 Rozmery vnútor. modul (š x h x v) mm 440x790x x790x x790x340 Hmotnosť vonk./vnútorný modul kg 66 / / / 37 Vykurovací výkon OP 7/W35 podľa STN EN kw / 6,8 / 4,3 10,2 / 4,8 12,1 / 4,8 Vykurovací výkon OP 2/W35 podľa STN EN kw / 5,1 / 3,3 7,6 / 3,8 8,8 / 3,8 Vykurovací výkon pri 2/W35 kw 1,9-8,8 2,9-10,6 3,1-12,4 hladiaci výkon / EER 35/W18 podľa STN EN kw / 8,6 / 3,4 8,7 / 4,1 12,0 / 3,4 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 55 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 35 27

28 Technické údaje Tepelné čerpadlo vzduch/voda WL-1- na inštaláciu v exteriéri š Typ WL WL WL WL Rozmery (š x h x v) mm 1505x1105x x1105x x1105x x1105x1665 Vykurovací výkon OP 2/W35 podľa STN EN kw / 8,4 / 3,8 9,6 / 3,7 11,7 / 3,7 13,5 / 3,6 Vykurovací výkon OP 10/W35 podľa STN EN kw / 9,9 / 4,7 11,1 / 4,6 13,8 / 4,5 13,7 / 4,5 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 55 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 35 h v Tepelné čerpadlo soľanka/voda WS-1 na inštaláciu v interiéri (bez/so zásobníkom) h š Typ WS-1-06 WS-1-08 WS-1-10 WS-1-12 WS-1-16 Rozmery (š x h x v) mm 600x650x x650x x650x x650x x650x740 Vykurovací výkon OP 0/W35 podľa STN EN kw / 5,9 / 4,7 8,4 / 4,7 10,8 / 4,7 12,0 / 4,7 16,8 / 4,6 Vykurovací výkon OP 0/W55 podľa STN EN kw / 5,3 / 2,8 7,4 / 2,8 9,2 / 2,9 10,5 / 2,8 15,8 / 2,8 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 55 Trieda sezónnej energetickej účinnosti vykurovania pri teplote 35 = = = = = 5x95 v 665 Tepelné čerpadlo voda/voda WW-1 na inštaláciu v interiéri (bez/so zásobníkom) h š Typ WW-1-07 WW-1-11 WW-1-13 WW-1-15 WW-1-21 Rozmery (š x h x v) mm 600x650x x650x x650x x650x x650x740 Vykur. výkon OP W10/W35 podľa STN EN kw/ 7,1 / 5,4 10,5 / 5,6 13,3 / 5,6 15,0 / 5,5 20,8 / 5,5 Vykur. výkon OP W10/W55 podľa STN EN kw/ 6,2 / 3,2 9,3 / 3,3 11,5 / 3,2 13,5 / 3,3 17,0 / 3,3 Trieda sezónnej energet. účinnosti vykurovania pri teplote 55 Trieda sezónnej energet. účinnosti vykurovania pri teplote 35 = = = = = 5x95 v

29 Poznámky 29

30 5-ročná nadštandardná záruka Wolf 5 ročná nadštandardná záruka Wolf (ďalej "5RNZ") je predĺžením záručnej doby štandardne poskytovanej spoločnosťou Wolf Slovenská republika, s.r.o. na všetky komponenty a príslušenstvo Wolf, na mieste inštalované. Obsahom 5RNZ je servis a údržba zariadenia Wolf počas trvania záruky, ako aj dodávka náhradných dielov. Počas prvých 3 rokov trvania záruky hradí spoločnosť Wolf Slovenská republika, s.r.o. náklady za práce spojené s odstraňovaním vád zariadenia a náhradné diely. Počas ďalších 2 rokov trvania 5RNZ hradí spoločnosť Wolf Slovenská republika, s.r.o. náhradné diely, pričom náklady za práce spojené s odstraňovaním vád hradí koncový užívateľ. Predpoklady získania 5 ročnej nadštandardnej záruky Wolf: O poskytnutie 5RNZ je možné požiadať najneskôr do 90 dní od uvedenia predmetnej inštalácie do prevádzky. Zariadenie Wolf musí obsahovať minimálne kotol alebo tepelné čerpadlo Wolf. Všetky hlavné komponenty systému sú produktmi Wolf (kondenzačný kotol alebo tepelné čerpadlo, regulácia, zásobníky, spalinový systém, hydraulické príslušenstvo, solárne kolektory, regulácia a iné komponenty solárneho systému a pod.). Uvedenie do prevádzky je preukázateľne vykonané servisným technikom Wolf Slovenská republika, s.r.o. alebo autorizovaným servisným technikom povereným spoločnosťou Wolf Slovenská republika, s.r.o. Predpokladom pre uvedenie do prevádzky je bezchybná montáž zariadenia. Uzatvorenie zmluvy o servise a údržbe zariadenia medzi koncovým užívateľom a spoločnosťou Wolf Slovenská republika, s.r.o.. 5 ročná nadštandardná záruka Wolf sa nevzťahuje na opotrebiteľné diely (napr. elektródy, tesnenia, O-krúžky...), ktoré sú predmetom výmeny pri pravidelnej údržbe zariadenia Wolf počas 5-tich rokov. Ostatné podmienky, vrátane záručných podmienok, sa riadia Všeobecnými obchodnými podmienkami Wolf Slovenská republika, s.r.o. a Záručnými a reklamačnými podmienkami Wolf Slovenská republika, s.r.o., resp. Všeobecnými obchodnými podmienkami spoločnosti Wolf Slovenská republika, s.r.o. pre servis. 30

31 Komplexné riešenia nielen pre objekty občianskej vybavenosti plynový kondenzačný kotol MGK-2 plochý solárny kolektor TopSon F3-1 kompaktná vetracia jednotka KL klimatizačné zariadenie KG Top
