1 Sada s veternou turbínou 1 Používateľský manuál/ Návod na obsluhu Čo je v balení? A Náboj turbíny B Lopatky turbíny/ vrtuľa C Generátor D Prevody (60T, 40T (x2), 20T) E Chvostová plocha F Otáčacie ložisko G Veža H Voltmeter I LED modul J Modul motora K Modul bzučiaka Obsah 1 Obsah/ Čo je v boxe? 2 Nastavenie a napojenie veternej turbíny 3 Montáž lopatiek turbíny do náboja turbíny 4 Pripájanie modulov k veternej turbíne 5 Menenie prevodov 6 Pomoc a rady

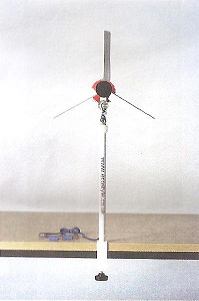

2 2 Nastavenie a napojenie veternej turbíny Nastavenie turbíny Vyberte veternú turbínu z krabice. Dbajte na opatrnosť pri manipulácii s turbínou, pričom vrchná časť (gondola) turbíny je oddelená od zvislého stĺpika (veža). Spoľahlivo upevnite veternú turbínu na stôl alebo iný rovný povrch. Vložte 3 lopatky turbíny do náboja ako je zobrazené v sekcii 3 na nasledujúcej strane. Zapojenie voltmetra Jeden modrý konektor zapojte do čiernej zásuvky a ďalší konektor buď do červenej 3V alebo 15V zásuvky. Polarita veternej turbíny sa mení v závislosti od smeru otáčania náboja turbíny. V prípade, že ručička ukazuje na negatívnu hodnotu počas prevádzky turbíny, skúste prepojiť modré konektory. Napájanie veternej turbíny Turbína sa v exteriéri môže používať pri miernej rýchlosti vetra. Pre vykonanie konzistentných experimentov v interiéri by sa mal použiť ventilátor na napojenie veternej turbíny. Pre najlepšie výsledky, použite minimálny priemer 300 mm až 400 mm ventilátora. Umiestnite ventilátor maximálne 500 mm od turbíny a uistite sa, že stred náboja je v rovine so stredom ventilátora. Ak je to nevyhnutné, vyvýšte polohu ventilátora použitím kníh, krabíc a pod. Zapnite ventilátor na maximálnu rýchlosť.

3 3 Montáž lopatiek turbíny do náboja turbíny Montáž lopatiek turbíny Začnite pripojením 3 lopatiek turbíny. Uistite sa, že lopatky sú rovnomerne rozmiestnené okolo náboja. Zatlačte čiernu tyčku do náboja a tlačte biele lopatky dokiaľ sa nedotknú náboja. Uistite sa, že lopatky sú bezpečné, inak môžu počas rotácie turbíny odletieť. Zmena uhlu lopatiek Začnite lopatkami umiestnenými paralelne s predným čelom náboja turbíny a otočte ich tak, aby tvorili uhol 30 až 45 k čelu náboja. Uistite sa, že všetky lopatky sú pod takým istým uhlom. Skúšajte variácie uhlov všetkých lopatiek. Čo sa stane s napätím v prípade, že uhol lopatky zväčšíte alebo zmenšíte? Zmena počtu lopatiek Náboj turbíny pracuje s kombináciou dvoch, troch alebo šiestich lopatiek. Vždy sa však uistite, že lopatky sú rovnomerne rozmiestnené okolo náboja, inak sa náboj stane nevyvážený. Čo sa stane s napätím keď dôjde k zvýšeniu alebo zníženiu počtu lopatiek?

4 4 Pripájanie modulov k veternej turbíne Pripojenie modulu motora Zapojte modré konektory z veternej turbíny do červenej a čiernej zásuvky modulu motora. Keď veterná turbína generuje elektrinu, modrá vrtuľa na module motora rotuje. Čím rýchlejšie sa veterná turbína bude točiť, tým rýchlejšie bude vrtuľa rotovať. Dbajte na to, aby bola modrá vrtuľa dostatočne zatlačená do tela modulu, inak môže dôjsť k bráneniu voľnej rotácie. Ak taký prípad nastane, šetrne potiahnite vrtuľu nahor smerom od tela, aby ste ju uvoľnili. Pripojenie LED modulu Zapojte modré konektory z veternej turbíny do červenej a čiernej zásuvky na LED (light-emitting diode) module. Keď veterná turbína generuje elektrinu, kontrolka na LED module sa rozsvieti. Čím rýchlejšie sa bude veterná turbína točiť, tým jasnejšia bude kontrolka. LED je závislá na polarite. Polarita veternej turbíny sa mení v závislosti od smeru rotácie náboja turbíny. Ak kontrolka nesvieti, skúste vymeniť zapojenie modrých konektorov v červenej a čiernej zásuvke. Zapojenie modulu bzučiaka Zapojte modré konektory z veternej turbíny do červenej a čiernej zásuvky na module bzučiaka. Keď veterná turbína generuje elektrinu, bzučiak na module začne vydávať zvuk. Čím rýchlejšie sa bude veterná turbína točiť, tým hlasnejší bzučiak bude. Bzučiak na prevádzku vyžaduje aspoň 1,5 V. Napätie na výstupe veternej turbíny je možné skontrolovať použitím multimetra. Bzučiak je taktiež závislý na polarite. Ak bzučiak nevydáva žiadny zvuk, skúste vymeniť zapojenie modrých konektorov v červenej a čiernej zásuvke.

5 5 Menenie prevodov Zmenou červených plastových prevodoviek je možné dosiahnuť tri prevodové kombinácie: - 3:1 (60T a 20T prevody) - 1:1 (40T a 40T prevody) - 1:3 (20T a 60T prevody) Pre zmenu rýchlostných stupňov ľahko povoľte čiernu skrutku mosadzných nábojov ozubených kolies. Vyberte prevodovky a vymeňte ich za inú kombináciu a dotiahnite čierne skrutky. Vrchná časť veternej turbíny môže byť odobraná zo vztýčenej veže aby bola zmena rýchlostných stupňov jednoduchšia. Uistite sa, že medzi kolíkom vrtuľového náboja a plastovým kolieskom je medzera, čo zabezpečí, že hnací hriadeľ sa bude voľne otáčať. Malé čierne skrutky môžu vypadnúť a stratiť sa, ak sú príliš uvoľnené. Aby sa tomu zabránilo, povoľte skrutky len natoľko, aby mohli byť odstránené.

6 6 Pomoc a rady Problém Možný prípad Riešenie Turbína sa voľne neotáča Turbína sa otáča príliš pomaly Negatívne čítanie voltmetra/ ampérmetra Modul bzučiaka nevydáva zvuk LED modul nesvieti Modul motora sa neotáča voľne Vrchné červené ozubené koleso je príliš zatlačené na hriadeľ Spodné ozubené koleso na generátore je zatlačené proti bielej konštrukcii turbíny Rýchlosť ventilátora je príliš nízka Ventilátor je príliš ďaleko od turbíny Stred ventilátora nie je zarovnaný so stredom náboja turbíny Uhol lopatiek je príliš ostrý/ tupý Napájanie turbíny je chybne zapojené Napájanie turbíny je chybne zapojené Turbína rotuje príliš pomaly Napájanie turbíny je chybne zapojené Turbína rotuje príliš pomaly Modrá vrtuľa bola zatlačené oproti vrchnej strane puzdra modulu Uvoľnite ozubené koleso a potiahnite ho z náboja aby ste vytvorili medzeru medzi ozubeným kolesom a ložiskom Uvoľnite ozubené koleso a potiahnite od bielej konštrukcie turbíny aby ste vytvorili medzeru Zvýšte rýchlosť ventilátora Umiestnite ventilátor bližšie k turbíne (50 cm) Premiestnite ventilátor tak, že stred vrtule ventilátora je na úrovni stredu náboja turbíny Nastavte lopatky do uhlu 30 až 45 Vymeňte umiestnenie modrých konektorov Vymeňte umiestnenie modrých konektorov v červenej/ čiernej zásuvke (viď vyššie) Vymeňte umiestnenie modrých konektorov v červenej/ čiernej zásuvke (viď vyššie) Potiahnite modrú vrtuľu aby ste vytvorili medzeru medzi ňou a vrchnou stranou puzdra modulu Pre ďalšie informácie nás kontaktujte na adrese office@energodyn.sk
