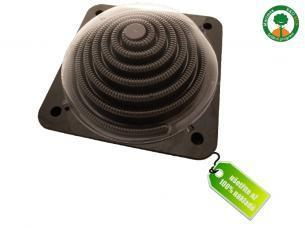

1 MARIMEX SK Návod na inštaláciu a použitie Solárny systém Vyhrievanie pre všetky typy bazénov Solárny ohrev PYRAMÍDA SUN

2 OBSAH 1.Dôležité bezpečnostné pravidlá... str Otázky a odpovede... str Montáž... str Základný postup inštalácie... str Zapojenie s regulačným ventilom... str Zazimovanie... str Odporúčané príslušenstvo... str Zákaznícke informácie / kontakt... str DÔLEŽITÉ BEZPEČNOSTNÉ PRAVIDLÁ UPOZORNENIE Inštaláciu vykonajte tak, aby ste solárnym ohrevom neuľahčili deťom alebo zvieratám vstup do bazéna. Hrozí utopenie!!! Solárny ohrev môže byť na dotyk horúci a môže v ňom byť horúca voda. Bezprostredne po zapnutí filtračného zariadenia bude vratnou tryskou do bazéna prúdiť horúca voda. Pozor na obarenie!!! - 2 -

3 2. OTÁZKY A ODPOVEDE OTÁZKY A ODPOVEDE Ako solárny ohrev pracuje? Solárny ohrev pohlcuje tepelnú energiu slnečných lúčov a odovzdáva ju vode, ktorá panelom preteká. Chladná voda z bazéna je pomocou filtračného zariadenia vháňaná do solárneho ohrevu, jej prechodom sa voda ohrieva a teplejšia sa vracia späť do bazéna. Využívate tak ekologicky a zdarma slnečnú energiu k ohrevu Vášho bazéna. Kedy pracuje solárny ohrev najlepšie? Správne nainštalovaný solárny ohrev (pod uhlom 30 stupňov) zvýši teplotu vody počas sezóny až o 6ºC oproti bazénu bez ohrevu. Teplota vody by nemala presiahnuť 30ºC. Teplá voda príliš neosvieži a navyše tvorí optimálne podmienky pre rast rias. Aké filtračné zariadenie a množstvo solárnych ohrevov použiť? Pre ideálny chod solárneho ohrevu je potrebné napojenie na filtračné zariadenie od 2m³/h (kartušové/pieskové). Odporúčame filtračné zariadenie do maximálneho výkonu 6m³/h. Kde panel umiestniť? Solárny ohrev umiestnite tam, kde je dostatok priameho slnečného svitu. Optimálny sklon solárneho ohrevu pre obdobie máj až september je 30 stupňov. Z bezpečnostných dôvodov neinštalujte panel v priamej blízkosti bazéna. Mohlo by to uľahčiť vstup detí alebo zvierat do bazéna, hrozí utopenie!!! Berte tiež do úvahy možnú prevádzku iných spotrebičov (napr. sekačky) a preto zvoľte umiestnenie panela tak, aby nemohlo dôjsť k mechanickému poškodeniu. Nový / revolučný design solárneho ohrevu umožňuje veľmi praktické ušetrenie plochy a miesta pre jeho jednoduchú prevádzku. Kombinácia so solárnou plachtou? Solárna plachta (tepelne izolačná plachta) udržuje teplotu vody v bazéne behom noci, obzvlášť na začiatku a na konci kúpacej sezóny. Ideálna kombinácia pre maximálne využitie slnečných lúčov k ohrevu bazénovej vody. Ako panel zapojiť? Pri inštalácii do filtračného okruhu je nutné zapojiť solárny panel až za filtračné zariadenie. Bazén filtrácia solárny panel bazén

4 3. MONTÁŽ OBSAH BALENIA A. Solárny ohrev s priehľadným vekom B. Plastový prechod vstup mm C. Plastový prechod výstup mm D. Výklopná noha E. Hadica Ø 32 mm k spojeniu solárneho ohrevu s bazénom/ďalším ohrevom F. Hadicová svorka 2 ks G. Redukcia 2ks H. Záslepky oporných nôh 2ks PRINCÍP FUNKCIE Zaistite, aby bol solárny ohrev celý deň vystavený slnečnému žiareniu. Solárny ohrev najlepšie funguje pod uhlom 30 stupňov. Správny uhol dosiahnete vďaka výsuvným nohám solárnej jednotky. Slnečná energia sa zachytáva pod priehľadné veko a prenáša sa na plastovú trubicu naplnenú vodou. Teplo zo špirálovej plastovej trubice je odovzdávané pretekajúcej vode. Prípadné predĺženie hadice alebo prekonanie veľkej dopravnej výšky znižuje výkon filtračného zariadenia (1m výšky = nárast tlaku o 0,1 baru). Odporúčame použiť jednu solárnu jednotku na cca 6 m³ bazénovej vody. MONTÁŽ Jediným potrebným nástrojom je plochý skrutkovač. Pre zapojenie jednej alebo viacerých solárnych jednotiek do filtračného okruhu bazéna použite hadicu, ktorá je súčasťou balenia. Ak budete chcieť prepojiť viac solárnych jednotiek za sebou, odporúčame, aby ste do rady zapojili maximálne štyri solárne jednotky

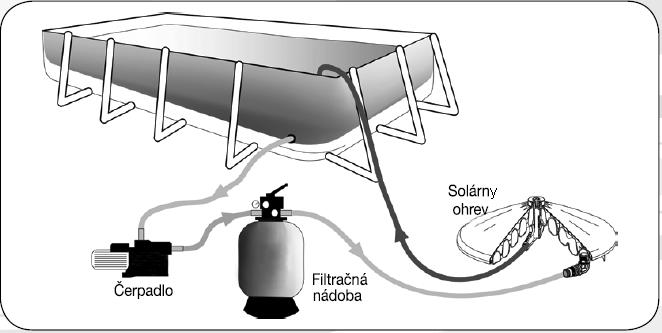

5 4. ZÁKLADNÝ POSTUP INŠTALÁCIE INŠTALÁCIA DO FILTRAČNÉHO OKRUHU BAZÉNA 1. Určite si správny priestor pre umiestnenie solárnej jednotky / solárnych jednotiek. 2. Nasaďte záslepky do oporných nôh na spodnej strane solárneho ohrevu. 3. Vypnite čerpadlo a zaistite, aby po rozpojení filtračného okruhu nemohla z bazéna vytekať voda. 4. a) Pre pripojenie do okruhu s priemerom hadíc 32 mm. - Odpojte hadicu od výtlaku filtračného zariadenia, na jej miesto pripojte jeden koniec hadice solárneho ohrevu a druhý koniec na priechod ohrevu vstup. - Na prechod výstup nasaďte hadicu od vratnej trysky bazéna. Prechod ohrevu B- Krajný prechod napojenie od filtračného zariadenia -C- Stredný prechod napojenie na vratnú trysku / ďalšie solárne jednotky 4. b) Pre zapojenie do okruhu s priemerom hadíc 38 mm nasaďte na prechody ohrevu redukcie, doplňte príslušnú hadicu a postupujte ďalej podľa základného postupu inštalácie. 5. Všetky spoje upevnite hadicovou svorkou v oblasti gumového o-krúžku. V prípade netesnosti použite teflónovú pásku (nie je súčasťou balenia). 6. Okruh po zapojení: bazén filtračné zariadenie solárny ohrev bazén 7. Uvoľnite prívod vody z bazéna a spustite filtračné zariadenie. 8. Teraz vám solárny ohrev začne ekologicky a bezplatne ohrievať vodu

6 5. ZAPOJENIE S REGULAČNÝM VENTILOM Regulačný ventil (ventil ručného obtoku) pre solárne ohrevy sa zapája do filtračného okruhu so solárnym ohrevom tak, aby sa dal prietok vody v systéme regulovať. Pri bežnom používaní bazéna so solárnym ohrevom dochádza k regulácii prietoku, ako sú: - Nočné filtrovanie (panel vodu začne ochladzovať) - Dostatočne ohriata voda - Zvýšená intenzita filtrovania pri znečistenej vode - Vysávanie bazéna cez filtračné zariadenie (prietok vody cez panel znižuje výkon čerpadla) 6. ZAZIMOVANIE ZAZIMOVANIE V období kedy sa teplota bazénovej vody dostane na hranicu 10 ºC je potrebné solárny ohrev odmontovať, vypustiť vodu a uskladniť na suchom mieste s teplotou nad bodom mrazu. Predídete tak mechanickému poškodeniu spôsobenému mrazom

7 7. ODPORÚČANÉ PRÍSLUŠENSTVO Solárna plachta - Tepelne izolačná plachta na ohrev a udržanie teploty vody Zastrešenie Pool Hous - Univerzálne zastrešenie vhodné pre všetky typy vírivých bazénov a bazénov do priemeru 3,66 m Regulačný ventil - Pre všetky typy solárnych ohrevov - Pripojenie na 5/4 a 6/4 hadicu UV Lampa Steril Pool - Bezchlórová úprava bazénovej vody - Úspora chemických prípravkov Vysávač Star Vac - Pre všetky typy nadzemných aj zapustených bazénov - Napojenie na prechod stenou alebo na skimmer bazéna Piesková filtrácia ProStar 4 - Pre bazény do veľkosti 20m³ - Výkon 4m³/h - Šesťcestný ventil - Hrubý predfilter - 7 -

8 8. ZÁKAZNÍCKE INFORMÁCIE / KONTAKT nákup na internete Rožňavská 17, Bratislava tel. : 02/ fax : 02/ info@marimex.sk
