Prémiová série. ver.16.02

Transkript

1 Prémiová série ver.16.02

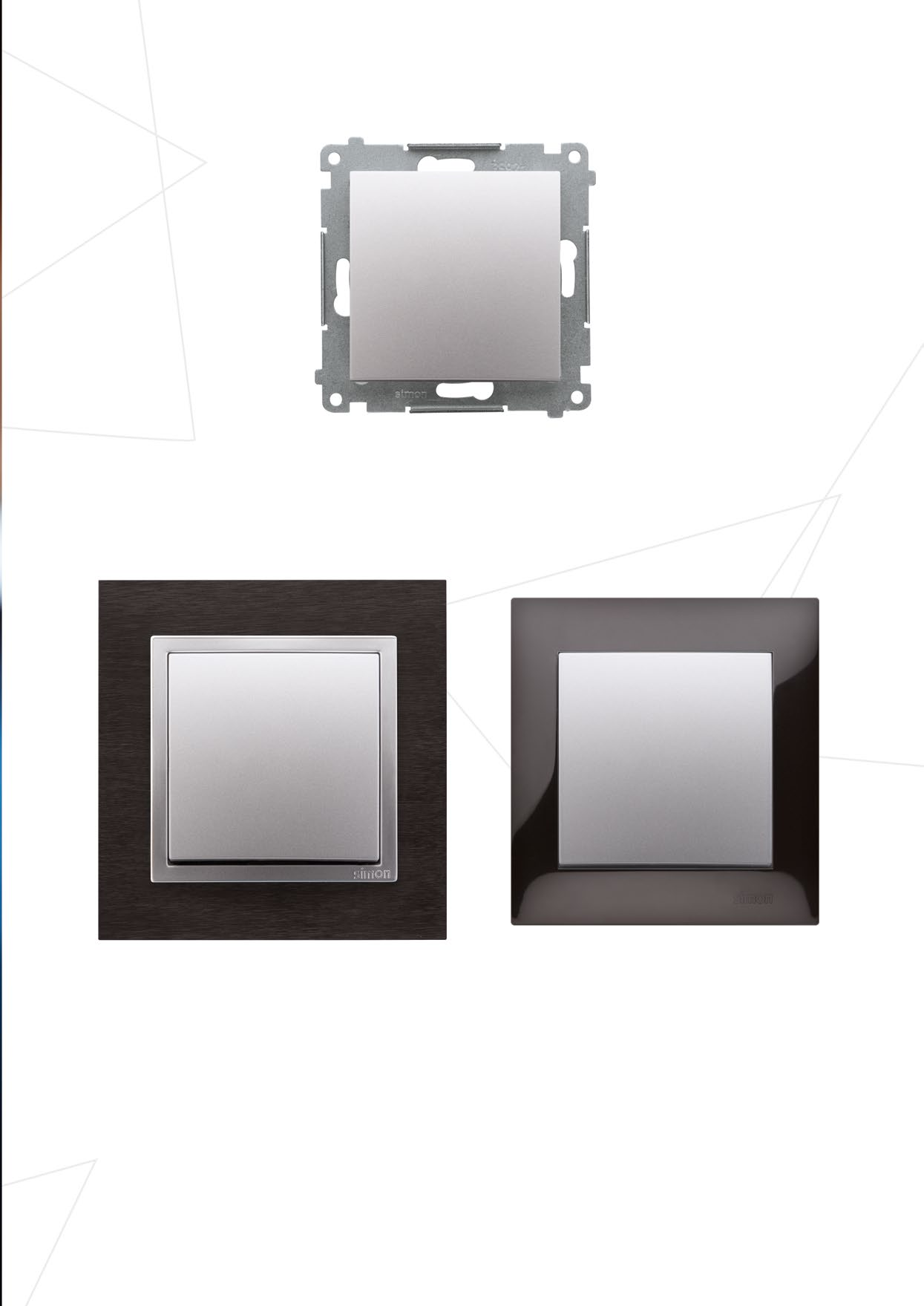

2 Máte na výběr protože moduly Simon 54 se mohou kombinovat s rámečky Premium nebo Nature.

3 Moduly v 6 barvách Rámečky skleněné Rámečky kovové Rámečky dřevěné 15 barev Rámečky pastelové Rámečky metalizované Rámečky kovové 11 barev

4 2

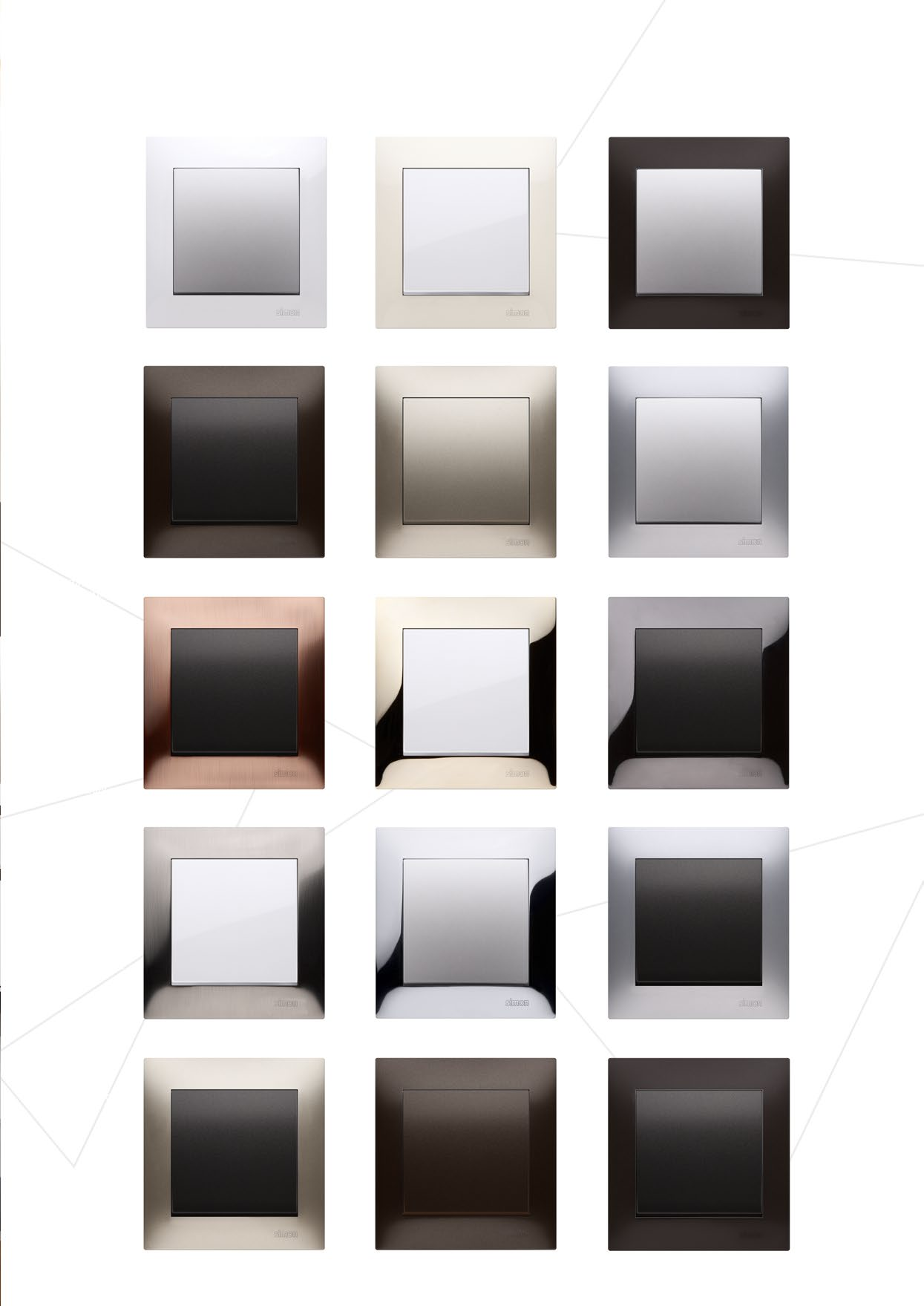

5 Máte na výběr RÁMEČKY SIMON 54 PREMIUM V 11 BARVÁCH, 6 BAREV MODULŮ Rámeček pastelový, bílý, DR1/1 Barva modulu: matné stříbro Rámeček pastelový, krémový, DR1/41 Barva modulu: bílá Rámeček metalizovaný, antracitový, DR1/48 Barva modulu: matné stříbro Rámeček metalizovaný, tmavě hnědý, DR1/46 Barva modulu: antracit Rámeček metalizovaný, matné zlato, DR1/44 Barva modulu: matné zlato Rámeček metalizovaný, matné stříbro, DR1/43 Barva modulu: matné stříbro Rámeček kovový, rustikální měď, DR1/36 Barva modulu: antracit Rámeček kovový, zlatý, DR1/66 Barva modulu: bílá Rámeček kovový, černá ocel, DR1/67 Barva modulu: antracit Rámeček kovový, nerez, DR1/61 Barva modulu: bílá Rámeček kovový, chrom, DR1/63 Barva modulu: matné stříbro Rámeček metalizovaný, matné stříbro, DR1/43 Barva modulu: antracit Rámeček metalizovaný, matné zlato, DR1/44 Barva modulu: antracit Rámeček metalizovaný, tmavě hnědý, DR1/46 Barva modulu: tmavě hnědá Rámeček metalizovaný, antracitový, DR1/48 Barva modulu: antracit 3

6 4

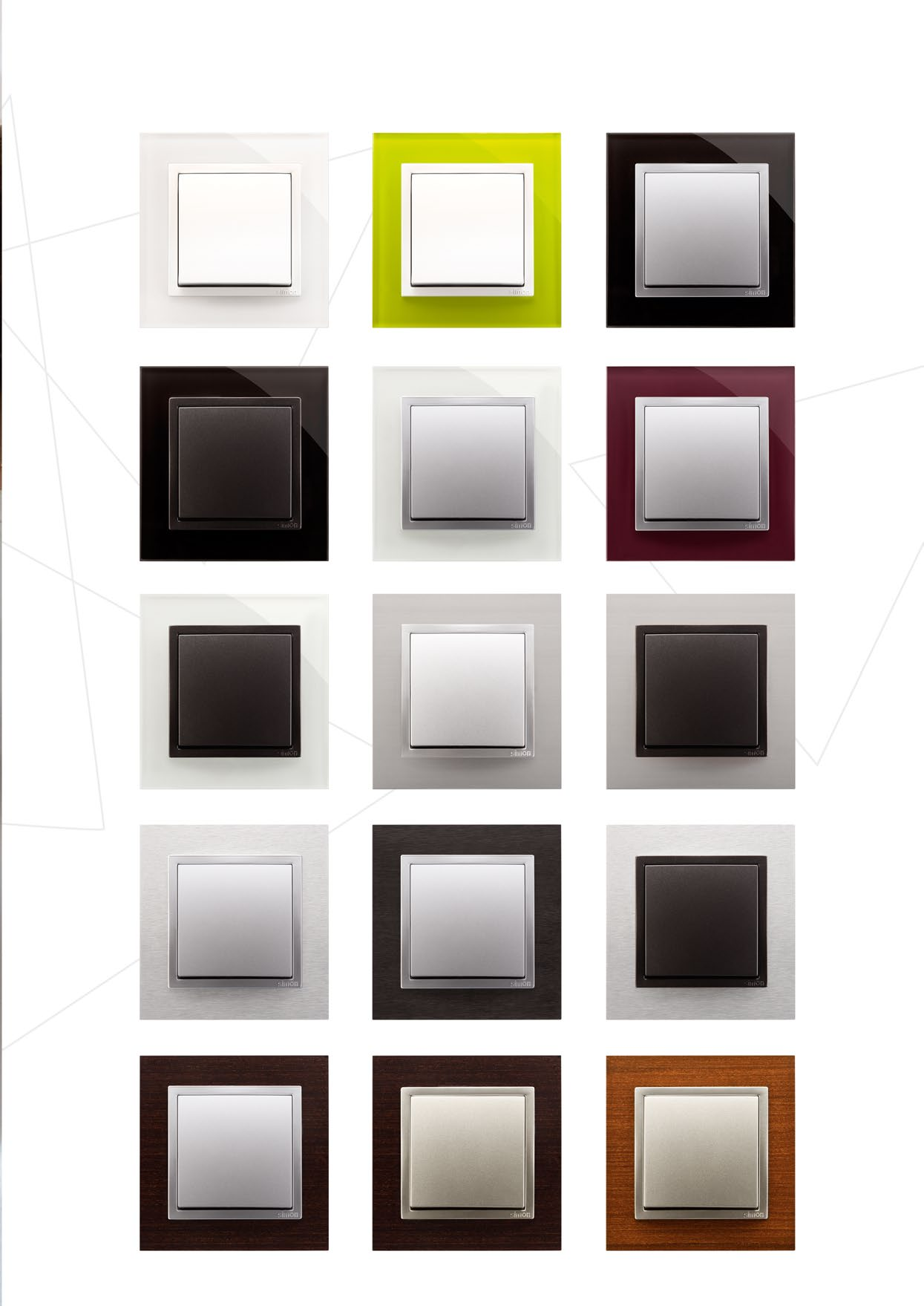

7 Máte na Výběr RÁMEČKY SIMON 54 NATURE V 15 BARVÁCH, 6 BAREV MODULŮ Rámeček skleněný Bílá perla DRN1/70 Rámeček skleněný Limetkový sorbet DRN1/90 Rámeček skleněný Měsíční láva DRN1/74 Rámeček skleněný Ztuhlá láva DRN1/73 Rámeček skleněný Stříbrná mlha DRN1/71 Rámeček skleněný Lákavá švestka DRN1/89 Rámeček skleněný Bouřkový mrak DRN1/72 Rámeček kovový Saténový lesk DRN1/79 Rámeček kovový Saténová tma DRN1/79 Rámeček kovový Klasický nerez DRN1/77 Rámeček kovový Nerez Yin DRN1/78 Rámeček kovový Nerez Yang DRN1/76 Rámeček dřevěný Stříbrné wenge DRN1/84 Rámeček dřevěný Zlaté wenge DRN1/85 Rámeček dřevěný Zlatý ořech DRN1/86 5

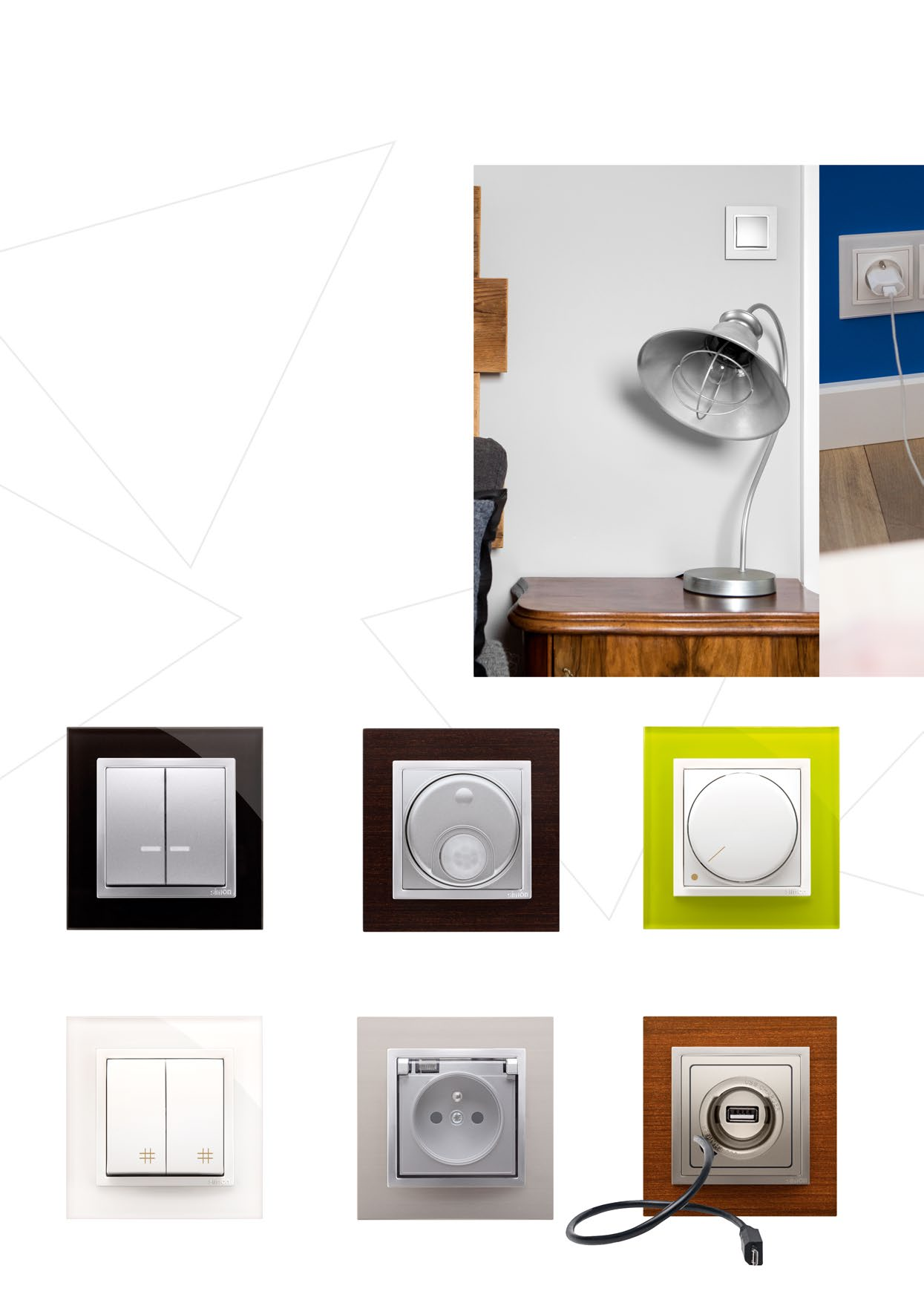

8 Řešení a příležitosti Telefonní zásuvka s prachovými krytkami Dvojitý žaluziový spínač Stmívač pro LED LED svítidlo s pohybovým senzorem. Osvětlení schodů a průchodů Zásuvka VGA s adaptérem pro standart 45 x 45 mm Spínač s pohybovým sensorem 6

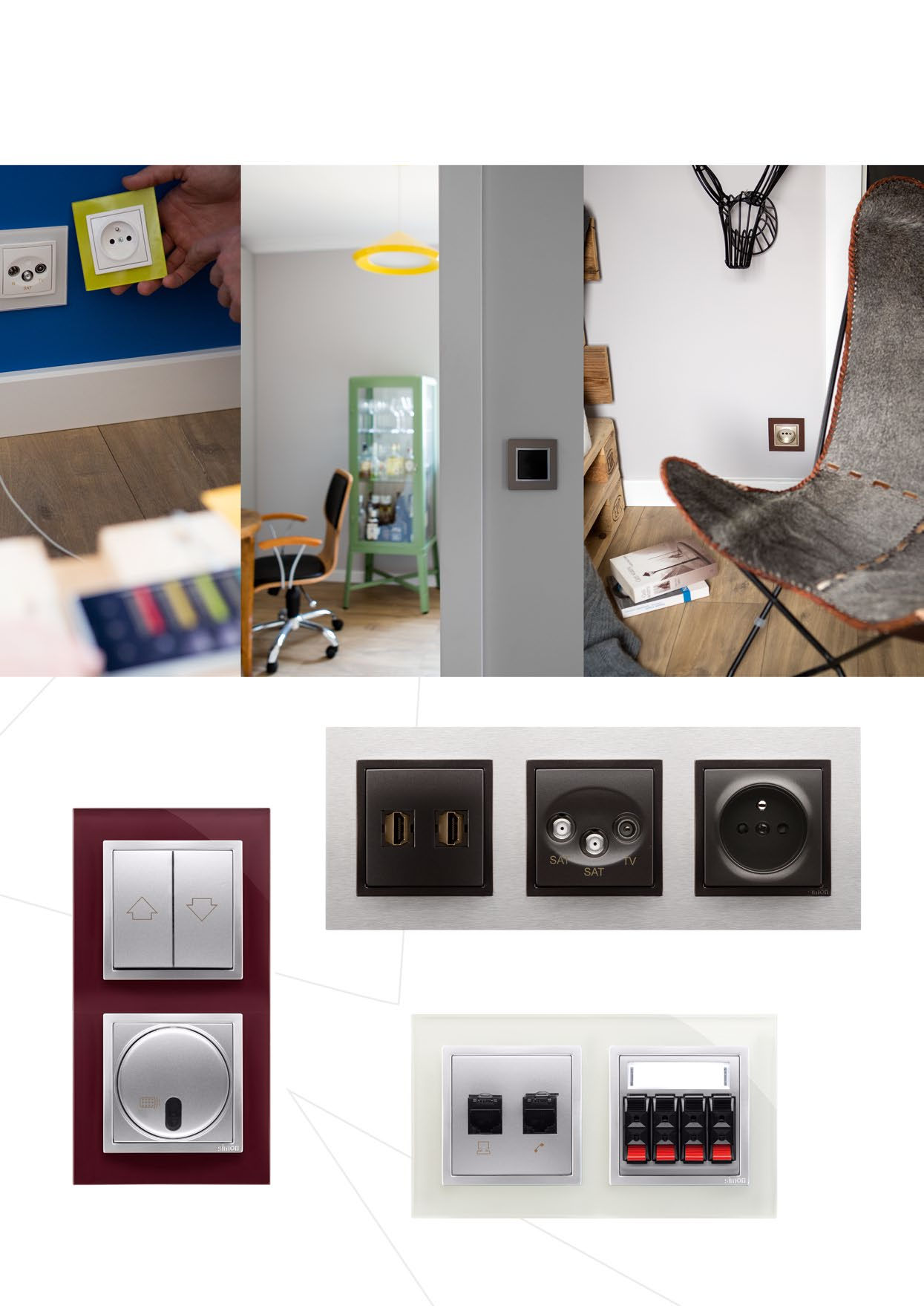

9 Sestava zásuvek: HDMI, anténní, reproduktorové, silové Sensor plynu s napájecím zdrojem Nabíječka USB a micro USB 7

10 Řešení a příležitosti Sériový spínač s modrým LED podsvětlením Spínač s pohybovým sensorem Stmívač pro LED Křížový vypínač dvojitý Zásuvka v krytí IP44 8 Nabíječka USB a micro USB

11 Sestava zásuvek: HDMI, anténní a dvojité silové Žaluziový spínač a dálkově ovládaný stmívač Sestava zásuvek: datová, telefonní, a 4-násobná reproduktorová 9

12 Technické výhody VŠECHNY RÁMEČKY JSOU PŘIPRAVENÉ PRO VERZI IP44, stačí doplnit těsnění. SPECIÁLNÍ RÁMEČKY PRO INSTALACI NA SÁDROKARTON zajišťují dokonalé přilnutí rámečku ke stěně. Po instalaci standartního rámečku na sádrokartonovou stěnu, zůstává mezi rámečkem a stěnou mezera o síle límce sádrokartonové instalační krabice. UNIVERZÁLNÍ VÍCENÁSOBNÉ RÁMEČKY použitelné jak pro horizontální, tak pro vertikální montáž.

13 RYCHLEJŠÍ INSTALACE DÍKY BEZŠROUBOVÝM SVORKÁM v jednoduché zásuvce. NEVYPADÁVAJÍCÍ ŠROUBKY neztratí se během montáže. 11

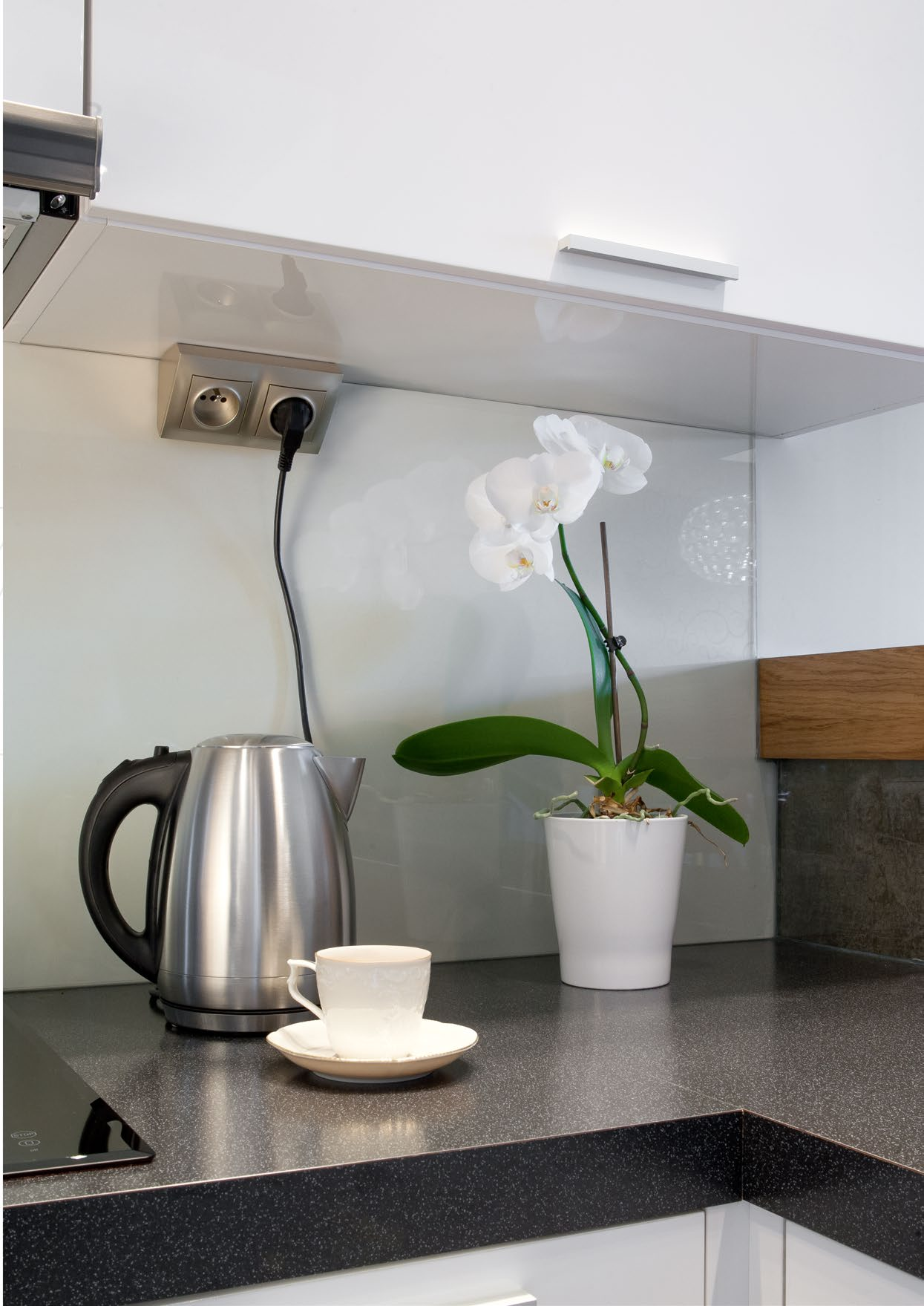

14 Rohová instalační krabice Rohová instalační krabice pro sérii Simon 54 umožňuje instalaci dvou libovolných modulů v libovolné barvě z celé palety produktů Simon54. Dvojnásobný rámeček Simon 54 Premium (výběr z 11 barev) Libovolný modul série Simon 54 (výběr ze 6 barev) Rohová instalační krabice Simon 54 Premium (výběr ze 6 barev) 12

15 13

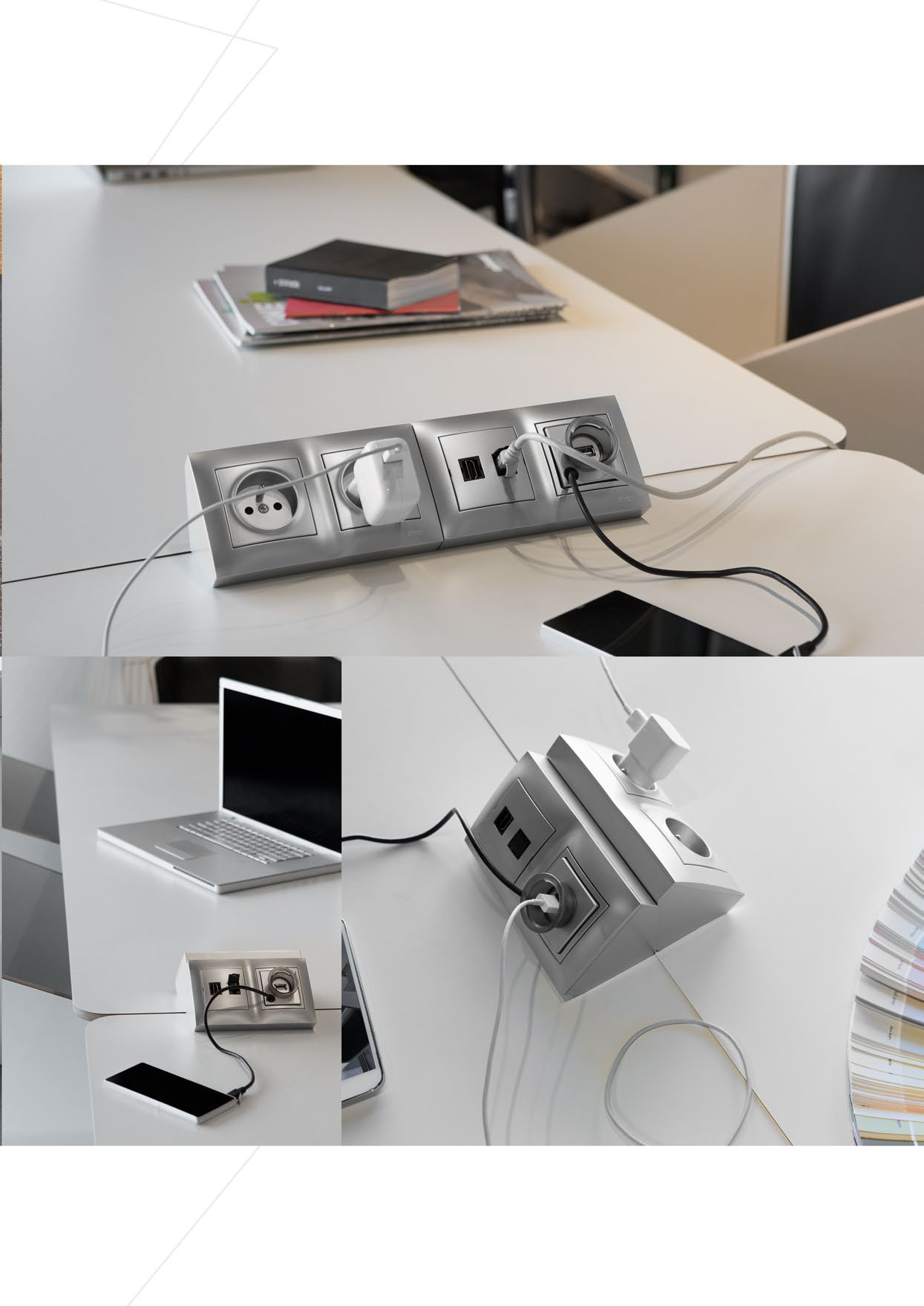

16 Rohová instalační krabice Rohová dvojnásobná instalační krabice může být namontována jak vodorovně, tak svisle. Pasují do ní všechny produkty ze série Simon 54 Premium. Její konstrukce umožňuje sesadit je navzájem bokem nebo zády a tím vytvářet estetické vícenásobné sestavy, které najdou uplatnění jednak v kancelářích a konferenčních sálech ale také domácnostech např. v kuchyních. 14

17 15

18 Podsvícení schodišť a koridorů Modulární LED podsvícení lze použít k nasvětlení schodišt, chodeb, a průchodů. Je určené pro montáž do rámečků série 54 Premium Simon a Simon 54 Nature. Díky možností instalace v jedno nebo více rámečcích je zachován stylistický soulad s dalšími prvky elektroinstalace: vypínači, zásuvkami nebo stmívači. Svítidla lze zapnout pomocí vestavěného pohybového senzoru, zároveň ale mohou být ovládány klasickým vypínačem nebo jiným snímače pohybu instalovaných ve vícenásobných rámečcích. Montáž pomocí šroubů nebo drápků do instalační krabice zajišťuje bezpečnou montáž a používání. Modulární LED podsvícení s pohybovým sensorem. Rámeček Simon 54 Premium. Modulární LED podsvícení s pohybovým sensorem a silová zásuvka. Dvojrámeček Simon 54 Nature. 16

19 Modulární LED podsvícení. Rámeček Simon 54 Nature. Modulární LED podsvícení. Rámeček Simon 54 Premium. 17

20 Produkty s antibakteriální úpravou Čisté a bez choroboplodných zárodků, tam kde je důležitá hygiena a odolnost! Antibakteriální produkty řady Simon 54 jsou vyrobeny z materiálu, obsahující ionty stříbra, které likvidují bakterie, houby a plísně. Nezávislé testy v souladu s normami ISO a JIS potvrzují baktericidní účinnost na 99,9%. Výrobky obsahující ionty stříbra neztrácejí své antimikrobiální vlastnosti s časem ani poškozením. Použití čisticí chemikálií včetně alkoholu také nesnižuje baktericidní vlastnosti. Klapka nebo krytka Simon 54 v antibakteriálním provedení Rámeček Simon 54 Premium v antibakteriálním provedení Jak fungují ionty stříbra? bakterie iont stříbra Vypínač Simon 54 v antibakteriálním provedení antibakteriální produkt Simon54 Ionty stříbra obsažené v antibakteriálním produktu, prostřednictvím okolní vlhkostí pronikají do bakterií. Klapky vypínačů a rámečky v antibakteriálním provedení jsou dostupné v bílé barvě, krytky zásuvek v barvě bílé, červené a zelené iont stříbra bakterie iont stříbra Ionty stříbra destabilizují životní funkcí bakterií. Bakterie zemře dříve, než se stihne rozmnožit. 18

21 Dvě varianty prodeje série Simon Prodej po částech 1 namontovaný mechanizmus 2 dokončení interiérů 3 výběr barvy rámečku a klapky podle barvy stěny nebo Klapka nebo krytka Simon 54 v 6 barvách Rámeček Simon 54 Premium Rámečky pastelové Rámečky metalizované Rámečky kovové 11 barev Rámeček Simon 54 Nature Rámečky skleněné Rámečky kovové Rámečky dřevěné 15 barev Mechanizmus Simon 54 Klapka nebo krytka Simon 54 v antibakteriálním provedení Rámeček Simon 54 v antibakteriálním provedení 2. Prodej v modulech (mechanizmus s klapkou nebo krytkou) 1 namontovaný modul 2 dokončení interiérů 3 výběr barvy rámečku podle barvy stěny nebo Modul Simon 54 Rámeček Simon 54 Premium Rámeček Simon 54 Nature 19

22 Rámečky Simon 54 Premium PASTELOVÁ ŘADA Bílý DR1/11 Krémový DR1/41 METALIZOVANÁ ŘADA Matné stříbro DR1/43 Matná zlato DR1/44 Tmavě hnědý DR1/46 Antracit DR1/48 KOVOVÁ ŘADA Chrom DR1/63 Nerez DR1/61 Černá ocel DR1/67 Zlato DR1/66 Rustikální měď DR1/36 Rámečky Simon 54 Nature SKLENĚNÁ ŘADA Bílá perla DRN1/70 Limetkový sorbet DRN1/90 Lákavá švestka DRN1/89 Stříbrná mlha DRN1/71 Bouřkový mrak DRN1/72 Měsíční láva DRN1/74 Ztuhlá láva DRN1/73 KOVOVÁ ŘADA Saténový lesk DRN1/79 Saténová tma DRN1/80 Klasický nerez DRN1/77 Nerez Yin DRN1/78 Nerez Yang DRN1/76 DŘEVĚNÁ ŘADA Stříbrné wenge DRN1/84 Zlaté wenge DRN1/85 Zlatý ořech DRN1/86 Moduly Simon Bílý DW1.01/11 Krémový DW1.01/41 Matné stříbro DW1.01/43 Matné zlato DW1.01/44 Tmavě hnědý DW1.01/46 Antracit DW1.01/48

23 Katalog produktů

24 SPÍNAČE A TLAČÍTKA IP20/IP44* SW1M SW6M SW7M SP1M Spínač č.1 jednoobvodový (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 Spínač č.6 schodišťový (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 Spínač č.7 křížový (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 Tlačítko spínací jednoobvodové (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 DKW1/ DKW1L/.. ks/bal ks/bal 20 Antibakteriální Antibakteriální DKW1/AB.. DKW1L/AB.. ks/bal ks/bal DW1.01/.. Spínač č.1 jednoobvodový (modul) AX, 250 V~, bezšroubové svorky. DW1A.01/.. Spínač č.1 jednoobvodový (modul) 16 AX, 250 V~, šroubové svorky. DW8.01/.. Spínač univerzální (modul) AX, 250 V~, bezšroubové svorky. Může být použitý jako schodišťový nebo jednoobvodový. DW1L.01/.. Spínač č.1 jednoobvodový s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. DW1AL.01/.. Spínač č.1 jednoobvodový s LED podsvětlením (modul) 16 AX, 250 V~, šroubové svorky. DW1ZL.01/.. Spínač č.1 jednoobvodový s LED signalizací sepnutí (modul) AX, 250 V~, bezšroubové svorky. DW8L.01/.. Spínač univerzální s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. Může být použitý jako schodišťový nebo jednoobvodový. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. DW6.01/.. Spínač č.6 schodišťový (modul) AX, 250 V~, bezšroubové svorky. DW6A.01/.. Spínač č.6 schodišťový (modul) 16 AX, 250 V~, šroubové svorky. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

25 DW6L.01/.. Spínač č.6 schodišťový s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. DW6AL.01/.. Spínač č.6 schodišťový s LED podsvětlením (modul) AX, 250 V~, šroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. DW7.01/.. Spínač č.7 křížový (modul) AX, 250 V~, bezšroubové svorky. DW7A.01/.. Spínač č.7 křížový (modul) 16 AX, 250 V~, šroubové svorky. DW7L.01/.. Spínač č.7 křížový s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. DP1.01/.. Tlačítko spínací jednoobvodové bez piktogramu (modul) AX, 250 V~, bezšroubové svorky. DP1A.01/.. Tlačítko spínací jednoobvodové bez piktogramu (modul) 16 AX, 250 V~, šroubové svorky. DPR1.01/.. Tlačítko rozpínací jednoobvodové bez piktogramu (modul) AX, 250 V~, bezšroubové svorky. DP1L.01/.. DP1AL.01/.. Tlačítko spínací jednoobvodové s LED podsvětlením bez piktogramu (modul) AX, 250 V~, bezšroubové svorky. Tlačítko spínací jednoobvodové s LED podsvětlením bez piktogramu (modul) 16 AX, 250 V~, šroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. DD1.01/.. Tlačítko zvonek (modul) AX, 250 V~, bezšroubové svorky. DD1L.01/.. Tlačítko zvonek s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

26 DS1.01/.. Tlačítko světlo (modul) AX, 250 V~, bezšroubové svorky. DS1L.01/.. Tlačítko světlo s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. DS1AL.01/.. Tlačítko světlo s LED podsvětlením (modul) 16 AX, 250 V~, šroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. SW5M Spínač č.5 sériový (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 SP2M Dvojtlačítko spínací (mechanizmus) AX, 250 V~,bezšroubové svorky. Dvouobvodové: 2 vstupy 2výstupy V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacím LED elementem (1 ks DUL) str. 56 DKW5/ DKW5L/.. ks/bal ks/bal 20 Antibakteriální Antibakteriální DKW5/AB.. DKW5L/AB.. ks/bal ks/bal DW5.01/.. Spínač č.5 sériový (modul) AX, 250 V~, bezšroubové svorky. DW5A.01/.. Spínač č.5 sériový (modul) 16 AX, 250 V~, šroubové svorky. DW5B.01/.. Spínač č.5 sériový v provedení IP44 (modul) AX, 250 V~, bezšroubové svorky. Již osazeno těsnící manžetou pod klapku: DU1W DW5BL.01/.. DW5ABL.01/.. Spínač č.5 sériový s LED podsvětlením v provedení IP44 (modul) AX, 250 V~, bezšroubové svorky. Již osazeno těsnící manžetou pod klapku: DU1W Spínač č.5 sériový s LED podsvětlením v provedení IP44 (modul) 16 AX, 250 V~, šroubové svorky. Již osazeno těsnící manžetou pod klapku: DU1W V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

27 DP2.01/.. Dvojtlačítko spínací bez piktogramu (modul) AX, 250 V~, bezšroubové svorky. SW6/2M Spínač č.6+6 schodišťový dvojitý (mechanizmus) AX, 250 V~, šroubové svorky. DKW6/2/ Antibakteriální DKW6/2/AB.. ks/bal ks/bal SW6/2XLM Spínač č.6+6 schodišťový dvojitý s LED podsvětlením (mechanizmus) AX, 250 V~, bezšroubové svorky. Již osazeno 2 ks podsvětlovacími elementy SW7/2XM SW6P1M Spínač č.7+7 křížový dvojitý s LED podsvětlením (mechanizmus) AX, 250 V~, bezšroubové svorky. V případě požadavku spínače s podsvětlením je nutno doplnit podsvětlovacími LED elementy (2ks DUL) str. 56 Spínač dvojitý č.6 schodišťový + tlačítko spínací (mechanizmus) AX, 250 V~, bezšroubové svorky. DKW9/ DKW9L/.. ks/bal ks/bal 20 Antibakteriální Antibakteriální DKW9/AB.. DKW9L/AB.. ks/bal ks/bal DW6/2.01/.. Spínač č.6+6 schodišťový dvojitý (modul) AX, 250 V~, šroubové svorky. DW6/2L.01/.. Spínač č.6+6 schodišťový dvojitý s LED podsvětlením (modul) AX, 250 V~, šroubové svorky. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

28 DW7/2.01/.. Spínač č.7+7 křížový dvojitý (modul) AX, 250 V~, bezšroubové svorky. DW7/2L.01/.. Spínač č.7+7 křížový dvojitý s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. SZP1M Žaluziové tlačítko (mechanizmus) AX, 250 V~, bezšroubové svorky. DKZP1/ Antibakteriální DKZP1/AB.. ks/bal ks/bal SZP1WM Žaluziové tlačítko pro ovládání z více míst (mechanizmus) AX, 250 V~, bezšroubové svorky. DKZP1W/ ks/bal 20 DZP1.01/.. Žaluziové tlačítko (modul) AX, 250 V~, bezšroubové svorky. DZP1W.01/.. Žaluziové tlačítko pro ovládání z více míst (modul) AX, 250 V~, šroubové svorky. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

29 SZW1KM Žaluziový spínač třípolový (mechanizmus) AX, 250 V~, bezšroubové svorky. DKZW1K/ Antibakteriální DKZW1K/AB.. ks/bal ks/bal DZW1K.01/.. Žaluziový spínač třípolový (modul) AX, 250 V~, bezšroubové svorky. DZW2.01/.. Žaluziový spínač dvojitý (modul) AX, 250 V~, bezšroubové svorky. Součástí je vnitřní dekorativní rámeček. Dostupné pouze v provedení IP20. TENTO PRODUKT POUZE V BARVÁCH: DWH1.01/.. DWH2.01/.. Spínač hotelový (kartový) s podsvětlením, Jmenovitý proud (2)A (modul). Je nutné použít relé/stykač. Pouze do rámečků Simon 54 Premium Spínač hotelový (kartový) dvojitý 2Z s podsvětlením, Jmenovitý proud (2)A (modul). Je nutné použít relé/stykač. Pouze do rámečků Simon 54 Premium DW2.01/.. Spínač č.2, dvouobvodový (modul) AX, 250 V~, bezšroubové svorky. DW2A.01/.. Spínač č.2, dvouobvodový (modul) 16 AX, 250 V~, šroubové svorky. DW2L.01/.. Spínač č.2, dvouobvodový s LED podsvětlením (modul) AX, 250 V~, bezšroubové svorky. V případě výskytu blikání úsporných žárovek nebo LED zdrojů zapojených do okruhu s podsvětleným spínačem je možno použít produkt WKSL (Příslušenství, str. 55), který tento jev eliminuje. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str nebo 55 podle typu rámečku. Týká se všech spínačů a tlačítek. Dvouklapkové mechanizmy (mimo DW5B.01 a DW5BL.01) je nutné ještě doplnit těsněním pod klapky na str

30 DW1K.01/.. DP1K.01/.. Klíčový spínač jednoobvodový (modul), 2 pozice 0-I, kontakt N/O, 5 A, 250 V~. Možnost vyjmutí klíče v obou pozicích. Klíčový spínač funkce tlačítka (modul), 2 pozice 0-I, kontakt N/O, 5 A, 250 V~. Možnost vyjmutí klíče pouze v pozici 0. DWZK.01/.. DPZK.01/.. Klíčový spínač žaluziový (modul), 3 pozice I-0-II, 2 kontakty N/O, 5 A, 250 V~. Možnost vyjmutí klíče v obou pozicích. Klíčový spínač funkce tlačítka (modul), 3 pozice I-0-II, 2 kontakty N/O, 5 A, 250 V~. Možnost vyjmutí klíče pouze v pozici 0. PODSVÍCENÍ SCHODIŠŤ A KORIDORŮ LED osvětlení LED svítidlo je určeno pro instalaci do jednorámečku nebo vícenásobného rámečku Simon 54 Premium a Simon 54 Nature. Spínání je možné pomocí vestavěného pohybového sensoru nebo klasickým spínačen, či jiným pohybovým sensorem instalovaným ve vícenásobném rámečků. DOS.01/.. DOS14.01/.. LED podsvícení (modul) 230 V. Osvětlení schodišť, koridorů a průchodů. LED podsvícení (modul) 14 V*(0,42 W). Osvětlení schodišť, koridorů a průchodů. * Speciální napájecí zdroj DOSC.01/.. DOSC14.01/.. LED podsvícení (modul) 230 V s pohybovým sensorem. Osvětlení schodišť, koridorů a průchodů. LED podsvícení (modul) 14 V* s pohybovým sensorem (0,42 W). Osvětlení schodišť, koridorů a průchodů. * Speciální napájecí zdroj ZL14P-08 ZL14P-15 Napájecí zdroj pro LED 14 VDC 8 W do instalační krabice. Napájecí zdroj pro LED 14 VDC 15 W do instalační krabice. 28

31 ZL14N-08 ZL14N-15 Napájecí zdroj pro LED 14 VDC 8 W nástěnný. Napájecí zdroj pro LED 14 VDC 15 W nástěnný. ZL14M-08 Napájecí zdroj DIN pro LED 14 VDC 8 W. Připravený pro instalaci na DIN lištu TH-35. SILOVÉ ZÁSUVKY SGZ1M Silová zásuvka 2P+T (mechanizmus) 16 A, 250 V~, šroubové svorky. DGZ1ZP/ DGZ1ZP/.. ks/bal ks/bal Antibakteriální DGZ1ZP/AB.. ks/bal DGZ1Z.01/.. Silová zásuvka 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. DGZ1CZ.01/.. Silová zásuvka 2P+T s clonkami (modul) 16 A, 250 V~, bezšroubové svorky. DGZ1Z.01/22 Silová zásuvka 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. Barva červená. 29

32 DGZ1Z.01/33 Silová zásuvka 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. Barva zelená. DGZ1Z.01/32 Silová zásuvka 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. Barva oranžová. DG1Z.01/.. Silová zásuvka 2P s clonkami (modul) 16 A, 250 V~, šroubové svorky. SGZ1M Silová zásuvka 2P+T (mechanizmus) 16 A, 250 V~, šroubové svorky. DGZ1BUZP/..A Nutné těsnění rámečku ze str nebo 55. DGZ1BUZP/.. ks/bal Nutné těsnění rámečku ze str nebo 55. ks/bal 20 Antibakteriální DGZ1BUZP/AB Nutné těsnění rámečku ze str nebo 55. ks/bal 20 DGZ1BUZ.01/..A DGZ1BZ.01/..A Silová zásuvka 2P+T s clonkami v provedení IP44, BEZ TĚSNĚNÍ (modul) 16 A, 250 V~, šroubové svorky. Krytka transparentní. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. Silová zásuvka 2P+T s clonkami v provedení IP44, S TĚSNĚNÍM (modul) 16 A, 250 V~, šroubové svorky. Krytka transparentní. Součástí je těsnění pro rámečky Simon 54 PREMIUM. 30

33 DGZ1BUZ.01/.. Silová zásuvka 2P+T s clonkami v provedení IP44, BEZ TĚSNĚNÍ (modul) 16 A, 250 V~, šroubové svorky. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. TENTO PRODUKT POUZE V BARVÁCH: DGZ1BZ.01/.. Silová zásuvka 2P+T s clonkami v provedení IP44, S TĚSNĚNÍM (modul) 16 A, 250 V~, šroubové svorky. Součástí je těsnění pro rámečky Simon 54 PREMIUM. TENTO PRODUKT POUZE V BARVÁCH: DGZ1BUZ.01/22 Silová zásuvka 2P+T s clonkami v provedení IP44, BEZ TĚSNĚNÍ (modul) 16 A, 250 V~, šroubové svorky. Barva červená. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. DGZ1BUZ.01/33 Silová zásuvka 2P+T s clonkami v provedení IP44, BEZ TĚSNĚNÍ (modul) 16 A, 250 V~, šroubové svorky. Barva zelená. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. DGZ1BUZ.01/32 Silová zásuvka 2P+T s clonkami v provedení IP44, BEZ TĚSNĚNÍ (modul) 16 A, 250 V~, šroubové svorky. Barva oranžová. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. DGD1.01/.. Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce, (modul) 16 A, 250V~, šroubové svorky. DGD1.01/AB11 Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce, (modul) 16 A, 250V~, šroubové svorky. ANTIBAKTERIÁLNÍ BÍLÁ. DGD1.01/22 DGD1.01/AB22 Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce, (modul) 16 A, 250 V~, šroubové svorky. Barva červená. Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce, (modul) 16 A, 250 V~, šroubové svorky. ANTIBAKTERIÁLNÍ ČERVENÁ. 31

34 DGD1.01/AB33 Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce, (modul) 16 A, 250 V~, šroubové svorky. ANTIBAKTERIÁLNÍ ZELENÁ. DGD1B.01/22 Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce v provedení IP44 (modul) 16 A, 250 V~, šroubové svorky. Nápis DATA na krytce. Barva červená. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. DGD1B.01/33 Zásuvka 2P+T nezáměnná vč. rozlišovacího nástavce v provedení IP44 (modul) 16 A, 250 V~, šroubové svorky. Nápis DATA na krytce. Barva zelená. Nutno doplnit těsnění do rámečku. Pro rámečky PREMIUM str , pro rámečky NATURE str. 55. DGE1.02/.. Ekvipotenciální zásuvka. Propojení šroubové svorky: 2,5, 4, 6 mm 2 (modul). DGE1.02/AB11 Ekvipotenciální zásuvka. Propojení šroubové svorky: 2,5, 4, 6 mm 2 (modul). ANTIBAKTERIÁLNÍ BÍLÁ PEHA Ekvitoponciální zástrčka. Prodáváno po jednom kuse. DGSZ1Z.01/.. Silová zásuvka Schuko s clonkami (modul) 16 A, 250 V~, šroubové svorky. DGSZ1CZ.01/.. Silová zásuvka Schuko s clonkami (modul) 16 A, 250 V~, bezšroubové svorky. DGSZ1BZ.01/..A Silová zásuvka Schuko s clonkami v provedení IP44 s těsněním rámečku (modul) 16 A, 250 V~, šroubové svorky. Krytka transparentní. 32

35 DGZ2T/.. DGZ2TZ/.. Silová zásuvka dvojitá 2x 2P+T, 16 A, 250 V~, šroubové svorky. Silová zásuvka dvojitá 2x 2P+T s clonkami 16 A, 250 V~, šroubové svorky. SGZ2M Silová zásuvka dvojitá 2x 2P+T (mechanizmus) 16 A, 250 V~, šroubové svorky. Do rámečků PREMIUM Antibakteriální DGZ2MZP/.. DGZ2MZP/AB.. ks/bal ks/bal Do rámečků NATURE DGZ2MZNP/.. ks/bal DGZ2MZ.01/.. DGZ2MZN.01/.. Silová zásuvka dvojitá 2x 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. Do rámečků Simon 54 PREMIUM. Silová zásuvka dvojitá 2x 2P+T s clonkami (modul) 16 A, 250 V~, šroubové svorky. Do rámečků Simon 54 NATURE. DG2MZ.01/.. DG2MZN.01/.. Silová zásuvka dvojitá 2x 2P s clonkami (modul) 16 A, 250 V~, šroubové svorky. Do rámečků Simon 54 PREMIUM. Silová zásuvka dvojitá 2x 2P s clonkami (modul) 16 A, 250 V~, šroubové svorky. Do rámečků Simon 54 NATURE. DGSZ2Z/.. Silová zásuvka Schuko dvojitá s clonkami (modul) 16 A, 250 V~, šroubové svorky. 33

36 EGSZ2PZ/.. EGSZ2SPZ/.. Silová zásuvka Schuko dvojitá s clonkami ve verzi Skandinavie 16 A, 250 V~, šroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: Silová zásuvka Schuko dvojitá s clonkami ve verzi Skandinavie 16 A, 250 V~, bezšroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: EGSZ2NZ/.. EGSZ2SNZ/.. Silová zásuvka Schuko dvojitá nástěnná s clonkami ve verzi Skandinavie 16 A, 250 V~, šroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: Silová zásuvka Schuko dvojitá nástěnná s clonkami ve verzi Skandinavie 16 A, 250 V~, bezšroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: EGSZ4NZ/.. Silová zásuvka Schuko čtyřnásobná nástěnná s clonkami ve verzi Skandinavie 16 A, 250 V~, šroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: EGSZ4SNZ/.. Silová zásuvka Schuko čtyřnásobná nástěnná s clonkami ve verzi Skandinavie 16 A, 250 V~, bezšroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: EGSZ2NZB/.. Silová zásuvka Schuko dvojitá nástěnná s clonkami v provedení IP44 ve verzi Skandinavie 16 A, 250 V~, šroubové svorky. TENTO PRODUKT POUZE V BARVÁCH: ZÁSUVKY ANTENNÍ, REPRODUKTOROVÉ, HDMI (MODULY) DAK.01/.. Anténní zásuvka R-TV koncová samostatná (modul) útlum TV-1.0 db, R-1,5 db. DAPxx.01/.. Anténní zásuvka R-TV průchozí (modul) útlum TV a R: xx=, 14, 16, 18, 20, 23 db. DAZ.01/.. Anténní zásuvka R-TV koncová pro průběžnou instalaci (modul) útlum TV- db, R-11 db. 34

37 DASK.01/.. Anténní zásuvka R-TV-SAT koncová/ukončovací (modul) útlum R, TV, SAT db. DASP.01/.. Anténní zásuvka R-TV-SAT průchozí (modul) útlum SAT-8 db, TV- db, R-12 db. Dvojitá satelitní zásuvka Umožňuje současné sledování a nahrávání ze dvou satelitních kanálů. Nezbytné pro digitální televize. DASK2.01/.. Anténní zásuvka SAT-SAT-RTV (modul) útlum SAT1-0.5 db, SAT2-1.5 db, RTV-0.5 db. DAD.01/.. Anténní zásuvka R-TV-DATA (modul) vstupní signál MHz. Útlum : R-14 db, TV- db, DATA-3 db. DAD1.01/.. Anténní zásuvka TV-DATA (modul) Dva výstupy typu F. Útlum : DATA-4 db, TV-5 db. Vstupní signál 5-00MHz. DAK1.01/.. Zásuvka anténní TV jednoduchá (modul). Pro individuální instalaci. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str

38 DASF1.01/.. Zásuvka anténní typu F jednoduchá (modul). Pro individuální instalaci. DASF2.01/.. Zásuvka anténní typu F dvojitá (modul). Pro individuální instalaci. DASFRJ45.01/.. Zásuvka anténní typu F + RJ45 kat.6 (modul). DGL31.01/.. Zásuvka reproduktorová 1-násobná s popisovým polem(modul). Pro připojení 1 reproduktoru. Průřez vodičů na vstupu a výstupu 2,5 mm 2. DGL32.01/.. Zásuvka reproduktorová 2-násobná s popisovým polem(modul). Pro připojení 2 reproduktorů. Průřez vodičů na vstupu a výstupu 2,5 mm 2. DGL34.01/.. Zásuvka reproduktorová 4-násobná s popisovým polem(modul). Pro připojení 4 reproduktorů. Průřez vodičů na vstupu a výstupu 2,5 mm 2. DGL2.01/.. Zásuvka reproduktorová 1-násobná (modul). Pro připojení 1 reproduktoru. Průřez vodičů na vstupu a výstupu 6 mm 2. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str

39 DGHDMI.01/.. Zásuvka HDMI (modul). DGHDMI2.01/.. Zásuvka HDMI dvojitá (modul). DGHRJ45.01/.. Zásuvka HDMI + RJ45 kat.6 (modul). TELEFONNÍ ZÁSUVKY (MODULY) DT1.01/.. Telefonní zásuvka jednoduchá RJ12 (modul). DT2.01/.. Telefonní zásuvka dvojitá RJ12 (modul). Datová zásuvka RJ45 Prachové krytky ochraňují kontakty datových zásuvek před zašpiněním. 37

40 D61.01/.. Datová zásuvka jednoduchá RJ45 kategorie 6, s prachovou krytkou (modul). Upevnění vodičů bez použití nástroje nebo volitelně pomocí lisovací nástroje XT0.KEY. D61E.01/.. Datová zásuvka jednoduchá RJ45 kategorie 6, stíněná s prachovou krytkou (modul). Upevnění vodičů bez použití nástroje nebo volitelně pomocí lisovací nástroje XT0.KEY. D62.01/.. Datová zásuvka dvojitá RJ45 kategorie 6, s prachovou krytkou (modul). Upevnění vodičů bez použití nástroje nebo volitelně pomocí lisovací nástroje XT0.KEY. D62E.01/.. Datová zásuvka dvojitá RJ45 kategorie 6, stíněná s prachovou krytkou (modul). Upevnění vodičů bez použití nástroje nebo volitelně pomocí lisovací nástroje XT0.KEY. D5T.01/.. Datová zásuvka RJ45 kategorie 5e + telefonní zásuvka RJ12 (modul). DKP2.01/.. DKP2.01/AB11 Krytka datových zásuvek pro Keystone plochá dvojitá (modul). Vhodné datové konektory RJ45 níže. Krytka datových zásuvek pro Keystone plochá dvojitá (modul). ANTIBAKTERIÁLNÍ BÍLÁ. Vhodné datové konektory RJ45 níže. DKP2S.01/.. Krytka datových zásuvek pro Keystone zkosená dvojitá s popisovým polem (modul). Montáž do instalační krabice na drátky a šroubky. Vhodné datové konektory RJ45 níže. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str

41 DKP1S.01/.. Krytka datových zásuvek pro Keystone zkosená jednoduchá s popisovým polem (modul). Vhodné datové konektory RJ45 níže. BWB/.. Záslepka otvoru pro konektor v krytkách datových zásuvek. KONEKTORY PRO TELEINFORMAČNÍ ZÁSUVKY Konektory pro telefonní zásuvky RJ12 Konektor RJ12 Leviton. Kategorie 5e UTP (nestíněné) CJ545U Konektor RJ45 kat. 5e UTP Simon Connect. ARJ455e Konektor RJ45 kat. 5e UTP AMP. KRJ455e Konektor RJ45 kat. 5e UTP KRONE, typ HK. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. LRJ455e Konektor RJ45 kat. 5e UTP Leviton. MRJ455e Konektor RJ45 kat. 5e UTP Molex. Kategorie 5e FTP/STP (stíněné) CJ545FM Konektor RJ45 kat. 5e FTP (stíněný) Simon Connect. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str

42 KRJ455ekr Konektor RJ45 kat. 5e STP (stíněný) Krone, typ HK. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. Kategorie 6 UTP (nestíněné) FBRJ456 Konektor RJ45 kat. 6 UTP s prachovou krytkou. CJ645u Konektor RJ45 kat. 6 UTP Simon Connect. ARJ456 Konektor RJ45 kat. 6 UTP AMP. KRJ456 Konektor RJ45 kat. 6 UTP Krone, typ KM8. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. LRJ456 Konektor RJ45 kat. 6 UTP Leviton. MRJ456 Konektor RJ45 kat. 6 UTP Molex. Kategorie 6 FTP/STP (stíněné) CJ645FM Konektor RJ45 kat. 6 FTP (stíněný) Simon Connect. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. KRJ456ekr Konektor RJ45 kat. 6 STP (stíněný) Krone, typ KM8. Vhodný pro krytku jednoduchou zkosenou DKP1S.01/.. LRJ456ekr Konektor RJ45 kat. 6 STP (stíněný) Leviton. Kategorie 6A UTP (nestíněné) LRJ456A Konektor RJ45 kat. 6A UTP Leviton. * Pro získání provedení IP44 je nutné doplnit rámeček těsnící manžetou ze str

43 Kategorie 6A FTP/STP (stíněné) FRJ456Aekr Konektor RJ45 kat. 6A STP (stíněný) FMT. LRJ456Aekr Konektor RJ45 kat. 6A STP (stíněný) Leviton. SOUVISEJÍCÍ PRODUKTY Kabelový vývod Kabelový vývod je estetický prvek pro vývod přívodního kabelu od zařízení, které je připojeno přímo s instalační krabici ( bez použití silové zásuvky) např. kuchyňský sporák nebo hotelový fén. DPK1.01/.. Kabelový vývod (modul). Průměr připojitelného kabelu: 6,2 14,5 mm. DA45.01/.. Adaptér (přechodka) pro prvky standartu 45 x 45 mm. Vhodné pro teleinformační zásuvky SIMON CONNECT. DPS.01/.. DP/.. DPS.01/AB11 Záslepka rámečku (modul). Montáž na drápky nebo šroubky. Záslepka bez montážního rámu upevnění pouze nacvaknutím do rámečku. Možno použít pouze na vnitřních pozicích vícerámečků. Záslepka rámečku (modul). ANTIBAKTERIÁLNÍ BÍLÁ Montáž na drápky nebo šroubky. 41

44 DKWK1/.. Klapka jednoduchá s piktogramen klíče pro spínače/tlačítka. Barva bílá. ELEKTRONICKÉ PRVKY (MODULY) DS9L.01/.. Stmívač otočný pro stmívatelné LED 230 V (modul) W W DS9T.01/.. Stmívač tlačítkovo-otočný (modul) W. DS9V.01/ W Regulátor tlačítkovo-otočný 1 V (modul). Pro spínání a regulaci zdrojů světla ovládaným napětím 1 V W Stmívač tlačítkový a vzdáleně ovládaný Poskytuje pohodlí měnící se intenzity osvětlení manuálně pomocí tlačítka nebo vzdáleně libovolným ovládačem, např. dálkovým ovládačem TV, prostřednictvím nevyužívaného tlačítka. DS13T.01/.. Stmívač tlačítkový a vzdáleně ovládaný (modul) W W DWPP.01/.. Spínač vzdáleně ovládaný s relé (modul) 8(2) A, 230 V~. Nutná 3-vodičová instalace. max W max. 00 W max. 450 VA DWPT.01/.. Spínač vzdáleně ovládaný (modul) W W 42

45 DCRP.01/.. Spínač s pohybovým sensorem s relé (modul) 8(2) A, 230 V~. Nutná 3-vodičová instalace. max W max. 00 W max. 450 VA DCRT.01/.. Spínač s pohybovým sensorem (modul) W W DCR11P.01/.. Spínač s pohybovým sensorem s relé, s ochranou před neoprávněným přístupem k ovládacím prvkům (modul) 8(2) A, 230 V~. Vhodné pro veřejné prostory. Nutná 3-vodičová instalace. max W max. 00 W max. 450 VA DCR11T.01/.. Spínač s pohybovým sensorem, s ochranou před neoprávněným přístupem k ovládacím prvkům (modul) 8(2) A, 230 V~. Vhodné pro veřejné prostory W DWCP.01/.. Vypínač časový s relé (modul) 8(2) A, 230V~. Zpoždění vypnutí od 30 sec. do 99 min. Skokově nastavitelné po 1 minutě. Nutná 3-vodičová instalace. max W max. 00 W max. 450 VA DWCT.01/.. Vypínač časový (modul) W. Zpoždění vypnutí od 15 sec. do min. Plynule nastavitelné W DWC20P.02/.. Vypínač časový s relé (modul) 16 A, 230 V~. Zpoždění vypnutí plynule nastavitelné 1 15 min. Nutná 3 nebo 4-vodičová instalace. DSS1.01/.. LED signalizátor bílé světlo (modul) 230 V~. 43

46 DSS2.01/.. LED signalizátor červené světlo (modul) 230 V~. DSS3.01/.. LED signalizátor zelené světlo (modul) 230 V~. DTRNW.01/.. Termostat s displejem a prostorovým čidlem teploty (modul) 16(2) A, 230 V~. DTRNSZ.01/.. Termostat s displejem a externím čidlem teploty (modul) 16(2) A, 230 V~. Součástí je čidlo teploty. DRTW.02/.. Termostat s prostorovým čidlem teploty (modul) 16(2) A, 230 V~. Montáž na šroubky. DRTZ.02/.. Termostat s externím čidlem teploty (modul) 16(2) A, 230 V~. Součástí je čidlo teploty. Montáž na šroubky. DDS1.01/.. Elektronický zvonek (modul) 230 V~. Hlasitost 70 db (A). DDT1.01/.. Elektronický zvonek (modul) 8 12 V~. Hlasitost 70 db (A). 44

47 ELEKTRONICKÉ PRVKY S DEKORATIVNÍM VNITŘNÍM RÁMEČKEM (MODULY) Nabíječka USB Nabíječka s USB zásuvkou a kabelem s micro USB konektorem pro nabíjení množství mobilních zařízení. D /.. USB a micro-usb nabíječka, spolu s přírubou pro navíjení drátu. Pro mobilní zařízení: mobilní telefon, smartphone, digitální kamera, atd. 1 USB zásuvka typu A 1 micro-usb konektor na kabelu 30 cm. výstupní napětí: 5 V DC výstupní proud pro 1 zásuvku: max 1400 ma výstupní proud pro obě zásuvky současně: max 1500 ma napájecí napětí (vstup) V ~ / Hz ochrana proti zkratu a přetížení (elektronická pojistka) Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH: D753.01/.. Stmívač dvoutlačítkový (modul) W (300 VA). Větší tlačítko spíná 0%-ní úroveň osvětlení. Malé tlačítko spíná nastavenou úroveň intenzity osvětlení. Nastavení intenzity osvětlení je možné v rozsahu 90% (skokově po %). Vhodné pro stmívání: žárovkové a halogenové světla 230 V~ ( W) halogenové světla napájená přes elektromagnetický transformator ( VA) halogenové světla napájená přes elektronický transformator ( VA) Možnost zapojení dalších spínacích tlačítek. Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH: D /.. Digitální rádio s displejem (modul). RDS a programování stanic, sluchátkový výstup, automatické hledání stanic, automatické vypínání, mono, výstup 1 W, min.impedance 16 Ω, napájení 230 V~. Možno připojit 1ks reproduktoru nebo a nebo 2 ks reproduktorů Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH:

48 D /.. Reproduktor 2 W, 16 Ω (modul). TENTO PRODUKT POUZE V BARVÁCH: Reproduktor 2, 2 W, 16 Ω do zavěšených podhledů montážní otvor Ø = 65 mm Reproduktor 5, W, 32 Ω Kryt reproduktoru Krabice pro reproduktor 5, do závěsných podhledů. Montážní otvor Ø = 160 mm. (minimální vzdálenost od stropu 65 mm). D /.. Přepěťová ochrana (modul): ochrana třídy D, ochranná úroveň: 1,5 kv (L/N), výbojový proud: 2,5 ka (L/N) 8/20 μs, signalizace stavu: OK/porucha napájení: 230 V~. Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH: D /.. Detektor plynu (modul). Dle normy EN detekuje toxické a výbušné plyny jako: butan, propan, metan, městské plyny, zemní plyn a jiné. Alarm signalizovaný červenou LED a zvukovým signálem. Umožňuje automatické uzavření přívodu plynu ve spojení s elektroventilem ( ). Signalizace správné činnosti zelenou LED. Každý detektor plynu potřebuje samostatný napájecí zdroj (D /..). Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH:

49 Detektor zaplavení Siréna se sondou instalovánou na podlaze zabraňuje zatopení vodou pokojů, signalizuje zatopení a současně vzdáleně zavírání vodní ventil. D /.. Detektor zaplavení (modul) včetně 1 ks sondy zaplavení. alarm signalizovaný červenou LED a zvukovým signálem, umožňuje automatické uzavření přívodu vody ve spojení s elektroventilem ( ), možnost připojení až 3 sond zaplavení ( ) signalizace správné činnosti zelenou LED. Každý detektor zaplavení potřebuje samostatný napájecí zdroj (D /..). Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH: Elektroventil plynu ¾ Umožňuje automatické uzavření přívodu plynu ve spojení s detektorem plynu (D /..). Normální stav otevřen. Manuální reset. Napájení: 230 V~. Krytí: IP Doplňková sonda pro detektor zaplavení Elektroventil vody ¾ Umožňuje automatické uzavření přívodu vody ve spojení s detektorem a sondou zaplavení (D /..). Normální stav otevřen. Automatický reset. Napájení: 230 V~. Krytí: IP65. 47

50 D /.. Napájecí zdroj 12 V (modul). Pro detektor zaplavení (D /..) nebo detektor plynu (D /..). Každý detektor potřebuje samostatný napájecí zdroj. Signalizace správné činnosti zelenou LED. Součástí je vnitřní dekorativní rámeček. TENTO PRODUKT POUZE V BARVÁCH: Přilnavost rámečků k povrchu stěn RAMEČKY SIMON 54 PREMIUM Pastelová řada IP20/IP44* DR1/11 DR2/11 DR3/11 DR4/11 DR5/11 Bílý DRK1/11 DRK2/11 DRK3/11 DRK4/11 DRK5/11 Pro instalaci na sádrokarton DR1/AB11 DR2/AB11 DR3/AB11 DR4/AB11 DR5/AB11 Antibakteriální bílý DRK1/AB11 DRK2/AB11 DRK3/AB11 DRK4/AB11 DRK5/AB11 Antibakteriální pro instalaci na sádrokarton DR1/41 DR2/41 DR3/41 DR4/41 DR5/41 Krémový DRK1/41 DRK2/41 DRK3/41 DRK4/41 DRK5/41 Pro instalaci na sádrokarton 48

51 Metalizovaná řada IP20/IP44* DR1/43 DR2/43 DR3/43 DR4/43 DR5/43 Matné stříbro DRK1/43 DRK2/43 DRK3/43 DRK4/43 DRK5/43 Pro instalaci na sádrokarton DR1/44 DR2/44 DR3/44 DR4/44 DR5/44 Matné zlato DRK1/44 DRK2/44 DRK3/44 DRK4/44 DRK5/44 Pro instalaci na sádrokarton DR1/46 DR2/46 DR3/46 DR4/46 DR5/46 Tmavě hnědý DRK1/46 DRK2/46 DRK3/46 DRK4/46 DRK5/46 Pro instalaci na sádrokarton DR1/48 DR2/48 DR3/48 DR4/48 DR5/48 Antracit DRK1/48 DRK2/48 DRK3/48 DRK4/48 DRK5/48 Pro instalaci na sádrokarton Kovová řada IP20/IP44* DR1/36 DR2/36 DR3/36 DR4/36 Rustikální měď DR1/61 DR2/61 DR3/61 DR4/61 Nerez 49

52 Chrom DR1/63 DR2/63 DR3/63 DR4/63 Zlato DR1/66 DR2/66 DR3/66 DR4/66 Černá ocel DR1/67 DR2/67 DR3/67 DR4/67 ROZMĚRY RÁMEČKŮ Simon 54 Premium 1-násobný rámeček mm 2-násobný rámeček mm 3-násobný rámeček mm 4-násobný rámeček mm 5-násobný rámeček mm Těsnění IP44 pro rámečky Simon 54 Premium DU1 Těsnění IP44 pro 1-násobný rámeček. DU2 Sada těsnění IP44 pro 2-násobný rámeček. 50

53 DU3 Sada těsnění IP44 pro 3-násobný rámeček. DU4 DU5 Sada těsnění IP44 pro 4-násobný rámeček. Sada těsnění IP44 pro 5-násobný rámeček. Nástěnné instalační krabice pro rámečky Simon 54 PREMIUM DPNR2/.. Rohová nástěnná instalační 2-násobná krabice. TENTO PRODUKT POUZE V BARVÁCH: DSC/.. Instalační nástěnná jednoduchá skládaná krabice pro rámečky Simon 54 Premium. Hloubka 40 mm. (1ks DSC/.. = 2 elementy) TENTO PRODUKT POUZE V BARVÁCH: DSH/.. Rozšiřující element jednoduché krabice DSC pro vícenásobnou montáž pro rámečky Simon 54 Premium. Hloubka 40 mm. TENTO PRODUKT POUZE V BARVÁCH: DPN1/.. Instalační nástěnná jednoduchá krabice pro rámečky Simon 54 Premium. Hloubka 35 mm. TENTO PRODUKT POUZE V BARVÁCH:

54 DPN2/.. Instalační nástěnná dvojitá krabice pro rámečky Simon 54 Premium. Hloubka 35 mm. TENTO PRODUKT POUZE V BARVÁCH: DPN3/.. Instalační nástěnná trojitá krabice pro rámečky Simon 54 Premium. Hloubka 35 mm. TENTO PRODUKT POUZE V BARVÁCH: RAMEČKY SIMON 54 NATURE Skleněné rámečky Bílá perla DRN1/70 5 DRN2/70 TVRZENÉ SKLO 5 DRN3/70 5 DRN4/70 5 DRN5/70 Limetkový sorbet DRN1/90 5 DRN2/90 TVRZENÉ SKLO 5 DRN3/90 5 DRN4/90 5 DRN5/90 Lákavá švestka DRN1/89 5 DRN2/89 TVRZENÉ SKLO 5 DRN3/89 5 DRN4/89 5 DRN5/89 Stříbrná mlha DRN1/71 5 DRN2/71 TVRZENÉ SKLO 5 DRN3/71 5 DRN4/71 5 DRN5/71 52

55 Bouřkový mrak DRN1/72 5 DRN2/72 TVRZENÉ SKLO 5 DRN3/72 5 DRN4/72 5 DRN5/72 Měsíční láva DRN1/74 5 DRN2/74 TVRZENÉ SKLO 5 DRN3/74 5 DRN4/74 5 DRN5/74 Ztuhlá láva DRN1/73 5 DRN2/73 TVRZENÉ SKLO 5 DRN3/73 5 DRN4/73 5 DRN5/73 Kovové rámečky Saténový lesk DRN1/79 5 DRN2/79 5 DRN3/79 5 DRN4/79 5 DRN5/79 Saténová tma DRN1/80 5 DRN2/80 5 DRN3/80 5 DRN4/80 5 DRN5/80 Klasický nerez DRN1/77 5 DRN2/77 5 DRN3/77 5 DRN4/77 5 DRN5/77 53

56 Nerez Yin DRN1/78 5 DRN2/78 5 DRN3/78 5 DRN4/78 5 DRN5/78 Nerez Yang DRN1/76 5 DRN2/76 5 DRN3/76 5 DRN4/76 5 DRN5/76 Dřevěné rámečky Stříbrné wenge DRN1/84 5 DRN2/84 5 DRN3/84 5 DRN4/84 5 DRN5/84 Zlaté wenge DRN1/85 5 DRN2/85 5 DRN3/85 5 DRN4/85 5 DRN5/85 Zlatý ořech DRN1/86 5 DRN2/86 5 DRN3/86 5 DRN4/86 5 DRN5/86 ROZMĚRY RÁMEČKŮ Simon 54 Nature 1-násobný rámeček mm 2-násobný rámeček mm 3-násobný rámeček mm 4-násobný rámeček mm 5-násobný rámeček mm 54

57 Těsnění IP44 pro rámečky Simon 54 NATURE DUN1 Těsnění IP44 pro 1-násobný rámeček Nature. DUN2 Sada těsnění IP44 pro 2-násobný rámeček Nature. DUN3 Sada těsnění IP44 pro 3-násobný rámeček Nature. DUN4 DUN5 Sada těsnění IP44 pro 4-násobný rámeček Nature. Sada těsnění IP44 pro 5-násobný rámeček Nature. PŘÍSLUŠENSTVÍ WKSL Eliminátor blikání nízkoenergetických a LED žárovek. Při instalaci podsvětlených spínačů a tlačítek se může vyskytovat jev blikání (startování) nízkoenergetických žárovek po jejich vypnutí. Tento jev se tímto prvkem eliminuje. Je určen pro přístroje Kontakt-Simon. DPRZ/.. Vnitřní dekorativní rámeček. 55

58 DU1W Těsnění IP44 pro dvojklapkové spínače. GL3Z/.. Záslepka pro reproduktorové zásuvky DGL3.01/.. XT0.KEY Nářadí pro lisování konektorů RJ45 v datových zásuvkách: D61.01/.., D61E.01/.., D62.01/.., D62E.01/.., BM61.01/.., BM61E.01/.., BM62.01/.., BM62E.01/.., , , , DUL Náhradní LED podsvětlení pro spínače a tlačítka. Barva modrá. 56

59 Základní řada

60 Distributor v České republice: TENEO 3000 s.r.o. Hlavní Smržovka tel info@teneo.cz Výrobce: KONTAKT-SIMON S.A. ul. Bestwińska Czechowice-Dziedzice, Polsko tel.: info@kontakt-simon.com.pl
