Optima / Optima plus. Řada Optima se standardními rámečky rozměru 80,5 x 80,5 mm.

Transkript

1 Optima / Optima plus Řada Optima zahrnuje přístroje v klasickém provedení, zejména domovní spínače a zásuvky pro napětí 230 V, žaluziové ovladače, stmívače, zásuvky pro přenos televizního a rozhlasového signálu, zásuvky pro telekomunikaci a přenos dat apod. Tyto komponenty lze v praxi využít ve všech typech interiérů. Používají se v oblasti bytové výstavby, kancelářských i průmyslových provozech. Jsou též přizpůsobeny pro montáž do parapetních elektroinstalačních kanálů. Standardně jsou dodávány v bílé barvě RAL 9003, případně v barvě tmavěšedé. Přístroje jsou doplněny řadou jednonásobných až pětinásobných rámečků pro svislou i vodorovnou montáž. Tato řada je též doplněna rámečky řady Optima plus, které jsou dodávány v široké škále barevných odstínů a jejich pomocí lze vytvořit různobarevné sestavy pro různé typy interiérů s mimořádnými požadavky na estetickou úroveň. Při požadavku na vyšší stupeň krytí je možno použít u spínačů těsnicí sady a zvýšit krytí na IP 44. U zásuvek je nutno pro dosažení tohoto stupně krytí použít vedle těsnicí sady též zásuvky s víčkem. Pro pohodlnou montáž se doporučuje použít přístrojových krabic s hloubkou 42 mm. Pro montáž do hořlavých hmot je nutno použít krabice splňujicí požadavky pro tento způsob montáže. Řada Optima se standardními rámečky rozměru 80,5 x 80,5 mm. Řadu Optima lze doplnit různobarevnými rámečky Optima plus rozměru 90 x 90 mm. Vlastnosti: Materiál termoplast vysoké kvality s vysokou mechanickou odolností. Možnost upevnění do krabic pomocí šroubků i rozpěrek. Jedna řada přístrojových rámečků, která umožňuje svislou i vodorovnou montáž. Většina přístrojů je vybavena bezšroubovými svorkami pro snadné připojení vodičů. Přístroje jsou přizpůsobeny pro montáž do parapetních elektroinstalačních kanálů. Rozsáhlá nabídková paleta přístrojů s moderním designem. Technické údaje: Montáž: Pod omítku Materiál: Termoplast Rozměry rámečku: 80,5 x 80,5 mm Barva rámečku: Bílá Barva krytu přístroje: Bílá, RAL 9003 (nebo tmavěšedá) Rozměry ovládacího krytu: 53,5 x 53,5 mm Upevnění pomocí šroubků i rozpěrek: Ano Možnost krytí IP 44 s těsnicí sadou: Ano Zásuvky se svodiči přepětí: Ano Zásuvky s dětskou pojistkou: Ano Přístroje spínačů a přepínačů s bezšroubovými svorkami: Ano P.26

2 Přístrojové rámečky Optima Určeny pro svislou i vodorovnou montáž Dodávány jako jednonásobné až pětinásobné provedení Přizpůsobeny pro montáž do parapetní elektroinst. kanálů Název Popis Barva Obj. č Rámeček pro svislou i jednonásobný vodorovnou montáž 80,5 x 80,5 mm bílá Přístroj + RÁMEČEK (+ ovl. kryt u spínačů) dvojnásobný pro svislou i 80,5 x 151,5 mm bílá vodorovnou montáž Přístroj + RÁMEČEK (+ ovl. kryt u spínačů) trojnásobný pro svislou i 80,5 x 222,5 mm bílá vodorovnou montáž Přístroj + RÁMEČEK (+ ovl. kryt u spínačů) čtyřnásobný pro svislou i 80,5 x 293,5 mm bílá vodorovnou montáž Přístroj + RÁMEČEK (+ ovl. kryt u spínačů) pětinásobný pro svislou i 80,5 x 364,5 mm bílá vodorovnou montáž Přístroj + RÁMEČEK (+ ovl. kryt u spínačů) Optima / Optima plus Přístrojové rámečky Optima plus Určeny pro svislou i vodorovnou montáž Dodávány jako jednonásobné až pětinásobné provedení Popis Rozměry Barva Obj. č. Rámeček jednonásobný 90 x 90 mm bílá dvojnásobný 90 x 161 mm bílá trojnásobný 90 x 232 mm bílá čtyřnásobný 90 x 303 mm bílá pětinásobný 90 x 374 mm bílá Rámeček jednonásobný 90 x 90 mm oranžová dvojnásobný 90 x 161 mm oranžová trojnásobný 90 x 232 mm oranžová čtyřnásobný 90 x 303 mm oranžová pětinásobný 90 x 374 mm oranžová Technické změny vyhrazeny P.27

3 Přístrojové rámečky Optima plus Určeny pro svislou i vodorovnou montáž Dodávány jako jednonásobné až pětinásobné provedení Popis Rozměry Barva Obj. č. Rámeček jednonásobný 90 x 90 mm žlutá dvojnásobný 90 x 161 mm žlutá trojnásobný 90 x 232 mm žlutá čtyřnásobný 90 x 303 mm žlutá pětinásobný 90 x 374 mm žlutá Rámeček jednonásobný 90 x 90 mm světlemodrá dvojnásobný 90 x 161 mm světlemodrá trojnásobný 90 x 232 mm světlemodrá čtyřnásobný 90 x 303 mm světlemodrá pětinásobný 90 x 374 mm světlemodrá Rámeček jednonásobný 90 x 90 mm kovová šeď dvojnásobný 90 x 161 mm kovová šeď trojnásobný 90 x 232 mm kovová šeď čtyřnásobný 90 x 303 mm kovová šeď pětinásobný 90 x 374 mm kovová šeď Rámeček jednonásobný 90 x 90 mm zelená tyrkys dvojnásobný 90 x 161 mm zelená tyrkys trojnásobný 90 x 232 mm zelená tyrkys čtyřnásobný 90 x 303 mm zelená tyrkys pětinásobný 90 x 374 mm zelená tyrkys Rámeček jednonásobný 90 x 90 mm modrá kobalt dvojnásobný 90 x 161 mm modrá kobalt trojnásobný 90 x 232 mm modrá kobalt čtyřnásobný 90 x 303 mm modrá kobalt pětinásobný 90 x 374 mm modrá kobalt Rámeček jednonásobný 90 x 90 mm červená rubín dvojnásobný 90 x 161 mm červená rubín trojnásobný 90 x 232 mm červená rubín čtyřnásobný 90 x 303 mm červená rubín pětinásobný 90 x 374 mm červená rubín P.28 Technické změny vyhrazeny

4 Přístroje spínačů a přepínačů Optima /Optima plus Popis Symbol Obj. č. Přístroj řazení 1, 10 A, 250 V~, pólového spínače 2-pólového řazení 2, 10 A, 250 V~, spínače 2-pólového se signalizací, řazení 2S, spínače 10 A, 250 V~, dodáván s doutnavkou 3-pólového řazení 3, 10 A, 400 V~, spínače upevnění vodičů šroubky Optima / Optima plus Přístroj spínače řazení 5, 10 A, 250 V~, sériového Přístroj 1-pólového řazení 6, 10 A, 250 V~, přepínače střídavého možnost podsvětlení, 1So řazení 6 s nezávislou signalizací 10 A, 250 V~, dodáván s doutnavkou Přístroj dvojitého řazení 5b (6+6), 10 A, 250 V~ přepínače střídavého upevnění vodičů šroubky Přístroj přepínače řazení 7, 10 A, 250 V~, křížového řazení 7So, 10 A, 250 V~, dodáván s doutnavkou, Přístroj řazení 1+1, 10 A, 250 V~, pólového spínače dvojitého Technické změny vyhrazeny P.29

5 Třípólový spínač 25 A, 400 V~ Optima / Optima plus Popis Symbol Barva Obj. č. Spínač řazení 3, 25 A, 400 V~, bílá pólový upevnění vodičů šroubky krémová páčkový Samostatný kompletní přístroj Přístroje ovladačů Optima / Optima plus Popis Symbol Obj. č Přístroj řazení 1/0, 10 A, 250 V~, pólového možnost podsvětlení 1/0So tlačítkového ovladače PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) řazení 6/0, 10 A, 250 V~, možnost podsvětlení 1/0So PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) Přístroj řazení 1/0, 10 A, 250 V~, tlačítkového možnost nezávislého ovladače podsvětlení PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) řazení 1/0, 10 A, 250 V~, možnost podsvětlení 1/0S PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) Přístroj řazení 1/0+1/0, 10 A, 250 V~, tlačítkového ovladače dvojitého PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) Přístroj řazení 2/0, 10 A, 250 V~, tlačítkového ovladače 2-pólového PŘÍSTROJ + rámeček + ovl. kryt + (doutnavka) P.30 Technické změny vyhrazeny

6 Ovládací kryty spínačů a ovladačů Optima /Optima plus Popis Barva Obj. č. Ovládací kryt jednoduchý bez potisku bílá Přístroj + tmavěšedá rámeček + OVL. KRYT s potiskem 0/I, bílá pro spínače řazení 2 a 3 tmavěšedá Přístroj + rámeček + OVL. KRYT s potiskem klíč bílá Přístroj + tmavěšedá rámeček + OVL. KRYT s potiskem zvonek bílá Přístroj + tmavěšedá rámeček + OVL. KRYT Optima / Optima plus s potiskem světlo bílá Přístroj + tmavěšedá rámeček + OVL. KRYT s popisovým polem bílá Přístroj + tmavěšedá rámeček + OVL. KRYT s potiskem zvonek bílá a popisovým polem tmavěšedá Přístroj + rámeček + OVL. KRYT bez potisku (pro přístroj bílá spínače ) tmavěšedá umožňuje změnu funkce přístroje dvojitého přepínače střídavého řazení 5b (6+6) na 2-pólový přepínač střídavý řazení 6 Přístroj + rámeček + OVL. KRYT Technické změny vyhrazeny P.31

7 Ovládací kryty spínačů a ovladačů Optima / Optima plus Popis Barva Obj. č Ovládací kryt jednoduchý bez potisku s bílá červeným průzorem tmavěšedá Přístroj + rámeček + OVL. KRYT + doutnavka Ovládací kryt jednoduchý s potiskem O/I bílá a červeným průzorem tmavěšedá pro spínače řazení 2 a 3 Přístroj +rámeček +OVL.KRYT Ovládací kryt jednoduchý s potiskem klíč a bílá červeným průzorem tmavěšedá Přístroj + rámeček + OVL. KRYT+ doutnavka s potiskem zvonek a bílá červeným průzorem tmavěšedá Přístroj + rámeček + OVL. KRYT + doutnavka s potiskem světlo a bílá červeným průzorem tmavěšedá Přístroj + rámeček + OVL. KRYT+ doutnavka Ovládací kryt dělený bez potisku bílá pro přístroje řazení 5, tmavěšedá B, 1+1, nebo 1/0+1/0 Přístroj + rámeček + OVL. KRYT Zdroje pro podsvětlení spínačů Popis Symbol Obj. č Neonová doutnavka pro E-10, 230 V~, 1,8 ma podsvětlení spínačů se sníženou intenzitou, E-10, 230 V~, 0,6 ma Žárovka pro podsvětlení E-10, 8 V~, 1,2 W spínačů E-10, 12 V~, 1,2 W E-10, 24 V~, 1,2 W P.32 Technické změny vyhrazeny

8 Přístroje zásuvek 230 V Optima /Optima plus Popis Symbol Barva Obj. č. Přístroj zásuvky s 2P+PE, 16 A, 250 V~, bílá ochranným kolíkem upevnění vodičů šroubky tmavěšedá PŘÍSTROJ + rámeček P+PE, 16 A, 250 V~, bílá tmavěšedá PŘÍSTROJ + rámeček Přístroj zásuvky 2P+PE, 16 A, 250 V~, bílá s ochranným kolíkem upevnění vodičů šroubky tmavěšedá a dětskou pojistkou PŘÍSTROJ + rámeček 2P+PE, 16 A, 250 V~, bílá tmavěšedá PŘÍSTROJ + rámeček Optima / Optima plus Přístroj zásuvky nezáměnné 2P+PE, 16 A, 250 V~ bílá s ochranným kolíkem s popisem DATA, tmavěšedá upevnění vodičů šroubky, dodávána s adaptérem pro přípojení vidlice k nezáměnné zásuvce PŘÍSTROJ + rámeček 2P+PE, 16 A, 250 V~ bílá s popisem DATA, upevnění vodičů šroubky, připojení vidlice bez použití adaptéru PŘÍSTROJ + rámeček Přístroj zásuvky 2P+PE, 16 A, 250 V~, bílá s ochranným kolíkem upevnění vodičů šroubky tmavěšedá a svodičem přepětí třídy D PŘÍSTROJ + rámeček Technické změny vyhrazeny P.33

9 Přístroje zásuvek 230 V Optima / Optima plus Popis Symbol Barva Obj. č Přístroj zásuvky s ochranným 2P+PE, 16 A, 250 V~, bílá kolíkem a víčkem upevnění vodičů šroubky, tmavěšedá možnost krytí IP 44 PŘÍSTROJ + rámeček + (těsnicí sada při IP 44) Dvojzásuvka s ochranným 2 x (2P+PE), 16 A, 250 V~, bílá kolíkem kompletní upevnění vodičů šroubky SAMOSTATNÝ KOMPLETNÍ PŘÍSTROJ Přístroj zásuvky schuko 2P+PE dle DIN, 16 A, 250 V~, bílá upevnění vodičů šroubky, tmavěšedá použití jen pro export PŘÍSTROJ + rámeček Přístroj zásuvky schuko přepětí třídy D, 2P+PE bílá se svodičem dle DIN, 16 A, 250 V~, tmavěšedá upevnění vodičů šroubky, použití jen pro export PŘÍSTROJ + rámeček Přístroj zásuvky schuko 2P+PE dle DIN, 16 A, bílá s víčkem 250 V~, upevnění vodičů tmavěšedá šroubky, možnost krytí IP 44, použití jen pro export PŘÍSTROJ + rámeček + (těsnicí sada při IP 44) P.34 Technické změny vyhrazeny

10 Přístroje zásuvek pro sdělovací techniku Optima / Optima plus Popis Symbol Barva Obj. č. Přístroj zásuvky telefonní typ keystone jack, bílá jednonásobné RJ 12 6-pól. tmavěšedá PŘÍSTROJ + rámeček Přístroj zásuvky telefonní s popisovým polem, typ bílá dvojnásobné keystone jack, 2 x tmavěšedá RJ 12 6-pól. PŘÍSTROJ + rámeček Přístroj zásuvky telefonní + s popisovým polem, typ bílá zásuvky pro přenos dat keystone jack, RJ 12 6-pól. tmavěšedá RJ 45 8-pól. Cat. 5e nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX jednonásobné RJ 45 8-pól. Cat. 5e tmavěšedá nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX dvojnásobné 2 x RJ 45 8-pól. Cat. 5e tmavěšedá nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX jednonásobné RJ 45 8-pól. Cat. 5e tmavěšedá stíněná STP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX dvojnásobné 2 x RJ 45 8-pól. Cat. 5e tmavěšedá stíněná STP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX jednonásobné RJ 45 8-pól. Cat. 6 nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX dvojnásobné 2 x RJ 45 8-pól. Cat. 6 nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX jednonásobné modul 25x50 mm, tmavěšedá RJ 45 8-pól. Cat. 5e nestíněná UTP PŘÍSTROJ+ rámeček Přístroj zásuvky pro přenos s popisovým polem, bílá dat MOLEX dvojnásobné modul 25x50 mm, tmavěšedá x RJ 45 8-pól. Cat. 5e nestíněná UTP PŘÍSTROJ + rámeček Přístroj zásuvky pro přenos modul 25x50 mm, bílá dat MOLEX jednonásobné RJ 45 8-pól. Cat. 5e tmavěšedá stíněná STP PŘÍSTROJ+ rámeček Přístroj zásuvky pro přenos modul 25x50 mm, bílá dat MOLEX dvojnásobné 2 x RJ 45 8-pól. Cat. 5e tmavěšedá stíněná STP PŘÍSTROJ+ rámeček Optima / Optima plus Technické změny vyhrazeny P.35

11 Montážní sady pro konektory jiných výrobců Optima /Optima plus Popis Barva Obj. č Kryt pro montáž telefonních pro přenos dat typu keystone bílá konektorů a konektorů jack jednonásobný Konektory nejsou obsaženy PŘÍSTROJ+ rámeček + (konektor) Kryt pro montáž konektorů MOLEX bílá pro přenos dat Konektory nejsou obsaženy PŘÍSTROJ + rámeček + (konektory) Kryt pro montáž konektorů dvojnásobného adaptéru bílá pro přenos dat pomocí modul 25x50 mm s popisovým polem, PŘÍSTROJ+ rámeček + adptér + (konektory) Adaptér pro motáž konektorů (AMP, KRONE), bílá pro přenos dat modul 25 x 50 mm Konektory nejsou obsaženy (REICHLE & DE MASSARI) bílá modul 25 x 50 mm Konektory nejsou obsaženy (AVAYA) bílá modul 25 x 50 mm Konektory nejsou obsaženy Přístroje tlačítkových žaluziových spínačů a ovladačů Optima /Optima plus Popis Symbol Obj. č. Přístroj tlačítkového (bez aretace, 1-pozice), ovladače žaluziového 10 A, 250 V~, bezšroubové svorky (s aretací 2-pozice), 10 A, V~, Ovládací kryt tlačítkového Přístroj + bílá ovladače žaluziového rámeček + OVL. KRYT tmavěšedá P.36 Technické změny vyhrazeny

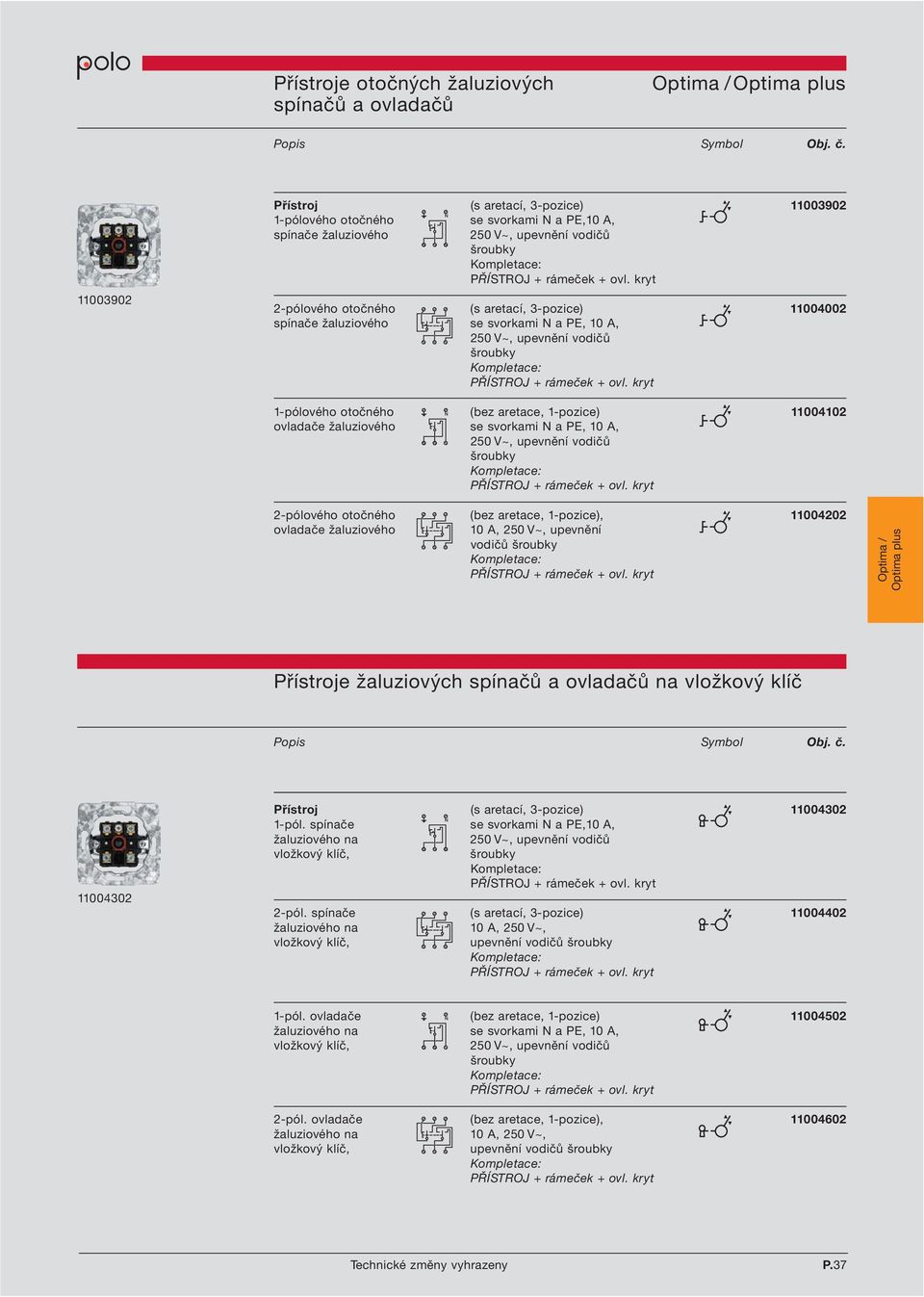

12 Přístroje otočných žaluziových spínačů a ovladačů Optima /Optima plus Popis Symbol Obj. č Přístroj (s aretací, 3-pozice) pólového otočného se svorkami N a PE,10 A, spínače žaluziového 250 V~, upevnění vodičů šroubky 2-pólového otočného (s aretací, 3-pozice) spínače žaluziového se svorkami N a PE, 10 A, 250 V~, upevnění vodičů šroubky 1-pólového otočného (bez aretace, 1-pozice) ovladače žaluziového se svorkami N a PE, 10 A, 250 V~, upevnění vodičů šroubky 2-pólového otočného (bez aretace, 1-pozice), ovladače žaluziového 10 A, 250 V~, upevnění vodičů šroubky Optima / Optima plus Přístroje žaluziových spínačů a ovladačů na vložkový klíč Popis Symbol Obj. č Přístroj (s aretací, 3-pozice) pól. spínače se svorkami N a PE,10 A, žaluziového na 250 V~, upevnění vodičů vložkový klíč, šroubky 2-pól. spínače (s aretací, 3-pozice) žaluziového na 10 A, 250 V~, vložkový klíč, upevnění vodičů šroubky 1-pól. ovladače (bez aretace, 1-pozice) žaluziového na se svorkami N a PE, 10 A, vložkový klíč, 250 V~, upevnění vodičů šroubky 2-pól. ovladače (bez aretace, 1-pozice), žaluziového na 10 A, 250 V~, vložkový klíč, upevnění vodičů šroubky Technické změny vyhrazeny P.37

13 Přístroje stmívačů Optima /Optima plus Popis Symbol Obj. č Přístroj regulátoru otáček VA, 230 V~, 50 Hz jednofázovýchmotorů s možnost přednastavení otočným ovládáním minimálních otáček Vestavěna pojistka T 2 / 250 V PŘÍSTROJ + rámeček + ovl. kryt Přístroj pro zvýšení W, 230 V~, 50 Hz výkonu stmívače Použitelný pouze ve spojení se stmívači pro žárovková svítidla a stmívači pro žárovky mn napájené z vinutých transformátorů. Vestavěna pojistka F 2,5 / 250 V PŘÍSTROJ + rámeček + ovl. kryt Ovládací kryty otočných žaluziových spínačů a ovladačů Popis Barva Obj. č. Ovládací kryt otočného Přístroj + bílá ovladače žaluziového rámeček + OVL. KRYT tmavěšedá Ovládací kryt ovladače Možnost vyjmutí klíče pouze bílá žaluziového na vložkový klíč v neutrální poloze tmavěšedá Dodáván se dvěma ks vložkových klíčů Přístroj + rámeček + OVL. KRYT Klíče pro ovladač na (náhradní) vložkový klíč P.38 Technické změny vyhrazeny

14 Přístroje stmívačů Optima /Optima plus Popis Symbol Obj. č Přístroj stmívače s otočným ovládáním pro žárovková svítidla W, V~, 50 Hz, možnost řízení přepínačem řazení 6, funkce paměť Vestavěna pojistka F 1,6 A / 250 V PŘÍSTROJ + rámeček + ovl. kryt pro halogenové žárovky mn napájené z vinutých transformátorů, W/VA, 230 V~, 50 Hz, možnost řízení přepínačem řazení 6, funkce paměť. Vestavěna pojistka F 4 A / 250 V PŘÍSTROJ + rámeček + ovl. kryt Řídící člen pro předřadníky s (elektronický potenciometr), s rozhraním 1-10 V kontaktem 10 A, 250 V~ Zatížení rozhraní 1-10 V max. 40 ma Vestavěna pojistka F 0,8/ 250 V PŘÍSTROJ + rámeček + ovl. kryt Přístroj stmívače s krát- pro žárovková svítidla kocestným dotyk. ovládáním W, 230 V~, 50 Hz, funkce paměť, Vestavěna pojistka T 2,5 A H / 250 V PŘÍSTROJ + rámeček + ovl. kryt pro halogenové žárovky mn napájené z vinutých transformátorů W/VA, 230 V~, 50 Hz Vestavěna pojistka T 2 / 250 V PŘÍSTROJ + rámeček + ovl. kryt Optima / Optima plus Ovládací kryty stmívačů Optima / Optima plus Popis Barva Obj. č. Ovládací kryt stmívače Přístroj + bílá otočného rámeček + OVL. KRYT tmavěšedá Ovládací kryt regulátoru jednofázových motorů bílá otáček Přístroj + rámeček + OVL. KRYT Ovládací kryt stmívače s Přístroj + bílá krátkocestným dotyk. rámeček + OVL. KRYT tmavěšedá ovládáním Technické změny vyhrazeny P.39

15 Přístroje zásuvek TV + R Optima / Optima plus Popis Barva Obj. č Přístroj zásuvky TV+R Jmen. impedance 75 bílá koncový Frekvenční rozsah MHz tmavěšedá Útlum TV 3,5-3,9 db, R 3,5 db PŘÍSTROJ + rámeček Přístroj zásuvky TV+R Jmen. impedance 75 bílá průběžný Frekvenční rozsah MHz tmavěšedá Útlum odbočovací 10 db PŘÍSTROJ + rámeček Přístroj zásuvky Frekvenční rozsah TV+R bílá TV+R+SAT koncový MHz, 5 db tmavěšedá Frekvenční rozsah SAT Mhz, 1,8 db Jmen. impedance 75 PŘÍSTROJ + rámeček Přístroj zásuvky Frekvenční rozsah bílá TV+R+SAT průchozí TV+R MHz, 5 db Frekvenční rozsah SAT Mhz, 1,8 db Jmen. impedance 75 PŘÍSTROJ + rámeček Zakončovací odpor Jmen. impedance vedení TV+R Pro změnu pořadí zásuvky průběžné na zakončovací Přístroje časových spínačů Popis Barva Obj. č Přístroj s max. nastavitelným časem bílá pólového 15 min., se svorkou PE, spínače časového 16 (4) A, 250 V~ upevnění vodičů šroubky PŘÍSTROJ + rámeček s max. nastavitelným časem bílá min., se svorkou PE, 16 (4) A, 250 V~ upevnění vodičů šroubky PŘÍSTROJ + rámeček P.40 Technické změny vyhrazeny

16 Přístroje pro ochranné pospojování Optima /Optima plus Popis Barva Obj. č. Přístroj zásuvky pro Přívodní svorky 1 x 6 mm 2 + bílá ochranné pospojování 4 x 2,5 mm 2 upevnění vodičů šroubky PŘÍSTROJ + rámeček Vidlice pro ochranné pro vodič do průřezu 6 mm pospojování Výhradně pro připojení vodiče k zásuvce pro ochranné pospojování Optima / Optima plus Technické změny vyhrazeny P.41

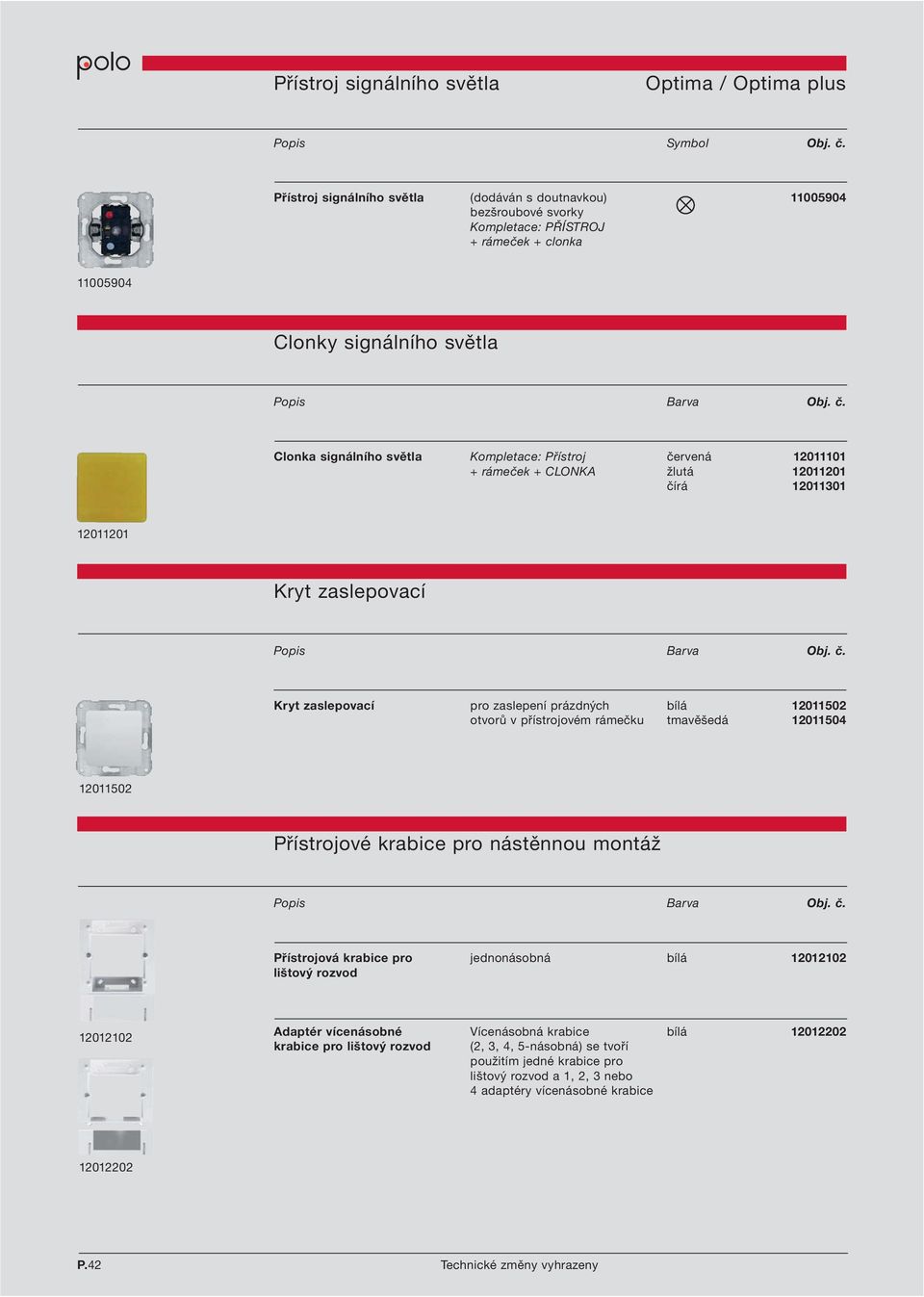

17 Přístroj signálního světla Optima / Optima plus Popis Symbol Obj. č. Přístroj signálního světla (dodáván s doutnavkou) PŘÍSTROJ + rámeček + clonka Clonky signálního světla Popis Barva Obj. č. Clonka signálního světla Přístroj červená rámeček + CLONKA žlutá čírá Kryt zaslepovací Popis Barva Obj. č. Kryt zaslepovací pro zaslepení prázdných bílá otvorů v přístrojovém rámečku tmavěšedá Přístrojové krabice pro nástěnnou montáž Popis Barva Obj. č. Přístrojová krabice pro jednonásobná bílá lištový rozvod Adaptér vícenásobné Vícenásobná krabice bílá krabice pro lištový rozvod (2, 3, 4, 5-násobná) se tvoří použitím jedné krabice pro lištový rozvod a 1, 2, 3 nebo 4 adaptéry vícenásobné krabice P.42 Technické změny vyhrazeny

18 Těsnění pro zvýšení stupně krytí Optima / Optima plus Popis Obj. č Těsnicí sada pro krytí IP 44 Jejím použitím lze docílit u spínačů a zásuvky s víčkem stupně krytí IP 44 Černá část těsnění se nepoužívá u řady Optima Příslušenství pro zvýšení krytí Těsnění pro přístroje s krytí IP 44 řady Optima dělěným ovládacím krytem Pro dosažení krytí IP 44 nutno použít spolu s těsnící sadou Příslušenství pro zvýšení krytí spínačů s dělěným ovládacím krytem Adaptér pro připojení vidlice k nezáměnné zásuvce Popis Barva Obj. č. Adaptér pro vidlici 230 V~ umožňující její připojení k červená nezáměnné zásuvce Optima / Optima plus Technické změny vyhrazeny P.43

19 Optima /Optima plus Atypická barevná provedení Vybrané komponenty domovních elektroinstalačních přístrojů řady Optima jsou dodávány v různých barevných provedeních, jejichž pomocí lze provést barevné rozlišení zásuvek dle jejich příslušnosti jednotlivým obvodům apod. Tato barevná provedení zároveň umožňují použití těchto přístrojů na speciálních pracovištích, jakými jsou například operační sály ve zdravotnictví, kde je nezbytné zabezpečit i náhradní dodávku elektrické energie při výpadku v energetické síti. Pro tyto účely jsou zde jednotlivé zásuvkové obvody barevně odlišeny dle maximální doby přerušení dodávky elektrické energie. Vedle standardních barev jsou dodávána atypická barevná provedení: Hnědá RAL 8028 Červená RAL 3020 Oranžová RAL 2010 Zelená RAL 6018 Žlutá RAL 1018 Modrá RAL 5005 P.44

20 Přístroje zásuvek nn Atypická barevná provedení Optima / Optima plus Popis Symbol Barva Obj. č Přístroj zásuvky s 2P+PE, 16 A, 250 V~, bílá ochranným kolíkem upevnění vodičů šroubky, tmavěšedá PŘÍSTROJ hnědá rámeček červená oranžová zelená žlutá modrá a svodičem přepětí třídy bílá D, 2P+PE, 16 A, 250 V~, tmavěšedá upevnění vodičů šroubky hnědá PŘÍSTROJ červená rámeček oranžová zelená žlutá modrá Přístroj zásuvky s ochranným 2P+PE, 16 A, 250 V~, bílá kolíkem a víčkem upevnění vodičů šroubky, tmavěšedá možnost krytí IP 44 hnědá PŘÍSTROJ červená rámeček + oranžová (těsnicí sada při IP 44) zelená žlutá modrá Přístroj zásuvky schuko 2P+PE dle DIN, 16 A, bílá V~, upevnění vodičů tmavěšedá šroubky, použití jen hnědá pro export červená oranžová PŘÍSTROJ + rámeček zelená žlutá modrá Optima / Optima plus Přístroj zásuvky schuko přepětí třídy D, 2P+PE bílá se svodičem dle DIN, 16 A, 250 V~, tmavěšedá upevnění vodičů šroubky, hnědá použití jen pro export červená PŘÍSTROJ oranžová rámeček zelená žlutá modrá Technické změny vyhrazeny P.45

21 Rozměry přístrojů řady Optima 80,5 80,5 80,5 53,5 53,5 Přepínač střídavý řazení 6 Zásuvka s ochranným kolíkem 80,5 80,5 80,5 80,5 53,5 80,5 53,5 80,5 53,5 49,5 80,5 53, ,5 53,5 28 8,5 21, ,5 34 8,5 53,5 32,5 8,5 53,5 32,5 8,5 Zásuvka schuko Stmívač s otočným ovládáním Stmívač s krátkocestným dotykovým ovládáním 80, , , ,5 80,5 Krabice pro lištový rozvod Adaptér vícenásobné krabice pro lištový rozvod 71 Přístroje jsou určeny pro montáž do běžných elektroinstalačních krabic průměru 60 mm. Při použití vícenásobných rámečků se krabice montují se standardní. roztečí 71 mm. Pro pohodlnou montáž se doporučuje použití krabic s hloubkou 42 mm. Technické údaje Technické změny vyhrazeny P.53

22 Rozměry přístrojů řady Optima plus Přepínač střídavý řazení 6 Zásuvka s ochranným kolíkem Zásuvka schuko Stmívač s otočným ovládáním Stmívač s krátkocestným dotykovým ovládáním 71 Přístroje jsou určeny pro montáž do běžných elektroinstalačních krabic průměru 60 mm. Při použití vícenásobných rámečků se krabice montují se standardní. roztečí 71 mm. Pro pohodlnou montáž se doporučuje použití krabic s hloubkou 42 mm. P.54 Technické změny vyhrazeny

23 Rozměry rámečků řady Optima Rozměry rámečků řady Optima plus Technické údaje Technické změny vyhrazeny P.55

24 Příklady použití spínačů Technické údaje Technické změny vyhrazeny P.57

25 Příklady použití tlačítkových ovladačů P.58 Technické změny vyhrazeny

26 Stmívače Technické údaje Technické změny vyhrazeny P.59

27 Stmívače P.60 Technické změny vyhrazeny

28 Přehled symbolů Technické údaje Technické změny vyhrazeny P.61
