1 Příloha B1. POKYNY K VYPRACOVÁNÍ SOUHRNNÉ ZPRÁVY o Semestrálním projektu (SP) KKS/ZKM Předložené pokyny jsou určeny pro konstrukční i interdisciplinární, individuálně i týmově řešený SP (při týmově řešeném SP je za vypracování zodpovědný manažér týmu): - obecně platné pokyny a příklady jsou psány tmavým písmem, speciální ale též využitelné, šedě. - nejnovější příklad komplexního uplatnění uvedených pokynů lze najít v [Hosnedl 2012b].. Pro vypracování SP lze dále využít i obecné pokyny FST pro bakalářské a diplomové práce: Vypracování bakalářských a diplomových prací (BP a DP) na FST. FST/vypracovani-prace-FST.html. Plzeň: ZČU, FST, 2012, (elektronická verze). Struktura a obsah zprávy: Titulní list(y): - použijte titulní list Vašeho zadání a za něj vložte list (požadavek při týmově řešeném SP, jinak dobrovolně) přeložený do AJ a/nebo NJ (viz Příloha č. 1) Zadání: - použijte text přiděleného zadání včetně příloh Odborné a organizační zabezpečení. Prohlášení o autorství (podepsané všemi autory SP). Prohlášení o autorských a majetkových právech (viz Příloha č. 2) Obsah: - uveďte v souladu se členěním dokumentace SP na prohlášení, přehledy, a kapitoly, podkapitoly a odstavce vlastního řešení (včetně čísel počátečních stránek) uvedených, a na závěr uveďte seznam příloh v ČJ a (požadavek při týmově řešeném SP, jinak dobrovolně) v AJ/NJ. Pro větší přehlednost je vhodné očíslovat úvodní stránky práce odlišně, např. římskými číslicemi a stránky s popisem řešení arabskými číslicemi (viz Příloha č. 3) Přehledy důležitých obrázků, tabulek, značek, zkratek a grafických symbolů: - (viz Příloha č. 4). U zkratek a symbolů použitých jen v některé kapitole může být jejich přehled uveden jen příslušné kapitoly. Popis řešení: - rozčleňte v souladu s Požadavky na postup řešení v Zadání SP. Názvy kapitol, podkapitol a příp. odstavců uveďte kromě v ČJ také v AJ/NJ (požadavek při týmově řešeném SP, jinak dobrovolně). Reference (seznam citací): - uveďte seznam bibliografických citací použitých a v textu uváděných publikací s odkazy (při větším počtu lze rozdělit na tištěné, SW a web zdroje) (pro SP KKS/ZKM viz Příloha č. 5) 1

2 Přílohy vevázané: - tyto přílohy (relativně samostané části Souhrnné zprávy obvykle menšího rozsahu, např. rešerše, specifikace, výpočty, tabulky, zápisy ke kontrolním dnům ( milníkům projektu, apod. ), pojmenujte, očíslujte a vypracujte jejich titulní listy (vzor viz Příloha č. 6) a strany každé přílohy samostatně očíslujte. Přílohy oddělené: - tyto přílohy (relativně samostané části Souhrnné zprávy obvykle atypického formátu nebo provedení, jako jsou výkresy, pracovní skici, rukopisné poznámky, příp. rešerše většího rozsahu, apod.) označte, pojmenujte, opatřete titulní listy, a při větším rozsahu zpracujte analogicky jako relativně samostatnou zprávu (viz Přílohy č. 1 6,). a vložte s hlavní částí zprávy do společných desek. Doporučení: (pouze pro interdisciplinárně týmově řešené SP) - Při odevzdání SP v závěru semestru vypracujte (z časových i dalších racionálních důvodů) Souhrnnou zprávu jako Hlavní část (konstrukční řešení st. FST) s připojenými oddělenými Přílohami za designérské řešení st. UUD i další odborně ucelené práce st. FEL, FZS, apod. Tyto oddělené přílohy by však měly tvořit s hlavní částí Souhrnné zprávy (i vzájemně) co nejkompaktnější celek, proto by měly mít jasné a jednoznačné vazby na její strukturu a obsah (viz Přílohy č. 1-6). - K soutěžní přehlídce SP pak tyto předzpracované, vzájemně oddělené části zprávy, po příp. doplnění a zlepšení zpracujte (z důvodu ohodnocení práce týmu jako celku i z dalších racionálních důvodů) jako co nejkompaktnější Souhrnnou zprávu celého týmu. V Plzni Přílohy: Prof. Ing. Stanislav Hosnedl, CSc.. garant KKS/ZKM Vzor titulního listu Souhrnné zprávy Příloha č. 1 Vzory Zabezp. SP, Prohláš. o autorství, Autorských a majetkových práv Příloha č. 2 Vzor Obsahu Příloha č. 3 Vzory přehl. důlež. Obrázků, Tabulek, Značek, Zkratek a Graf. symb. Příloha č. 4 Pokyny a vzory k citacím publikací, jejich označování a seznamům Příloha č. 5 Vzor titulního listu Přílohy Příloha č. 6 2

3 Reference: Z Á P A D O Č E S K Á U N I V E R Z I T A V P L Z N I [Eder&Hosnedl 2008] Eder, W. E., Hosnedl, S.: Design Engineering, A Manual for Enhanced Creativity. CRC Press, Taylor & Franciss Group, Boca Raton, Florida USA 2008, 600 s., ISBN [Eder&Hosnedl 2010] Eder, W. E.; Hosnedl, S.: Introduction to Design Engineering: Systematic Creativity and Management. CRC Press / Balkema, Taylor & Francis Group, Leiden, The Netherlands, 2010, 456 pp., ISBN: [Eekels (1995) 2000] Eekels, J.: On the fundamentals of Engineering Design Science. Journal of Engineering Design. 2000, Vol. 11, No 4, pp ; 2001, Vol. 12, No 3, pp [Ehrlenspiel 2007] Ehrlenspiel, K., Kiewert, A., Lindemann, U. Cost-Efficient Design. Berlin Heidelberg: Springer-Verlag, ISBN , ISBN [Hosnedl (2004) 2010] Hosnedl, S., Vaněk, V.: Effective engineering design research, education and practice in context. In: Proceedings of the 2nd International Design Conference on Design Engineering and Science - ICDES Eds. K. Watanuki and T. Kanada. Tokyo, Japan: , p , ISBN [Hosnedl (2004) 2010] Hosnedl, S., Vaněk, V.: Effective engineering design research, education and practice in context. In: Proceedings of the 2nd International Design Conference on Design Engineering and Science - ICDES Eds. K. Watanuki and T. Kanada. Tokyo, Japan: , p , ISBN [Hosnedl 2012a] Hosnedl, S.: Systémové navrhování technických produktů. 1. vyd. Plzeň: Západočeská univerzita, s. ISBN (elektronická verze: ~hosnedl/zkm/..). [Hosnedl 2012b] Hosnedl, S., Dvořák J. a Kopecký M.: Konstrukční a designérský návrh nemocničního lůžka pro intenzivní péči. Case Study. 1. vyd.. Plzeň: ZČU, FST, s. ISBN (elektronická verze: ~hosnedl/zkm/...) [Hubka&Eder 1995] HUBKA, V.: Konstrukční nauka, z Engineering Design (Zürich: Heurista, 1992) přel. Hosnedl, S. 2. přeprac. a dopl.vyd. Zürich: Heurista, s. ISBN [Hubka&Eder 1996] Hubka,V., Eder, W.E.: Design Science. London, Springer,1996, ISBN [Pahl&Beitz (1988, 1995) 2007] Pahl, G., Beitz, W., Feldhusen, J. and Grote K.H.: Engineering Design, A Systematic Approach. Third English edition. London: Springer, ISBN (translation K.Wallace, L.Blessing from: Pahl, G. et al. Konstruktionslehre, Berlin Heidelberg: Springer-Verlag, 2003) 3

4 Vzor titulního listu Souhrnné zprávy Příloha č. 1 SEMESTRÁLNÍ PROJEKT KKS/ZKM Systémové navrhování technických produktů EXTERIER LEHKÉHO TŘÍKOLOVÉHO VOZIDLA S ELEKTRICKÝM POHONEM PRO TĚLESNĚ POSTIŽENÉ A SENIORY SE SNÍŽENOU POHYBOVOU SCHOPNOSTÍ (VTPS-3k) Zadavatel a konzultant: Konstruktionsbüro Dostal, Karl-Ertl Str. 37, Edenstetten, Deutschland Entwicklung und Konstruktion für Automobilindustrie & University of Applied Sciences Deggendof Edlmairstrasse 6 + 8, Deggendorf, Germany Manažer/Autor: Řešitelský tým / Řešitel: PŘÍJMENÍ, křestní jméno, e-m adresa a fakulta - katedra, příp. ústav ZČU: Členové týmu: ZS 2011/2012

5 U N I V Z Á E P R A S D I T O Y Č E OF S K W Á E U S N T I V B E O R H Z E I T MI A A V P I N L Z P N I I L S E N Faculty of Mechanical Fakulta strojní, Engineering, Katedra konstruování Department strojů of Machine Design Vzor titulního listu Souhrnné zprávy Příloha č. 1 SEMESTRAL PROJECT KKS/ZKM System Design Engineering of Technical Products EXTERIOR OF A LIGHT THREE WHEEL VEHICLE WITH ELETRIC DRIVE FOR DISABLED AND SENIORS WITH LOWER MOTION ABILITY (VTPS-3k) Topic assigned and supervised by: Engineering Group Dostal, Karl-Ertl Str. 37, Edenstetten, Deutschland Development and Design Engineering for Automotive Industry & University of Applied Sciences Deggendof Edlmairstrasse 6 + 8, Deggendorf, Germany Manager/Author: Project performed by: FAMILY and first name, e-m address and UWB Faculty Department, resp. Institute Team Members: WT 2011/2012

6 Vzory Zabezpeč. SP, Prohlášení o autorství, Autorských a majetkových práv Příloha č. 2 Odborné a organizační zabezpečení Professional and Organizational Background Garant projektů: Prof.Ing. Stanislav Hosnedl,CSc. ZČU, FST,KKS, Plzeň Zadavatel tématu: Ing. Petr Horák. ŠKODA MT s.r.o., Plzeň Vedení sem. projektu: Ing. Josef Dvořák ZČU, FST,KKS, Plzeň Ing. Martin Kopecký ZČU, FST,KKS, Plzeň Konzultace k sem. proj.: Ing. Pavel Pavlík ŠKODA MT s.r.o., Plzeň Prohlášení o autorství Authorship Declaration Prohlašujeme, že jsme tento semestrální projekt/práci vypracovali samostatně, s použitím odborné literatury a pramenů, uvedených v seznamu referencí, který je součástí tohoto semestrálního projektu. V Plzni dne:.. podpis autora / podpisy členů řešitelského týmu Autorská a majetková práva Author and Property Rights Podle Autorského zákona č. 121/2000 Sb. ( 35, odst. 3) je semestrální projekt/práce (dále jen SP) školním dílem (stejně jako další studentské práce vytvořené ke splnění studijních povinností). Autory, příp. spoluautory (dále jen autory, pokud není třeba rozlišit) jsou ti ( 8 odst. 1), jejichž společnou tvůrčí činnosti SP vznikl, a jedině ti mají k dílu autorská práva. Spoluautorem není ten ( 35, odst. 2), kdo ke vzniku SP přispěl pouze poskytnutím pomoci nebo rady technické, administrativní nebo odborné povahy nebo poskytnutím dokumentačního nebo technického materiálu, anebo kdo pouze dal ke vzniku díla podnět. Autorské právo vzniká okamžikem ( 9 odst. 1), kdy je SP vyjádřen v jakékoli objektivně vnímatelné podobě. Do práva autorského ( 9 odst. 1), nezasahuje škola nebo školské či vzdělávací zařízení (dále jen ZČU), užije-li je nevýdělečně ke své vnitřní potřebě. ZČU má za obvyklých podmínek právo na uzavření licenční smlouvy o užití SP ( 60, odst. 1). Není-li sjednáno jinak ( 60, odst. 2) může autor SP své dílo užít či poskytnout jinému licenci, není-li to v rozporu s oprávněnými zájmy ZČU. ZČU je přitom oprávněna požadovat ( 60, odst. 3), aby jim autor SP z výdělku jím dosaženého v souvislosti s užitím díla či poskytnutím licence podle 60, odst. 2 přiměřeně přispěl na úhradu nákladů, které na vytvoření SP vynaložila, a to podle okolností až do jejich skutečné výše; přitom se přihlédne k výši výdělku dosaženého ZČU z užití školního díla podle ( 60, odst. 1). Podle Směrnice rektora č.15r/2008 Ochrana duševního vlastnictví (čl. 2, odst. 1) vykonává majetková práva (viz Autorský zákon, odd. 3) k SP ZČU, přičemž osobnostní práva autora (viz Autorský zákon, odd. 2) zůstávají nedotčena. S výjimkou informace o dosažení výsledku, není autor oprávněn SP zveřejnit nebo publikovat bez písemného souhlasu vedoucího pracovníka (čl. 2, odst. 3) a tehdy, pokud by tím byla ohrožena ochrana výsledku, důvěrné a obchodní informace ZČU, jejích partnerů a dalších osob (čl. 6). O uzavření licenční smlouvy k využití SP rozhoduje zaměstnanec, který školní dílo zadal (čl. 5, odst. 1) Prof. Ing. Stanislav Hosnedl, CSc. 1

7 Vzor Obsahu Příloha č. 3 Pokyny byly vypracovány v souladu s Obecným modelem postupu konstruování (OMPK) na bázi poznatků Engineering Design Science podložených Teorií technických systémů [Hubka&Eder 1995 a 1996] => [Eder&Hosnedl 2008 a 2010]. Kompatibilita OMPK ( směrem dolů ) s obecně platným základním modelem Problem solving (řešení problému) a dalšími nejznámějšími ve světě publikovanými a uplatňovanými metodikami konstruování (vesměs pouze instruktivními) je zjednodušeně znázorněna v Příloze č. 3.1 [Hosnedl 2006]. Nejnovější příklad komplexního uplatnění uvedených pokynů lze najít v [Hosnedl 2012]. Prof. Ing. S. Hosnedl, CSc., Plzeň: ZČU, FST, KKS, Černé písmo: doporučené části obsahu DP (vč. příp. optimálního členění do podkapitol) - Šedé písmo: další možné a vhodné části DP Obsah str. Contents Zadání I Task Assignement Odborné a organizační zabezp. Prohlášení o autorství. Autorská a majetková práva.. III Semestral Project Guarantorship and Support Důležité obrázky a tabulky.. IV Key Figures and Tabs Důležité značky a zkratky V Key Symbols and Abbreviations Důležité grafické symboly... VI Key Graphical Symbols 1 Úvod Introduction 1.1 Zpřesnění a doplnění zadání... 1 Assigned Task Clarification and Completion 1.2 Představení zadávající organizace... 2 Introduction of the Assigning Organization 1.3 Uvedení do řešené problematiky.. 3 Introduction into the Solved Problem 1.4 Poděkování... 5 Acnowledgement 2 Vyjasnění a rozpracování požadavků na navrhovaný technický produkt/systém (TS)... 6 Clarifying and Elaborating Requirements on Designed Technical Product/Systém (TS) 2.1 Vyjasnění zadání... 6 Task Clarification 2.2 Stav techniky... 7 State of the Art 2.3 Analýza problému... 9 Problem Analysis 2.4 Analýza realizovatelnosti Feasibillity Study 2.5 Specifikace požadavků (požadavkový list) a hodnocení vybraných dosavadních TS 11 Specification of Requirements (List of Requirements) and Evaluation of the selected exist. TS 2.6 Časový plán řešení Project Schedule 1

8 3 Navržení funkční struktury TS Designing TS Function Structure 3.1 Návrh ( scénář ) provozního transformačního procesu TS Design ( Scenario ) of TS Operation Transformation Process 3.2 Návrh funkční struktury TS (funkční schéma) Design of TS Function Structure (Function Scheme) 4 Navržení orgánové struktury TS...16 Designing TS Organ Structure 4.1 Výchozí rozhodnutí Starting Decisions 4.3 Návrh alternativ/variant orgánové struktury (koncepčních schémat) TS Design of TS Organ Structure (Conceptual Scheme) Alternatives/Variants 4.4 Hodnocení a výběr (sub)optimální orgánové struktury TS Evaluations and Decision regarding the (sub)optimal TS Organ Structure (Conceptual Scheme) 5 Navržení hrubé stavební struktury TS Designing Preliminary TS Constructional Structure (Preliminary Layout) 5.1 Návrh hrubé stavební struktury TS (CAD modely, nákresy, apod. ) Design of Preliminary TS Constructional Structure 5.2 Hrubé výpočtové hodnocení navržené stavební struktury TS Preliminary Calculation based Evaluation of the designed out TS Constructional Structure 6 Navržení úplné stavební struktury TS s příklady výkresové a další dokumentace TS Designing TS Dimensional Constructional Structure (Dimensional Layout) with examples of drawings and other TS Documentation 6.1 Návrh úplné stavební struktury TS (CAD modely, návrhové výkresy) CAD Models (resp. design drawings) of the Dimensional TS Constructional Structure 6.2 Zpřesněné výpočtové hodnocení navržené stavební struktury TS (MKP, příp. jinak) Enhanced Calculation based Evaluation of the of the designed out TS Constructional Structure 6.3 Ukázky dokumentace navrženého TS pro výrobu a příp. další LC etapy TS Samples of TS Documentation for Production and other LC TS Phases 7 Studie zabezpečení realizace základních životních etap navrženého TS Study of Means for Realization of the main LC Phases of the Designed out TS 7.1 Zabezpečení využité k návrhu TS Means used for TS Design 7.2 Zabezpečení dokončení návrhu TS a jeho realizaci Means planned for Completion of TS Design and its realization 7.3 Zabezpečení distribuce, provozu a likvidace navrženého TS Means planned for Distribution, Operation and Liquidation of the Designed out TS 8 Studie technologie výroby navrženého TS s příkl. technol. postupu vybrané součásti Study of Production Technology of the Designed outts with an example of Technological Process for a selected TS Part 9 Predikování nákladů na vývoj, výrobu, provoz a likvidaci navrženého TS Prediction of Development, Production, Operation and Liquidation Costs of the Designed out TS 2

9 10 Hodnocení kvality a konkurenceschopnosti navrženého TS Evaluation of Quality and Competitiveness of the Designed out TS 11 Závěr Conclusions Reference References Přílohy vevázané: Embeded Enclosures Produktová rešerše... Příloha č.1 Patentová rešerše... Příloha č.2 Specifikace požadavků... Příloha č.3 CAD modely..... Příloha č.4 MKP analýzy... Příloha č.5 Přihláška Užitného (příp. Průmyslového) vzoru... Příloha č.6 Přílohy oddělené: Separate Enclosures Konstrukční skici...příloha FST Designérské řešení...příloha UUD Elektrotechnické a elektronické vybavení...příloha FEL Zdravotnická hlediska...příloha FZS Poznámka: - Skutečný obsah zprávy je nutné doplnit podle zadaných požadavků a podle specifických potřeb zadaného tématu řešení (zde tyto části naznačeny kurzívou se šedým písmem). 3

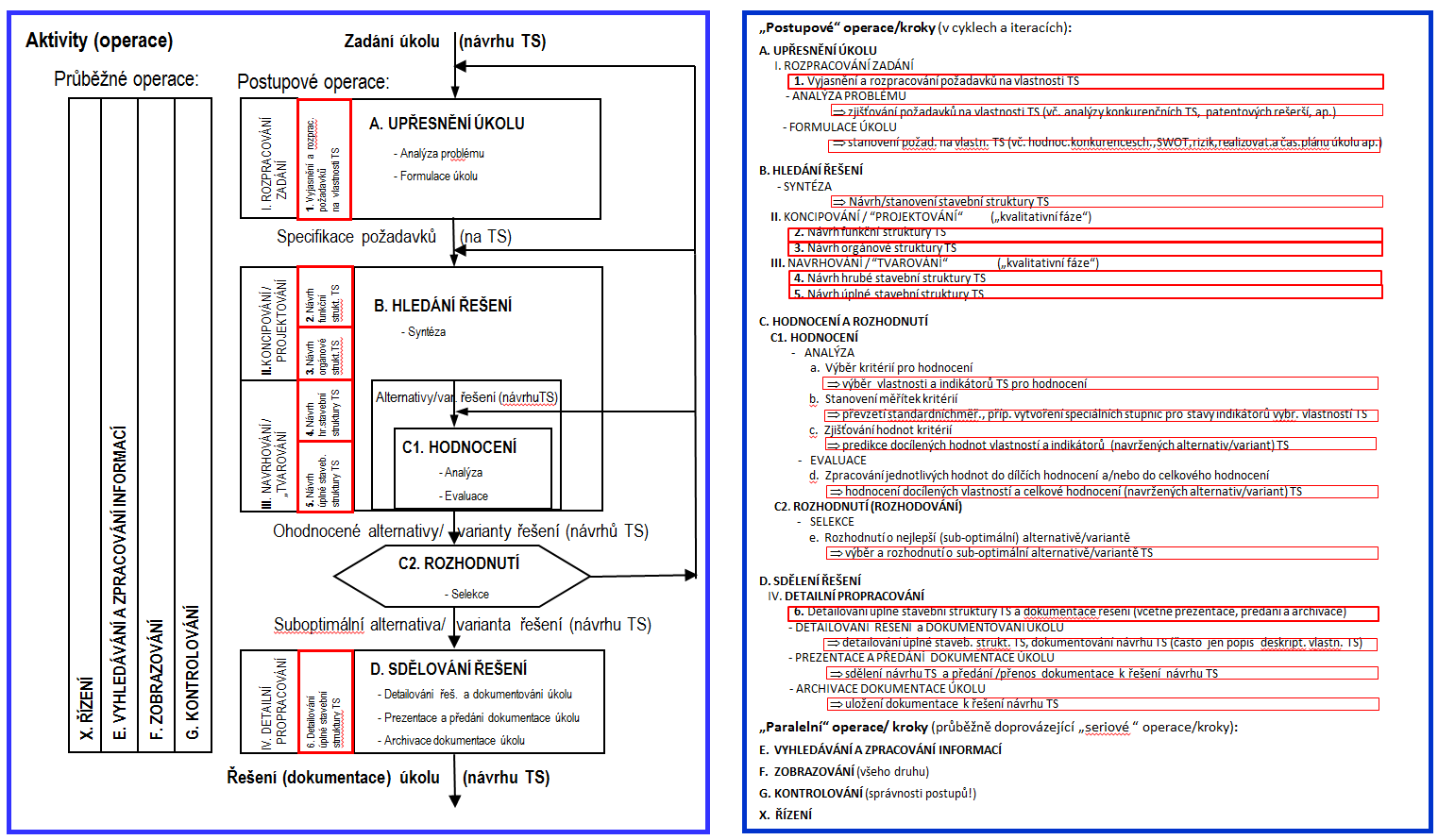

10 Obecné modely postupu Problem solving a Konstruování podle nejznámějších metodik Příloha č. 3.1 Obr.: Relace kroků Problem solving (řeš. problému) A G, etap konstr. (tradiční) I. IV. a fází Obec. modelu post. konstr. (OMPK) 1 6 [Hosnedl 2004]. [Hubka&Eder 1995], [Eekels 1995], [Pahl&Beitz 1988], [Ehrlenspiel 2007], [Eder&Hosnedl 2008 a 2010] a řada dalších 1

11 Vzory přehledů důležitých Obrázků, Tabulek, Značek, Zkratek a Graf. Symb. Příloha č. 4 Důležité obrázky Key Figures Např.: Obr Provozní transformační proces Obr Funkční struktura TS Obr Morfologická matice Obr Orgánové struktury TS : : Důležité tabulky Key Tabs Např.: Tab Tabulka zátěžných sil Tab Tabulka součinitelů tření : : Důležité značky Key Symbols Např.: E [MPa] R m [MPa] k [MPa] : : : : modul pružnosti v tahu mez pevnosti materiálu mez kluzu ve smyku str. : str. : Důležité zkratky Key Abbreviations Např.: SP TS : : : : semestrální projekt technický systém 1

12 Důležité grafické symboly Key Graphical Symbols Např.: Z Á P A D O Č E S K Á U N I V E R Z I T A V P L Z N I 2

13 Pokyny a vzory k citacím publikací, jejich označování a seznamům Příloha č. 5 Citace publikací, jejich označování a seznamy Pokyny byly zpracovány s využitím [Němejc2000, Příloha č.14], příp. [Vzory 2009, Příloha č.14]. vycházejících z [Hosnedl. 1999, Příloha č. 8] zpracované jako výtah z [ČSN-ISO 690]. Předložený dokument se oproti těmto podkladům, (tj. oproti [ČSN-ISO ]) z racionálních důvodů odlišuje prakticky jen v preferované (alternativní) univerzální formě odkazů na citace publikací s využitím [BS ] a doplňujících argumentů (viz Vysvětlivky a poznámky k pokynům). Prof. Ing. S. Hosnedl, CSc., Plzeň: ZČU, FST, KKS, 2012 Citace publikací (bibliografické citace) 1. Knižní publikace Struktura zápisu (forma zápisu prvků viz Příklady a Vysvětlivky s poznámkami): Označení citace publikace 1), 2) v jejich seznamu a v odkazech Primární odpovědnost 3) (autor/autoři/společnost/útvar/organizace, apod.) 4). Název (kurzívou!). 5) Internetová adresa 6), název CD apod. (kurzívou!) Podřízená odpovědnost (editor/redaktor/překladatel, apod.) (nepovinné). Vydání (pořadí). Místo vydání: Nakladatel, Rok. Rozsah stran (u vlastních publikací, jinak obecně nepovinné.) Název edice (nepovinné) ISBN Příklady: [Držan 1999] (příp. [1]) Držan, F. a Jeřábek, K. Manipulace s materiálem a polotovary. Praha: SNTL, s., ISBN [Gutan 2005] (příp. [2]) Gutan, E. Grundlage der Betriebwirtschaftssehrer. 3. vyd. Berlin: Springer, s., ISBN [Horák 1998] (příp. [3]) Horák, S. et al. Příručka strojního inženýra pro teorii i praxi. Plzeň: ZČU-KKS, [Chvála 1987] (příp. [4]) Chvála, B. et al. Automatizace. Praha: SNTL, ISBN [Smith 1983] (příp. [5]) Smith J. Navrhování číslicově řízených systémů pro obrábění. Přel. K. Brada. 2. vyd. Praha: SNTL, ISBN [Staněk 2004] (příp. [6]) Staněk, J. et al. Základy stavby výrobních strojů tvářecí stroje vyd. Plzeň: ZČU, s. ISBN Články ve sbornících konferencí a dalších sbornících (monotématických publikacích): Struktura zápisu (forma zápisu prvků viz Příklady a Vysvětlivky s poznámkami): Označení citace publikace 1), 2) v jejich seznamu a v odkazech Primární odpovědnost 3) za příspěvek (autor/autoři/společnost/útvar/organizace, apod.) 4). Název příspěvku 5). In Primární odpovědnost za zdrojový dokument (autor/autoři, společnost/útvar/organizace). Název zdrojového dokumentu 5) (kurzívou!). Internetová adresa 6), název CD apod. (kurzívou!) Vydání (pořadí). Místo vydání: Nakladatel, Rok. Umístění ve zdrojovém dokumentu (díl, strany od-do). ISBN Příklady: [Fouska 1995] (příp. [1]) Fouska, M. Reinkarnace a hlubinná terapie. In Whitton, J. L. Život mezi životy. Praha: Trigon, 1995, s , ISBN [Vaník 2002] (příp. [2]) Vaník, M. Software pro soustružení čepů. In Jandík a Sovák, editoři Sborník konference KTO 92, CD ROM. Plzeň: ZČU FST, 1992, s ISBN [Vaník 1993] (příp. [3]) Vaník, M. Rozložení napětí v přírubách. In Krátký, J. Šroubová spojení. Plzeň: ZČU-KKS, 1992, s ISBN

14 3. Články v časopisech a dalších periodikách (seriálových publikacích): Struktura zápisu (forma zápisu prvků viz Příklady a Vysvětlivky s poznámkami): Označení citace publikace 1), 2) v jejich seznamu a v odkazech Primární odpovědnost 3) (autor/autoři/společnost/útvar/organizace, apod.) 4). Název článku 5). Podřízená odpovědnost (editor/ redaktor/překladatel, apod.) (nepovinné). Název zdrojového dokumentu 5). (kurzívou). Internetová adresa 5), název CD apod. (kurzívou!) Místo vydání: Nakladatel (není požadováno u časopisů). Lokace ve zdrojovém dokumentu (měsíc, rok, číslo svazku, strany od-do). ISSN. Příklady: [Novák 2002] (příp. [1]) Novák, V., Tengl, J. a Vaník, P. Metoda variačních gradientů. Ed. V. Zeman. Sborník semináře Aplikovaná mechanika. CD ROM. Plzeň: ZČU-FAV, 2002, s ISBN [Winter 1995] (příp. [2]) Winter, K. Z odpadu nové konstrukční materiály. Technický týdeník. 1995, roč. 6, č. 28, s ISSN [Ziengh 2005] (příp. [3]) Ziengh, J., A. et al. Economic Principles for Design Engineering [Ekonomické principy pro konstruování]. Modern Machinery Science Journal http// 2005, roč. 1, č. 15, s ISSN Patentové dokumenty (autorská osvědčení, užitné vzory nebo osvědčení k nim, zveřejněné přihlášky, apod.) Struktura zápisu (forma zápisu prvků viz Příklady a Vysvětlivky s poznámkami): Označení citace publikace 1), 2) v jejich seznamu a v odkazech Primární odpovědnost 3) (přihlašující společnost/útvar/organizace, apod.) 4). Název vynálezu 5). (kurzívou). Internetová adresa 6), název CD apod. (kurzívou!) Podřízená zodpovědnost (Vynálezce: autor/autoři). Identifikátor dokumentu. Země nebo vydávající úřad. Druh a číslo patentového dokumentu, Datum vydání. Příklad: [Škoda 1995] (příp. [1]) Škoda, a.s. Plzeň. Tryskací soustava výměníkového členu. Vynálezce: J. Kose. Int. Cl 6 C 10 B27/06. Česká republika. Patentový spis, Označení citace publikace a seznam citací publikací Označení citace publikace: Citace prvým slovem prvého prvku, (tj. nejčastěji příjmením prvého autora, viz předchozí odstavec) a rokem vydání 1) publikace (příp. pořadovým číslem* citace publikace v seznamu) se zapisuje do hranatých [ ] 2) závorek. Tímto označením se uvádí odkazy na citace uvedené pod tímto označením v Seznamu citací publikací (viz níže). Jestliže se odkaz vztahuje jen k určité části dokumentu, je vhodné uvést za označením publikace ještě číslo stránky, kapitoly apod. Příklad: Metoda výpočtu deformací kroužkových pružin byla převzata z [Roth 1982, str. 113] (příp. [3, str. 113]) kde: Roth 1982 (příp 3 ) je označení příslušné citace v seznamu citovaných publikací a 113 je číslo strany v této publikaci. Reference (seznam citací publikací): Citace se uspořádávají abecedně podle prvního prvku, tj. nejčastěji nositele primární zodpovědnosti (tj. příjmení prvého autora, názvu společnosti/útvaru/organizace, apod.), ale i prvého slova názvu publikace (pokud nositel primární odpovědnosti neexistuje, nebo není uváděn), apod. Příklad: 2

15 [Andreasen 1995] (příp. [1]) Andreasen, M. M., and Hein, L. Integrated Product Development. Berlin/Heidelberg: IFS Publ. and Springer-Verlag, 1987, ISBN [Hurník 1999] (příp. [2]) Hurník, S. a Dlouhý, J. Příručka strojního inženýra. Brno: Computer Press, ISBN [Škoda Auto 2008] (příp. [3]) Škoda Auto, a.s. Mladá Boleslav. Chladicí soustava. Vynálezce: J. Kořan. C 10 B87/16. Česká republika. Patentový spis, Vysvětlivky s poznámkami: Z nezbytnosti i z praktických důvodů jsou v předložených pravidlech (pro všechny aplikace, kde to nebude předepsáno jinak) následující odchylky oproti [ČSN-ISO ] (norma není závazná): 1) Označování citované publikace jménem a letopočtem vychází z British Standard [BS ] a je mj. používán v odborných a vědeckých časopisech nakladatelství Taylor & Francis Group (např. Journal of Engineering Design, ISSN , European Journal of Engineering Education, ISSN a řadě dalších) s celosvětovou působností, a je již používán i ve všech nejnovějších dostupných anglosaských knižních technických publikacích. Tento způsob přináší tyto výhody: - označení je neměnné pro všechny vlastní i cizí citované publikace nejen pro určitou publikaci, ale i v čase (pokud má prvý autor v témže roce několik citovaných publikací, lze je jednoduše odlišit přidáním (&) jména druhého spoluautora, nebo přidáním rozlišujících označení a, b, c, ke shodnému letopočtu); - přiřazené označení se při psaní publikace nemění a to ani při přidávání ani při ubírání citovaných publikací, příp. celých částí textu, takže nevyžaduje čekat s finalizací všech odkazů až na závěrečnou editaci; - označení poskytuje při psaní publikace, jejích kontrolách i při čtení okamžitou orientační informaci, o jaký odkaz (autora a rok!) se jedná, příp. kontrolu, zda je správný nebo alespoň logický; (tento efekt se ještě zesílí, pokud se ve v textech výukových a studijních podkladů, ale i v rozpracovaných podkladech publikací označení citací publikací barevně zvýrazní, stejně jako např. odlišení odkazů na obrázky, kapitoly, jejich odstavce, apod.). - označení lze u hotové publikace v závěru jednoduše převést textovým editorem na číselné označení podle [ČSN-ISO ], pokud je nezbytné. Poznámka: Označování citovaných publikací pořadovými čísly podle [ČSN-ISO ] (výše uváděné v příkladech pro úplnost v závorkách) je pro označování citovaných publikací v (průběžně vyvíjených) výukových a studijních podkladech prakticky nepoužitelné, protože zejména: - označení je známé ( vyjde ) až při závěrečné redakci celé publikace, - při každém dodatečném přidání nebo ubrání jediné z citovaných publikací je nutné změnit nejen toto pořadové označení ale i pořadové označení všech (abecedně) následujících citovaných publikací a to nejen v seznamu, ale i ve všech odkazech rozmístěných po celé (na)psané publikaci, atd. - vyžaduje pro jednu publikaci různá označení při její citaci v různých publikacích, 2) Vkládání označení citace publikace (v seznamu/soupisu publikací i v odkazech v textu) do (tradičních a v textu velmi dobře rozpoznatelných) hranatých závorek, jak je předepsáno i ve [Vzory 2009], na rozdíl od [ČSN-ISO ] (kde je předepsáno nedávat číselné označení do závorek vůbec), příp. na rozdíl od zmiňovaného [BS ] (kde se označení citace publikace v jejich seznamu nepoužívá, protože se letopočet uvádí hned za jmény autorů, avšak označení citované publikace se dává do přehlédnutelných kulatých závorek). Jinak je struktura citace publikace podle [BS ] i její prvky analogické s [ČSN-ISO ]. 3) Psaní jmén autorů malými písmeny (samozřejmě s výjimkou začátečních a iniciál křestních jmen), protože psaní velkými písmeny [ČSN- ISO ] a [Vzory 2009] se u nás (až na ojedinělé výjimky) ani ve světě nepoužívá. Další poznámky: - Jméno posledního autora se odděluje spojkou a (v AJ and ). - Při více než třech autorech se uvádí jen první, první dva nebo tři. Další autoři se označují pouze zkratkou et al (pozor, zkratka pochází z latiny, takže ne anglicky at al!), lze používat i českou zkratku aj. (a jiní), ale je žádoucí zkratky nestřídat. 4) Za jméno posledního autora (tj. před název publikace) se někdy dává dvojtečka, což strukturu citace zpřehlední, zvláště když nejsou jména autorů psána velkými písmeny (zde však použito není). 5) Za originální název lze do hranatých závorek vložit překlad názvu (viz výše uvedené příklady). 6) Pokud nejsou informace o publikaci získané výhradně z internetu úplné, lze do citace uvést pouze její název, internetovou adresu a (v závorce) datum pořízení. Reference: [BS ] BS Recommendations for references to published material. British Standard Institution. UK, 1989 [ČSN-ISO ] ČSN-ISO 690 ( ) Bibliografické citace. Obsah, forma a struktura. Praha: Český normalizační institut, 1996 [Hosnedl 2009] Hosnedl. S. Citace a soupisy publikací. Směrnice KKS č.1/99, Plzeň: ZČU, FST, KKS, [Němejc 2000]: Metodika zpracování a úprava dipl. prací. 2.vyd.. Plzeň: ZČU FST, 2000 [Vzory 2009] Vzory zápisu použité literatury a software. Příloha č. 14. Plzeň: ZČU, FST,

16 Vzor titulního listu Přílohy Příloha č. 6 KONSTRUKČNÍ NÁVRH S DESIGNÉRSKÝM ŘEŠENÍM INTERIÉRU VOZIDLA PRO TĚLESNĚ POSTIŽENÉ (VTP) Příloha č. 1: CAD MODELY NÁVRHU INTERIÉRU ZS 2011/2012 0
