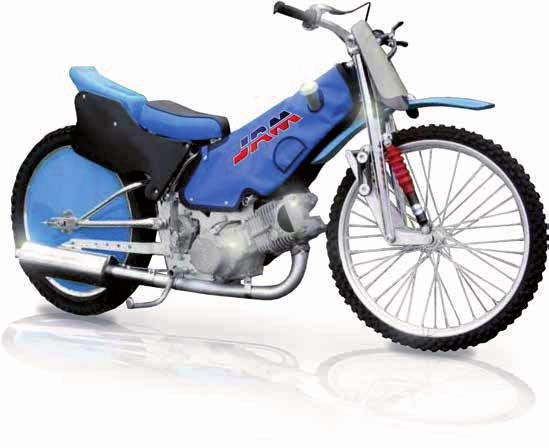

1 Spare parts catalogue MOTORCYCLE CHASSIS Technical data Motorcycle JRM 875 Engine available Chassis Cr-Mo tube type frame, front swinging fork, rear swinging fork with central unit Wheel base 2110 mm D-ANA s.r.o. - JRM Divišov sales@jawa.cz Vlašimská 216 Tel.: Divišov Tel.:

2

3 Výfuk a etzy Exhaust & chains Auspuff und kette # Poz. Název Name Name Výfuková trubka Exhaust pipe Auspuffrohr Pružina spring Feder T sn ní D 50x2 Seal D 50x2 Dichtung D 50x Tlumi výfuku Silencer Schaldampfer Záchyt tlumie Silencer bracket Schaldampferhalter Držák tlumie Holder Halter Držák pední Front holder Vorder halter Držák výfuku Exhaust bracket Auspuffhalter Rozp rka Spacer Abstandhalter Objímka Clam Klemme Vložka Insertion piece Buchse Vložka M6 Insertion piece M6 Buchse M Váleek Roller Rolle Šroub M6 Screw M6 Schraube M Šroub M6x35 SN Screw M6x35 Schraube M6x Šroub M6x25 SN Screw M6x25 Schraube M6x Šroub M6x22 SN Screw M6x22 Schraube M6x Šroub M6x20 SN Screw M6x20 Schraube M6x Šroub M6x40 SN Screw M6x40 Schraube M6x Matice samojist..m8 SN Nut Mutter Podložka B 8,4 SN Washer Scheibe et z primární úplný Primary chain Primarkette et z sekundární úplný Secondary chain Sekundarkette

4

5 Kryty etz Chain cover Kettenschutz # Poz. Název Name Name Kryt prim. etzu Primary chain cover Primarkette Schutz Držák krytu úplný Cover holder Schutzhalter Kapátko Dropper Tropfer Trubika -dl.25 Tubule Rohr Šroub M5x22 Screw Schraube Šroub M8x16 FABORY Screw Schraube Šroub M8x16 FABORY Screw Schraube Šroub M6x16 FABORY Screw Schraube Podložka pryžová Rubber washer Gummischeibe Hadice D6/ D9-310mm Hose Schlauch Hadice D6/ D9-40mm Hose Schlauch

6

7 Clutch Kupplung # Poz. Název Name Name Spojka Cluth Kupplung Náboj spojky úplný Hub of cluth compl. Mitnehmer kompl Koš lamel úplný Retainer of cluth plates compl. Kupplumgskorb. kompl Víko spojky Cluth cover Deckel Vypínací ty ka Push rod Stange Kuli ka D6 SN Ball Kugell Vypínací ty ka L= 141mm Push rod Stange Lamela tecí 4,8 ervená Friction plate Friktionlamelle Lamela Al Al plate Al lamelle Miska pružiny Cup of spring Schalle Pružina spojky Spring Feder Matice Nut Mutter Poj. kroužek 35x1,5 SN Circlip Sicherungsring

8

9 Rám Frame Rahmen # Poz. Název Name Name St ední díl rámu Centre part of frame Mittelrahmenteil Zadní díl rámu Subframe Hintterrahmteil Rozprka M6 Spacer M6 Abstandhalter M Rozprka 30 Spacer 30 Abstandhalter Rozprka 17 Spacer 17 Abstandhalter Podložka Washer Scheibe Držák sk ín levý úplný Gearbox bracket left compl Halter des getriebes link c Držák sk ín levý Gearbox bracket left Halter des getriebes link Držák sk ín pravý úplný Gearbox bracket right c. Halter des getriebes recht c Rozprka M10 Spacer Abstandhalter Držák stupaky úplný Footpeg bracket compl. Fussrastehalter compl Držák stupaky Footpeg bracket Fussrastehalter Matice Nut Mutter Rozprka Spacer Abstandhalter Šroub M10x35 SN Screw M10x35 Schraube M10x Silentblok el. spínae Silentblock Silentblock Upínací deska Mounting plate Aufspannnplate Podložka Washer Scheibe Svorník Stud bolt Gewindeboltzen Kohout ŠKODA Tap ŠKODA Hahn ŠKODA Zátka Cap Pfropf "O" Kroužek 14x2 SN "O" Ring "O" Ring Šroub M10x110 SN Screw M10x110 Schraube M10x Šroub M8x20 SN Screw M8x20 Schraube M8x Matice samojist.m10 SN Nut Mutter Podložka D 10,5 SN Washer Scheibe Rozprka 11,8-5 Spacer Abstandhalter Matice M8 Nut Mutter

10

11 Kyvná vidlice Swigarm Swinge # Poz. Název Name Name Kyvná vidlice Swingarm Swinge Centralní rozp rka Central spacer Zentralabstandhalter Vnitní rozp rka Inner spacer Innereabstandhalter Vn jší rozp rka Outer spacer Ausenabstandhalter Matice Nut Mutter Osa kyvné vidlice Swigarm pivot Bolzen Ložisko RS SN Bearig Kugellager Vodítko et zu úplné Chain guide Fuhrung Rozp rka Spacer Abstandhalter Bonice Side plate Seitenbrett Šroub M6x45 SN Screw M6x45 Schraube M6x Šroub M6x50 SN Screw M6x50 Schraube M6x Podložka B 6,4 SN Washer Scheibe Matice samojist.m6 SN Nut Mutter

12

13 Zadní blatník Rear mudguard Hinterer kotflugel # Poz. Název Name Name Blatník zadní Rear mudguard Hinterer kotflugel Podložka pryžová tl.5 mm Rubber washer Gummischeibe Podložka pryžová tl.2 mm Rubber washer Gummischeibe Podložka D 6,4 Washer Scheibe Šroub M6x35FABORY Screw Schraube Šroub M6x40FABORY Screw Schraube Šroub M6x16 FABORY Screw Schraube Matice samojist.m6 SN Nut Mutter

14

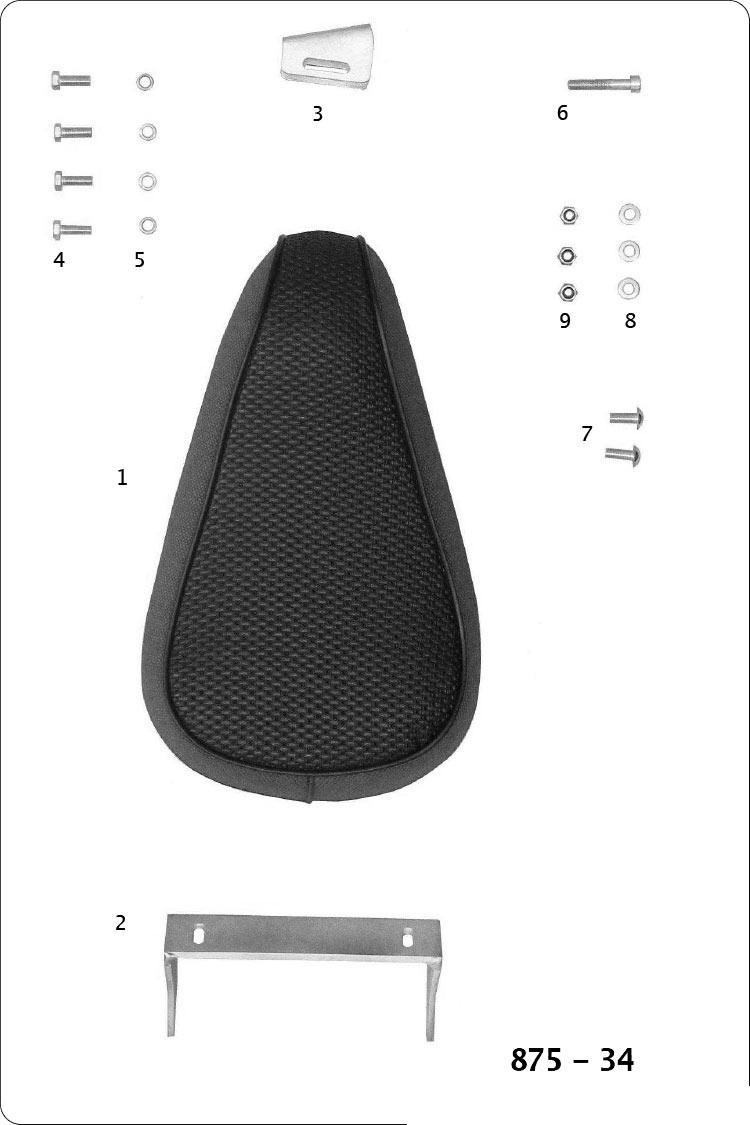

15 Sedlo úplné Seat Sattel # Poz. Název Name Name Sedlo Seat Sattel Držák sedla zadní Seat holder rear Hinterer halter Držák sedla p ední Seat holder front Vorder halter Šroub M6x18 SN Screw M6x18 Schraube M6x Podložka pruž. 6,1 SN Washer Scheibe Šroub M6x40 SN Screw M6x40 Schraube M6x Šroub M6x20 FABORY Screw Schraube Podložka B 6,4 SN Washer Scheibe Matice samojist.m6 SN Nut Mutter

16

17 Zadní pérování Rear suspension Hintere federung # Poz. Název Name Name Teleskopický tlumi Shock absorber Hintere stossdampfer Rozprka D 10 Spacer Abstandhalter Šroub M10x110 SN Screw M10x110 Schraube M10x Matice samojist.m10 SN Nut Mutter Podložka B 10,5 SN Washer Scheibe Šroub páky Screw Schraube Podložka B 8,4 SN Washer Scheibe Matice samojist.m8 SN Nut Mutter

18

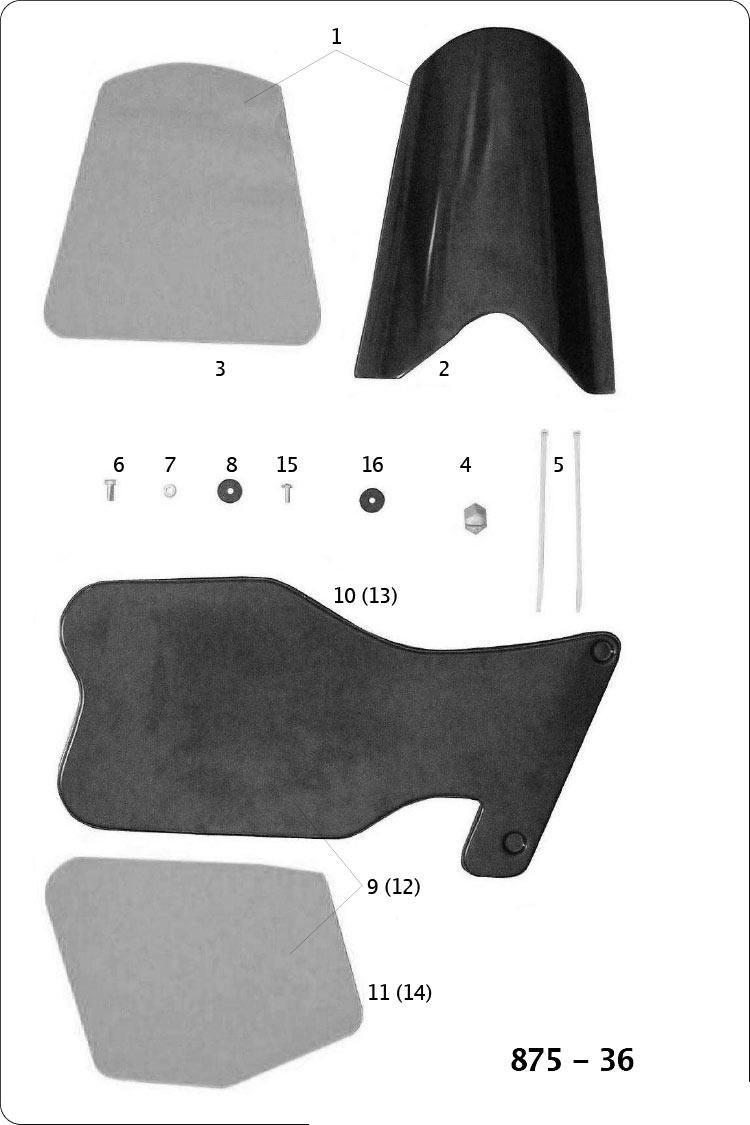

19 íslové tabulky Registration number plates Numertafels # Poz. Název Name Name íslová tabulka úplná Number plate compl. Numertafel kompl íslová tabulka Number plate Numertafel Nálepka pední Sticker front Vorder klops Držák íslové tabulky Number plate holder Numertafel abstandhalter Stahovací páska contracting strip Kompressionsband Šroub M6x16 SN Screw M6x16 Schraube M6x Podložka D6,4 Washer Scheibe Podložka pryžová tl.2 mm Rubber washer Gummischeibe íslová tabulka pravá úplná Number plate right compl. Numertafel recht kompl íslová tabulka pravá Number plate right Numertafel recht Nálepka pravá Sticker right Recht klops íslová tabulka levá úplná Number plate left compl. Numertafel link kompl íslová tabulka pravá Number plate left Numertafel link Nálepka levá Sticker left Link klops Šroub M6x16 FABORY Screw Schraube Podložka pryžová tl.5 mm Rubber washer Gummischeibe

20

21 Stupa ky Footpegs Fussrasters # Poz. Název Name Name Stupa ka pravá Footpeg right Fussraster recht Držák stupa ky Footpeg bracket Fussraster halter Stupa ka levá úplná Footpeg left compl. Fussraster link kompl Pojist. kroužek 26x1,2 SN Circlip Sicherungsring Šroub M6x12 SN Screw M6x12 Schraube M6x Šroub M8x20 SN Screw M8x20 Schraube M8x Matice samojist.m6 SN Nut Mutter Matice samojist.m8 SN Nut Mutter Matice samojist.m10 SN Nut Mutter Podložka B 8,4 SN Washer Scheibe Podložka B 10,5 SN Washer Scheibe

22

23 P ední vidlice Front fork Vordergabel # Poz. Název Name Name P ední vidlice úplná Front fork spring compl. Vordergabel komp Vidlice s pouzdry Fork spring with bushes Vordergabel mit Büchsen Vidlice sva ená Welded fork spring Vordergabel(geschweißt) Pouzdro Bush Büchse Pouzdro hlavy rámu Frame head bush Rahmenkopfbüchse Svorník Bolt Tragbolzen Jehlová klec K 20x26x17 Needle cage Nadelkäfig Rozprka Spacer Distanzeinlage Distanní podložka Spacing washer Distanzscheibe Kyvné rameno pravé Right swing arm Schwingarm recht Kyvné rameno levé Left swing arm Schwingarm link Rozprka Spacer Distanzeinlage Matice M10 Nut M10 Mutter M Podložka Washer Scheibe Distanní podložka D10,2 Spacing washer D10,2 Distanzscheibe D10, Tlumi p ední vidlice úplný Damper of front fork compl. Vordergabeldämpfer kompl Držák idítka leštný Bracket of handlebars Lenkhalter Záchyt pružiny Bracket of spring Federhalter Pružina Spring Feder "O" kroužek 20x3 SN Rubber ring 20x3 Gummiring 20x Šroub M10x35 FABORY Screw M10x35 Schraube M10x Šroub M8x20 SN Screw M8x20 Schraube M8x Šroub M8x25 SN Screw M8x25 Schraube M8x Podložka D8,4 SN Washer D8,4 Scheibe D8, Matice M8 samojistící SN Nut M8 Mutter M Šroub M8x55 SN Screw M8x55 Schraube M8x Šroub M8x35 SN Screw M8x35 Schraube M8x Podložka duralová Duralumin washer Scheibe-aluminium Šroub M8x25 FABORY Screw M8x25 Schraube M8x Šroub Screw Schraube Pružná podložka 8,2 SN Spring washer 8,2 Federscheibe 8, P ední osa Axis of front wheel Frontachse Matice M12x1 Nut M12x1 Mutter M12x Pružná podložka 12,2 SN Spring washer d12,2 Federscheibe d12, Podložka B13 SN Washer B13 Scheibe B Prachovka Cap of damper Staubblappen

24

25 P ední blatník Front mudguard Vorderer kotflugel # Poz. Název Name Name Blatník p ední Front mudguard Vorderer kotflugel Šroub M6x20 SN Screw M6x20 Schraube M6x Matice samojist.m6 SN Nut Mutter Podložka B 6,4 SN Washer Scheibe Podložka pryžová tl.2 mm Rubber washer Gummischeibe Podložka D6,4 Washer Scheibe

26

27 Kryty Covers Schutz Poz. Název Name Name Kryt karburátoru Carburetor cover Vergaserschutz

28

29 ídítka a bowdeny Handlebars & control cables Lenker und bowdenzuge # Poz. Název Name Name Plynová rukoje S 101 Twist grip S 101 Gasgriff S Bowden plynu S 101 Throttle cable S 101 Gasbowdenzug S Koleno bowdenu Elbow of cable Kniestuck bowd Páka spojky úplná DOMINO Cluth lever DOMINO Kuplungshebel DOMINO Bowden spojky DOMINO Cluth cable DOMINO Kuplungsbowdenzug DOMINO ídítko úplné Handlebars compl. Lenker kompl Rukoje levá DOMINO D Grip left Griff links Rukoje pravá DOMINO D Grip right Griff rechts Rukojeti (leva+pravá) Grips(left+right) Griffs(links+rechts)

30 Address: D-ANA s.r.o. - JRM Divišov Vlašimská Divišov CZECH REPUBLIC Web: jrm.divisov@jawa.cz Phone: SALES DEPARTMENT sales@jawa.cz Phone:
