Citis SN h a n d b o o k

Transkript

1 handbook

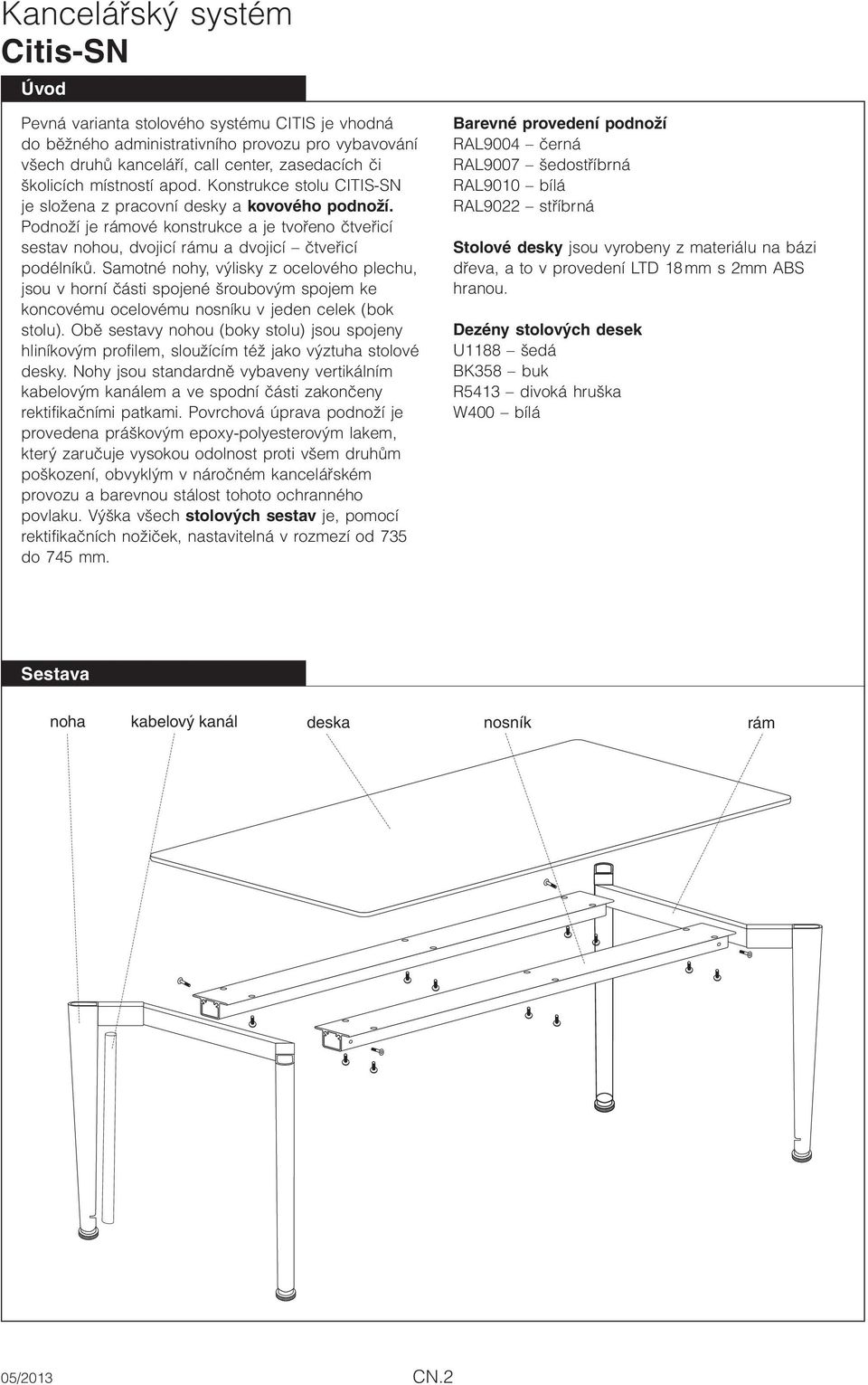

2 Kancelářský systém Úvod Pevná varianta stolového systému CITIS je vhodná do běžného administrativního provozu pro vybavování všech druhů kanceláří, call center, zasedacích či školicích místností apod. Konstrukce stolu CITIS-SN je složena z pracovní desky a kovového podnoží. Podnoží je rámové konstrukce a je tvořeno čtveřicí sestav nohou, dvojicí rámu a dvojicí čtveřicí podélníků. Samotné nohy, výlisky z ocelového plechu, jsou v horní části spojené šroubovým spojem ke koncovému ocelovému nosníku v jeden celek (bok stolu). Obě sestavy nohou (boky stolu) jsou spojeny hliníkovým profilem, sloužícím též jako výztuha stolové desky. Nohy jsou standardně vybaveny vertikálním kabelovým kanálem a ve spodní části zakončeny rektifikačními patkami. Povrchová úprava podnoží je provedena práškovým epoxy-polyesterovým lakem, který zaručuje vysokou odolnost proti všem druhům poškození, obvyklým v náročném kancelářském provozu a barevnou stálost tohoto ochranného povlaku. Výška všech stolových sestav je, pomocí rektifikačních nožiček, nastavitelná v rozmezí od do 745 mm. Barevné provedení podnoží RAL9004 černá RAL9007 šedostříbrná RAL9010 bílá RAL9022 stříbrná Stolové desky jsou vyrobeny z materiálu na bázi dřeva, a to v provedení LTD 18 mm s 2mm ABS hranou. Dezény stolových desek U1188 šedá BK358 buk R5413 divoká hruška W400 bílá Sestava noha kabelový kanál deska nosník rám CN.2

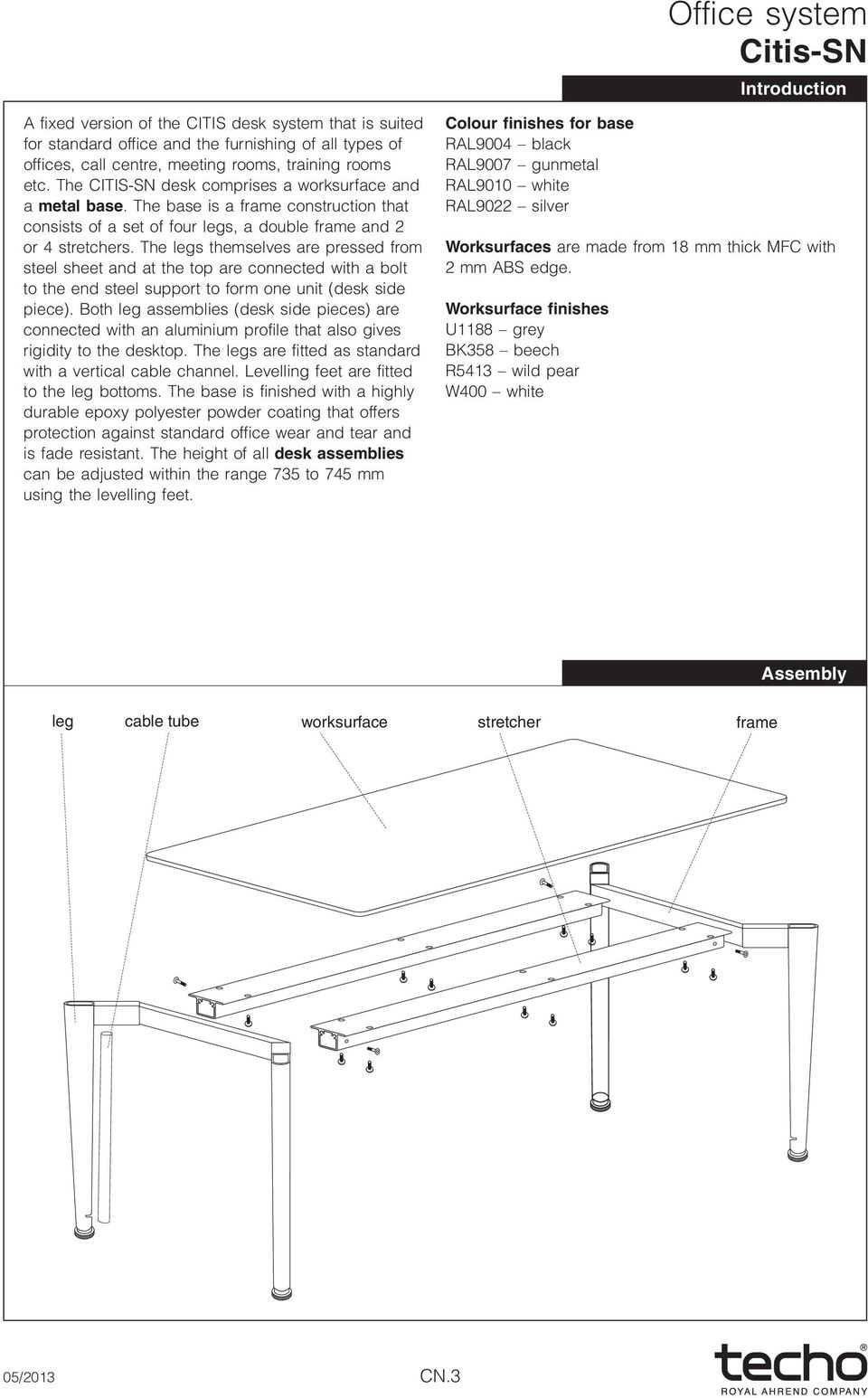

3 Office system Introduction A fixed version of the CITIS desk system that is suited for standard office and the furnishing of all types of offices, call centre, meeting rooms, training rooms etc. The CITIS-SN desk comprises a worksurface and a metal base. The base is a frame construction that consists of a set of four legs, a double frame and 2 or 4 stretchers. The legs themselves are pressed from steel sheet and at the top are connected with a bolt to the end steel support to form one unit (desk side piece). Both leg assemblies (desk side pieces) are connected with an aluminium profile that also gives rigidity to the desktop. The legs are fitted as standard with a vertical cable channel. Levelling feet are fitted to the leg bottoms. The base is finished with a highly durable epoxy polyester powder coating that offers protection against standard office wear and tear and is fade resistant. The height of all desk assemblies can be adjusted within the range to 745 mm using the levelling feet. Colour finishes for base RAL9004 black RAL9007 gunmetal RAL9010 white RAL9022 silver Worksurfaces are made from 18 mm thick MFC with 2 mm ABS edge. Worksurface finishes U1188 grey BK358 beech R5413 W400 white Assembly leg cable tube worksurface stretcher frame CN.3

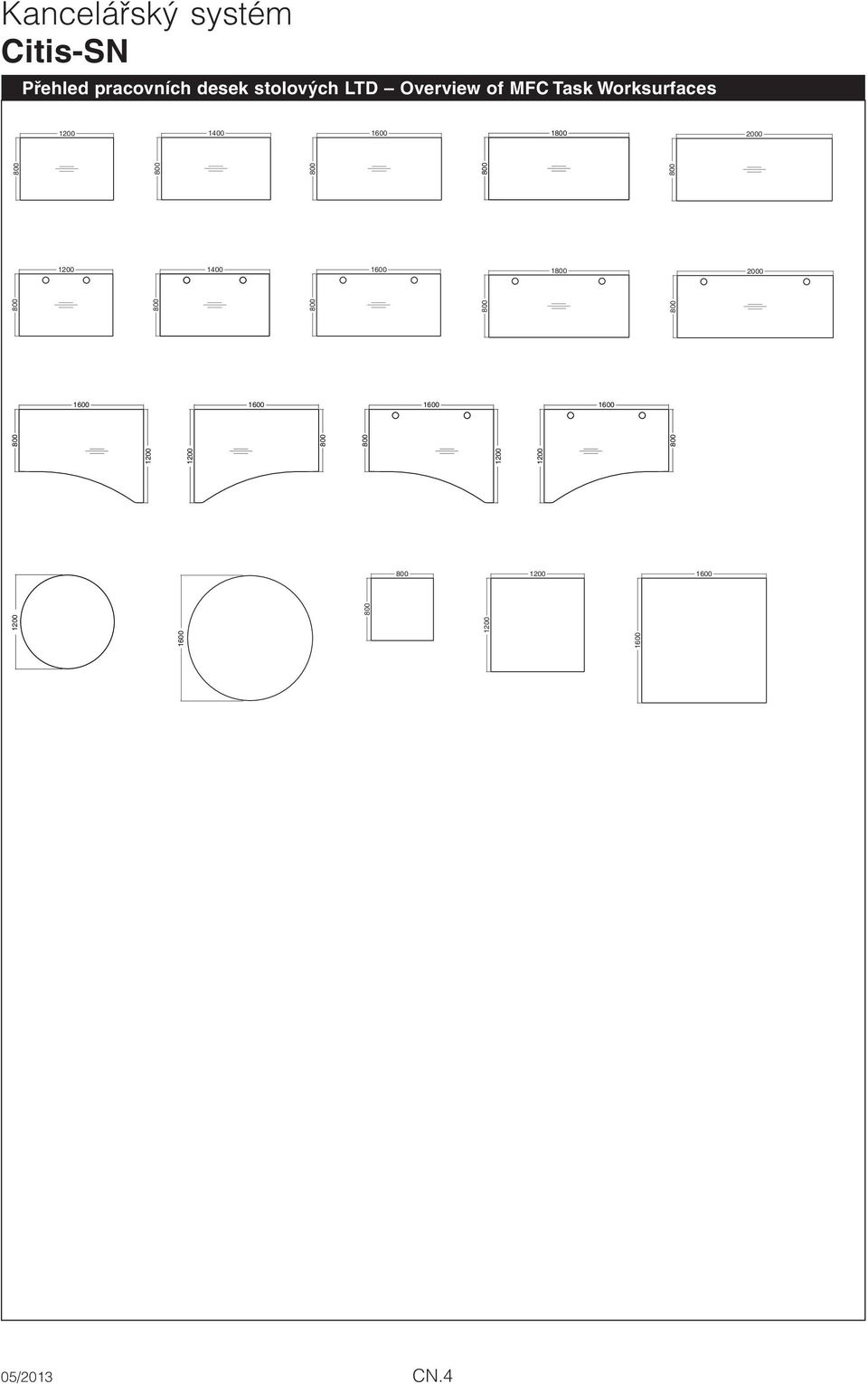

4 Kancelářský systém Přehled pracovních desek stolových LTD Overview of MFC Task Worksurfaces CN.4

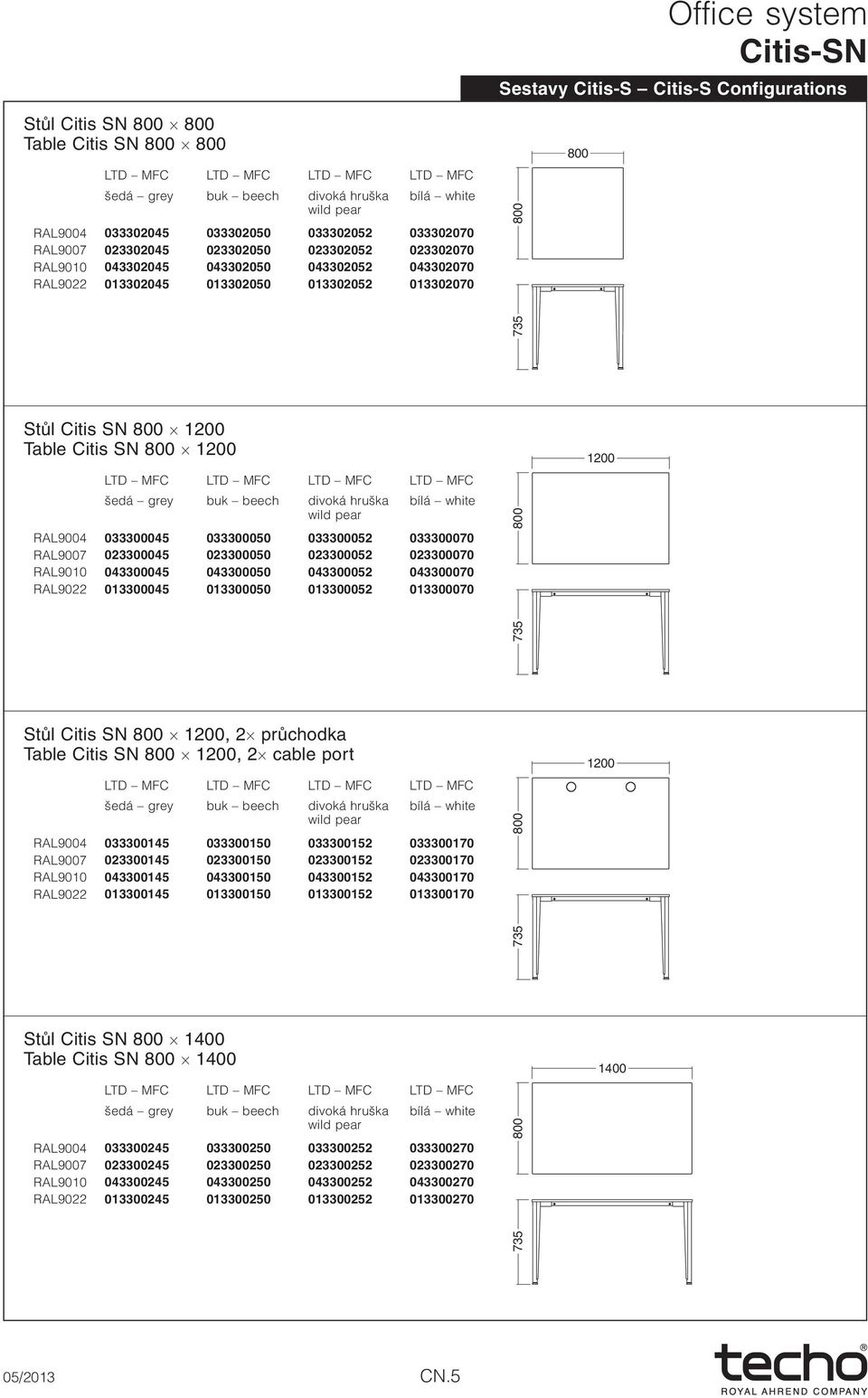

5 Office system Sestavy Citis-S Citis-S Configurations Stůl Citis SN Table Citis SN RAL RAL RAL RAL Stůl Citis SN Table Citis SN RAL RAL RAL RAL Stůl Citis SN, 2 průchodka Table Citis SN, 2 cable port RAL RAL RAL RAL Stůl Citis SN 1400 Table Citis SN 1400 RAL RAL RAL RAL CN.5

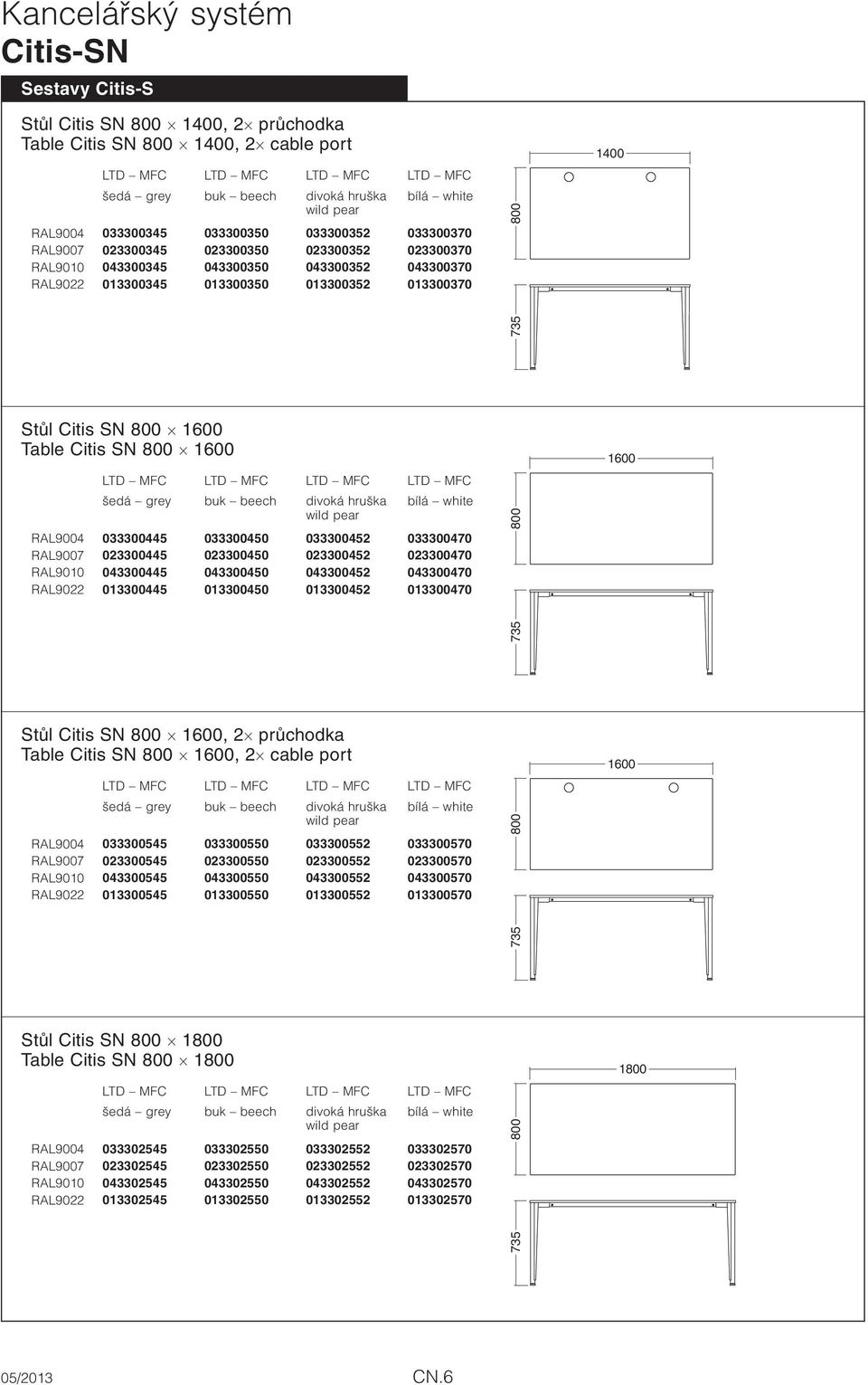

6 Kancelářský systém Sestavy Citis-S Stůl Citis SN 1400, 2 průchodka Table Citis SN 1400, 2 cable port RAL RAL RAL RAL Stůl Citis SN Table Citis SN RAL RAL RAL RAL Stůl Citis SN, 2 průchodka Table Citis SN, 2 cable port RAL RAL RAL RAL Stůl Citis SN 1 Table Citis SN 1 RAL RAL RAL RAL CN.6

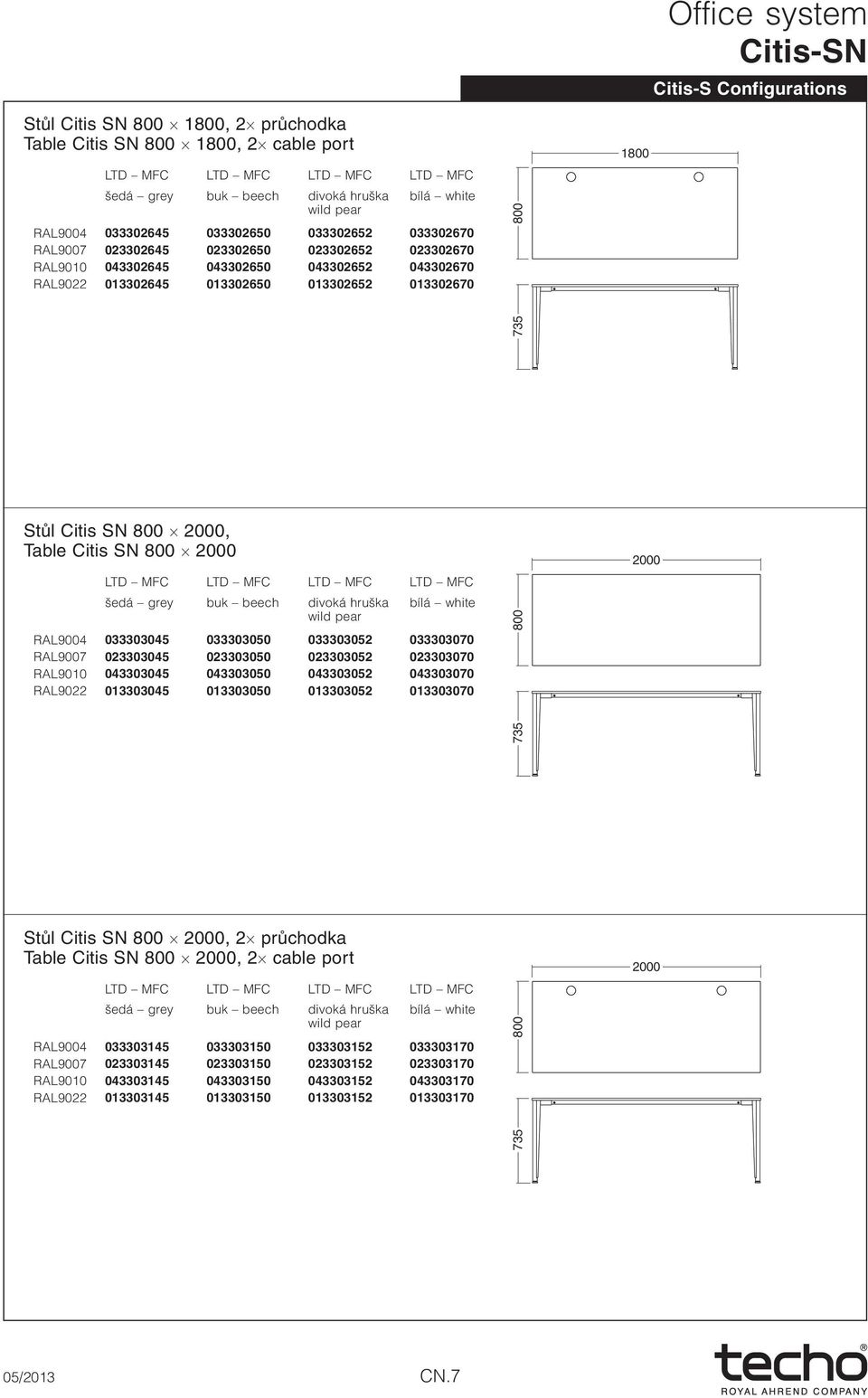

7 Office system Citis-S Configurations Stůl Citis SN 1, 2 průchodka Table Citis SN 1, 2 cable port RAL RAL RAL RAL Stůl Citis SN 2000, Table Citis SN 2000 RAL RAL RAL RAL Stůl Citis SN 2000, 2 průchodka Table Citis SN 2000, 2 cable port RAL RAL RAL RAL CN.7

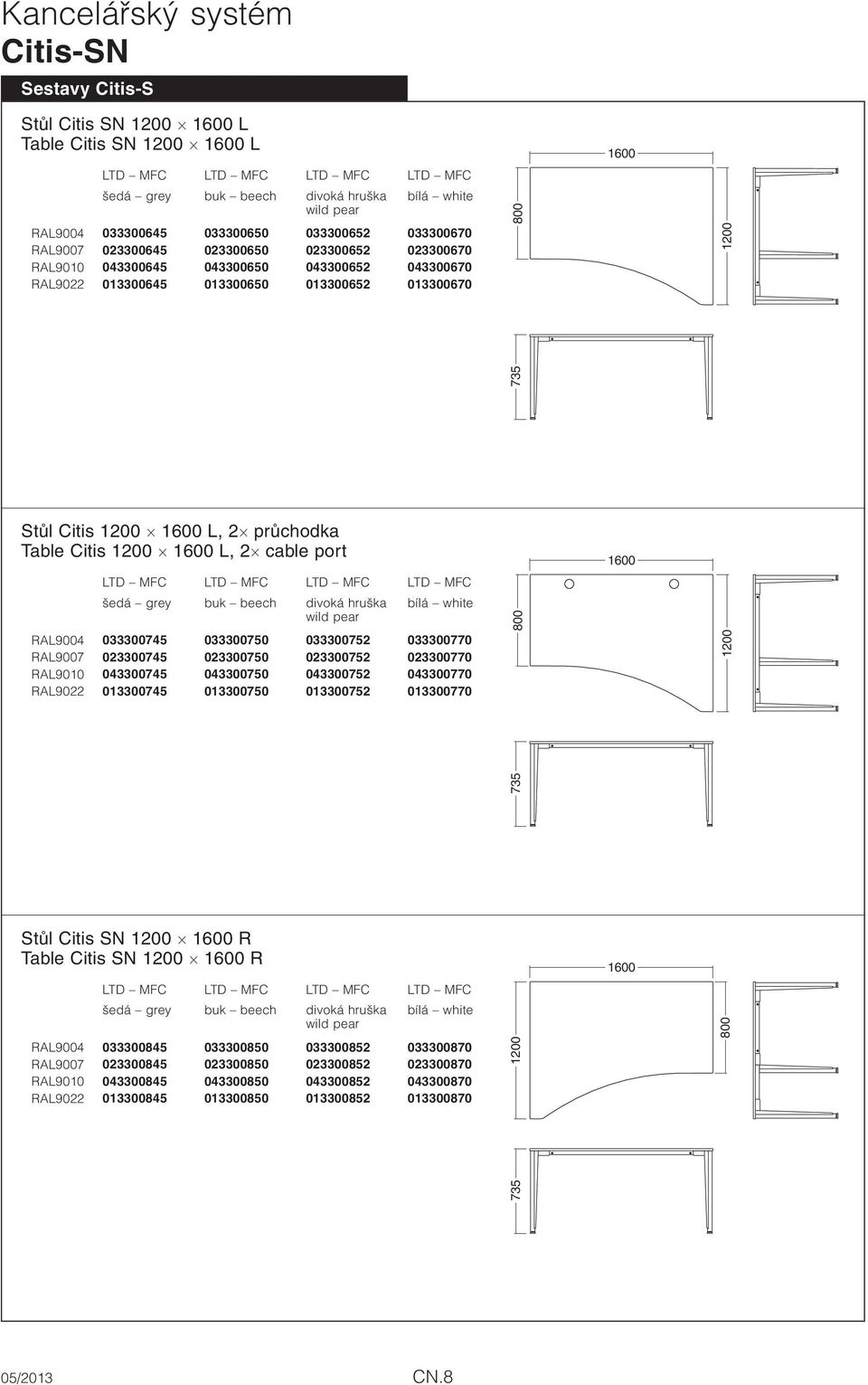

8 Kancelářský systém Sestavy Citis-S Stůl Citis SN L Table Citis SN L RAL RAL RAL RAL Stůl Citis L, 2 průchodka Table Citis L, 2 cable port RAL RAL RAL RAL Stůl Citis SN R Table Citis SN R RAL RAL RAL RAL CN.8

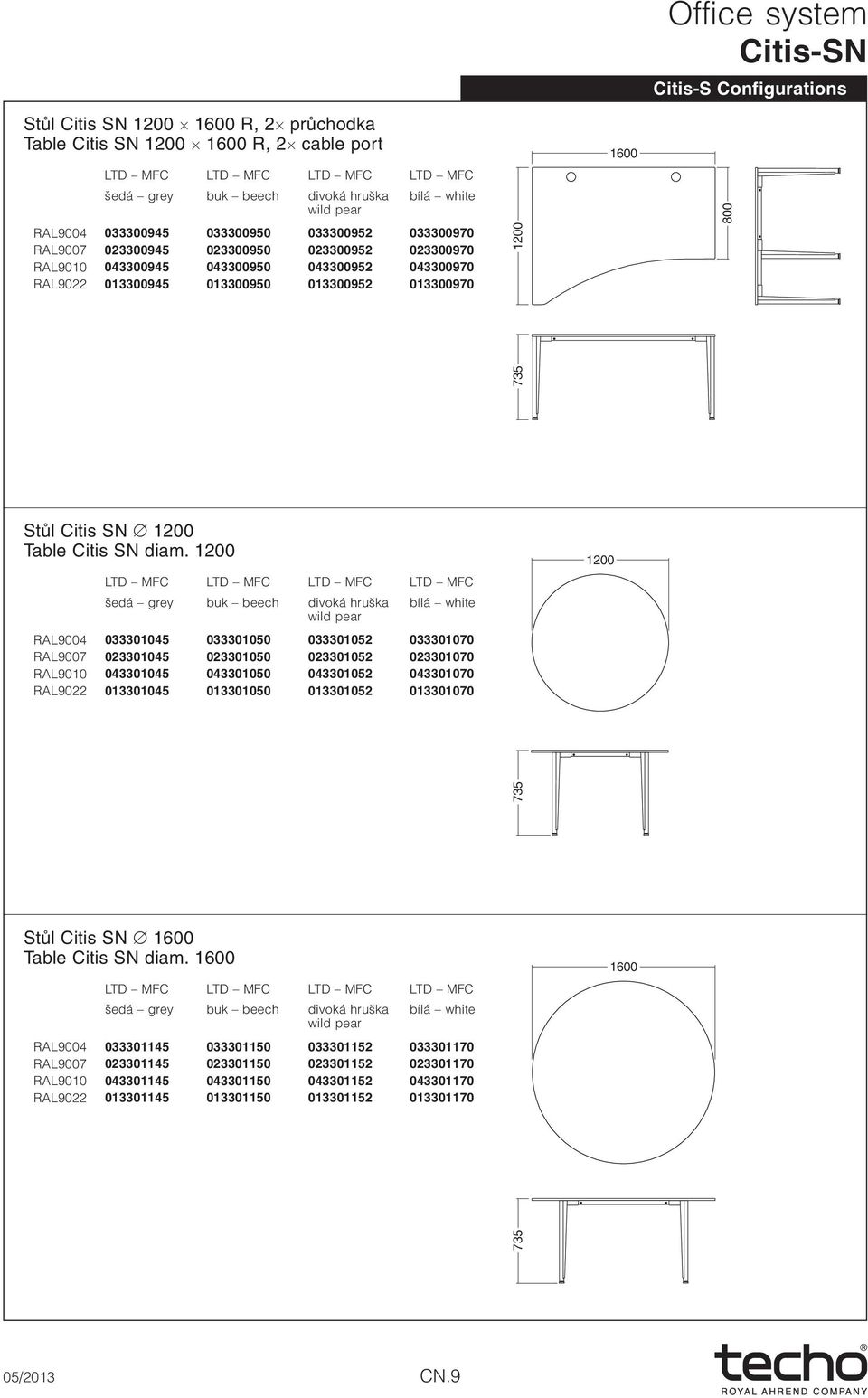

9 Office system Citis-S Configurations Stůl Citis SN R, 2 průchodka Table Citis SN R, 2 cable port RAL RAL RAL RAL Stůl Citis SN Table Citis SN diam. RAL RAL RAL RAL Stůl Citis SN Table Citis SN diam. RAL RAL RAL RAL CN.9

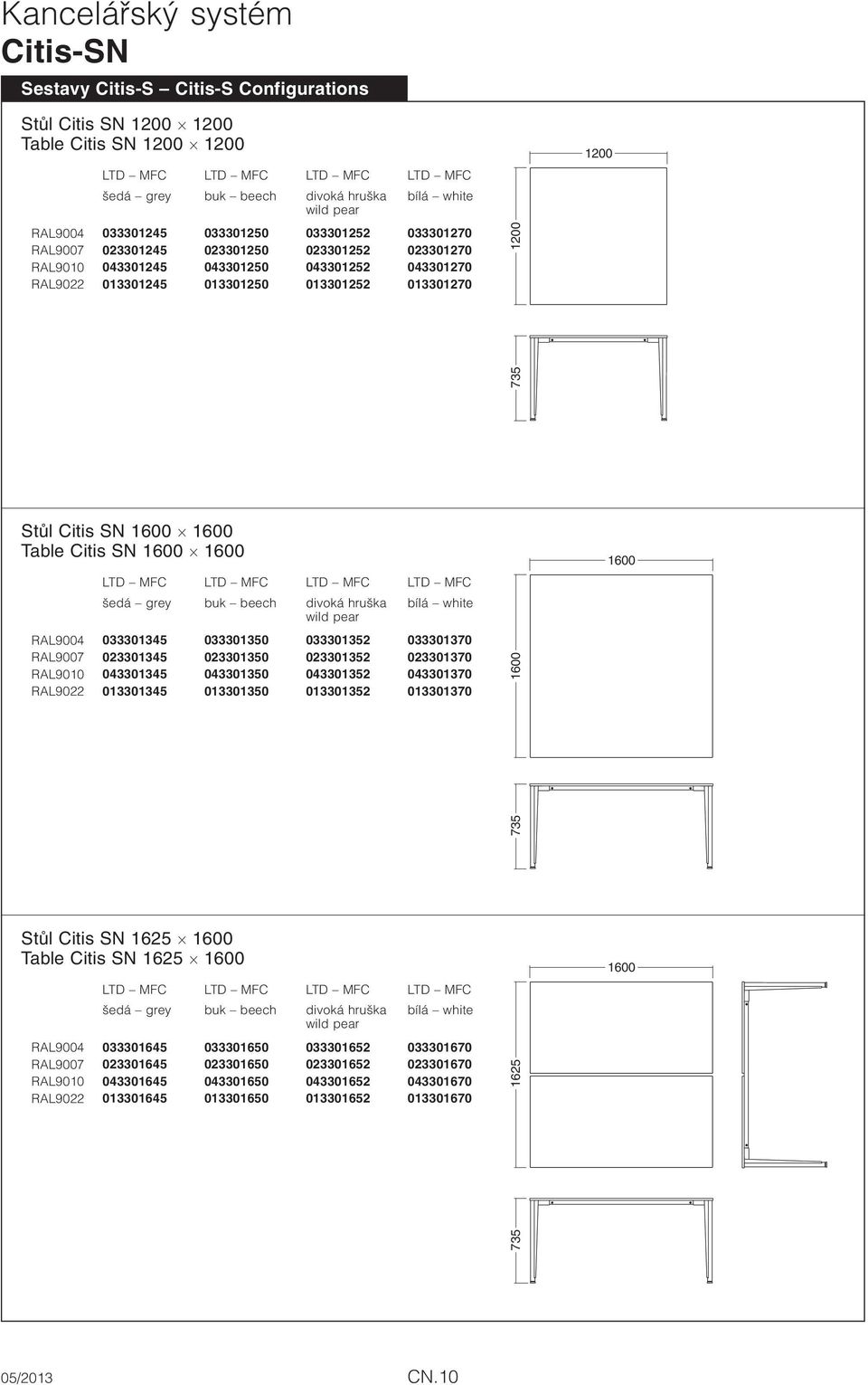

10 Kancelářský systém Sestavy Citis-S Citis-S Configurations Stůl Citis SN Table Citis SN RAL RAL RAL RAL Stůl Citis SN Table Citis SN RAL RAL RAL RAL Stůl Citis SN 1625 Table Citis SN 1625 RAL RAL RAL RAL CN.10

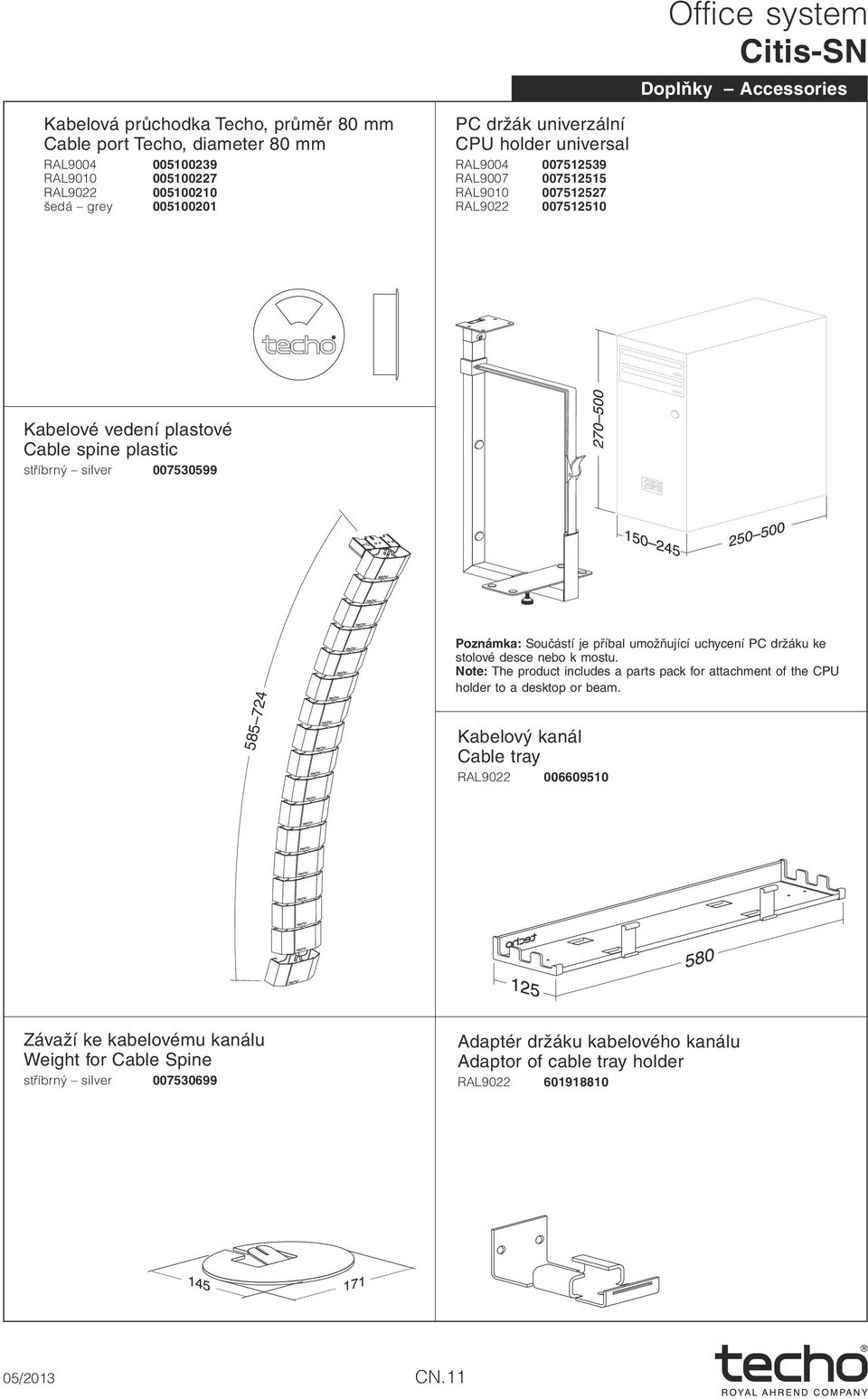

11 Office system Doplňky Accessories Kabelová průchodka Techo, průměr 80 mm Cable port Techo, diameter 80 mm RAL RAL RAL šedá grey PC držák univerzální CPU holder universal RAL RAL RAL RAL Kabelové vedení plastové Cable spine plastic stříbrný silver Poznámka: Součástí je příbal umožňující uchycení PC držáku ke stolové desce nebo k mostu. Note: The product includes a parts pack for attachment of the CPU holder to a desktop or beam. Kabelový kanál Cable tray RAL Závaží ke kabelovému kanálu Weight for Cable Spine stříbrný silver Adaptér držáku kabelového kanálu Adaptor of cable tray holder RAL CN.11

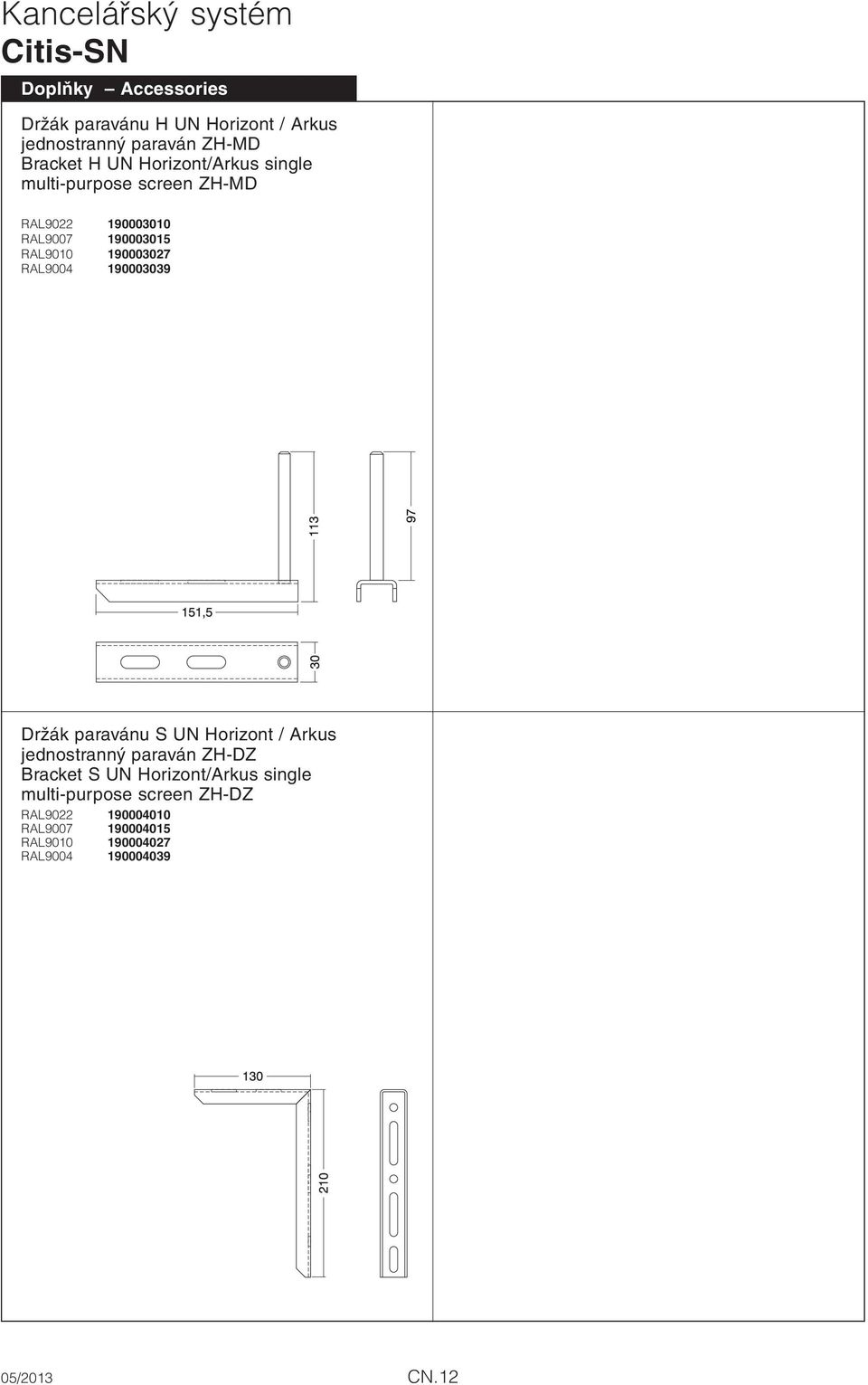

12 Kancelářský systém Doplňky Accessories Držák paravánu H UN Horizont / Arkus jednostranný paraván ZH-MD Bracket H UN Horizont/Arkus single multi-purpose screen ZH-MD RAL RAL RAL RAL Držák paravánu S UN Horizont / Arkus jednostranný paraván ZH-DZ Bracket S UN Horizont/Arkus single multi-purpose screen ZH-DZ RAL RAL RAL RAL CN.12
