VÝPIS MOBILIÁŘE - technická specifikace

Transkript

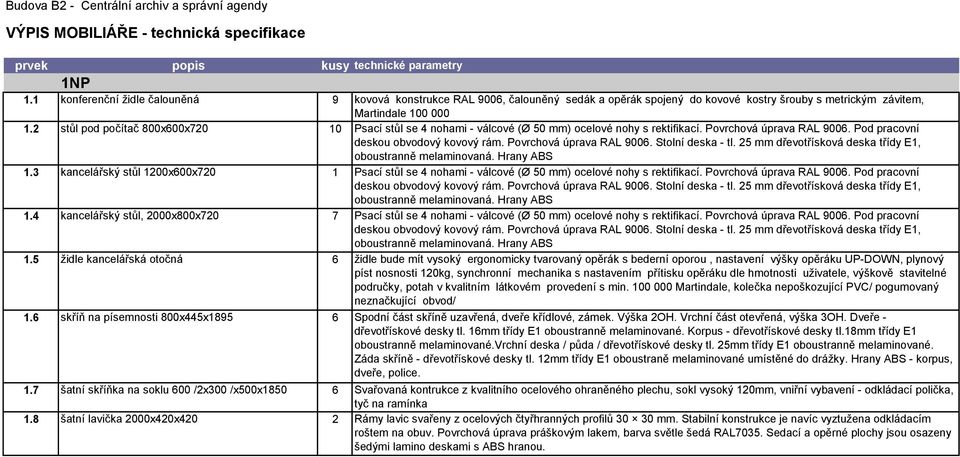

1 Budova B2 - Centrální archiv a správní agendy VÝPIS MOBILIÁŘE - technická specifikace prvek popis kusy technické parametry 1NP 1.1 konferenční židle čalouněná 9 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem, 1.2 stůl pod počítač 800x600x Psací stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 1.3 kancelářský stůl 1200x600x720 1 Psací stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 1.4 kancelářský stůl, 2000x800x720 7 Psací stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 1.5 židle kancelářská otočná 6 židle bude mít vysoký ergonomicky tvarovaný opěrák s bederní oporou, nastavení výšky opěráku UP-DOWN, plynový 1.6 skříň na písemnosti 800x445x Spodní část skříně uzavřená, dveře křídlové, zámek. Výška 2OH. Vrchní část otevřená, výška 3OH. Dveře šatní skříňka na soklu 600 /2x300 /x500x Svařovaná kontrukce z kvalitního ocelového ohraněného plechu, sokl vysoký 120mm, vniřní vybavení - odkládací polička, tyč na ramínka 1.8 šatní lavička 2000x420x420 2 Rámy lavic svařeny z ocelových čtyřhranných profilů mm. Stabilní konstrukce je navíc vyztužena odkládacím roštem na obuv. Povrchová úprava práškovým lakem, barva světle šedá RAL7035. Sedací a opěrné plochy jsou osazeny šedými lamino deskami s ABS hranou.

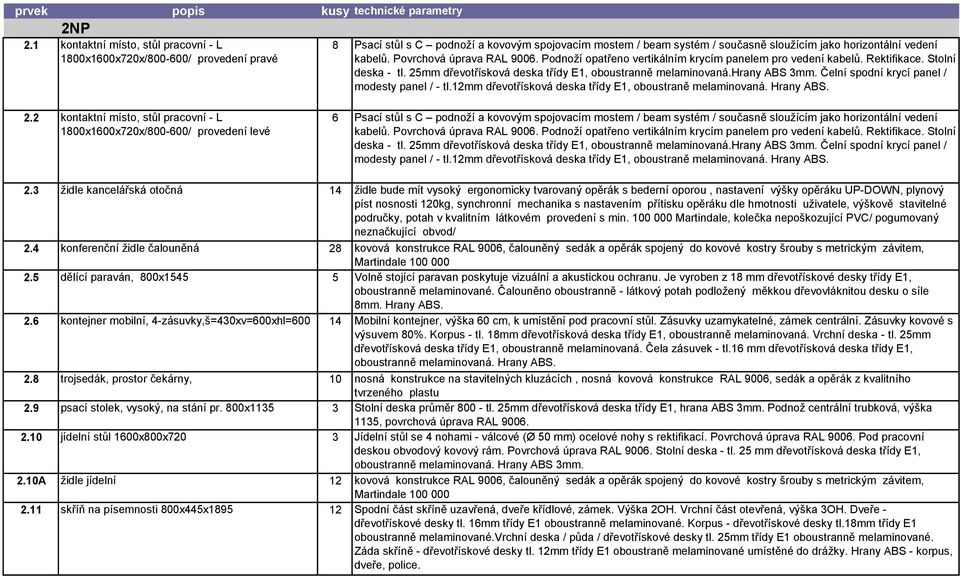

2 prvek popis kusy technické parametry 2NP 2.1 kontaktní místo, stůl pracovní - L 1800x1600x720x/ / provedení pravé 8 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 2.2 kontaktní místo, stůl pracovní - L 1800x1600x720x/ / provedení levé 6 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 2.3 židle kancelářská otočná 14 židle bude mít vysoký ergonomicky tvarovaný opěrák s bederní oporou, nastavení výšky opěráku UP-DOWN, plynový 2.4 konferenční židle čalouněná 28 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem, 2.5 dělící paraván, 800x Volně stojící paravan poskytuje vizuální a akustickou ochranu. Je vyroben z 18 mm dřevotřískové desky třídy E1, oboustranně melaminované. Čalouněno oboustranně - látkový potah podložený měkkou dřevovláknitou desku o síle 8mm. Hrany ABS. 2.6 kontejner mobilní, 4-zásuvky,š=430xv=600xhl= Mobilní kontejner, výška 60 cm, k umístění pod pracovní stůl. Zásuvky uzamykatelné, zámek centrální. Zásuvky kovové s výsuvem 80%. Korpus - tl. 18mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Vrchní deska - tl. 25mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Čela zásuvek - tl.16 mm dřevotřísková deska třídy E1,. 2.8 trojsedák, prostor čekárny, 10 nosná konstrukce na stavitelných kluzácích, nosná kovová konstrukce RAL 9006, sedák a opěrák z kvalitního tvrzeného plastu 2.9 psací stolek, vysoký, na stání pr. 800x Stolní deska průměr tl. 25mm dřevotřísková deska třídy E1, hrana ABS 3mm. Podnož centrální trubková, výška 1135, povrchová úprava RAL jídelní stůl 1600x800x720 3 Jídelní stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 3mm. 2.10A židle jídelní 12 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem, 2.11 skříň na písemnosti 800x445x Spodní část skříně uzavřená, dveře křídlové, zámek. Výška 2OH. Vrchní část otevřená, výška 3OH. Dveře -

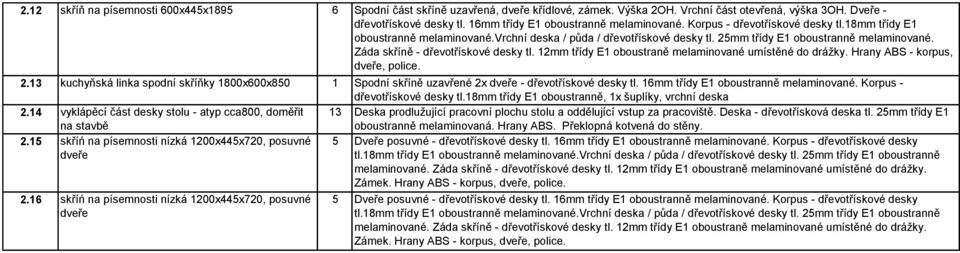

3 2.12 skříň na písemnosti 600x445x Spodní část skříně uzavřená, dveře křídlové, zámek. Výška 2OH. Vrchní část otevřená, výška 3OH. Dveře kuchyňská linka spodní skříňky 1800x600x850 1 Spodní skříně uzavřené 2x dveře - dřevotřískové desky tl. 16mm třídy E1 oboustranně melaminované. Korpus - dřevotřískové desky tl.18mm třídy E1 oboustranně, 1x šuplíky, vrchní deska 2.14 vyklápěcí část desky stolu - atyp cca800, doměřit na stavbě 13 Deska prodlužující pracovní plochu stolu a oddělující vstup za pracoviště. Deska - dřevotřísková deska tl. 25mm třídy E1. Překlopná kotvená do stěny skříń na písemnosti nízká 1200x445x720, posuvné dveře 5 Dveře posuvné - dřevotřískové desky tl. 16mm třídy E1 oboustranně melaminované. Korpus - dřevotřískové desky tl.18mm třídy E1 oboustranně melaminované.vrchní deska / půda / dřevotřískové desky tl. 25mm třídy E1 oboustranně melaminované. Záda skříně - dřevotřískové desky tl. 12mm třídy E1 oboustraně melaminované umístěné do drážky. Zámek. Hrany ABS - korpus, 2.16 skříń na písemnosti nízká 1200x445x720, posuvné dveře 5 Dveře posuvné - dřevotřískové desky tl. 16mm třídy E1 oboustranně melaminované. Korpus - dřevotřískové desky tl.18mm třídy E1 oboustranně melaminované.vrchní deska / půda / dřevotřískové desky tl. 25mm třídy E1 oboustranně melaminované. Záda skříně - dřevotřískové desky tl. 12mm třídy E1 oboustraně melaminované umístěné do drážky. Zámek. Hrany ABS - korpus,

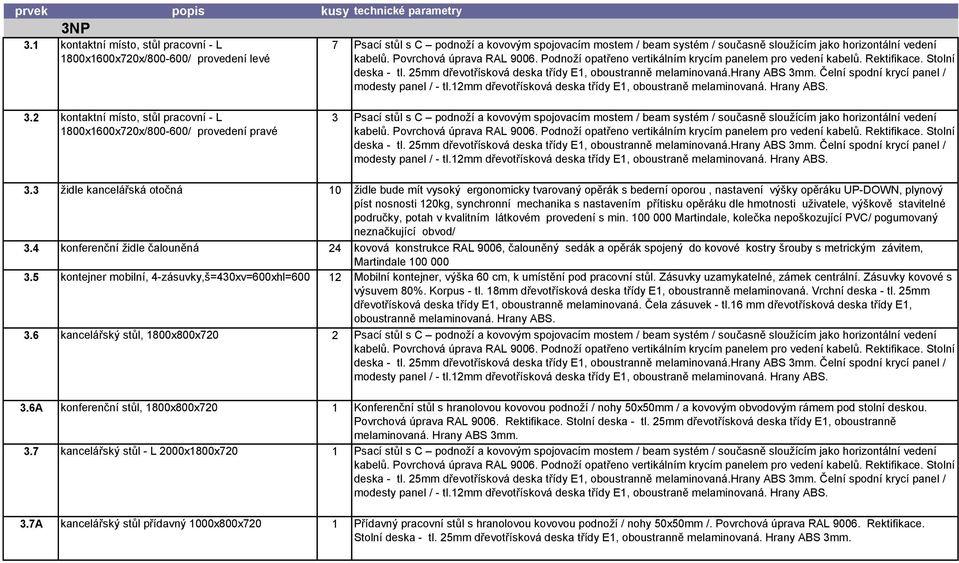

4 prvek popis kusy technické parametry 3NP 3.1 kontaktní místo, stůl pracovní - L 1800x1600x720x/ / provedení levé 7 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 3.2 kontaktní místo, stůl pracovní - L 1800x1600x720x/ / provedení pravé 3 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 3.3 židle kancelářská otočná 10 židle bude mít vysoký ergonomicky tvarovaný opěrák s bederní oporou, nastavení výšky opěráku UP-DOWN, plynový 3.4 konferenční židle čalouněná 24 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem, 3.5 kontejner mobilní, 4-zásuvky,š=430xv=600xhl= Mobilní kontejner, výška 60 cm, k umístění pod pracovní stůl. Zásuvky uzamykatelné, zámek centrální. Zásuvky kovové s výsuvem 80%. Korpus - tl. 18mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Vrchní deska - tl. 25mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Čela zásuvek - tl.16 mm dřevotřísková deska třídy E1,. 3.6 kancelářský stůl, 1800x800x720 2 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 3.6A konferenční stůl, 1800x800x720 1 Konferenční stůl s hranolovou kovovou podnoží / nohy 50x50mm / a kovovým obvodovým rámem pod stolní deskou. Povrchová úprava RAL Rektifikace. Stolní deska - tl. 25mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Hrany ABS 3mm. 3.7 kancelářský stůl - L 2000x1800x720 1 Psací stůl s C podnoží a kovovým spojovacím mostem / beam systém / současně sloužícím jako horizontální vedení 3.7A kancelářský stůl přídavný 1000x800x720 1 Přídavný pracovní stůl s hranolovou kovovou podnoží / nohy 50x50mm /. Povrchová úprava RAL Rektifikace. Stolní deska - tl. 25mm dřevotřísková deska třídy E1, 3mm.

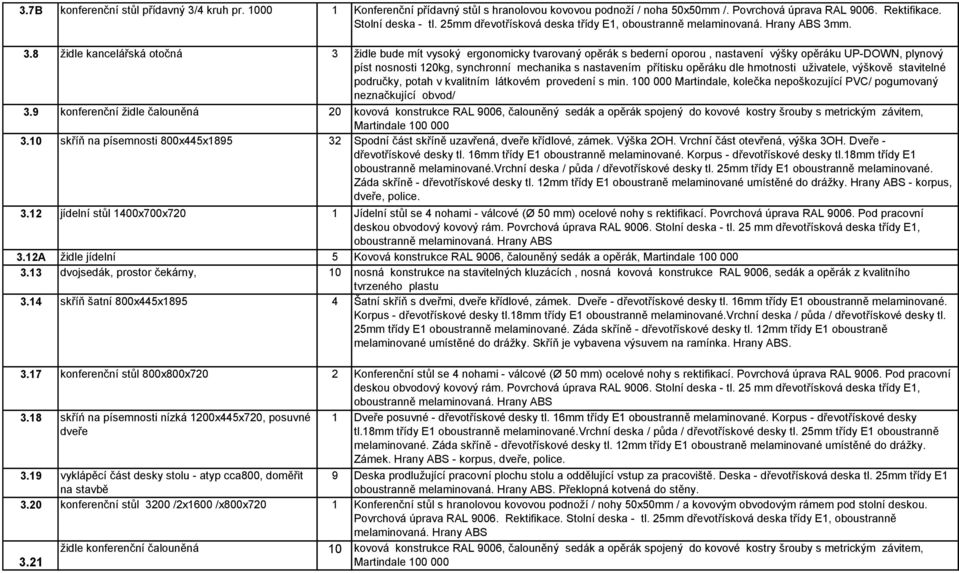

5 3.7B konferenční stůl přídavný 3/4 kruh pr Konferenční přídavný stůl s hranolovou kovovou podnoží / noha 50x50mm /. Povrchová úprava RAL Rektifikace. Stolní deska - tl. 25mm dřevotřísková deska třídy E1, 3mm. 3.8 židle kancelářská otočná 3 židle bude mít vysoký ergonomicky tvarovaný opěrák s bederní oporou, nastavení výšky opěráku UP-DOWN, plynový 3.9 konferenční židle čalouněná 20 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem, 3.10 skříň na písemnosti 800x445x Spodní část skříně uzavřená, dveře křídlové, zámek. Výška 2OH. Vrchní část otevřená, výška 3OH. Dveře jídelní stůl 1400x700x720 1 Jídelní stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 3.12A židle jídelní 5 Kovová konstrukce RAL 9006, čalouněný sedák a opěrák, 3.13 dvojsedák, prostor čekárny, 10 nosná konstrukce na stavitelných kluzácích, nosná kovová konstrukce RAL 9006, sedák a opěrák z kvalitního tvrzeného plastu 3.14 skříň šatní 800x445x Šatní skříň s dveřmi, dveře křídlové, zámek. Dveře - dřevotřískové desky tl. 16mm třídy E1 oboustranně melaminované. Korpus - dřevotřískové desky tl.18mm třídy E1 oboustranně melaminované.vrchní deska / půda / dřevotřískové desky tl. 25mm třídy E1 oboustranně melaminované. Záda skříně - dřevotřískové desky tl. 12mm třídy E1 oboustraně melaminované umístěné do drážky. Skříň je vybavena výsuvem na ramínka. Hrany ABS konferenční stůl 800x800x720 2 Konferenční stůl se 4 nohami - válcové (Ø 50 mm) ocelové nohy s rektifikací. Povrchová úprava RAL Pod pracovní 3.18 skříń na písemnosti nízká 1200x445x720, posuvné dveře 1 Dveře posuvné - dřevotřískové desky tl. 16mm třídy E1 oboustranně melaminované. Korpus - dřevotřískové desky tl.18mm třídy E1 oboustranně melaminované.vrchní deska / půda / dřevotřískové desky tl. 25mm třídy E1 oboustranně melaminované. Záda skříně - dřevotřískové desky tl. 12mm třídy E1 oboustraně melaminované umístěné do drážky. Zámek. Hrany ABS - korpus, 3.19 vyklápěcí část desky stolu - atyp cca800, doměřit na stavbě 9 Deska prodlužující pracovní plochu stolu a oddělující vstup za pracoviště. Deska - dřevotřísková deska tl. 25mm třídy E1. Překlopná kotvená do stěny konferenční stůl 3200 /2x1600 /x800x720 1 Konferenční stůl s hranolovou kovovou podnoží / nohy 50x50mm / a kovovým obvodovým rámem pod stolní deskou. Povrchová úprava RAL Rektifikace. Stolní deska - tl. 25mm dřevotřísková deska třídy E1, oboustranně melaminovaná. Hrany ABS 3.21 židle konferenční čalouněná 10 kovová konstrukce RAL 9006, čalouněný sedák a opěrák spojený do kovové kostry šrouby s metrickým závitem,

6 Povrchová úprava ploch : Nábytek bude proveden ze zdravotně nezávadných LTD desek dekoru buk pařený H 1586 ST 15 výrobce Egger či buk 381- BS výrobce Kronospan. Kovové podnože budou v barvě stříbrné RAL 9006, kovové úchytky ve stříbrné barvě. Parametry popsané v tabulce jsou vyjádřením minimálního technického standardu. Dodavatel může nabídnout použití kvalitativně a technicky obdobných řešení se stejnými nebo lepšími parametry. Pokud tak učiní, musí prokazatelně doložit splnění požadovaných minimálních parametrů.
