1 Elektrický podlahový vysavač NÁVOD K OBSLUZE Elektrický podlahový vysávač NÁVOD NA OBSLUHU Electric floor vacuum cleaners USER MANUAL Электрический пылесoс РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Elektromos padlóporszívók HASZNÁLATI UTASÍTÁS Elektryczne odkurzacze podłogowe INSTRUKCJA OBSŁUGI Aspiratoare electrice pardoseli INSTRUCŢIUNI DE EXPLOATARE GB H PL

2 1

3

4

5

6 Elektrický podlahový vysavač eta x861 NÁVOD K OBSLUZE I. BEZPEČNOSTNÍ UPOZORNĚNÍ - Před prvním uvedením do provozu si pečlivě přečtěte návod k obsluze, prohlédněte vyobrazení a návod uschovejte pro budoucí použití. - Zkontrolujte, zda údaj na typovém štítku odpovídá napětí ve Vaší elektrické zásuvce. - Výrobek je určen pouze pro použití v domácnostech a podobné účely! - Spotřebič není určen pro používání osobami (včetně dětí), jejichž fyzická, smyslová nebo mentální neschopnost, či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Na děti by se mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát. - Sací hubici, konec trubky nebo příslušenství nepřikládejte k očím ani uším a nezasouvejte je do žádných tělesných otvorů! - Nepoužívejte nikdy vysavač s mokrýma rukama či nohama! - Při vysávání schodiště nenechávejte vysavač výše než sami stojíte! - Výrobek nenechávejte v chodu bez dozoru! - Vysavač nikdy neponořujte do vody (ani částečně)! - Nikdy nevysávejte bez správně založeného prachového filtru a mikrofitrů! - Než začnete vysavač používat, zkontrolujte, zda jsou všechny aretační mechanismy ve správné pozici. - Nevysávejte mokré nebo vlhké podlahové krytiny, nepoužívejte vysavač na venkovní prostory! Při proniknutí vlhkosti do agregátu vzniká nebezpečí jeho poškození a vyřazení z provozu. Na tento druh závady se nevztahuje nárok na záruční opravu. - Při vysávání některých druhů koberců může dojít k vyvolání statické elektřiny. Žádný výboj statické energie není zdraví nebezpečný. - Nevysávejte ostré předměty (např. sklo, střepy), horké, hořlavé, výbušné předměty (např. popel, hořící zbytky cigaret, benzín, ředidla), ale ani maziva (např. tuky, oleje). Vysátím těchto předmětů může dojít k poškození prachového filtru, popř. vysavače. - Do vstupních a výstupních otvorů vysavače nevsunujte prsty ani žádné jiné předměty. Pokud dojde k ucpání otvorů/součástí pro průchod vzduchu (např. hadice), vysavač vypněte a příčinu ucpání zcela odstraňte. - Při vysávání velice jemného prachu (např. jemného písku, cementového prachu, omítky) se mohou ucpat póry prachového filtru. Tím se zmenší průchodnost vzduchu a sací výkon slábne. V takovém případě je nutné prachový filtr + mikrofiltry vyměnit, i když prachový filtr není zcela naplněn. - U provedení vysavače vybaveného vestavnou el. zásuvkou pro napájení rotačního kartáče, musí být před prováděním jeho čištění nebo údržby vytažena vidlice napájecího přívodu z el. zásuvky. - Napájecí přívod je označen barevnými značkami. Žlutý proužek označuje ideální délku kabelu, červený proužek označuje max. délku kabelu. Neodvíjejte násilně kabel za červenou značkou! - Nepřejíždějte napájecí přívod při používání vysavače a nevytahujte vidlici přívodu z el. zásuvky tahem za napájecí přívod. 1

7 - Při navíjení přívodu držte vidlici, zabráníte tak nekontrolovanému pohybu kabelu šlehání a možnému poranění. - V případě potřeby použití prodlužovacího přívodu je nutné, aby nebyl poškozen a vyhovoval platným normám. - Jestliže je napájecí přívod tohoto spotřebiče poškozen, musí být přívod nahrazen výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se tak zabránilo vzniku nebezpečné situace. - Spotřebič nikdy nepoužívejte pro žádný jiný účel, než pro který je určen a popsán v tomto návodu! - Aby se zajistila bezpečnost a správná funkčnost spotřebiče, používejte jen originální náhradní díly a výrobcem schválené příslušenství. - Výrobce neodpovídá za škody způsobené nesprávným používáním spotřebiče a příslušenství a není odpovědný ze záruky za spotřebič v případě nedodržení výše uvedených bezpečnostních upozornění. Za nesprávné používání spotřebiče se mj. považuje nedodržování pravidelné výměny či údržby veškerých filtrů podle pokynů v kapitole IV. POUŽITÍ VYSAVAČE a rovněž tak použití neoriginálních filtrů, v důsledku jejichž vlastností došlo k poruše či poškození vysavače Pro bezporuchový chod vysavače je nutné používat testované prachové filtry a mikrofiltry doporučené výrobcem. II. VYBAVENÍ A PŘÍSLUŠENSTVÍ VYSAVAČŮ ETA - ŘADY x861 (obr. 1) A - vysavač A1 - kryt příslušenství A14 - výklopný kryt (mřížka) A2 - tlačítko aretace krytu A15 - sací mikrofiltr A3 - víko sacího prostoru A16 - bezpečnostní pojistka A4 - závěr aretace víka A17 - držák filtru A5 - sací otvor A18 - západka aretace A6 - el. zásuvka A19 - prachový filtr (dle provedení vysavače A7 - tlačítko START/STOP papírový / syntetický / textilní) A8 - tlačítko navinutí přívodu A20 - zadní kryt (mřížka) A9 - el. regulace motoru A21 - závěr aretace krytu A10 - signalizace sacího výkonu A22 - výfukový HEPA mikrofiltr A11 - signalizace plnosti filtru A23 - napájecí přívod A12 - držadlo A24 - parkovací otvor (prolis) A13 - výsuvný držák ( LiftBAG ) B - příslušenství (standardní výbava) B1 - podlahová hubice (dle provedení vysavače: s/bez kartáče) B2 - sací hadice s odnímatelnou rukojetí B3 - sací trubky (dle provedení vysavače: kovové/plastové, dvoudílné/teleskopické) C - příslušenství (mimořádná výbava) C1 - polštářová hubice (dle provedení vysavače ANO/NE) C2 - kartáč na polštářovou hubici (dle provedení vysavače ANO/NE) C3 - štěrbinová teleskopická hubice (dle provedení vysavače ANO/NE) 2

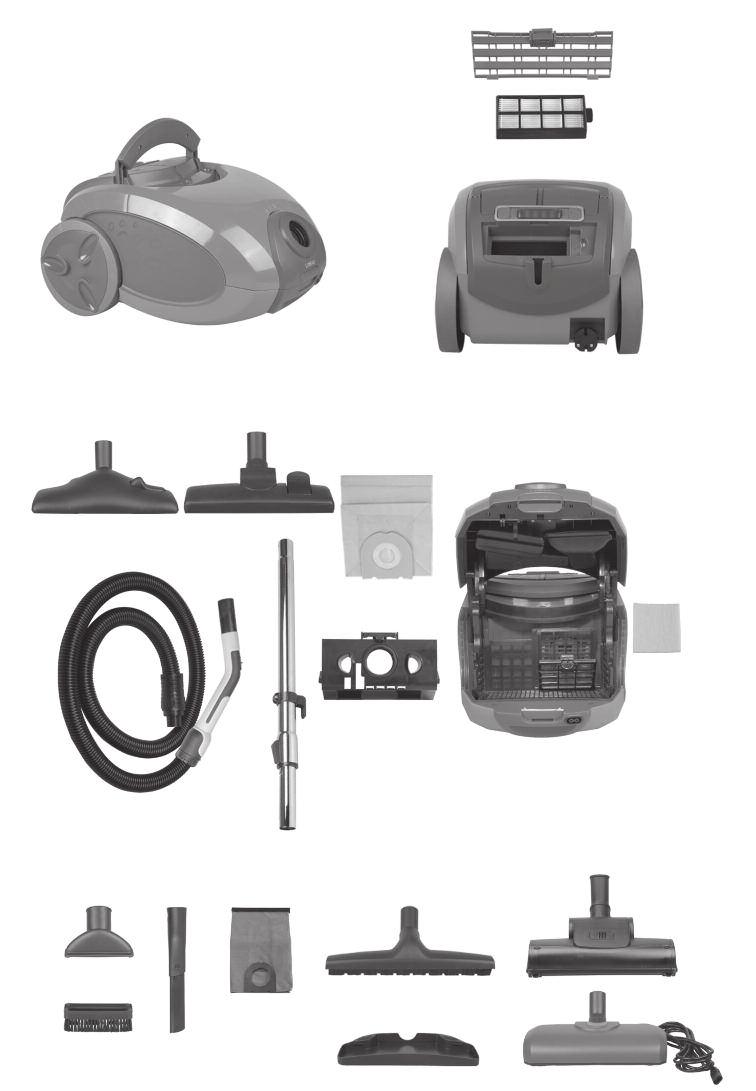

8 C4 - nástavec k vysávání tvrdých podlahových krytin (dle provedení vysavače ANO/NE) C5 - textilní filtr (dle provedení vysavače ANO/NE, typ ETA ) C6 - TURBO hubice (dle provedení vysavače ANO/NE) C7 - el. rotační kartáč (dle provedení vysavače ANO/NE) C8 - úzká podlahová hubice (dle provedení vysavače ANO/NE) Poznámka Ke všem provedením vysavačů můžete dokoupit mimořádné příslušenství C4, C5, C6, C7 a C8. III. PŘÍPRAVA VYSAVAČE Hadice - Hadici B2 připojíte k vysavači tak, že koncovku zasunete do sacího otvoru A5 až na doraz (obr. 2). Ozve se slyšitelné klapnutí. - Hadici odejmete tak, že současně stisknete tlačítka na koncovce a mírným tahem hadici odejmete (obr. 3). Rukojeť hadice - Aretační okroužek přesunete směrem k hadici (ozve se slyšitelné klapnutí), následně mírným tahem odejměte držadlo z hadice (obr. 4). - Při spojování držadla s hadicí postupujte opačným způsobem. Teleskopická trubka - Trubku B3 spojíte s hadicí B2 tak, že rukojeť mírným tlakem zasunete do trubice. Opačným postupem trubici odejmete (obr. 5). - Teleskopická trubka umožňuje nastavit vhodnou délku, dle vaší postavy. Stlačte aretační výstupek ve směru šipky a příslušnou část trubice vysuňte směrem ven nebo zasuňte směrem dovnitř (obr. 6). Po uvolnění výstupku je délka trubice zafixována. Při roztahování mějte trubici v bezpečné vzdálenosti od obličeje, protože trubice je velmi dlouhá. Podlahová hubice, TURBO hubice, úzká hubice, el. rotační kartáč - Při připojování a odpojování příslušenství (B1, C6, C7, C8) postupujte shodným způsobem jako u trubice. Nástavec k vysávání tvrdých podlah (C4) - Přední část podlahové hubice B1 vložte pod dva výstupky, následně nástavec C4 přiklopte k hubici a upevněte (obr. 7). Ozve se slyšitelné klapnutí. - Opačným způsobem nástavec odejměte z podlahové hubice. Štěrbinová / polštářová hubice, kartáč - Při připojování a odpojování příslušenství (C1, C2, C3) postupujte shodným způsobem jako u trubice. Příslušenství můžete připojit přímo k rukojeti hadice nebo k teleskopické trubici. 3

9 El. vestavěná zásuvka Zásuvka je určena k napájení (např. elektrické rotační hubice, klepací hubice, nebo podobných zařízení do max. příkonu 70 W). Do otvoru A6 zasuňte koncovku (obr. 8), napájecí přívod upevněte na napnutou hadici a na trubici pomocí sponek (obr. 9). Po zapnutí vysavače dojde automaticky k funkci hubice. IV. POUŽITÍ VYSAVAČE Odstraňte veškerý obalový materiál vyjměte vysavač a příslušenství. Z vysavače vytáhněte potřebnou délku napájecího přívodu A23 a vidlici zasuňte do elektrické zásuvky. Sestavte příslušenství vysavače. Pokud je provedení vysavače vybaveno teleskopickou sací trubkou, dle Vaší postavy si nastavte její vhodnou délku (obr. 6). Podlahová hubice je určena k vysávání koberců nebo hladkých podlah (obr. 10). Pokud je podlahová hubice vybavena kartáčem, při vysávání tvrdých podlahovin jej přepnutím klapky vysuňte. Štěrbinovou hubici sestavte dle (obr. 11) a slouží k vysávání těžko přístupných míst (obr. 12). Samostatnou polštářovou hubicí nebo polštářovou hubicí s nasazeným kartáčem (obr. 13) můžete vysávat různé druhy nábytku (obr. 14, 15). Zapnutí, ale i vypnutí vysavače proveďte stisknutím tlačítka spínače A7 označeného symbolem I (obr. 17). Sací výkon můžete řídit regulací na držadle hadice B2 (obr. 16) nebo opakovaným stlačováním nebo přidržením tlačítek A9 "-", "+" (obr. 18). Minimální sací výkon doporučujeme pro jemné tkaniny (např. záclony, závěsy). Maximální sací výkon doporučujeme pro podlahové krytina (např. zátěžové koberce). Po ukončení vysávání odpojte vysavač od el. sítě. Stisknutím tlačítka A8 se symbolem (obr. 19) se přívod automaticky navine. Vysavač je možné uchopit a přenášet za držadlo A12 v horizontální poloze nebo za k tomu uzpůsobenou část ve vertikální poloze (obr. 36, 37). Signalizace plnosti prachového filtru Pokud při zvednutí podlahové hubice nad vysávanou plochu a nastavení max. sacího výkonu začne signalizace A11 přerušovaně svítit (blikat), je nutné vyměnit prachový filtr (obr. 20). Změny stavu signalizace v průběhu vysávání neberte v úvahu. Výměna prachového filtru Zmáčknutím závěru A4 odklopte víko vysavače A3 do aretační polohy (obr. 21). Uchopte držák filtru A17 a tahem ho vyjměte z výsuvného držáku LiftBAG A13 (obr. 22). Odklopením západky A18 se prachový filtr A19 uvolní z držáku (obr. 23). Nový prachový filtru vložte do držáku tak, aby hrana s dvěma výřezy v kartonovém čele filtru zapadla pod čtyři výstupky, následně odehněte západku A18 a kartonové čelo filtru přitlačte k dosedací ploše (obr. 24), nyní západku uvolněte. Mírným zataháním za prachový filtr zkontrolujte správné upevnění kartonového čela. Držák s filtrem zasuňte do dvou drážek ve výsuvném držáku LiftBAG a dotlačte až na doraz. Víko vysavače přiklopením uzavřete. Ozve se slyšitelné klapnutí. Poznámka - Správným upevněním kartonového čela prachového filtru do držáku a správným zasunutím držáku s filtrem do výsuvného držáku LiftBAG v sacím prostoru vysavače dojde k odjištění mechanické bezpečnostní pojistky A16, která umožní uzavřít víko A3 vysavače. - Bezpečnostní pojistka A16 nedovolí uzavřít víko vysavače, pokud zapomenete vložit prachový (papírový, syntetický nebo textilní) filtr. 4

10 - Dbejte na to, aby dosedací plochy a těsnící prvky byly funkční. Výměna textilního prachového filtru Ke všem provedením vysavače lze použít textilní filtr C5. Není však dodáván jako součást provedení, ale lze si jej zakoupit zvlášť (jako náhradní díl). Textilní prachový filtr plní funkci papírového/syntetického prachového filtru a plně jej nahrazuje. Postup zakládání a vyjmutí je naprosto shodný s postupem výměny papírového/syntetického prachového filtru. Textilní prachový filtr je určen pro opakované použití. Při vyprazdňování textilního filtru postupujte následovně 1) Vyjměte filtr z držáku A17, bočním tahem sejměte zajišťovací lištu (obr. 25), textilní filtr se rozevře, nečistoty je možné vysypat a filtr je nutno vyklepat (obr. 26). 2) Opačným postupem nasuňte zajišťovací lištu. Textilní prachový filtr upevněte výše popsaným způsobem zpět do držáku. Důležitá upozornění - Z hygienických důvodů doporučujeme provádět vyprazdňování filtru mimo obytný prostor. - Textilní prachový filtr neperte, nenamáčejte apod., nepoužívejte poškozený textilní prachový filtr! Výměna mikrofiltrů Po naplnění cca 5 ks prachových filtrů je třeba mikrofiltry vyčistit, případně vyměnit za nové. Použitý prachový papírový/syntetický filtr spolu s mikrofiltry zlikvidujte s běžným domácím odpadem. Výfukový HEPA mikrofiltr doporučujeme měnit 1x za rok. Náhradní filtry a mikrofiltry zakoupíte v síti prodejen ETA-elektro. Sací mikrofiltr Mírným tahem odklopte mřížku A14 ve výsuvném držáku LiftBAG v sacím prostoru vysavače. (obr. 27). Výjměte mikrofiltr A15, nový mikrofiltr založte tak, aby hrubší strana mikrofiltru směřovala do sacího prostoru vysavače. Mřížku přiklopením uzavřete. Ozve se slyšitelné klapnutí. Výfukový HEPA mikrofiltr Stlačte závěr A21 v horní části zadního krytu A20 a následně kryt odejměte z vysavače (obr. 28). Vyjměte tahem kazetu A22 (obr. 29). Mikrofiltr očistěte pod tekoucí vlažnou vodou (cca 40 C) např. pomocí hadříku případně jemného kartáčku a nechte dokonale oschnout (obr. 30). Po oschnutí vložte opačným způsobem kazetu zpět do vysavače. Výstupky na zadním krytu vložte do dvou otvorů v plášti vysavače a kryt přiklopení uzavřete (obr. 31). Ozve se slyšitelné klapnutí. POZOR - K čistění HEPA mikrofiltru nepoužívejte žádné agresivní prací nebo čisticí prostředky ani horkou vodu. - Čištění filtru neobnoví jeho původní barvu, ale filtrační schopnosti ano. - Zanedbání výměny mikrofiltrů může vést k poruše vysavače! Dodržte směr zakládání sacích i výfukových mikrofiltrů do vysavače. 5

11 Ukládání příslušenství Příslušenství (polštářovou, štěrbinovou hubici a kartáč) vložte pod odklopný kryt A1 ve víku (obr. 33). Kryt odklopíte tak, že stlačíte tlačítko A2. Kryt přiklopením uzavřete (obr. 32) Ozve se slyšitelné klapnutí. Zbylé příslušenství, podlahovou hubici, sací trubky a hadici, je možno opět rozložit nebo ponechat složené a zavěsit do parkovacích otvorů A24 na zadní ploše nebo dně vysavače do odkládací polohy (obr. 34, 35). Pro vyšší stabilitu zasuňte do sebe jednotlivé části trubice tak, aby byla trubice co nejkratší. Podlahovou hubici ukládejte vždy v nastavení pro koberce (tj. se zasunutým kartáčem), zabráníte tak ohýbání štětin. V. ÚDRŽBA Ukládejte vysavač vždy na suchém místě, v dostatečné vzdálenosti od tepelných zdrojů (např. krb, kamna, vyhřívací těleso) a nevystavujte ho atmosférickým vlivům (např. déšť, sluneční záření). Povrch vysavače ošetřujte měkkým vlhkým hadříkem, nepoužívejte drsné a agresivní čisticí prostředky! Pro zabezpečení bezporuchového chodu vysavače doporučujeme asi po 300 hodinách provozu, nejdéle však po 3 letech, dát provést kontrolu stavu agregátu a celkového stavu vysavače v odborném servisu. Spotřebič skladujte řádně očištěný na suchém, bezprašném místě mimo dosah dětí a nesvéprávných osob. Podlahová/TURBO hubice, el. rotační kartáč Po každém vysávání zkontrolujte vizuálně, zda se na kartáčích nebo sběračích nezachytily případné nečistoty. Pokud se tato skutečnost potvrdí, nečistoty odstraňte. VI. ŘEŠENÍ PROBLÉMU Problém Příčina Řešení Motor se nezapne Není připojeno napájení Zkontrolujte kabel, vidlici a el. zásuvku Není zapnutý spínač I Stiskněte tlačítko spínače I Víko nelze zavřít Špatně vložený prachový Zkontrolujte/opravte upevnění - aktivovaná filtr v držáku kartonového čela v držáku bezpečnostní Špatně vložený držák Zkontrolujte/opravte vložení držáku pojistka do výsuvného držáku do výsuvného držáku LiftBAG LiftBAG Sací výkon je Regulace je na MIN. Nastavte regulaci na MAX. nedostatečný Otevřené přisávání Uzavřete otvor v držadle hadice Plný prachový sáček Sáček vyměňte v případě vyprázdněte Zanesené mikrofiltry Mikrofiltry vyměňte případně vyčistěte Hubice, sací hadice nebo Odstraňte blokující předměty trubice je ucpaná. Kabel se nenavíjí Překroucený kabel Kabel narovnejte zpět celý Vytáhněte cca 50 cm kabelu a opět stiskněte tlačítko 6

12 VII. EKOLOGIE Pokud to rozměry dovolují, jsou na všech kusech vytištěny znaky materiálů použitých na výrobu balení, komponentů a příslušenství, jakož i jejich recyklace. Uvedené symboly na výrobku nebo v průvodní dokumentaci znamenají, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijaty zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa (viz. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pokud má být přístroj definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od el. sítě jeho odříznutí, přístroj tak bude nepoužitelný. Výměnu součástí, které vyžadují zásah do elektrické části spotřebiče, musí provést odborný servis! Nedodržením pokynů výrobce zaniká právo na záruční opravu! Případné další informace o spotřebiči získáte na Infolince nebo internetové adrese VIII. TECHNICKÁ DATA Napětí (V) Příkon (W) Příkon MAX. (W) Spotřebič třídy ochrany uvedeno na typovém štítku spotřebiče uveden na typovém štítku spotřebiče uveden na typovém štítku spotřebiče II. Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Výrobek splňuje požadavky níže uvedených nařízení vlády v platném znění: - NV č. 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí (odpovídá Směrnici Rady č. 2006/95/ES v platném znění). - NV č. 616/2006 Sb., kterým se stanoví technické požadavky na výrobky z hlediska jejich elektromagnetické kompatibility (odpovídá Směrnici Rady č. 2004/108/ES v platném znění). Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci, si výrobce vyhrazuje. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Nebezpečí udušení. PE sáček odkládejte mimo dosah dětí. Sáček není na hraní. VÝROBCE: ETA a.s., Poličská 444, Hlinsko, Česká republika. 7

13 Elektrický podlahový vysávač eta x861 NÁVOD NA OBSLUHU I. BEZPEČNOSTNÉ UPOZORNENIA Pred prvým uvedením do prevádzky si starostlivo prečítajte návod na obsluhu, prehliadnite vyobrazenie a návod uschovajte na neskoršie použitie. Skontrolujte, či údaj na typovom štítku zodpovedá napätiu vo Vašej elektrickej zásuvke. Výrobok je určený iba na použitie v domácnostiach a podobné účely! Spotrebič nie je určený na používanie osobami (vrátane detí), ktorých fyzická, zmyslová alebo mentálna neschopnosť, či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní spotrebiča, pokiaľ na nich nebude dohliadané alebo pokiaľ neboli inštruované, čo sa týka použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Na deti by sa malo dohliadať, aby sa zaistilo, že sa nebudú so spotrebičom hrať. Nasávaciu hubicu, koniec trubice alebo príslušenstvo neprikladajte k očiam ani ušiam a nezasúvajte ich do žiadnych telesných otvorov! Nepoužívajte nikdy vysávač s mokrými rukami či nohami! Pri vysávaní schodiska nenechávajte vysávač vyššie než sami stojíte! Výrobok nenechávajte v chode bez dozoru! Vysávač nikdy neponárajte do vody (ani čiastočne)! Nikdy nevysávajte bez správne založeného prachového filtra a mikrofiltrov! Skôr ako začnete vysávač používať, skontrolujte, či sú všetky aretačné mechanizmy v správnej polohe. Nevysávajte mokré alebo vlhké podlahové krytiny, nepoužívajte vysávač na vonkajšie priestory! Pri preniknutí vlhkosti do agregátu vzniká nebeazpečenstvo jeho poškodenia a vyradenia z prevádzky. Na tento druh poruchy sa nevzťahuje nárok na záručnú opravu. Pri vysávaní niektorých druhov kobercov môže dôjsť k vyvolaniu statickej elektriny. Žiadny výboj statickej energie nie je zdraviu nebezpečný. Nevysávajte ostré predmety (napr. sklo, črepy), horúce, horľavé, výbušné predmety (napr. popol, horiace zvyšky cigariet, benzín, riedidlá), ale ani mazivá (napr. tuky, oleje). Vysatím týchto predmetov môže dôjsť k poškodeniu prachového filtra, popr. vysávača. Do vstupných a výstupných otvorov vysávača nevsúvajte prsty ani žiadne iné predmety. Pokiaľ dôjde k upchaniu otvorov/súčastí na prechod vzduchu (napr. hadice), vysávač vypnite a príčinu upchania celkom odstráňte. Pri vysávaní veľmi jemného prachu (napr. jemného piesku, cementového prachu, omietky) sa môžu upchať póry prachového filtra. Tým sa zmenší priechodnosť vzduchu a nasávací výkon slabne. V takom prípade je nutné prachový filter + mikrofiltre vymeniť, i keď prachový filter nie je celkom naplnený. Pri vyhotovení vysávača vybaveného vstavanou el. zásuvkou na napájanie rotačnej kefy, musí byť pred vykonávaním jeho čistenia alebo údržby vytiahnutá vidlica napájacieho prívodu z el. zásuvky. Napájací prívod je označený farebnými značkami. Žltý prúžok označuje ideálnu dĺžku 8

14 kábla, červený prúžok označuje max. dĺžku kábla. Neodvíjajte násilne kábel za červenou značkou! Neprechádzajte napájací prívod pri používaní vysávača a nevyťahujte vidlicu prívodu z el. zásuvky ťahom za napájací prívod. Pri navíjaní prívodu držte vidlicu, zabránite tak šľahaniu kábla okolo a možnému poraneniu V prípade potreby použitia predlžovacieho prívodu je nutné, aby nebol poškodený a vyhovoval platným normám. Ak je napájací prívod tohto spotrebiča poškodený, musí byť prívod nahradený výrobcom, jeho servisným technikom alebo podobne kvalifikovanou osobou, aby sa tak zabránilo vzniku nebezpečnej situácie. Spotrebič nikdy nepoužívajte na žiadny iný účel, než na ktorý je určený a popísaný v tomto návode! Aby sa zaistila bezpečnosť prístroja a správna funkčnosť spotrebiča, používajte iba originálne náhradné diely a výrobcom schválené príslušenstvo. Výrobca nezodpovedá za škody spôsobené nesprávnym používaním spotrebiča a príslušenstva a nie je zodpovedný zo záruky za spotrebič v prípade nedodržania vyššie uvedených bezpečnostných upozornení. Za nesprávne používanie spotrebiča sa medzi iným považuje nedodržanie pravidelnej výmeny alebo údržby všetkých filtrov podľa pokynov v kapitole IV. POUŽITIE VYSÁVAČA a rovnako tak použitie neoriginálnych filtrov, kedy v dôsledku ich vlastností došlo k poruche alebo poškodeniu vysávača. Na bezporuchový chod vysávača je nutné používať testované prachové filtre a mikrofiltre odporúčané výrobcom. II. VYBAVENIE A PRÍSLUŠENSTVO VYSÁVAČA ETA RADU x861 (obr. 1) A vysávač A1 kryt príslušenstva A14 výklopný kryt (mriežka) A2 tlačidlo aretácie krytu A15 nasávací mikrofilter A3 veko nasávacieho priestoru A16 bezpečnostná poistka A4 uzáver aretácie veka A17 držiak filtra A5 nasávací otvor A18 západka aretácie A6 el. zásuvka A19 prachový filter (podľa vyhotovenia A7 tlačidlo START/STOP vysávača papierový / syntetický / A8 tlačidlo navinutia prívodu textilný) A9 el. regulácia motora A20 zadný kryt (mriežka) A10 signalizácia nasávacieho výkonu A21 uzáver aretácie krytu A11 signalizácia plnosti filtra A22 výfukový HEPA mikrofilter A12 držadlo A23 napájací prívod A13 výsuvný držiak ( LiftBAG ) A24 parkovací otvor (prelis) B príslušenstvo (štandardná výbava) B1 podlahová hubica (podľa vyhotovenia vysávača: s/bez kefy) B2 nasávacia hadica s s odnímatelnou rukoväťou B3 nasávacie trubice (podľa vyhotovenia vysávača: kovové/plastové, dvojdielne/teleskopické) 9

15 C príslušenstvo (mimoriadna výbava) C1 vankúšová hubica (podľa vyhotovenia vysávača ÁNO/NIE) C2 kefa na vankúšovú hubicu (podľa vyhotovenia vysávača ÁNO/NIE) C3 štrbinová teleskopická hubica (podľa vyhotovenia vysávača ÁNO/NIE) C4 nadstavec na vysávanie tvrdých podlahových krytín (podľa vyhotovenia vysávača ÁNO/NIE) C5 textilný filter (podľa vyhotovenia vysávača ÁNO/NIE, typ ETA ) C6 TURBO hubica (podľa vyhotovenia vysávača ÁNO/NIE) C7 el. rotačná kefa (podľa vyhotovenia vysávača ÁNO/NIE) C8 úzka podlahová hubica (podľa vyhotovenia vysávača ÁNO/NIE) Poznámka Ku všetkým vyhotoveniam vysávačov môžete dokúpiť mimoriadne príslušenstvo C4, C5, C6, C7 a C8. III. PRÍPRAVA VYSÁVAČA Hadica Hadicu B2 pripojíte na vysávač tak, že koncovku zasuniete do nasávacieho otvoru A5 až na doraz (obr. 2). Ozve sa počuteľné klapnutie. Hadicu odnímete tak, že súčasne stlačíte tlačidlá na koncovke a miernym ťahom hadicu odnímete (obr. 3). Hadica s s odnímatelnou rukoväťou Aretačný krúžok presuňte smerom k hadici (ozve sa počuteľné klapnutie ), následne miernym ťahom odnímte držadlo z hadice (obr. 4). Pri zostavovaní postupujte opačným spôsobom. Teleskopická trubica Trubicu B3 spojíte s hadicou B2 tak, že k rukovät zasuniete do trubice. Pri odpájaní postupujte opačným spôsobom (obr. 5). Teleskopická trubica umožňuje nastaviť vhodnú dĺžku, podľa vašej postavy. Stlačte aretačný výstupok v smere šípky a príslušnú časť trubice vysuňte smerom von alebo zasuňte smerom dovnútra (obr. 6). Po uvoľnení výstupku je dĺžka trubice zafixovaná. Počas rozťahovania trubicu držte ďalej od tváre. Trubica je veľmi dlhá. Podlahová hubica, TURBO hubica, úzka hubica, el. rotačná kefa Pri pripájaní a odpájaní príslušenstva (B1, C6, C7, C8) postupujte zhodným spôsobom ako pri trubici. Nadstavec na vysávanie tvrdých podláh (C4) Prednú časť podlahovej hubice B1 vložte pod dva výstupky, následne nadstavec C4 priklopte na hubicu a upevnite (obr. 7). Ozve sa počuteľné klapnutie. Opačným spôsobom nadstavec odnímte z podlahovej hubice. Štrbinová / vankúšová hubica, kefa Pri pripájaní a odpájaní príslušenstva (C1, C2, C3) postupujte zhodným spôsobom ako pri trubici. Prislušenstvo pripojte priamo k rukoväti hadice alebo k teleskopické trubici. 10

16 El. vstavaná zásuvka Zásuvka je určená na napájanie (napr. elektrickej rotačnej hubice, klepacej hubice, alebo podobných zariadení do max. príkonu 70 W). Do otvoru A6 zasuňte koncovku (obr. 8), napájací prívod upevnite na napnutú hadicu a na trubicu pomocou sponiek (obr. 9). Po zapnutí vysávača dôjde automaticky k funkcii hubice. IV. POUŽITIE VYSÁVAČA Odstráňte všetok obalový materiál, vyberte vysávač a príslušenstvo. Z vysávača vytiahnite potrebnú dĺžku napájacieho prívodu A23 a vidlicu zasuňte do elektrickej zásuvky. Zostavte príslušenstvo vysávača. Pokiaľ je vyhotovenie vysávača vybavené teleskopickou nasávacou trubicou, podľa Vašej postavy si nastavte jej vhodnú dĺžku (obr. 6). Podlahová hubica je určená na vysávanie kobercov alebo hladkých podláh (obr. 10). Pokiaľ je podlahová hubica vybavená kefou, pri vysávaní tvrdých podlahovín ju prepnutím klapky vysuňte. Štrbinovú hubicu zostavte podľa (obr. 11) a slúži na vysávanie ťažko prístupných miest (obr. 12). Samostatnou vankúšovou hubicou alebo vankúšovou hubicou s nasadenou kefou (obr. 13) môžete vysávať rôzne druhy nábytku (obr. 14, 15). Zapnutie, ale i vypnutie vysávača vykonajte stlačením tlačidla spínača A7 označeného symbolom I (obr. 17). Nasávací výkon môžete riadiť reguláciou na držadle hadice B2 (obr. 16) alebo opakovaným stláčaním alebo pridržaním tlačidiel A9 " ", "+" (obr. 18). Minimálny nasávací výkon odporúčame na jemné tkaniny (napr. záclony, závesy). Maximálny nasávací výkon odporúčame na podlahové krytiny (napr. záťažové koberce). Po ukončení vysávania odpojte vysávač od el. siete. Stlačením tlačidla A8 so symbolom (obr. 19) sa prívod automaticky navinie. Vysávač je možné uchopiť a prenášať za držadlo A12 v horizontálnej polohe alebo za na to uspôsobenú časť vo vertikálnej polohe (obr. 36, 37). Signalizácia plnosti prachového filtra Pokiaľ pri zdvihnutí podlahovej hubice nad vysávanú plochu a nastavení max. nasávacieho výkonu začne signalizácia A11 prerušovane svietiť (blikať), je nutné vymeniť prachový filter (obr. 20). Zmeny stavu signalizácie v priebehu vysávania neberte do úvahy. Výmena prachového filtra Stlačením uzáveru A4 odklopte veko vysávača A3 do aretačnej polohy (obr. 21). Uchopte držiak filtra A17 a ťahom ho vyberte z výsuvného držiaka LiftBAG A13 (obr. 22). Odklopením západky A18 sa prachový filter A19 uvoľní z držiaka (obr. 23). Nový prachový filter vložte do držiaka tak, aby hrana s dvoma výrezmi v kartónovom čele filtra zapadla pod štyri výstupky, následne odohnite západku A18 a kartónové čelo filtra pritlačte na dosadaciu plochu (obr. 24), teraz západku uvoľnite. Miernym zaťahaním za prachový filter skontrolujte správne upevnenie kartónového čela. Držiak s filtrom zasuňte do dvoch drážok vo výsuvnom držiaku LiftBAG a dotlačte až na doraz. Veko vysávača priklopením uzavrite. Ozve sa počuteľné klapnutie. Poznámka Správnym upevnením kartónového čela prachového filtra do držiaka a správnym zasunutím držiaka s filtrom do výsuvného držiaka LiftBAG v nasávacom priestore vysávača dôjde k odisteniu mechanickej bezpečnostnej poistky A16, ktorá umožní uzavrieť veko A3 vysávača. Bezpečnostná poistka A16 nedovolí uzavrieť veko vysávača, pokiaľ zabudnete vložiť prachový (papierový, syntetický alebo textilný) filter. 11

17 Dbajte na to, aby dosadacie plochy a tesniace prvky boli funkčné. Výmena textilného prachového filtra Na všetky vyhotovenia vysávača je možné použiť textilný filter C5. Nie je však dodávaný ako súčasť vyhotovenia, ale je možné si ho zakúpiť zvlášť (ako náhradný diel). Textilný prachový filter plní funkciu papierového/syntetického prachového filtra a plne ho nahrádza. Postup zakladania a vybratia je celkom zhodný s postupom výmeny papierového/syntetického prachového filtra. Textilný prachový filter je určený na opakované použitie. Pri vyprázdňovaní textilného filtra postupujte nasledovne 1) Vyberte filter z držiaka A17, bočným ťahom snímte zaisťovaciu lištu (obr. 25), textilný filter sa roztvorí, nečistoty je možné vysypať a filter je nutné vyklepať (obr. 26). 2) Opačným postupom nasuňte zaisťovaciu lištu. Textilný prachový filter upevnite vyššie popísaným spôsobom späť do držiaka. Dôležité upozornenia Z hygienických dôvodov odporúčame vykonávať vyprázdňovanie filtra mimo obytného priestoru. Textilný prachový filter neperte, nenamáčajte a pod., nepoužívajte poškodený textilný prachový filter! Výmena mikrofiltrov Po naplnení cca 5 ks prachových filtrov je potrebné mikrofiltre vyčistiť, prípadne vymeniť za nové. Použitý prachový papierový/syntetický filter spolu s mikrofiltrami zlikvidujte s bežným domácim odpadom. Výfukový HEPA mikrofilter odporúčame meniť 1x za rok. Náhradné filtre a mikrofiltre zakúpite v sieti predajní ETA elektro. Nasávací mikrofilter Miernym ťahom odklopte mriežku A14 vo výsuvnom držiaku LiftBAG v nasávacom priestore vysávača. (obr. 27). Vyberte mikrofilter A15, nový mikrofilter založte tak, aby hrubšia strana mikrofiltra smerovala do nasávacieho priestoru vysávača. Mriežku priklopením uzavrite. Ozve sa počuteľné klapnutie. Výfukový HEPA mikrofilter Stlačte uzáver A21 v hornej časti zadného krytu A20 a následne kryt odnímte z vysávača (obr. 28). Vyberte ťahom kazetu A22 (obr. 29). Mikrofilter očistite pod tečúcou vlažnou vodou (asi 40 C) napr. pomocou handričky prípadne jemnej kefky a nechajte dokonale oschnúť (obr. 30). Po oschnutí vložte opačným spôsobom kazetu späť do vysávača. Výstupky na zadnom kryte vložte do dvoch otvorov v plášti vysávača a kryt priklopením uzavrite (obr. 31). Ozve sa počuteľné klapnutie. POZOR Na čistenie HEPA mikrofiltra nepoužívajte žiadne agresívne pracie alebo čistiace prostriedky ani horúcu vodu. Čistenie filtra neobnoví jeho pôvodnú farbu, ale filtračné schopnosti áno. Zanedbanie výmeny mikrofiltrov môže viesť k poruche vysávača! Dodržte smer zakladania nasávacích i výfukových mikrofiltrov do vysávača. 12

18 Ukladanie príslušenstva Príslušenstvo (vankúšovú, štrbinovú hubicu a kefu) vložte pod odklopný kryt A1 vo veku (obr. 33). Kryt odklopíte tak, že stlačíte tlačidlo A2. Kryt priklopením uzavrite (obr. 32). Ozve sa počuteľné klapnutie. Zvyšné príslušenstvo, podlahovú hubicu, nasávacie trubice a hadicu, je možné opäť rozložiť alebo ponechať zložené a zavesiť do parkovacích otvorov A24 na zadnej ploche alebo dne vysávača do odkladacej polohy (obr. 34, 35). Keď vysavač odkladáte, podlahovú hubicu prepnite do polohy určenej na vysávanie kobercov, aby sa neohýbali kefy. V. ÚDRŽBA Ukladajte vysávač vždy na suchom mieste, v dostatočnej vzdialenosti od tepelných zdrojov (napr. krb, kachle, vyhrievacie teleso) a nevystavujte ho atmosférickým vplyvom (napr. dážď, slnečné žiarenie). Povrch vysávača ošetrujte mäkkou vlhkou handričkou, nepoužívajte drsné a agresívne čistiace prostriedky! Na zabezpečenie bezporuchového chodu vysávača odporúčame asi po 300 hodinách prevádzky, najdlhšie však po 3 rokoch, dať vykonať kontrolu stavu agregátu a celkového stavu vysávača v odbornej opravovni. Spotrebič skladujte riadne očistený na suchom, bezprašnom mieste mimo dosahu detí a nesvojprávnych osôb. Podlahová/TURBO hubica, el. rotačná kefa Po každom vysávaní skontrolujte vizuálne, či sa na kefách alebo zberačoch nezachytili prípadné nečistoty. Pokiaľ sa táto skutočnosť potvrdí, nečistoty odstráňte. VI. RIEŠENIE PROBLÉMOV Problém Príčina Riešenie Motor sa nezapne Nie je pripojené napájanie Skontrolujte kábel, vidlicu a el. zásuvku Nie je zapnutý spínač I Stlačte tlačidlo spínača I Veko nie je možné Zle vložený prachový Skontrolujte/opravte upevnenie zavrieť filter v držiaku kartónového čela v držiaku aktivovaná Zle vložený držiak Skontrolujte/opravte vloženie držiaka bezpečnostná do výsuvného držiaka do výsuvného držiaka LiftBAG poistka LiftBAG Nasávací výkon je Regulácia je na MIN. Nastavte reguláciu na MAX. nedostatočný Otvorené prisávanie Uzavrite otvor v držadle hadice Plné prachové vrecko Vrecko vymeňte prípadne vyprázdnite Zanesené mikrofiltre Mikrofiltre vymeňte prípadne vyčistite Hubica, nasávacia hadica Odstráňte blokujúce predmety alebo trubica je upchaná. Kábel sa nenavíja Prekrútený kábel Kábel narovnajte späť celý. Vytiahnite cca 50 cm kábla a opäť stlačte tlačidlo VII. EKOLÓGIA Ak to rozmery umožňujú, na všetkých dieloch sú vytlačené znaky materiálov, ktoré sú použité na obalový materiál, komponenty a príslušenstvo, ako aj na ich recyklovanie. 13

19 Uvedené symboly na výrobku alebo v sprievodnej dokumentácii znamenajú, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zdarma. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta (pozrite Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Ak má byť spotrebič definitívne vyradený z činnosti, odporúča sa po jeho odpojení od elektrickej siete odrezať napájací prívod. Spotrebič tak bude nepoužiteľný. Údržbu rozsiahlejšieho charakteru alebo údržbu, ktorá vyžaduje zásah do vnútorných častí spotrebiča, musí vykonať iba špecializovaný servis! Nedodržaním pokynov výrobcu zaniká pravo na záručnú opravu! Prípadné ďalšie informácie o spotrebiči získate na internetovej adrese VIII. TECHNICKÉ ÚDAJE Napätie (V) Príkon (W) Príkon MAX. (W) Spotrebič ochrannej triedy uvedené na typovom štítku spotrebiča uvedený na typovom štítku spotrebiča uvedený na typovom štítku spotrebiča II. Deklarovaná hodnota emisie hluku tohto spotrebiča je 74 db, čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pw. Na výrobok bolo vydané ES vyhlásenie o zhode podľa zákona č. 264/1999 Z. z. v platnom znení. Výrobok spĺňa požiadavky nižšie uvedených nariadení vlády v platnom znení: NV č. 308/2004 Z. z., ktorým sa ustanovujú podrobnosti o technických požiadavkách a postupoch posudzovania zhody pre elektrické zariadenia, ktoré sa používajú v určitom rozsahu napätia (zodpovedá Smernici Rady č. 2006/95/ES v platnom znení). NV č. 194/2005 Z. z. o podrobnostiach o technických požiadavkách na výrobky z hľadiska elektromagnetickej kompatibility (zodpovedá Smernici Rady č. 2004/108/ES v platnom znení). Výrobca si vyhradzuje nepodstatné zmeny od štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Nebezpečenstvo udusenia. PE vrecko odkladajte mimo dosahu detí. Vrecko nie je na hranie. VÝROBCA: ETA a.s., Poličská 444, Hlinsko, Česká republika. VÝHRADNÝ DOVOZCA PRE SR: ETA Slovakia, spol. s r.o., Stará Vajnorská 8, Bratislava 3. 14

20 Electric floor vacuum cleaners eta x861 USER MANUAL GB I. SAFETY PRECAUTIONS - Before first use, please read this manual, look at the figures and keep it for further reference. - Please check if product label data conforms to voltage of your plug socket. - The product is designed for household application and similar purposes! - The appliance is not intended for individuals (including children) of which physical, sensory or mental disability or lack of experience and knowledge disallows safe use of the appliance if not under supervision or if not instructed on the use of the appliance by a person in charge of their safety. Children should be under supervision to avoid playing with the appliance. - Do not bring the suction nozzle or tube end or accessories close to eyes and ears and do not insert them into any body openings! - Do not use the appliance with wet hands or legs! - When cleaning a staircase, do not let the appliance standing higher than you stand! - Do not leave the appliance running without supervision! - Do not immerse the appliance fully or partially to water! - Do not clean without correctly fitted dust filter and micro filters! - Before you start using the vacuum cleaner, please check that all the blocking mechanisms are in the right position. - Do not clean wet or moist floor coverings, do not use the appliance for outdoor spaces! Moisture can penetrate the appliance and serious damage to the appliance may occur. This defect is not covered by the warranty. - Vacuum cleaning of some carpet types may result in generating of static electricity. No static electricity discharge is dangerous to health. - Do not vacuum clean sharp particles (e.g. glass, fragments), hot, flammable, explosive items (e.g. ash, hot cigarette butts, gasoline, thinners) or greases (e.g. oils, lubricating oils). Vacuum cleaning of these particles may result in damage to the dust filter or the appliance. - Do not insert fingers or other things to input and output openings of the appliance. If the openings/elements for air flow are clogged (e.g. the hose), turn the appliance off and clear the clogging. - Pores of the dust filter may be clogged when vacuum cleaning very fine dust (e.g. fine sand, cement dust, plaster). Air permeability will be reduced and the suction performance will drop. In this case, replace the dust filter + micro filters despite the dust filter is not full yet. - For the vacuum cleaner with built-in socket for a rotary brush, please disconnect the appliance power plug from socket before cleaning or maintenance works. - Colour codes are used for the power supply lead. The yellow strip indicates an ideal lead length and the red strip indicates maximum lead length. Do not unwind the lead forcibly after the red strip! - Do not cross over the power supply lead when using the appliance and do not pull the plug out of the socket by drawing the power supply lead. 15

21 - When winding the power supply lead, hold the plug to avoid lashing the lead GB around and potential injury. - If use of an extension cable is needed, please make sure the cable is in perfect condition and conforming to applicable standards. - Should the power supply lead be damaged, it must be replaced by manufacturer, a service technician or similarly qualified person to avoid occurence of dangerous situation. - Do not use the appliance for purposes other than defined and described in this manual! - In order to ensure safety and proper function of the appliance, use only original spare parts and the appliance approved by the manufacturer. - The manufacturer is not responsible for damage caused by improper use of the appliance and accessories and is not liable from warranty for the appliance should the safety precautions given above not be adhered to. Failure to replace or maintain all filters regularly according to the instructions in Chapter IV. USING VACUUM CLEANER and also using non-original filters, the properties of which resulted in failure or damage of the vacuum cleaner is also understood to be improper use of the appliance. For failure-free operation of the appliance, use the tested dust filters and micro-filters recommended by the manufacturer. II. COMPONENTS AND ACCESSORIES OF ETA VACUUM CLEANERS - x861 SERIES (Fig. 1) A - vacuum cleaner A1 - accessories cover A14 - tipping cover (grid) A2 - cover lock button A15 - suction micro filter A3 - suction space cover A16 - safety latch A4 - cover lock closure A17 - filter holder A5 - suction opening A18 - locking latch A6 - electric socket A19 - dust filter (according to type of A7 - START/STOP button the cleaner - paper/synthetic/textile) A8 - supply lead winding button A20 - rear cover (grid) A9 - motor control A21 - cover lock closure A10 - suction output indication A22 - exhaust HEPA micro filter A11 - filter full indication A23 - power supply lead A12 - holder A24 - parking opening (moulded piece) A13 - pull-up holder ( LiftBAG ) B - accessories (standard equipment) B1 - floor nozzle (according to type of cleaner: with/without brush) B2 - suction nozzle with handle B3 - suction tubes (according to type of cleaner: metal/plastic, two-piece/telescopic) C - accessories (optional equipment) C1 - pillow nozzle (according to type of cleaner YES/NO) C2 - pillow nozzle brush (according to type of cleaner YES/NO) C3 - slot telescopic nozzle (according to type of cleaner YES/NO) 16

22 C4 - adapter for cleaning of hard floor coverings (according to type of cleaner YES/NO) C5 - textile filter (according to type of cleaner YES/NO, type ETA ) C6 - TURBO nozzle (according to type of cleaner YES/NO) C7 - electric rotary brush (according to type of cleaner YES/NO) C8 - narrow floor nozzle (according to type of cleaner YES/NO) GB Note For all types of the vacuum cleaners, optional equipment C4, C5, C6, C7 a C8 is available. III. PREPARING FOR OPERATION Hose - Connect the hose B2 to the appliance by inserting the end piece to the suction opening A5 to maximum position (Fig. 2). You will hear a click sound. - Disconnect the hose by pressing buttons on the end piece and pull slightly the hose out (Fig. 3). Hose handle - Move the blocking o-ring towards the hose (you will hear a clicking sound), then remove the handle from the hose by pulling it slightly (figure 4). - Move the handle in the opposite direction when you want to connect the handle with the hose. Telescopic tube - You can connect the tube B3 with the hose by slight pushing the handle B2 to the tube. You will remove the tube by opposite movement (fig. 5). - The telescopic tube allows length setting according to your figure. Press the lock pin in the direction of arrow and extract or retract the tube length you require (Fig. 6). Release the lock pin to fix the tube length. In pulling out, keep the tube in the safe distance from your face as the tube is very long. Floor nozzle, TURBO nozzle, narrow nozzle, electric rotary brush - Connect and disconnect the accessories (B1, C6, C7, C8) identically to connection and disconnection of the tube. Adapter for cleaning of hard floors (C4) - Put the front part of the floor nozzle B1 under two notches and then tilt the adapter C4 to the nozzle and fix (Fig. 7). You will hear a click sound. - Disconnect the adapter from the floor nozzle in reverse order. Slot/pillow nozzle, brush - Connect and disconnect the accessories (C1, C2, C3) identically to connection and disconnection of the tube. You can connect the appliance directly to the hose handle or to the telescopic tube. 17

23 Built-in electric socket GB The socket is a power source (e.g. for electric rotary nozzle, beater or similar devices up to maximum input power 70 W). Connect plug to the socket A6 (Fig. 8), fix the power supply lead to the hose and nozzle using clips (Fig. 9). The nozzle starts automatically after turning the appliance on. IV. USE OF THE APPLIANCE Unpack the vacuum cleaner and accessories. Unwind required length of power supply lead A23 from the appliance and connect the plug to electric socket. Assemble accessories of the vacuum cleaner. If your appliance type includes the telescopic suction tube, adjust its length according to your body height (Fig. 6). The floor nozzle is intended for cleaning of carpets or smooth floors (Fig. 10). If the floor nozzle is equipped with a brush, pull it out when cleaning hard floor covering by switching the flap over. Assemble the slot nozzle according to (Fig. 11) and it is used for cleaning of hard-to-reach places (Fig. 12). The pillow nozzle or the pillow nozzle with a brush (Fig. 13) attached allows you to clean various types of furniture (Fig. 14, 15). To turn on and off the vacuum cleaner, press switch A7 with " I " indication (Fig. 17). To control the suction power, operate the controls on the hose holder B2 (Fig. 16) or press or hold repeatedly buttons A9 " ", "+" (Fig. 18). Minimum suction power is recommended for fine fabrics (e.g. curtains, drapes). Maximum suction power is recommended for floor coverings (e.g. heavy loaded carpets). Disconnect the appliance from the power socket after you have finished. Press the button A8 labelled (Fig. 19) to rewind the power supply lead back. The appliance can be grasped and transported using the holder A12 in horizontal position or using appropriate part for vertical position (Fig. 36, 37). Dust filter full indication Replace the dust filter (Fig. 20) if you lift the floor nozzle above the floor with maximum suction power setting and the indication A11 intermittently lights (flashes). Do not take into account changes to the indication during vacuum cleaning. Replacement of dust filter Press the closure A4 to remove the cover A3 to locked position (Fig. 21). Grasp the filter holder A17 and pull to remove it from the LiftBAG A13 (Fig. 22). Tilt the latch A18 to release the dust filter A19 from the holder (Fig. 23). Insert a new dust filter to the holder so that the edge with two cut outs in the cardboard filter front end side locks under four notches, then tilt the latch A18 and push the cardboard filter front end to contact surface (Fig. 24), now release the latch. Slightly pull the dust filter out to check correct position of the cardboard front end. Insert the holder with the filter to two slots in the LiftBAG and push to maximum position. Close the appliance cover. You will hear a click sound. Note - Correct installation of the cardboard front end to the holder and proper installation of the filter holder to the LiftBAG in the suction area of the vacuum cleaner will disengage mechanical safety latch A16 for closing the appliance cover A3. - The safety latch A16 will not allow closing the appliance cover if you forget to insert a new dust (paper/synthetic/textile) filter. - Please pay attention the contact surfaces and seals are functioning. 18

24 Replacement of textile dust filter Textile filter C5 can be used for all appliance types. This filter type is not standard accessory, you have to buy it separately (as spare part). The textile dust filter has function identical to paper/synthetic dust filter and replaces it fully. Procedure for filter replacement is identical to the procedure applicable to paper/synthetic dust filter. The textile dust filter is intended for repeated use. To empty the textile filter, proceed as follows: 1) Remove the filter from the holder A17, remove the locking guide by sideways movement (Fig. 25), the textile filter will open, the filter may be emptied and the filter needs to be dusted (Fig. 26). 2) Install the guide in reverse order. Fix the textile dust cover back to the holder. Important note - For health reasons, we recommend emptying the filter outside residential spaces. - Do not wash or soak the dust filter etc., do not use the textile dust filter if damaged! Replacement of the micro filters Clean or replace the micro filters after emptying the dust filter five times. Dispose off the used dust paper/synthetic filter as well as the micro filters with ordinary household waste. Replace the HEPA micro filter annually. Spare parts and micro filters are available in our ETA shops. Suction micro filter Slightly pull out the grid A14 in the LiftBAG in the suction area of the vacuum cleaner. (Fig. 27). Remove the micro filter A15, install the new micro filter so that the coarser side faces towards the suction area of the vacuum cleaner. Close the grid. You will hear a click sound. Exhaust HEPA micro filter Press the closure A21 in the upper part of the rear cover A20 and then remove the cover from the appliance (Fig. 28). Remove the cartridge A22 (Fig. 29). Clean the micro filter under running lukewarm wate (about 40 C) e.g. using a rag or a fine brush and let the filter dry thoroughly (Fig. 30). Then, insert the cartridge back to the appliance. Put notches in the rear cover to two holes in the appliance housing and close the cover (Fig. 31). You will hear a click sound. ATTENTION - Do not use aggressive washing or cleaning detergents or hot water for cleaning the HEPA micro filter. - Cleaning the filter will not restore its original colour, but it will restore its filtration properties. - Failure to replace the micro filters may result in damage to the vacuum cleaner! Follow the direction of installation of suction and exhaust micro filters in the appliance. Storing the accessories Store the accessories (pillow, slot nozzle and brush) under the cover A1 (Fig. 33). Open the cover by pressing button A2. Close the cover (Fig. 32) You will hear a click sound. 19 GB
