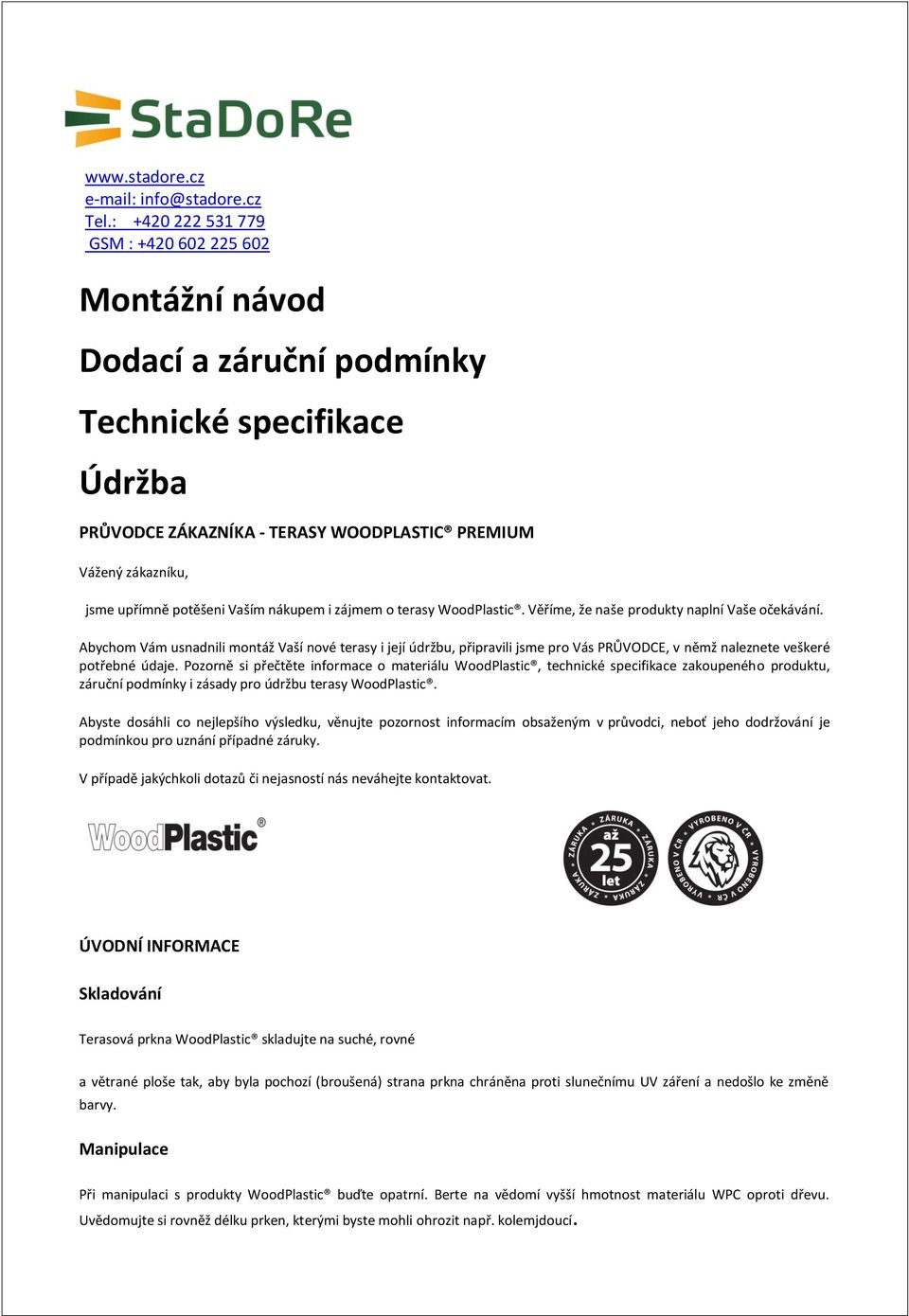

1 Tel.: GSM : Montážní návod Dodací a záruční podmínky Technické specifikace Údržba PRŮVODCE ZÁKAZNÍKA - TERASY WOODPLASTIC PREMIUM Vážený zákazníku, jsme upřímně potěšeni Vaším nákupem i zájmem o terasy WoodPlastic. Věříme, že naše produkty naplní Vaše očekávání. Abychom Vám usnadnili montáž Vaší nové terasy i její údržbu, připravili jsme pro Vás PRŮVODCE, v němž naleznete veškeré potřebné údaje. Pozorně si přečtěte informace o materiálu WoodPlastic, technické specifikace zakoupeného produktu, záruční podmínky i zásady pro údržbu terasy WoodPlastic. Abyste dosáhli co nejlepšího výsledku, věnujte pozornost informacím obsaženým v průvodci, neboť jeho dodržování je podmínkou pro uznání případné záruky. V případě jakýchkoli dotazů či nejasností nás neváhejte kontaktovat. ÚVODNÍ INFORMACE Skladování Terasová prkna WoodPlastic skladujte na suché, rovné a větrané ploše tak, aby byla pochozí (broušená) strana prkna chráněna proti slunečnímu UV záření a nedošlo ke změně barvy. Manipulace Při manipulaci s produkty WoodPlastic buďte opatrní. Berte na vědomí vyšší hmotnost materiálu WPC oproti dřevu. Uvědomujte si rovněž délku prken, kterými byste mohli ohrozit např. kolemjdoucí.

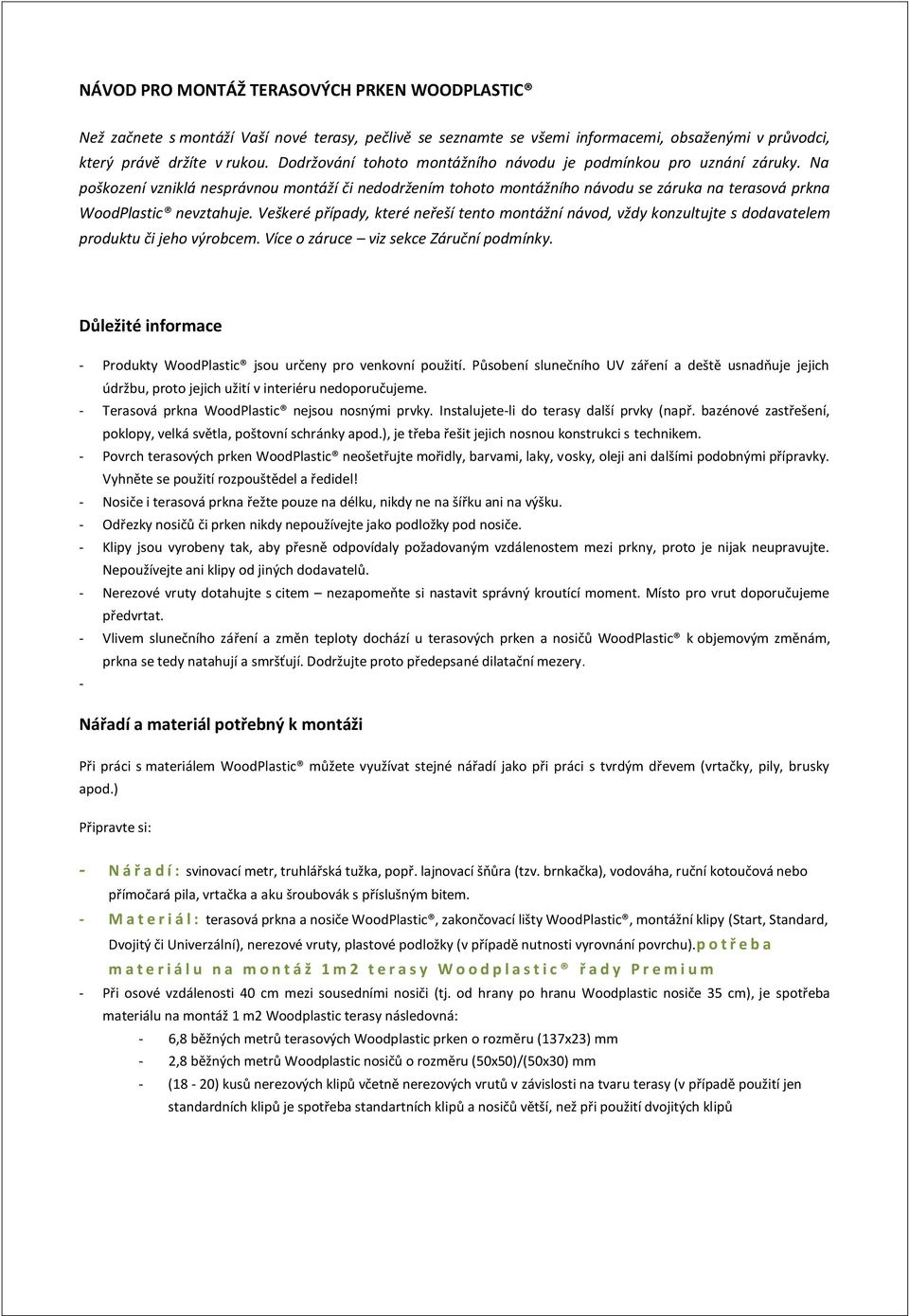

2 NÁVOD PRO MONTÁŽ TERASOVÝCH PRKEN WOODPLASTIC Než začnete s montáží Vaší nové terasy, pečlivě se seznamte se všemi informacemi, obsaženými v průvodci, který právě držíte v rukou. Dodržování tohoto montážního návodu je podmínkou pro uznání záruky. Na poškození vzniklá nesprávnou montáží či nedodržením tohoto montážního návodu se záruka na terasová prkna WoodPlastic nevztahuje. Veškeré případy, které neřeší tento montážní návod, vždy konzultujte s dodavatelem produktu či jeho výrobcem. Více o záruce viz sekce Záruční podmínky. Důležité informace - Produkty WoodPlastic jsou určeny pro venkovní použití. Působení slunečního UV záření a deště usnadňuje jejich údržbu, proto jejich užití v interiéru nedoporučujeme. - Terasová prkna WoodPlastic nejsou nosnými prvky. Instalujete-li do terasy další prvky (např. bazénové zastřešení, poklopy, velká světla, poštovní schránky apod.), je třeba řešit jejich nosnou konstrukci s technikem. - Povrch terasových prken WoodPlastic neošetřujte mořidly, barvami, laky, vosky, oleji ani dalšími podobnými přípravky. Vyhněte se použití rozpouštědel a ředidel! - Nosiče i terasová prkna řežte pouze na délku, nikdy ne na šířku ani na výšku. - Odřezky nosičů či prken nikdy nepoužívejte jako podložky pod nosiče. - Klipy jsou vyrobeny tak, aby přesně odpovídaly požadovaným vzdálenostem mezi prkny, proto je nijak neupravujte. Nepoužívejte ani klipy od jiných dodavatelů. - Nerezové vruty dotahujte s citem nezapomeňte si nastavit správný kroutící moment. Místo pro vrut doporučujeme předvrtat. - Vlivem slunečního záření a změn teploty dochází u terasových prken a nosičů WoodPlastic k objemovým změnám, prkna se tedy natahují a smršťují. Dodržujte proto předepsané dilatační mezery. - Nářadí a materiál potřebný k montáži Při práci s materiálem WoodPlastic můžete využívat stejné nářadí jako při práci s tvrdým dřevem (vrtačky, pily, brusky apod.) Připravte si: - N á ř a d í : svinovací metr, truhlářská tužka, popř. lajnovací šňůra (tzv. brnkačka), vodováha, ruční kotoučová nebo přímočará pila, vrtačka a aku šroubovák s příslušným bitem. - M a t e r i á l : terasová prkna a nosiče WoodPlastic, zakončovací lišty WoodPlastic, montážní klipy (Start, Standard, Dvojitý či Univerzální), nerezové vruty, plastové podložky (v případě nutnosti vyrovnání povrchu).p o t ř e b a m a t e r i á l u n a m o n t á ž 1 m 2 t e r a s y W o o d p l a s t i c ř a d y P r e m i u m - Při osové vzdálenosti 40 cm mezi sousedními nosiči (tj. od hrany po hranu Woodplastic nosiče 35 cm), je spotřeba materiálu na montáž 1 m2 Woodplastic terasy následovná: - 6,8 běžných metrů terasových Woodplastic prken o rozměru (137x23) mm - 2,8 běžných metrů Woodplastic nosičů o rozměru (50x50)/(50x30) mm - (18-20) kusů nerezových klipů včetně nerezových vrutů v závislosti na tvaru terasy (v případě použití jen standardních klipů je spotřeba standartních klipů a nosičů větší, než při použití dvojitých klipů

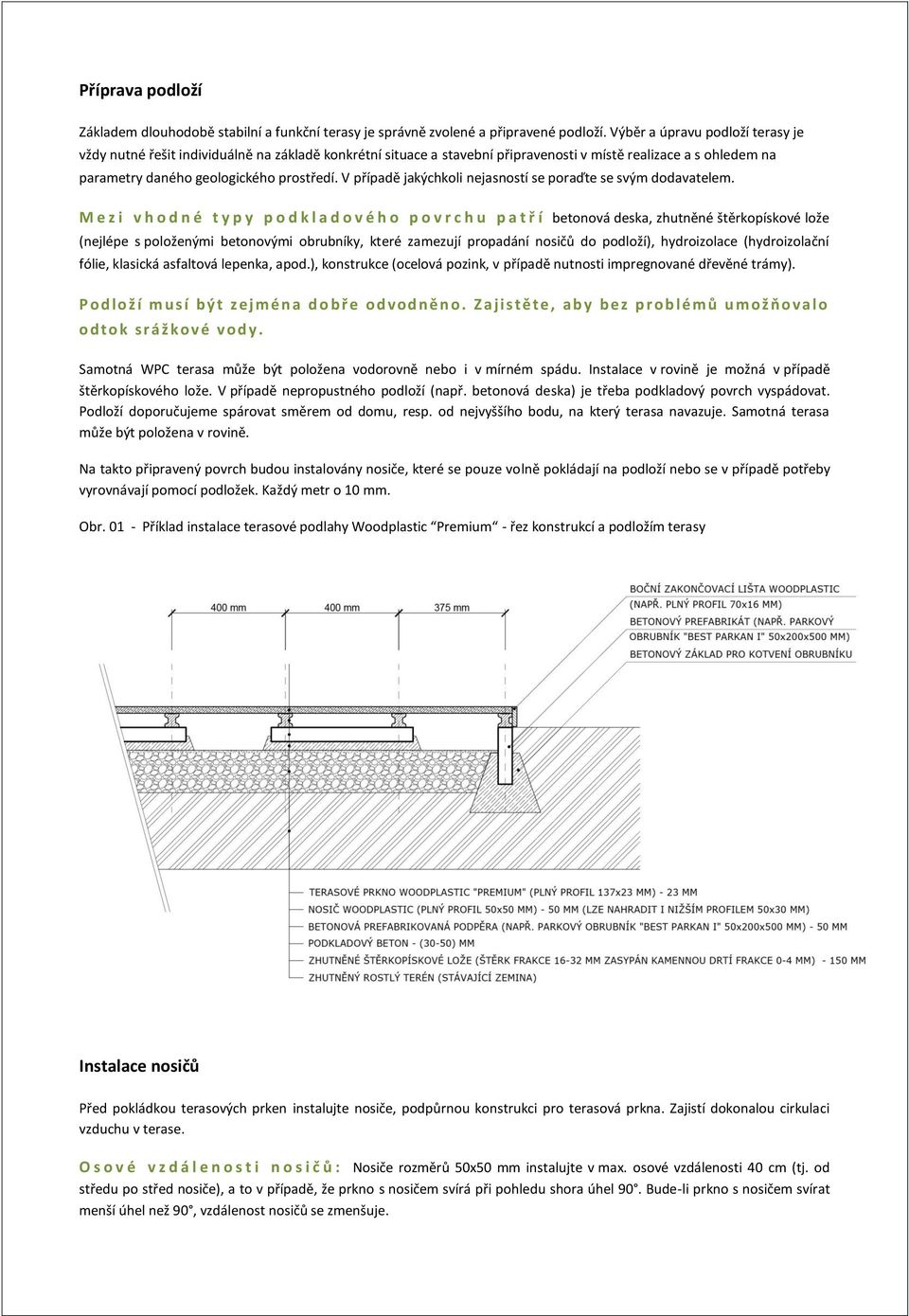

3 Příprava podloží Základem dlouhodobě stabilní a funkční terasy je správně zvolené a připravené podloží. Výběr a úpravu podloží terasy je vždy nutné řešit individuálně na základě konkrétní situace a stavební připravenosti v místě realizace a s ohledem na parametry daného geologického prostředí. V případě jakýchkoli nejasností se poraďte se svým dodavatelem. M e z i v h o d n é t y p y p o d k l a d o v é h o p o v r c h u p a t ř í betonová deska, zhutněné štěrkopískové lože (nejlépe s položenými betonovými obrubníky, které zamezují propadání nosičů do podloží), hydroizolace (hydroizolační fólie, klasická asfaltová lepenka, apod.), konstrukce (ocelová pozink, v případě nutnosti impregnované dřevěné trámy). P o d loží m u s í b ý t z e j m é n a d o b ř e o d vod n ě n o. Z a j istěte, aby bez problémů umožňova lo o d tok srážkové v o d y. Samotná WPC terasa může být položena vodorovně nebo i v mírném spádu. Instalace v rovině je možná v případě štěrkopískového lože. V případě nepropustného podloží (např. betonová deska) je třeba podkladový povrch vyspádovat. Podloží doporučujeme spárovat směrem od domu, resp. od nejvyššího bodu, na který terasa navazuje. Samotná terasa může být položena v rovině. Na takto připravený povrch budou instalovány nosiče, které se pouze volně pokládají na podloží nebo se v případě potřeby vyrovnávají pomocí podložek. Každý metr o 10 mm. Obr Příklad instalace terasové podlahy Woodplastic Premium - řez konstrukcí a podložím terasy Instalace nosičů Před pokládkou terasových prken instalujte nosiče, podpůrnou konstrukci pro terasová prkna. Zajistí dokonalou cirkulaci vzduchu v terase. O s o v é v z d á l e n o s t i n o s i č ů : Nosiče rozměrů 50x50 mm instalujte v max. osové vzdálenosti 40 cm (tj. od středu po střed nosiče), a to v případě, že prkno s nosičem svírá při pohledu shora úhel 90. Bude-li prkno s nosičem svírat menší úhel než 90, vzdálenost nosičů se zmenšuje.

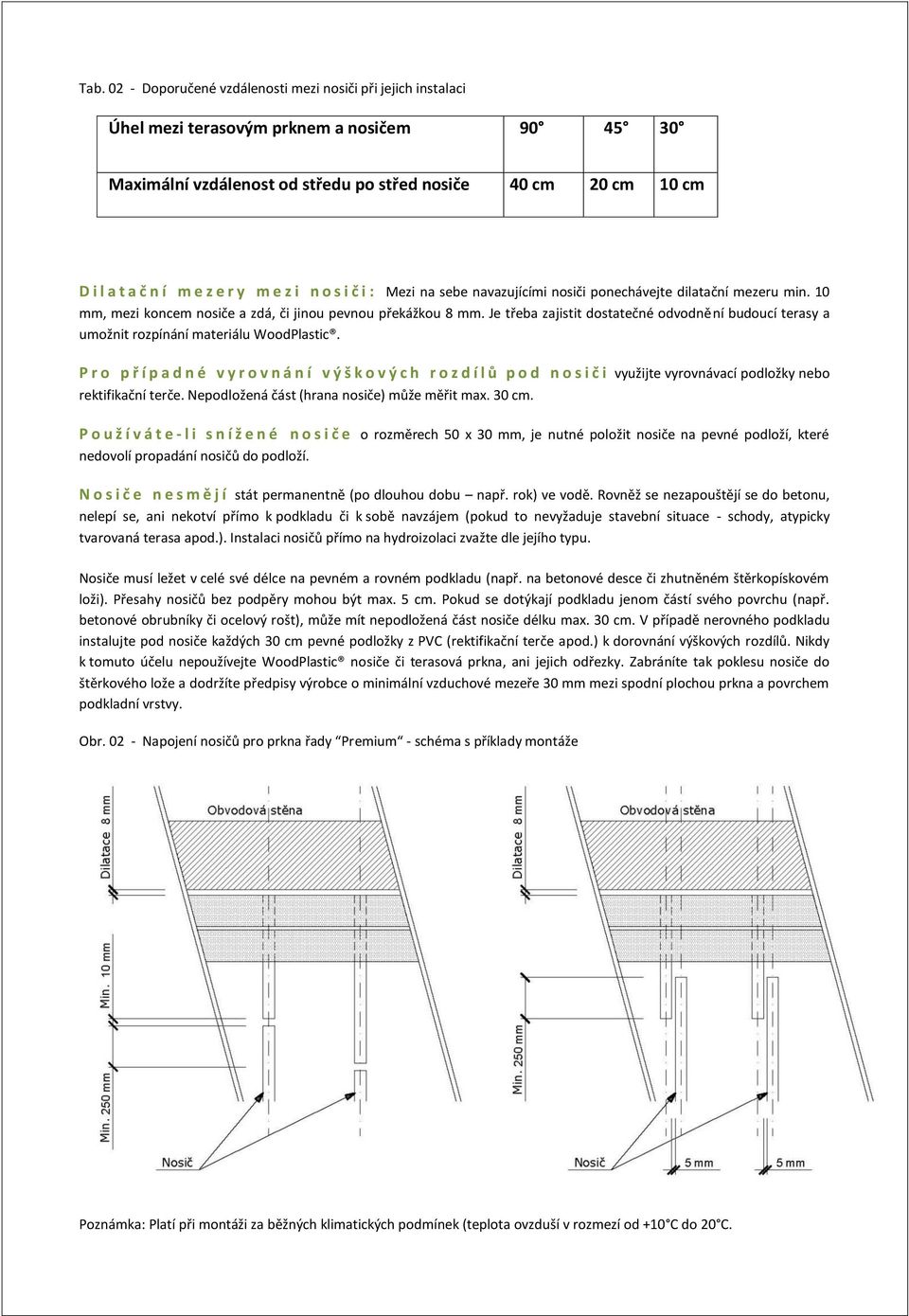

4 Tab Doporučené vzdálenosti mezi nosiči při jejich instalaci Úhel mezi terasovým prknem a nosičem Maximální vzdálenost od středu po střed nosiče 40 cm 20 cm 10 cm D i l a t a č n í m e z e r y m e z i n o s i č i : Mezi na sebe navazujícími nosiči ponechávejte dilatační mezeru min. 10 mm, mezi koncem nosiče a zdá, či jinou pevnou překážkou 8 mm. Je třeba zajistit dostatečné odvodnění budoucí terasy a umožnit rozpínání materiálu WoodPlastic. P r o p ř í p a d n é v y r o v n á n í v ý š k o v ý c h r o z d í l ů p o d n o s i č i využijte vyrovnávací podložky nebo rektifikační terče. Nepodložená část (hrana nosiče) může měřit max. 30 cm. P o u ž í v á t e - li s n í ž e n é n o s i č e o rozměrech 50 x 30 mm, je nutné položit nosiče na pevné podloží, které nedovolí propadání nosičů do podloží. N o s i č e n e s m ě j í stát permanentně (po dlouhou dobu např. rok) ve vodě. Rovněž se nezapouštějí se do betonu, nelepí se, ani nekotví přímo k podkladu či k sobě navzájem (pokud to nevyžaduje stavební situace - schody, atypicky tvarovaná terasa apod.). Instalaci nosičů přímo na hydroizolaci zvažte dle jejího typu. Nosiče musí ležet v celé své délce na pevném a rovném podkladu (např. na betonové desce či zhutněném štěrkopískovém loži). Přesahy nosičů bez podpěry mohou být max. 5 cm. Pokud se dotýkají podkladu jenom částí svého povrchu (např. betonové obrubníky či ocelový rošt), může mít nepodložená část nosiče délku max. 30 cm. V případě nerovného podkladu instalujte pod nosiče každých 30 cm pevné podložky z PVC (rektifikační terče apod.) k dorovnání výškových rozdílů. Nikdy k tomuto účelu nepoužívejte WoodPlastic nosiče či terasová prkna, ani jejich odřezky. Zabráníte tak poklesu nosiče do štěrkového lože a dodržíte předpisy výrobce o minimální vzduchové mezeře 30 mm mezi spodní plochou prkna a povrchem podkladní vrstvy. Obr Napojení nosičů pro prkna řady Premium - schéma s příklady montáže Poznámka: Platí při montáži za běžných klimatických podmínek (teplota ovzduší v rozmezí od +10 C do 20 C.

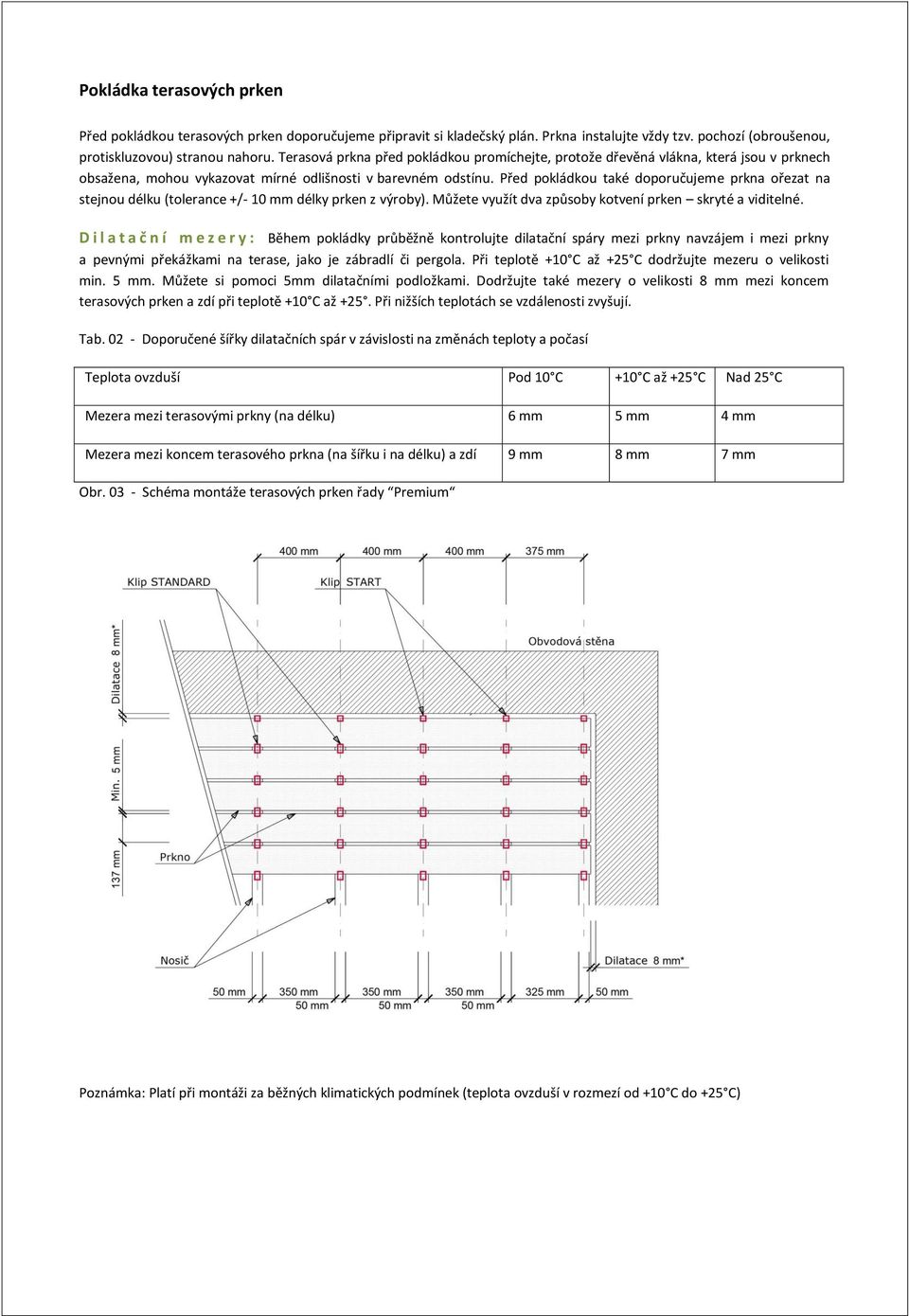

5 Pokládka terasových prken Před pokládkou terasových prken doporučujeme připravit si kladečský plán. Prkna instalujte vždy tzv. pochozí (obroušenou, protiskluzovou) stranou nahoru. Terasová prkna před pokládkou promíchejte, protože dřevěná vlákna, která jsou v prknech obsažena, mohou vykazovat mírné odlišnosti v barevném odstínu. Před pokládkou také doporučujeme prkna ořezat na stejnou délku (tolerance +/- 10 mm délky prken z výroby). Můžete využít dva způsoby kotvení prken skryté a viditelné. D i l a t a č n í m e z e r y : Během pokládky průběžně kontrolujte dilatační spáry mezi prkny navzájem i mezi prkny a pevnými překážkami na terase, jako je zábradlí či pergola. Při teplotě +10 C až +25 C dodržujte mezeru o velikosti min. 5 mm. Můžete si pomoci 5mm dilatačními podložkami. Dodržujte také mezery o velikosti 8 mm mezi koncem terasových prken a zdí při teplotě +10 C až +25. Při nižších teplotách se vzdálenosti zvyšují. Tab Doporučené šířky dilatačních spár v závislosti na změnách teploty a počasí Teplota ovzduší Pod 10 C +10 C až +25 C Nad 25 C Mezera mezi terasovými prkny (na délku) 6 mm 5 mm 4 mm Mezera mezi koncem terasového prkna (na šířku i na délku) a zdí 9 mm 8 mm 7 mm Obr Schéma montáže terasových prken řady Premium Poznámka: Platí při montáži za běžných klimatických podmínek (teplota ovzduší v rozmezí od +10 C do +25 C)

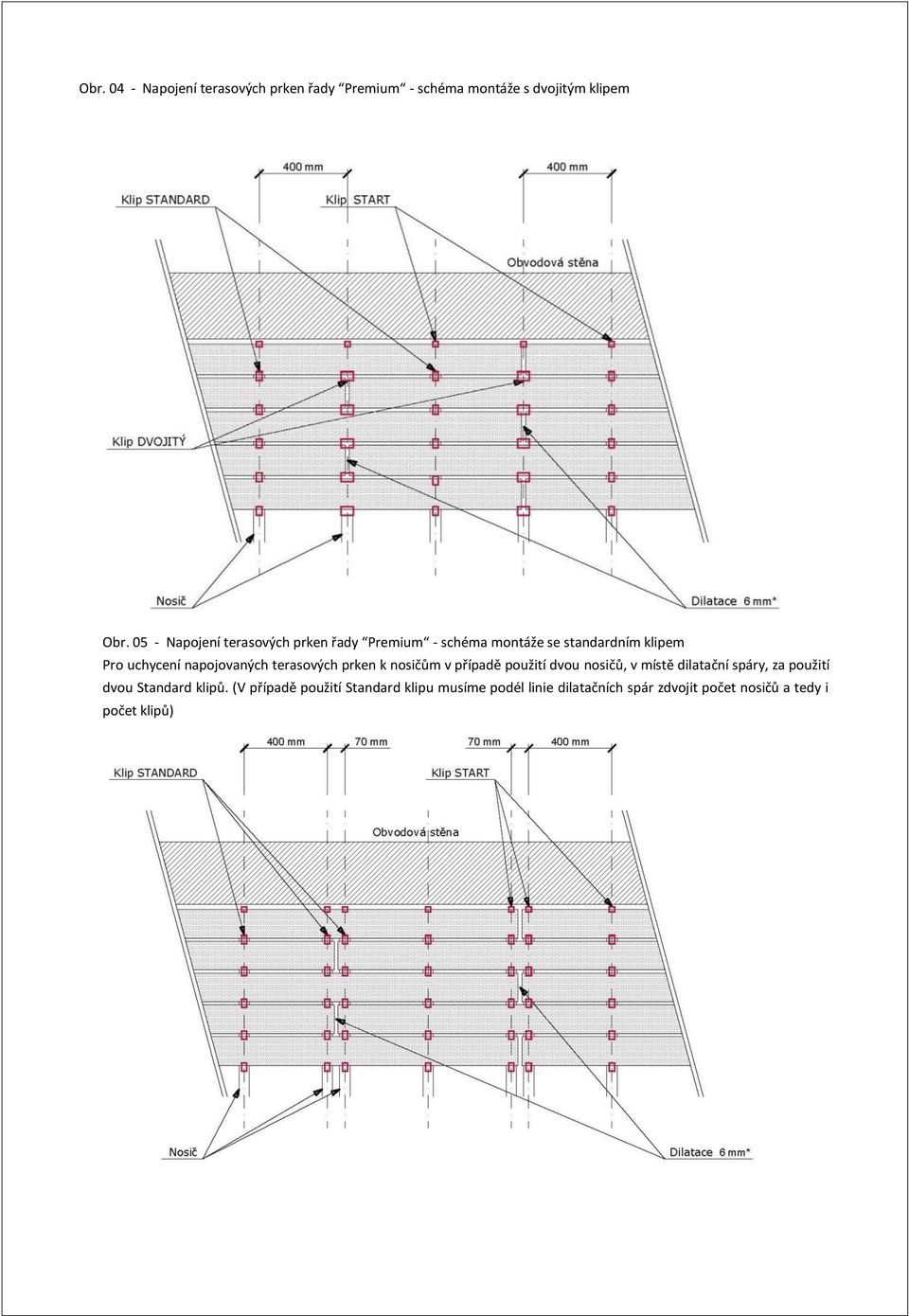

6 Obr Napojení terasových prken řady Premium - schéma montáže s dvojitým klipem Obr Napojení terasových prken řady Premium - schéma montáže se standardním klipem Pro uchycení napojovaných terasových prken k nosičům v případě použití dvou nosičů, v místě dilatační spáry, za použití dvou Standard klipů. (V případě použití Standard klipu musíme podél linie dilatačních spár zdvojit počet nosičů a tedy i počet klipů)

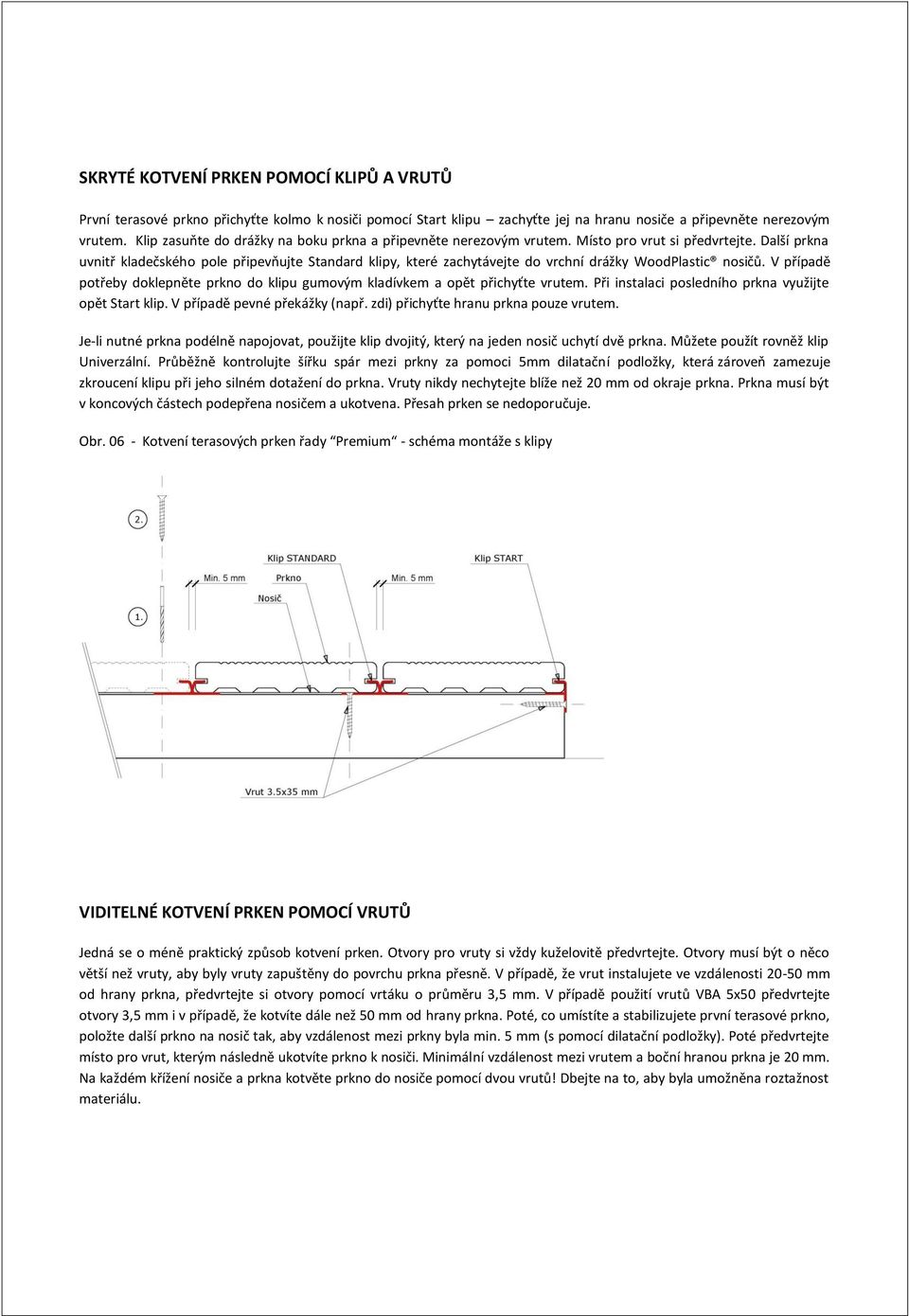

7 SKRYTÉ KOTVENÍ PRKEN POMOCÍ KLIPŮ A VRUTŮ První terasové prkno přichyťte kolmo k nosiči pomocí Start klipu zachyťte jej na hranu nosiče a připevněte nerezovým vrutem. Klip zasuňte do drážky na boku prkna a připevněte nerezovým vrutem. Místo pro vrut si předvrtejte. Další prkna uvnitř kladečského pole připevňujte Standard klipy, které zachytávejte do vrchní drážky WoodPlastic nosičů. V případě potřeby doklepněte prkno do klipu gumovým kladívkem a opět přichyťte vrutem. Při instalaci posledního prkna využijte opět Start klip. V případě pevné překážky (např. zdi) přichyťte hranu prkna pouze vrutem. Je-li nutné prkna podélně napojovat, použijte klip dvojitý, který na jeden nosič uchytí dvě prkna. Můžete použít rovněž klip Univerzální. Průběžně kontrolujte šířku spár mezi prkny za pomoci 5mm dilatační podložky, která zároveň zamezuje zkroucení klipu při jeho silném dotažení do prkna. Vruty nikdy nechytejte blíže než 20 mm od okraje prkna. Prkna musí být v koncových částech podepřena nosičem a ukotvena. Přesah prken se nedoporučuje. Obr Kotvení terasových prken řady Premium - schéma montáže s klipy VIDITELNÉ KOTVENÍ PRKEN POMOCÍ VRUTŮ Jedná se o méně praktický způsob kotvení prken. Otvory pro vruty si vždy kuželovitě předvrtejte. Otvory musí být o něco větší než vruty, aby byly vruty zapuštěny do povrchu prkna přesně. V případě, že vrut instalujete ve vzdálenosti mm od hrany prkna, předvrtejte si otvory pomocí vrtáku o průměru 3,5 mm. V případě použití vrutů VBA 5x50 předvrtejte otvory 3,5 mm i v případě, že kotvíte dále než 50 mm od hrany prkna. Poté, co umístíte a stabilizujete první terasové prkno, položte další prkno na nosič tak, aby vzdálenost mezi prkny byla min. 5 mm (s pomocí dilatační podložky). Poté předvrtejte místo pro vrut, kterým následně ukotvíte prkno k nosiči. Minimální vzdálenost mezi vrutem a boční hranou prkna je 20 mm. Na každém křížení nosiče a prkna kotvěte prkno do nosiče pomocí dvou vrutů! Dbejte na to, aby byla umožněna roztažnost materiálu.

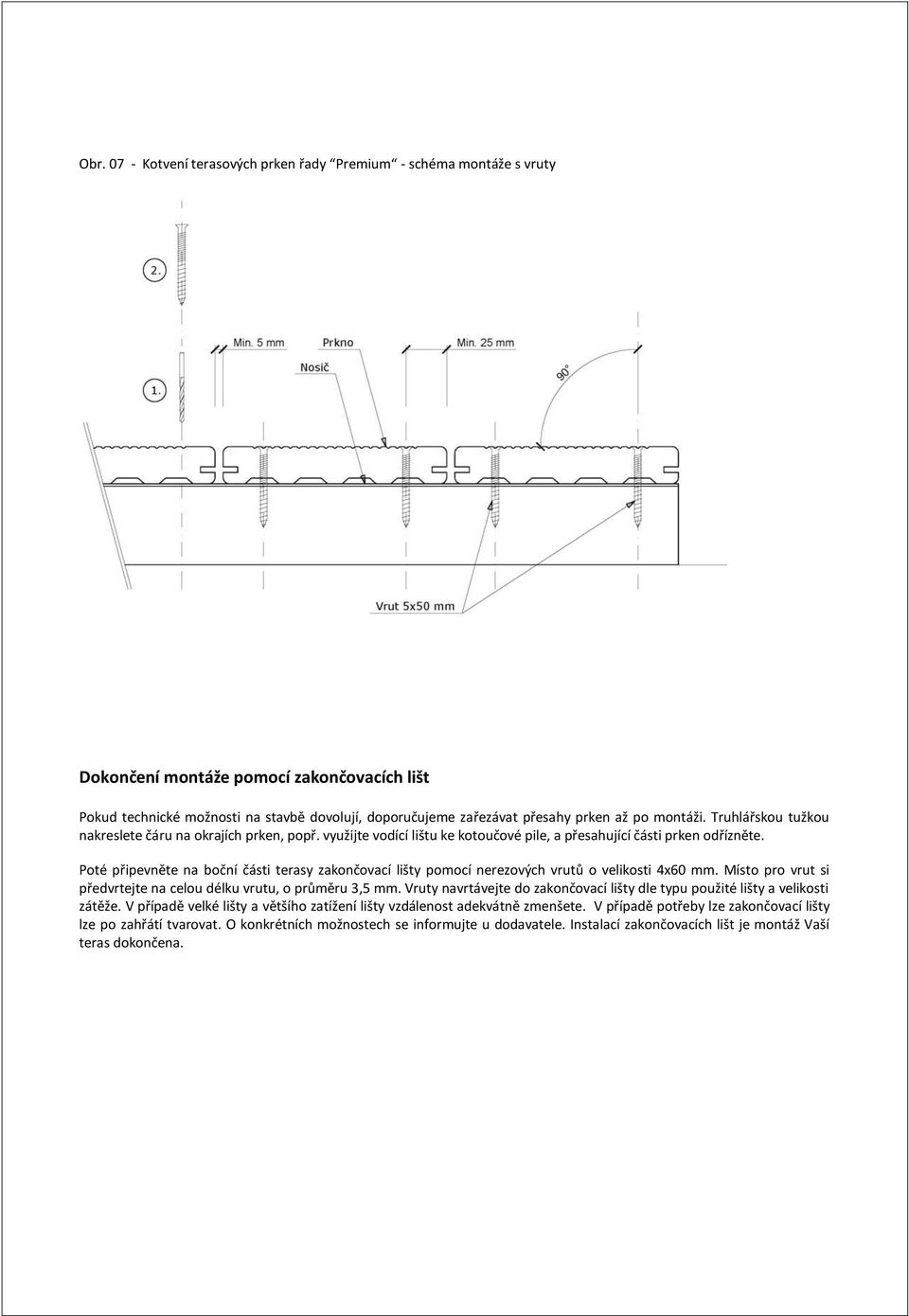

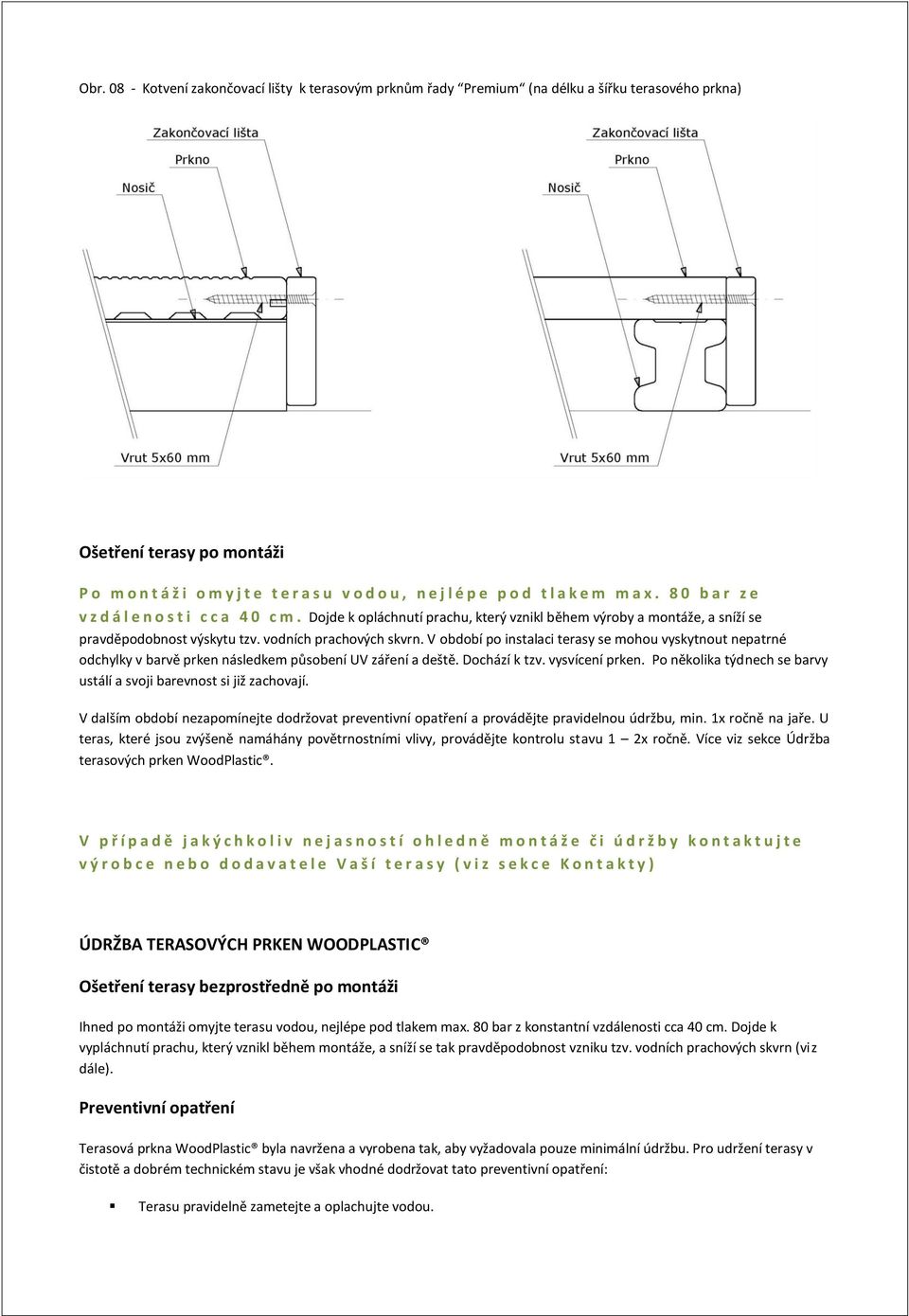

8 Obr Kotvení terasových prken řady Premium - schéma montáže s vruty Dokončení montáže pomocí zakončovacích lišt Pokud technické možnosti na stavbě dovolují, doporučujeme zařezávat přesahy prken až po montáži. Truhlářskou tužkou nakreslete čáru na okrajích prken, popř. využijte vodící lištu ke kotoučové pile, a přesahující části prken odřízněte. Poté připevněte na boční části terasy zakončovací lišty pomocí nerezových vrutů o velikosti 4x60 mm. Místo pro vrut si předvrtejte na celou délku vrutu, o průměru 3,5 mm. Vruty navrtávejte do zakončovací lišty dle typu použité lišty a velikosti zátěže. V případě velké lišty a většího zatížení lišty vzdálenost adekvátně zmenšete. V případě potřeby lze zakončovací lišty lze po zahřátí tvarovat. O konkrétních možnostech se informujte u dodavatele. Instalací zakončovacích lišt je montáž Vaší teras dokončena.

9 Obr Kotvení zakončovací lišty k terasovým prknům řady Premium (na délku a šířku terasového prkna) Ošetření terasy po montáži P o m o n t á ž i o m y j t e t e r a s u v o d o u, n e j l é p e p o d t l a k e m m a x. 8 0 b a r z e v z d á l e n o s t i c c a 4 0 c m. Dojde k opláchnutí prachu, který vznikl během výroby a montáže, a sníží se pravděpodobnost výskytu tzv. vodních prachových skvrn. V období po instalaci terasy se mohou vyskytnout nepatrné odchylky v barvě prken následkem působení UV záření a deště. Dochází k tzv. vysvícení prken. Po několika týdnech se barvy ustálí a svoji barevnost si již zachovají. V dalším období nezapomínejte dodržovat preventivní opatření a provádějte pravidelnou údržbu, min. 1x ročně na jaře. U teras, které jsou zvýšeně namáhány povětrnostními vlivy, provádějte kontrolu stavu 1 2x ročně. Více viz sekce Údržba terasových prken WoodPlastic. V p ř í p a d ě j a k ý c h k o l i v n e j a s n o s t í o h l e d n ě m o n t á ž e č i ú d r ž b y k o n t a k t u j t e v ý r o b c e n e b o d o d a v a t e l e V a š í t e r a s y ( v i z s e k c e K o n t a k t y ) ÚDRŽBA TERASOVÝCH PRKEN WOODPLASTIC Ošetření terasy bezprostředně po montáži Ihned po montáži omyjte terasu vodou, nejlépe pod tlakem max. 80 bar z konstantní vzdálenosti cca 40 cm. Dojde k vypláchnutí prachu, který vznikl během montáže, a sníží se tak pravděpodobnost vzniku tzv. vodních prachových skvrn (viz dále). Preventivní opatření Terasová prkna WoodPlastic byla navržena a vyrobena tak, aby vyžadovala pouze minimální údržbu. Pro udržení terasy v čistotě a dobrém technickém stavu je však vhodné dodržovat tato preventivní opatření: Terasu pravidelně zametejte a oplachujte vodou.

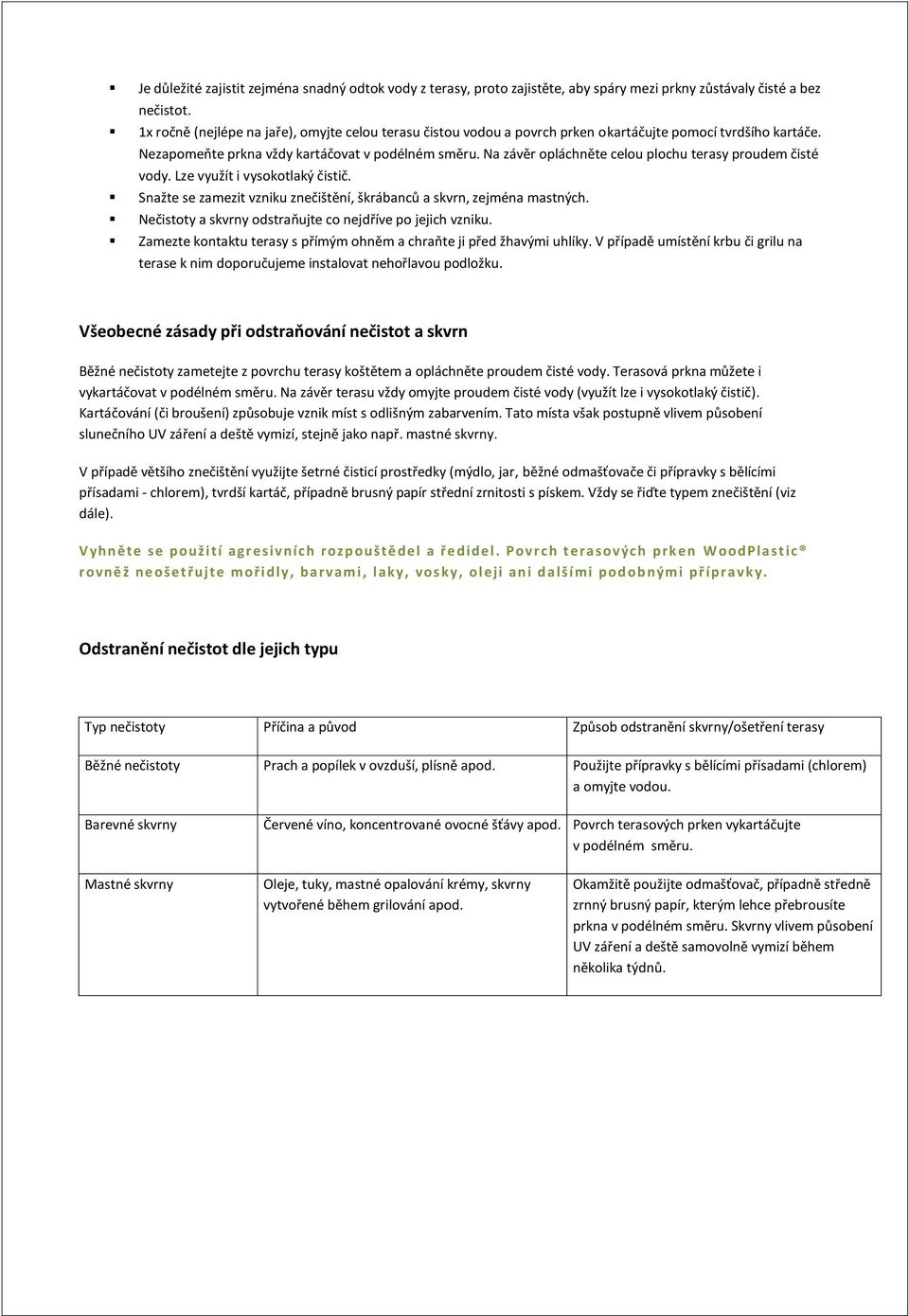

10 Je důležité zajistit zejména snadný odtok vody z terasy, proto zajistěte, aby spáry mezi prkny zůstávaly čisté a bez nečistot. 1x ročně (nejlépe na jaře), omyjte celou terasu čistou vodou a povrch prken okartáčujte pomocí tvrdšího kartáče. Nezapomeňte prkna vždy kartáčovat v podélném směru. Na závěr opláchněte celou plochu terasy proudem čisté vody. Lze využít i vysokotlaký čistič. Snažte se zamezit vzniku znečištění, škrábanců a skvrn, zejména mastných. Nečistoty a skvrny odstraňujte co nejdříve po jejich vzniku. Zamezte kontaktu terasy s přímým ohněm a chraňte ji před žhavými uhlíky. V případě umístění krbu či grilu na terase k nim doporučujeme instalovat nehořlavou podložku. Všeobecné zásady při odstraňování nečistot a skvrn Běžné nečistoty zametejte z povrchu terasy koštětem a opláchněte proudem čisté vody. Terasová prkna můžete i vykartáčovat v podélném směru. Na závěr terasu vždy omyjte proudem čisté vody (využít lze i vysokotlaký čistič). Kartáčování (či broušení) způsobuje vznik míst s odlišným zabarvením. Tato místa však postupně vlivem působení slunečního UV záření a deště vymizí, stejně jako např. mastné skvrny. V případě většího znečištění využijte šetrné čisticí prostředky (mýdlo, jar, běžné odmašťovače či přípravky s bělícími přísadami - chlorem), tvrdší kartáč, případně brusný papír střední zrnitosti s pískem. Vždy se řiďte typem znečištění (viz dále). V yhně t e se použití agresivních rozpouštěde l a ředide l. Povrch t e rasovýc h prken W oodplastic rovně ž ne ošetřujt e m ořidly, barvam i, lak y, vosky, oleji ani d alšími podob ným i přípra v k y. Odstranění nečistot dle jejich typu Typ nečistoty Příčina a původ Způsob odstranění skvrny/ošetření terasy Běžné nečistoty Prach a popílek v ovzduší, plísně apod. Použijte přípravky s bělícími přísadami (chlorem) a omyjte vodou. Barevné skvrny Červené víno, koncentrované ovocné šťávy apod. Povrch terasových prken vykartáčujte v podélném směru. Mastné skvrny Oleje, tuky, mastné opalování krémy, skvrny vytvořené během grilování apod. Okamžitě použijte odmašťovač, případně středně zrnný brusný papír, kterým lehce přebrousíte prkna v podélném směru. Skvrny vlivem působení UV záření a deště samovolně vymizí během několika týdnů.

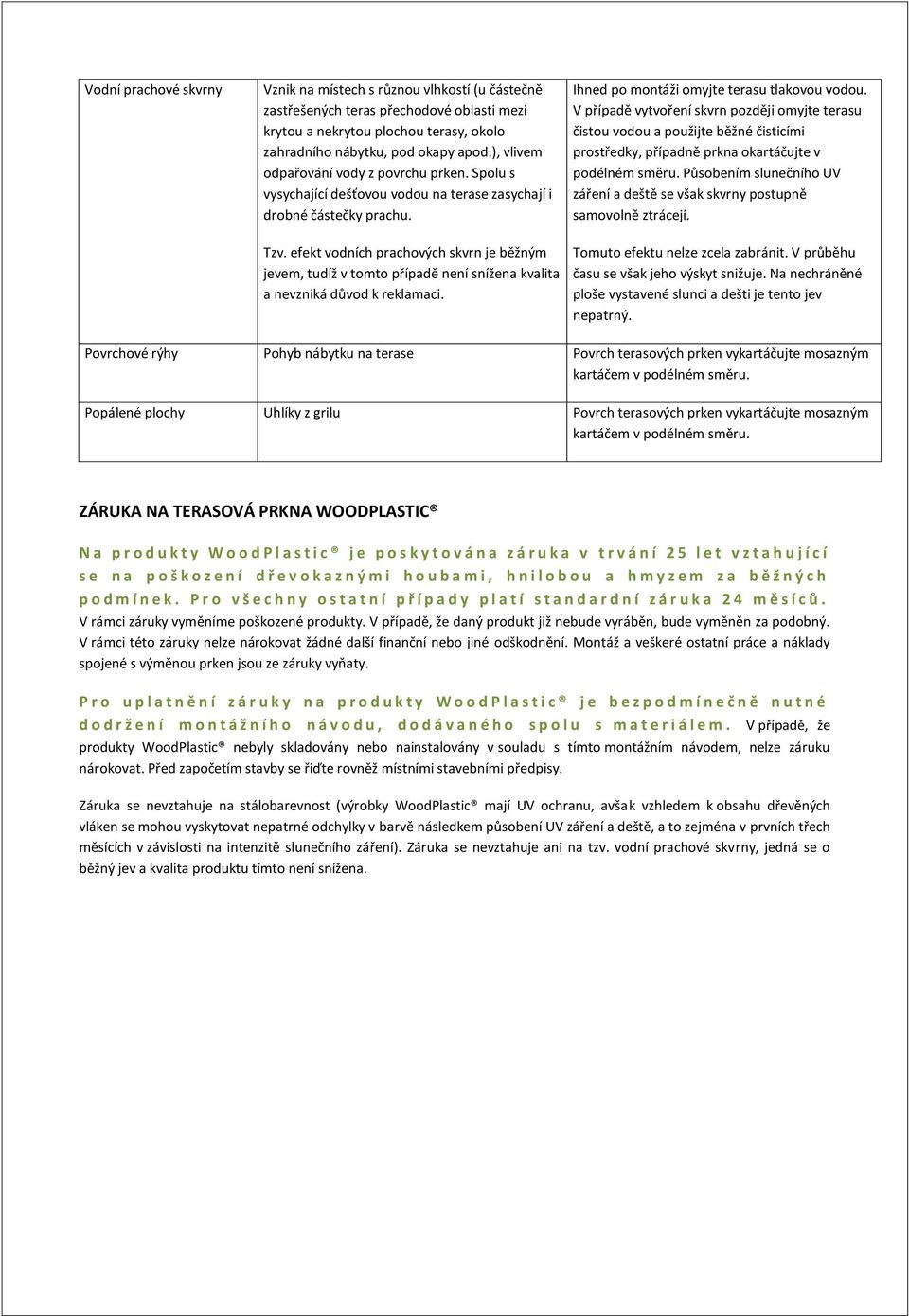

11 Vodní prachové skvrny Vznik na místech s různou vlhkostí (u částečně zastřešených teras přechodové oblasti mezi krytou a nekrytou plochou terasy, okolo zahradního nábytku, pod okapy apod.), vlivem odpařování vody z povrchu prken. Spolu s vysychající dešťovou vodou na terase zasychají i drobné částečky prachu. Ihned po montáži omyjte terasu tlakovou vodou. V případě vytvoření skvrn později omyjte terasu čistou vodou a použijte běžné čisticími prostředky, případně prkna okartáčujte v podélném směru. Působením slunečního UV záření a deště se však skvrny postupně samovolně ztrácejí. Tzv. efekt vodních prachových skvrn je běžným jevem, tudíž v tomto případě není snížena kvalita a nevzniká důvod k reklamaci. Tomuto efektu nelze zcela zabránit. V průběhu času se však jeho výskyt snižuje. Na nechráněné ploše vystavené slunci a dešti je tento jev nepatrný. Povrchové rýhy Pohyb nábytku na terase Povrch terasových prken vykartáčujte mosazným kartáčem v podélném směru. Popálené plochy Uhlíky z grilu Povrch terasových prken vykartáčujte mosazným kartáčem v podélném směru. ZÁRUKA NA TERASOVÁ PRKNA WOODPLASTIC N a p r o d u k t y W o o d P l a s t i c j e p o s k y t o v á n a z á r u k a v t r v á n í 2 5 l e t v z t a h u j í c í s e n a p o š k o z e n í d ř e v o k a z n ý m i h o u b a m i, h n i l o b o u a h m y z e m z a b ě ž n ý c h p o d m í n e k. P r o v š e c h n y o s t a t n í p ř í p a d y p l a t í s t a n d a r d n í z á r u k a 2 4 m ě s í c ů. V rámci záruky vyměníme poškozené produkty. V případě, že daný produkt již nebude vyráběn, bude vyměněn za podobný. V rámci této záruky nelze nárokovat žádné další finanční nebo jiné odškodnění. Montáž a veškeré ostatní práce a náklady spojené s výměnou prken jsou ze záruky vyňaty. P r o u p l a t n ě n í z á r u k y n a p r o d u k t y W o o d P l a s t i c j e b e z p o d m í n e č n ě n u t n é d o d r ž e n í m o n t á ž n í h o n á v o d u, d o d á v a n é h o s p o l u s m a t e r i á l e m. V případě, že produkty WoodPlastic nebyly skladovány nebo nainstalovány v souladu s tímto montážním návodem, nelze záruku nárokovat. Před započetím stavby se řiďte rovněž místními stavebními předpisy. Záruka se nevztahuje na stálobarevnost (výrobky WoodPlastic mají UV ochranu, avšak vzhledem k obsahu dřevěných vláken se mohou vyskytovat nepatrné odchylky v barvě následkem působení UV záření a deště, a to zejména v prvních třech měsících v závislosti na intenzitě slunečního záření). Záruka se nevztahuje ani na tzv. vodní prachové skvrny, jedná se o běžný jev a kvalita produktu tímto není snížena.

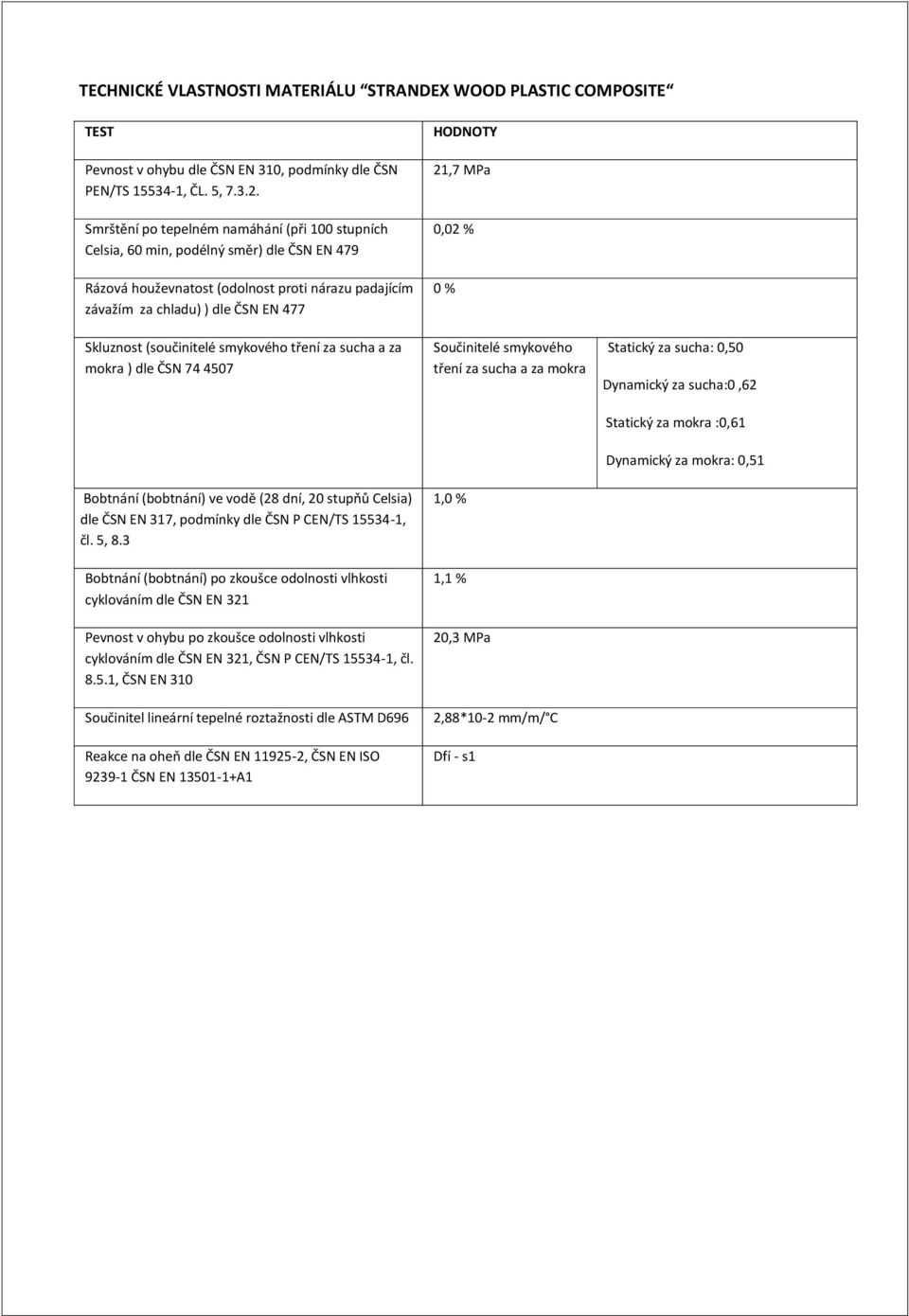

12 TECHNICKÉ VLASTNOSTI MATERIÁLU STRANDEX WOOD PLASTIC COMPOSITE TEST Pevnost v ohybu dle ČSN EN 310, podmínky dle ČSN PEN/TS , ČL. 5, Smrštění po tepelném namáhání (při 100 stupních Celsia, 60 min, podélný směr) dle ČSN EN 479 Rázová houževnatost (odolnost proti nárazu padajícím závažím za chladu) ) dle ČSN EN 477 Skluznost (součinitelé smykového tření za sucha a za mokra ) dle ČSN Bobtnání (bobtnání) ve vodě (28 dní, 20 stupňů Celsia) dle ČSN EN 317, podmínky dle ČSN P CEN/TS , čl. 5, 8.3 Bobtnání (bobtnání) po zkoušce odolnosti vlhkosti cyklováním dle ČSN EN 321 Pevnost v ohybu po zkoušce odolnosti vlhkosti cyklováním dle ČSN EN 321, ČSN P CEN/TS , čl , ČSN EN 310 Součinitel lineární tepelné roztažnosti dle ASTM D696 Reakce na oheň dle ČSN EN , ČSN EN ISO ČSN EN A1 HODNOTY 21,7 MPa 0,02 % 0 % Součinitelé smykového tření za sucha a za mokra 1,0 % 1,1 % 20,3 MPa 2,88*10-2 mm/m/ C Dfí - s1 Statický za sucha: 0,50 Dynamický za sucha:0,62 Statický za mokra :0,61 Dynamický za mokra: 0,51
