MANUÁL MONTÁŽE PLACHTOVÁ HALA P

Transkript

1 Základní technické informace Šířka: 9,76 m Délka: 26 m Výška: 4,58 m Šířka vrat: 3,5 m Výška vrat: 3,8 m Rozteč oblouků: 2 m Příprava k montáži Pro montáž je nutné vybrat takový terén, jehož sklon v délce i šířce haly nepřevyšuje 5 cm. V místech předpokládané hrany haly je nutné terén vyrovnat. Povrch pod halou volte tak, aby odpovídal celoročně místním povětrnostním podmínkám. Pokud instalujete halu v místech častých větrných poryvů, doporučuje se postavit halu např. na betonovém povrchu. Nedoporučuje se stavět halu na sněhu, na kluzkém nebo mokrém povrchu, na zmrzlé nebo skalnaté půdě. Před započetím montáže je nutné zkontrolovat kompletnost dodávky dle přiloženého seznamu komponent. Pro montáž je nutné si připravit: měřicí pásmo, pomocný provaz na vyrovnání plachty, žebřík, kladivo, klíč nebo utahovák, nůžky, v případě kotvení do betonu či jiné pevné plochy navíc příklepovou vrtačku a vrták. Pozor! Nepoužívejte zdroje energie a tepla, které by mohly poškodit plachtu. Nevystavujte ji otevřenému ohni. Pozor! Pokud při instalaci haly používáte motorová vozidla (zvedací plošiny apod.), zajistěte dostatečné větrání.

2 Kódové označení dílů pro usnadnění identifikace při montáži Kód Popis Počet Kód Popis Počet 1 střešní část oblouku spodní trubka koncové stěny 4 2 střední část oblouku zavětrovací ztužení konstrukce 2 2A střední část koncových oblouků 4 13A svorka pro zavětrovací ztužení (13) 4 3 spodní část oblouku napínací trubka pro napínání plachty 2 sady 3A spodní část koncových oblouků 4 15 napínací trubka pro napínání vrat 2 sady 4 paždíky roxorová kotva 92 5L levá rohová kotevní patka 2 17 šroub M10 x 80 mm pro paždíky (4) 70 5R pravá rohová kotevní patka 2 18 šroub M8 x 70 mm pro oblouky kotevní patka rámu vrat 4 19 šroub M10 x 30 mm 52 7 vnitřní kotevní patka nylonové lano pro zvedání vrat 4 7A ráčna plastové zátky do napínacích trubek 12 8 spodní boční část rámu vrat 4 22 střešní plachta 1 9 horní boční část rámu vrat 4 23 plachta koncové stěny 2 10 podpora rámu vrat 4 24 nylonové lano pro připevnění plachty 1 11 nosná trubka oblouku nylonový popruh pro ráčnu (7A) 28 11A nosná trubka koncového oblouku 2 26 zajišťovací gumový kroužek pro 4 11B vertikální nosná trubka oblouku 12 servisní dveře 11C kladka mechanismus zvedání vrat 4 A1 klip na uchycení lana vyhrnutých vrat 2

3 1. Kotvení 1.1. Umístěte kotevní patky do tvaru obdélníku, dbejte na to, aby rohové kotevní patky (5L a 5R) byly ve správných rozích. Doporučuje se odměřovat vzdálenosti podle středů tyčí, na které se nasazují oblouky Pomocí roxorových kotev (16 - součástí dodávky) nebo zemních vrutů (nejsou součástí dodávky) ukotvěte ocelové kotevní patky do země (podkladu). V každé kotevní patce jsou tři otvory pro roxorové kotvy. K ukotvení patek do pevného povrchu (asfalt, beton, dlažba atd.) použijte chemické nebo mechanické kotvy (nejsou součástí dodávky). 2. Montáž konstrukce 2.1. Sestavte jednotlivé oblouky včetně nosných trubek oblouku. Díly každého oblouku je nutné sešroubovat. Pozor, koncové oblouky se liší od vnitřních úpravou pro instalaci rámu vrat Nasaďte první oblouk na příslušné patky a přišroubujte je. Oblouk bude širší než kotevní patky, je nutné jej při nasazování na druhou patku silou ohnout Nasaďte vedlejší oblouk.

4 2.4. Oblouky propojte bočními a střešními paždíky. Pozor! U vnitřních oblouků se do jednoho uzlu na jeden šroub napojují vždy dva paždíky ke dvěma sousedním obloukům Opakujte se všemi zbylými oblouky Nainstalujte zavětrovací ztužení konstrukce a úpravou jeho sklonu oblouk zpevněte Do koncových oblouků nainstalujte rámy vrat, podpory rámů vrat a spodní trubky koncové stěny. 3. Montáž plachty 3.1. Nedoporučuje se instalovat plachtu haly za špatných povětrnostních podmínek, nepříznivým může být i mírný vítr. Pokud mírný vítr vane, instalujte plachtu tak, aby ji vítr nadnášel při přetahování přes konstrukci Respektujte vnitřní a vnější stranu plachty.

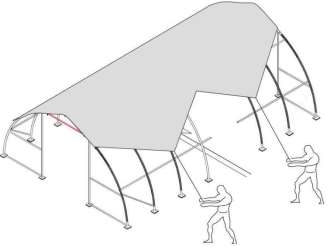

5 3.3. Nylonovým lanem připevněte čelní a koncovou stěnu na příslušné oblouky. Lanem oplétejte konstrukci oblouku a provlékejte oky v plachtě. Doporučuje se začít od vrcholu oblouku. Konce lana přichyťte do ok na rohových patkách Do spodního okraje plachty vrat vložte napínací trubku pro napínání vrat (15) Do boků vrat instalujte lano, kterým bude ovládáno zvedání vrat. Toto lano provlékněte kolem kladky (11A) V případě potřeby nainstalujte zajišťovací gumový kroužek (26), který slouží k udržení vyhrnutých servisních dveří Nainstalujte klip na uchycení lana vyhrnutých vrat (A1) Střešní plachtu přehoďte přes konstrukci a táhněte ji všemi směry. K tažení plachty použijte pomocná lana.

6 3.9. Uchyťte středy okrajů střešní plachty na nejvyšších bodech koncových oblouků Dodaným lanem uchyťte hrany střešní plachty na koncové oblouky lanem oplétejte nosnou konstrukci a protahujte oky v plachtě, průběžně dotahujte. Konce lan uchyťte do ok na rohových kotevních patkách Do spodních lemů plachty vsuňte napínací trubky pro napínání plachty Obě dolní poloviny plachty přichyťte pomocí ráčnových popruhů (25) obtočených kolem napínacích trubek pro napínání plachty k ráčnám na kotevních patkách Do konců napínacích trubek pro napínání plachty vsuňte plastové zátky. Údržba Plachtu je nutné pravidelně napínat, doporučuje se 2x ročně, vždy před začátkem zimy a na jaře po polevení mrazů. Při chladném počasí plachta může tuhnout, v teplém počasí se může prověsit. V zimě se doporučuje ometat ze střechy haly sníh, pokud nesklouzne dolů sám. Nadměrná vlhkost může způsobit výskyt plísní. Plachtu lze ošetřit standardními protiplísňovými prostředky. Pro čištění plachty se nedoporučuje užívat čisticí prostředky na bázi kyselin.
