1 KATALÓG ŽILINA - NITRA - KOŠICE - BRATISLAVA - OPAVA - BRNO HASTA ŽILINA Bytčianska 814/ Žilina - Považský Chlmec Slovenská republika tel.: fax: zilina@hasta.sk HASTA NITRA Lehota Lehota Slovenská republika tel.: fax: nitra@hasta.sk HASTA KOŠICE Napájadlá Košice Slovenská republika tel.: fax: kosice@hasta.sk HASTA BRATISLAVA Nádražná Ivanka pri Dunaji Slovenská republika tel.: fax: bratislava@hasta.sk HASTA OPAVA U Panského dvora Opava Česká republika tel.: fax: opava@hasta.cz HASTA BRNO Tuřanka Brno - Slatina Česká republika tel.: fax: brno@hasta.cz VEĽKOOBCHOD DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY /

2 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY Celoobvodové a bezpečnostné kovania Okenné a dverové kľučky Pákové mechanizmy Okenicové kovania Vnútorné a vonkajšie parapety Odkvapové profily Tesnenia Vetracie systémy Zimné záhrady Hliníkové kapotáže Elektrické otváranie okien ŽILINA - NITRA - KOŠICE - BRATISLAVA - OPAVA - BRNO /

3 1 1 1 Dverové kovanie Celoobvodové kovanie Window - matic Window - matic Okenné a dverové kľučky Celoobvodové kovanie Celoobvodové kovanie Okenné kľučky Okenné kľučky Pákové mechanizmy Okenicové kovania Okenicové kovanie Vonkajšie hliníkové parapety Vonkajšie hliníkové parapety Odkvapové profily Odkvapové profily Tesnenia do drevených okien a dverí Vnútorné parapety Vetracie systémy Vetracie systémy Vetracie systémy Vetracie systémy Vetracie systémy Vetracie systémy Drevo-hliníkové zimné záhrady Hliníkové kapotáže Elektrické otváranie okien Elektrické otváranie okien Elektrické otváranie okien Elektrické otváranie okien Elektrické otváranie okien Elektrické otváranie okien MACO MACO MACO MACO MACO SIEGENIA AUBI SIEGENIA AUBI HOPPE HOPPE GEZE MACO AGB GUTMANN GUTMANN GUTMANN DEVENTER DECEUNINCK RENSON RENSON RENSON RENSON RENSON RENSON GUTMANN GUTMANN GEZE GEZE GEZE GEZE GEZE GEZE

4 MACO silber - look Nová strieborná povrchová úprava kovania dáva oknám bielym, farebným i dreveným nový, štýlový a príťažlivý vzhľad. Jej podstatou je trojnásobná protikorózna povrchová úprava s použitím trojmocného chrómu. Tento spôsob povrchovej úpravy sa považuje za priaznivý pre životné prostredie. Strieborné pochrómovanie je z hľadiska technológie výroby totožný so žltým pochrómovaním. Škárové vetranie Pri preradení kľučky do 45 polohy sa okenné krídlo vyklopí cca 10 až 13 mm. Tento systém obsahuje aj protiprievanovú poistku, takže sa okná nebudú samovoľne zatvárať. CELOOBVODOVÉ KOVANIE 1. vrstva: zinok minimálne 6 mikrom. 2. vrstva: chromatovanie = ochranná vrstva Silber-look 3. vrstva: vosková ochranná vrstva zvyšujúca kvalitu a ochranu proti korózii Nastaviteľné v každom smere MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE Polohovacia poistka Dodávaná na všetky otváravo-sklopné okná. Polohovacia poistka zabraňuje chybnému otočeniu kľučky a súčasne zdvíha krídlo pri jeho zatváraní bez vynaloženia veľkej námahy do správnej polohy. Zabezpečuje, že okno bude správne fungovať aj po rokoch. Multi TREND AS Spodné a horné závesy AS sa jednoducho naskrutkujú do rámu, nie je potrebné žiadne frézovanie. Tým sa neoslabujú rámy okna, čim sa ušetrí čas. Spodný rohový záves má navyše zabudovaný mechanizmus, ktorý pri uzavretom okne chráni krídlo proti vysadeniu.... s použitím prídavného tesnenia... bez použitia prídavného tesnenia

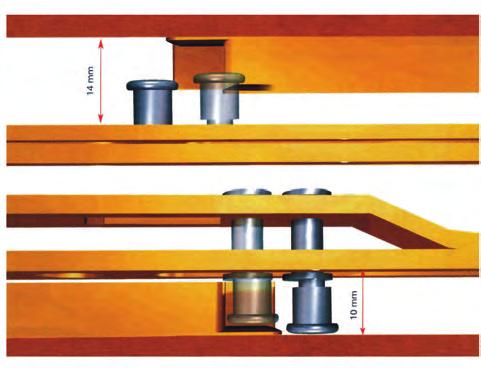

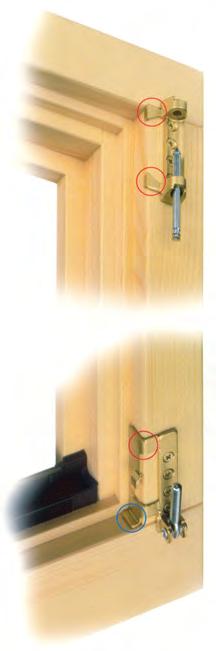

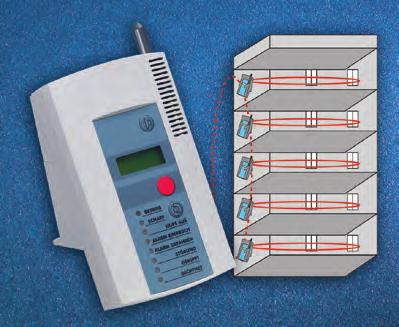

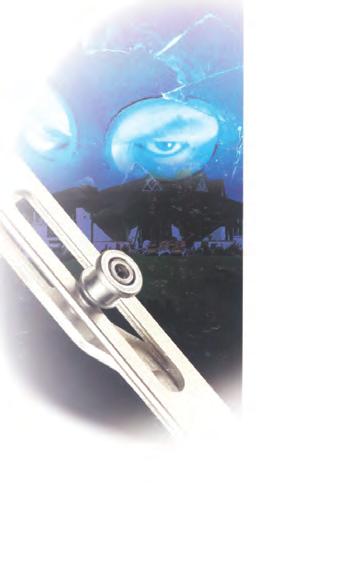

5 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY BEZPEČNOSTNÉ KOVANIE V sklopenej polohe je okno chránené proti vypáčeniu prostredníctvom sklopnej závory a bezpečnostného protikusu. MACO - i.s. Inteligentná bezpečnosť Bezpečnosť v oknách je v súčasnosti čoraz aktuálnejšou témou. Treba sa ňou zaoberať z komplexného hľadiska treba riešiť otázku profilov, zasklenia, spojovacieho materiálu a ostatných súčastí okna, ale najmä otázku kovania. MACO i.s. v súčasnosti najmodernejší uzatvárací systém kovania nielen že maximálnou mierou chráni okná a dvere proti vypáčeniu, ale odstraňuje aj nedostatky klasického bežného kovania t. j. zvýšené nároky na ich dodatočné nastavovanie. Uzatváracie hríbiky MACO i.s. vďaka kruhovému tvaru a tomu, že sa samovoľne otáčajú okolo osi, znižujú svoje trenie s uzáverom. Nové hríbikové i.s. čapy pri uzatvorení do bezpečnostných uzáverov spolu tvoria systém zabezpečený proti vypáčeniu. Množstvom i.s. hríbikov (možno ich jednoducho nastavovať aj v prítlaku, t. j. regulovať prítlak krídla rámu) a uzáverov v okne sa zvyšuje stupeň jeho bezpečnosti. Použitím bezpečnostného kovania MACO i.s. sa dajú vyrábať okná podľa normy EN-V Nové MACO i.s. bezpečnostné hríbiky sa automaticky výškovo prispôsobujú vôli medzi krídlom a rámom v rozpätí medzi 10 až 14 mm, čím zabezpečujú bezproblémovú funkciu kovania a okna počas celej životnosti. MACO TRONIC Využíva kontaktný uzáver na princípe magnetického uzáveru. Poskytuje permanentnú kontrolu objektu spúšťa pri neoprávnenom otvorení alarm a signalizuje na centrále o ktoré okno (dvere) ide. Pri autorizovanom otvorení je možné systém napojiť na regulačný ventil vykurovania čo umožní automaticky otvoriť uzavrieť prietok vykurovacieho média a tým šetriť vaše náklady.

6 MACO - KĽUČKY kovové jadro MACO - HARMONY 2-3 mm plastová ochranná vrstva 1 kovové rastrovanie 2 stabilná konštrukcia plastovej rozety 3 presné nitovanie zabezpečuje stabilné spojenie medzi kľučkou a spodnou konštrukciou rozety OKENNÉ A DVEROVÉ KĽUČKY Výhody povrchovej úpravy HARMONY - resist. Extrémne odolná povrchová úprava zabezpečuje, že prípadné mechanické poškodenie je takmer neviditeľné. MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE MACO TRESOR - Z Okenná kľučka uzamykateľná kľúčom MACO TRESOR - S Okenná kľučka uzamykateľná tlačidlom BEZPEČNOSŤ podľa eur. noriem zodpovedajú norme EN-V odolné voči namáhaniu v strihu a poškodeniu uzamykacieho mechanizmu až do 100 Nm. prevedenie vo farbách MACO harmony MACO - varianty Rozetová kľučka Odnímateľná kľučka s pevnou rozetou Kľučka pre posuvné dvere Kľučka pre balkónové dvere Madielko pre balkónové dvere

7 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY CELOOBVODOVÉ KOVANIE FFB šírka FFH výška Váha krídla 26 (mm) (mm) (kg) ROZSAH POUŽITIA (jedno krídlo) OKNO / 130 BALKÓNOVÉ DVERE / 130 NOVINKA! katalóg 2010 FAVORIT Si-line 2312 DSG základná bezpečnosť s jedným bezp. uzáverom Schéma pre drevo s 12 mm vôľous konštantnou predovkou Možnosť doplniť na WK

8 FAVORIT Si-line KF 23 DSG základná bezpečnosť s jedným bezp. uzáverom Schéma pre plast s konštantnou predovkou Možnosť doplniť na WK 2 FFB šírka FFH výška Váha krídla CELOOBVODOVÉ KOVANIE (mm) (mm) (kg) ROZSAH POUŽITIA (jedno krídlo) OKNO / 130 BALKÓNOVÉ DVERE / 130 MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE 1 2 3

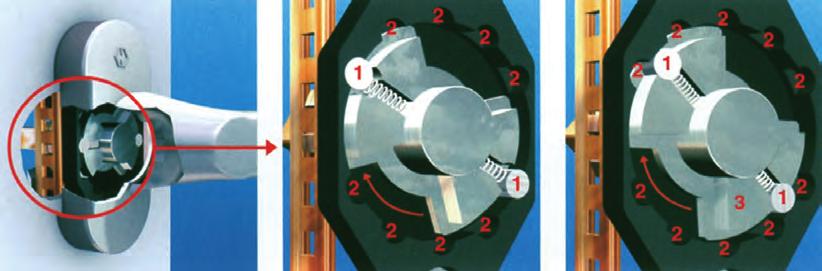

9 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY OKENNÉ KĽUČKY Najskôr uvidíte... nové tvary a farby HOPPE SECUSTIC ATLANTA nový atraktívny farebný tón F9 nový tvar pre lepšiu estetiku okien príjemný pocit pri uchopení optimálne tvarovanej kľučky vyššia pozornosť tretiemu rozmeru vnímania integrovaná základná bezpečnosť zaistená blokovacím mechanizmom proti neoprávnenému posunutiu okenného kovania spĺňa požiadavky podľa normy Ahs RAL-RG 607/13 SECUSTIC Potom ucítite... tú pravú kľučku a vysoko kvalitný materiál Nakoniec začujete... Jemné cvaknutie - akustický signál pre väčšiu bezpečnosť okien Patentovaný blokovací mechanizmus okennej kľučky Secustik. Pri otáčaní okennou kľučkou zapadajú pružne uložené zaisťovacie kolíky presným cvaknutím do špeciálnych drážok v púzdre tým vzniká typický zvuk Secustik. Behom otáčavého pohybu sú zaisťovacie kolíky pomocou spojovacieho prvku unášané k ďaľším drážkam do ktorých opäť počuteľne zapadnú.

10 ATLANTA LONDON PALERMO SECUSTIC dĺžka hranolu ATLANTA 35 (40,45) F1 0530/US952 F2 0530/US952 F4 0530/US952 F9 0530/US952 F /US952 dĺžka hranolu LONDON 35 (45) F1 013/U34 F2 013/U34 F4 013/U34 F9 013/U34 F /U34 farba hliník šampaň bronz oceľ farba hliník šampaň bronz oceľ ATLANTA F1 F2 F4 F9 F9016 LONDON F1 F2 F4 F9 F9016 OKENNÉ KĽUČKY dĺžka hranolu 35 (45) farba 0530S/US952 hliník 0530S/US952 šampaň 0530S/US952 bronz 0530S/US952 oceľ 0530S/US952 Možnosť objednania kľučky s uzamykaním na gombík dĺžka hranolu 35 farba 013S/U34 hliník 013S/U34 šampaň 013S/U34 bronz 013S/U34 oceľ 013S/U34 Možnosť objednania kľučky s uzamykaním na gombík MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE TÔKYÔ PALERMO F1 F2 F4 F9 F9016 dĺžka hranolu /U34 055/U34 055/U34 055/U34 055/U34 farba hliník šampaň bronz oceľ PALERMO F1 F2 F4 F9 F9016 dĺžka hranolu S/U34 055S/U34 055S/U34 055S/U34 055S/U34 farba hliník šampaň bronz oceľ TÔKYÔ F1 F2 F3 F4 F9 F9016 dĺžka hranolu 35 (40) 0710/U /U /U /U /U /U26 farba hliník šampaň zlatá bronz oceľ TÔKYÔ F1 F2 F3 F4 F9 F9016 dĺžka hranolu 35 farba 0710S/U26 hliník 0710S/U26 šampaň 0710S/U26 zlatá 0710S/U26 bronz 0710S/U26 oceľ 0710S/U26 Možnosť objednania kľučky s uzamykaním na gombík

11 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY PÁKOVÉ MECHANIZMY PÁKOVÝ MECHANIZMUS GEZE Pákový mechanizmus GEZE využíva rohový prevod pružnou páskou ako pri okennom kovaní, ktorý na rozdiel od retiazkového prevodu zabezpečí plynulý chod okenného krídla bez možnosti vzpriečenia. GEZE OL 90 N typ nožnica + unášač nožnica + unášač nožnica + unášač páka + rohovník páka + rohovník páka + rohovník krycí profil 6 m krycí profil 6 m krycí profil 6 m pozinkovaná tyč 6 m typ bouden 1250 mm bouden 1250 mm bouden 1000 mm bouden 1000 mm bouden 700 mm bouden 700 mm príslušenstvo k boudenu príslušenstvo k boudenu rohový prevod ohybný unášač šikmého krídla unášač šikmého krídla unášač šikmého krídla krídlový unášač krídlový unášač krídlový unášač spojka pre tyč ručná páka ručná páka ručná páka rohovník nožnica bez unášača nožnica bez unášača nožnica bez unášača prídavné uzamykanie, presah prídavné uzamykanie, presah prídavné uzamykanie, presah farba bronzová strieborná EV1 bronzová strieborná EV1 bronzová strieborná EV1 farba bronzová strieborná Ev1 bronzová strieborná Ev1 8 mm bronzová strieborná Ev1 bronzová strieborná Ev1 bronzová strieborná Ev1 obj. číslo GE30377 GE30374 GE30373 GE30615 GE30612 GE30611 GE27561 GE27559 GE27558 GE16592 obj. číslo GE22721 GE08485 GE22720 GE08483 GE22718 GE08481 GE30798 GE30797 GE71354 GE30974 GE30971 GE30970 GE30890 GE30887 GE30886 GE43546 GE26887 GE26884 GE26882 GE70546 GE71207 GE71204 GE71203 GE30528 GE30525 GE30524

12 MACO - RUSTICO Závesy pre otváranie okeníc z vnútra Prevodovka pre otváranie okeníc z vnútra MACO PREMIUM nová povrchová úprava spĺňa všetky aktuálne normy optický matný vzhľad dosiahnutý práškovým lakovaním povrchová vrstva odolná voči poveternostným vplyvom a nečistotám Rustico - okenicové kovanie je vhodné pre všetky okenicové konštrukcie vyznačuje sa vysokou variabilitou a stabilitou OKENICOVÉ KOVANIE Vysoký stupeň komfortu ovládania RUSTICO - otváranie okeníc z vnútra Okenice je možné otvárať pri uzavretom okne. Kľuka je odnímateľná a tým bezpečnejšia pre deti. Ideálne riešenie pre okná s pevným presklením, pre kyvné okná a posuvné okná. MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE čierna šedá 9006 Nová povrchová úprava grau (šedá), testovaná podľa EN 1670 na triedu 5, odolnosť proti korózii. Uzatvorenie dvojkrídlovej okenice. Čierna práškový lak KTL - lakovanie fosfát alebo zinková vrstva oceľ alebo zamak

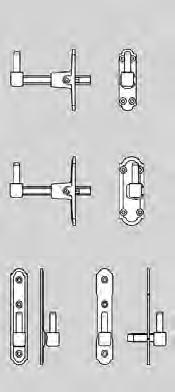

13 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY OKENICOVÉ KOVANIE Okenica je viac ako len ochrana okna pred slnkom a nepriaznivým počasím. Či sa jedná o okenicu jednoduchú, alebo zloženú z viacerých krídel, je okrem jej funkcie ochrany majetku dôležitý i jej estetický vzhľad. Preto ponúka AGB okenicový systém ABACO, modulárny systém vytvorený s dôrazom na funkčnosť, bezpečnosť a vzhľad. Pozn.: Presný typ kovania na konkrétne okenice Vám na základe Vašich požiadaviek vyskladajú zamestnanci našej firmy.

14 PARAPETY GUTMANN Parapety GUTMANN sú vyrobené z ťahaného hliníka. Hrúbka od 1,6 mm plynule narastá v závislosti na šírke parapetu až do hrúbky 3,5 mm z dôvodu zabezpečenia tvarovej stálosti parapetov. Jednotná povrchová úprava aj v spodnej časti nekazí estetický dojem z budovy. Každá šírka má predpísanú koncovku, ktorá svojim tvarom zabráni zatečeniu vody do fasády a jej znehodnoteniu. Výhody voči 1 mm parapetom: tvarová stálosť aj pri väčších šírkach 2. obojstranná povrchová úprava bez kazov v ohyboch 3. široké príslušenstvo spojok a koncoviek 25 B 250/šírka Plastová koncovka Farba: Biela, Hnedá, Strieborná B 254 AL/šírka Hliníková koncovka na omietku Farba: Biela, Bronz G214, Strieborná EV1 Vonkajšie hliníkové parapety GS 25 chránia výstupky múru okná pred poveternostnými vplyvmi. GS 25 VONKAJŠIE HLINÍKOVÉ PARAPETY 50 mm mm 4 UD 40/25 tesnenie parapetu farba - čierna mm 90 12,5 25 UD 40/25W tesnenie parapetu farba - MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE B 256 AL/šírka Hliníková koncovka do omietky Farba: Biela, Bronz G214, Strieborná EV RS 25 držiak parapetu 25 o4 DA 17 krycí profil na skrutky farba:, EV1 H-DA 17 upínacie podložky pod skrutky farba: prírodná Hrúbka parapetného profilu: 1,6 3,5 mm v závislosti od šírky. Plastové koncovky sú stabilizované voči UV žiareniu. Farebné prevedenie: RAL 9016, stredný bronz G214, strieborné EV1 Dodávané šírky: 50, 90, 110, 130, 150, 165, 180, 195, 210, 225, 240, 260, 280, 300, 320, 340, 360, 400

15 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY VONKAJŠIE HLINIKOVÉ PARAPETY VONKAJŠIE VALCOVANÉ HLINÍKOVÉ PARAPETY Parapety sú vyrobené valcovaním zo zvitkov hliníkového plechu. Každá šírka má predpísanú koncovku, ktorá svojim tvarom zabráni zatečeniu vody do fasády a jej znehodnoteniu. VÝHODY VOČI OHÝBANÝM PARAPETOM: 1. Obojstranná povrchová úprava práškovou farbou 2. Hrubšia a kvalitnejšia ochranná fólia 70 µm 3. Otvory pre upevňovacie skrutky každých 250 mm 4. Tvarová stálosť Vonkajšie hliníkové parapety chránia výstupky múru a okná pred poveternostnými vplyvmi. NOVINKA! katalóg 2010 Parapety sú lakované obojstranne práškovou farbou zo škály RAL. Vrchná strana parapetu je chránená proti poškodeniu fóliou. Parapety majú predpripravené otvory pre montáž na okná. šírka parapetu Plastová koncovka Farebné prevedenie: RAL 9016 RAL 8019 RAL 8003 zlatý dub (svetlá ) K parapetom sú dodávané plastové koncovky odolné voči UV žiareniu. Dodávané šírky parapetov v mm: 90, 110, 130, 150, 165, 180, 195, 210, 225, 240, 260, 280, 300

16 KOCHER LOE F-TXL strieborná strieborná SPREE 24 FF strieborná transparentný objednávacie označenie KOCHER LOE F-TXL G214 KOCHER LOE F-TXL RAL 9016 KOCHER LOE F-TXL EX1 objednávacie označenie SPREE 24 FF G214 SPREE 24 FF RAL 9016 SPREE 24 FF EV1 držiak odkvapnice koncovka EDPM ľavá, pravá kolmá 245/32 kolmá 245/32 kolmá 245/32 strieborná šikmá 245/32 CX šikmá 245/32 CX šikmá 245/32 CX striebor. koncovka EDPM ľavá, pravá kolmá 560/24 kolmá 560/24 kolmá 560/24 strieborná H50 ISAR 25/24 F-TI strieborná SPREE 24 OF strieborná transparentný ODKVAPOVÉ PROFILY objednávacie označenie ISAR 25/24 F-TI G214 ISAR 25/24 F-TI RAL 9016 ISAR 25/24 F-TI EV1 objednávacie označenie SPREE 24 OF G214 SPREE 24 OF RAL 9016 SPREE O4 FF EV1 držiak odkvapnice koncovka EDPM ľavá, pravá kolmá 259/24 C kolmá 259/24 C kolmá 259/24 C strieborná koncovka EDPM ľavá, pravá kolmá 560/24 kolmá 560/24 kolmá 560/24 strieborná H50 MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE REMS 22/34 F-TI strieborná objednávacie označenie REMS 22/34 F-TI G214 REMS 22/34 F-TI RAL 9016 REMS 22/34 F-TI EV1 koncovka EDPM ľavá, pravá kolmá 68/34 kolmá 68/34 kolmá 68/34 strieborná DONAU 22/24 F-TI strieborná strieborná objednávacie označenie DONAU 22/24 F-TI G214 DONAU 22/24 F-TI RAL 9016 DONAU 22/24 F-TI EV1 koncovka EDPM ľavá, pravá kolmá 40/24 kolmá 40/24 kolmá 40/24 strieborná šikmá 40/24 C šikmá 40/24 C šikmá 40/24 C strieborná NECKAR 22/34 F-TXL strieborná strieborná objednávacie označenie NECKAR 22/34 F-TXL NECKAR 22/34 F-TXL NECKAR 22/34 F-TXL koncovka EDPM ľavá, pravá kolmá 45/34 kolmá 45/34 kolmá 45/34 strieborná šikmá 45/34 CX šikmá 45/34 CX šikmá 45/34 CX strieborná WERRA 22/30 TXL strieborná strieborná Možnosť objednať odkvapnice pre montáž drevených krytov! objednávacie označenie WERRA 22/30 TXL G214 WERRA 22/30 TXL RAL 9016 WERRA 22/30 TXL EV1 koncovka EDPM ľavá, pravá kolmá 146/30 kolmá 146/30 kolmá 146/30 X strieborná šikmá 146/30 CX šikmá 146/30 CX šikmá 146/30 CX striebor.

17 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY ODKVAPOVÉ PROFILY FP ODKVAPNICA FP6257 strieborná 3 5 objednávacie označenie FP 6257 G214 FP 6257 RAL 9016 FP 6257 EV1 koncovka EDPM ľavá, pravá FP 6257 FP 6257 FP 6257 strieborná 1 veľkoobjemová záchytná komora 2 moderný a estetický vhľad 3 prerušenie tepelného mostu 4 optimálne spodné odvetrávanie ODKVAPOVÉ PROFILY 5 bezpečná montáž prostredníctvom upevňovacej techniky KRÍDLOVÉ ODKVAPNICE ODKVAPNICA FP8532 strieborná strieborná objednávacie označenie FP 8532 G214 FP 8532 RAL 9016 FP 8532 EV1 zaoblená koncovka FP 8532 M FP 8532 M FP 8532 strieborná M koncovka EDPM ľavá, pravá FP 8532 FP 8532 FP 8532 strieborná R 10 mm R 10 mm R 10 mm ODKVAPNICA FP8849 strieborná objednávacie označenie FP 8849 G214 FP 8849 RAL 9016 FP 8849 EV1 koncovka EDPM ľavá, pravá FP 8849 FP 8849 FP 8849 strieborná záražky krídlovej odkvapnice objednávacie označenie transparentná FP 16/20 koncovka EDPM ľavá, pravá

18 TESNENIE DEVENTER Nová trieda tesnení SP z TERMOPLASTICKÉHO ELASTOMERU s vynikajúcimi vlastnosťami, pre optimálne a zvukoizolačné hodnoty. Uzavretá mikropena zabezpečí komfortnejši uzatvárací tlak. Vysoko prispôsobivá povrchu pre vyrovnanie tolerancie. Výborná elasticita pri nízkych teplotách.vďaka uzavretej mikropene je nenasiakavá, na rozdiel od tesnení s molitanom, ktoré spôsobujú plesne v zastrihnutých spojoch. SP SP 33 b 2,5 5 SP TESNENIA DO DREVENÝCH OKIEN A DVERÍ SP S ,5 5 SV 415 a MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE S 6600 c VES od Biela exteriér prevedenie svetlo béžová šedá balenie Hnedá SP 6850 SP 33 SV 415 S 6600 VES 125 SP 125 SP 6918 S 8016 SP 6850 WE SP 33 WE S 415 WE S 6600 WE VES 125 WE SP 125 WE SP 6918 WE S 8016 WE SP 6850 RU SP 33 RU S 415 RU S 6600 RU VES 125 RU SP 125 RU SP 6918 RU S 8016 RU Možnosť objednať strihacie nožnice SP 6850 BR SP 33 BR S 415 BR S 6600 BR VES 125 BR SP 125 BR SP 6918 BR S 8016 BR SP 6850 BE SP 33 BE S 415 BE S 6600 BE VES 125 BE SP 125 BE SP 6918 BE S 8016 BE SP 6850 GR obj obj obj VES 125 GR obj obj obj 200 m 200 m 150 m 25 m 100 ks 200 m 200 m 200 m Svetlo Béžová Šedá

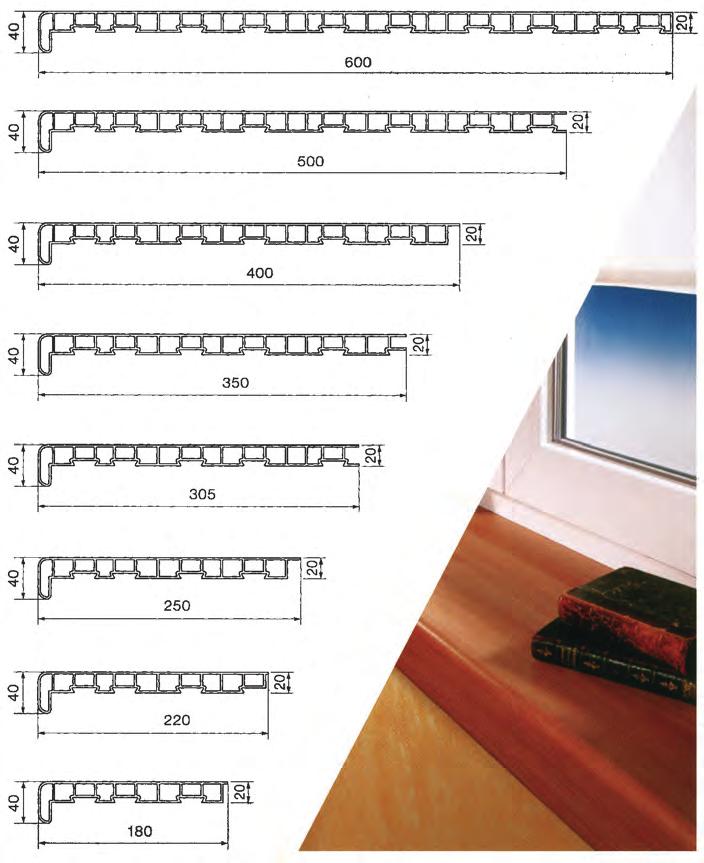

19 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY VNÚTORNÉ PARAPETY P 557 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561 P 558 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561 P 559 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561 P 560 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561 P 565 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561 P 566 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561, 562 P 568 Farba: 1003, 1170, 1110, koncová krytka 561, 562 P 579 Farba: 1003, 1170, 1110, 1173, 1174, 1176, koncová krytka 561, fólia 1020 prírodný dub 1170 carrarský mramor 1637 sierra 1173 čerešňa 1638 nevada 1174 hliník len pre šírky 250, 400 mm 1640 pine (borovica) 561 Farba: 0003, 0034, 0173, 562 Farba: 0003, 0034, 0173, 0174, 0061, , 0061, fólia VNÚTORNÉ PARAPETY DECEUNINCK z tvrdého pvc 0034 carrarský mramor čerešňa 0174 hliník 1176 buk 1025 tmavý dub 0062 buk 1110 dub 1144 macoré 0061 zlatý dub 1177 zlatý dub 1154 orech KONCOVÉ KRYTKY k vnútorným komôrkovým parapetom

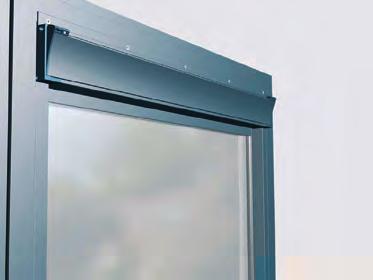

20 VETRACÍ SYSTÉM RENSON Ventilátor zaistí v spojení s vetracou mriežkou TH 100 ideálnu klímu v každej zimnej záhrade. Možnosť regulácie vykurovania, ovládania tieniacej markízy, výmeny vzduchu a vlhkosti v spojení s riadiacou jednotkou. Prívod čerstvého vzduchu cez vetraciu mriežku TH 100 a odvod vzduchu ventilátorom sa vykonáva automaticky, podľa jednoducho programovateľnej riadiacej jednotky, ktorá vlastnými senzormi sníma a vyhodnocuje údaje na základe ktorých riadi celý režim vetrania. V prípade nevhodných vonkajších podmienok (zadávajú sa do riadiacej jednotky individuálne) systém nedovolí vetranie a vstup chladného vzduchu, ktorý by mohol uškodiť rastlinám. typ AT - small AT - medium AT - large vetrací výkon skutočný m 3 /h , 26, 28 30, 32, 36, 40 mm s panelom B x H mm 700 x x x AIRTOP objem miestnosti v m 3 (V x Š x H) VETRACIE SYSTÉMY typ AT - small AT - medium AT - large 2x AT - small 2x AT - medium 2x AT - large dĺžka TH 100 pre prívod vzduchu 1,2 1,7 2,2 2,4 3,4 4,4 MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE 1 8 1

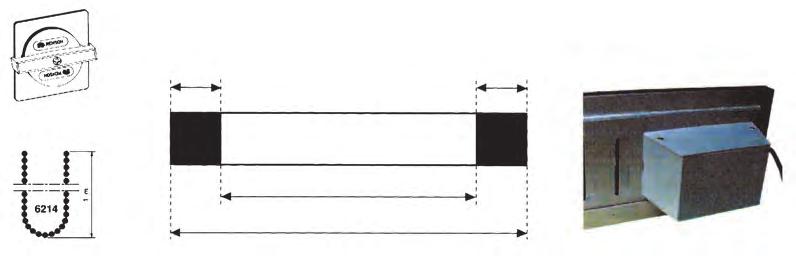

21 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY VETRACIE SYSTÉMY Spôsob montáže pre zasklenie 24 mm a 28 mm Vyhotovenie A Vyhotovenie B Vyhotovenie C Vyhotovenie D TH hliníkový vetrák s reguláciou Vetracie systémy RENSON vetranie miestnosti bez potreby otvárať okno vhodné pre drevo, hliník a plast nenarúša elektronické zabezpečenie objektu plynulá regulácia prietoku vzduchu pomocou: retiazky roletovej šnúrky elektromotorom ( V) pákovým mechanizmom zvuková izolácia: otvorené 22 db zatvorené 32 db k DIN meraný pre drevený rám a dvojsklo: 2,73 W/m 2 K Tesnenie pre zasklenie Regulácia prietoku vzduchu K = koncovka 23 mm K = 23 mm retiazka Z = šírka TH-100 T = šírka elektromotor (24-230V)

22 AK 80 - Akustická mriežka Príklad spôsobu montáže Technické parametre typ AK - 80/1 AK - 80/2 AK - 80/3 AK - 80/4 2 Pa 5,9 9,0 10,4 34,9 Prietok vzduchu v m 3 /sec/ m 4 Pa 6 Pa 8 Pa 10 Pa 8,2 10,0 11,5 12,8 13,0 16,1 18,7 20,9 15,5 19,2 22,7 25,6 49,0 59,5 68,4 76,0 20 Pa 17,9 30,2 37,4 106,6 Útlm zvuku /db/ D n,e,w (C; Ctr) (0; -3) (-1; -4) (-1; -3) (-1; -2) R w1,9 Vzduchotesný a zvukotesný v zatvorenej polohe do: 650 Pa Voľný prierez cm 2 /Lfm 12,80 20,80 24,40 66,80 VETRACIE SYSTÉMY - Estetický vzhľad - Výška zastavania len 80 mm - Nenápadné osadenie bez zásahu v architektúre - Rôzne spôsoby montáže /do drevených, plastových, hliníkových konštrukcií, možnosť spojenia so sklom/ - Dodávaná v 4 verziách s rozdielnym prietokom vzduchu - Jednoduché čistenie - Ovládanie: ručné - tiahlo elektrické - motor 24 V NOVINKA! katalóg 2010 MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE 1 8 3

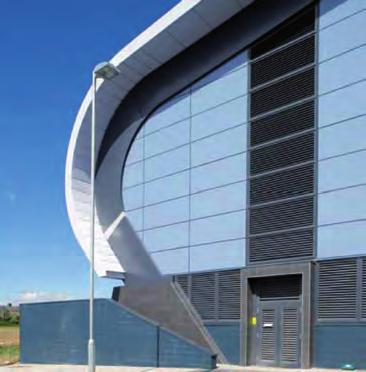

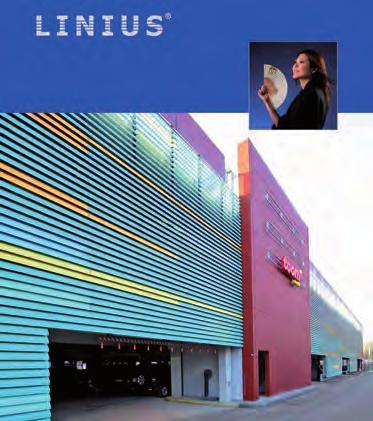

23 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY VETRACIE SYSTÉMY Hliníkové lamely lisované pretláčaním štandardné profily L L L.050S L profily s veľkým prietokom vzduchu L L L L.050HF L L.060HF bezpečnostné profily zabraňujúce prestrčenie predmetov L.033V L.066V Stena z hliníkových lamiel je ideálne riešenie ako ochrana pred dažďom, vetrom a slnkom. Lamely zabezpečujú tak ochranu pred poveternostnými vplyvmi, ako aj optimálne vetranie. Prípadne môžu byť použité aj na útlm hluku. Tento systém ponúka estetické obloženie stien so špeciálnym dizajnom pre exteriérové, ale i pre interiérové použitie. NOVINKA! katalóg 2010 LINIUS použitie upevňovacích prvkov profily s útlmom hluku L.060AC protihmyzová ochranná sieťka

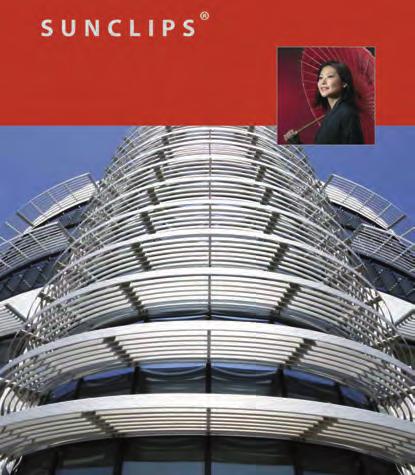

24 SUNCLIPS Lamely sunclips systému zabraňujú priamemu slnečnému efektu bez obmedzenia výhľadu. Ochrana pred slnkom má pozitívny vplyv na produktivitu práce ľudí pracujúcich v budove a zároveň znižuje náklady na chladenie počas letných mesiacov. Lamely môžu byť montované horizontálne, vertikálne, alebo pod sklonom 30, aby sa dosiahla optimálna ochrana pred slnkom. Prehľad SUNCLIPS lamiel SUNCLIPS Classic 96 NOVINKA! Pod nosným profilom katalóg 2010 SUNCLIPS Evo 96 SUNCLIPS Evo 96 perfo SUNCLIPS Evo 130 SUNCLIPS Evo 176 Možnosti montáže SUNCLIPS lamiel Horizontálna montáž lamiel VETRACIE SYSTÉMY Nad nosným profilom Medzi nosné profily Horizontálne alebo vertikálne kazety Montáž so sklonom Vertikálna montáž Posuvné okenice Oblúková montáž Objektové riešenia MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE 1 8 5

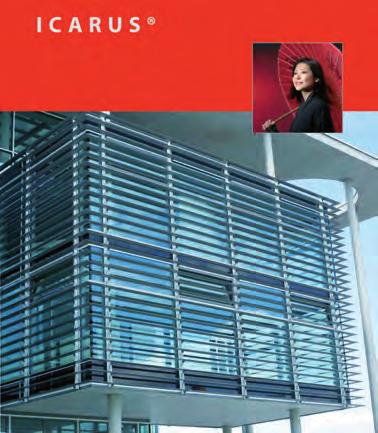

25 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY VETRACIE SYSTÉMY Prehľad ICARUS lamiel Možnosti montáže Samostatná lamela Naklápacie lamely horizontálne Viac lamelové Viac lamelové - horizontálne Quickfix - vertikálne lamely - horizontálne Naklápacie lamely vertikálne ICARUS - Ochrana pred slnkom pozostáva z hliníkových lamiel lisovaných pretláčaním, elipsovitého alebo pravouhlého tvaru a poskytuje optimálnu ochranu pred slnečným žiarením. Lamely môžu byť fixné alebo nastaviteľné. Môžu byť osadené horizontálne, alebo vertikálne. ICARUS QUICKFIX pevné osadenie Quickfix 100 Quickfix 125 Quickfix 150 Quickfix 200 Quickfix 250 Quickfix 300 NOVINKA! katalóg 2010 Quickfix - vertikálne lamely - vertikálne ICARUS IC Aero 100 IC Aero 125 IC Aero 150 IC Aero 200 IC Aero 250 IC Aero 300 IC Aero 360 IC Aero 400 IC Aero 480 IC Plano 60 IC Plano 150 IC Plano 200 Quickfix - konzolové Nastaviteľné - konzolové Rohové riešenie Posuvné okenice Objektové riešenia Odporúčané rozpätie lamiel pre fixné osadenie TYP ICA.100 ICA.125 ICA.150 ICA.200 ICA.250 ICA.300 ICA.360 ICA.400 ICA.480 ICP.150 ICP.200 Zaťaženie vetrom 600 Pa 800 Pa 1250 Pa 1800 mm 1600 mm 1400 mm 2100 mm 2000 mm 1800 mm 2500 mm 2300 mm 2100 mm 2600 mm 2500 mm 2200 mm 2700 mm 2600 mm 2300 mm 3300 mm 3000 mm 2700 mm 3600 mm 3400 mm 3000 mm 3700 mm 3500 mm 3100 mm 4500 mm 4200 mm 3800 mm 2800 mm 2700 mm 2400 mm 3300 mm 3000 mm 2800 mm ICARUS - prevedenie s naklápaním lamiel A4 0 0

26 ZIMNÁ ZÁHRADA LARA od firmy Gutmann LARA - zvnútra útulné drevo, zvonku proti poveternostným vplyvom odolný hliník. DREVO-HLINÍKOVÉ ZIMNÉ ZÁHRADY Najelegantnejší spôsob rozšírenia Vášho obytného priestoru. Zimná záhrada priehľadná stavba, ktorá v krátkom čase jedinečne a energeticky úsporne vytvára zelenú kulisu Vášho príbytku. V blízkosti s prírodou môžete intenzívnejšie prežívať všetky ročné obdobia, čo nezameniteľne zvýši kvalitu Vášho bývania. V neposlednom rade, konštrukcia zimnej záhrady s individuálnym dôrazom na množstvo farieb a rozmanitosť tvarov zimných záhrad ponúka ideálny doplnok ku každej obytnej stavbe. MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE Drevo z vnútornej strany: prináša interiéru pohodlnú a prírodnú atmosféru nízke nároky na údržbu a povrchovú úpravu rozmanitosť použitých drevín Hliník z vonkajšej strany: zaručuje ochranu proti poveternostným podmienkam široká paleta farieb hliníkových profilov vzhľadová rozmanitosť profilov v výbornými statickými vlastnosťami konštrukcie Stabilita, tepelná izolácia a dlhovekosť to sú najdôležitejšie požiadavky na konštrukciu každej zimnej záhrady. Intenzívne UV žiarenie striedajúce dážď, to sú podmienky, ktorým môže odolať len jeden materiál hliník. Naopak zvnútra príjemná a pohodlná atmosféra domova vytváraná prírodným drevom. Všetky tieto požiadavky napĺňa LARA hospodárny systém zimných záhrad od fy. GUTMANN.

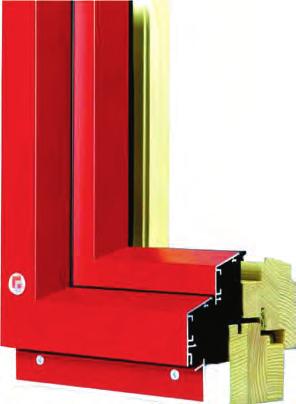

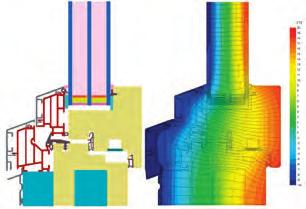

27 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY HLINÍKOVÉ KAPOTÁŽE SYSTÉM CORA SYSTÉM MIRA THERM - 10 C 20 C možnosť použitia na renováciu starých okien cenovo výhodnejší ako výmena okien možnosť použitia pre rôzne tvary a rozmery Výhody: hliníkové kapotáže pre bežné profily okien a dverí okná nevyžadujú ďalší ochranný náter dlhodobá ochrana pred nepriaznivým počasím ekonomická úspora vlastnosti materiálu sa nemenia vplyvom počasia možnosť kombinácie s profilmi na zimnú záhradu

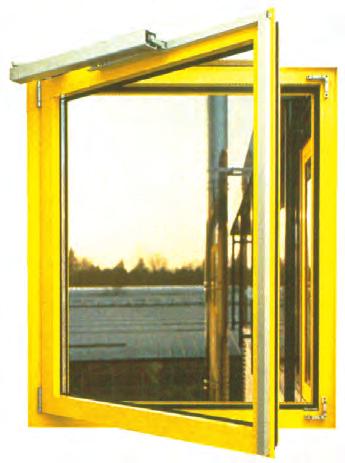

28 E 212 Elektrický pohon pre otváranie okien a nadsvetlíkov v spojení s kovaním OL 90. Je konštrukčne riešený pre krátku nepretržitú prevádzku (5 min.) a pre použitie v suchých priestoroch. V pohone sú integrované elektromechanické koncové spínače. Elektropohon je v princípe možné použiť vo všetkých prípadoch, kde sa používa kovanie OL 90 alebo OL100. Vhodný pre všetky druhy okien - plastové, drevenné, hliníkové, oceľové. E 212 R1 je určený pre skupinové ovládanie jedným vypínačom, napájanie 230 V E 212 R je určený pre skupinové ovládanie ľubovoľným počtom vypínačov, napájanie 230 V E 212 je určený pre ovládanie pomocou EPS, centrály E 260N alebo inýn systémom, napájanie 24 V V jednej skupine (t. j. na jeden vypínač) môže byť pripojených až 6 pohonov E 212 s napájacím napätím 230 V AC. Technické parametre Ťažná a tlačná sila Zdvih nastaviteľný Napájanie Menovitý prúd 0,4 A / 1,2 A Výkon 90 VA / 29 W Trieda ochrany IP 52 Doba chodu cca 30 s 1400 N mm (52 mm z výroby) 230 V AC / 24 V DC Montážne rozmery Y min. 36 mm X min. 36 mm C min. 500 mm A horizontálna montáž min. 600 mm vertikálna montáž min. 380 mm Hmotnosť okna Šírka otvorenia max. 80 kg pri OL90 max. 200 kg pri OL100 v závislosti od rozmerov okna 170 mm pri OL mm pri OL100 Motory je možné napojiť na riadiace a ovládacie zariadenia budovy alebo domu napr. snímače teploty, vetra, dažďa. V prípade, že budova nemá vlastný riadiaci systém je možné k pohonom s napájaním 24 V DC dodať centrály GEZE E260 s vlastnými snímačmi teploty, vetra, dažďa, dymu, vetracími a požiarnymi tlačítkami (pozri kap. Centrála E260). ELEKTRICKÉ OTVÁRANIE OKIEN min. C horizontálne y x vertikálne a pre 1 nožnicu GN/YE BK E BK BU MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE Základné komponenty pre kovanie OL 90 Pohon E212 R1, E212 R alebo E212 Spojka tyče Tyč, priemer 8 mm Krycí profil Nožnica s unášačom Rohovník (pri vertikálnej montáži) Vypínač E27, E33, E50/1, a pod. V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov 1 2 P E 27 alebo E 33 L1 N PE Schéma zapojenia pohonu s napájaním 230 V AC

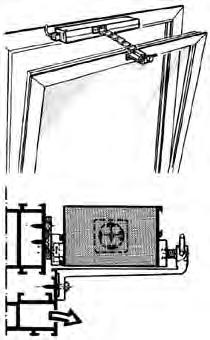

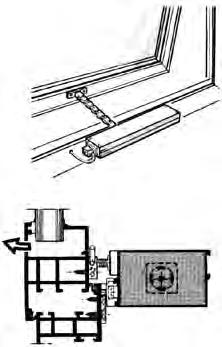

29 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY ELEKTRICKÉ OTVÁRANIE OKIEN L1 N PE AUF ZU N PE E 27 alebo E 33 E600/230V AC N L1L2 S Schéma zapojenia pohonu s napájaním 230 V AC ELEKTRICKÉ RETIAZKOVÉ POHONY Sú vybavené špeciálnou retiazkou, ktorá je schopná prenášať ťahové a tlakové sily. V zatvorenom stave okna je retiazka zasunutá v telese pohonu. Sú určené pre: sklopné okno smerom dnu výklopné okno smerom von otváravé okno otočné okno (pánty v strede okna) strešné okno (E640 a E660) Vhodný pre všetky druhy okien plastové, drevenné, hliníkové, oceľové. Dôležitým parametrom pre výber vhodného pohomu je celková hmotnosť okna (obzvlášť pri strešných oknách) a celkové rozmery okenného krídla. typ Zdvih (vysunutie retiazky) šírka krídla min. max. 1) výška krídla min. 2) potreb. miesto na ráme: sklopné okno dnu výklopné okno von rozmery Š x V x H tlačná / ťažná sila mm mm mm E /400 3) E / /800 mm mm 409/40/67 515/50/90 311/31/31 269/50/86 342/29/49 765/50/80 460/40/67 609/50/90 N 200/ / / / / /400 1) Pre väčšie šírky okien je možné použiť 2 motory na okne spojené synchronizačnou jednotkou. 2) Pomocou otočných konzol je možné dosiahnuť ešte menšie výšky krídel ako sú uvedené v tabuľke. 3) Bez sieťového zdroja. typ napätie menovitý prúd príkon trieda ochrany V A W IP 230 E E600 4) Len so samostatným sieťovým zdrojom E580 Motory sú určené len pre suché priestory. 0,7 Základné komponenty Retiazkový pohon E6xx Konzola pre sklopné okno dnu alebo Konzola pre výklopné okno von Vypínač E27, E33, E50/1, a pod. 24 0,5 E / E /I 20/III 42/III E / / E / / Motory je možné napojiť na riadiace a ovládacie zariadenia budovy alebo domu napr. snímače teploty, vetra, dažďa. V prípade, že budova nemá vlastný riadiaci systém je možné k pohonom s napájaním 24 V DC dodať centrály GEZE E260 s vlastnými snímačmi teploty, vetra, dažďa, dymu, vetracími a požiarnymi tlačítkami (pozri kap. Centrála E260). V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov. 24 1, ,3 24 1, ,6 138 E , ,7 150 E , /I 42/III 42/I 42/III E E ,

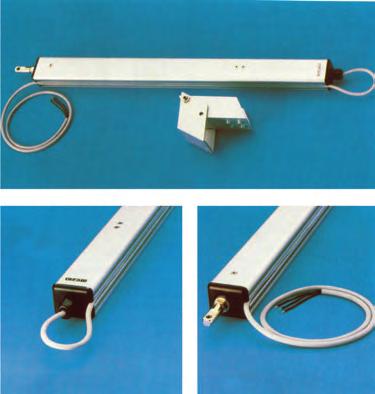

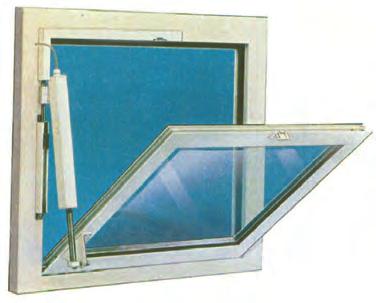

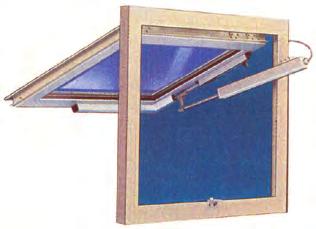

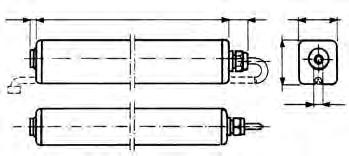

30 ELEKTRICKÉ VRETENOVÉ POHONY Oblasť použitia: sklopné okná smerom dnu výklopné okná smerom von strešné okná strešné svetlíky Technické parametre E250 E350 Prevádzkové napätie 24 V DC 230 V AC Menovitý prúd 0,2 0,8 A 0,15 A Sila zdvihu 750 N 750 N Trieda ochrany IP65 IP65 Koncový vypínač záťažové vypínanie Zdvih (vysunutie piestu) 100, 150, 200, 230, 300, 500, 700, 750, 1000 mm Základné komponenty Pohon E250 alebo E350 Konzola pre sklopné okná smerom dnu alebo Konzola pre výklopné okná smerom von Vypínač E27, E33, E50/1, a pod. Pre väčšie šírky okien je možné použiť 2 motory na okne spojené synchronizačnou jednotkou. Motory je možné napojiť na riadiace a ovládacie zariadenia budovy alebo domu napr. snímače teploty, vetra, dažďa. V prípade, že budova nemá vlastný riadiaci systém je možné k pohonom s napájaním 24 V DC dodať centrály GEZE E260 s vlastnými snímačmi teploty, vetra, dažďa, dymu, vetracími a požiarnymi tlačítkami (pozri kap. Centrála E260). E250 je súčasťou systému RWA 100E, RWA 110E, RWA 105E E350 je súčasťou systému OL350N, OL 360N, OL370N ELEKTRICKÉ OTVÁRANIE OKIEN 6 zdvih E M10 6 zdvih M10 MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov. E 350 BK AUF 1 BN ZU 2 BU N 3 E 350 N AUF ZU N 51 E 350 N Výklopné okno smerom von L1 N PE E 27 alebo E 33 Schéma zapojenia pohonu s napájaním 230 V AC E350N Strešné okno

31 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY ELEKTRICKÉ OTVÁRANIE OKIEN SYSTÉMY ELEKTRICKÉHO OTVÁRANIA OKIEN RWA 1xxE - 24 V DC RWA 100E RWA 110E RWA 105E 24 V DC Sú určené predovšetkým pre požiarne odvetranie budov ale rovnako dobre spĺňajú funkcie bežného vetrania. Oblať použitia: RWA 100E RWA 110E RWA 105E systém kovania Hlásiče (bezpotenciálové) poplach (napr. sirény, hasiči) porucha (napr. sign. svetlo) okná AUF (napr. svet. diódy) Signálne výstupy sklopné okná smerom dnu, otváravé okná smerom dnu výklopné okná smerom von, otváravé okná smerom von otváravé okná smerom dnu Základom systému je vretenový pohon E250, ktorého parametre sú uvedené vyššie. Pohon je doplnený kovaním (konzoly, uzatváracie body, atď.) prispôsobeným pre otváranie rôznych typov okien. Šírka okna Tandem drevené, hliníkové okná max mm max mm plastové max. 800 mm max mm Hmotnosť výplne max. 30 kg/m 2 Pre väčšie šírky okien sa používa systém RWA 100E Tandem, RWA 110E Tandem a RWA 105E Tandem, t. j. 2 motory na okne spojené synchronizačnou jednotkou. Odporúča sa použiť na strane motoru 2 závesy. RWA 100E RWA 110E RWA 105E Min. miesto na ráme okna 48 mm 48 mm 18 mm Min. miesto na ráme krídla 33 mm 33 mm 38 mm Uhol otvorenia 1) do 75 1) Uhol otvorenia a tým aj zodpovedajúca šírka otvorenia okna je závislý od rozmerov okna a od použitého zdvihu vretenového pohonu. Uvedené hodnoty platia pre štandardné spôsoby montáže. Preto je potrebné overiť uhol otvorenia pre každý jednotlivý prípad, obzvlášť pre veľké hodnoty otvorenia, napr. 60, 75 a 90. Motory je možné napojiť na riadiace a ovládacie zariadenia budovy. V prípade, že budova nemá vlastný riadiaci systém je možné k pohonom s napájaním 24 V DC dodať centrály GEZE E260 s vlastnými snímačmi teploty, vetra, dažďa, dymu, vetracími a požiarnymi tlačítkami (pozri kap. Centrála E260). Systémy otvárania vretenový pohon retiazkový pohon Riadiaca centrála núdzového prúdu Vetracia skupina Poplachová skupina systém el. otvárania svetlíku vetracie tlačidlo spínacie hodiny priestorová regulácia teploty teplotné ext. poplach, diferenciálne napr. EPS čidlo (bezpotenc.) riadenie dážď/vietor dymové čidlo požiarne tlač.

32 SYSTÉMY ELEKTRICKÉHO OTVÁRANIA OKIEN OL 3xxEN V AC Sú určené predovšetkým pre požiarne odvetranie budov ale ronako dobre spĺňajú funkcie bežného vetrania. Princípom fungovania a parametrami sú zhodné s RWA 1xxE s tým rozdielom, že sú napájané sieťovým napätím 230 V AC. Oblať použitia: OL 350EN sklopné okná smerom dnu, otváravé okná smerom dnu OL 360EN výklopné okná smerom von, otváravé okná smerom von OL 370EN otváravé okná smerom dnu Základom systému je vretenový pohon E350, ktorého parametre sú uvedené vyššie. Pohon je doplnený kovaním (konzoly, uzatváracie body, atď.) prispôsobeným pre otváranie rôznych typov okien. Šírka okna Tandem drevenné, hliníkové okná max mm max mm plastové max. 800 mm max mm Hmotnosť výplne max. 30 kg/m 2 Odporúča sa použiť na strane motoru 2 závesy. Pre väčšie šírky okien sa používa systém OL 350EN Tandem, OL 360EN Tandem a OL 370EN Tandem, t. j. 2 motory na okne spojené synchronizačnou jednotkou. V tomto prípade sa použije RWA 1xxE Tandem, pred ktorý sa predradí sieťový zdroj E V. RWA 100E RWA 110E RWA 105E OL 350EN OL 360EN OL 370EN Min. miesto na ráme okna 48 mm 48 mm 18 mm Min. miesto na ráme krídla 33 mm 33 mm 38 mm Uhol otvorenia 1) do 75 1) Uhol otvorenia a tým aj zodpovedajúca šírka otvorenia okna je závislý od rozmerov okna a od použitého zdvihu vretenového pohonu. Uvedené hodnoty platia pre štandardné spôsoby montáže. Preto je potrebné overiť uhol otvorenia pre každý jednotlivý prípad, obzvlášť pre veľké hodnoty otvorenia, napr. 60, 75 a 90. Motory je možné napojiť na riadiace a ovládacie zariadenia budovy. V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov. ELEKTRICKÉ OTVÁRANIE OKIEN MECHANICKÉ ZÁBRANNÉ SYSTÉMY DVEROVÉ KOVANIE V AC

33 DVEROVÉ KOVANIE MECHANICKÉ ZÁBRANNÉ SYSTÉMY ELEKTRICKÉ OTVÁRANIE OKIEN Použitie: Centrála riadi otváranie a zatváranie okien vybavených elektrickými pohonmi v rôznych prevádzkových a núdzových stavoch. Základný princíp: Centrála otvára alebo zatvára okná na pokyn vetracieho tlačítka, snímača dažďa, vetra, teploty, spínacích hodín, a pod. (t. j. systém bežného vetrania) Zároveň otvára okná v prípade pokynu od EPS, požiarneho tlačidla, snímača dymu, snímača rozdielu teploty, a pod. (t. j. sytém požiarneho odvetrania) V tomto prípade sa okno otvorí na plnú šírku otvorenia danú zdvihom použitého elektrického pohonu a použitým kovaním. Technnické parametre Vstup Výstup Výstupný prúd Doba zálohovania E 260 N2/1 UP 230 V AC 24 V DC 2 A až 30 A podľa použitej centrály 72 hodín Centrála má zabudovaný vlastný zálohový zdroj, ktorý zabezpečí otvorenie okien aj v prípade výpadku sieťového napätia. V prípade výpadku sieťového napätia je k dispozícii len systém požiarneho odvetrania. Bežné vetranie je blokované z dôvodu šetrenia kapacity záložného zdroja. Počet motorov pripojiteľných k E 260N RWA 100E, RWA 110E, RWA 105E E 212, Retiazkové pohony max. 32 podľa použitej centrály posúdia sa podľa celkového odberu prúdu všetkých elektrických pohonov v systéme Vetracie skupiny Použitím centrály E 260N je možné okná rozdeliť na niekoľko vetracích skupín. Napríklad: Výrobná hala má 10 okien ovládaných elektrickým pohonom, z toho 5 okien je na jednej strane haly a 5 okien na druhej strane. Pre vetranie sa požaduje samostatné otváranie okien na každej strane haly. Zároveň musí byť splnená požiadavka, že v prípade požiarneho poplachu sa otvoria všetky okná na obidvoch stranách haly súčasne. V prípade požiadavky poskytujeme technické poradenstvo, dodávku a montáž systémov. E 260 N2/.. - E 260 N8/.. vonkajšie rozmery skrinky výška šírka hĺbka ,5 rozmery otvoru UP - rozvádzač výška šírka hĺbka ,5 CENTRÁLA E 260N požiarne tlač. FT4 vetracie tlač. E50/1 optický snímač dymu RM 138 A B C E 260 N2/ E 260 N4/ E 260 N8/ E 260 N12/1-32/8 termostat E70 synchronizačná jednotka E102
