1 Jak číst v průkazu energetické náročnosti Novela vyhlášky o ENB Ing. Jan Antonín technická podpora Šance pro budovy 1/ 45

2 Úvod 2/ 45

3 Spotřeba tepla na vytápění [kwh/(m 2.a)] Úvod - Projekt Cepheus, 32 pasivních budov, Hannover - měřené hodnoty výpočet objekt č. 1, 2, 3, 4, / 45

4 Úvod FAQ: Referenční budova Celková dodaná energie Neobnovitelná primární energie Energeticky vztažná plocha Energonositel Objemový faktor tvaru A/V Průměrný součinitel prostupu tepla U em Redukční činitel 4/ 45

5 Obsah 1. Jak číst ve STARÉM průkazu (setkáte se s ním do 2022) 2. Jak číst v NOVÉM průkazu 3. Stanovení provozních nákladů z průkazu ENB 4. Podpůrné studie Šance pro budovy 5/ 45

6 Každý z nich je trochu jiný novostavby a větší rekonstrukce nad 1000 m 2 podlahové plochy prodej a pronájem novostavby a rekonstrukce 25% obálky 04/ / 45

7 JAK ČÍST VE STARÉM PRŮKAZU? platí 10 let setkáte se s ním tedy až do roku / 45

8 Průkaz není jen grafická část obsahuje také cca 10 stránek protokolu 8/ 45

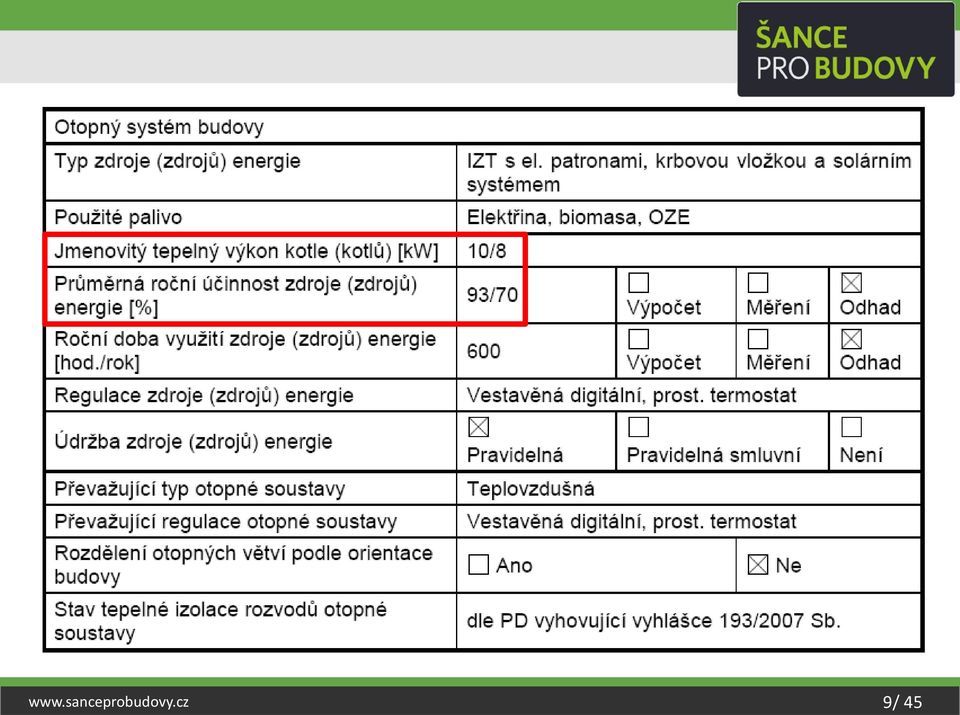

9 9/ 45

10 10/ 45

11 STARÝ PRŮKAZ ENERGETICKÉ NÁROČNOSTI 11/ 45

12 ENERGETICKÁ VZTAŽNÁ PLOCHA PŮDORYS kwh/m 2 Zastavěná plocha Užitná plocha Celková vnitřní podlahová plocha 12/ 45

13 ENERGETICKÁ VZTAŽNÁ PLOCHA kwh/m 2 Energeticky vztažná plocha (součet všech podlaží) nově od Energeticky vztažná plocha (součet všech podlaží) aktuální ( starý ) PENB 13/ 45

14 STARÝ PRŮKAZ ENERGETICKÉ NÁROČNOSTI Roční spotřeba domu kwh plocha starý PENB 160 m 2 plocha nový PENB 186 m 2 Měrná spotřeba 134 kwh/(m 2.rok) Měrná spotřeba 115 kwh/(m 2.rok) Nově: princip referenční budovy = nehodnotí se dle měrné spotřeby 14/ 45

15 Nový průkaz energetické náročnosti Referenční budova: výpočtově definovaná budova téhož druhu, stejného geometrického tvaru, typického užívání.. Zatřídění hodnocené budovy = poměr vůči referenční budově 15/ 45

16 JAK ČÍST V NOVÉM PRŮKAZU? setkáte se s ním od / 45

17 Nový průkaz energetické náročnosti 17/ 45

18 Základní informace 18/ 45

19 Základní informace Plocha obálky specifický způsob výpočtu neshoduje se s pohledovými plochami 19/ 45

20 Základní informace Objemový faktor tvaru A/V 20/ 45

21 Celková dodaná energie energie vstupující do budovy (případně na pozemek) včetně slunečního záření včetně energie okolí při typickém užívání! 21/ 45

22 teor. potřeba tepla 20 C ztráty zásobníku, rozvodů oběhová čerpadla, ventilátory, atd. zdroj: / 45

23 Průměrný Vytápění Větrání součinitel prostupu tepla obálky - U em izolační palivo elektřina (dřevo, standard na ventilátory elektřina, konstrukcí plyn, kombinace) okna, elektřina dveře, pro stěny, oběhová střecha, čerpadla, podlaha regulace, - zemina atd. vážený průměr 23/ 45

24 Primární neobnovitelná energie vliv budovy na životní prostředí zohlednění energetické komodity čím kryji dodávku do objektu elektřina 3,0 plyn 1,1? dřevo 0,1 24/ 45

25 DODANÁ ENERGIE PRIMÁRNÍ NEOBNOVITELNÁ zdroj: Autodesk 25/ 45

26 Stanovení provozních nákladů z průkazu ENB 26/ 45

27 Stanovení provozních nákladů 27/ 45

28 Stanovení provozních nákladů Grafické vyjádření pro stanovení provozních nákladů nestačí není odečet obnovitelných zdrojů (změna oproti starému PENB) Podklad pro výpočet provozních nákladů kwh zemní plyn kwh elektřina kwh slunce a energie prostředí (zdarma) 6,5 MWh 5,2 MWh 14,3 MWh 28/ 45

29 Stanovení provozních nákladů nízký tarif kalkulator.eru.cz elektřina plyn 29/ 45

30 Stanovení provozních nákladů Celkem kwh Zemní plyn kwh 1.7 Kč/kWh Kč Elektřina kwh 5.0 Kč/kWh Kč Slunce kwh 0.0 Kč/kWh 0 Kč Jistič - - např Kč Celkem Kč 6,5 MWh 5,2 MWh 14,3 MWh 30/ 45

31 CENY ENERGIÍ - PŘÍKLAD 31/ 45

32 Stanovení provozních nákladů Ve výstavbě jsou stránky pro výpočet provozních nákladů / 45

33 Stanovení provozních nákladů 33/ 45

34 Stanovení provozních nákladů 170%??? zdroj: EU energy trends to 2030, EU commission 34/ 45

35 Stanovení provozních nákladů 35/ 45

36 36/ 45

37 Stanovení provozních nákladů Průkaz = nástroj ochrany spotřebitele Roční provoz rodinného domu Kč za 15 let Kč s nárůstem ceny energií 5% Kč cena průkazu 0,3%??? 37/ 45

38 Podpůrné studie Šance pro budovy 38/ 45

39 FV zdroje při snížení primární energie různé orientace, skony, využitelnost střechy.. na podlahovou plochu budovy 39/ 45

40 Dosažitelnost nových požadavků na U em nastavení požadavků - pro celou škálu budov nástroje hromadných simulací chování budov (spolupráce s ČVUT) 40/ 45

41 Nová zelená úsporám - rekonstrukce 41/ 45

42 Třídy energetické náročnosti 42/ 45

43 Nové požadavky na obálku budovy malé rodinné domy velké rodinné domy bytové domy 43/ 45

44 Příklady řešení TZB systémů včera dnes a zítra 44/ 45 zdroj: Intoza

45 Děkuji za pozornost Ing. Jan Antonín 45/ 45
