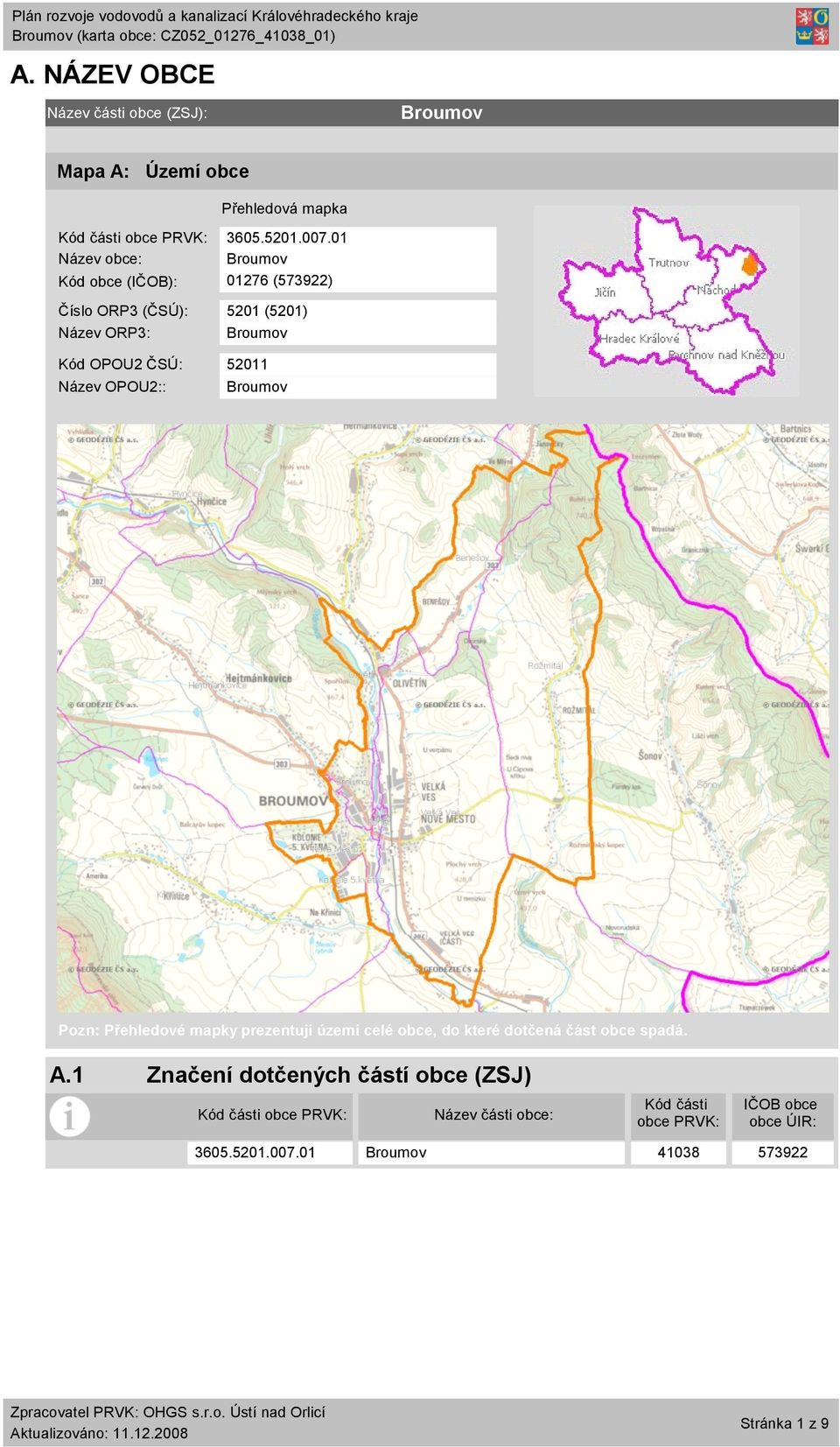

1 A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: Název obce: Kód obce (IČOB): (573922) Číslo ORP3 (ČSÚ): 51 (51) Název ORP3: Kód OPOU2 ČSÚ: 511 Název OPOU2:: Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: Stránka 1 z 9

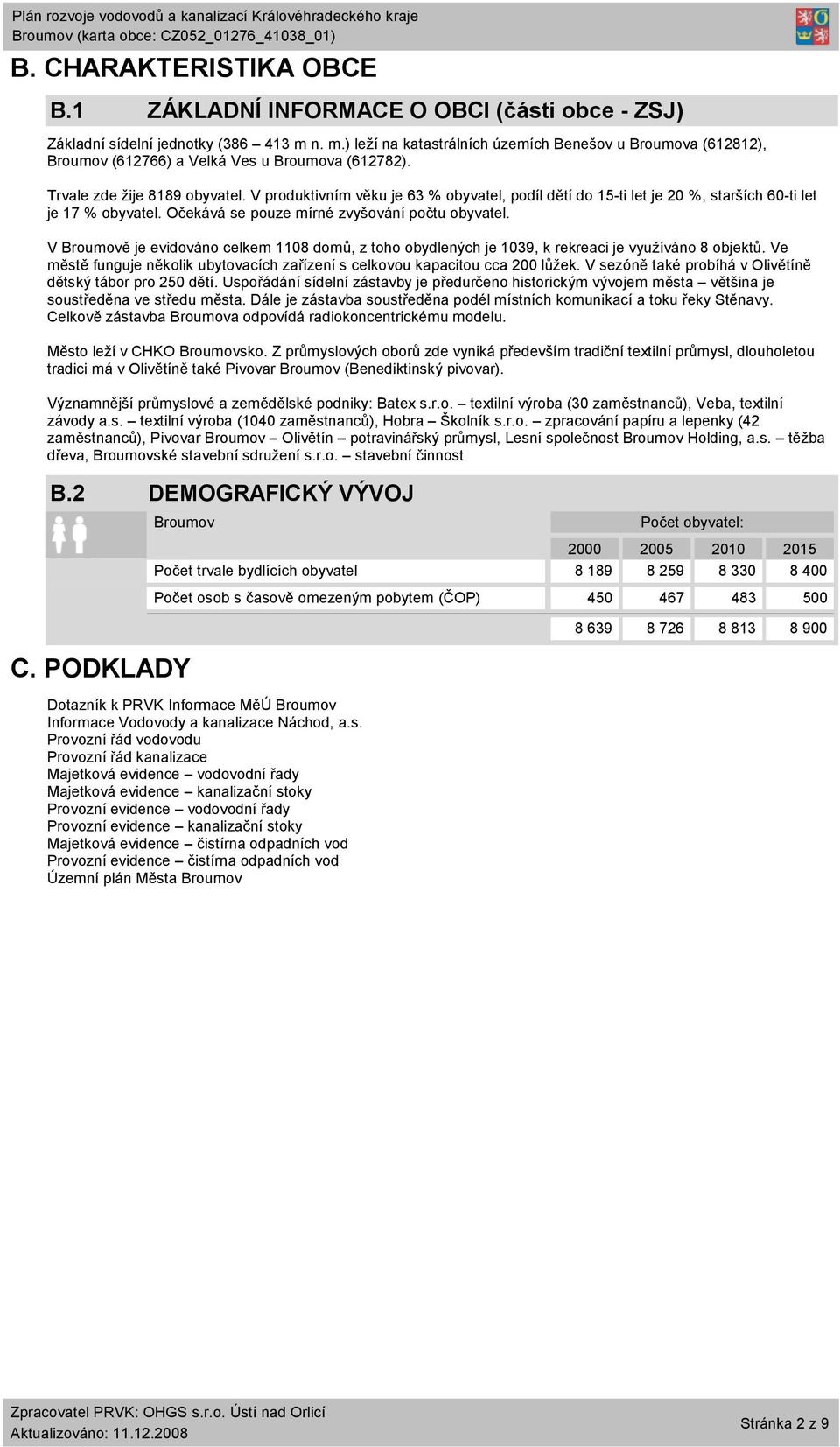

2 B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Základní sídelní jednotky ( m n. m.) leží na katastrálních územích Benešov u a (612812), (612766) a Velká Ves u a (612782). Trvale zde žije 8189 obyvatel. V produktivním věku je 63 % obyvatel, podíl dětí do 15-ti let je %, starších 60-ti let je 17 % obyvatel. Očekává se pouze mírné zvyšování počtu obyvatel. V ě je evidováno celkem 1108 domů, z toho obydlených je 1039, k rekreaci je využíváno 8 objektů. Ve městě funguje několik ubytovacích zařízení s celkovou kapacitou cca 0 lůžek. V sezóně také probíhá v Olivětíně dětský tábor pro 250 dětí. Uspořádání sídelní zástavby je předurčeno historickým vývojem města většina je soustředěna ve středu města. Dále je zástavba soustředěna podél místních komunikací a toku řeky Stěnavy. Celkově zástavba a odpovídá radiokoncentrickému modelu. Město leží v CHKO sko. Z průmyslových oborů zde vyniká především tradiční textilní průmysl, dlouholetou tradici má v Olivětíně také Pivovar (Benediktinský pivovar). Významnější průmyslové a zemědělské podniky: Batex s.r.o. textilní výroba (30 zaměstnanců), Veba, textilní závody a.s. textilní výroba (1040 zaměstnanců), Hobra Školník s.r.o. zpracování papíru a lepenky (42 zaměstnanců), Pivovar Olivětín potravinářský průmysl, Lesní společnost Holding, a.s. těžba dřeva, ské stavební sdružení s.r.o. stavební činnost B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: C. PODKLADY Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Dotazník k PRVK Informace MěÚ Informace Vodovody a kanalizace Náchod, a.s. Provozní řád vodovodu Provozní řád kanalizace Majetková evidence vodovodní řady Majetková evidence kanalizační stoky Provozní evidence vodovodní řady Provozní evidence kanalizační stoky Majetková evidence čistírna odpadních vod Provozní evidence čistírna odpadních vod Územní plán Města Stránka 2 z 9

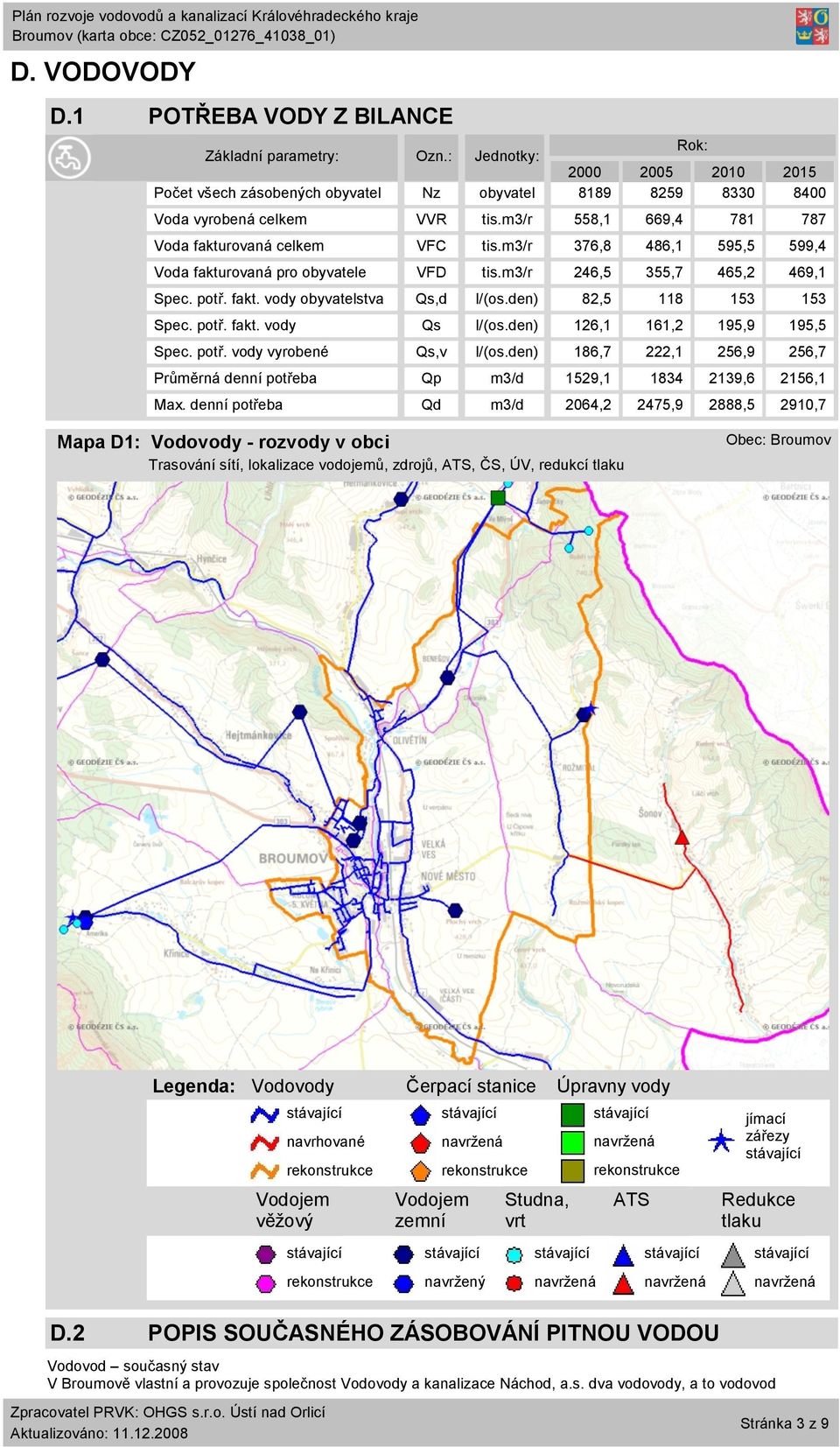

3 D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r 558,1 669, Voda fakturovaná celkem VFC tis.m3/r 376,8 486,1 595,5 599,4 Voda fakturovaná pro obyvatele VFD tis.m3/r 246,5 355,7 465,2 469,1 Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 82, Spec. potř. fakt. vody Qs l/(os.den) 126,1 161,2 195,9 195,5 Spec. potř. vody vyrobené Qs,v l/(os.den) 186,7 222,1 256,9 256,7 Průměrná denní potřeba Qp m3/d 1529, ,6 2156,1 Max. denní potřeba Qd m3/d 64,2 2475,9 2888,5 2910,7 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody jímací zářezy Vodojem věžový Vodojem zemní Studna, vrt ATS Redukce tlaku navržený D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Vodovod současný stav V ě vlastní a provozuje společnost Vodovody a kanalizace Náchod, a.s. dva vodovody, a to vodovod Stránka 3 z 9

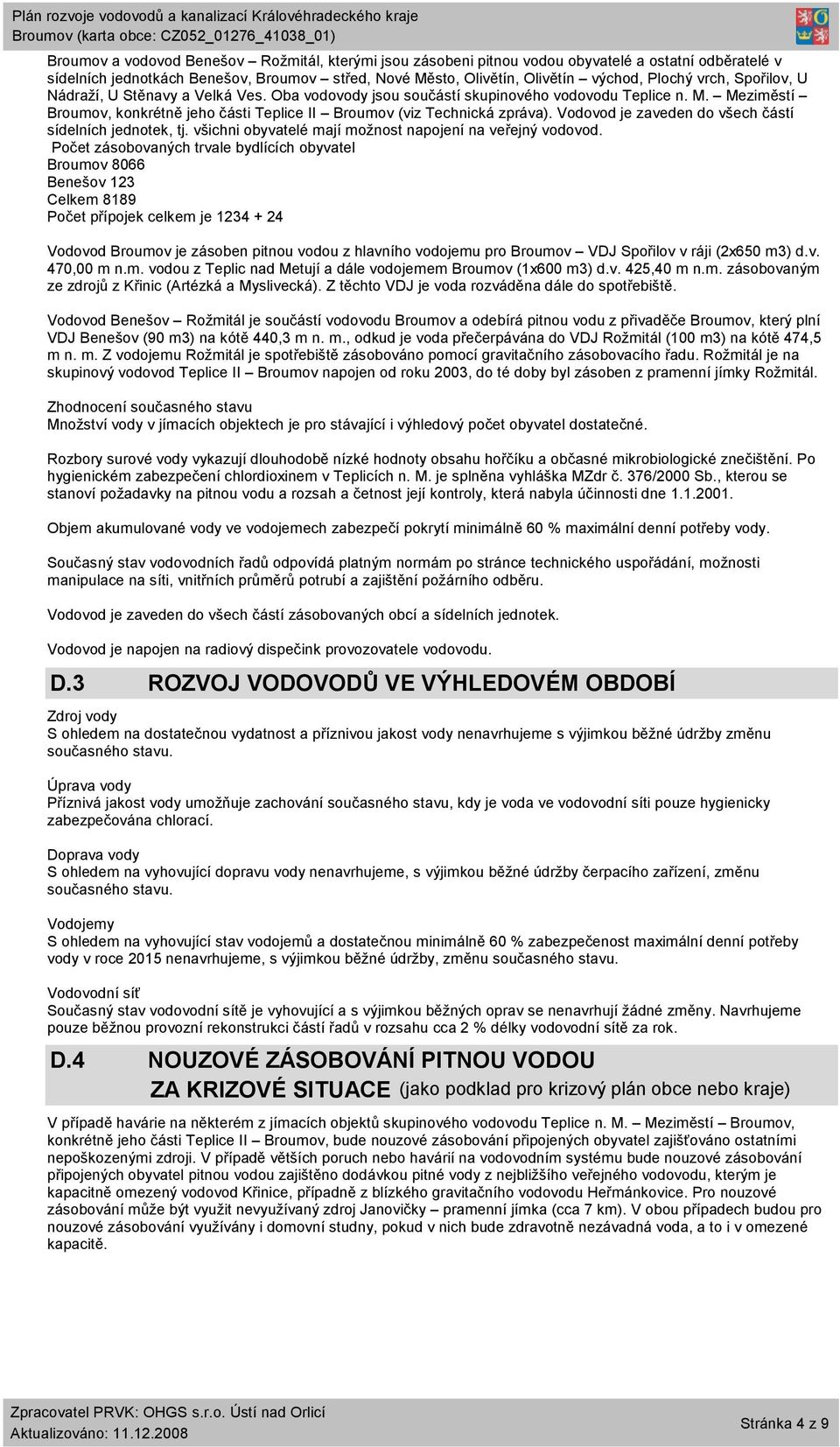

4 a vodovod Benešov Rožmitál, kterými jsou zásobeni pitnou vodou obyvatelé a ostatní odběratelé v sídelních jednotkách Benešov, střed, Nové Město, Olivětín, Olivětín východ, Plochý vrch, Spořilov, U Nádraží, U Stěnavy a Velká Ves. Oba vodovody jsou součástí skupinového vodovodu Teplice n. M. Meziměstí, konkrétně jeho části Teplice II (viz Technická zpráva). Vodovod je zaveden do všech částí sídelních jednotek, tj. všichni obyvatelé mají možnost napojení na veřejný vodovod. Počet zásobovaných trvale bydlících obyvatel 8066 Benešov 123 Celkem 8189 Počet přípojek celkem je Vodovod je zásoben pitnou vodou z hlavního vodojemu pro VDJ Spořilov v ráji (2x650 m3) d.v. 470,00 m n.m. vodou z Teplic nad Metují a dále vodojemem (1x600 m3) d.v. 425,40 m n.m. zásobovaným ze zdrojů z Křinic (Artézká a Myslivecká). Z těchto VDJ je voda rozváděna dále do spotřebiště. Vodovod Benešov Rožmitál je součástí vodovodu a odebírá pitnou vodu z přivaděče, který plní VDJ Benešov (90 m3) na kótě 440,3 m n. m., odkud je voda přečerpávána do VDJ Rožmitál (100 m3) na kótě 474,5 m n. m. Z vodojemu Rožmitál je spotřebiště zásobováno pomocí gravitačního zásobovacího řadu. Rožmitál je na skupinový vodovod Teplice II napojen od roku 03, do té doby byl zásoben z pramenní jímky Rožmitál. Zhodnocení současného stavu Množství vody v jímacích objektech je pro i výhledový počet obyvatel dostatečné. Rozbory surové vody vykazují dlouhodobě nízké hodnoty obsahu hořčíku a občasné mikrobiologické znečištění. Po hygienickém zabezpečení chlordioxinem v Teplicích n. M. je splněna vyhláška MZdr č. 376/00 Sb., kterou se stanoví požadavky na pitnou vodu a rozsah a četnost její kontroly, která nabyla účinnosti dne Objem akumulované vody ve vodojemech zabezpečí pokrytí minimálně 60 % maximální denní potřeby vody. Současný stav vodovodních řadů odpovídá platným normám po stránce technického uspořádání, možnosti manipulace na síti, vnitřních průměrů potrubí a zajištění požárního odběru. Vodovod je zaveden do všech částí zásobovaných obcí a sídelních jednotek. Vodovod je napojen na radiový dispečink provozovatele vodovodu. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Zdroj vody S ohledem na dostatečnou vydatnost a příznivou jakost vody nenavrhujeme s výjimkou běžné údržby změnu současného stavu. Úprava vody Příznivá jakost vody umožňuje zachování současného stavu, kdy je voda ve vodovodní síti pouze hygienicky zabezpečována chlorací. Doprava vody S ohledem na vyhovující dopravu vody nenavrhujeme, s výjimkou běžné údržby čerpacího zařízení, změnu současného stavu. Vodojemy S ohledem na vyhovující stav vodojemů a dostatečnou minimálně 60 % zabezpečenost maximální denní potřeby vody v roce 15 nenavrhujeme, s výjimkou běžné údržby, změnu současného stavu. Vodovodní síť Současný stav vodovodní sítě je vyhovující a s výjimkou běžných oprav se nenavrhují žádné změny. Navrhujeme pouze běžnou provozní rekonstrukci částí řadů v rozsahu cca 2 % délky vodovodní sítě za rok. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) V případě havárie na některém z jímacích objektů skupinového vodovodu Teplice n. M. Meziměstí, konkrétně jeho části Teplice II, bude nouzové zásobování připojených obyvatel zajišťováno ostatními nepoškozenými zdroji. V případě větších poruch nebo havárií na vodovodním systému bude nouzové zásobování připojených obyvatel pitnou vodou zajištěno dodávkou pitné vody z nejbližšího veřejného vodovodu, kterým je kapacitně omezený vodovod Křinice, případně z blízkého gravitačního vodovodu Heřmánkovice. Pro nouzové zásobování může být využit nevyužívaný zdroj Janovičky pramenní jímka (cca 7 km). V obou případech budou pro nouzové zásobování využívány i domovní studny, pokud v nich bude zdravotně nezávadná voda, a to i v omezené kapacitě. Stránka 4 z 9

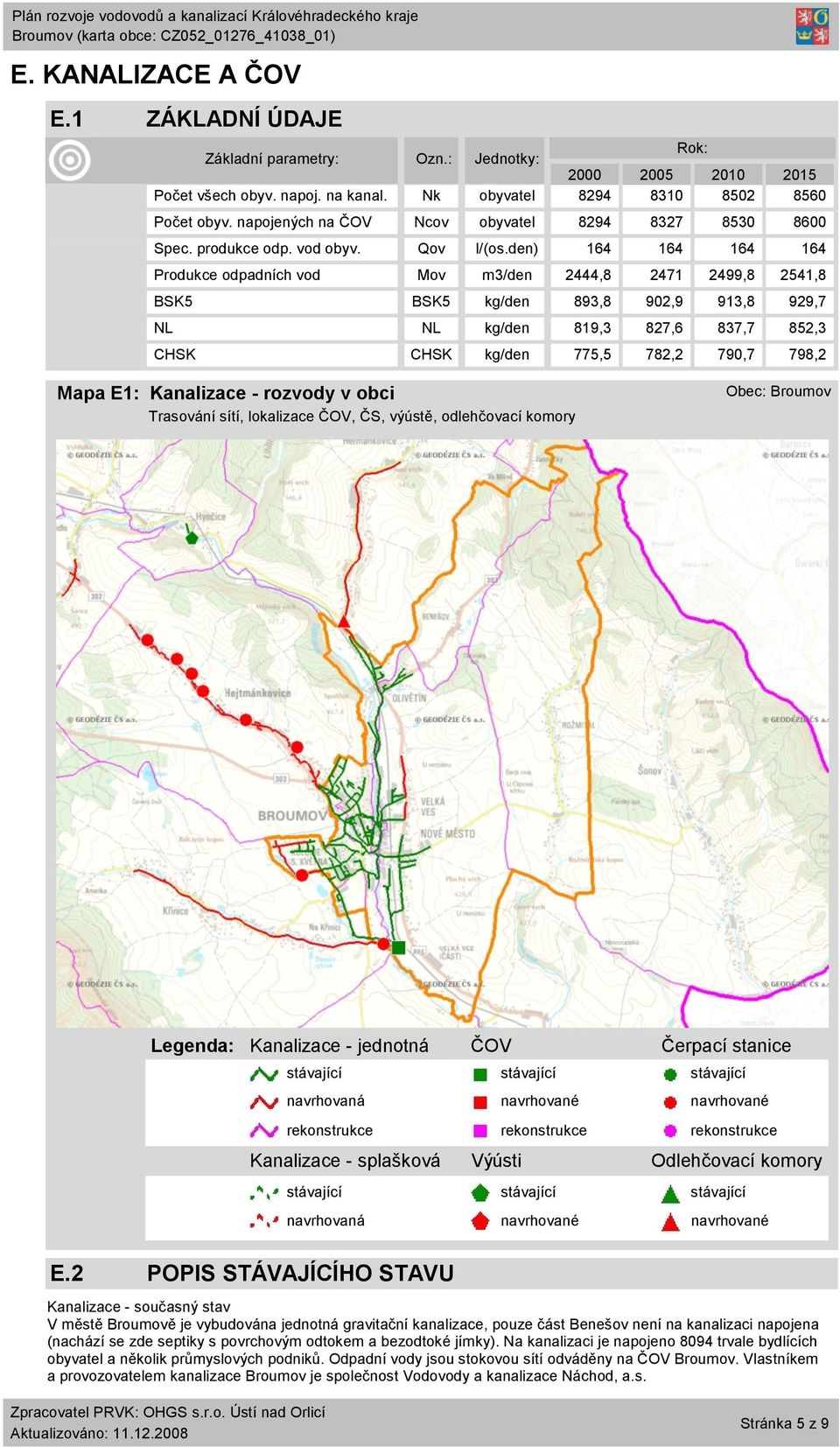

5 E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 2444, ,8 2541,8 BSK5 BSK5 kg/den 893,8 902,9 913,8 929,7 NL NL kg/den 819,3 827,6 837,7 852,3 CHSK CHSK kg/den 775,5 782,2 790,7 798,2 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace - jednotná ČOV Čerpací stanice navrhovaná Kanalizace - splašková Výústi Odlehčovací komory navrhovaná E.2 POPIS STÁVAJÍCÍHO STAVU Kanalizace - současný stav V městě ě je vybudována jednotná gravitační kanalizace, pouze část Benešov není na kanalizaci napojena (nachází se zde septiky s povrchovým odtokem a bezodtoké jímky). Na kanalizaci je napojeno 8094 trvale bydlících obyvatel a několik průmyslových podniků. Odpadní vody jsou stokovou sítí odváděny na ČOV. Vlastníkem a provozovatelem kanalizace je společnost Vodovody a kanalizace Náchod, a.s. Stránka 5 z 9

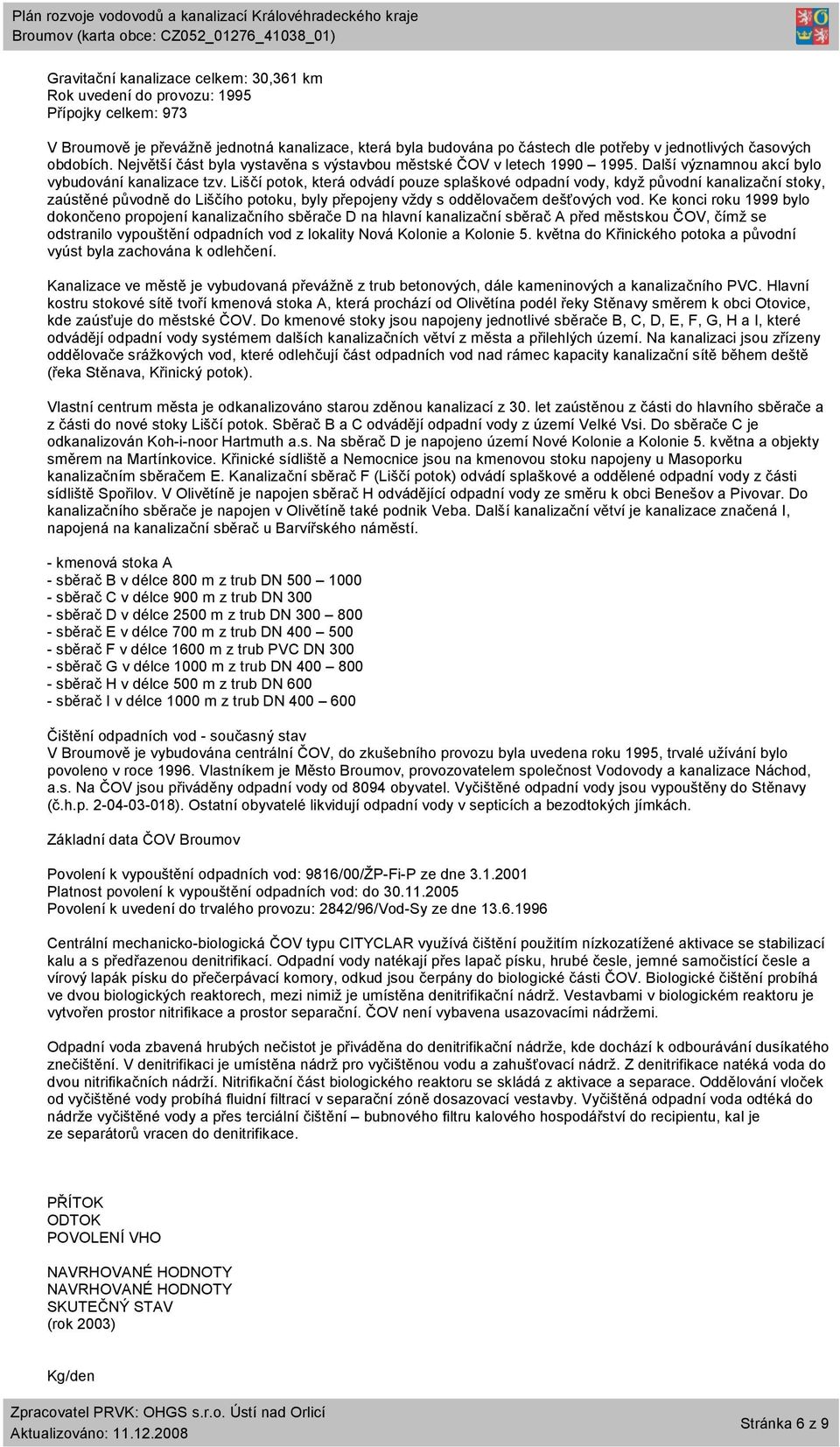

6 Gravitační kanalizace celkem: 30,361 km Rok uvedení do provozu: 1995 Přípojky celkem: 973 V ě je převážně jednotná kanalizace, která byla budována po částech dle potřeby v jednotlivých časových obdobích. Největší část byla vystavěna s výstavbou městské ČOV v letech Další významnou akcí bylo vybudování kanalizace tzv. Liščí potok, která odvádí pouze splaškové odpadní vody, když původní kanalizační stoky, zaústěné původně do Liščího potoku, byly přepojeny vždy s oddělovačem dešťových vod. Ke konci roku 1999 bylo dokončeno propojení kanalizačního sběrače D na hlavní kanalizační sběrač A před městskou ČOV, čímž se odstranilo vypouštění odpadních vod z lokality Nová Kolonie a Kolonie 5. května do Křinického potoka a původní vyúst byla zachována k odlehčení. Kanalizace ve městě je vybudovaná převážně z trub betonových, dále kameninových a kanalizačního PVC. Hlavní kostru stokové sítě tvoří kmenová stoka A, která prochází od Olivětína podél řeky Stěnavy směrem k obci Otovice, kde zaúsťuje do městské ČOV. Do kmenové stoky jsou napojeny jednotlivé sběrače B, C, D, E, F, G, H a I, které odvádějí odpadní vody systémem dalších kanalizačních větví z města a přilehlých území. Na kanalizaci jsou zřízeny oddělovače srážkových vod, které odlehčují část odpadních vod nad rámec kapacity kanalizační sítě během deště (řeka Stěnava, Křinický potok). Vlastní centrum města je odkanalizováno starou zděnou kanalizací z 30. let zaústěnou z části do hlavního sběrače a z části do nové stoky Liščí potok. Sběrač B a C odvádějí odpadní vody z území Velké Vsi. Do sběrače C je odkanalizován Koh-i-noor Hartmuth a.s. Na sběrač D je napojeno území Nové Kolonie a Kolonie 5. května a objekty směrem na Martínkovice. Křinické sídliště a Nemocnice jsou na kmenovou stoku napojeny u Masoporku kanalizačním sběračem E. Kanalizační sběrač F (Liščí potok) odvádí splaškové a oddělené odpadní vody z části sídliště Spořilov. V Olivětíně je napojen sběrač H odvádějící odpadní vody ze směru k obci Benešov a Pivovar. Do kanalizačního sběrače je napojen v Olivětíně také podnik Veba. Další kanalizační větví je kanalizace značená I, napojená na kanalizační sběrač u Barvířského náměstí. - kmenová stoka A - sběrač B v délce 800 m z trub DN sběrač C v délce 900 m z trub DN sběrač D v délce 2500 m z trub DN sběrač E v délce 700 m z trub DN sběrač F v délce 1600 m z trub PVC DN sběrač G v délce 1000 m z trub DN sběrač H v délce 500 m z trub DN sběrač I v délce 1000 m z trub DN Čištění odpadních vod - současný stav V ě je vybudována centrální ČOV, do zkušebního provozu byla uvedena roku 1995, trvalé užívání bylo povoleno v roce Vlastníkem je Město, provozovatelem společnost Vodovody a kanalizace Náchod, a.s. Na ČOV jsou přiváděny odpadní vody od 8094 obyvatel. Vyčištěné odpadní vody jsou vypouštěny do Stěnavy (č.h.p ). Ostatní obyvatelé likvidují odpadní vody v septicích a bezodtokých jímkách. Základní data ČOV Povolení k vypouštění odpadních vod: 9816/00/ŽP-Fi-P ze dne Platnost povolení k vypouštění odpadních vod: do Povolení k uvedení do trvalého provozu: 2842/96/Vod-Sy ze dne Centrální mechanicko-biologická ČOV typu CITYCLAR využívá čištění použitím nízkozatížené aktivace se stabilizací kalu a s předřazenou denitrifikací. Odpadní vody natékají přes lapač písku, hrubé česle, jemné samočistící česle a vírový lapák písku do přečerpávací komory, odkud jsou čerpány do biologické části ČOV. Biologické čištění probíhá ve dvou biologických reaktorech, mezi nimiž je umístěna denitrifikační nádrž. Vestavbami v biologickém reaktoru je vytvořen prostor nitrifikace a prostor separační. ČOV není vybavena usazovacími nádržemi. Odpadní voda zbavená hrubých nečistot je přiváděna do denitrifikační nádrže, kde dochází k odbourávání dusíkatého znečištění. V denitrifikaci je umístěna nádrž pro vyčištěnou vodu a zahušťovací nádrž. Z denitrifikace natéká voda do dvou nitrifikačních nádrží. Nitrifikační část biologického reaktoru se skládá z aktivace a separace. Oddělování vloček od vyčištěné vody probíhá fluidní filtrací v separační zóně dosazovací vestavby. Vyčištěná odpadní voda odtéká do nádrže vyčištěné vody a přes terciální čištění bubnového filtru kalového hospodářství do recipientu, kal je ze separátorů vracen do denitrifikace. PŘÍTOK ODTOK POVOLENÍ VHO NAVRHOVANÉ HODNOTY NAVRHOVANÉ HODNOTY SKUTEČNÝ STAV (rok 03) Kg/den Stránka 6 z 9

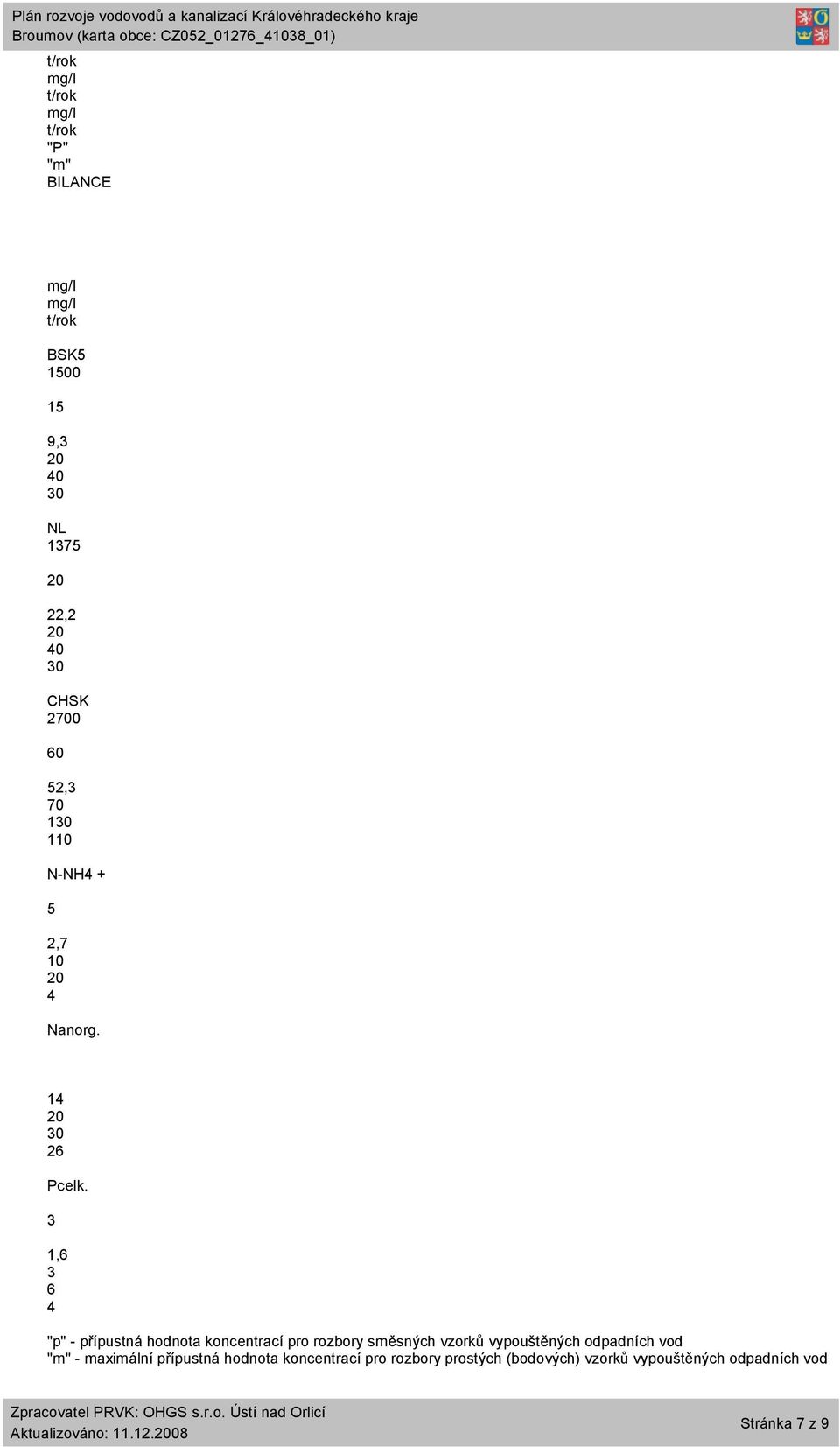

7 t/rok mg/l t/rok mg/l t/rok "P" "m" BILANCE mg/l mg/l t/rok BSK , NL , CHSK , N-NH , Nanorg Pcelk. 3 1, "p" - přípustná hodnota koncentrací pro rozbory směsných vzorků vypouštěných odpadních vod "m" - maximální přípustná hodnota koncentrací pro rozbory prostých (bodových) vzorků vypouštěných odpadních vod Stránka 7 z 9

8 PŘÍTOK PŘÍTOK POVOLENÍ VHO NAVRHOVANÉ HODNOTY SKUTEČNÝ STAV (rok 03) m3/den m3/rok m3/den m3/rok l/s m3/rok PRUTOK EO x x E.3 POPIS NÁVRHOVÉHO STAVU V územním plánu Města a je navrženo napojit na kanalizační síť a a tím i ČOV další obce, které lze gravitačně napojit. Jedná se o obce Heřmánkovice, Benešov, Velká Ves a Křinice. Navrhované řešení Navrhujeme prohlídku kanalizační sítě. Její případné využití pro koncepční řešení odvedení odpadních vod je podmíněno dobrým stavebně-technickým stavem. V případě nevyhovění kanalizace požadavkům ČSN (EN 1610) Provádění stok a kanalizačních přípojek a jejich zkoušení bude tato kanalizace rekonstruována. V letech navrhujeme rozšíření kanalizace v lokalitě Velká Ves, kde se předpokládá výstavba nové splaškové kanalizace. Navržená kanalizace bude součástí kanalizační soustavy města, přivádějící odpadní vody na ČOV. Současně je navržena stavebně-technická a intenzifikace ČOV. Trasa a hloubky uložení stok jsou navrženy tak, aby v celé délce umožnily gravitační napojení zástavby. Jednotná kanalizační síť je navržena z PVC DN 300 o celkové délce 0,9 km. Odpadní vody budou novou kanalizací odváděny od většiny obyvatel obce na centrální ČOV. Pro sídelní jednotku Benešov o dané velikosti a struktuře zástavby není ekonomicky výhodné napojení na kanalizační síť a s centrálním způsobem likvidace odpadních vod. Z těchto důvodů navrhujeme individuální způsoby nakládání a likvidace odpadních vod, které budou řešit nakládání s OV pouze pro jednotlivé nemovitosti. Odvedení dešťových vod zůstane zachováno v současné podobě. Odpadní vodu od zbývajících obyvatel města a sídelní jednotky Benešov navrhujeme likvidovat na rekonstruovaných ch nepropustných jímkách na vyvážení a v nově vybudovaných jímkách, ve ch septicích doplněných zemními filtry tak, aby vyhověly ČSN Zkoušky vodotěsnosti vodárenského a kanalizačního zařízení, u septiků musí výstupní garantované parametry splňovat nařízení vlády č. 61/03 Sb., kterým se stanoví ukazatele a hodnoty přípustného stupně znečištění vod. Další alternativou je výstavba domovních biologických aktivačních nebo duálních anaerobně-aerobních ČOV. Odpadní vody z jímek a kaly ze septiků a DČOV budou odváženy k likvidaci na ČOV. V cílovém roce 15 bude počet ch a nově napojených obyvatel: na ČOV 8260 na DČOV a na septiky se zemním filtrem 108 na jímky 32 A K T U A L I Z A C E V místní části Benešov bude likvidace odpadních vod provedena výstavbou nové splaškové kanalizace se zaústěním do městské kanalizace. Stavba představuje provedení splaškové kanalizace DN 300 v délce 1300 m zaústěné do městské kanalizace a v lokalitě Olivětín, což představuje investiční náklady 7,5 mil. Kč. Z Stránka 8 z 9

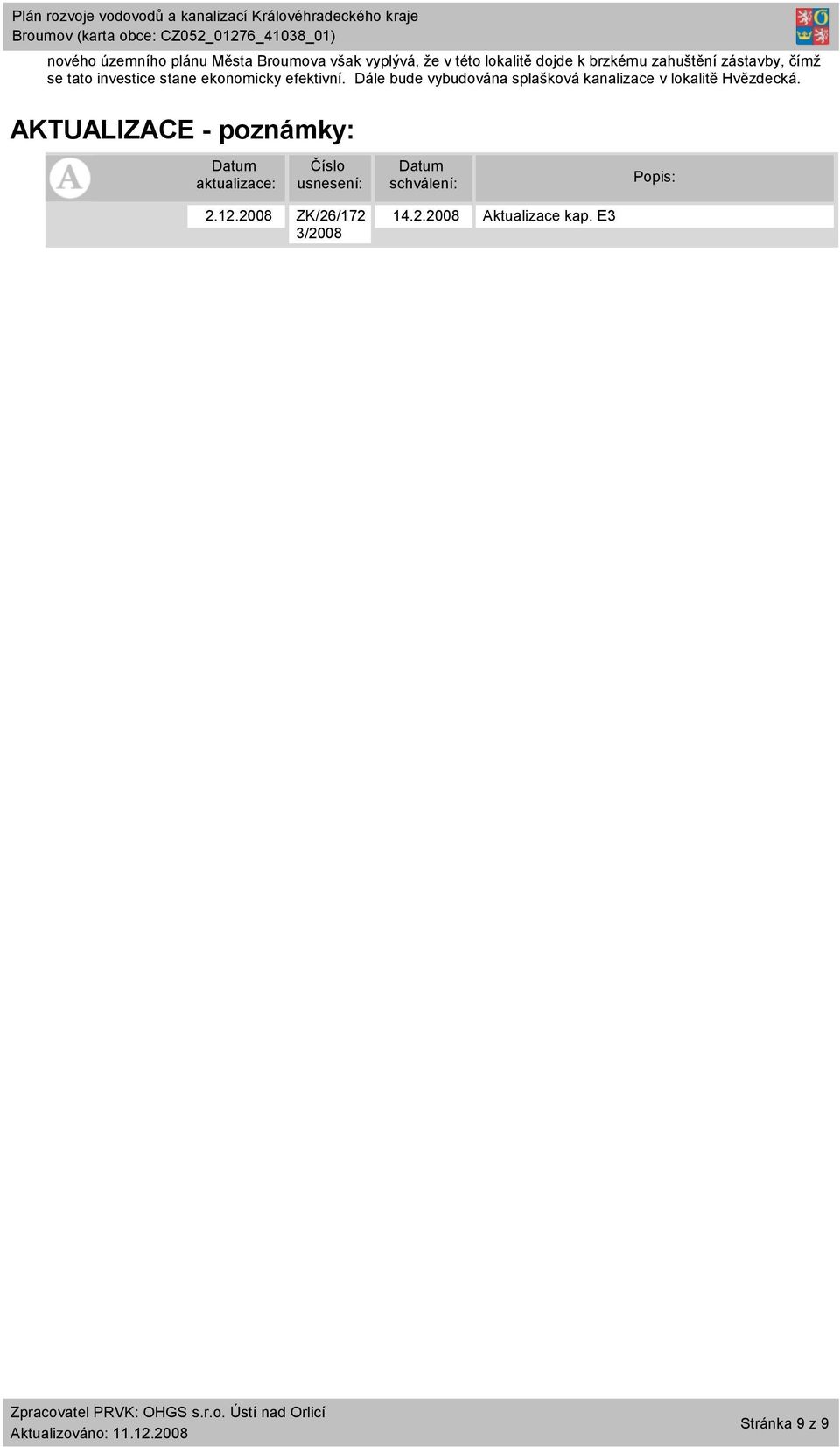

9 nového územního plánu Města a však vyplývá, že v této lokalitě dojde k brzkému zahuštění zástavby, čímž se tato investice stane ekonomicky efektivní. Dále bude vybudována splašková kanalizace v lokalitě Hvězdecká. AKTUALIZACE - poznámky: Datum aktualizace: Číslo usnesení: Datum schválení: Popis: ZK/26/ Aktualizace kap. E3 3/08 Stránka 9 z 9
