1 Označení materiálu: VY_32_INOVACE_ZMAJA_VYTAPENI_18 Název materiálu: Teplovodní otopné soustavy s přirozeným oběhem vody Tematická oblast: Vytápění 1. ročník Instalatér Anotace: Prezentace uvádí popisuje a vysvětluje princip samotížného oběhu vody Očekávaný výstup: Žák zná a popíše princip samotížného oběhu vody Klíčová slova: kotel, expanzní nádoba, teplotní a výškový rozdíl, samotížný oběh vody, samotížný vztlak Metodika: Slouží jako podklad pro žáky k procvičování v návaznosti na předcházející výklad. Lze rozeslat žákům elektronicky či elektronicky prezentovat ve výuce. Obor: Instalatér Ročník: 1. Autor: Mgr. Jan Zmátlík Zpracováno dne: Prohlašuji, že při tvorbě výukového materiálu jsem respektoval(a) všeobecně užívané právní a morální zvyklosti, autorská a jiná práva třetích osob, zejména práva duševního vlastnictví (např. práva k obchodní firmě, autorská práva k software, k filmovým, hudebním a fotografickým dílům nebo práva k ochranným známkám) dle zákona 121/2000 Sb. (autorský zákon). Nesu veškerou právní odpovědnost za obsah a původ svého díla.

2

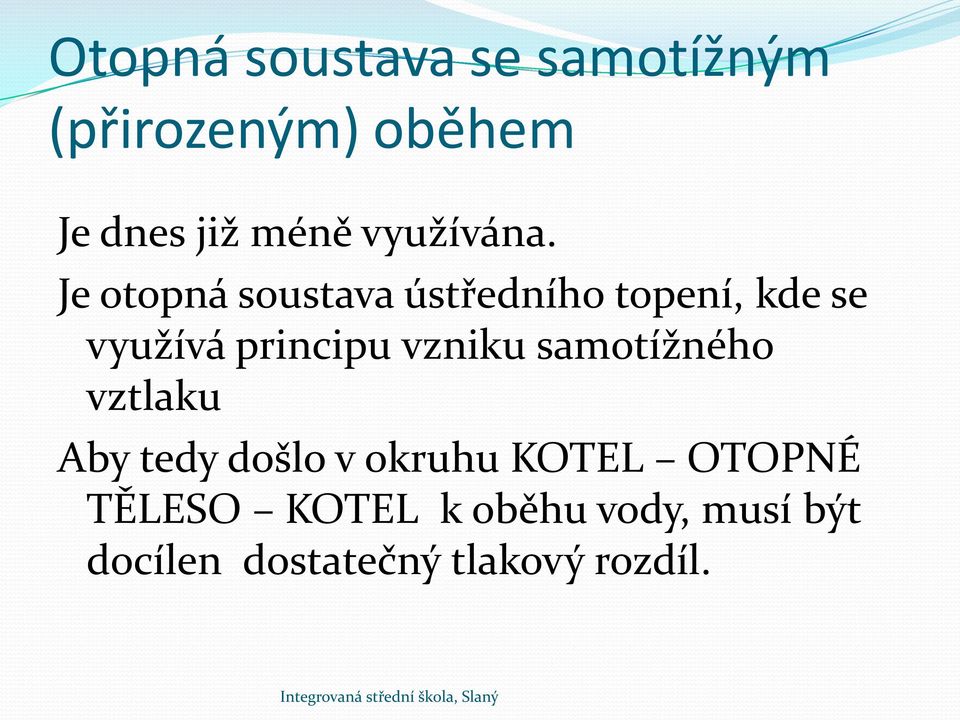

3 Otopná soustava se samotížným (přirozeným) oběhem Je dnes již méně využívána. Je otopná soustava ústředního topení, kde se využívá principu vzniku samotížného vztlaku Aby tedy došlo v okruhu KOTEL OTOPNÉ TĚLESO KOTEL k oběhu vody, musí být docílen dostatečný tlakový rozdíl.

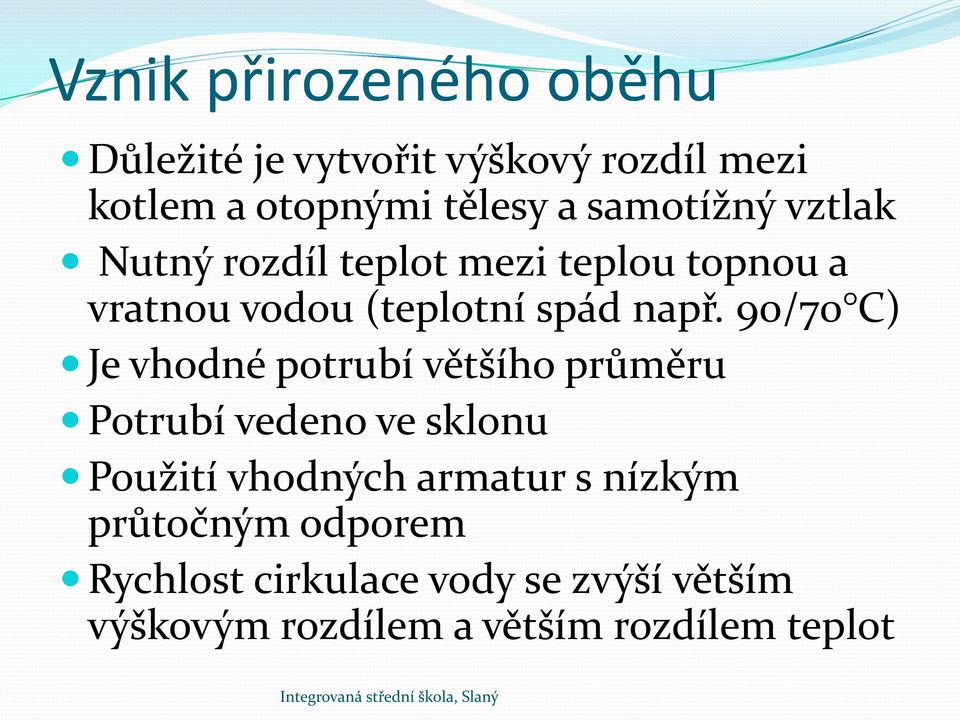

4 Vznik přirozeného oběhu Důležité je vytvořit výškový rozdíl mezi kotlem a otopnými tělesy a samotížný vztlak Nutný rozdíl teplot mezi teplou topnou a vratnou vodou (teplotní spád např. 90/70 C) Je vhodné potrubí většího průměru Potrubí vedeno ve sklonu Použití vhodných armatur s nízkým průtočným odporem Rychlost cirkulace vody se zvýší větším výškovým rozdílem a větším rozdílem teplot

5 Základní části samotížné otopné teplovodní soustavy ústředního topení Zdroj tepla kotel Expanzní nádoba Rozvodné potrubí teplé vody Rozvodné potrubí vratné vody Otopné těleso

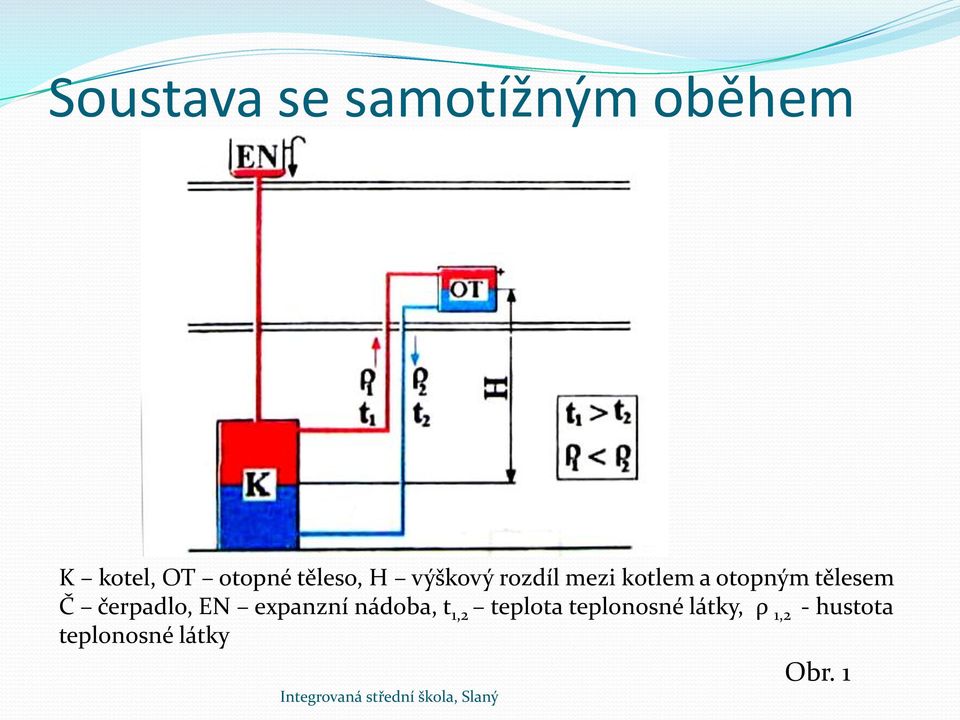

6 Soustava se samotížným oběhem K kotel, OT otopné těleso, H výškový rozdíl mezi kotlem a otopným tělesem Č čerpadlo, EN expanzní nádoba, t 1,2 teplota teplonosné látky, ρ 1,2 - hustota teplonosné látky Obr. 1

7 Výhody soustavy se samotížným oběhem Není třeba čerpadlo Soustava je nezávislá na elektrické energii V soustavě není zdroj hluku Jednoduché zařízení Jednoduchá a nenáročná obsluha

8 Nevýhody soustavy se samotížným oběhem Zatápění trvá déle, nepružná soustava Expanzní nádoba musí být umístěna nad nejvýše položenými otopnými tělesy potrubí navíc, řešení izolace expanzní nádoby na půdě, pracnější instalace Nutné větší průměry trubek Je nutno docílit co nejmenších tlakových ztrát v rozvodu, armatury s malým odporem Soustavy málo půdorysně rozlehlé

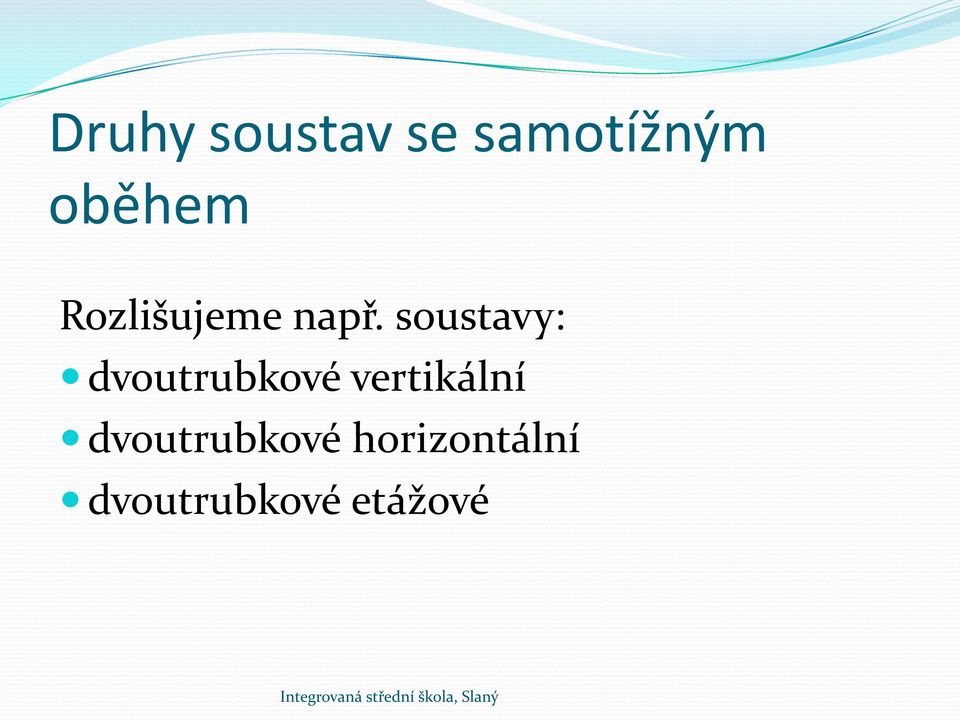

9 Druhy soustav se samotížným oběhem Rozlišujeme např. soustavy: dvoutrubkové vertikální dvoutrubkové horizontální dvoutrubkové etážové

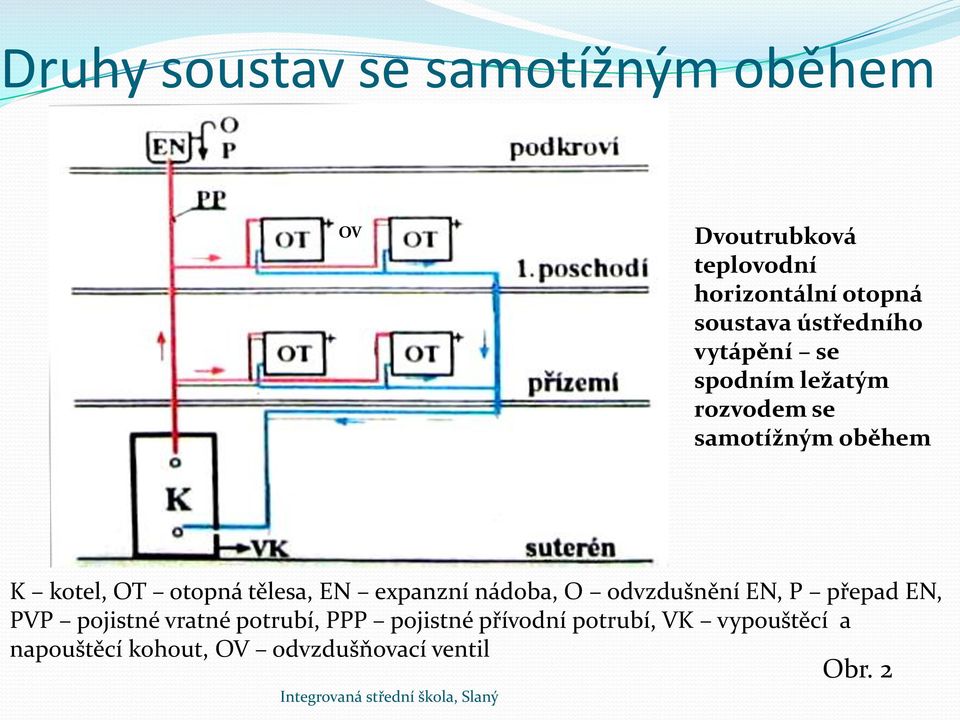

10 Druhy soustav se samotížným oběhem OV Dvoutrubková teplovodní horizontální otopná soustava ústředního vytápění se spodním ležatým rozvodem se samotížným oběhem K kotel, OT otopná tělesa, EN expanzní nádoba, O odvzdušnění EN, P přepad EN, PVP pojistné vratné potrubí, PPP pojistné přívodní potrubí, VK vypouštěcí a napouštěcí kohout, OV odvzdušňovací ventil Obr. 2

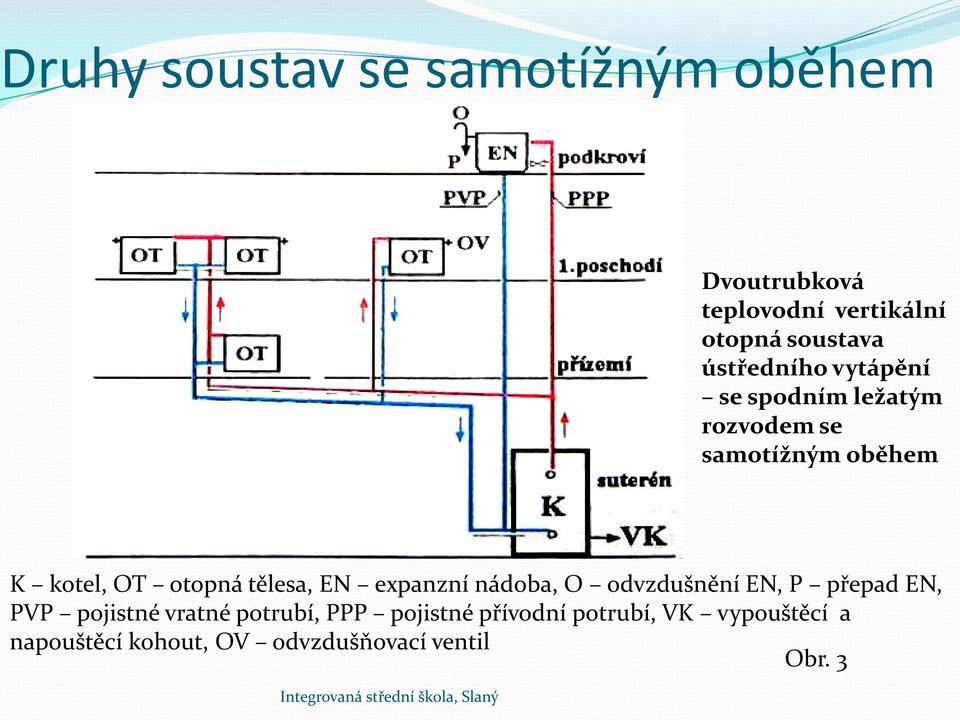

11 Druhy soustav se samotížným oběhem Dvoutrubková teplovodní vertikální otopná soustava ústředního vytápění se spodním ležatým rozvodem se samotížným oběhem K kotel, OT otopná tělesa, EN expanzní nádoba, O odvzdušnění EN, P přepad EN, PVP pojistné vratné potrubí, PPP pojistné přívodní potrubí, VK vypouštěcí a napouštěcí kohout, OV odvzdušňovací ventil Obr. 3

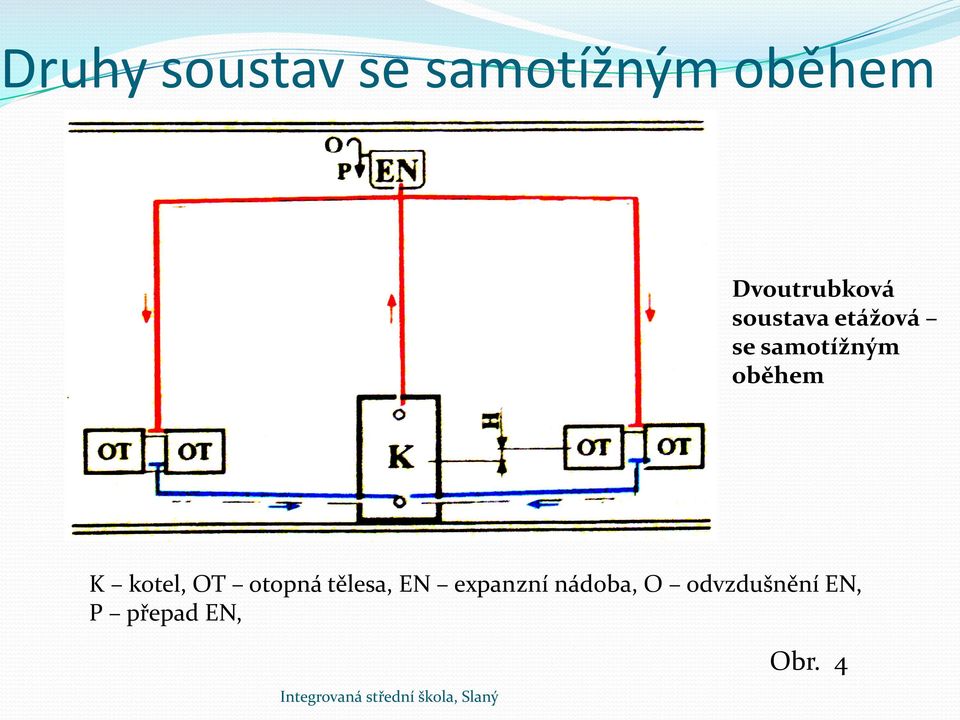

12 Druhy soustav se samotížným oběhem Dvoutrubková soustava etážová se samotížným oběhem K kotel, OT otopná tělesa, EN expanzní nádoba, O odvzdušnění EN, P přepad EN, Obr. 4

13 Kontrolní otázky Vysvětlete, co je samotížná otopná soustava Uveďte výhody samotížné otopné soustavy Z jakých základních zařízení se samotížná otopná soustava skládá? Jak vzniká samotížný vztlak?

14 Odpovědi 1. Samotížná otopná soustava je taková, kde doprava teplonosné látky teplé vody, je způsobena tlakovým rozdílem topné a vratné vody 2. Výhody jsou nezávislost na elektrické energii, není třeba čerpadlo, zařízení je jednodušší, nemá zdroj hluku 3. Soustava se skládá z těchto základních částí: kotel, rozvodné potrubí, expanzní nádoba, otopné těleso 4. Samotížný vztlak vzniká rozdílem teplot topné a vratné vody a výškovým rozdílem mezi kotlem a otopným tělesem

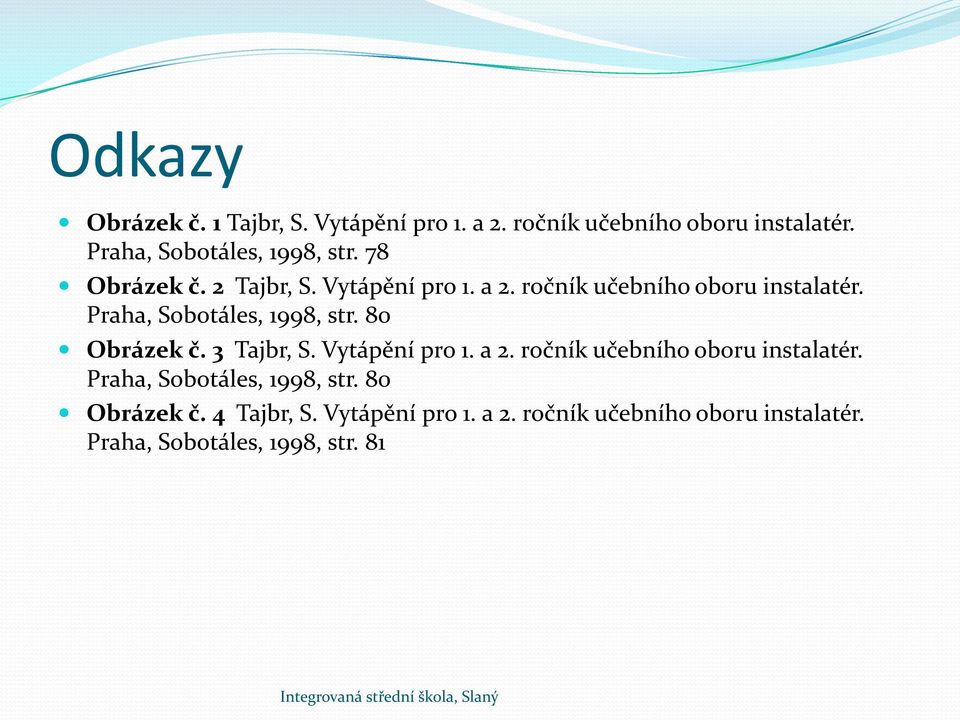

15 Odkazy Obrázek č. 1 Tajbr, S. Vytápění pro 1. a 2. ročník učebního oboru instalatér. Praha, Sobotáles, 1998, str. 78 Obrázek č. 2 Tajbr, S. Vytápění pro 1. a 2. ročník učebního oboru instalatér. Praha, Sobotáles, 1998, str. 80 Obrázek č. 3 Tajbr, S. Vytápění pro 1. a 2. ročník učebního oboru instalatér. Praha, Sobotáles, 1998, str. 80 Obrázek č. 4 Tajbr, S. Vytápění pro 1. a 2. ročník učebního oboru instalatér. Praha, Sobotáles, 1998, str. 81
