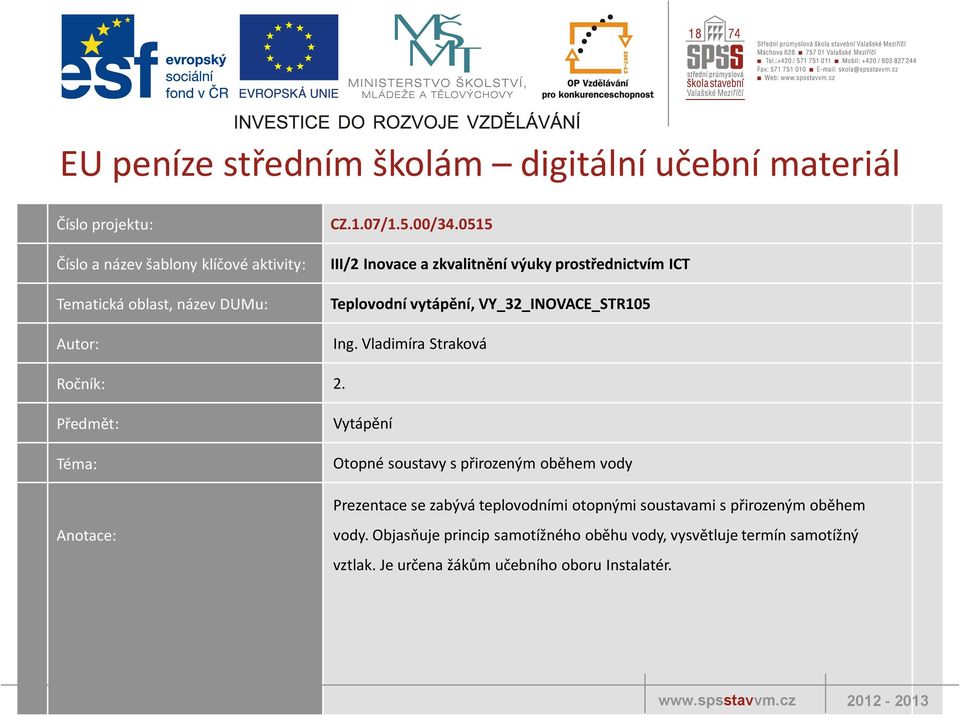

1 EU peníze středním školám digitální učební materiál Číslo projektu: Číslo a název šablony klíčové aktivity: Tematická oblast, název DUMu: Autor: CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Teplovodní vytápění, VY_32_INOVACE_STR105 Ing. Vladimíra Straková Ročník: 2. Předmět: Téma: Anotace: Vytápění Otopné soustavy s přirozeným oběhem vody Prezentace se zabývá teplovodními otopnými soustavami s přirozeným oběhem vody. Objasňuje princip samotížného oběhu vody, vysvětluje termín samotížný vztlak. Je určena žákům učebního oboru Instalatér

2 OTOPNÉ SOUSTAVY S PŘIROZENÝM OBĚHEM VODY = SAMOTÍŽNÉ O.S. PRINCIP: - při ohřevu vody v kotli se zvětšuje její objem a tím se snižuje její hustota ohřátá = topná voda je lehčí a sama stoupá nahoru potrubím do otopných těles. - v otopných tělesech předá část svého tepla - tím se ochladí, její objem se zmenší a hustota se zvětší ochlazená = vratná voda je těžší a svou tíhou klesá zpět do kotle k přihřátí = SAMOTÍŽNÝ OBĚH. strana 2

3 SAMOTÍŽNÝ OBĚH vody je tedy způsobený rozdílnou teplotou a tím i hustotou vody v přívodním a vratném potrubí. SAMOTÍŽNÝ OBĚH vody závisí na : a) teplotním spádu (= rozdíl mezi teplotou vody v přívodním a vratném potrubí, např. 90/70 C), b) výškovém rozdílu mezi středem kotle a středem nejvýše položeného otopného tělesa. Tento výškový rozdíl se nazývá HYBNÁ VÝŠKA, a označuje se H [ m]. strana 3

4 EN PRINCIP SAMOTÍŽNÉHO OBĚHU TEPLOVODNÍ OTOPNÉ SOUSTAVY. OT H K t1 ρ1 t2 ρ2 t1 > t2 ρ1 < ρ2 strana 4

5 PRINCIP SAMOTÍŽNÉHO OBĚHU VODY v O.S.: v otopné soustavě jsou 2 sloupce vody = svislá potrubí ( přívodní a vratné) s rozdílnou hustotou vody. v obou svislých potrubích vzniká hydrostatický tlak : a) v přívodním potrubí ph1 = ρ1. H. g b) ve vratném potrubí ph2 = ρ2. H. g Protože voda ve svislém vratném potrubí má větší hustotu = je tento sloupec vratné vody těžší a bude přetlačovat sloupec topné vody ohřáté v kotli, která je lehčí, směrem nahoru do svislého přívodního potrubí. strana 5

6 Tento jev, vlivem kterého dochází k pohybu = oběhu = cirkulaci vody v důsledku rozdílu tlaků v kotli se nazývá SAMOTÍŽNÝ VZTLAK. VELIKOST SAMOTÍŽNÉHO VZTLAKU Δp se vypočítá odečtením hydrostatických tlaků ve vratném a přívodním svislém potrubí: Δp = ph2 ph1 Δp = ( ρ2. H. g) ( ρ1. H. g) = H. g. (ρ2 - ρ1) Δp = 10. H. (ρ2 - ρ1) [ Pa ] strana 6

7 VLASTNOSTI O.S. SE SAMOTÍŽNÝM OBĚHEM VODY: - otopná soustava není závislá na dodávce elektrické energie = nemá čerpadlo, a tím je vyloučena i případná hlučnost z jeho provozu - jednoduchá obsluha -závislost oběhu vody na teplotním spádu a hybné výšce - pomalý zátop a nepružnost = špatná regulace otopné soustavy - je nutné použít trubky o větší DN (aby se zmenšily tlakové ztráty) a nízkoodporové armatury - vhodné jen pro málo půdorysně rozlehlé objekty s většími výškovými rozdíly Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing.Vladimíra Straková strana 7

8 Použité zdroje a odkazy: TAJBR, Stanislav. Vytápění pro 1. a 2. ročník učebního oboru instalatér. 2.vyd., Praha: Sobotáles, ISBN s. 438 HÁJEK, Václav a kol. Pozemní stavitelství III pro 3.ročník SPŠ stavebních. 3.vyd., Praha: Sobotáles, ISBN s strana 8
