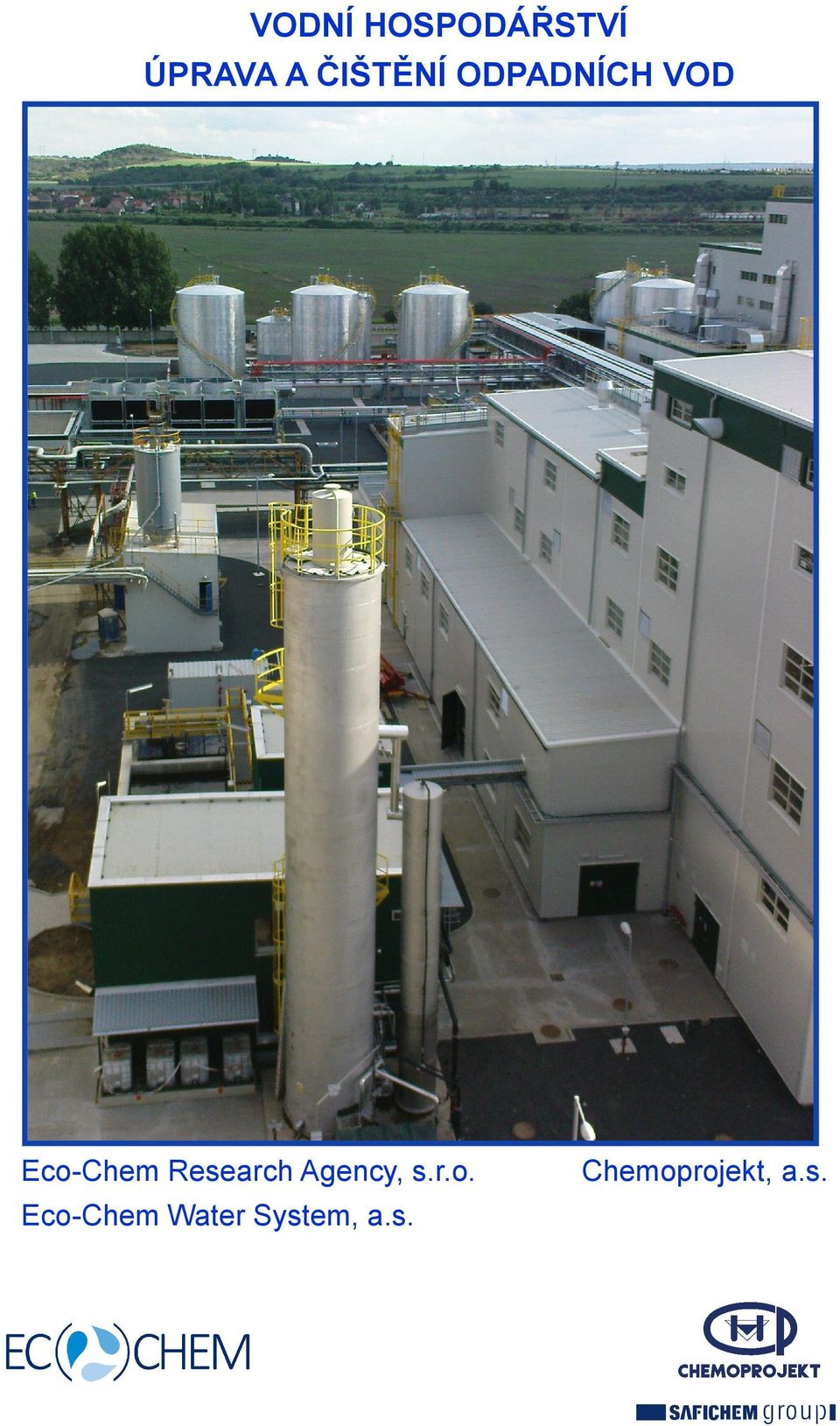

1 VODNÍ HOSPODÁŘSTVÍ ÚPRAVA A ČIŠTĚNÍ ODPADNÍCH VOD Eco-Chem Research Agency, s.r.o. Eco-Chem Water System, Chemoprojekt,

2 VODNÍ HOSPODÁŘSTVÍ Společnost CHEMOPROJEKT,, nabízí návrhy a realizace jednotek na úpravu vody a čištění odpadních vod pro různé kapacity a různé požadavky na kvalitu výstupní vody, včetně zpracování všech stupňů projektové dokumentace. Rozsah projekční a dodavatelské činnosti: zajištění projektů formou dodávky na klíč zpracování projekční dokumentace (studie, dokumentace pro územní řízení, dokumentace pro stavební povolení, dokumentace provádění stavby, dokumentace skutečného provedení) tvorba operačního manuálu a manuálu pro komplexní zkoušky a garanční test zaškolení obsluhy autorský dozor a dozor staveb vyzkoušení a uvedení do provozu, včetně garančního testu Jednotka stripování a rektifikace, 2009, Stráž pod Ralskem 2

3 ČIŠTĚNÍ ODPADNÍCH VOD Navrhujeme čistírny průmyslových odpadních vod (PČOV) a splaškových odpadních vod (BČOV) na parametry vyčištěné vody dané emisními a imisními limity. Technologie čištění zahrnuje různé druhy znečištění odpadních vod, pro různé kapacity v rámci nového projektu nebo rekonstrukce stávajících ČOV. Základní rozdělení: Průmyslové ČOV Splaškové ČOV (komunální) - balené (domovní) ČOV, - typové řady ČOV (vhodné pro menší a středně velké obce), - městské ČOV. A. CHARAKTER ZNEČIŠTĚNÍ ODPADNÍCH VOD PRŮMYSLOVÉ ODPADNÍ VODY - čištění průmyslových odpadních vod zejména z průmyslu: - chemického, - farmaceutického, - potravinářského, - ze zemědělství (chovu dobytka), - z kafilérií, - papírenského, - textilního, - automobilového, - ze zpracování rud. ČOV (anaerobně-aerobní, jímání bioplynu) Výroba FAME, 2011, Lovosice - s charakterem znečištění: - kyselé a zásadité, - s vysokým obsahem nerozpuštěných látek, - s vysokým obsahem organických látek, - s vysokým obsahem rozpuštěných anorganických solí, - s obsahem těžkých kovů, - s obsahem kyanidů, - s obsahem ropných látek nebo tuků SPLAŠKOVÉ (KOMUNÁLNÍ) ODPADNÍ VODY - čištění splaškových odpadních vod pro obce, města i průmyslové závody - s obsahem organických látek, dusíku a fosfor

4 B. ČIŠTĚNÍ VOD CHEMICKÉ A FYZIKÁLNĚ-CHEMICKÉ METODY - sedimentace (lapák štěrku, lapák písku, usazovací nádrže), - flotace (lapáky tuků, rotátory, flotační jednotky), - filtrace (pískové a sítové filtry), - iontová výměna (katexy, anexy, mix-bedy), - membránové separační procesy, - koagulace, flokulace a čiření, - neutralizace, - dezinfekce. BIOLOGICKÉ METODY Aerobní čištění Technologie USBF ( Upflow Sludge Blunket Filtration) Technologie USBF je založena na principu fluidní filtrace při které je separovaný aktivovaný kal od vyčištěné vody pomocí fluidního filtru tvořeného vznášeným kalovým mrakem. Technologie umožňuje provádět dílčí procesy čištění odpadních vod (denitrifikace, nitrifikace, defosforizace aktivace, koagulace, separace) v jednom integrovaném USBF reaktoru. Uplatnění: - Modernizace stávajících čistíren komunálních odpadních vod s podstatným zvýšením jejich kapacit a kvality vyčištěné vody Výstavba nových čistíren pro komunální a průmyslové odpadní vody Systémy decentralizovaného čištění odpadních vod s využitím malých čistících jednotek umístěných přímo u zdrojů znečištění (např. rodinné domky) Vhodné pro všechny kapacity: CITYCLAR: více než EO OXICLAR: EO MINICLAR: EO MICROCLAR: 4 50 EO SECLAR balená / modulová ČOV 0,5 15 l/s / l/s OV GRAND SECLAR více než 100 l/s OV AGROCLAR OV z chovu dobytka ČOV CITYCLAR Pozn.: EO = počet ekvivalentních obyvatel, OV = odpadní vody Výhody: - vysoká čistící účinnost, včetně odstraňování dusíku a fosforu není nutná primární sedimentace hydraulická flexibilita stavebnicová a flexibilní konstrukce nízké požadavky na provoz a údržbu snížené nároky na stavební plochu prakticky žádný zápach zlepšená kvalita kalu možnost využití kalu pro další ekonomické využití 4

5 ÚPRAVY VOD Navrhujeme úpravny podzemních a povrchových vod na požadovanou kvalitu pro různé účely jejího použití: A. PROCESNÍ VODY CHLADÍCÍ VODA Návrh otevřeného chladícího okruhu: - úprava doplňkové vody - filtrace, změkčení apod., - chladicí věže, mikrověže, vzduchové chladiče, - čerpací stanice, - rozvody vody, - chemická úprava chladicí vody - automatické dávkování stabilizátoru tvrdosti, inhibitoru koroze Chladící centrum - Butadien II, 2011, a biocidů, Kralupy nad Vltavou - řízení odluhu, - boční filtrace chladicí vody z okruhu, - elektrochemická úprava vody. Návrh uzavřeného chladicího okruhu: - chladicí věže - cirkulační čerpadla - expanzní nádrž, zásobní nádrž - rozvody vody Chladící věže - Výroba FAME, 2011, Lovosice Chemická úprava chladící vody Butadien II, 2011, Kralupy nad Vltavou - Chladící centrum - Cherepovets, 2012, RF 5

6 PŘÍPRAVA DEMIVODY A NAPÁJECÍ VODY PRO VÝROBU PÁRY Návrh zařízení úpravny vody zahrnuje: - předúprava vody čiřením, - zahušťování a odvodňování anorganického kalu, - tlaková písková filtrace, - iontová výměna (katexy, anexy, mix bedy), membránové procesy (reverzní osmóza, elektrodialýza, elektrodionizace nebo kombinací těchto metod, - chemické hospodářství pro regeneraci filtrů, - neutralizace odpadních vod, - úprava napájecí vody (chemická, termická). PROCESNÍ TECHNOLOGICKÉ VODY Návrh zařízení úpravny surové vody na požadovanou kvalitu a zajištění její dostatečné zásoby a tlaku zahrnuje: - předúprava a úprava vody fyzikálně-chemickými metodami, - čerpací stanice, zásobní nádrže, - rozvody vody. Písková tlaková filtrace vody - Butadien II, 2011, Kralupy nad Vltavou Čerpací stanice - Butadien II, 2011, Kralupy nad Vltavou SERVISNÍ VODY VODA PRO OPLACHY, PROPLACHY APOD. Úprava surové vody filtrací, zajištění dostatečné zásoby a tlaku (zásobní nádrže, čerpadla, tlakové stanice). 6

7 POŽÁRNÍ VODA Úprava surové vody filtrací a zajištění doplňování zásobní nádrže požární vody. Požární nádrž Výroba FAME, 2011, Lovosice Požární stanice Butadien II, 2011, Kralupy nad Vltavou B. PITNÁ VODA Úprava podzemní vody na pitnou odkyselování, odželezňování, odmanganování. Úprava povrchové vody na pitnou čiření, filtrace, dezinfekce. 7

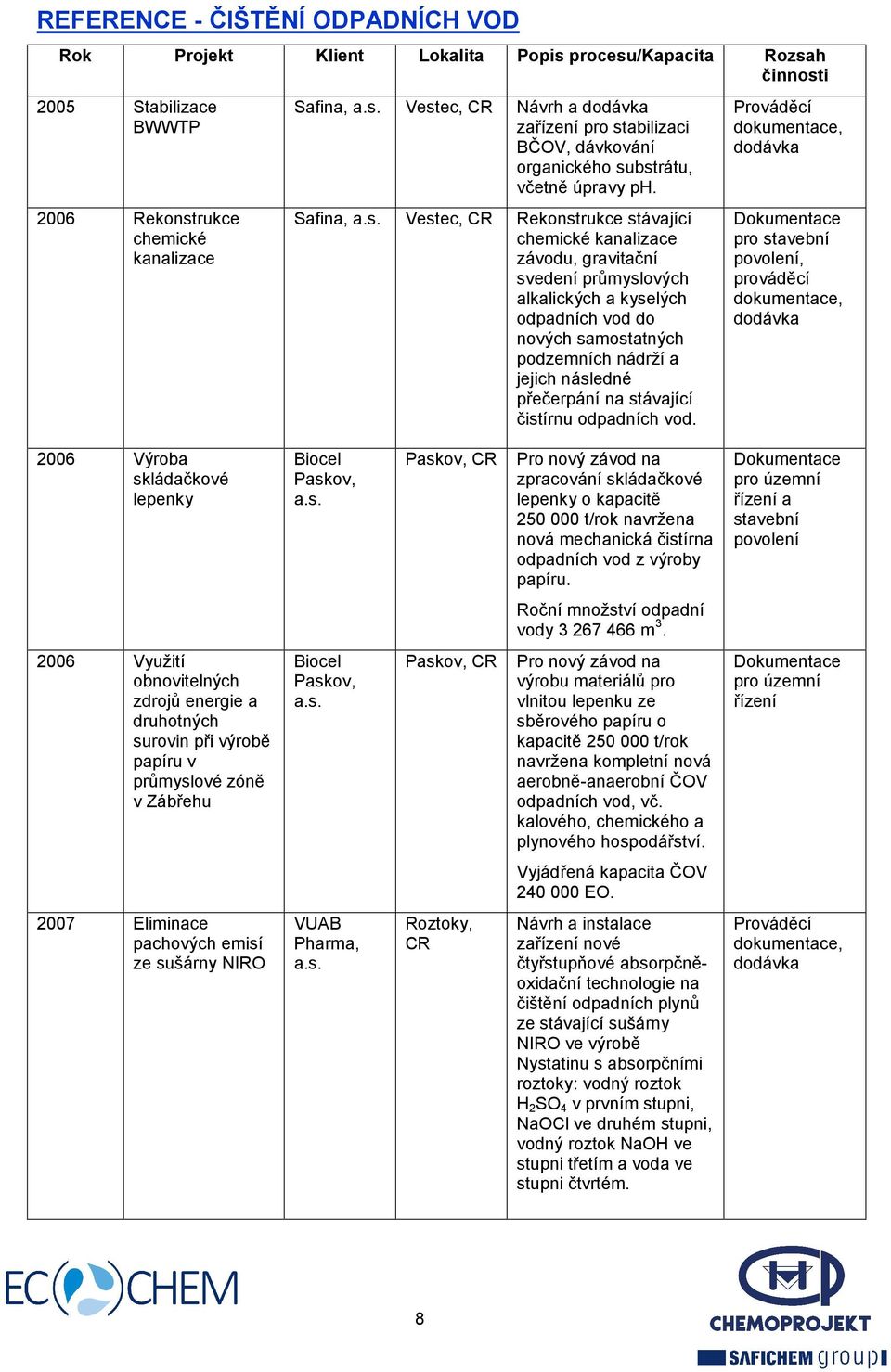

8 REFERENCE - ČIŠTĚNÍ ODPADNÍCH VOD Rok Projekt Klient Lokalita Popis procesu/kapacita Rozsah činnosti 2005 Stabilizace BWWTP Safina, Vestec, CR Návrh a zařízení pro stabilizaci BČOV, dávkování organického substrátu, včetně úpravy ph Rekonstrukce chemické kanalizace Safina, Vestec, CR Rekonstrukce stávající chemické kanalizace závodu, gravitační svedení průmyslových alkalických a kyselých odpadních vod do nových samostatných podzemních nádrží a jejich následné přečerpání na stávající čistírnu odpadních vod. pro stavební povolení, prováděcí 2006 Výroba skládačkové lepenky Biocel Paskov, Paskov, CR Pro nový závod na zpracování skládačkové lepenky o kapacitě t/rok navržena nová mechanická čistírna odpadních vod z výroby papíru. pro územní řízení a stavební povolení Roční množství odpadní vody m Využití obnovitelných zdrojů energie a druhotných surovin při výrobě papíru v průmyslové zóně v Zábřehu Biocel Paskov, Paskov, CR Pro nový závod na výrobu materiálů pro vlnitou lepenku ze sběrového papíru o kapacitě t/rok navržena kompletní nová aerobně-anaerobní ČOV odpadních vod, vč. kalového, chemického a plynového hospodářství. pro územní řízení Vyjádřená kapacita ČOV EO Eliminace pachových emisí ze sušárny NIRO VUAB Pharma, Roztoky, CR 8 Návrh a instalace zařízení nové čtyřstupňové absorpčněoxidační technologie na čištění odpadních plynů ze stávající sušárny NIRO ve výrobě Nystatinu s absorpčními roztoky: vodný roztok H2SO4 v prvním stupni, NaOCl ve druhém stupni, vodný roztok NaOH ve stupni třetím a voda ve stupni čtvrtém.

9 2008 Eliminace pachových emisí z PČOV VUAB Pharma, Roztoky, CR Návrh a instalace absorpční kolony na separaci S02, úprava stávajícího biofiltru za účelem odbourání H2S a TOC a zařízení adsorpce, zakrytí stávající usazovací nádrže. pro stavební povolení, prováděcí 2008 Instalace dekantační odstředivky Alfa Laval VUAB Pharma, Roztoky, CR Instalace a napojení nové dekantační odstředivky do stávajícího provozu výroby Nystatinu Rekonstrukce ČOV Ecofluid Karaganda, CR Strojně-stavební studie technologie čištění odpadních vod za účelem návrhu dispozičního řešení ČOV s kapacitou technologických linek po 5100 m /den. Studie 2009 Neutralizace matečných louhů Diamo, s.p. Stráž pod Ralskem Zpracování matečných louhů z krystalizace, kamence a zředěných roztoků z odparek 2010 Výstavba kompletní jednotky FAME PREOL, Lovosice, CR Součástí nové výroby FAME návrh a nové anaerobně-aerobní ČOV, včetně flotace, kalového hospodářství a plynové koncovky. Kapacita ČOV je 6 m /den a celkového látkového zatížení EO Rekonstrukce ČOV ČeR, Kralupy nad Vltavou, CR Rekonstrukce stávající průmyslové ČOV mechanické předčištění a chemicko-biologická část, včetně chemického a kalového hospodářství, odsávání a eliminace pachových látek a nová aerobní ČOV. Kapacita mechanicko-chemické ČOV je 200 m /h a celková látková kapacita ČOV je EO. BDEP, dokumentace EIA a studie HAZOP Intenzifikace a modernizace PČOV VUAB Pharma, Roztoky, ČR Rekonstrukce PČOV pro územní řízení, EIA, dokumentace pro stavební povolení 9

10 REFERENCE - TECHNOLOGIE USBF Rok Projekt Klient Lokalita Kapacita Rozsah činnosti Jordánsko 8700 EO, 800 m /den Dodávka technologického zařízení 2000 EO, 450 m /den Dodávka technologického zařízení 2004 WWTP Maan Hussein bin Talal University 2004 WWTP Ballylynan Municipality/TSL Ballylynan Irsko 2005 WWTP Cloonacool TSL Irsko 250 EO, MINICLAR 2005 WWTP Aclare TSL Irsko 50 EO MINICLAR HDSR Holandsko EO Rekonstrukce stávající ČOV EO Kompletní technologického zařízení WWTP Wijk bij Duustede WWTP Kedainai PST Panevežys Litva 2008 WWTP Bridgetown TSL Irsko 2000 EO Dodávka technologického zařízení 2009 WWTP Fryčovice Beskyd Fryčovice ČR 000 EO Rekonstrukce stávající ČOV EO Kompletní technologického zařízení 2009 WWTP Rokiškis PST Panevežys Litva WWTP New Camp Abu 2010 Hadriyah Jubail Askh2o 2010 WWTP Telšiai 2010 WWTP Elektrénai Saudská Arábie 1500 m /den Technologické zařízení OXICLAR 5000 PST Panevežys Litva EO CITYCLAR PST Panevežys Litva EO OXICLAR 10

11 REFERENCE ÚPRAVY VOD Rok Projekt Klient Lokalita Popis procesu/kapacita Rozsah činnosti 2005 Oleochemie výroba glycerinu Setuza, Ústí nad Labem, ČR Součástí nové výroby glycerinu návrh a chladícího kruhu s kapacitou 220 m /h Výstavba kompletní jednotky FAME PREOL, Lovosice, ČR Součástí nové výroby FAME návrh a chladícího okruhu s kapacitou 2400 m /h Butadien II Butadien Kralupy, Kralupy nad Vltavou, ČR Součástí nové výroby butadienu návrh a chladícího okruhu s kapacitou 600 m /h Turbíny a chladící věže Biocel Paskov, Paskov, ČR Součástí projektu nových turbín je chladící okruh s kapacitou 5600 m /h. pro územní řízení 2012 Výroba močoviny PhosAgroCherepovets RF Součástí projektu je chladící systém s kapacitou 7200 m /h. 11
