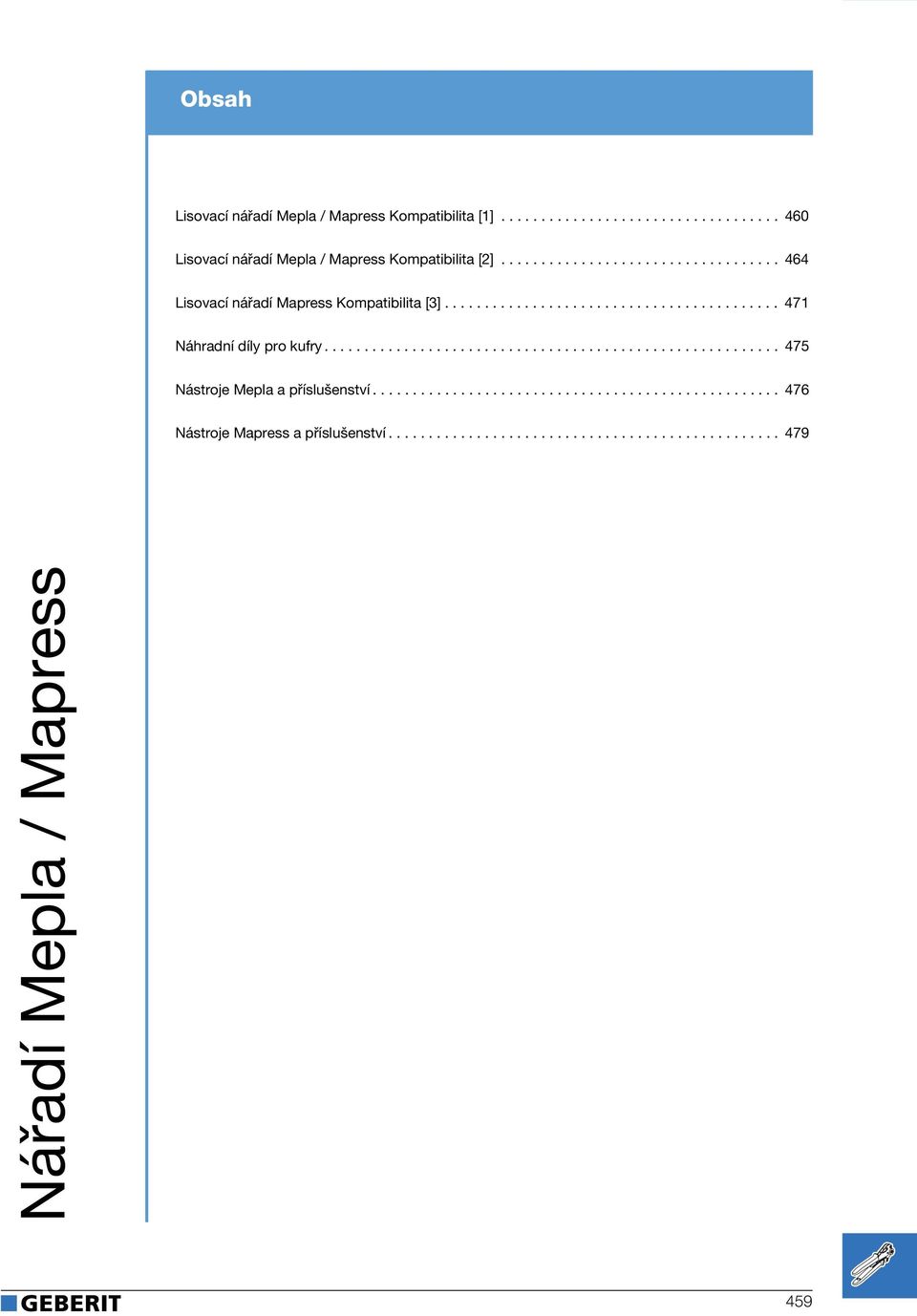

1 Obsah Lisovací nářadí Mepla / Mapress Kompatibilita [1] Lisovací nářadí Mepla / Mapress Kompatibilita [2] Lisovací nářadí Mapress Kompatibilita [3] Náhradní díly pro kufry Nástroje Mepla a příslušenství Nástroje Mapress a příslušenství Nářadí Mepla / Mapress Katalog výrobkù 2010/

2 Lisovací nářadí Mepla / Mapress Kompatibilita [1] Lisovací náøadí Mepla / Mapress Kompatibilita [1] Lisovací nářadí Mepla / Mapress Kompatibilita [1] Lisovací nástroj AFP 101 [1], v kufru - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 1 Úroveň akustického tlaku u uší uživatele 68 db(a) Hodnota vibrací 2.5 m/s² Jmenovitá síla 19 kn Druh ochrany IP 20 Čistá hmotnost 1.5 kg Provozní teplota C Napětí 9.6 V DC Příkon lisovacího nástroje 240 W Kapacita akumulátoru 3.0 Ah - Kufr - Akumulátorový lisovací nástroj 9.6 V - Nabíječka akumulátoru - 2 akumulátory, 9,6 V - Sprej WD-40 Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / Hz 70 EN SS I P1.3 Lisovací nástroj AFP 101 [1] - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 1 Úroveň akustického tlaku u uší uživatele 68 db(a) Hodnota vibrací d 2.5 m/s² Jmenovitá síla 19 kn Jmenovité napětí Viz typový štítek Čistá hmotnost 1.5 kg Provozní teplota C - Neobsahuje: Lisovací čelisti Popis Jmenovité napětí / sí ová frekvence Příkon [W] Položka č. Lisovací zařízení AFP 1O1 9,6 V Katalog výrobků 2010/2011

3 Lisovací nářadí Mepla / Mapress Kompatibilita [1] Akumulátor 9,6 V - Pro lisovací nástroje s Geberit kompatibilitou 1 Provozní teplota C Jmenovité napětí / sí ová frekvence Kapacita akumulátoru [Ah] Položka č. 9,6 V Nabíječka 9,6 V - Pro lisovací zařízení na akumulátor s Geberit kompatibilitou 1 Provozní napětí 9.6 V DC Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Doba nabíjení akumulátoru [min.] Položka č. 230 V / Hz 70 EN SS I P1.1 Souprava lisovacích čelistí Mepla [1] - Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou 1 - Lisovací čelisti - Trubkový řezák - Odhrotovací a kalibrační nástroj - Žlutá tužka - Mepla PowerTest - Neobsahuje: Kufr - Průměry obsažených lisovacích čelistí ø [mm] jsou uvedeny v tabulce 16 / 20 / / 20 / 26 / 32 / Katalog výrobků 2010/

4 Lisovací nářadí Mepla / Mapress Kompatibilita [1] Souprava lisovacích čelistí Mapress [1] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 1 - Lisovací čelisti - Trubkový řezák - Odhrotovací nástroj - Značkovací tužka - Šablona pro označování hloubek zasunutí - Neobsahuje: Kufr - Průměry obsažených lisovacích čelistí ø [mm] jsou uvedeny v tabulce 12 / 15 / 18 / 22 / Sí ový adaptér 9,6 V Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 400 I EC-83 / C P2.1 Lisovací čelist Mepla [1] - Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou Katalog výrobků 2010/2011

5 Lisovací nářadí Mepla / Mapress Kompatibilita [1] Kufr pro lisovací nástroj [1] - Pro lisovací nástroje Geberit Mepla nebo Geberit Mapress kompatibility 1 - Pro umístění lisovacího nástroje AFP 101 s akumulátorem nebo AFP 101 se sí ovým zdrojem Konstrukční materiál ABS - Vložka kufru Kufr pro AFP 101, d12-28, d Lisovací čelist Mapress [1] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou Katalog výrobků 2010/

6 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Lisovací náøadí Mepla / Mapress Kompatibilita [2] Lisovací nářadí Mepla / Mapress Kompatibilita [2] Lisovací nástroj ECO 201 [2], v kufru - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 2 Hodnota vibrací 2.5 m/s² Jmenovitá síla 32 kn Druh ochrany IP 20 Úroveň akustického tlaku u uší uživatele 77 db(a) Délka sí ového kabelu 5 m Třída ochrany II Čistá hmotnost 4.0 kg Provozní teplota C - Kufr - Lisovací nástroj - Sprej WD-40 Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 400 IEC SS XVII-CEE P Katalog výrobků 2010/2011

7 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Lisovací nástroj ACO 201 [2], v kufru - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 2 Hodnota vibrací 2.5 m/s² Jmenovitá síla 32 kn Druh ochrany IP 20 Úroveň akustického tlaku u uší uživatele 68 db(a) Čistá hmotnost 3.1 kg Provozní teplota C Napětí 14.4 V DC Příkon lisovacího nástroje 375 W Kapacita akumulátoru 2.4 Ah - Kufr - Akumulátorový lisovací nástroj 14.4 V - Nabíječka akumulátoru - 2 akumulátory 14.4 V - Sprej WD-40 Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / Hz 70 EN SS I P1.3 Katalog výrobků 2010/

8 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Lisovací nástroj ECO 201 [2] - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 2 Hodnota vibrací 2.5 m/s² Jmenovitá síla 32 kn Druh ochrany IP 20 Úroveň akustického tlaku u uší uživatele 77 db(a) Délka sí ového kabelu 5 m Sí ová frekvence Viz typový štítek Třída ochrany II Jmenovité napětí Viz typový štítek Čistá hmotnost 4.0 kg Provozní teplota C - Neobsahuje: Lisovací čelisti Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 400 IEC , SS XVII-CEE P2.2 Lisovací nástroj ACO 201 [2] - Pro lisované systémy Mepla a Mapress - Geberit kompatibilita 2 Hodnota vibrací 2.5 m/s² Jmenovitá síla 32 kn Druh ochrany IP 20 Úroveň akustického tlaku u uší uživatele 68 db(a) Čistá hmotnost 3.1 kg Provozní teplota C - Neobsahuje: Akumulátor - Neobsahuje: Nabíječku akumulátoru - Neobsahuje: Lisovací čelisti Jmenovité napětí / sí ová frekvence Příkon [W] Položka č. 14,4 V DC Katalog výrobků 2010/2011

9 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Akumulátor 14,4 V - Pro lisovací zařízení ACO Není vhodná pro lisovací zařízení ACO 1 a ACO 3 Provozní teplota C Jmenovité napětí / sí ová frekvence Kapacita akumulátoru [Ah] Položka č. 14,4 V DC 2, Nabíječka 12 V / 14,4 V - Pro lisovací zařízení na akumulátor s Geberit kompatibilitou 2 a 3 Doba nabíjení akumulátoru Proud Provozní napětí min 1.8 A 12 / 14.4 V DC - Nabíječku 12 V / 14.4 V není možné umístit do kufru lisovacího zařízení ACO 1 s lisovacími čelistmi Mepla dodávaného před r Je nutné použít novou vložku kufru pol. č Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Doba nabíjení akumulátoru [min.] Položka č. 230 V / Hz 70 EN 50075, SS I P1.1 Katalog výrobků 2010/

10 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Souprava lisovacích čelistí Mepla [2] Souprava lisovací smyčky Mepla d63 [2], v kufru - Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou 2 - Lisovací čelisti - Trubkový řezák - Odhrotovací a kalibrační nástroj - Žlutá tužka - Mepla PowerTest - Neobsahuje: Kufr - Průměry obsažených lisovacích čelistí ø [mm] jsou uvedeny v tabulce 16 / 20 / 26 / / 20 / 26 / 32 / 40 / Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou 2 - Kufr - Lisovací smyčka Mepla ø 63 - Mezičelist Mepla - Trubkový řezák Mepla ø mm - Odhrotovací a kalibrační nástroj Mepla ø 63 - Sprej WD Souprava lisovací smyčky Mepla d75 [2] Souprava lisovacích čelistí Mapress [2] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 2 - Není vhodná pro lisovací zařízení PWH 40 - Lisovací čelisti - Trubkový řezák - Odhrotovací nástroj - Značkovací tužka - Šablona pro označování hloubek zasunutí - Neobsahuje: Kufr - Průměry obsažených lisovacích čelistí ø [mm] jsou uvedeny v tabulce - Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou 2 - Není vhodná pro lisovací zařízení PWH 40 - Lisovací smyčka Mepla ø 75 - Mezičelist Mepla ø 75 - Odhrotovací nástroj Mepla ø 75 - Neobsahuje: Kufr / 15 / 18 / 22 / 28 / / 22 / 28 / Katalog výrobků 2010/2011

11 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Souprava vodícího prvku Lisovací čelisti Mepla [2] - Pro lisovací smyčku Mepla ø 75-2 vodící prvky - 2 upevňovací šrouby - 2 podložky - Šestihranný klíč Souprava vodícího prvku Pro zalisování lisovacích tvarovek Mepla - Pro lisovací nástroje s Geberit kompatibilitou Souprava lisovacích smyček Mapress d42 / 54 [2], v kufru Lisovací čelisti Mapress [2] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 2 - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 2 - Není vhodná pro lisovací zařízení PWH 40 - Kufr - Lisovací smyčky Mapress - Mezičelist Mapress ZB Šablona pro označování hloubek zasunutí - Značkovací tužka - Sprej WD-40 - Průměry obsažených lisovacích smyček ø [mm] jsou uvedeny v tabulce Lisovací smyčka Mapress [2 / 3] 42 / Pro zalisování lisovacích tvarovek Mapress - Není vhodná pro lisovací zařízení PWH Katalog výrobků 2010/

12 Lisovací nářadí Mepla / Mapress Kompatibilita [2] Mezičelist Mapress ZB201 [2] Kufr pro lisovací čelisti [2 / 3] - Pro lisovací nástroje s Geberit kompatibilitou Kufr pro elektrické nářadí [2 / 3] - Pro max. 6 lisovacích čelistí Geberit Mepla nebo Geberit Mapress kompatibility 2 a 3 - Pro dodatečné umístění trubkových řezáků Mapress nebo Mepla do max. d54 nebo nůžky Mepla d Pro dodatečné umístění odhrotovacího a kalibrovacího nástroje Mepla d16-50 nebo odhrotovacího nástroje Mapress d Pro dodatečné umístění dalších pomůcek jako Spreje WD ml, šablony pro označování hloubek zasunutí, tužky pro označování, dvoumetru Konstrukční materiál ABS - Pro elektrické lisovací nástroje Geberit Mepla nebo Geberit Mapress kompatibility 2 a 3 - Pro umístění lisovacího nástroje ECO 201 nebo PWH 40 nebo PWH 75 nebo EFP 1 nebo EFP 2 nebo EFP 201 nebo EFP 201 plus nebo ECO 1 nebo ECO 301 nebo EFP 3 nebo ECO 3 Konstrukční materiál ABS - Vložka kufru Kufr pro elektrické nářadí d12-35, d Vložka kufru Kufr pro lisovací čelisti d12-35, d Kufr pro lisovací smyčky Mapress [2 / 3] Kufr pro nářadí na akumulátor [2 / 3] - Pro 3 lisovací smyčky Geberit Mapress ø mm - Pro dodatečné umístění jedné mezičelisti, jednoho trubkového řezáku do max. d54 a jednoho odhrotovacího nástroje d12-54 Konstrukční materiál ABS - Pro lisovací nástroje Geberit Mepla nebo Geberit Mapress na akumulátor kompatibility 2 a 3 - Pro umístění lisovacích nástrojů ACO 201 nebo ACO 1 nebo ACO 3 nebo AFP 3 Konstrukční materiál ABS - Vložka kufru Kufr pro lisovací smyčky Mapress d34-54, d Vložka kufru Kufr pro nářadí na akumulátor d12-35, d Katalog výrobků 2010/2011

13 Lisovací nářadí Mapress Kompatibilita [3] Lisovací náøadí Mapress Kompatibilita [3] Lisovací nářadí Mapress Kompatibilita [3] Lisovací nástroj ECO 301 [3], v kufru - Pro lisované systémy Mapress - Geberit kompatibilita 3 Hodnota vibrací 2.5 m/s² Úroveň akustického tlaku u uší uživatele 75 db(a) Jmenovitá síla 45 kn Délka sí ového kabelu 5 m Druh ochrany IP 20 Čistá hmotnost 5.0 kg Provozní teplota C Třída ochrany II - Kufr - Lisovací nástroj - Sprej WD-40 Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 560 IEC SS XVII-CEE P2.3 Katalog výrobků 2010/

14 Lisovací nářadí Mapress Kompatibilita [3] Lisovací nástroj ECO 301 [3] - Pro lisované systémy Mapress - Geberit kompatibilita 3 Hodnota vibrací 2.5 m/s² Úroveň akustického tlaku u uší uživatele 75 db(a) Jmenovitá síla 45 kn Délka sí ového kabelu 5 m Sí ová frekvence Hz Příkon 560 W Druh ochrany IP 20 Jmenovité napětí 230 V st Čistá hmotnost 5.0 kg Provozní teplota C Třída ochrany II - Neobsahuje: Lisovací čelisti Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 560 IEC SS XVII-CEE P Katalog výrobků 2010/2011

15 Lisovací nářadí Mapress Kompatibilita [3] Akumulátor 12 V Souprava lisovacích smyček Mapress d42 / 54 [3], v kufru - Pro lisovací zařízení ACO 1 a ACO 3 Provozní teplota C Jmenovité napětí / Kapacita akumulátoru [Ah] Položka č. sí ová frekvence 12 V DC Souprava lisovacích čelistí Mapress [3] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací zařízení s Geberit kompatibilitou 3 - Pro lisovací nástroj ECO 3, ECO 301, ACO 3, AFP 3 a EFP 3 - Kufr s vložkou pro max. 3 lisovací smyčky d Lisovací smyčky Mapress - Mezičelist Mapress ZB Šablona pro označování hloubek zasunutí - Značkovací tužka - Sprej WD-40 - Průměry obsažených lisovacích smyček ø [mm] jsou uvedeny v tabulce 42 / Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 3 - Lisovací čelisti - Trubkový řezák - Odhrotovací nástroj - Značkovací tužka - Šablona pro označování hloubek zasunutí - Neobsahuje: Kufr - Průměry obsažených lisovacích čelistí ø [mm] jsou uvedeny v tabulce 12 / 15 / 18 / 22 / 28 / / 22 / 28 / Souprava lisovacích smyček Mapress d76,1 / 88,9 [3], v kufru - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací zařízení s Geberit kompatibilitou 3 - Pro lisovací nástroj ECO 3 a ECO Není vhodná pro lisovací zařízení AFP 3, ACO 3 a EFP 3 - Kufr - Lisovací smyčky Mapress - Mezičelist Mapress ZB Šablona pro označování hloubek zasunutí - Značkovací tužka - Sprej WD-40 - Průměry obsažených lisovacích smyček ø [mm] jsou uvedeny v tabulce 76,1 / 88, Katalog výrobků 2010/

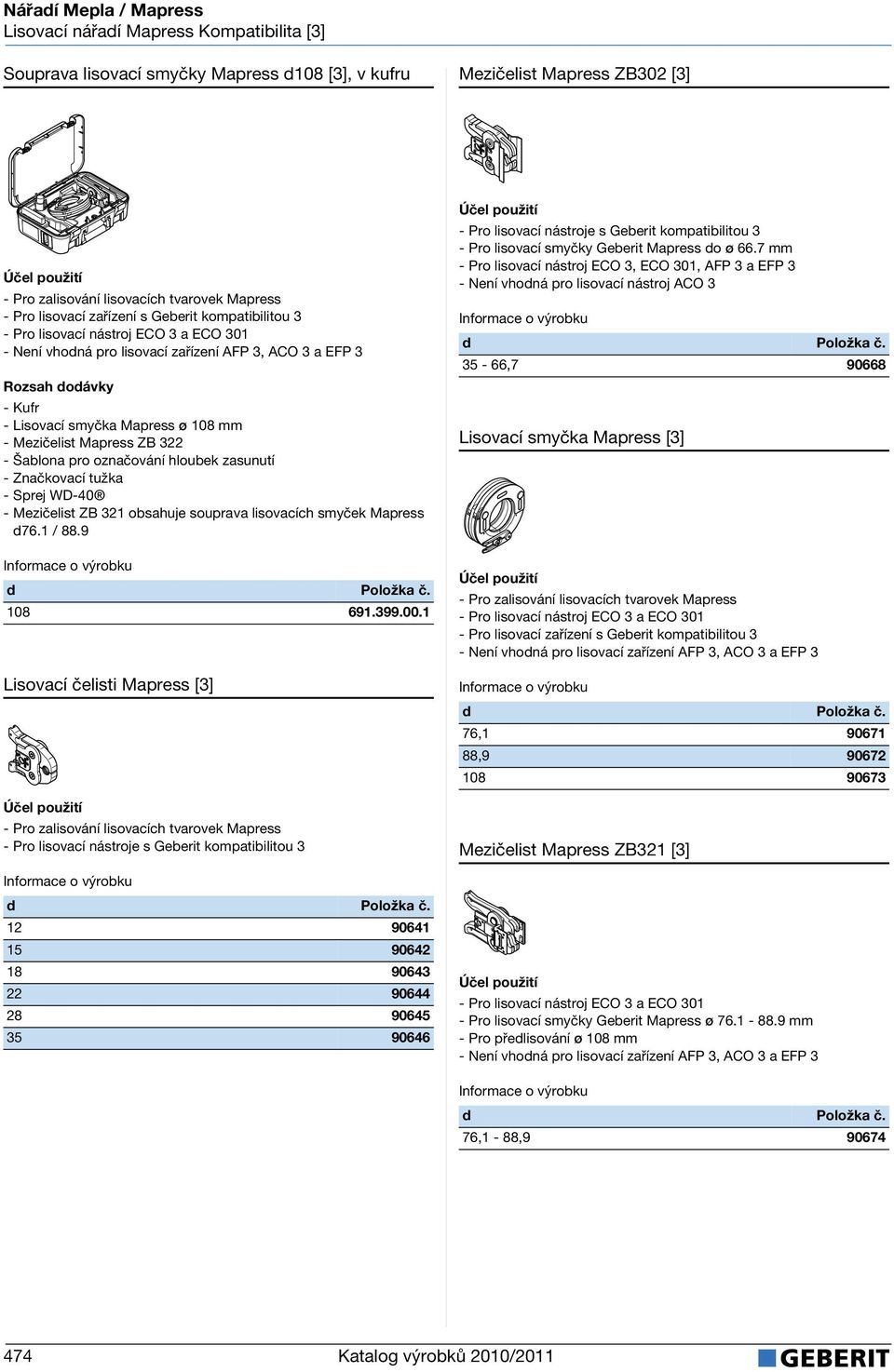

16 Lisovací nářadí Mapress Kompatibilita [3] Souprava lisovací smyčky Mapress d108 [3], v kufru Mezičelist Mapress ZB302 [3] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací zařízení s Geberit kompatibilitou 3 - Pro lisovací nástroj ECO 3 a ECO Není vhodná pro lisovací zařízení AFP 3, ACO 3 a EFP 3 - Kufr - Lisovací smyčka Mapress ø 108 mm - Mezičelist Mapress ZB Šablona pro označování hloubek zasunutí - Značkovací tužka - Sprej WD-40 - Mezičelist ZB 321 obsahuje souprava lisovacích smyček Mapress d76.1 / Lisovací čelisti Mapress [3] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroje s Geberit kompatibilitou 3 - Pro lisovací nástroje s Geberit kompatibilitou 3 - Pro lisovací smyčky Geberit Mapress do ø 66.7 mm - Pro lisovací nástroj ECO 3, ECO 301, AFP 3 a EFP 3 - Není vhodná pro lisovací nástroj ACO , Lisovací smyčka Mapress [3] - Pro zalisování lisovacích tvarovek Mapress - Pro lisovací nástroj ECO 3 a ECO Pro lisovací zařízení s Geberit kompatibilitou 3 - Není vhodná pro lisovací zařízení AFP 3, ACO 3 a EFP 3 76, , Mezičelist Mapress ZB321 [3] Pro lisovací nástroj ECO 3 a ECO Pro lisovací smyčky Geberit Mapress ø mm - Pro předlisování ø 108 mm - Není vhodná pro lisovací zařízení AFP 3, ACO 3 a EFP 3 76,1-88, Katalog výrobků 2010/2011

17 Náhradní díly pro kufry Mezičelist Mapress ZB322 [3] Náhradní díly pro kufry Náhradní díly pro kufry Držadlo - Pro lisovací nástroj ECO 3 a ECO Pro dolisování - Není vhodná pro lisovací zařízení AFP 3, ACO 3 a EFP Kufr pro lisovací smyčky Mapress [3] Konstrukční materiál ABS Držadlo pro kufr Souprava úchytek, boční - Pro lisovací smyčky Geberit Mapress ø 76,1 / 88,9 mm - Pro dodatečné umístění jedné mezičelisti Konstrukční materiál - Vložka kufru ABS 76,1-88, Konstrukční materiál ABS - Souprava po 2 kusech Souprava bočních úchytek pro kufr Souprava uzávěrů Kufr pro lisovací smyčku Mapress [3] Konstrukční materiál - Souprava po 2 kusech ABS - Pro lisovací smyčku Geberit Mapress ø 108 mm - Pro dodatečné umístění dvou mezičelistí Souprava uzávěrů pro kufr Konstrukční materiál ABS - Vložka kufru Katalog výrobků 2010/

18 Nástroje Mepla a příslušenství Nástroje Mepla a pøíslu¹enství Nástroje Mepla a příslušenství Ruční ohýbačka Mepla, hydraulická Ruční lisovací nástroj Mepla, v kufru - Pro zalisování lisovacích tvarovek Mepla - Kufr - Mepla ruční lisovací kleště - Nůžky Mepla - Průměry obsažených ručních lisovacích kleští ø [mm] jsou uvedeny v tabulce Na ohýbání trubek Mepla - Hydraulická - Kryt pumpy - 4 třmeny ohýbačky o průměru 16, 20, 26, 32-4 ohýbací matrice o průměru 16, 20, 26, 32 - Kufr Ruční lisovací kleště Mepla Vnější pružina pro ohýbání L - Pro zalisování lisovacích tvarovek Mepla Na ohýbání trubek Mepla - Pro ohýbání systémových trubek PushFit d L Položka č Kufr pro ruční lisovací kleště Mepla Nůžky Mepla d16-26 Geberit Mepla - Pro ruční lisovací kleště Mepla Konstrukční materiál Plast Pro zkracování chrániček a systémových trubek Mepla - Na odhrotování a kalibraci konců trubek Mepla - S odhrotovacím a kalibračním trnem Katalog výrobků 2010/2011

19 Nástroje Mepla a příslušenství Souprava nože Mepla Trubkový řezák Mepla - Pro nůžky Mepla d Souprava řezacího kolečka Mepla - Pro zkracování systémových trubek Mepla - 1 náhradní řezací kolečko Mepla - Řezací kolečko Mepla je umístěno v rukojeti Pro nůžky Mepla d Řezací kolečko - Šroub Řezací kolečko Mepla Souprava nožů pro řezák chrániček Mepla Odhrotovací a kalibrační nástroj Mepla - Pro nůžky Mepla d náhradní čepele - 4 šrouby Na odhrotování a kalibraci konců trubek Mepla Souprava odhrotovacího a kalibračního trnu Mepla Odhrotovací a kalibrační nástroj Mepla - Pro nůžky Mepla d Odhrotovací trn ø 20 - Odhrotovací trn ø 16 / 26 - Šroub Na odhrotování a kalibraci konců trubek Mepla Katalog výrobků 2010/

20 R L Nářadí Mepla / Mapress Nástroje Mepla a příslušenství Odhrotovací a kalibrační nástroj Mepla Těleso kleští, hydraulické - Na odhrotování a kalibraci konců trubek Mepla Odhrotovací nástroj Mepla - Pro hydraulickou ohýbačku Mepla ohýbací kleště hydraulické k nářadí Pro odhrotování trubek Mepla ø 75 - Nesmí se použít pro odhrotování systémových trubek Mepla ø mm Třmen ohýbačky Mepla Mepla PowerTest - Pro hydraulickou ohýbačku Na kontrolu ručních lisovacích kleští Mepla a lisovacích čelistí Mepla - Nálepky, samolepící - Dokumentační list Mepla PowerTest Sprej WD-40 Ohýbací matrice Mepla 26 - Pro hydraulickou ohýbačku Objem 125 ml Sprej WD Katalog výrobků 2010/2011

21 Nástroje Mapress a příslušenství Kufr pro mechanickou ohýbačku Mepla Nástroje Mapress a pøíslu¹enství Nástroje Mapress a příslušenství Elektrický odhrotovací nástroj RE 1, v kufru Geberit Mepla - Pro mechanickou ohýbačku Mepla Zátka Mepla pro tlakovou zkoušku na konci trubek - Na uzavření konců trubek Mepla nebo MeplaTherm během tlakové zkoušky - Pro tlakovou zkoušku studenou vodou do max. 1,5 MPa - Nesmí se použít pro stálé uzavření konců trubek - Rozebíratelné - Opakovaně použitelná d - O-kroužek - Svěrný kroužek d Rp Položka č. 16 1/ / / / / / / Rp - Pro vnitřní a vnější odhrotování trubek Mapress nerezová ocel, Mapress uhlíková ocel a měděných trubek průměrů ø mm Úroveň akustického tlaku u uší uživatele 79 db(a) Hodnota vibrací 4 m/s² Délka sí ového kabelu 5 m Třída ochrany II Druh ochrany IP 20 Čistá hmotnost 1.2 kg Provozní teplota C Otáčky naprázdno min-1 - Kufr - Elektrický odhrotovací nástroj s odhrotovací hlavou - Ochranné brýle - 2 ploché klíče Jmenovité napětí / sí ová frekvence Příkon [W] Typ zástrčky Položka č. 230 V / 50 Hz 500 IEC SS XVII-CEE P2.3 Nástroj pro odstranění vnějšího opláštění Mapress pro uhlíkovou ocel - Na odhrotování systémových trubek Mapress a odborné odstranění plastového opláštění v délce zasunutí pro lisovací tvarovky Mapress Katalog výrobků 2010/

22 Nástroje Mapress a příslušenství Nástroj pro odstranění vnějšího opláštění Mapress pro uhlíkovou ocel Souprava řezacího kolečka pro Mapress trubkový řezák R - Na odhrotování systémových trubek Mapress a odborné odstranění plastového opláštění v délce zasunutí pro lisovací tvarovky Mapress Pro trubkový řezák Mapress - Souprava po 2 kusech Mapress trubkový řezák R Odhrotovací nástroj Mapress - Pro řezání systémových trubek Mapress nerezová ocel a Mapress uhlíková ocel Pro vnitřní a vnější odhrotování trubek Mapress nerezová ocel, Mapress uhlíková ocel a měděných trubek Souprava řezacího kolečka Mapress Hlava odhrotovače - Pro trubkový řezák Mapress - Řezací kolečko - Svěrný kroužek Lze použít také pro elektrický odhrotovací nástroj RE 1 Hlava odhrotovače Fréza - Lze použít také pro elektrický odhrotovací nástroj RE 1 Fréza Katalog výrobků 2010/2011

23 Nástroje Mapress a příslušenství Náhradní nůž pro nástroj pro odstranění vnějšího plastového opláštění Mapress pro uhlíkovou ocel Tužka pro označování - Pro nástroje Mapress pro odstranění vnějšího opláštění - Není vhodný pro nástroje Mapress pro odstranění opláštění pro mě Na označení hloubky zasunutí systémových trubek Mapress - Pro nástroje Mapress pro označování Tužka pro označování Zátky Mapress pro tlakovou zkoušku pro tvarovky Montážní pomůcka Mapress MH 1 - Pro stabilizaci nezalisovaných spojů trubek a tvarovek Mapress Mazací tuk Mazací tuk, 50 g Pro dočasné uzavření tvarovek Mapress během tlakové zkoušky - Pro tlakovou zkoušku studenou vodou do max. 2,25 MPa - Nesmí se použít pro plynové instalace - S odvzdušněním - Opakovaně použitelná - Těsnicí kroužky , , Mapress šablona pro označování hloubek zasunutí - Na označení hloubky zasunutí systémových trubek Mapress Katalog výrobků 2010/

24 Nástroje Mapress a příslušenství Souprava těsnění pro zátky Mapress pro tlakovou zkoušku - Pro zátky Mapress pro tlakovou zkoušku Konstrukční materiál NBR - Těsnicí kroužek NBR zátky - Těsnicí kroužek NBR šroubu pro odvětrání , , Katalog výrobků 2010/2011

25 Obsah Trubkové řezáky a doplňky Ruční pila a doplňky Hoblíky a doplňky Ruční škrabka a náhradní díly Elektrosvářečka pro elektrospojky a příslušenství Svářečka pro termospojky a příslušenství Svářečky a doplňky Svařovací zrcadla a doplňky Nářadí pro opravy Nářadí pro PE Katalog výrobkù 2010/

26 Nářadí pro PE Řezáky a odhrotovací nástroje Trubkové řezáky a doplňky Øezáky Trubkové a odhrotovací øezáky a doplòky nástroje Trubkové řezáky a doplňky Řezací kolečko Trubkový řezák - Pro trubkové řezáky d a d Pro PE trubky - Speciální řezací kolečko pro plasty Speciální řezací kolečko pro plasty Řezací kolečko Trubkový řezák pro d mm - Pro trubkový řezák PE trubek d Náhradní řezací kolečko k Pro PE trubky - Speciální řezací kolečko pro plasty Škrabka na trubky Náhradní pružina, malá - Pro trubkové řezáky PE trubek Náhradní pružina, malá Pro oškrábání trubek a tvarovek při spojování pomocí elektrospojek Škrabka na trubky Odhrotovací nůž Náhradní pružina, velká - Pro trubkové řezáky PE trubek Náhradní pružina, velká Pro vnitřní a vnější odhrotování uříznutých trubek a tvarovek Odhrotovací nůž Katalog výrobků 2010/2011

27 Ruční pila a doplňky / Hoblíky a doplňky Nářadí pro PE Řezáky a odhrotovací nástroje Ruèní pila a doplòky / Hoblíky a doplòky Ruční pila a doplňky Ruční úkosová pila Hoblíky a doplòky Hoblíky a doplňky Ruční hoblík pro d mm - Pro trubky a tvarovky - Pro řezání trubek a tvarovek z HDPE a Silent-db20 do ø 160 mm - S nastavením úhlu - Výška řezu 170 mm - Rukoje - Pilový list - Úkosový úhelník - Doraz - Distanční tyč - Upínač - Tabulka pro nastavení - Pro svářečku "Media" a "Universal" - Pro Geberit HDPE a Geberit Silent-db20 - Pro trubky d mm Ruční hoblík, d mm, pro Media Elektrický hoblík pro d mm 230 V Pilový list - Pro ruční úkosovou pilu Náhradní pilový list pro ruční pilu Pro Geberit HDPE a Geberit Silent-db20 - Pro svářečku "Media" a "Universal" - Pro trubky d mm Sí ová frekvence Provozní napětí - Ruční vrtačka 50 Hz 230 V AC Elektrický hoblík, d mm, pro Universal a Media Katalog výrobků 2010/

28 Nářadí pro PE Řezáky a odhrotovací nástroje Elektrický hoblík pro d mm Nůž pro elektrický hoblík d mm Hoblíky a doplňky - Pro Geberit HDPE a Geberit Silent-db20 - Pro svářečku "Universal" - Pro trubky d 40 do 200 mm Sí ová frekvence Provozní napětí - Ruční vrtačka 50 Hz 230 V AC - Pro hoblík Pro elektrický hoblík - Neobsahuje: Šrouby Nůž pro elektrický hoblík d mm Náhradní nůž pro zarovnávací přípravek Elektrický hoblík, d mm pro Universal Náhradní nůž k Nůž do hoblíku Standard pravý Nůž z tvrdého kovu pro hoblík pro Silent-db20 - Pro všechny elektrické hoblíky Geberit do ø 200 mm - Pro ruční hoblík - Neobsahuje: Šrouby Nůž do hoblíku Standard levý - Pro všechny elektrické hoblíky Geberit do ø 200 mm - Pro ruční hoblík - Pro Geberit HDPE a Geberit Silent-db20 - Tvrzená ocel - Nůž do hoblíku levý - Nůž do hoblíku pravý - 6 šroubů Pro všechny elektrické hoblíky Geberit do ø 200 mm - Pro ruční hoblík - Neobsahuje: Šrouby Katalog výrobků 2010/2011

29 Ruční škrabka a náhradní díly / Elektrosvářečka Nářadí pro PE Svářečky Ruèní ¹krabka a náhradní díly / Elektrosváøeèka Ruční škrabka a náhradní díly Ruční škrabka Elektrosváøeèka pro elektrospojky a pøíslu¹enství Elektrosvářečka pro elektrospojky a příslušenství Svářečka ESG 40/ V - Pro odstranění zoxidované vrstvy na trubkách a tvarovkách z PE-HD a Silent-db20 - Pro oškrábání trubek a tvarovek při spojování pomocí elektrospojek - Pro HDPE trubky a tvarovky ø mm - Pro trubky a tvarovky Silent-db20 ø mm - Výměnná čepel Ruční škrabka na trubky d Náhradní čepel pro ruční škrabku d Náhradní nůž pro ruční škrabku na trubky d Sváøeèky - Pro svařování Geberit PE trubek a tvarovek pomocí elektrospojek do ø 160 mm - Pro Geberit HDPE a Geberit Silent-db20 - Pro elektrospojky s indikátorem, do ø 160 mm - Pro navařovací elektropásky, do ø 250 mm - Světelné kontrolky - Tlačítko Start Zatěžovací odpor min. 5 Ohm Zatěžovací odpor max. 49 Ohm Pojistka 5 A Délka sí ového kabelu 4 m Sí ová frekvence Viz typový štítek Příkon 1200 W Proud 1120 W Třída ochrany I Druh ochrany IP 44 Jmenovité napětí Viz typový štítek Provozní teplota C Svařovací cyklus 80 s - Sí ový kabel - Kabel pro připojení elektrospojky - Brašna Úhlový adaptér - Pro připojení kabelu svářečky k elektrospojkám Adaptér pro konektory elektrosvářečky Katalog výrobků 2010/

30 TYP MEDIA 84 MASCH. NR. Nářadí pro PE Svářečky Svářečka pro termospojky a příslušenství / Svářečky a doplňky Sváøeèka pro termospojky a pøíslu¹enství / Sváøeèky a doplòky Svářečka pro termospojky a příslušenství Svářečka Universal 315 Startovací spínač ESG T2 - Pro svařování termospojek Startovací spínač ESG T2, d mm Přípravek pro vystředění Sváøeèky a doplòky Svářečky a doplňky Svářečka Media Pro svařování trubek a tvarovek pomocí zrcadla - Pevná rámová konstrukce se dvěma vodícími tyčemi - Posuvný stůl - Ruční ovládací kolečko - Otočné podpěry - Otočné rameno svařovacího zrcadla - Vodicí tyč pro rameno svařovacího zrcadla, ruční nebo elektrický hoblík - Držák svařovacího zrcadla - Nastavitelné podpěry ø mm - Podpěry ø 200 mm - Podpěra ø mm s podstavcem - Bedna s příslušenstvím - Neobsahuje: Upínací desky - Neobsahuje: Ruční nebo elektrický hoblík - Neobsahuje: Svařovací zrcadlo - Neobsahuje: Transportní bednu ze dřeva Transportní bedna - Pro svařování trubek a tvarovek pomocí zrcadla - Ovládací páka - Pevná rámová konstrukce se dvěma vodícími tyčemi - Posuvný stůl - Otočné podpěry - Otočné rameno svařovacího zrcadla - Vodicí tyč pro rameno svařovacího zrcadla, ruční nebo elektrický hoblík - Držák svařovacího zrcadla - Nastavitelné podpěry ø mm - Podpěra ø mm s podstavcem - Neobsahuje: Upínací desky - Neobsahuje: Ruční nebo elektrický hoblík - Neobsahuje: Svařovací zrcadlo - Neobsahuje: Transportní bednu ze dřeva - Pro svářečku "Media" a "Universal" Konstrukční materiál Dřevo pro Media pro Universal Katalog výrobků 2010/2011

31 Svářečky a doplňky Nářadí pro PE Svářečky Přídavné zařízení pro sváření 200, 250 a 315 mm Nastavitelná podpěra - Pro svařování trubek a tvarovek pomocí zrcadla - Pro svářečku "Universal" Příkon Jmenovité napětí - Transportní bedna ze dřeva - Elektrický hoblík, ø mm, 230 V / 900 W - Vrtačka "Bosch" pro elektrický hoblík - KSS, ø 315 mm, svařovací zrcadlo, 230 V / 1300 W - Upevnění svařovacího zrcadla - Držák na trubky, ø mm - Souprava upínacích desek ø 250/315 mm - Vkládací vložky ø 200 mm - Šestihranný klíč - Šrouby DIN M8 x 30-8,8 - Elektronický připojovací box 900 W 230 V st - Pro svářečku "Media" a "Universal" - Se žlábky pro ø 135 mm Podpěra Upínací desky, souprava - Pro svářečku "Universal" - Pro průměr ø 200 mm Podpěra d Podstavec - Pro svářečku "Media" a "Universal" - 2 upínací desky (levá a pravá) Pro svářečku "Media" a "Universal" - Pro podpěrné vidlice a otočné podpěry - Možnost použití vpravo a vlevo Podstavec Katalog výrobků 2010/

32 Nářadí pro PE Svářečky Otočná podpěra Svaøovací zrcadla a doplòky Svařovací zrcadla a doplňky Svařovací zrcadla a doplňky Svařovací zrcadlo KSS V - Pro svářečku "Media" a "Universal" / Doplňková souprava d 135 mm - Pro svářečku "Media" a "Universal" - Pro svařování trubek a tvarovek do ø 160 mm - Termostat - Teflonový povrch Příkon Jmenovité napětí Čistá hmotnost - Držák svařovacího zrcadla 630 W 230 V st 4.0 kg - Pro svářečku "Media" a "Universal" - Se žlábky pro ø 135 mm - 2 upínací desky (levá a pravá) - 2 nastavitelné podpěry (levá a pravá) Rameno zrcadla Kožené ochranné pouzdro - Pro svařovací zrcadlo KSS-160 Ochranné pouzdro na svařovací zrcadlo d Plechový kufr, prázdný Držák zrcadla k svářečce Media Pro svařovací zrcadlo KSS-160 Plechový kufr pro svařovací zrcadlo KSS Katalog výrobků 2010/2011

33 Nářadí pro opravy Adaptér pro svařovací zrcadlo Dorazové korýtko pro svařování na tupo Nářadí pro PE Svářečky - Pro upevnění svařovacího zrcadla KSS 160 k běžně dodávaným svářečkám Adaptér pro svařovací zrcadlo Pro svařování trubek do ø 75 mm pomocí svařovacího zrcadla Konstrukční materiál Dřevo Svařovací zrcadlo KSS V Náøadí pro opravy Nářadí pro opravy Souprava nářadí pro opravy, elektrická - Pro svářečku "Universal" - Pro trubky d 40 do 200 mm - Termostat - Teflonový povrch - Pro opravu děr v trubkách a tvarovkách ø mm systémů Geberit HDPE a Geberit Silent-db20 - Pro opravu děr ve splachovacích nádržkách pod omítku z PE Příkon Jmenovité napětí 800 W 230 V st Sí ová frekvence Provozní napětí 50 Hz 230 V AC - Neobsahuje: Držák svařovacího zrcadla Svařovací zrcadlo KSS Držák svařovacího zrcadla - Držák pro nástroj - Nástavec pro trubky ø mm - Plochý nástavec pro splachovací nádržku pod omítku - Sáček s deseti záplatami pro opravu - Šestihranný klíč a šestihranné šrouby pro upevnění nástavců - Přítlačný držák Pro svařovací zrcadla KSS 160 a KSS 200 Držák zrcadla pro , Katalog výrobků 2010/

34 Nářadí pro PE Svářečky Nářadí pro opravy 492 Katalog výrobků 2010/2011
