1 81 Příslušenství

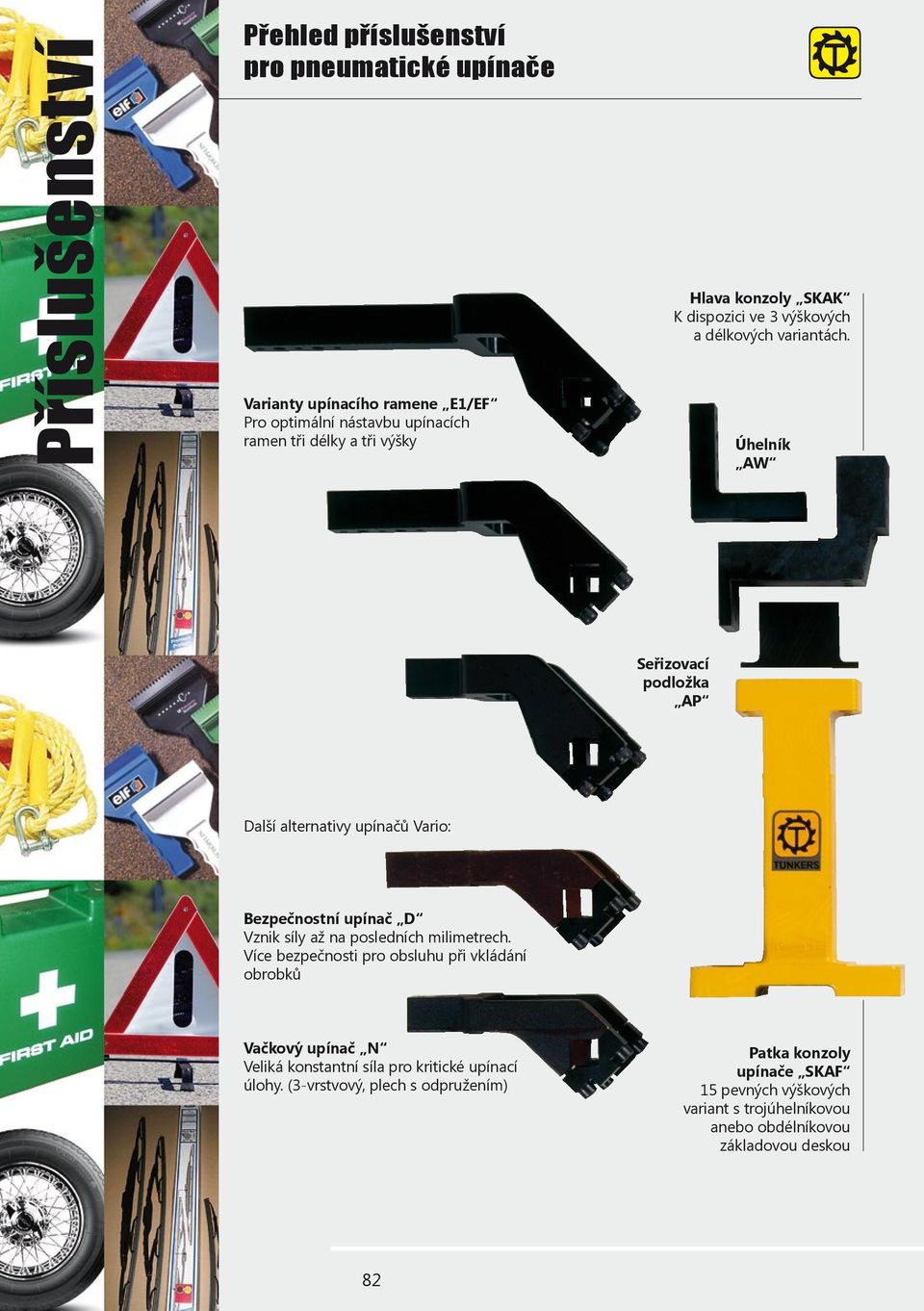

2 Příslušenství Přehled příslušenství pro pneumatické upínače Varianty upínacího ramene E1/EF Pro optimální nástavbu upínacích ramen tři délky a tři výšky Hlava konzoly SKAK K dispozici ve 3 výškových a délkových variantách. Úhelník AW Seřizovací podložka AP Další alternativy upínačů Vario: Bezpečnostní upínač D Vznik síly až na posledních milimetrech. Více bezpečnosti pro obsluhu při vkládání obrobků Vačkový upínač N Veliká konstantní síla pro kritické upínací úlohy. (3-vrstvový, plech s odpružením) Patka konzoly upínače SKAF 15 pevných výškových variant s trojúhelníkovou anebo obdélníkovou základovou deskou 82

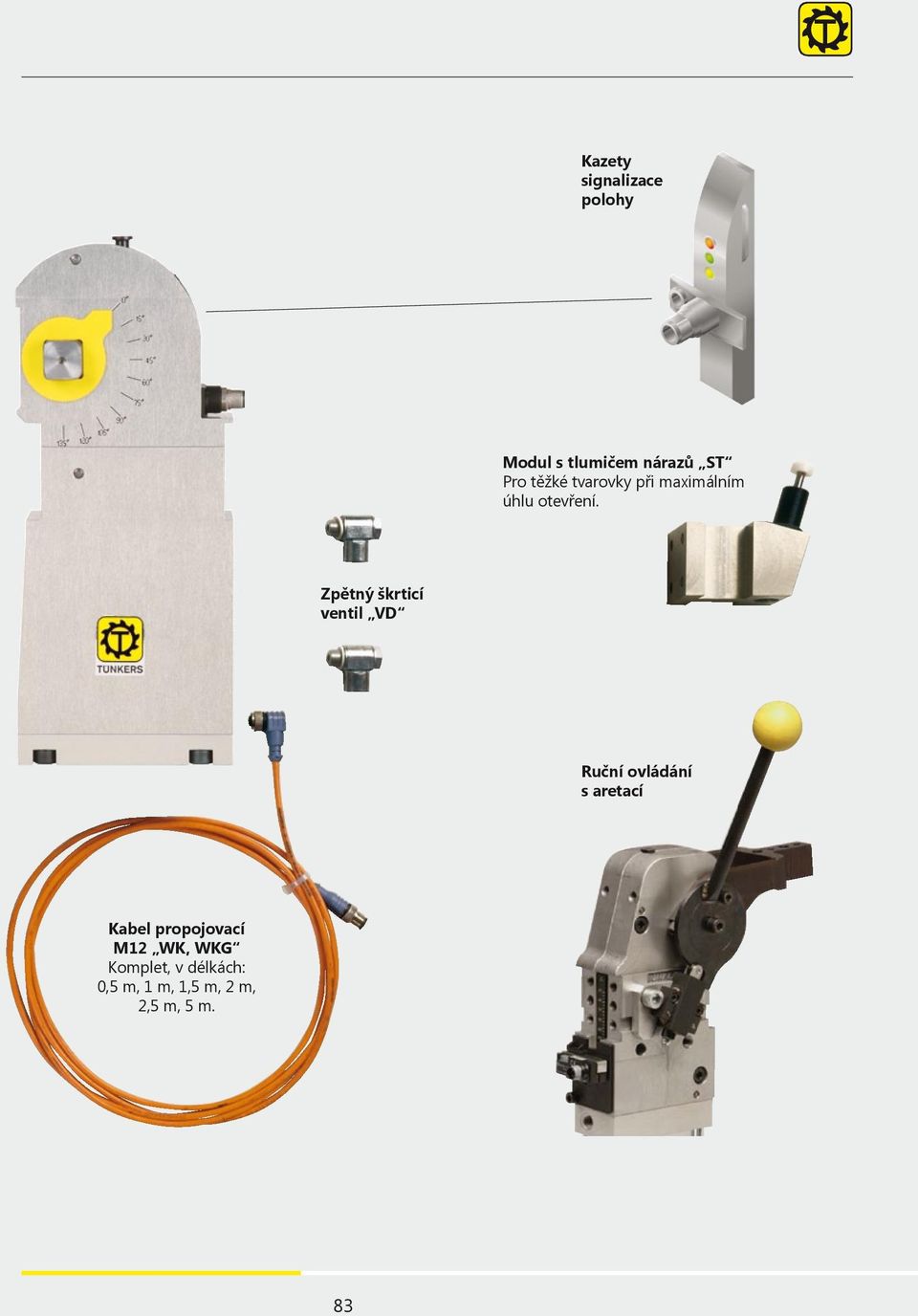

3 Kazety signalizace polohy Modul s tlumičem nárazů ST Pro těžké tvarovky při maximálním úhlu otevření. Zpětný škrticí ventil VD Ruční ovládání s aretací Kabel propojovací M12 WK, WKG Komplet, v délkách: 0,5 m, 1 m, 1,5 m, 2 m, 2,5 m, 5 m. 83

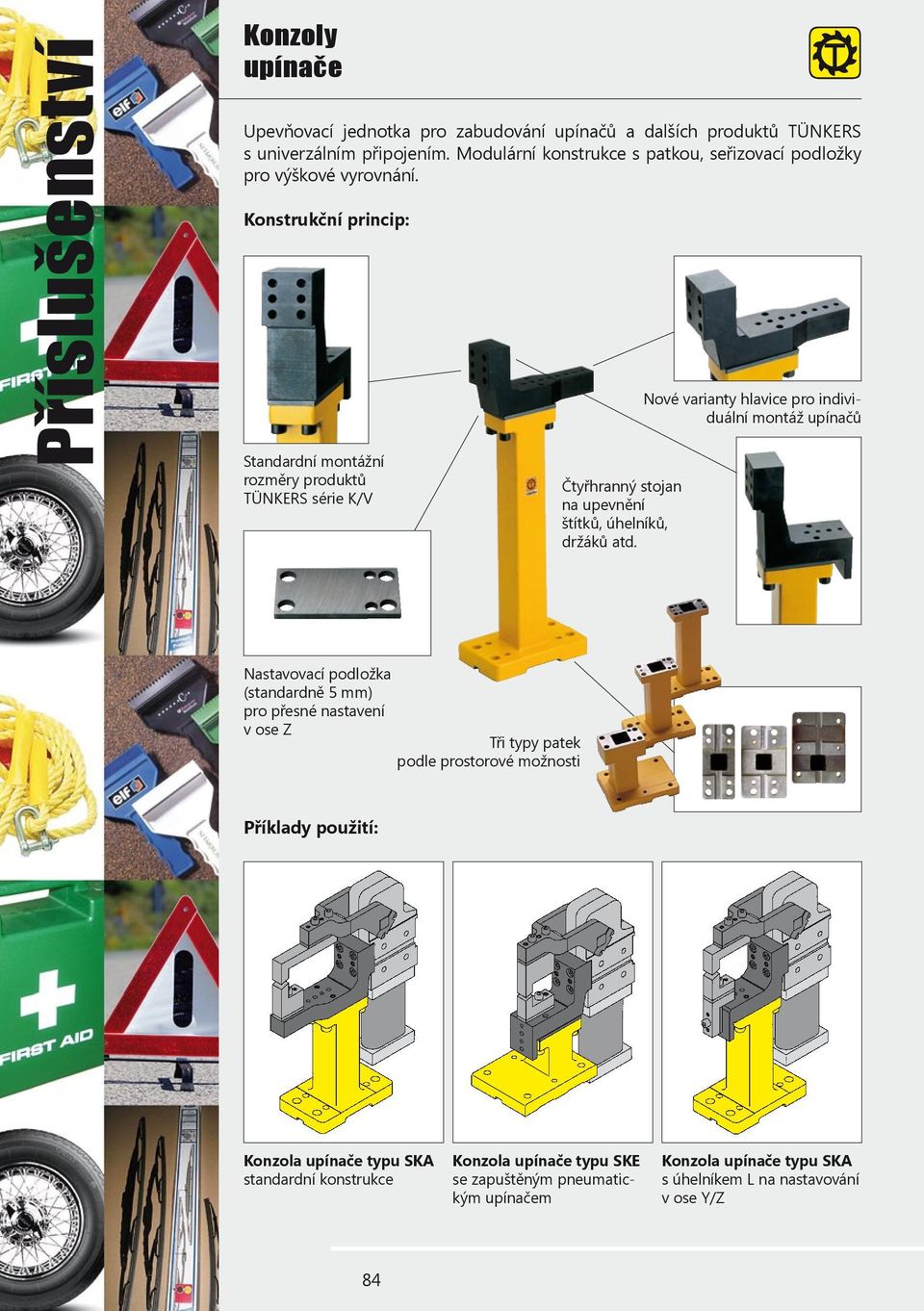

4 Příslušenství Konzoly upínače Upevňovací jednotka pro zabudování upínačů a dalších produktů TÜNKERS s univerzálním připojením. Modulární konstrukce s patkou, seřizovací podložky pro výškové vyrovnání. Konstrukční princip: Standardní montážní rozměry produktů TÜNKERS série K/V Čtyřhranný stojan na upevnění štítků, úhelníků, držáků atd. Nové varianty hlavice pro individuální montáž upínačů Nastavovací podložka (standardně 5 mm) pro přesné nastavení v ose Z Tři typy patek podle prostorové možnosti Příklady použití: Konzola upínače typu SKA standardní konstrukce Konzola upínače typu SKE se zapuštěným pneumatickým upínačem Konzola upínače typu SKA s úhelníkem L na nastavování v ose Y/Z 84

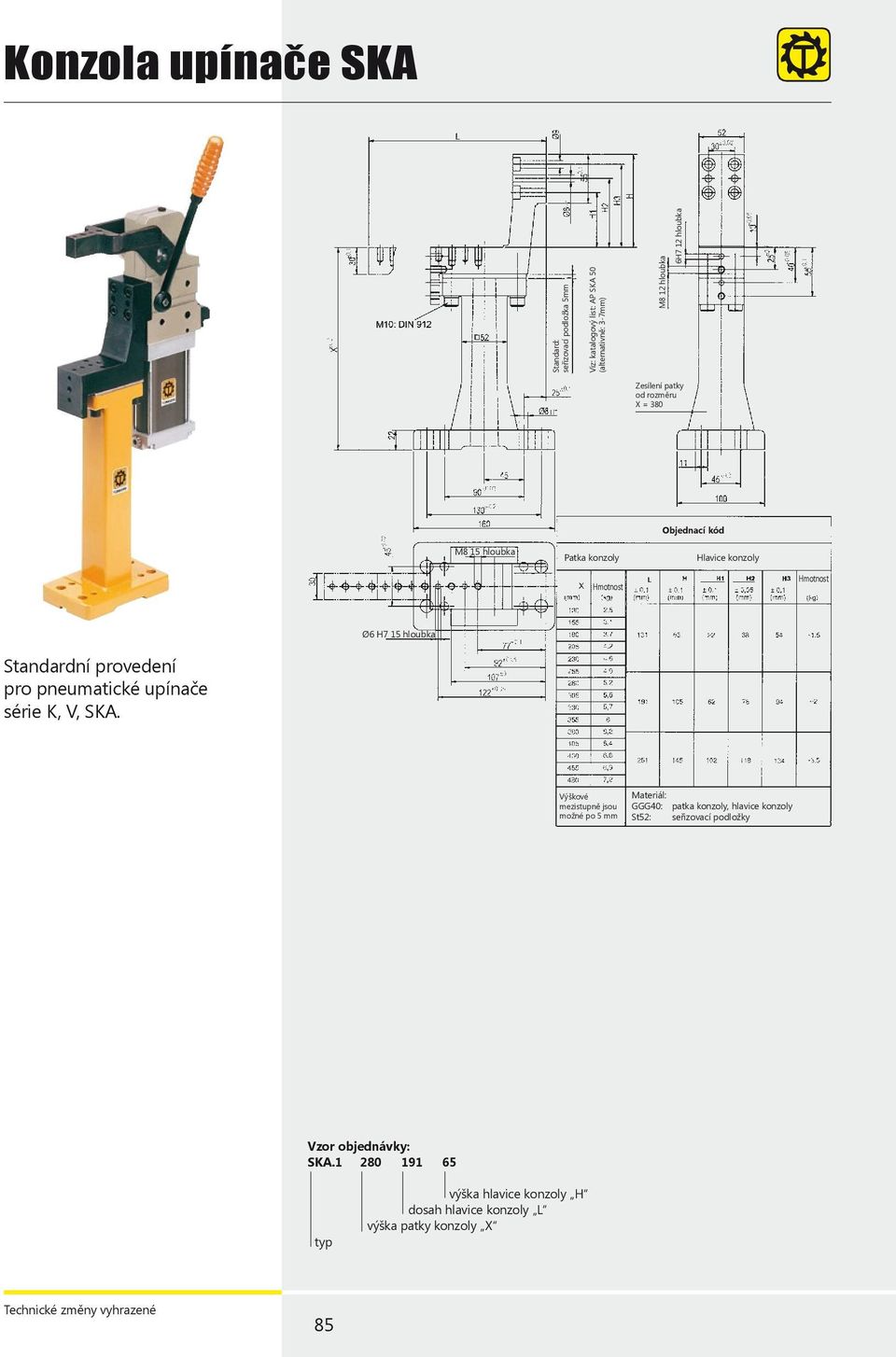

5 Konzola upínače SKA Standard: seřizovací podložka 5mm Viz: katalogový list: AP SKA 50 (alternativně: 3-7mm) M8 12 hloubka 6H7 12 hloubka Zesílení patky od rozměru X = 380 M8 15 hloubka Patka konzoly Objednací kód Hlavice konzoly Hmotnost Hmotnost Ø6 H7 15 hloubka Standardní provedení pro pneumatické upínače série K, V, SKA. Výškové mezistupně jsou možné po 5 mm Materiál: GGG40: patka konzoly, hlavice konzoly St52: seřizovací podložky SKA typ výška hlavice konzoly H dosah hlavice konzoly L výška patky konzoly X 85

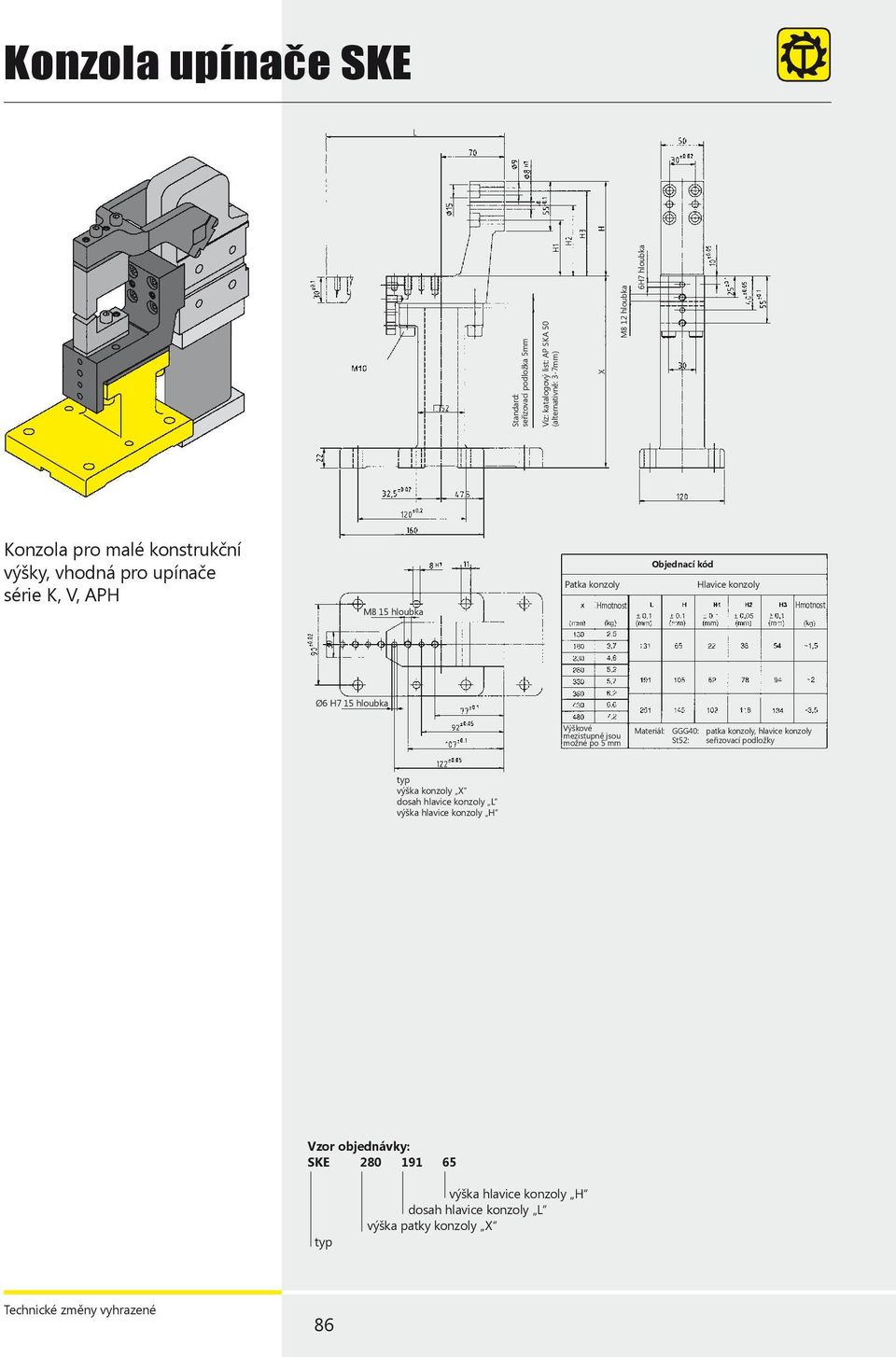

6 Konzola upínače SKE Standard: seřizovací podložka 5mm Viz: katalogový list: AP SKA 50 (alternativně: 3-7mm) M8 12 hloubka 6H7 hloubka Konzola pro malé konstrukční výšky, vhodná pro upínače série K, V, APH M8 15 hloubka Patka konzoly Hmotnost Objednací kód Hlavice konzoly Hmotnost Ø6 H7 15 hloubka Výškové mezistupně jsou možné po 5 mm Materiál: GGG40: patka konzoly, hlavice konzoly St52: seřizovací podložky typ výška konzoly X dosah hlavice konzoly L výška hlavice konzoly H SKE typ výška hlavice konzoly H dosah hlavice konzoly L výška patky konzoly X 86

7 Sloupek SKAF Standard: seřizovací podložka 5mm Viz: katalogový list: AP SKA 50 (alternativně: 3-7mm) Alternativně: sloupek typu SKAFK.1 s 5 mm seřizovací podložkou a šrouby Zesílení patky od rozměru B = 295 Objednací kód Patka konzoly Standardní provedení pro konstrukční výšky mm. B Hmotnost Výškové mezistupně jsou možné po 5 mm, B max. = 500 mm SKAF výška sloupku B typ sloupku SKAFK výška sloupku B sloupek se seřizovací podložkou a šrouby 87

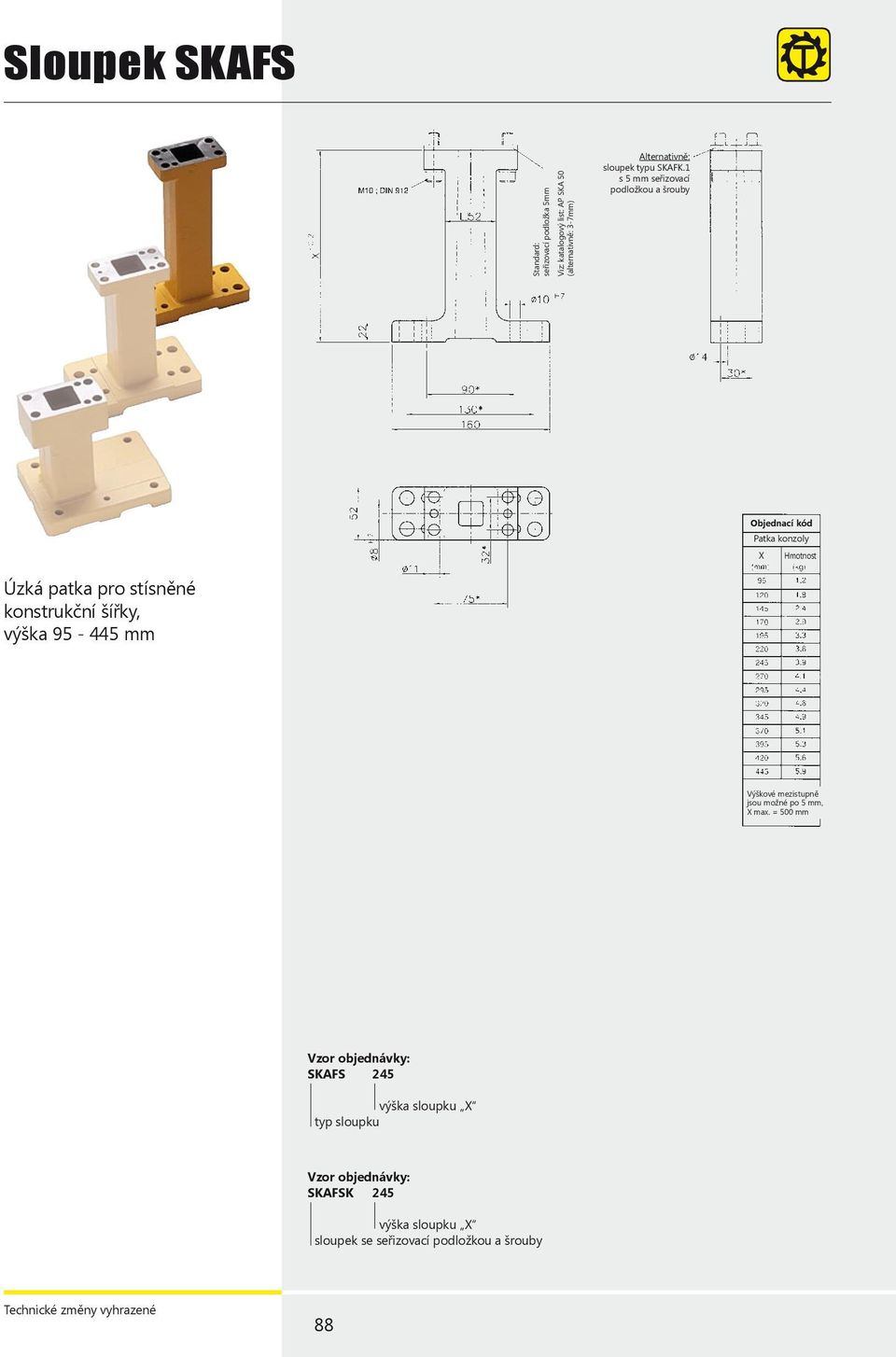

8 Sloupek SKAFS Standard: seřizovací podložka 5mm Viz: katalogový list: AP SKA 50 (alternativně: 3-7mm) Alternativně: sloupek typu SKAFK.1 s 5 mm seřizovací podložkou a šrouby Objednací kód Patka konzoly X Hmotnost Úzká patka pro stísněné konstrukční šířky, výška mm Výškové mezistupně jsou možné po 5 mm, X max. = 500 mm SKAFS 245 výška sloupku X typ sloupku SKAFSK 245 výška sloupku X sloupek se seřizovací podložkou a šrouby 88

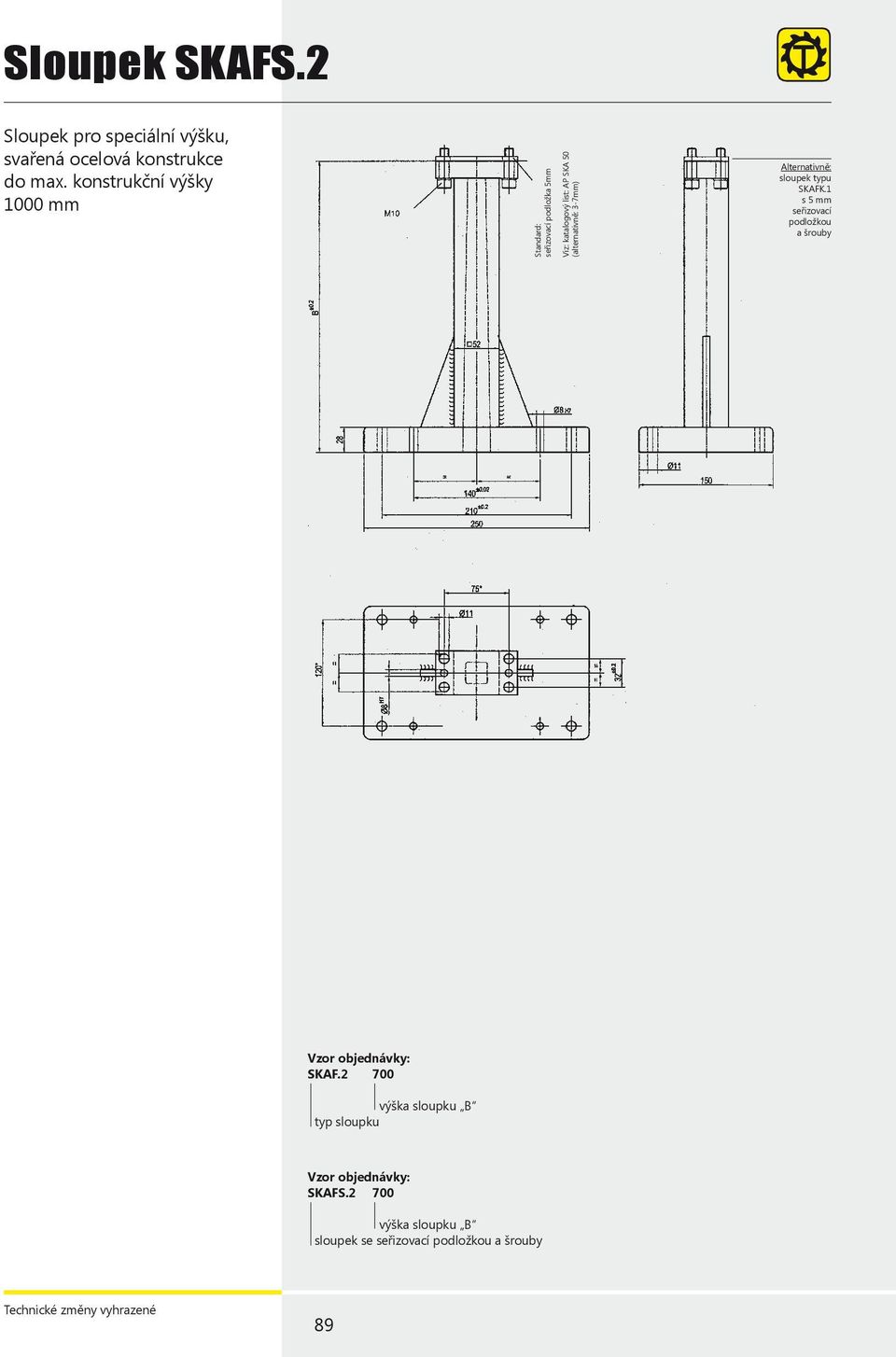

9 Sloupek SKAFS.2 Sloupek pro speciální výšku, svařená ocelová konstrukce do max. konstrukční výšky 1000 mm Standard: seřizovací podložka 5mm Viz: katalogový list: AP SKA 50 (alternativně: 3-7mm) Alternativně: sloupek typu SKAFK.1 s 5 mm seřizovací podložkou a šrouby SKAF výška sloupku B typ sloupku SKAFS výška sloupku B sloupek se seřizovací podložkou a šrouby 89

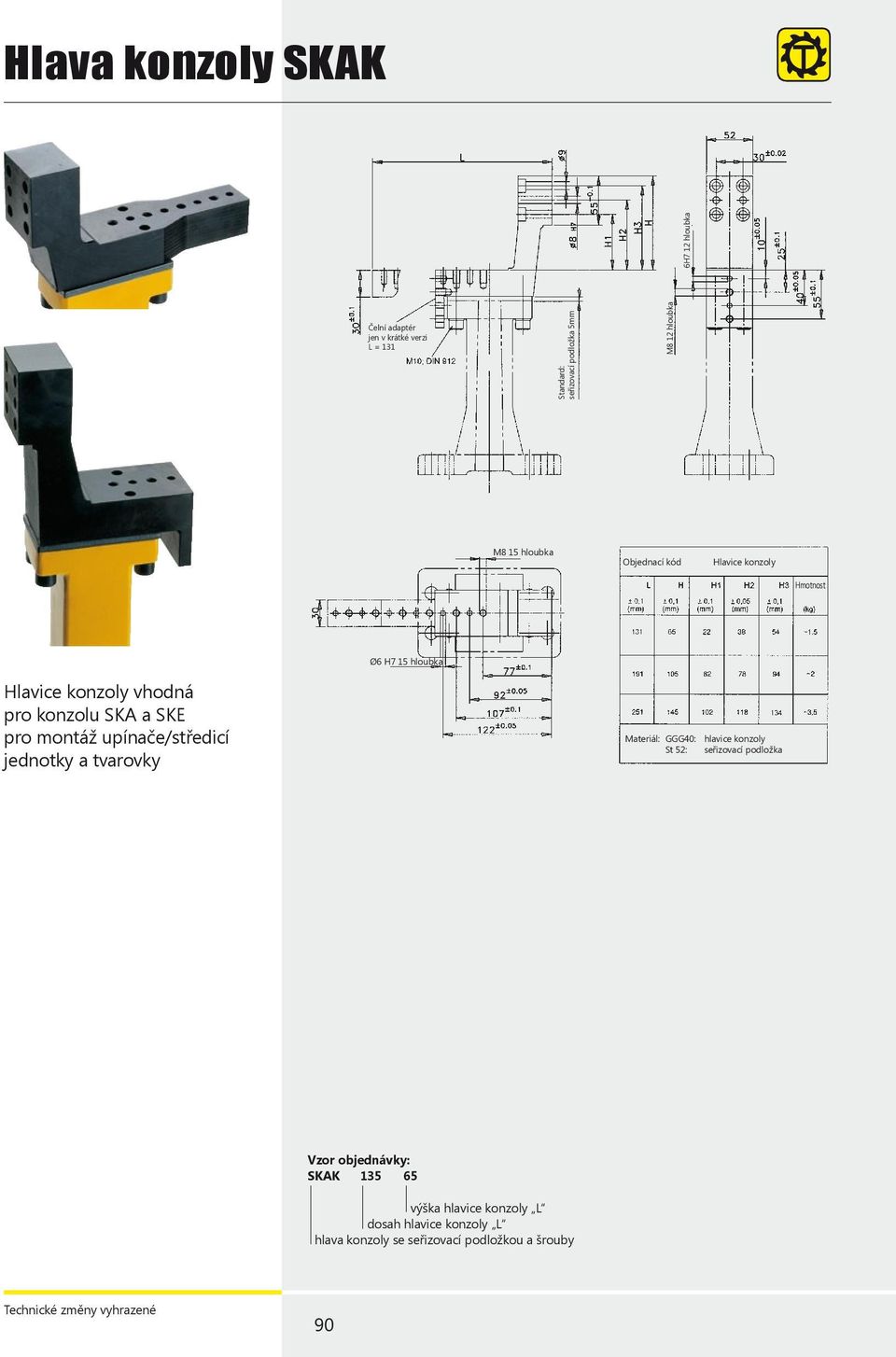

10 Hlava konzoly SKAK 6H7 12 hloubka Čelní adaptér jen v krátké verzi L = 131 Standard: seřizovací podložka 5mm M8 12 hloubka M8 15 hloubka Objednací kód Hlavice konzoly Hmotnost Ø6 H7 15 hloubka Hlavice konzoly vhodná pro konzolu SKA a SKE pro montáž upínače/středicí jednotky a tvarovky Materiál: GGG40: hlavice konzoly St 52: seřizovací podložka SKAK výška hlavice konzoly L dosah hlavice konzoly L hlava konzoly se seřizovací podložkou a šrouby 90

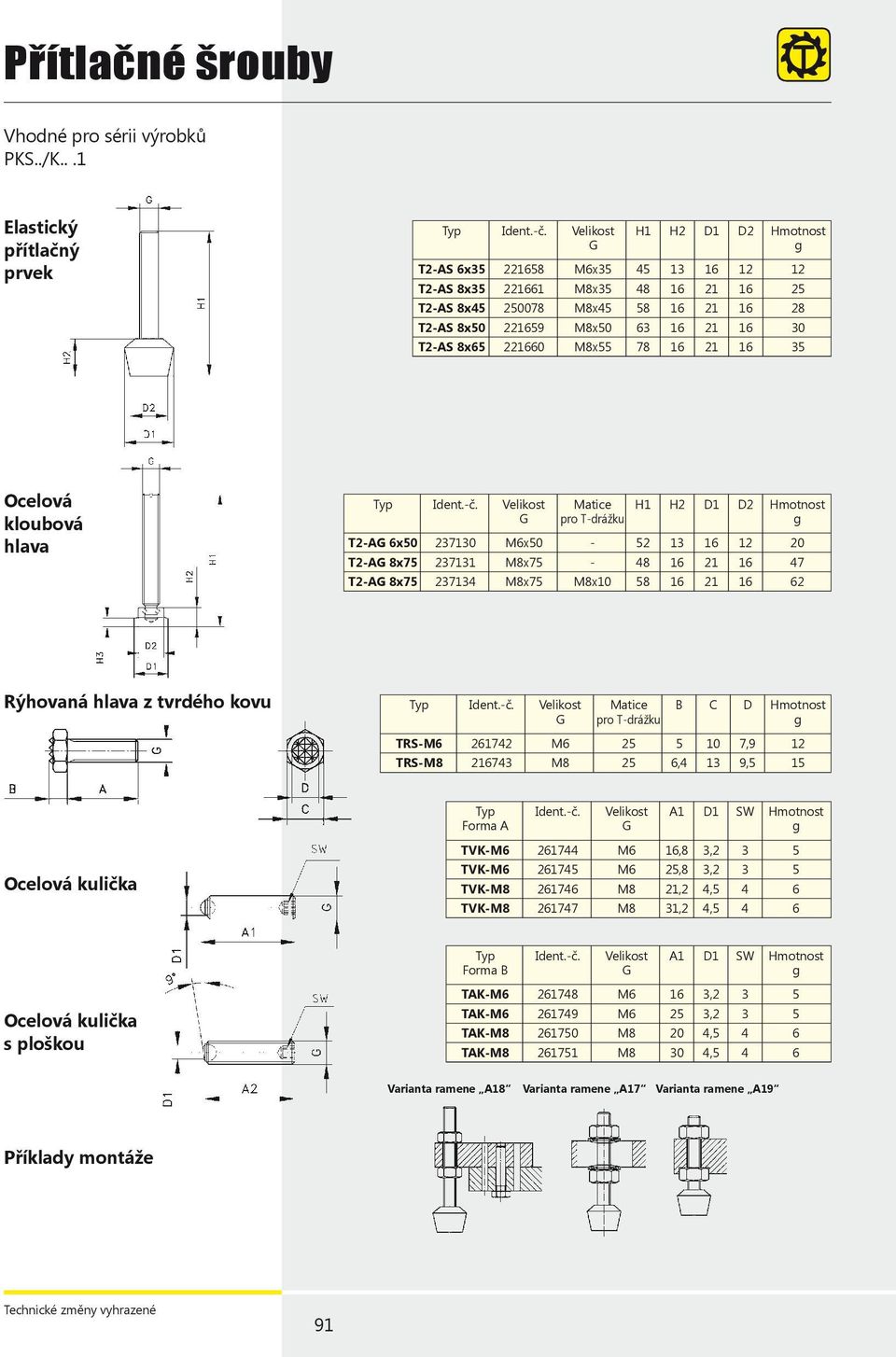

11 Přítlačné šrouby Vhodné pro sérii výrobků PKS../K...1 Elastický přítlačný prvek Typ Ident.-č. Velikost H1 H2 D1 D2 Hmotnost G g T2-AS 6x M6x T2-AS 8x M8x T2-AS 8x M8x T2-AS 8x M8x T2-AS 8x M8x Ocelová kloubová hlava Typ Ident.-č. Velikost Matice H1 H2 D1 D2 Hmotnost G pro T-drážku g T2-AG 6x M6x T2-AG 8x M8x T2-AG 8x M8x75 M8x Rýhovaná hlava z tvrdého kovu Typ Ident.-č. Velikost Matice B C D Hmotnost G pro T-drážku g TRS-M M ,9 12 TRS-M M8 25 6,4 13 9,5 15 Typ Ident.-č. Velikost A1 D1 SW Hmotnost Forma A G g Ocelová kulička TVK-M M6 16,8 3,2 3 5 TVK-M M6 25,8 3,2 3 5 TVK-M M8 21,2 4,5 4 6 TVK-M M8 31,2 4,5 4 6 Typ Ident.-č. Velikost A1 D1 SW Hmotnost Forma B G g Ocelová kulička s ploškou TAK-M M6 16 3,2 3 5 TAK-M M6 25 3,2 3 5 TAK-M M8 20 4,5 4 6 TAK-M M8 30 4,5 4 6 Varianta ramene A18 Varianta ramene A17 Varianta ramene A19 Příklady montáže 91

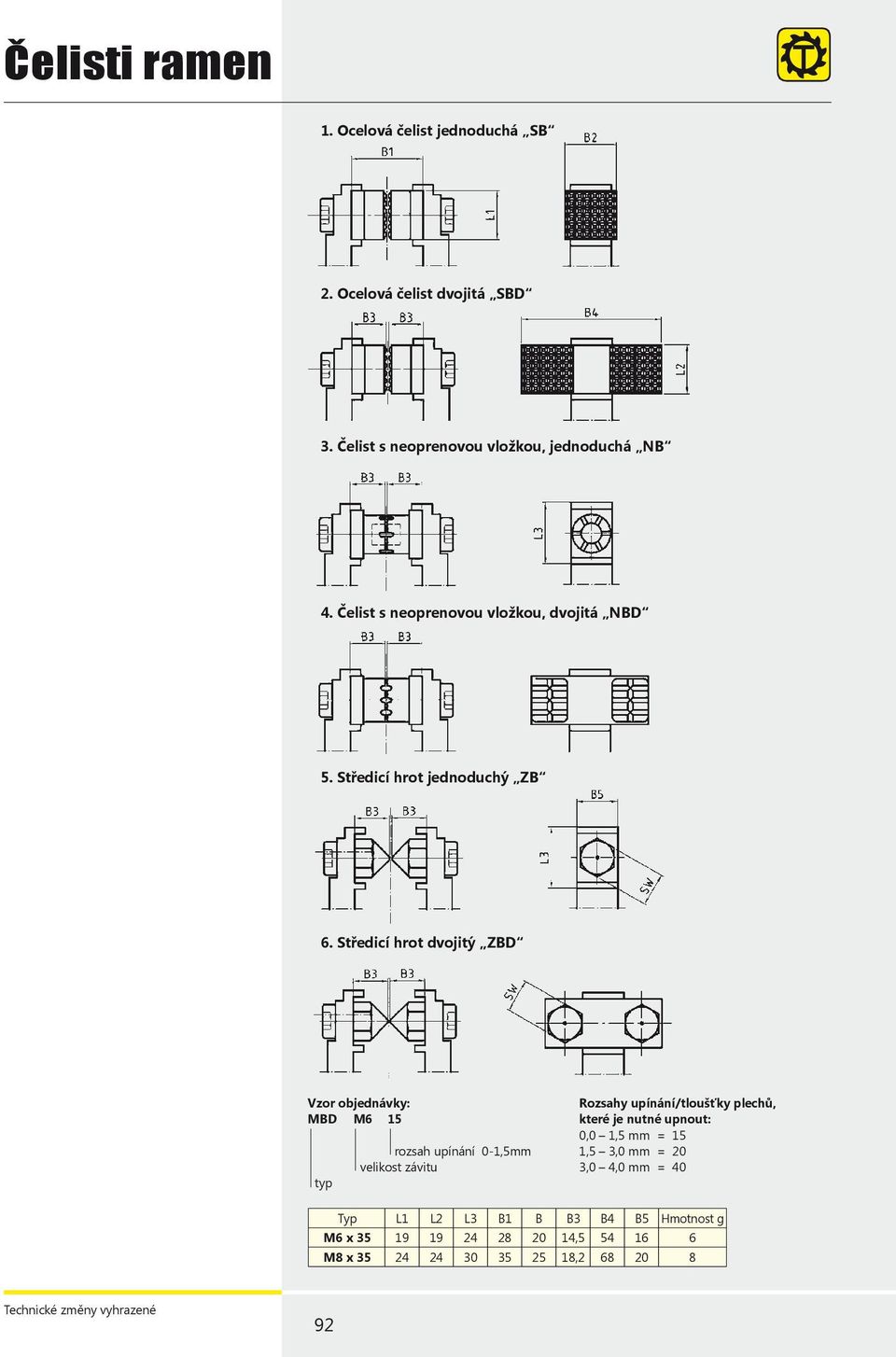

12 Čelisti ramen 1. Ocelová čelist jednoduchá SB 2. Ocelová čelist dvojitá SBD 3. Čelist s neoprenovou vložkou, jednoduchá NB 4. Čelist s neoprenovou vložkou, dvojitá NBD 5. Středicí hrot jednoduchý ZB 6. Středicí hrot dvojitý ZBD MBD M6 15 typ rozsah upínání 0-1,5mm velikost závitu Rozsahy upínání/tloušťky plechů, které je nutné upnout: 0,0 1,5 mm = 15 1,5 3,0 mm = 20 3,0 4,0 mm = 40 Typ L1 L2 L3 B1 B B3 B4 B5 Hmotnost g M6 x , M8 x ,

13 Magnetický spínač Označení Pro upínač Ident.-č. AFS T03 PKS AFS T03 K Pracovní kontakt 3-pólový, LED, 24 V, délka kabelu 0,3 m Kazety signalizace polohy Kompletně smontované, každá s dvěma induktivními senzory (odolných svařování) pro otevřenou a zavřenou polohu, kontrolní ukazatel LED, M12x1 čtyřpólová zásuvka, provozní napětí V. Označení Vhodné pro typ upínače Rozsah úhlu AFK T12 - PKS 32.1 PKS 32.1 / PKS 32.1 Z / K AFK T12 - PKS 40.1 PKS 32.1 Z / PKS 40.1 / K AFK T12 - K 50 K 50 / MK AFK T12 - K 63 K 63 / MK AFK T12 - K 80 K AFK T12 - V 50.1 V AFK T12 - V 63.1 V AFK T12 - V 80.1 V AFK T12 - APH 50 V APH 50 V AFK T12 - APH 63 V APH 63 V AFK T12 - APH 80 V APH 80 V AFK T12 - APH 50 APH AFK T12 - APH 63 APH AFK T12 - APH 80 APH Konektor WKG S převlečnou maticí, přímý Typ Délka m WKG pólový 5 WKG pólový 10 Spojovací kabel pro napojení na upínací systémy TÜNKERS Druh ochrany: IP 67 Délka vedení: 5 m, 10 m Jmenovitý proud: 4,0 A Jmenovité napětí: VDC Materiál pláště kabelu: PVC odolný jiskrám Barva pláště kabelu: oranžová Vnější Ø: 5,0 mm ± 0,2 mm Počet pólů: 4 x 0,34 Povolená teplota prostředí: C Zásuvka: M12 x 1 Pohled B 1 = hnědá 2 = bílá 3 = modrá 4 = černá Pohled A 1 = hnědá 2 = bílá 3 = modrá 4 = černá Konektor WK S převlečnou maticí, úhlový s LED provozním ukazatelem Spojovací kabel pro napojení na upínací systémy TÜNKERS Druh ochrany: IP 67 Délka vedení: 5 m, 10 m Jmenovitý proud: 4,0 A Jmenovité napětí: VDC Materiál pláště kabelu: PVC odolný jiskrám Barva pláště kabelu: oranžová Vnější Ø: 5,0 mm ± 0,2 mm Počet vodičů: WK 4 4 x 0,34 mm WK 5 4 x 0,34 mm 1 x 0,50 mm Výstupná funkce: PNP Odpor izolace: 10 9 Povolená teplota prostředí: C Zásuvka: M12 x 1 Typ Délka m WK pólový 5 WK pólový 10 Zapojení 4-pólové: WK 4 Osazení spojení: žlutá otevřené žlutá zavřené Uspořádání LED: Zapojení 5-pólové: WK 5 zelená provoz Osazení spojení: 93
