Rychle, kvalitně a intenzivně

Transkript

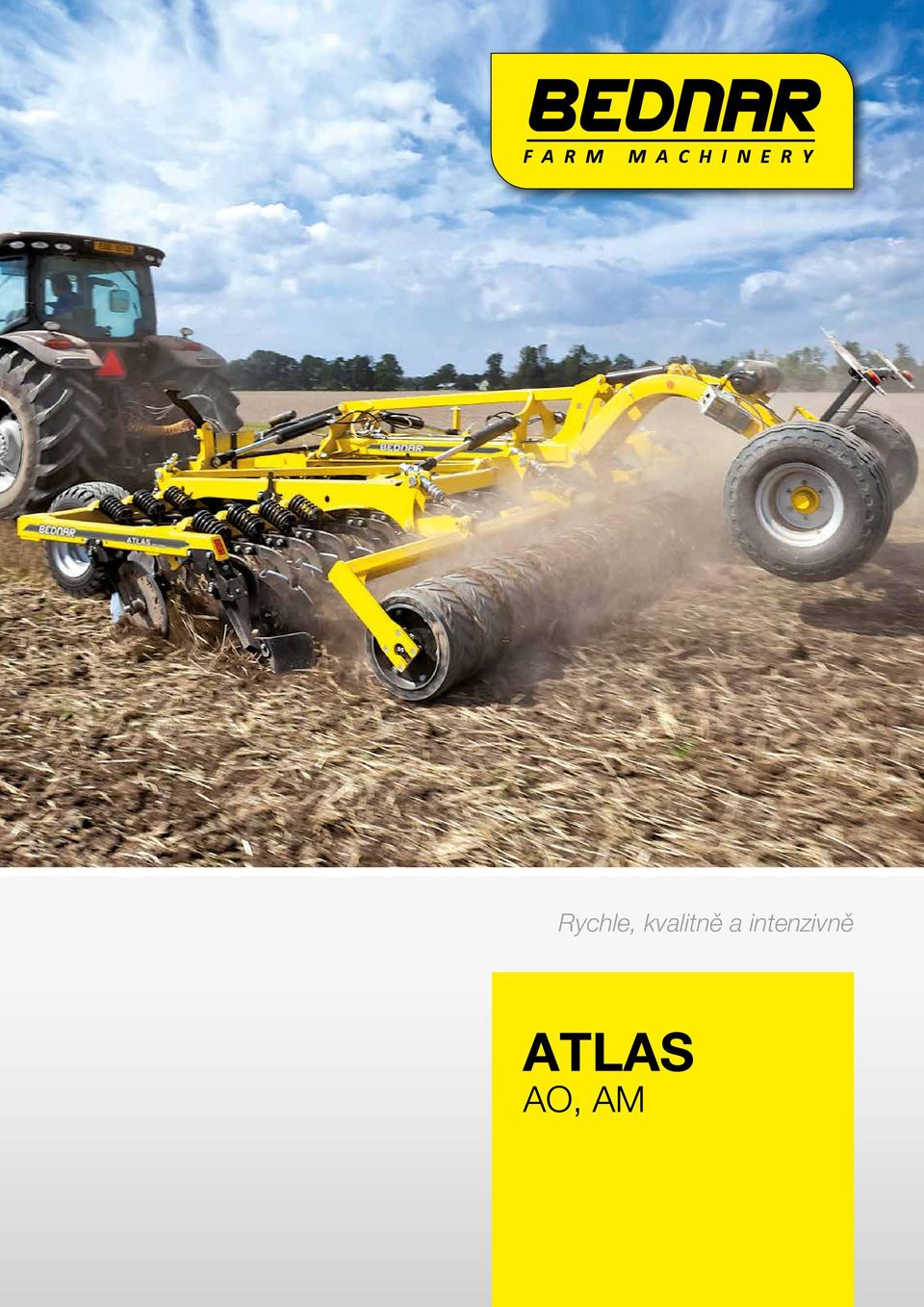

1 Rychle, kvalitně a intenzivně

2 AO, AM Obecný popis HLAVNÍ VÝHODY STROJE AGRONOMICKÉ VÝHODY STROJE Pevný a robustní rám umožňující podmítání až do 16 cm. Horizontální non-stop jištění proti přetížení chytré řešení i pro velmi náročné podmínky. 2 řady disků mm s přesnou neměnící se geometrií, snížení požadavku koňské síly. Vykrajované disky s konstantní geometrií pro agresivní vstup do půdy, nebo agresivní A-disky pro zpracování velkého množství rostlinných zbytků. Orební úhel disky pracují pod orebním úhlem. Lepší vstup do půdy, větší zaklopení rostlinných zbytků. Flexi-Box znamená bezúdržbové provedení uchycení slupic k rámu. Odpadá tak pravidelné mazání každé slupice. Na výběr 9 variant zadních válců. Diskový podmítač určený pro různé druhy podmítek a kypření až do hloubky 16 cm. Práce bez ucpávání i při velkém množství posklizňových zbytků včetně kukuřice na zrno. Univerzální využití i při přípravě půdy k setí, k výsevu meziplodin a zapravení kejdy do půdy. Možnost práce ve velmi suchých podmínkách díky agresivnímu postavení disků vůči půdě. Rozestup disků 25 cm umožňuje práci i ve velmi vlhkých podmínkách. Vysoký drobící efekt vyvolaný vysokou rychlostí stroje a vysokými obvodovými rychlostmi utužovacích válců. Pole je bez hrud a rovné. Využití stroje v systémech konvenčního hospodářství (po orbě), tak v systémech minimalizačních. BEDNAR ATLAS je kompaktní krátký diskový podmítač robustní konstrukce vhodný jak do minimalizačních systémů zpracování půdy (zapravení velkého množství rostlinných zbytků), tak i pro tradiční způsob hospodaření využívající orbu. Velikost disků mm umožňuje provádět podmítku až do 16 cm s intenzivním promícháním. Robustnost stroje, agresivní postavení disků, velikost a tvar disků umožňují ATLASu snadno zpracovávat velmi těžkou půdu s velkým množstvím rostlinných zbytků. Hlavními přednostmi diskových podmítačů Atlas je enormní denní výkonnost, vysoká kvalita práce, pohodlnost a plynulost během používání, vysoké pracovní rychlosti a v neposlední řadě snadná obsluha spojená s malým počtem mazacích bodů. Ozubené 620 mm velké vyduté disky s šestimilimetrovou tloušťkou stěny uložené v bezúdržbovém axiálním kuličkovém ložisku vytvářejí základ pro vynikající kvalitu práce a vysokou životnost. Široká škála využití během celé sezóny Konstrukce podmítače Atlas umožňuje stroj variabilně využívat během celé zemědělské sezóny. Mnohostranné využití je možné zejména díky vysoké průchodnosti organické hmoty strojem (rám s vysokou světlostí 67 cm, vzdálenost mezi řadami disků 110 cm, vzdálenost mezi disky 25 cm). Tok materiálu je plynulý bez ucpávání s vysokou intenzitou mísení půdy s nakrájenými rostlinnými zbytky. Atlas je využitelný pro první mělké podmítky krátce po sklizni, pro druhé hlubší podmítky, pro zapravení velkého množství posklizňových zbytků včetně kukuřice na zrno. Stroj lze velmi dobře využít rovněž k zapravení statkových hnojiv, zeleného hnojení a zpracování trvalých travních porostů. Díky vynikajícímu rovnacímu efektu koncepce krátkého diskového podmítače lze stroj dobře využívat i pro předseťové zpracování půdy. Atlas je podmítač, který lze díky technickému řešení využívat na různé druhy prací a to prakticky po celou sezónu. Tím je maximálně využita hodnota investovaných prostředků. Atlas jsme zkonstruovali s cílem, který se dá charakterizovat slovy univerzálnost, bezúdržbové řešení a kvalita práce. Ladislav Bednář 2 3

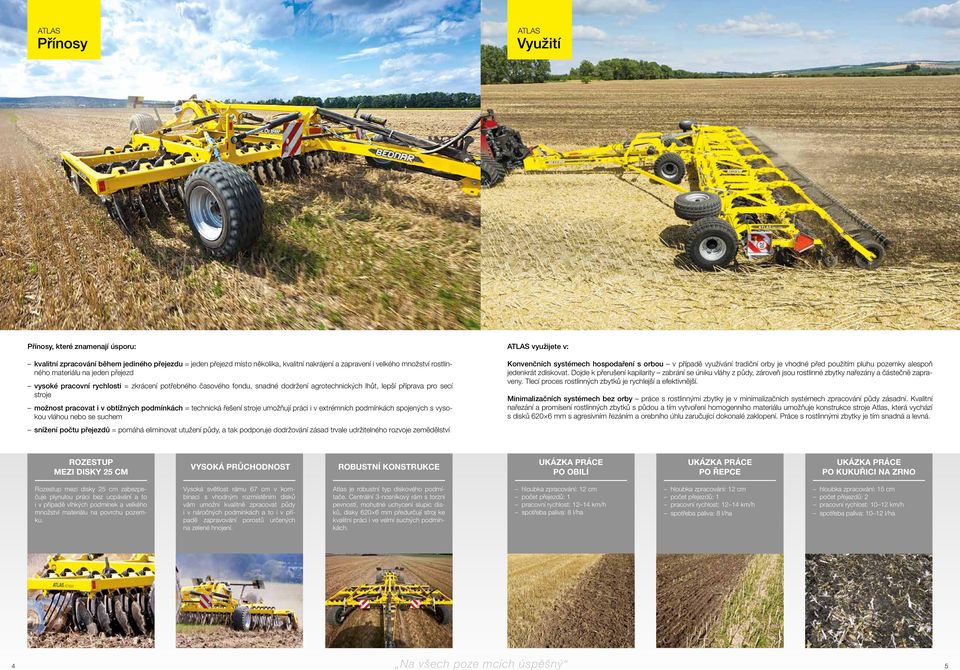

3 Přínosy ATLAS Využití Přínosy, které znamenají úsporu: kvalitní zpracování během jediného přejezdu = jeden přejezd místo několika, kvalitní nakrájení a zapravení i velkého množství rostlinného materiálu na jeden přejezd vysoké pracovní rychlosti = zkrácení potřebného časového fondu, snadné dodržení agrotechnických lhůt, lepší příprava pro secí stroje možnost pracovat i v obtížných podmínkách = technická řešení stroje umožňují práci i v extrémních podmínkách spojených s vysokou vláhou nebo se suchem snížení počtu přejezdů = pomáhá eliminovat utužení půdy, a tak podporuje dodržování zásad trvale udržitelného rozvoje zemědělství ATLAS využijete v: Konvenčních systémech hospodaření s orbou v případě využívání tradiční orby je vhodné před použitím pluhu pozemky alespoň jedenkrát zdiskovat. Dojde k přerušení kapilarity zabrání se úniku vláhy z půdy, zároveň jsou rostlinné zbytky nařezány a částečně zapraveny. Tlecí proces rostlinných zbytků je rychlejší a efektivnější. Minimalizačních systémech bez orby práce s rostlinnými zbytky je v minimalizačních systémech zpracování půdy zásadní. Kvalitní nařezání a promísení rostlinných zbytků s půdou a tím vytvoření homogenního materiálu umožňuje konstrukce stroje Atlas, která vychází s disků mm s agresivním řezáním a orebního úhlu zaručující dokonalé zaklopení. Práce s rostlinnými zbytky je tím snadná a levná. ROZESTUP MEZI DISKY 25 CM VYSOKÁ PRŮCHODNOST ROBUSTNÍ KONSTRUKCE UKÁZKA PRÁCE PO OBILÍ UKÁZKA PRÁCE PO ŘEPCE UKÁZKA PRÁCE PO KUKUŘICI NA ZRNO Rozestup mezi disky 25 cm zabezpečuje plynulou práci bez ucpávání a to i v případě vlhkých podmínek a velkého množství materiálu na povrchu pozemku. Vysoká světlost rámu 67 cm v kombinaci s vhodným rozmístěním disků vám umožní kvalitně zpracovat půdy i v náročných podmínkách a to i v případě zapravování porostů určených na zelené hnojení. Atlas je robustní typ diskového podmítače. Centrální 3-nosníkový rám s torzní pevností, mohutné uchycení slupic disků, disky mm předurčují stroj ke kvalitní práci i ve velmi suchých podmínkách. hloubka zpracování: 12 cm počet přejezdů: 1 pracovní rychlost: km/h spotřeba paliva: 8 l/ha hloubka zpracování: 12 cm počet přejezdů: 1 pracovní rychlost: km/h spotřeba paliva: 8 l/ha hloubka zpracování: 15 cm počet přejezdů: 2 pracovní rychlost: km/h spotřeba paliva: l/ha 4 Na všech poze mcích úspěšný 5

4 Práce stroje ATLAS Dlouhá životnost Kvalitní práce ve všech podmínkách Ve dvou řadách umístěné a agresivně postavené disky otevírají půdu a zajišťují intenzivní, kvalitní promíchání rostlinných zbytků se zeminou. Atlas je schopný promíchat se zeminou i velké množství rostlinných zbytků nebo statková hnojiva a to díky váze stroje a nastavení disků pod úhlem 17º. Je tak dosaženo nejvhodnějšího pronikání do půdy s maximálním obracením a mísením zeminy s povrchovým materiálem a to i ve velmi vlhkých podmínkách. V extrémně suchých podmínkách se disky lehce dostávají do země díky postavení disků a celkové hmotnosti stroje. Atlas je univerzální hráč ve Vašem podnikání. Robustní konstrukce Použití kvalitních materiálů a naddimenzování exponovaných míst jsou hlavní domény stroje Atlas. Zvýšená torzní tuhost hlavních rámů přispívá k dlouhé životnosti klíčových částí stroje. Vlastní srdce stroje tvoří slupice s diskem s vypínací sílou ve svislém směru 200 kg končící na maximu 320 kg. Pomalý nárůst síly vůči výchylce disku snižuje zatížení a opotřebení ložiskových domečků, všech šroubových spojení, čepů a vlastních rámů stroje. Tato technická charakteristika výrazně prodlužuje životnost pracovních jednotek, hlavních a zejména bočních rámů stroje. VARIABILNÍ AGREGACE S TRAKTOREM 2 ŘADY DISKŮ S OREBNÍM ÚHLEM HORIZONTÁLNÍ NON-STOP JIŠTĚNÍ A SLUPICE A-DISKY PRUTOVÝ DEFLEKTOR ZADNÍ VÁLEC Nová univerzální oj Vám umožňuje v několika jednoduchých krocích výměnu její přední části tak, abyste mohli stroj snadno agregovat s různými typy závěsů traktorů (univerzální tažné pravítko, miska K-80, oko 35, 40 nebo 51 mm). Každý z disků pracuje pod tzv. orebním úhlem (agresivní postavení vůči půdě). Toto postavení disků usnadňuje vnikání do půdy a zvyšuje zaklápění zpracovaného materiálu. Non-stop jištění je tvořeno horizontální předpnutou pružinou na 200 kg. Předpnuté pružiny zajišťují ideální tlak na půdu. Vyhnutá slupice společně s non-stop systémem zajišťuje přesné vedení každého disku. Stroj může být osazen A-disky (agresivní disky, průměr mm), které mají mnohonásobně vyšší řezací schopnost a ve srovnání s tradičními zubatými disky vytvářejí (vynášejí) více hlíny pro smíchání rostlinných zbytků s půdou. Před zadním pěchem je umístěn prutový deflektor, který sráží půdu vyhazovanou druhou řadou disků a tím zvyšuje pracovní efekt zadního pěchu. Finalizuje celou pracovní operaci. V nabídce najdete 9 různých typů válců pro rozdílné půdní a klimatické podmínky. Snadno přizpůsobíte stroj vašim potřebám. 6 Dosáhněte vyšší rychlosti a kvality zpracování půdy 7

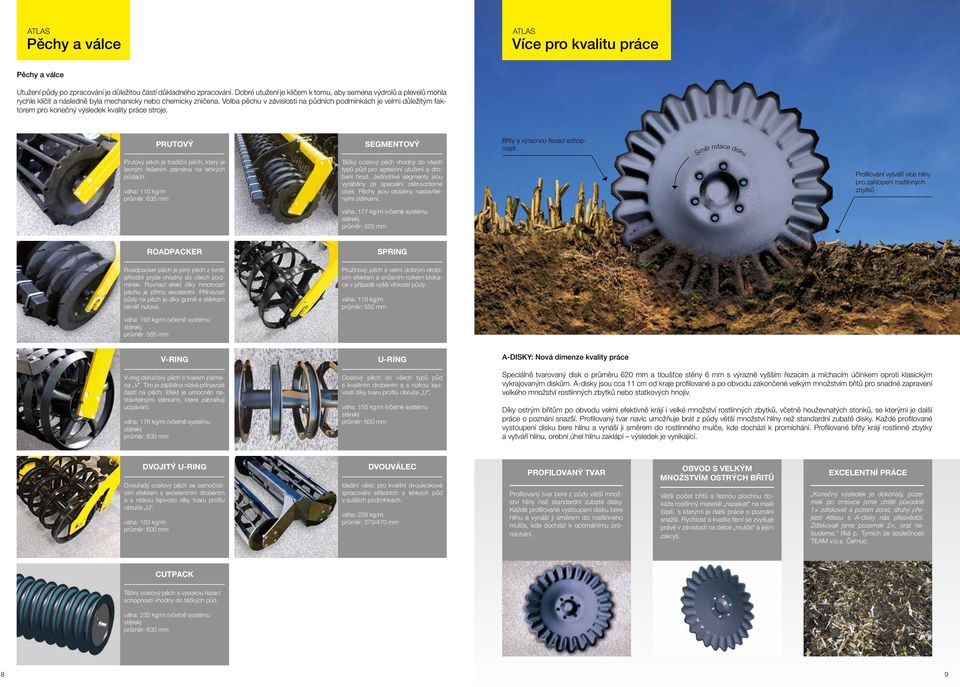

5 Pěchy a válce ATLAS Více pro kvalitu práce Pěchy a válce Utužení půdy po zpracování je důležitou částí důkladného zpracování. Dobré utužení je klíčem k tomu, aby semena výdrolů a plevelů mohla rychle klíčit a následně byla mechanicky nebo chemicky zničena. Volba pěchu v závislosti na půdních podmínkách je velmi důležitým faktorem pro konečný výsledek kvality práce stroje. PRUTOVÝ Prutový pěch je tradiční pěch, který je levným řešením zejména na lehkých půdách. váha: 110 kg/m průměr: 635 mm SEGMENTOVÝ Těžký ocelový pěch vhodný do všech typů půd pro agresivní utužení a drobení hrud. Jednotlivé segmenty jsou vyráběny ze speciální otěruvzdorné oceli. Pěchy jsou osazeny nastavitelnými stěrkami. Břity s výraznou řezací schopností Směr rotace disku Profilování vytváří více hlíny pro zaklopení rostlinných zbytků váha: 177 kg/m (včetně systému průměr: 525 mm ROADPACKER SPRING Roadpacker pěch je plný pěch z tvrdé přírodní pryže vhodný do všech podmínek. Rovnací efekt díky hmotnosti pěchu je přímo excelentní. Přilnavost půdy na pěch je díky gumě a stěrkám téměř nulová. Pružinový pěch s velmi dobrým drobícím efektem a snížením rizikem blokace v případě vyšší vlhkosti půdy. váha: 116 kg/m průměr: 550 mm váha: 193 kg/m (včetně systému průměr: 585 mm V-RING U-RING A-DISKY: Nová dimenze kvality práce V-ring obručový pěch s tvarem písmena V. Tím je zajištěna nízká přilnavost částí na pěch. Efekt je umocněn nastavitelnými stěrkami, které zabraňují ucpávání. váha: 176 kg/m (včetně systému průměr: 630 mm Ocelový pěch do všech typů půd s kvalitním drobením a s nízkou lepivostí díky tvaru profilu obruče U. váha: 155 kg/m (včetně systému průměr: 600 mm Speciálně tvarovaný disk o průměru 620 mm a tloušťce stěny 6 mm s výrazně vyšším řezacím a míchacím účinkem oproti klasickým vykrajovaným diskům. A-disky jsou cca 11 cm od kraje profilované a po obvodu zakončené velkým množstvím břitů pro snadné zapravení velkého množství rostlinných zbytků nebo statkových hnojiv. Díky ostrým břitům po obvodu velmi efektivně krájí i velké množství rostlinných zbytků, včetně houževnatých stonků, se kterými je další práce o poznání snazší. Profilovaný tvar navíc umožňuje brát z půdy větší množství hlíny než standardní zubaté disky. Každé profilované vystoupení disku bere hlínu a vynáší ji směrem do rostlinného mulče, kde dochází k promíchání. Profilované břity krájí rostlinné zbytky a vytváří hlínu, orební úhel hlínu zaklápí výsledek je vynikající. DVOJITÝ U-RING Dvouřadý ocelový pěch se samočistícím efektem s excelentním drobením a s nízkou lepivostí díky tvaru profilu obruče U. váha: 163 kg/m průměr: 600 mm DVOUVÁLEC Ideální válec pro kvalitní dvoukrokové zpracování středních a lehkých půd v sušších podmínkách. váha: 238 kg/m průměr: 370/470 mm PROFILOVANÝ TVAR Profilovaný tvar bere z půdy větší množství hlíny než standardní zubaté disky. Každé profilované vystoupení disku bere hlínu a vynáší ji směrem do rostlinného mulče, kde dochází k optimálnímu promíchání. OBVOD S VELKÝM MNOŽSTVÍM OSTRÝCH BŘITŮ Větší počet břitů s řeznou plochou dokáže rostlinný materiál nasekat na malé části, s kterými je další práce o poznání snažší. Rychlost a kvalita tlení se zvyšuje právě v závislosti na délce mulče a jejím zakrytí. EXCELENTNÍ PRÁCE Konečný výsledek je dokonalý, pozemek po zrnovce jsme chtěli původně 1 zdiskovat a potom zorat, druhý přejezd Atlasu s A-disky nás přesvědčil. Zdiskovali jsme pozemek 2, orat nebudeme, říká p. Tymich ze společnosti TEAM v.o.s. Černuc. CUTPACK Těžký ocelový pěch s vysokou řezací schopností vhodný do těžkých půd. váha: 235 kg/m (včetně systému průměr: 630 mm 8 9

6 Výkon ATLAS Uživatelsky přívětivá řešení Vysoká výkonnost a stabilita stroje Každý model podmítače Atlas je řešen tak, aby poskytoval konstantní pracovní hloubku a to i ve vysokých rychlostech. To bývá limitujícím místem většiny podmítačů krátké koncepce, kdy se ve vysokých pracovních rychlostech objevuje nežádoucí vibrace. To je způsobeno umístěním transportní nápravy za diskovými sekcemi, která působí na stroj jako kyvadlo. To vede k proměnlivé pracovní hloubce, která v půdním profilu připomíná sinusoidu. V případě modelové řady Atlas je toto houpání (vibrace) úspěšně eliminováno celkovou konstrukcí, nebo doplňkovými konstrukčními prvky, které Vám umožní kvalitně pracovat v konstantní hloubce i ve vysokých pracovních rychlostech. Díky tomu snadno dosáhnete vyšší denní výkonnosti při zachování potřebné kvality zpracování. Snadná a jednoduchá obsluha Důležitým parametrem pro každého zemědělce je způsob obsluhy stroje údržby, nastavení, skládání atd. Minimum mazacích bodů, jednoduché systémy skládání, snadné nastavení pracovní hloubky, hlavních i přídavných pracovních orgánů a ochrana důležitých částí stroje, to vše jsou věci, které během provozu velmi ocení jak majitel, tak především obsluha stroje. Atlas byl konstruován tak, abychom minimalizovali údržbu a maximálně zjednodušili používání stroje jak při práci, tak při přepravě. Praxe ukázala úspěšné dosažení těchto konstrukčních zadání. STABILNÍ ZPRACOVÁNÍ V ROVINĚ ROVINNOST U ATLAS AO ROVINNOST U ATLAS AM FLEXI-BOX AXIÁLNÍ BEZÚDRŽBOVÁ LOŽISKA SNADNÉ NASTAVENÍ PRACOVNÍ HLOUBKY Rovina při podmítce musí být dodržena jednak horizontálně vůči směru jízdy (zajistí podpěrná kola a zadní válec), tak po směru jízdy (zajistí podpěrná kola, mechanické odpružení nebo umístění nápravy před disky). Pozemek je rovný ve všech směrech. Houpání ve vysokých pracovních rychlostech je eliminováno mechanickým odpružením transportní nápravy nebo v kombinaci s předními podpěrnými koly. Tak můžete kvalitně pracovat i ve vysokých rychlostech. Je zajištěna umístěním transportní nápravy před pracovními orgány. Tím nedochází k působení žádných sil, které podněcující rozhoupání stroje. Navíc je udržena stejná pracovní hloubka na středu i stranách stroje. Bezúdržbové řešení uchycení slupic k rámu. Každý čep je fixován v pouzdře se speciálními segmenty. Toto řešení je jednak bezúdržbové (nevyžaduje mazání) a jednak tlumí mikrovibrace přenášené z disků do rámů. Disky jsou uloženy v axiálních kuličkových bezúdržbových ložiskách s doživotní náplní. Těsnost ložiska je zaručena kazetovým guferem. Pracovní hloubku snadno nastavíte na zadním válci pomocí hydroclipsů. V přední části stroje je vymezena pozicí předních podpěrných kol. 10 Nová definice zpracování půdy 11

7 Série ATLAS AO Série ATLAS AM BEDNAR ATLAS AO je diskový podmítač určený pro traktory od 140 do 240 koní ATLAS AO 4000 AO 4500 AO 5000 AO 6000 Pracovní šířka m 4 4,5 5 6 Přepravní šířka m BEDNAR ATLAS AM je diskový širokozáběrový podmítač určený pro traktory od 380 koní více ATLAS AM AM Pracovní šířka m Přepravní šířka m 3 3 polonesený stroj pracovní záběr 4, 4.5, 5, 6 m sklopný kolem centrálního rámu dvěma křídly směrem vzhůru Přepravní délka m 7,4 7,4 7,4 7,4 Pracovní hloubka* cm Počet disků ks Celková hmotnost** kg tažený stroj pracovní záběr 10, 12 m skládání směrem dozadu za oj Přepravní délka m 11,7 12,7 Pracovní hloubka* cm Počet disků ks Celková hmotnost** kg Doporučený výkon* HP Doporučený výkon* HP *závisí na půdních podmínkách **závisí na výbavě *závisí na půdních podmínkách **závisí na výbavě STABILITA I VE VELKÉ RYCHLOSTI PODPĚRNÁ KOLA SKLÁDÁNÍ STROJE KOMFORTNÍ SKLÁDÁNÍ BAR-LOCK BAR-LOCK POHODLNÁ PŘEPRAVA Model Atlas AO je vybaven pružinou, která společně s podpěrnými koly přispívá ke stabilitě stroje. Diskování je tak možné provádět pohodlně a ve vysokých rychlostech. Podpěrná kola podporují udržování konstantní pracovní hloubky a to i při vysokých pracovních rychlostech. Navíc pomáhají zamezovat houpání stroje, čímž zvyšují rovnoměrnost zpracování v celém půdním profilu. Atlas AO je sklopný kolem centrálního rámu dvěma křídly směrem vzhůru. Transportní šířka stroje je 3 m. Stroj je vybaven systémem skládání Bar-Lock, který umožňuje snadné složení a rozložení stroje přímo z kabiny traktoru. Navíc dovoluje couvání se trojem i v rozloženém stavu. Zámkový tyčový systém Bar-Lock umožňuje složení a rozložení širokozáběrového stroje Atlasu AM do pracovní nebo transportní polohy. Díky maximální transportní šířce do 3 m, a to i v případě stroje Atlas AM 12000, je možné projíždět zúženým prostorem např. ve vesnicích

8 Zkušenosti uživatelů Rostěnice, a.s. Rostěnice, okres Vyškov výměra: ha stroje: Atlas AE Swifter ST (SM) Swifter SS (SM) Swifter SE Mulcher MZ 6000 Mulcher MM 7000 Atlas používáme zejména na podzim pro diskování po zrnové kukuřici. Stroj je průchodný a velmi dobře zaklápí rostlinné zbytky. Na jaře je stroj využit pro zpracování půdy před setím sladovnického ječmene. František Ryšánek, hlavní mechanizátor František Holota, obsluha traktoru Team v.o.s. Černuc Černuc, okres Kladno výměra: 800 ha stroj: Atlas AO 5000 Atlas jsme osadili na půlce stroje klasickými zubatými disky a na druhé půlce A-disky. Na poli byl evidentní rozdíl v kvalitě práce zubatých disků a A-disků. A-disky jsou schopny vytvořit větší množství hlíny a tím lépe zaklopit rostlinné zbytky. Jiří Tymich, vedoucí SHR Zítko Jan Vlčnov, okres Chrudim výměra: 450 ha stroj: Atlas AO 6000 Tomáš Procházka, obsluha stroje ZAS Bečváry Bečváry, okres Kolín výměra: ha stroj: Atlas AO 6000 Atlas využíváme pro podmítání všech našich plodin. Jako traktorista, který se strojem pracuje, oceňuji bezúdržbové řešení částí stroje. Čas, který jsem dříve trávil údržbou, mohu díky technickým řešením využít pro podmítání nebo jiné činnosti na farmě. Bohuslav Bělohlávek, obsluha stroje S Atlasem jsme velice spokojeni. Máme ho od loňských žní a dělá perfektní práci. Letos s ním zapracováváme pšenice a výsledek nás mile překvapil. Výborně rovná, proto je vhodný i pro přípravu půdy před setím. Oceňujeme také bezúdržbové uchycení slupic k rámu, takže je nemusíme pravidelně mazat a nehrozí zanesení nečistotami. Ing. Václav Nedvěd, agronom Zámecký vrch, ZS s.r.o. se sídlem v Rudolticích výměra: ha stroj: Atlas AO ZS Rolnická a.s Hroznová Lhota, okres Hodonín výměra: ha stroj: Atlas AM Kvalita práce stroje Atlas přesně odpovídá našim představám. Dvojitý kombinovaný válec pěkně rozdrobí hrudy a zvyšuje stabilitu stroje při práci díky větší styčné ploše válce na půdu, hodnotí práci stroje spolumajitel podniku pan Vladimír Hajzler. I při velkém množství rostlinných zbytků nedochází k ucpávání stroje, perfektně zaklopí rostlinné zbytky a i při mělké první podmítce dochází ke stejnoměrnému podříznutí povrchu a diskáč jde perfektně do země i v těžkých půdách. To byly hlavní důvody, proč jsme se rozhodli o pořízení diskového podmítače BEDNAR Atlas AM. Miroslav Štipčák, mechanizátor 14

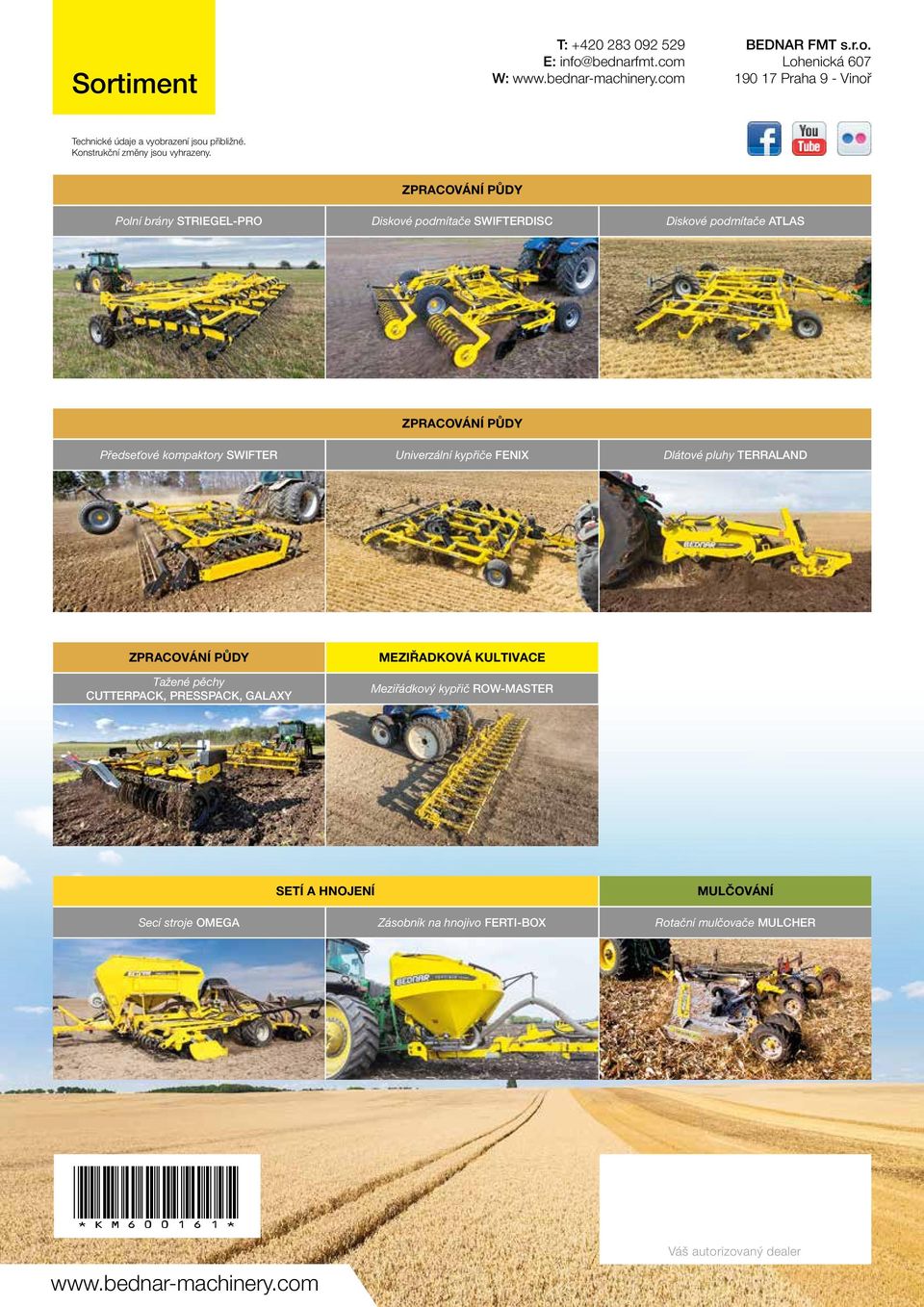

9 Sortiment T: E: W: BEDNAR FMT s.r.o. Lohenická Praha 9 - Vinoř Technické údaje a vyobrazení jsou přibližné. Konstrukční změny jsou vyhrazeny. ZPRACOVÁNÍ PŮDY Polní brány STRIEGEL-PRO Diskové podmítače SWIFTERDISC Diskové podmítače ATLAS ZPRACOVÁNÍ PŮDY Předseťové kompaktory SWIFTER Univerzální kypřiče FENIX Dlátové pluhy TERRALAND ZPRACOVÁNÍ PŮDY Tažené pěchy CUTTERPACK, PRESSPACK, GALAXY MEZIŘADKOVÁ KULTIVACE Meziřádkový kypřič ROW-MASTER SETÍ A HNOJENÍ MULČOVÁNÍ Secí stroje OMEGA Zásobník na hnojivo FERTI-BOX Rotační mulčovače MULCHER *KM600161* Váš autorizovaný dealer
