1 Instalaci A ÚVODEM S cílem poskytnout zákazníkovi co nejlepší využití produktu, je nutné doržovat tento návod na pro zajištění správné funkčnosti a zajištění sportovního výkonu. Pokud tomu tak není, Tarkett Sports neodpovídá za škody po. Jakékoli použití výrobku pro jiné účely než ty stanovené v podmínkách použití musí být předloženy společnosti Tarkett ke schválení. Pokud budete potřebovat jakékoliv další informace, obraťte se na svého prodejce, který vám poskytne příslušné poradenství. Volba techniky pokládky Podklad musí být suchý, rovný, čistý a bez prasklin. Pokud je podklad příliš pórovitý, je nutné jej vyspravit voděodolným epoxidovým nátěrem. CTSB specifikace NF P : podklad sportovních povrchů: nerovnosti podkladu nesmí dle evopské normy přesáhnout 6 mm na lati o délce 3 m. Vlhkost podkladu nesmí být vice 4,5% - P DTU 53-2: lepené elastické podlahoviny. REFERENCE a EXCEL jsou speciálně navržené na volnou poklád (tzn., že se nemusí celoplošně lepit). Toto je možné díky použití netkaného skelného vlákna, které udržuje rozměrovou stálost produktu. Druh podkladu Přijatelná míra vlhkosti podklad nerovnosti <6mm pod latí dl.3m Limited Planitary Correction To comply with the NF P standard Nejlepší řešení pro pokládku <4.5% <4.5% >4.5% & <7% Norma Vyrovnání nebo vyhlazení podkladu Vyrovnání nebo vyhlazení podkladu (1) Vyrovnání nebo vyhlazení podkladu stěrkou odolnosu proti vlhkosti (2) GreenLay & bodové lepení po obvodu nebo pokládka lepením (na barieru proti vlhkosti nebo speciální nátěr potěru) GreenLay & lepení po obvodu >4.5% & <7% Vyrovnání nebo vyhlazení podkladu (2) nebo pokládka na Tarkolay >7% & < 10% nebo Vyrovnání nebo vyhlazení podkladu epoxidovým nátěrem před použitím vyrovnávací směsi (3) GreenLay & perimeter glue or pokládka na Tarkolay Anhydrit <0.5% nebo Vyrovnání nebo vyhlazení podkladu (4) GreenLay & lepení po obvodu Anhydrit <0.5% Vyrovnání nebo vyhlazení podkladu (4) nebo pokládka lepením Anhydrit >0.5% & <1.5% Nechte trochu víc vyschnout Asfalt Asfalt Suchý Suchý Nerovný Vyrovnání nebo vyhlazení podkladu (5) GreenLay & lepení po obvodu nebo pokládka lepením 1

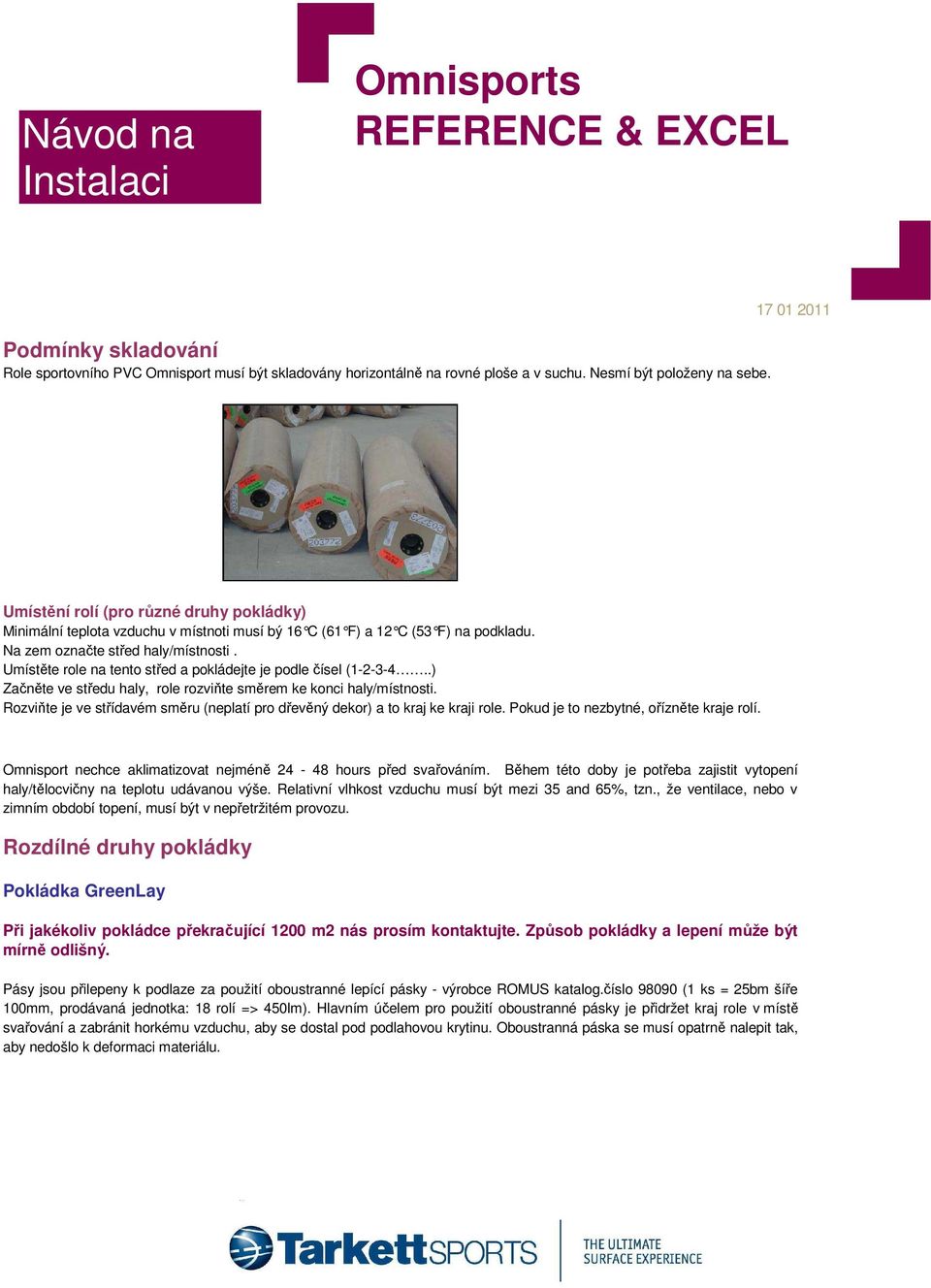

2 Instalaci Podmínky skladování Role sportovního PVC Omnisport musí být skladovány horizontálně na rovné ploše a v suchu. Nesmí být položeny na sebe. Umístění rolí (pro různé druhy pokládky) Minimální teplota vzduchu v místnoti musí bý 16 C ( 61 F) a 12 C (53 F) na podkladu. Na zem označte střed haly/místnosti. Umístěte role na tento střed a pokládejte je podle čísel ( ) Začněte ve středu haly, role rozviňte směrem ke konci haly/místnosti. Rozviňte je ve střídavém směru (neplatí pro dřevěný dekor) a to kraj ke kraji role. Pokud je to nezbytné, ořízněte kraje rolí. Omnisport nechce aklimatizovat nejméně hours před svařováním. Během této doby je potřeba zajistit vytopení haly/tělocvičny na teplotu udávanou výše. Relativní vlhkost vzduchu musí být mezi 35 and 65%, tzn., že ventilace, nebo v zimním období topení, musí být v nepřetržitém provozu. Rozdílné druhy pokládky Pokládka GreenLay Při jakékoliv pokládce překračující 1200 m2 nás prosím kontaktujte. Způsob pokládky a lepení může být mírně odlišný. Pásy jsou přilepeny k podlaze za použití oboustranné lepící pásky - výrobce ROMUS katalog.číslo (1 ks = 25bm šíře 100mm, prodávaná jednotka: 18 rolí => 450lm). Hlavním účelem pro použití oboustranné pásky je přidržet kraj role v místě svařování a zabránit horkému vzduchu, aby se dostal pod podlahovou krytinu. Oboustranná páska se musí opatrně nalepit tak, aby nedošlo k deformaci materiálu.

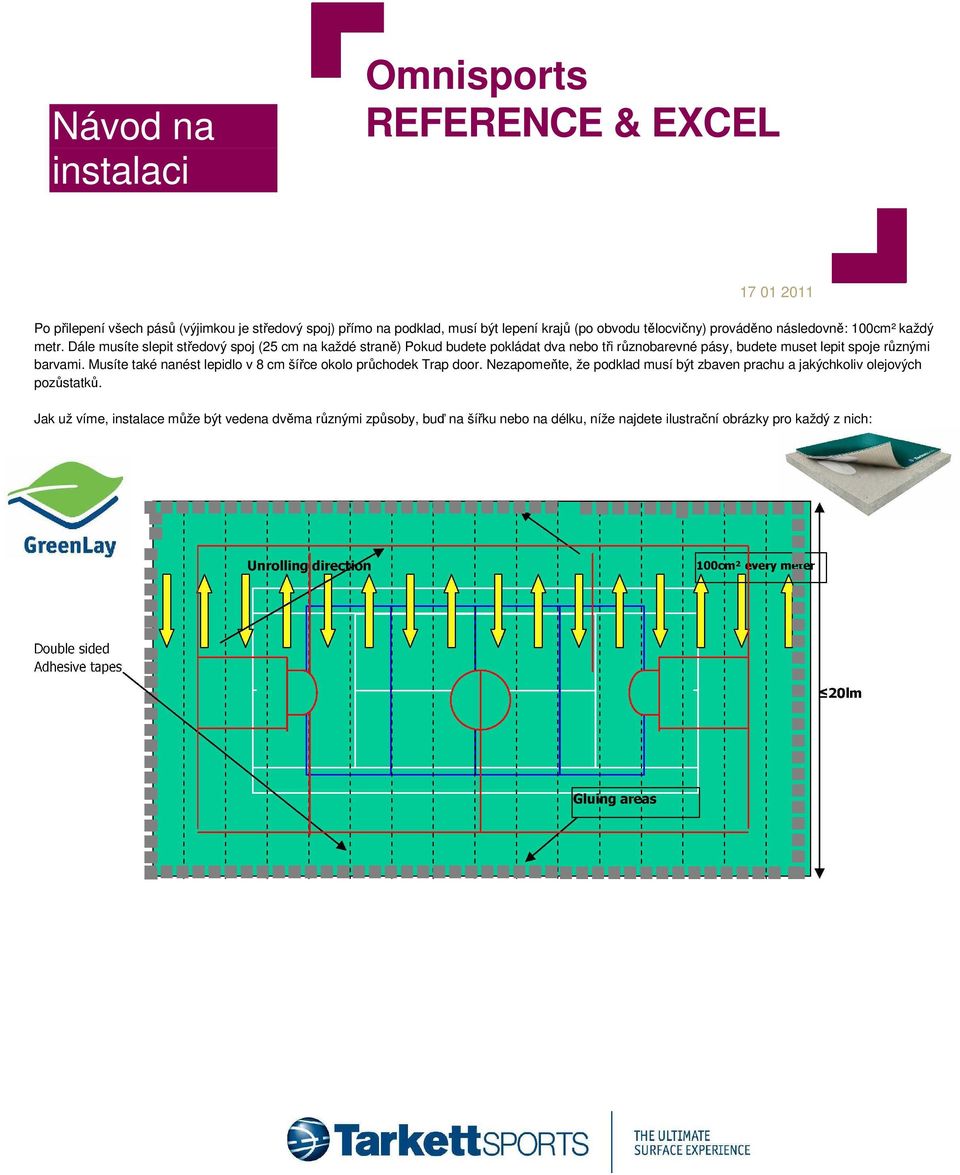

3 Po přilepení všech pásů (výjimkou je středový spoj) přímo na podklad, musí být lepení krajů (po obvodu tělocvičny) prováděno následovně: 100cm² každý metr. Dále musíte slepit středový spoj (25 cm na každé straně) Pokud budete pokládat dva nebo tři různobarevné pásy, budete muset lepit spoje různými barvami. Musíte také nanést lepidlo v 8 cm šířce okolo průchodek Trap door. Nezapomeňte, že podklad musí být zbaven prachu a jakýchkoliv olejových pozůstatků. Jak už víme, instalace může být vedena dvěma různými způsoby, buď na šířku nebo na délku, níže najdete ilustrační obrázky pro každý z nich:

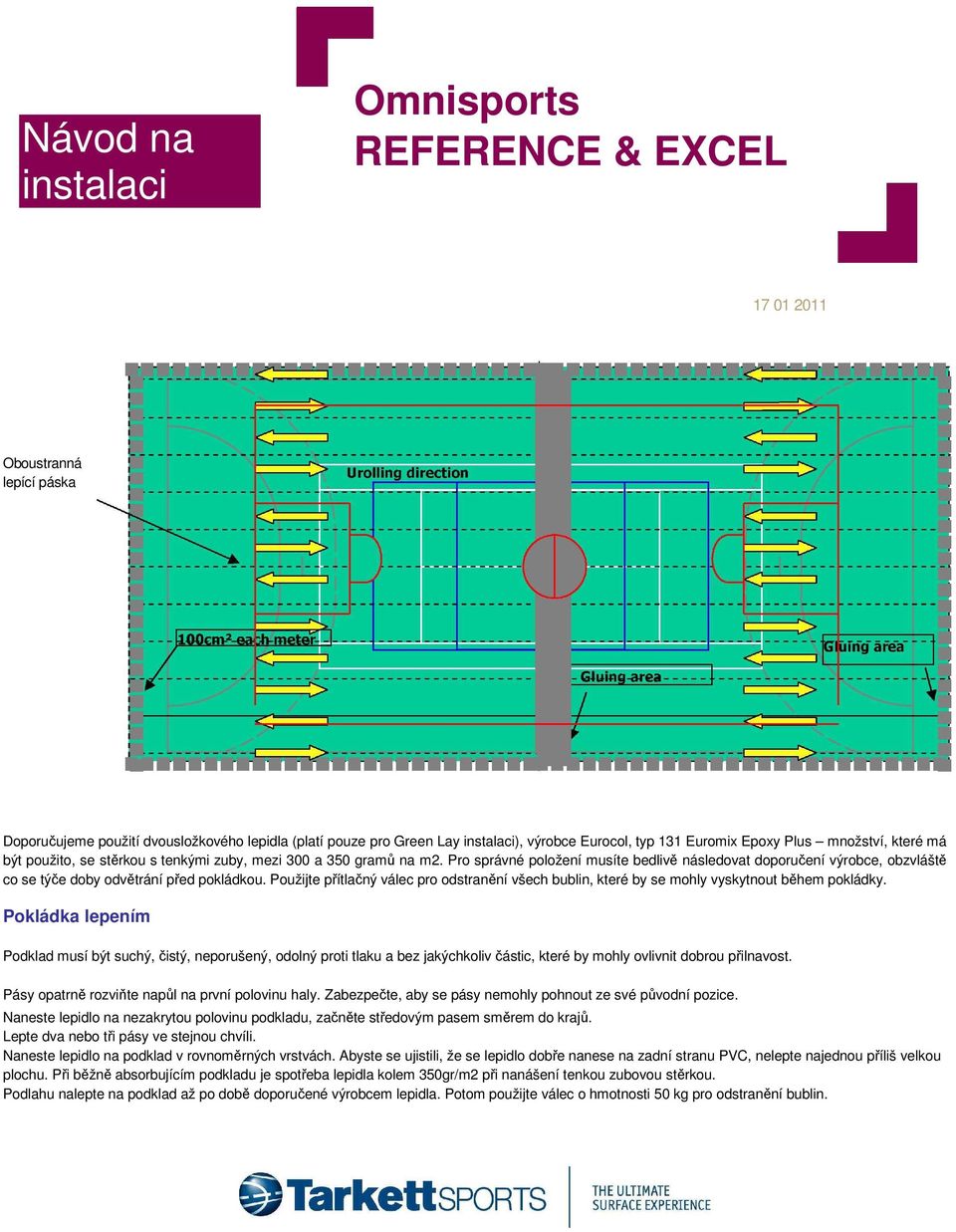

4 3 Návod na Installation Instructions Oboustranná lepící páska Doporučujeme použití dvousložkového lepidla (platí pouze pro Green Lay ), výrobce Eurocol, typ 131 Euromix Epoxy Plus množství, které má být použito, se stěrkou s tenkými zuby, mezi 300 a 350 gramů na m2. Pro správné položení musíte bedlivě následovat doporučení výrobce, obzvláště co se týče doby odvětrání před pokládkou. Použijte přítlačný válec pro odstranění všech bublin, které by se mohly vyskytnout během pokládky. Pokládka lepením Podklad musí být suchý, čistý, neporušený, odolný proti tlaku a bez jakýchkoliv částic, které by mohly ovlivnit dobrou přilnavost. Pásy opatrně rozviňte napůl na první polovinu haly. Zabezpečte, aby se pásy nemohly pohnout ze své původní pozice. Naneste lepidlo na nezakrytou polovinu podkladu, začněte středovým pasem směrem do krajů. Lepte dva nebo tři pásy ve stejnou chvíli. Naneste lepidlo na podklad v rovnoměrných vrstvách. Abyste se ujistili, že se lepidlo dobře nanese na zadní stranu PVC, nelepte najednou příliš velkou plochu. Při běžně absorbujícím podkladu je spotřeba lepidla kolem 350gr/m2 při nanášení tenkou zubovou stěrkou. Podlahu nalepte na podklad až po době doporučené výrobcem lepidla. Potom použijte válec o hmotnosti 50 kg pro odstranění bublin.

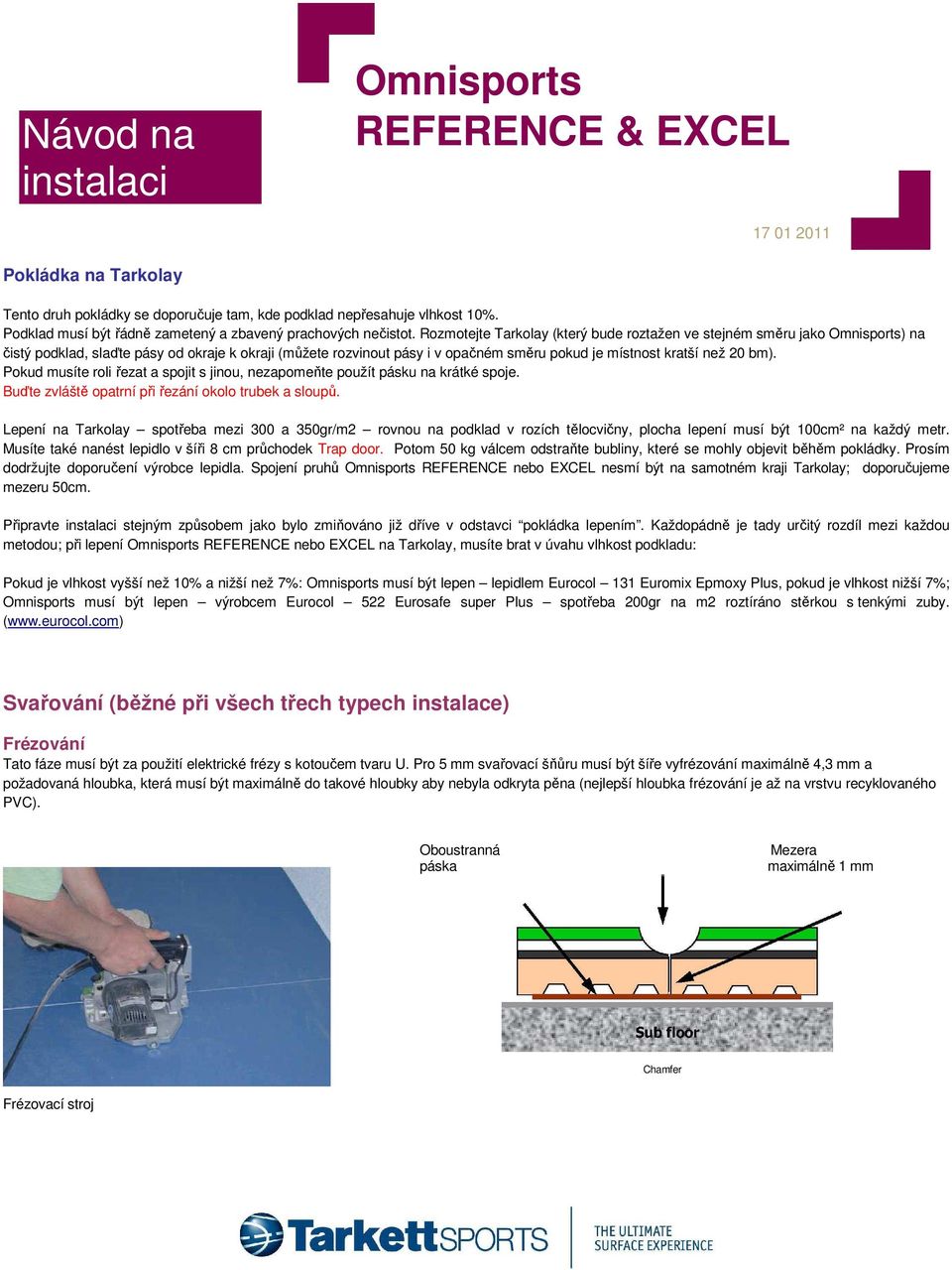

5 Pokládka na Tarkolay Tento druh pokládky se doporučuje tam, kde podklad nepřesahuje vlhkost 10%. Podklad musí být řádně zametený a zbavený prachových nečistot. Rozmotejte Tarkolay (který bude roztažen ve stejném směru jako ) na čistý podklad, slaďte pásy od okraje k okraji (můžete rozvinout pásy i v opačném směru pokud je místnost kratší než 20 bm). Pokud musíte roli řezat a spojit s jinou, nezapomeňte použít pásku na krátké spoje. Buďte zvláště opatrní při řezání okolo trubek a sloupů. Lepení na Tarkolay spotřeba mezi 300 a 350gr/m2 rovnou na podklad v rozích tělocvičny, plocha lepení musí být 100cm² na každý metr. Musíte také nanést lepidlo v šíři 8 cm průchodek Trap door. Potom 50 kg válcem odstraňte bubliny, které se mohly objevit běhěm pokládky. Prosím dodržujte doporučení výrobce lepidla. Spojení pruhů REFERENCE nebo EXCEL nesmí být na samotném kraji Tarkolay; doporučujeme mezeru 50cm. Připravte stejným způsobem jako bylo zmiňováno již dříve v odstavci pokládka lepením. Každopádně je tady určitý rozdíl mezi každou metodou; při lepení REFERENCE nebo EXCEL na Tarkolay, musíte brat v úvahu vlhkost podkladu: Pokud je vlhkost vyšší než 10% a nižší než 7%: musí být lepen lepidlem Eurocol 131 Euromix Epmoxy Plus, pokud je vlhkost nižší 7%; musí být lepen výrobcem Eurocol 522 Eurosafe super Plus spotřeba 200gr na m2 roztíráno stěrkou s tenkými zuby. ( Svařování (běžné při všech třech typech instalace) Frézování Tato fáze musí být za použití elektrické frézy s kotoučem tvaru U. Pro 5 mm svařovací šňůru musí být šíře vyfrézování maximálně 4,3 mm a požadovaná hloubka, která musí být maximálně do takové hloubky aby nebyla odkryta pěna (nejlepší hloubka frézování je až na vrstvu recyklovaného PVC). Oboustranná páska Mezera maximálně 1 mm Chamfer Frézovací stroj

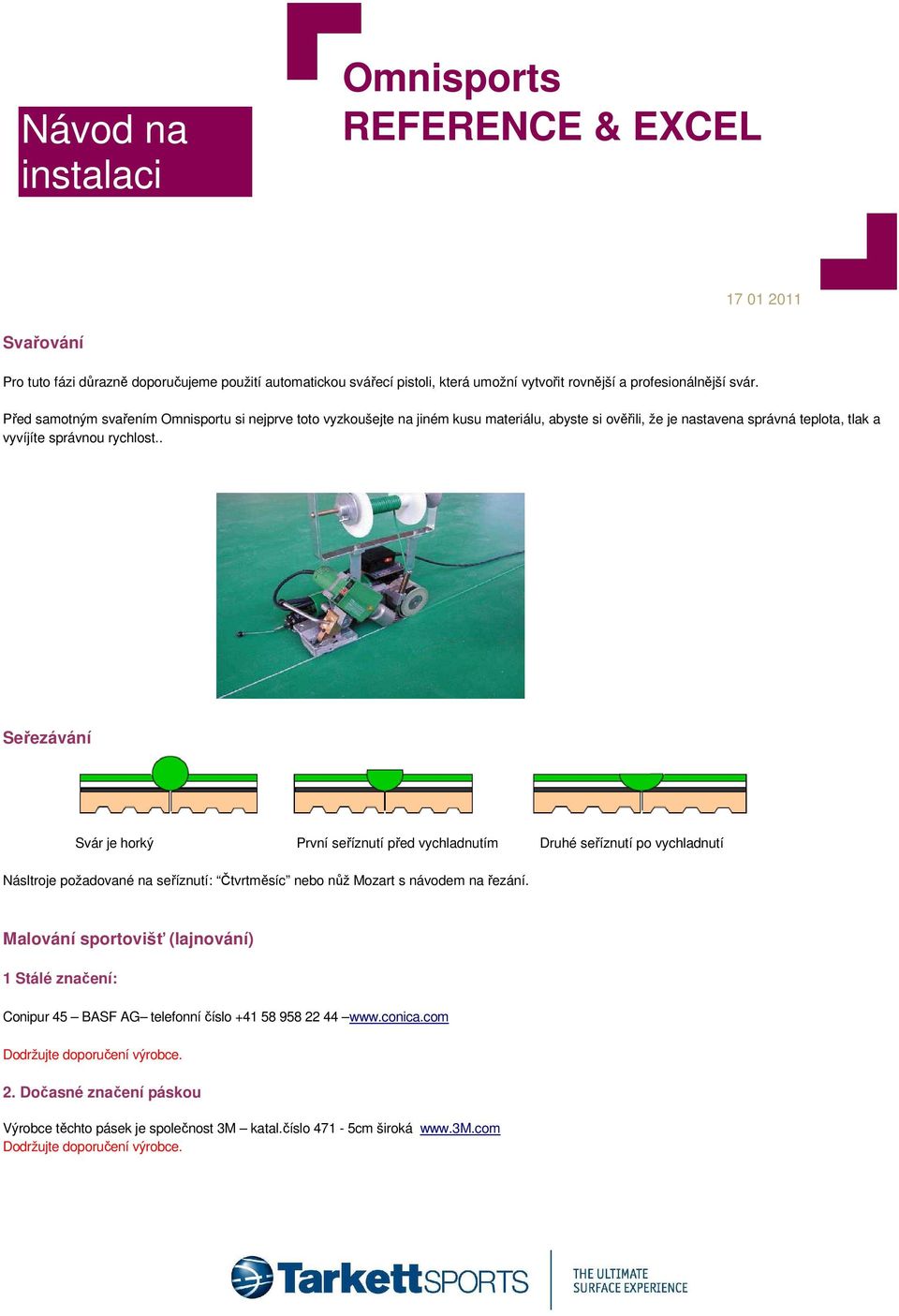

6 Svařování Pro tuto fázi důrazně doporučujeme použití automatickou svářecí pistoli, která umožní vytvořit rovnější a profesionálnější svár. Před samotným svařením Omnisportu si nejprve toto vyzkoušejte na jiném kusu materiálu, abyste si ověřili, že je nastavena správná teplota, tlak a vyvíjíte správnou rychlost.. Seřezávání Svár je horký První seříznutí před vychladnutím Druhé seříznutí po vychladnutí Násltroje požadované na seříznutí: Čtvrtměsíc nebo nůž Mozart s návodem na řezání. Malování sportovišť (lajnování) 1 Stálé značení: Conipur 45 BASF AG telefonní číslo Dodržujte doporučení výrobce. 2. Dočasné značení páskou Výrobce těchto pásek je společnost 3M katal.číslo 471-5cm široká Dodržujte doporučení výrobce.
