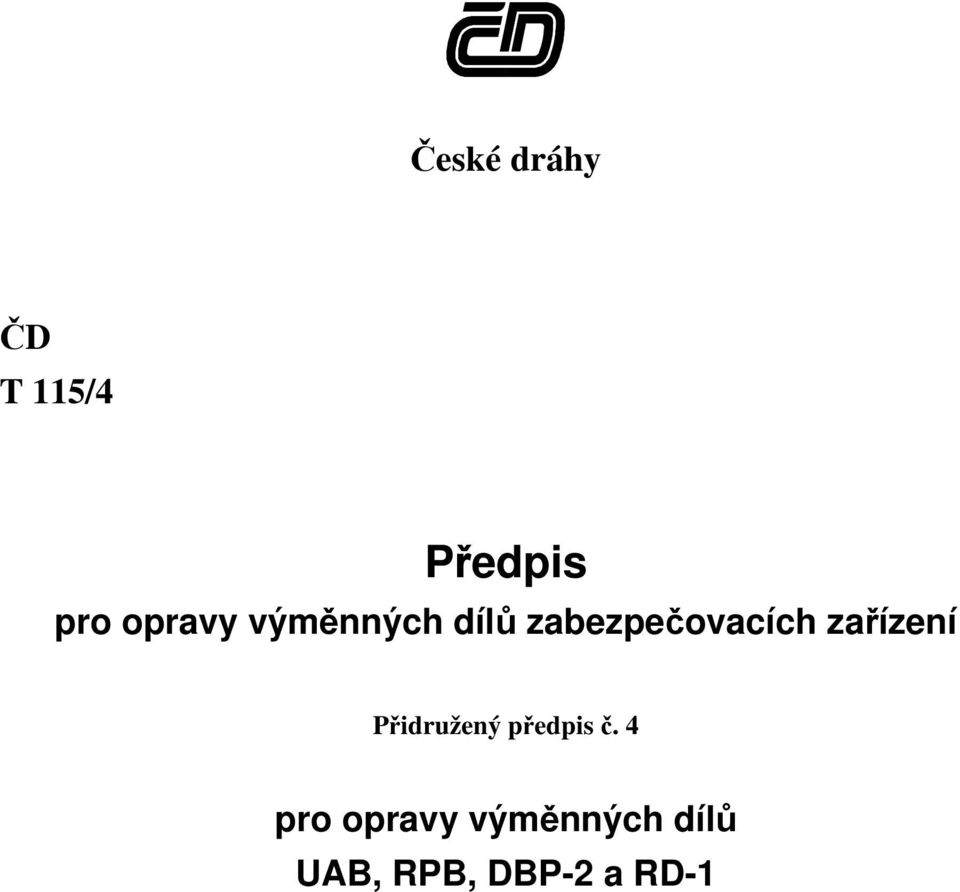

1 České dráhy ČD T 115/4 Předpis pro opravy výměnných dílů zabezpečovacích zařízení Přidružený předpis č. 4 pro opravy výměnných dílů UAB, RPB, DBP-2 a RD-1

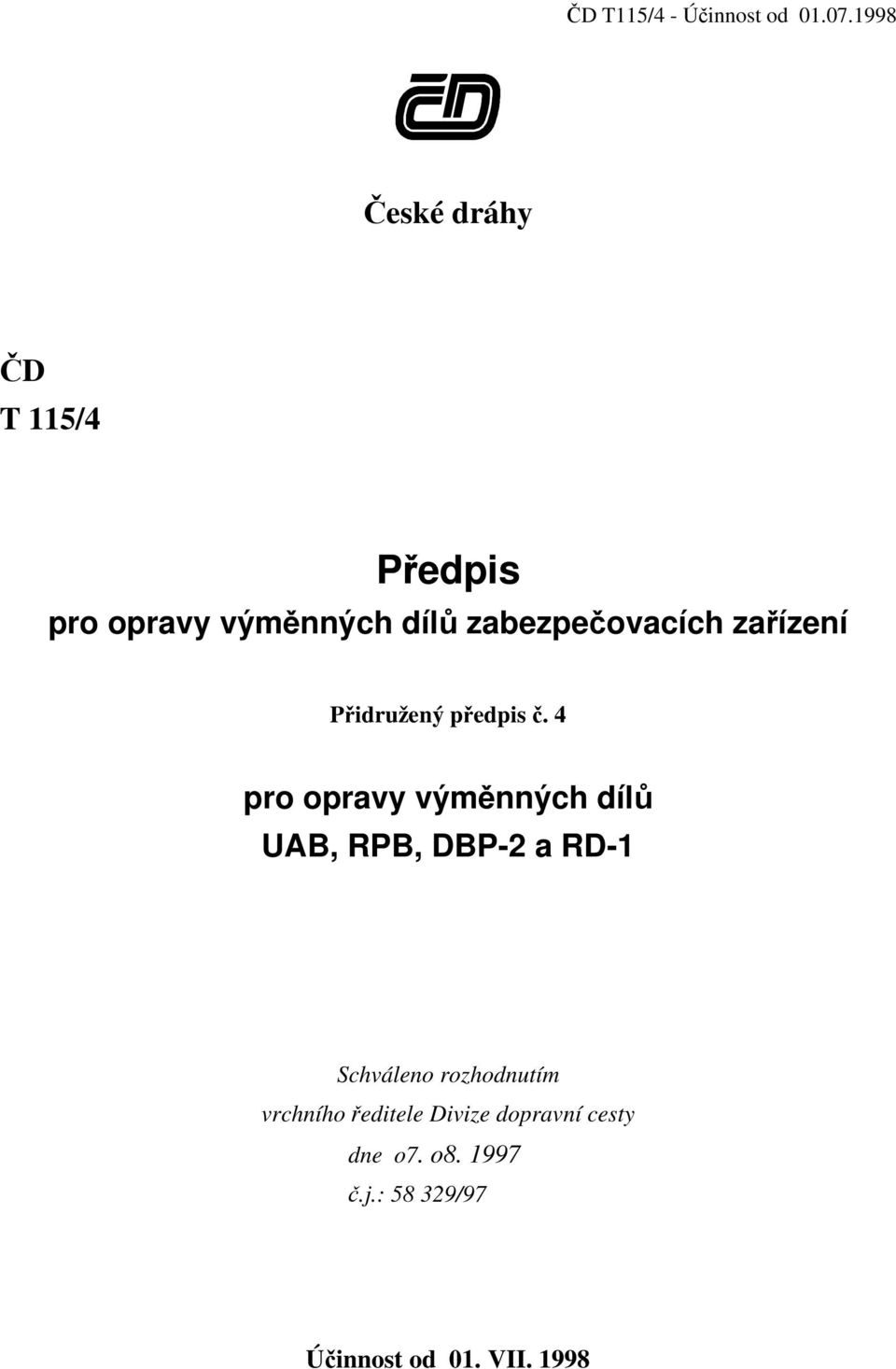

2 České dráhy ČD T 115/4 Předpis pro opravy výměnných dílů zabezpečovacích zařízení Přidružený předpis č. 4 pro opravy výměnných dílů UAB, RPB, DBP-2 a RD-1 Schváleno rozhodnutím vrchního ředitele Divize dopravní cesty dne o7. o č.j.: /97 Účinnost od 01. VII. 1998

3

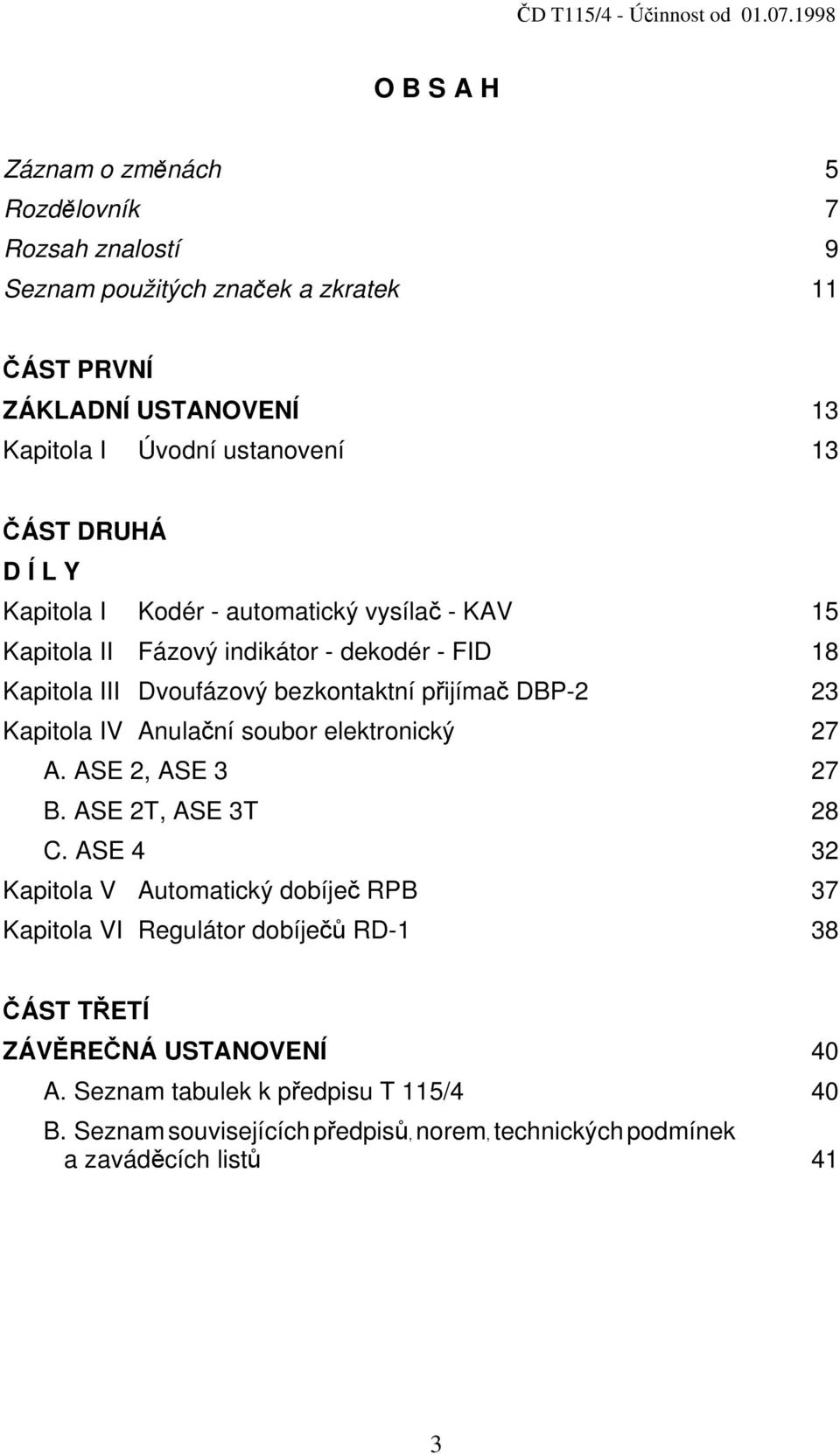

4 O B S A H Záznam o změnách 5 Rozdělovník 7 Rozsah znalostí 9 Seznam použitých značek a zkratek 11 ČÁST PRVNÍ ZÁKLADNÍ USTANOVENÍ 13 Kapitola I Úvodní ustanovení 13 ČÁST DRUHÁ D Í L Y Kapitola I Kodér - automatický vysílač - KAV 15 Kapitola II Fázový indikátor - dekodér - FID 18 Kapitola III Dvoufázový bezkontaktní přijímač DBP-2 23 Kapitola IV Anulační soubor elektronický 27 A. ASE 2, ASE 3 27 B. ASE 2T, ASE 3T 28 C. ASE 4 32 Kapitola V Automatický dobíječ RPB 37 Kapitola VI Regulátor dobíječů RD-1 38 ČÁST TŘETÍ ZÁVĚREČNÁ USTANOVENÍ 40 A. Seznam tabulek k předpisu T 115/4 40 B. Seznam souvisejících předpisů, norem, technických podmínek a zaváděcích listů 41 3

5 4

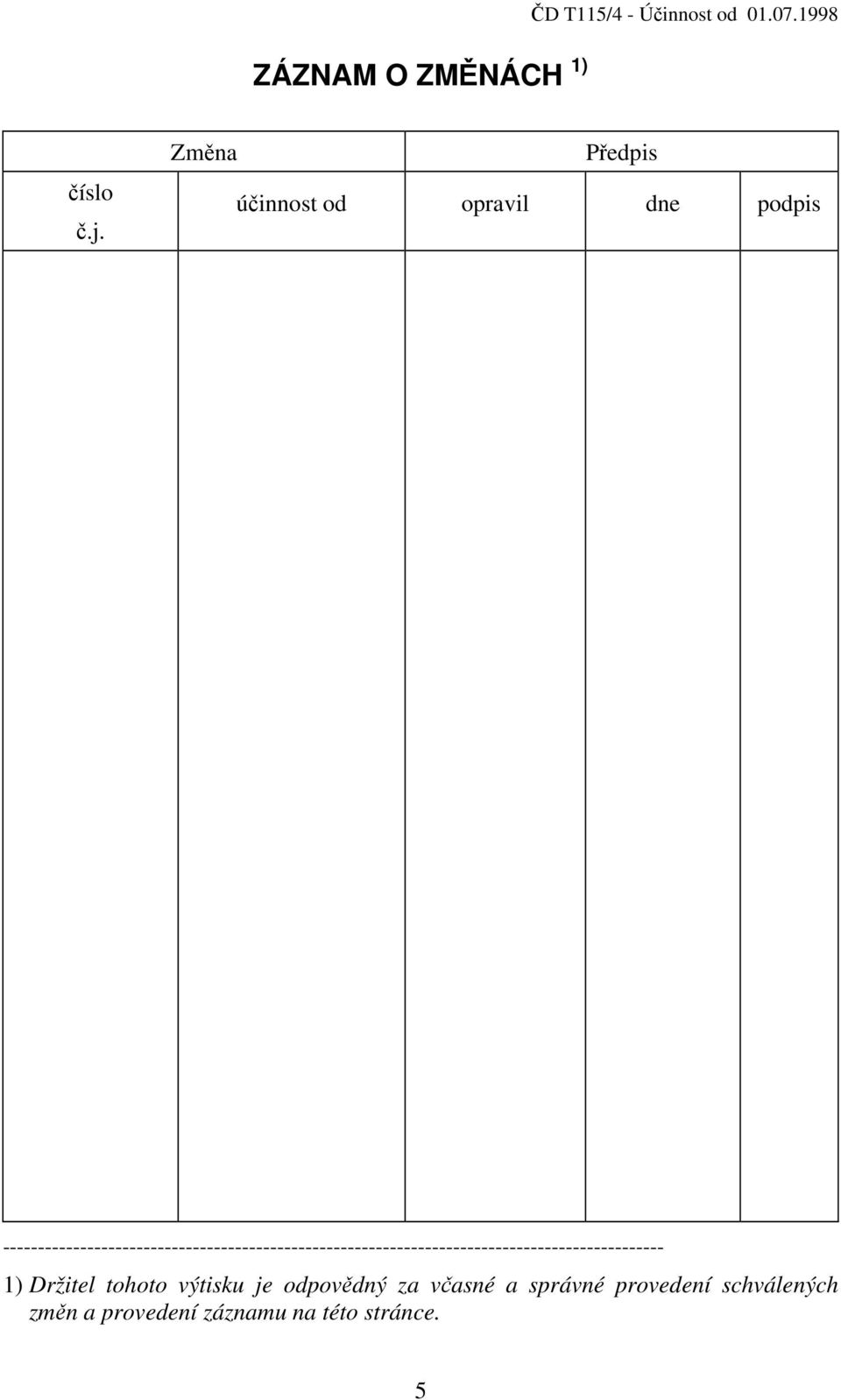

6 ZÁZNAM O ZMĚNÁCH 1) ČD T115/4 - Účinnost od číslo č.j. Změna Předpis účinnost od opravil dne podpis ) Držitel tohoto výtisku je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce. 5

7 6

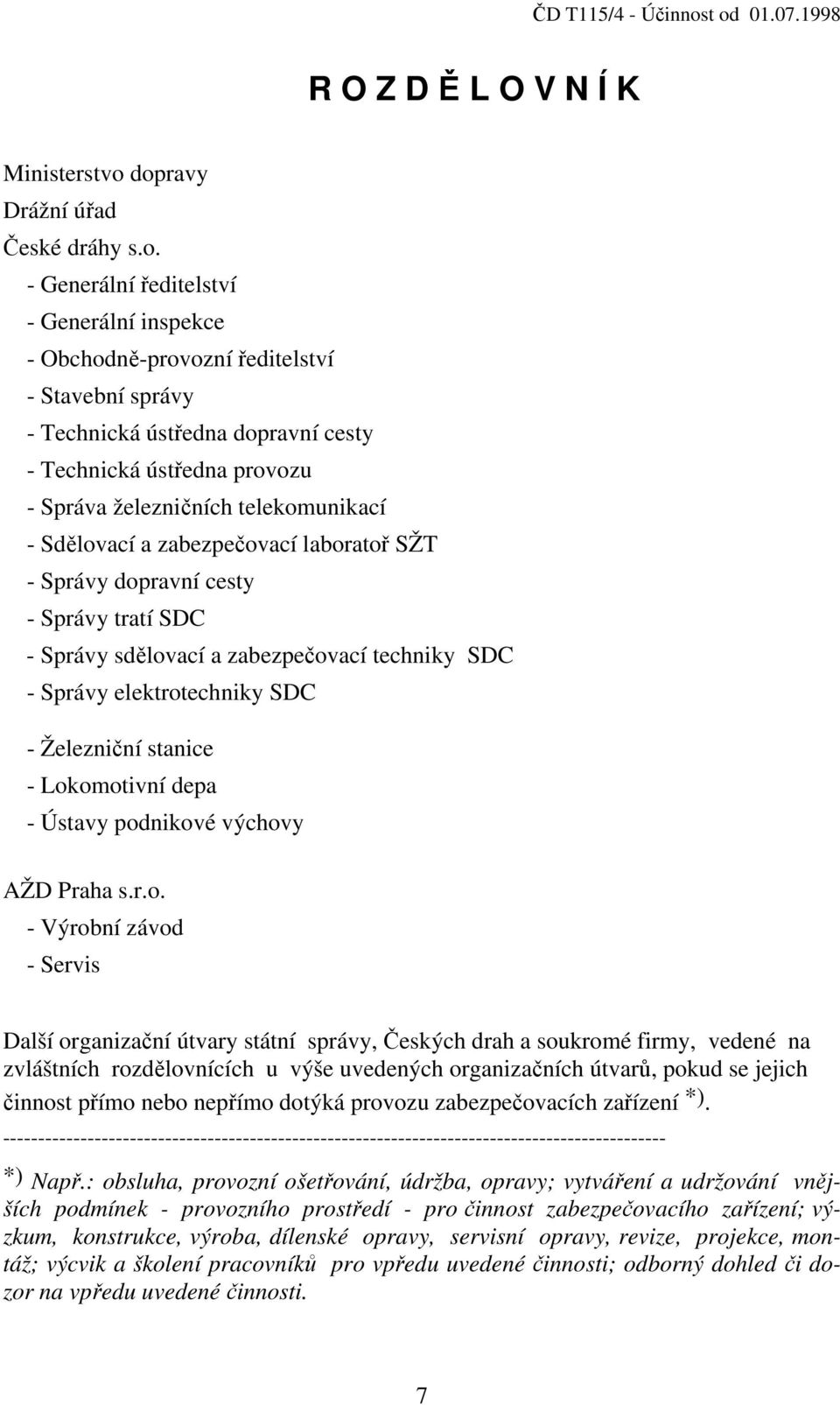

8 R O Z D Ě L O V N Í K Ministerstvo dopravy Drážní úřad České dráhy s.o. - Generální ředitelství - Generální inspekce - Obchodně-provozní ředitelství - Stavební správy - Technická ústředna dopravní cesty - Technická ústředna provozu - Správa železničních telekomunikací - Sdělovací a zabezpečovací laboratoř SŽT - Správy dopravní cesty - Správy tratí SDC - Správy sdělovací a zabezpečovací techniky SDC - Správy elektrotechniky SDC - Železniční stanice - Lokomotivní depa - Ústavy podnikové výchovy AŽD Praha s.r.o. - Výrobní závod - Servis Další organizační útvary státní správy, Českých drah a soukromé firmy, vedené na zvláštních rozdělovnících u výše uvedených organizačních útvarů, pokud se jejich činnost přímo nebo nepřímo dotýká provozu zabezpečovacích zařízení *) *) Např.: obsluha, provozní ošetřování, údržba, opravy; vytváření a udržování vnějších podmínek - provozního prostředí - pro činnost zabezpečovacího zařízení; výzkum, konstrukce, výroba, dílenské opravy, servisní opravy, revize, projekce, montáž; výcvik a školení pracovníků pro vpředu uvedené činnosti; odborný dohled či dozor na vpředu uvedené činnosti. 7

9 8

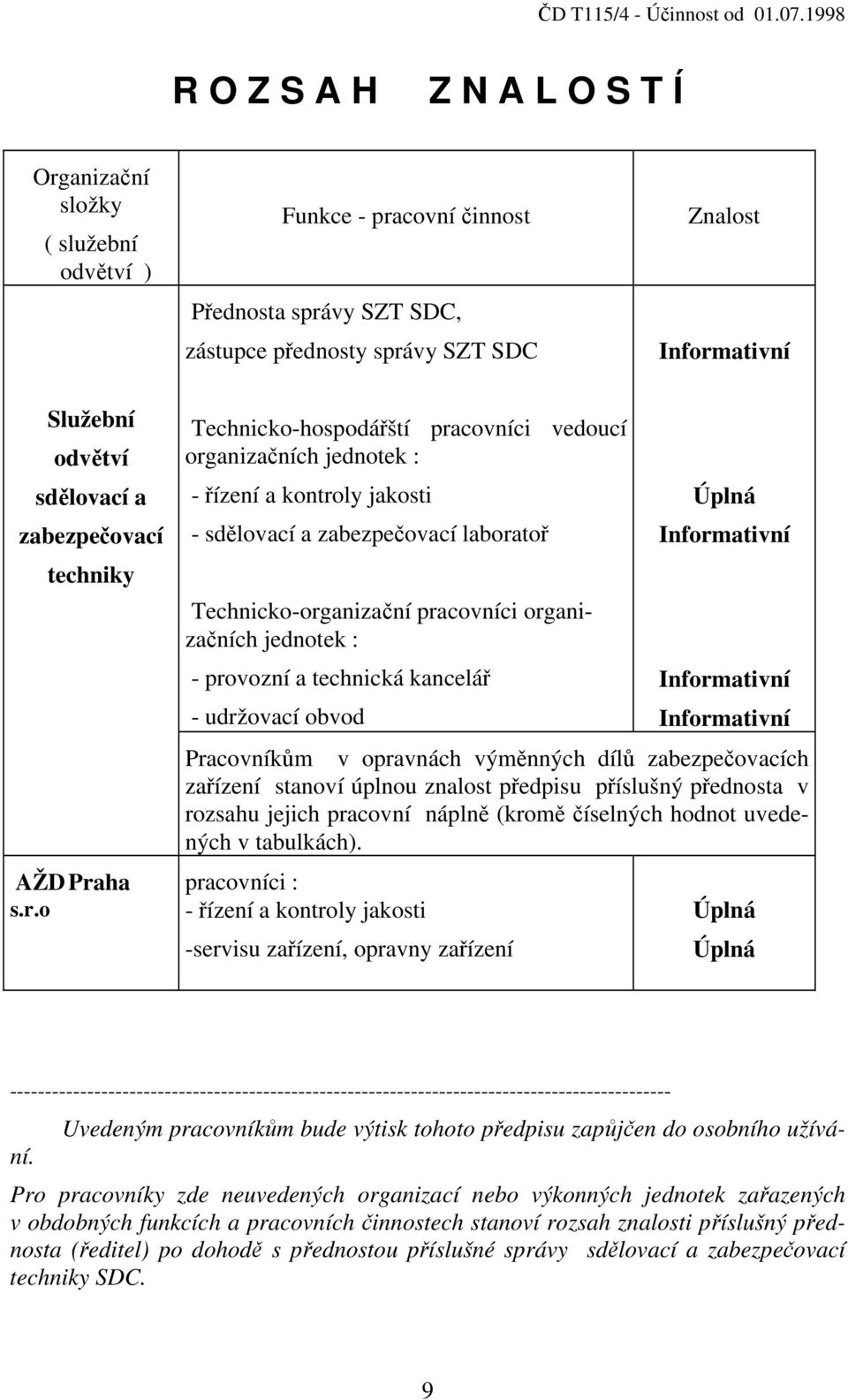

10 R O Z S A H Z N A L O S T Í Organizační složky ( služební odvětví ) Funkce - pracovní činnost Přednosta správy SZT SDC, zástupce přednosty správy SZT SDC Znalost Informativní Služební odvětví sdělovací a zabezpečovací techniky AŽD Praha s.r.o Technicko-hospodářští pracovníci vedoucí organizačních jednotek : - řízení a kontroly jakosti - sdělovací a zabezpečovací laboratoř Technicko-organizační pracovníci organizačních jednotek : - provozní a technická kancelář - udržovací obvod Úplná Informativní Informativní Informativní Pracovníkům v opravnách výměnných dílů zabezpečovacích zařízení stanoví úplnou znalost předpisu příslušný přednosta v rozsahu jejich pracovní náplně (kromě číselných hodnot uvedených v tabulkách). pracovníci : - řízení a kontroly jakosti -servisu zařízení, opravny zařízení Úplná Úplná Uvedeným pracovníkům bude výtisk tohoto předpisu zapůjčen do osobního užívání. Pro pracovníky zde neuvedených organizací nebo výkonných jednotek zařazených v obdobných funkcích a pracovních činnostech stanoví rozsah znalosti příslušný přednosta (ředitel) po dohodě s přednostou příslušné správy sdělovací a zabezpečovací techniky SDC. 9

11 10

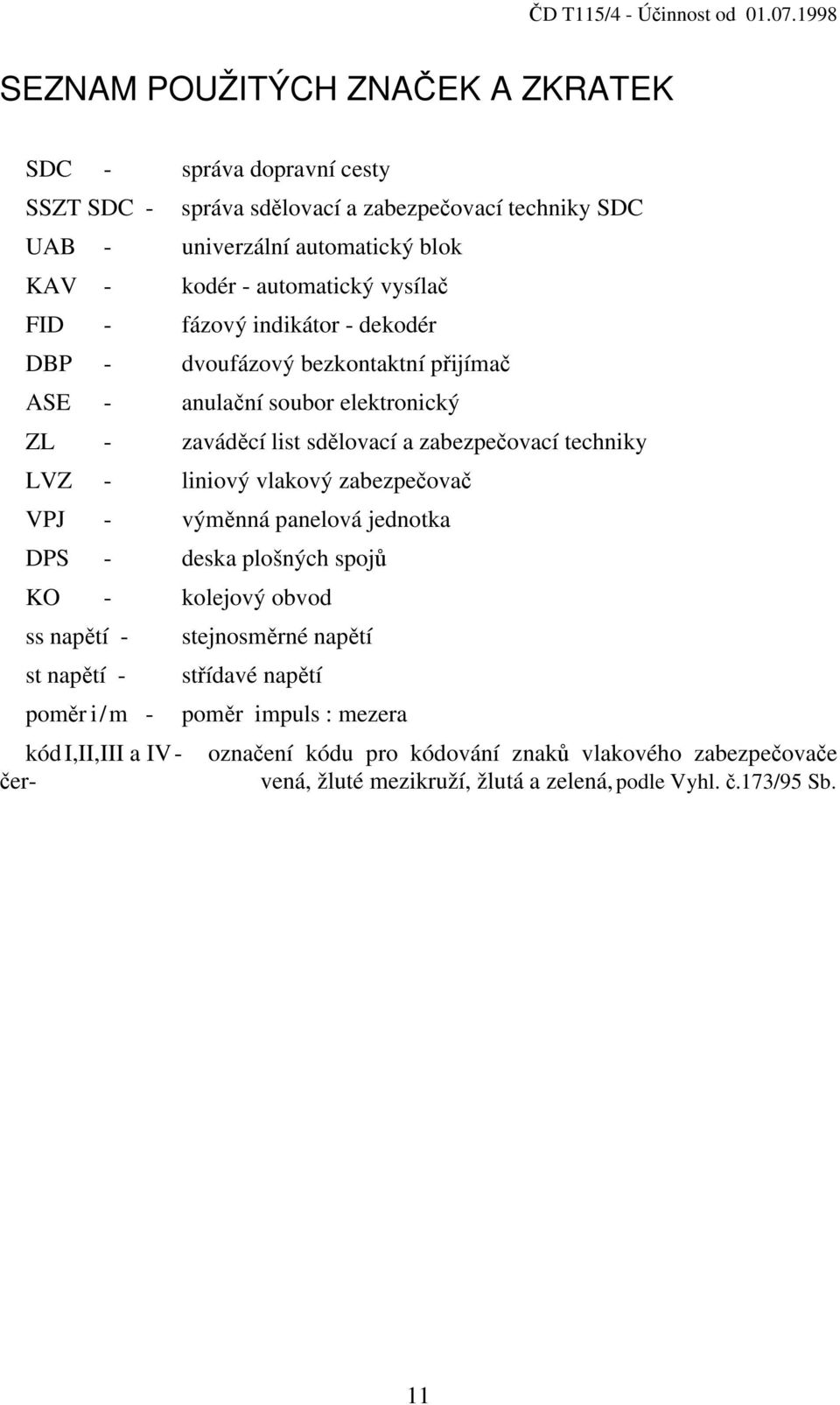

12 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK SDC - správa dopravní cesty SSZT SDC - správa sdělovací a zabezpečovací techniky SDC UAB - univerzální automatický blok KAV - kodér - automatický vysílač FID - fázový indikátor - dekodér DBP - dvoufázový bezkontaktní přijímač ASE - anulační soubor elektronický ZL - zaváděcí list sdělovací a zabezpečovací techniky LVZ - liniový vlakový zabezpečovač VPJ - výměnná panelová jednotka DPS - deska plošných spojů KO - kolejový obvod ss napětí - stejnosměrné napětí st napětí - střídavé napětí poměr i / m - poměr impuls : mezera kód I,II,III a IV - označení kódu pro kódování znaků vlakového zabezpečovače čer- vená, žluté mezikruží, žlutá a zelená, podle Vyhl. č.173/95 Sb. 11

13 12

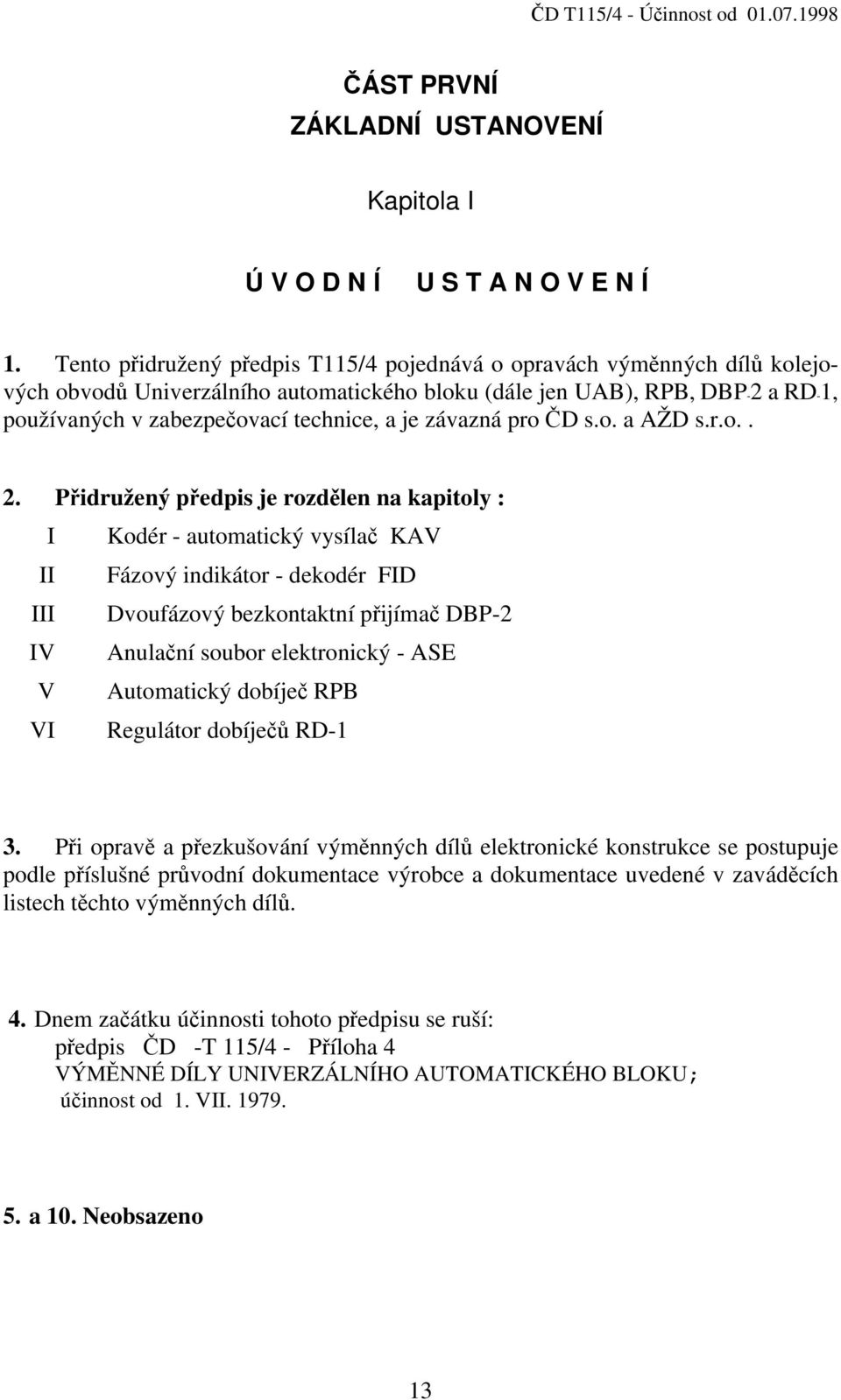

14 ČÁST PRVNÍ ZÁKLADNÍ USTANOVENÍ Kapitola I Ú V O D N Í U S T A N O V E N Í 1. Tento přidružený předpis T115/4 pojednává o opravách výměnných dílů kolejových obvodů Univerzálního automatického bloku (dále jen UAB), RPB, DBP-2 a RD-1, používaných v zabezpečovací technice, a je závazná pro ČD s.o. a AŽD s.r.o.. 2. Přidružený předpis je rozdělen na kapitoly : I Kodér - automatický vysílač KAV II Fázový indikátor - dekodér FID III Dvoufázový bezkontaktní přijímač DBP-2 IV Anulační soubor elektronický - ASE V Automatický dobíječ RPB VI Regulátor dobíječů RD-1 3. Při opravě a přezkušování výměnných dílů elektronické konstrukce se postupuje podle příslušné průvodní dokumentace výrobce a dokumentace uvedené v zaváděcích listech těchto výměnných dílů. 4. Dnem začátku účinnosti tohoto předpisu se ruší: předpis ČD -T 115/4 - Příloha 4 VÝMĚNNÉ DÍLY UNIVERZÁLNÍHO AUTOMATICKÉHO BLOKU; účinnost od 1. VII a 10. Neobsazeno 13

15 14

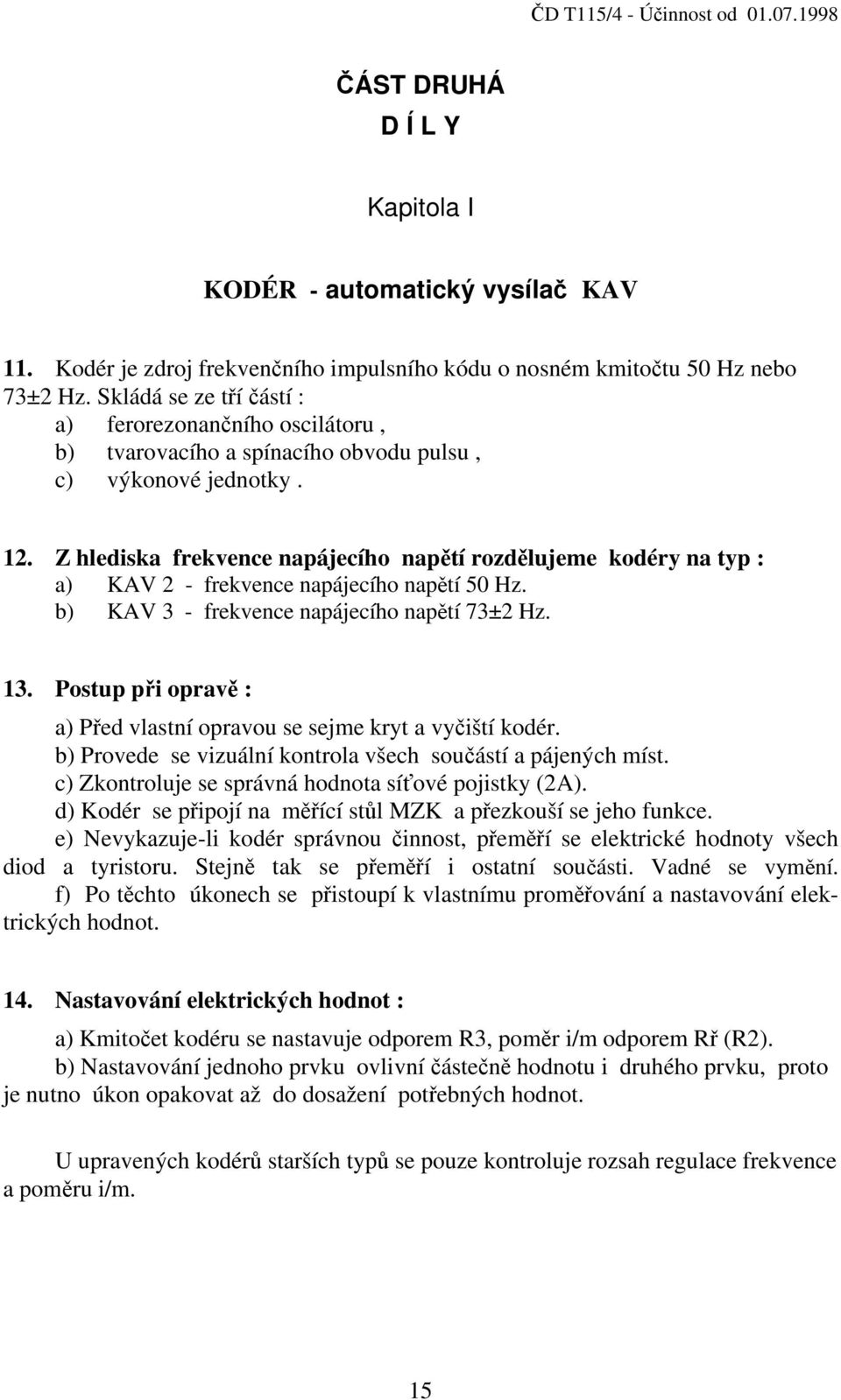

16 ČÁST DRUHÁ D Í L Y Kapitola I KODÉR - automatický vysílač KAV 11. Kodér je zdroj frekvenčního impulsního kódu o nosném kmitočtu 50 Hz nebo 73±2 Hz. Skládá se ze tří částí : a) ferorezonančního oscilátoru, b) tvarovacího a spínacího obvodu pulsu, c) výkonové jednotky. 12. Z hlediska frekvence napájecího napětí rozdělujeme kodéry na typ : a) KAV 2 - frekvence napájecího napětí 50 Hz. b) KAV 3 - frekvence napájecího napětí 73±2 Hz. 13. Postup při opravě : a) Před vlastní opravou se sejme kryt a vyčiští kodér. b) Provede se vizuální kontrola všech součástí a pájených míst. c) Zkontroluje se správná hodnota síťové pojistky (2A). d) Kodér se připojí na měřící stůl MZK a přezkouší se jeho funkce. e) Nevykazuje-li kodér správnou činnost, přeměří se elektrické hodnoty všech diod a tyristoru. Stejně tak se přeměří i ostatní součásti. Vadné se vymění. f) Po těchto úkonech se přistoupí k vlastnímu proměřování a nastavování elektrických hodnot. 14. Nastavování elektrických hodnot : a) Kmitočet kodéru se nastavuje odporem R3, poměr i/m odporem Rř (R2). b) Nastavování jednoho prvku ovlivní částečně hodnotu i druhého prvku, proto je nutno úkon opakovat až do dosažení potřebných hodnot. U upravených kodérů starších typů se pouze kontroluje rozsah regulace frekvence a poměru i/m. 15

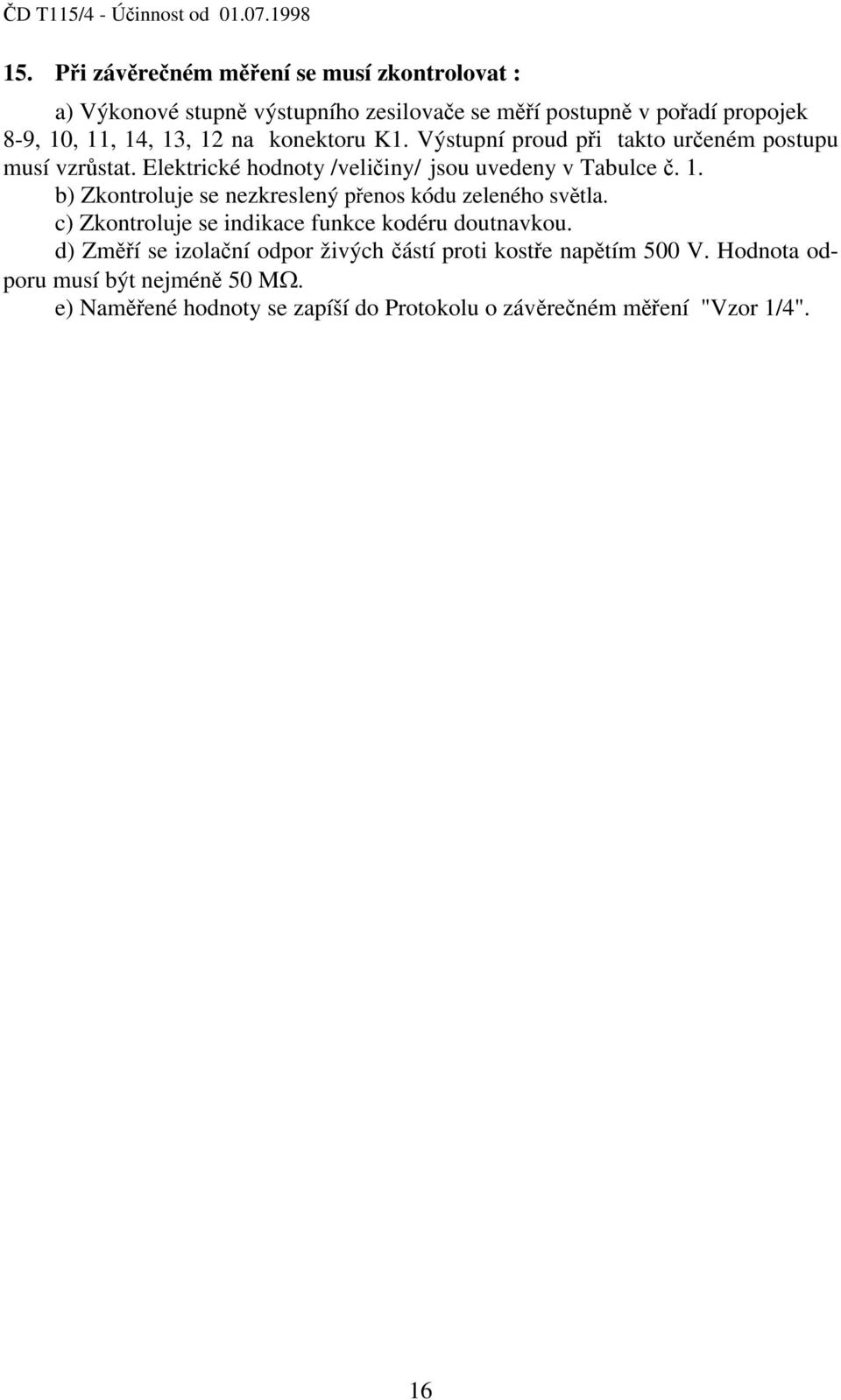

17 15. Při závěrečném měření se musí zkontrolovat : a) Výkonové stupně výstupního zesilovače se měří postupně v pořadí propojek 8-9, 10, 11, 14, 13, 12 na konektoru K1. Výstupní proud při takto určeném postupu musí vzrůstat. Elektrické hodnoty /veličiny/ jsou uvedeny v Tabulce č. 1. b) Zkontroluje se nezkreslený přenos kódu zeleného světla. c) Zkontroluje se indikace funkce kodéru doutnavkou. d) Změří se izolační odpor živých částí proti kostře napětím 500 V. Hodnota odporu musí být nejméně 50 MΩ. e) Naměřené hodnoty se zapíší do Protokolu o závěrečném měření "Vzor 1/4". 16

18 Tabulka elektrických hodnot KAV 2, KAV 3 Tabulka č.1 K A V 2 K A V 3 Doporučené hodnoty Jmenovité napětí U 220 V 50 Hz 220 V 73±2 Hz 220 V Dovolené provozní napětí Us V V Maximální příkon v impulsu při šuntu (odporu) na základním vinutí stykového transformátoru Rš = 0,004 Ω při provozu na kodér. Kolejový obvod musí být odpojen. Proud šuntem Rš = 0,060 Ω umístěným na releové straně kolejového obvodu při izolačním odporu kolejového lože R = 1 Ω. km a napájecím napětí Us =180 V a při postupném zařazování propojek na konektoru K1 odpovídajících příslušné délce kolejového obvodu podle regulačních tabulek. Poměr doby trvání impulsu k mezeře při změnách síťového napětí od 180 V do 240V a teplotě prostředí od -25 o C do +70 o C (šířka impulsu se počítá 67% špičkové hodnoty). Přepínací kmitočet v rozmezí síťového napětí od 180 V do 240 V při teplotě prostředí od -25 o C do +70 o C. Při minimální teplotě je poměr doby impulsu k mezeře maximální a kmitočet minimální. Proud šuntem 0,004 Ω v mezeře při provozu s mechanickým kodérem při Us = 240 V. max. 400 VA min. 2 A 0,3 1,2 0,5 0,7 0,8 1,5 1,0 1,2 max. 400 ma (na Rš = 0,004 Ω = 1,6 mv)

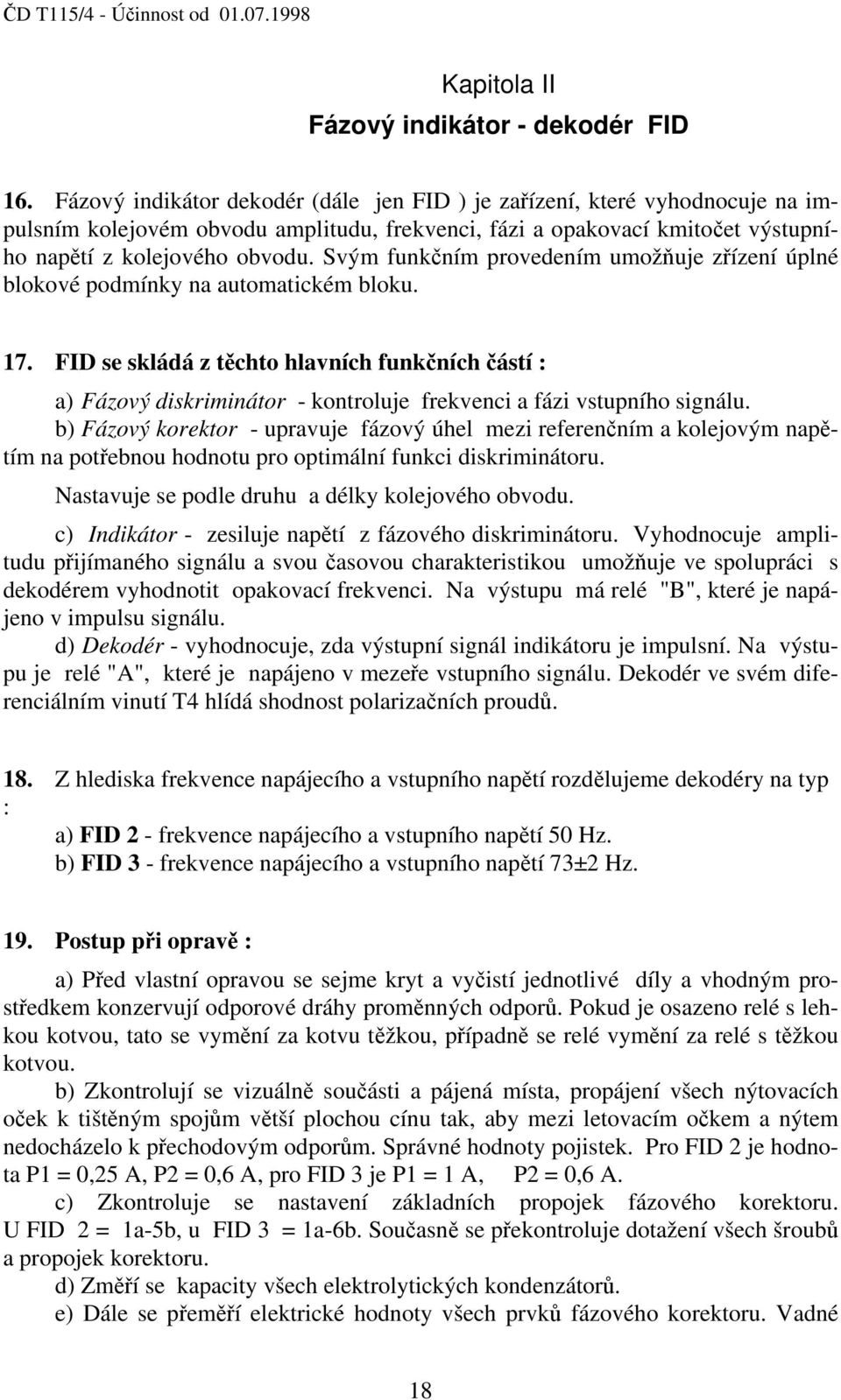

19 Kapitola II Fázový indikátor - dekodér FID 16. Fázový indikátor dekodér (dále jen FID ) je zařízení, které vyhodnocuje na impulsním kolejovém obvodu amplitudu, frekvenci, fázi a opakovací kmitočet výstupního napětí z kolejového obvodu. Svým funkčním provedením umožňuje zřízení úplné blokové podmínky na automatickém bloku. 17. FID se skládá z těchto hlavních funkčních částí : a) Fázový diskriminátor - kontroluje frekvenci a fázi vstupního signálu. b) Fázový korektor - upravuje fázový úhel mezi referenčním a kolejovým napětím na potřebnou hodnotu pro optimální funkci diskriminátoru. Nastavuje se podle druhu a délky kolejového obvodu. c) Indikátor - zesiluje napětí z fázového diskriminátoru. Vyhodnocuje amplitudu přijímaného signálu a svou časovou charakteristikou umožňuje ve spolupráci s dekodérem vyhodnotit opakovací frekvenci. Na výstupu má relé "B", které je napájeno v impulsu signálu. d) Dekodér - vyhodnocuje, zda výstupní signál indikátoru je impulsní. Na výstupu je relé "A", které je napájeno v mezeře vstupního signálu. Dekodér ve svém diferenciálním vinutí T4 hlídá shodnost polarizačních proudů. 18. Z hlediska frekvence napájecího a vstupního napětí rozdělujeme dekodéry na typ : a) FID 2 - frekvence napájecího a vstupního napětí 50 Hz. b) FID 3 - frekvence napájecího a vstupního napětí 73±2 Hz. 19. Postup při opravě : a) Před vlastní opravou se sejme kryt a vyčistí jednotlivé díly a vhodným prostředkem konzervují odporové dráhy proměnných odporů. Pokud je osazeno relé s lehkou kotvou, tato se vymění za kotvu těžkou, případně se relé vymění za relé s těžkou kotvou. b) Zkontrolují se vizuálně součásti a pájená místa, propájení všech nýtovacích oček k tištěným spojům větší plochou cínu tak, aby mezi letovacím očkem a nýtem nedocházelo k přechodovým odporům. Správné hodnoty pojistek. Pro FID 2 je hodnota P1 = 0,25 A, P2 = 0,6 A, pro FID 3 je P1 = 1 A, P2 = 0,6 A. c) Zkontroluje se nastavení základních propojek fázového korektoru. U FID 2 = 1a-5b, u FID 3 = 1a-6b. Současně se překontroluje dotažení všech šroubů a propojek korektoru. d) Změří se kapacity všech elektrolytických kondenzátorů. e) Dále se přeměří elektrické hodnoty všech prvků fázového korektoru. Vadné 18

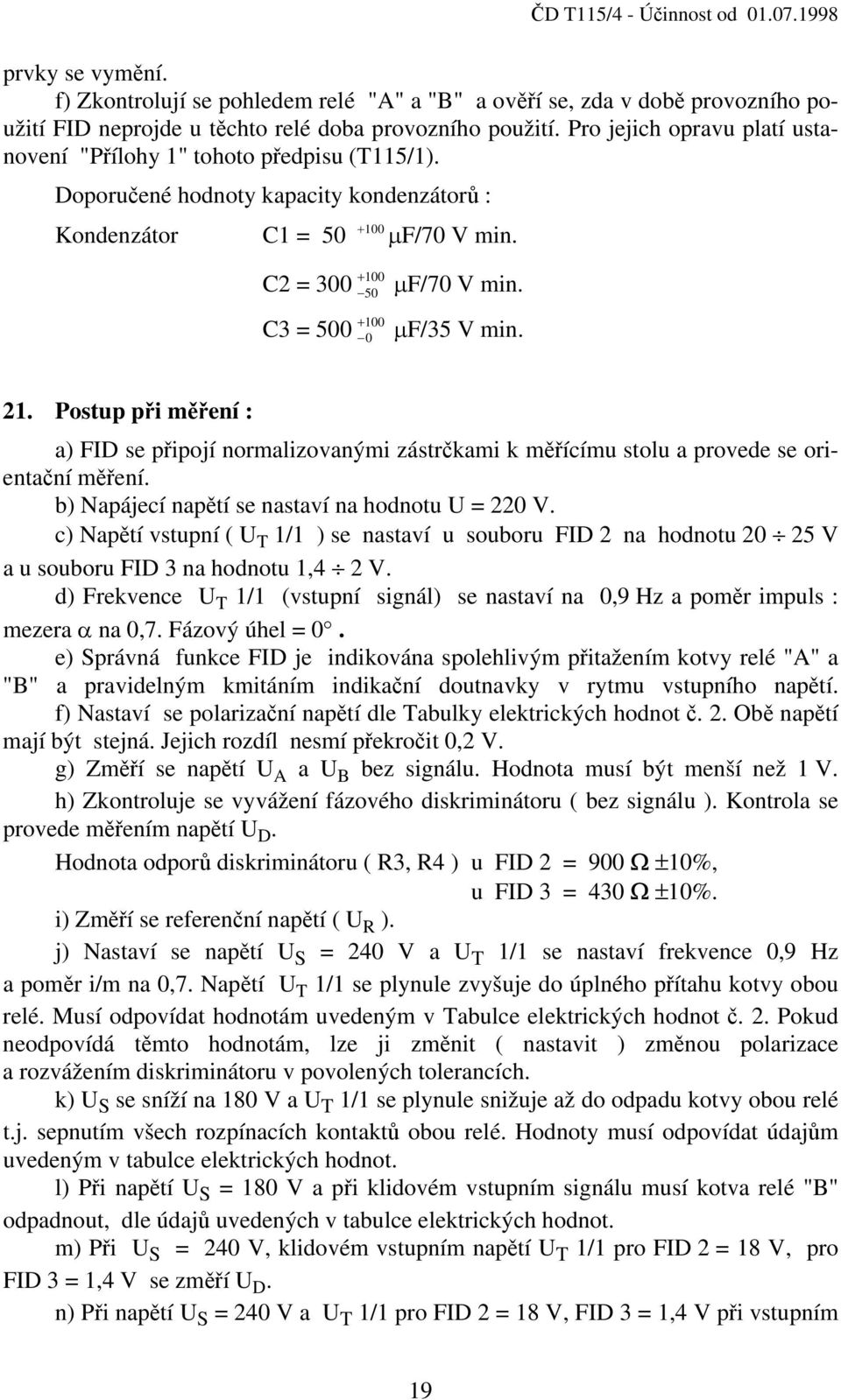

20 prvky se vymění. f) Zkontrolují se pohledem relé "A" a "B" a ověří se, zda v době provozního použití FID neprojde u těchto relé doba provozního použití. Pro jejich opravu platí ustanovení "Přílohy 1" tohoto předpisu (T115/1). Doporučené hodnoty kapacity kondenzátorů : Kondenzátor C1 = µf/70 V min C2 = µf/70 V min C3 = µf/35 V min. 21. Postup při měření : a) FID se připojí normalizovanými zástrčkami k měřícímu stolu a provede se orientační měření. b) Napájecí napětí se nastaví na hodnotu U = 220 V. c) Napětí vstupní ( U T 1/1 ) se nastaví u souboru FID 2 na hodnotu V a u souboru FID 3 na hodnotu 1,4 2 V. d) Frekvence U T 1/1 (vstupní signál) se nastaví na 0,9 Hz a poměr impuls : mezera α na 0,7. Fázový úhel = 0. e) Správná funkce FID je indikována spolehlivým přitažením kotvy relé "A" a "B" a pravidelným kmitáním indikační doutnavky v rytmu vstupního napětí. f) Nastaví se polarizační napětí dle Tabulky elektrických hodnot č. 2. Obě napětí mají být stejná. Jejich rozdíl nesmí překročit 0,2 V. g) Změří se napětí U A a U B bez signálu. Hodnota musí být menší než 1 V. h) Zkontroluje se vyvážení fázového diskriminátoru ( bez signálu ). Kontrola se provede měřením napětí U D. Hodnota odporů diskriminátoru ( R3, R4 ) u FID 2 = 900 Ω ±10%, u FID 3 = 430 Ω ±10%. i) Změří se referenční napětí ( U R ). j) Nastaví se napětí U S = 240 V a U T 1/1 se nastaví frekvence 0,9 Hz a poměr i/m na 0,7. Napětí U T 1/1 se plynule zvyšuje do úplného přítahu kotvy obou relé. Musí odpovídat hodnotám uvedeným v Tabulce elektrických hodnot č. 2. Pokud neodpovídá těmto hodnotám, lze ji změnit ( nastavit ) změnou polarizace a rozvážením diskriminátoru v povolených tolerancích. k) U S se sníží na 180 V a U T 1/1 se plynule snižuje až do odpadu kotvy obou relé t.j. sepnutím všech rozpínacích kontaktů obou relé. Hodnoty musí odpovídat údajům uvedeným v tabulce elektrických hodnot. l) Při napětí U S = 180 V a při klidovém vstupním signálu musí kotva relé "B" odpadnout, dle údajů uvedených v tabulce elektrických hodnot. m) Při U S = 240 V, klidovém vstupním napětí U T 1/1 pro FID 2 = 18 V, pro FID 3 = 1,4 V se změří U D. n) Při napětí U S = 240 V a U T 1/1 pro FID 2 = 18 V, FID 3 = 1,4 V při vstupním 19

21 signálu 0,9 Hz a poměru 0,7 měří se napětí U A, U B zapisují se maximální a minimální výchylky měřících přístrojů. Získané údaje se liší podle použitých přístrojů, proto se neuvádí a odchylky lze statisticky vyhodnotit pouze na stejném měřícím zařízení. o) Nastaví se napětí sítě U S = 240 V, kód I, U T 1/1 pro FID 2 = 18 V, pro FID 3 = 1,1 V. Obě kotvy relé musí při uvedených podmínkách a při fázovém úhlu ϕ = 0 přitáhnout a držet. Při kódu III a IV se zvýší napětí signálu postupně od 5 do 180 V u FID 2 a od 0 do 15 V u FID 3. Kotva relé "A" zůstáva odpadlá a kotva relé "B" při určené hodnotě napětí přitahuje. V uvedeném rozmezí napětí signálu musí být kotva relé "A" odpadlá. Při kódu II je poloha kotvy kotvy relé "A" libovolná. Krátký přítah a opětovný odpad kotvy relé "A" při snižování napětí není na závadu. p) Při ϕ = 180, kódu I a U S = 240 V zvyšujeme signál U T 1/1 na maximum 180 V u FID 2 a 12 V u FID 3. Kotvy relé "A" i "B" musí zůstat odpadlé. r) Při U S = 180 V, kódu I a U T 1/1 v rozmezí 18 až 30 V u FID 2 a 1,4 až 2,5 V u FID 3 se rozpojí jeden z obvodů polarizačního proudu. Kotva relé "A" musí spolehlivě odpadnout. s) Kontrola necitlivosti přijímače na signál cizí frekvence 50 Hz u FID se provádí tímto způsobem : Napětí U S bude 180 V 73±2 Hz, fázový korektor se nastaví do polohy 1a-6b. Rušivý signál je klidový, jeho úrověň se postupně zvyšuje až na maximální hodnotu U T 1/1 = 9 V. V celém rozsahu 0 9 V nesmí dojít k přítahu kotvy relé "B". t) Podle potřeby se přezkouší činnost FID na umělém kolejovém obvodu. u) Izolační odpor FID nesmí být menší než 50 MΩ. Měří se při napětí 500 V. v) Naměřené hodnoty se zapíší do Protokolu o závěrečném měření " Vzor 1/4 ". 21. a 22. Neobsazeno 20

22 Tabulka č. 2 Tabulka elektrických parametrů FID 2, FID 3 F I D 2 F I D 3 Dovolené provozní napětí V V Maximální příkon 50 VA 55 VA Vstupní impedance T1 1-2 měřená při U T 1/ Ω 75 o 80 V 10 Ω 75 o 5 V U P při U S = 220 V 2,5 3,6 V 2,2 2,9 V U D při U T 1/1 = 0 V, U S = 220 V 0 ±0,1 V 0 ±0,1 V U A, U B při U T 1/1 = 0 V, U S = 220 V 1 V 1 V U R při U S = 220 V při korektoru U D při U S = 220 V, ϕ = 0 při U T 1/1 Kotva relé A i B musí přitáhnout při U T 1/1, f = 0,9 i/m = 0,7, ϕ = 0 U S = 220 V Kotva relé A i B musí odpadnout při U T 1/1, f = 0,9 i/m = 0,7, ϕ = 0 U S = 180 V V 1a - 5b 2,4 2,7 V 18 V V 1a - 6b 1,9 2,3 V 1,4 V V 0,9 1,1 V 6,3 V *) 7,0 V 0,4 V *) 0,55 V Kotva relé B musí odpadnout při U T 1/1, U S = 180 V, ϕ = 0, signál klidový Kotva relé A i B nesmí přitáhnout při U T 1/1, U S = 240 V, ϕ = 180 kód I Při kódu II, III, IV musí kotva relé B přitáhnout při vstupním napětí U T 1/1 max. 2 V 0,2 V V 0,5 12 V 25 V 1,4 V *) hodnoty měřené na relé s lehkou kotvou před úpravou FID na relé s těžkou kotvou 21

23 Kapitola III Dvoufázový bezkontaktní přijímač DBP Kolejový přijímač DBP-2 umožňuje provozování kolejových obvodů s vyšší šuntovou citlivostí a vyšší citlivostí na lom kolejnice popř. provoz kolejových obvodů na mourem znečištěném kolejovém svršku. ZL 32/79-SZ č.v a ZL 16/82-SZ změna a) k ZL 32/79-SZ ZL 16/86-SZ č.v c, d 24. Sortiment zařízení DBP-2 č.v a pro signální kmitočet 50 Hz DBP-2 č.v c pro signální kmitočet 75 Hz DBP-2 č.v d pro signální kmitočet 275 Hz DBP-2 č.v b pro signální kmitočet 50, 75, 275 Hz 25. Dokumentace potřebná pro opravu DBP-2 č.v a : TP AŽD 180/79 Dvoufázový bezkontaktní přijímač DBP-2 T Technický popis DBP-2 Z Zkušební předpis DBP-2 Související dokumentace k DBP-2 č.v a : M Pokyny pro montáž DBP-2 O Pokyny pro obsluhu a údržbu DBP-2 P Pokyny pro projektování DBP-2 Dokumentace potřebná pro opravu DBP-2 č.v c,d TP AŽD 238/85 Dvoufázový bezkontaktní přijímač DBP-2 T c Technický popis DBP-2 Z b Zkušební předpis DBP-2 Z c Zkušební předpis DBP-2 Z d Zkušební předpis DBP-2 Související dokumentace k DBP-2 č.v c,d : M c Pokyny pro montáž DBP-2 O c Pokyny pro obsluhu a údržbu DBP-2 P c Pokyny pro projektování DBP-2 22

24 Tabulka č. 4 Tabulka parametrů DBP-2 čv a čv c čv d 50 Hz 75 Hz 275 Hz 75 Hz 275 Hz U P [ V ] 25 1) 25 2) 25 1) 25 2) 28 1) 30 2) 25 3) 28 4) U o [ V ] 21,25 21,25 23,8 21,25 23,8 U b [ V ] Z P [ Ω ] 2350 ± ± ± ± ±1050 ϕ P [ o ] 69 ±3 70 ±4 34 ±2 74 ±8 36 ±4 Z m [ Ω ] 4800 ± ± ± ± ±800 ϕ m α i [ o ] 34 ±2 32 ±2 60 ±4 37 ± [ o ] 0 ± 3 U m [ V ] 220 U w [ V ] 24 t PP [ s ] 1,2 t PZ [ s ] 0,5 t o [ s ] 0, ) pro teploty -15 C až +70 C 2) pro teploty -25 C až +70 C 3) pro teploty -25 C až +70 C 4) pro teploty -10 C až +35 C Tolerance napětí UP, Uo se vztahují k jmenovitým hodnotám Um, Uw; vstupní impedance se meří při Um = 220 ±2 V. 23

25 Význam značek pro tabulku elektrických parametrů DBP-2 U P - napětí spolehlivé činnosti U o - napětí spolehlivé nečinnosti U b - napětí dovoleného trvalého přetížení Z p - velikost vstupní impedance kolejového systému (Tabulka č. 4) ϕ p - argument vstuní impedance kolejového systému Z m - velikost vstupní impedance místního systému ϕ m - argument vstupní impedance místního systému α i - ideální fázový úhel (měřený od UP k Um ) U m - místní napětí U w - pomocné napětí t pp - doba reakce na vybuzení přijímače při přerušení propojky svorek t pz - doba reakce na vybuzení příjímače při zkratování propojky svorek t o - doba reakce přijímače po odpojení kolejového napětí při přerušení propojky svorek Zkouška zařízení : Zkouška DBP-2 č.v a vyráběného do roku 1985 se provádí podle zkušebního předpisu Z b, výrobky DBP-2 č.v c, podle zkušebního předpisu Z c,d na zkušebním přípravku "A". Zkušební metoda spočívá v ověření funkce DBP-2, představovaného zkušebním prvkem, přičemž jedna z DPS je normálová (zaručeně dobrá) a druhá zkoušená. Je-li zkoušená DPS v pořádku, přitáhne po připojení všech potřebných napětí kotva výstupního relé. 24

26 27. U DBP-2 č.v a se provádějí tyto zkoušky : ČD T115/4 - Účinnost od a) Zkouška nastavení desek Ds 12 (diskriminátor) podle bodu III.1 až III.6. b) Kompletace a zkoušení DBP-2 podle bodu IV.1 až IV.3. Teplotní stabilizace Nastavení diskriminátoru Nastavení citlivosti c) Měření funkčních parametrů podle bodu V.1 až V.7. Měření koeficientu vypnutí Měření doby přítahu a odpadu Měření impedance kolejového systému Měření impedance místního systému Kontrola přetížení Měření při kódech LVZ Kontrola fázové citlivosti d) Zkouška elektrické pevnosti podle bodu VI.1 Zkouška izolačního odporu podle bodu VI U DBP-2 č.v c,d se provádějí zkoušky : a) Zkouška nastavení desek Ds 78, Ds 79, 80 podle bodů III.1 a III.2. b) Kompletace a zkoušení DBP-2 podle bodu IV.1 až IV.3. Teplotní stabilizace Nastavení diskriminátoru Nastavení citlivosti pro "c" Nastavení citlivosti pro "d" c) Měření funkčních parametrů podle bodu V.1 a V.2. Kontrola přetížení Kontrola fázové citlivosti d) Zkoušky elektrické pevnosti a izolačního odporu podle bodu VI.1. a VI Závěrečné úkony : Výsledky zkoušek podle bodu e) a naměřené elektrické hodnoty se zapíší do Protokolu o závěrečném měření " Vzor č.2/4 ". 30. a 31. Neobsazeno 25

27 V z o r č.2/4 Protokol o závěrečném měření DBP-2 /formát A6 přední strana / Číslo Výrobní Zařízení - typ lístku číslo rok Opravil Dne Přezkoušel Dne Poznámka Spotřeba materiálu Označení ks Název Jed - notka U P [ V ] U o [ V ] Z p [ Ω ] ϕ p [ o ] Z m [ Ω ] Změřená hodnota Parametr Název Jed - notka / zadní strana / Změřená hodnota ϕ m [ o ] 26

28 Kapitola IV ČD T115/4 - Účinnost od Anulační soubor elektronický - ASE 32. Anulační soubor elektronický (dále jen ASE) je zařízení, které vyhodnocuje průjezd vlaku v malém prostorovém úseku. A. ASE 2, ASE Z hlediska frekvence napájecího napětí rozdělujeme ASE na typ : a) ASE 2 - frekvence napájecího napětí 50 Hz. b) ASE 3 - frekvence napájecího napětí 73±2 Hz. 34. ASE se skládá ze dvou částí, které jsou zároveň i konstrukčními celky a tyto se odděleně opravují a měří : a) Výměnná panelová jednotka - elektronická část. b) Napájecí část a indikační relé A, B. Výměnná panelová jednotka (dále jen VPJ) je stejná pro ASE 2 a ASE Postup při opravě : Před vlastní opravou se sejme kryt, vyjme VPJ a celkově očiští vnitřní částí. 36. Oprava a měření napajecí části : a) Změří se kapacity filtračních elektrolytických kondezátorů C2, C3. b) Odkryjí a vyčiští se relé "A" a "B", případně vymění vadné součásti. c) Provede se mechanická justáž kontaktů a nastaví se tak, aby jejich spoluchod byl viditelný. d) ASE se připojí konektory k měřícímu stolu a zasune pomocná panelová jednotka na místo původní VPJ a připojí měřící lišta. e) Nastaví se přítah kotvy relé A i B v mezích 0,4 0,44 V. Tento přítah se jemně upraví změnou tlaku per v povolených mezích. f) Zkontroluje se, případně seřídí odpad kotvy v mezích napětí 0,13 0,15 V. Nastavení se provede šroubkem v kotvě relé. g) Změří se hodnoty anodového napětí Ua a proudu Ia, žhavícího napětí U Ž a proudu I Ž. Tyto jsou uvedeny v Tabulce elektrických hodnot č.3. Správné hodnoty Ua a U Ž se nastaví volbou vhodných odboček na napájecím transformátoru TR 1, 27

29 případné jemné nastavení Ua se dosáhne změnou hodnoty odporu R4. h) Přezkouší se správná činnost stabilizátoru změnou napájecího napětí. i) Překontroluje se správná hodnota napájecí pojistky (0,5 A) a změří se příkon. Změří se izolační odpor vinutí napájení transformátoru při napětí 500 V proti kostře. Hodnota nesmí být menší než 50 MΩ. j) Zkontroluje se správná činnost zapojení tlačítka anodového napětí "T". k) ASE se odpojí od měřícího stolu a zakrytují se relé. l) Zkontroluje se správnost ukostření napájecí části na svorku K Oprava a měření výměnné panelové jednotky : a) Odkrytuje se VPJ a přezkouší správné hodnoty pojistek ( 1 A ). b) Změří se statické hodnoty elektronek na měřiči elektronek. Elektronky, které vykazují statické hodnoty nižší než 50 % hodnot stanovených katalogem se vymění. c) Změří se elektrolytické katodové kondenzátory. Jejich hodnota nesmí poklesnout pod 30 µf. d) Panelová jednotka se připojí konektorem k měřícímu stolu a nastaví se U S = 210 V. e) Změří se a případně nastaví jádrem cívky L1 frekvence 50±5 khz. f) Potenciometry P1I, P1II se vytočí na maximum a změří se napětí U RA, U RB při šuntovaném kolejovém obvodu. Napětí na obou relé musí být stejné a nesmí být nižší než 0,8 V. g) Napětí na volném kolejovém obvodu musí být nejméně 6 x menší než na obvodu obsazeném. h) Naměřené hodnoty se zapíší do Protokolu o závěrečném měření ( Vzor č. 1/4 ). B. ASE 2T, ASE 3T 38. Oprava a měření napájecí části ASE 2T, ASE 3T. a) Změří se kapacity filtračních elektrolytů C2,C3. b) Odkryjí a vyčistí se relé A a B, případně se výmění vadné součásti. c) Najustují a nastaví se kontakty se tak, aby jejich spoluchod byl viditelný. d) ASE se připojí konektory k měřícímu stolu, zasune se pomocná panelová jednotka na místo původní VPJ a připojí se měřící lišta. e) Nastaví se přítah kotvy relé A i B v mezích 0,4 0,44 V a případně se jemně upraví změnou tlaku per v povolených mezích tolerance. f) Zkontroluje se a případně šroubkem na kotvě seřídí napětí odpadu v mezích 0,13 0,15 V. g) Přeměří se a nastaví změnou hodnoty odporu R4 stejnosměrné napájecí napětí pro elektrickou část na svorkách U a, v rozmezí 200 ±3V. 28

30 h) Změnou napájecího napětí se přezkouší správná činnost stabilizátoru. i) Zkontroluje se správná hodnota pojistky napájecí 0,5 A a změří příkon. Změří se izolační odpor napájení transformátoru při napětí 500 V proti kostře. Hodnota nesmí být menší než 50 MΩ. Dále se změří izolační odpor chladičů výkonových transistorů proti kostře, nesmí být menší než 10 MΩ. j) Zkontroluje se správná činnost zapojení tlačítka napětí T. k) Odpojí se ASE od měřícího stolu a zakryjí relé. l) Zkontroluje se správnost ukostření napájecí části na svorku K Oprava a měření výměnné panelové jednotky ASE 2T, ASE 3T. a) Odkrytuje se VPJ a prověří hodnoty pojistek. b) Změří se elektrolytické kondenzátory. Jejich hodnota nesmí poklesnout pod jmenovitou hodnotu v rámci tolerance. c) Panelová jednotka se připojí konektorem k měřícímu stolu a nastaví se U S = 210 V. d) Změří se, případně nastaví jádrem cívky L1 frekvence 50 ±5 khz. e) Potenciometry R19, R20 se nastaví buzení střídavou složkou signálu oscilátoru tak, aby na obou relé A, B při šuntování byla hodnota napětí stejná a v rozmezí 0,8 0,9 V. f) Napětí na volném kolejovém obvodu musí být 6 x menší než na obvodu obsazeném. g) Naměřené hodnoty se zapíší do Protokolu o závěrečném měření ( Vzor č. 1/4 ) s tím, že položky ve sloupci U Ž a I Ž se proškrtnou. 40. Neobsazeno 29

31 Tabulka č. 3 Tabulka elektrických parametrů ASE ASE 2, ASE 3 ASE 2T, ASE 3T hodnoty : hodnoty : Měření napájecí části : Provozní napětí U S U a při U S = 210 V I a při U S = 210 V U Ž při U S = 210 V I Ž při U S = 210 V Kontrola činnosti stabilizátoru : od U S = 180 do 240 V V V 200 ± 3 V 200 ± 3 V 64 ma ± 10 % , 6,3 V 06, ,6 A ± 10 % max. změna U a = 10 V Měření výměnné panelové jednotky : UR A při šuntovaném kolejovém obvodu UR B při šuntovaném kolejovém obvodu UR A, UR B při volném kolejovém obvodu 0,8 0,9 V 0,8 0,9 V nejméně 6x menší než napětí na obsazeném kolejovém obvodu Napětí přítahu Napětí odpadu Hodnoty relé A a B : 0,4 0,44 V 0,13 0,15 V Kontrola kmitočtu oscilátoru : 50 ± 5 khz 30

32 V z o r č. 1/4 Protokol o závěrečném měření KAV, FID, ASE Číslo Výrobní Zařízení - typ lístku číslo rok / formát A6 přední strana / Opravil Dne Přezkoušel Dne Poznámka Spotřeba materiálu Označení ks / zadní strana / KAV U S = 240V U S = 180V U S = 240V U S = 180V U S = 180V vstupní proud ( A ) α f α f proud šuntem 0,06 Ω při signálu ( mv ) proud šuntem 0,004 Ω při signálu ( mv ) F I D U S = 180V U S = 240V U S = 220V odpad A B α = 0,7 f = 0,9 ( V ) přítah A B α = 0,7 f = 0,9 ( V ) U r ( V ) U A f = 0,9 (V) α = 0,7 U B f = 0,9 (V) α = 0,7 U D ( V= ) U p1 ( V= ) U pp2 ( V= ) A S E ---- U RA U RB R A R B U a I a U ž I ž kol.obvod kol.obvod (V) (V) (V) (ma) volný obsaz volný obsaz přit. odp. přit. odp. 31

33 32

34 41. ZL 10/87-SZ a) Dokumentace potřebná pro opravu : AŽD 243/85 Anulační soubor elektronický ASE 4 T Technický popis ASE 4 Z Zkušební předpis ASE 4 T Technický popis Přípravek na zkoušení souboru ASE 4 b) Související dokumentace : Směrnice pro použití ASE 4 k vybavování jízdní cesty ( ZL 2/67-SZ ) Pokyny pro použití ASE 4 k vybavování jízdní cesty ( ZL 15/88-SZ ) c) Měřené elektrické hodnoty kompletního souboru ASE 4 : d) Zkouška zařízení : Zkoušky se provádí podle zkušebního předpisu výrobce Z : da) zkouška desky doladění podle bodu 1. db) zkouška desky zesilovače podle bodu 2. dc) zkouška desky elektroniky podle bodu 3. dd) zkouška desky napájení podle bodu 4. de) zkouška kompletního souboru ASE 4 podle bodu 5. Výsledek zkoušek se zapíše do Protokolu o závěrečném měření ( Vzor č. 1/4 ) s tím, že položky ve sloupci Ia, R A, R B se proškrtnou a proud I S se uvede při šuntovaném kanálu A nebo B pro U S = 24 Vss. e) Kontrola relé : Ověří se správnost typu osazených výstupních relé podle TP. Výměnná lhůta relé nesmí končit do 5 měsíců po ukončení opravy. 33

35 Tabulka č.5 Tabulka elektrických parametrů ASE 4 (pro U S = 24 V) deska číslo výkresu Ds 10 Napájecí ss napětí (Us) V 24 Ds 10 Ds 8 Výstupní ss napětí stabilizátoru při změně napájecího napětí od 20 V do 40 V (Ua) V 12 ± 0,4 Hodnota ss napětí na svorkách A a B při šuntu 0,06 Ω ( UA, UB ) V 1,05 1, Ds 8 Poměr napětí při šuntovaném kolejovém obvodu a při volném kolejovém obvodu : 1:5 1:3,5 Ds 9 Nastavení pracovního bodu integrovaného zesilovače MDA 2020 V 6 ± 0,5 Ds 9 Výstupní st napětí V 2 Ds 9 Kontrola kmitočtu k Hz 51 ± 0,2 Ds 7 Izolační odpor při 500 V; minimálně M Ω 20 Ds 7 Elektrická pevnost kv 2 34

36 42. Všeobecně : U všech popisovaných zařízení se před uzavřením překontrolují všechna pájená místa a zajistí nastavení regulačních členů lakem. Soubory se zakrytují a opatří bezpečnostním závěrem a kontrolním štítkem. 43. Neobsazeno 35

37 44. Neobsazeno 36

38 Neobsazeno 37

39 Kapitola V Automatický dobíječ RPB 47. Automatický nabíječ RPB ZL 10/78-SZ č.v a 48. Dokumentace potřebná pro opravu : TP AŽD 257/87 Automatický nabíječ RPB T Technický popis automatického nabíječe RPB Z Zkušební předpis Tabulka č.6 Tabulka elektrických parametrů automatického nabíječe RPB Napájecí napětí Příkon 180 V 240 V / 50 Hz max. 65 VA Výstupní stejnosměrné napětí (pro baterii 40 V) = 50 V ± 5 % (pro baterii 60 V) = 72 V ± 5 % Elektrická pevnost obvodů sítě Elektrická pevnost ostatních obvodů Izolační odpor mezi živými částmi a kostrou 4 kv 2 kv min. 20 MΩ Neobsazeno 38

40 Kapitola VI Regulátor dobíječů RD Zařízení reguluje činnost dobíječů vyrobených bez vlastního řídícího systému v závislosti na napětí dobíjené baterie. 52. Dokumentace potřebná pro opravu : ZL 11/86-SZ Regulátor dobíječů RD-1 TP SZd HK 3/83 Technické podmínky pro regulátor dobíječů RD-1 T Technický popis a návod k obsluze / regulátoru dobíječů RD-1 / S a,b,c Schéma zapojení Z Zkušební a nastavovací předpis RD-1 Regulované hodnoty napětí Typ regulátoru RD-1/12 RD-1/24 RD-1/28 č.v a č.v b č.v c Jmenovité napětí baterie 12 V 24 V 28 V + 05, Vypnutí nabíjení při 16 V 05, Zapnutí nabíjení , 05, V , V 37 05, V , V 32 05, V Signalizace poklesu napětí při 13 V 25 V 29 V 39

41 Tabulka č.7 Tabulka elektrických parametrů regulátoru dobíječů RD-1 Efektivní hodnota střídavého napětí na bezkontaktním spínači regulátoru Maximální efektivní hodnota spínacího proudu Kmitočet spínacího proudu Maxim. příkon stejnosměrné části regulátoru Výstupní signalizace - maxim. výstupní proud Izolační odpor : -mezi síťovými svorkami regulátoru a kostrou - mezi přívody od baterie, výstupy kontrolního obvodu a kostrou - mezi síťovými svorkami regulátoru, přívody od baterie a výstupy kontrolního obvodu Elektrická pevnost : - mezi síťovými svorkami regulátoru a kostrou - mezi přívody od baterie, výstupy kontrolního obvodu a kostrou - mezi síťovými svorkami regulátoru, přívody od baterie a výstupy kontrolního obvodu V 5 A Hz 2,5 W 0,3 A 20 MΩ 10 MΩ 10 MΩ 2 kv 4 kv 4 kv 53. až 55. Neobsazeno 40

42 41 ČD T115/4 - Účinnost od

43 ČÁST TŘETÍ ZÁVĚREČNÁ USTANOVENÍ A. SEZNAM TABULEK A VZORŮ PROTOKOLŮ K PŘEDPISU T 115/4 VÝMĚNNÉ DÍLY UAB, RPB, DBP-2 a RD-1 číslo: název dílu: strana: 1 Tabulka elektrických parametrů KAV 2, KAV Tabulka elektrických parametrů FID 2, FID Tabulka elektrických parametrů ASE 2, ASE 3, ASE 2T, ASE 3T 30 4 Tabulka parametrů DBP Tabulka elektrických parametrů ASE Tabulka elektrických parametrů aut. nabíječe RPB 37 7 Tabulka elektrických parametrů regulátoru dobíječů RD Protokol o závěrečném měření KAV, FID, ASE Vzor č. 1/ Protokol o závěrečném měření DBP-2 Vzor č. 2/

44 43 ČD T115/4 - Účinnost od

45 B. SEZNAM SOUVISEJÍCÍCH PŘEDPISŮ, NOREM, TECHNICKÝCH PODMÍNEK A ZAVÁDĚCÍCH LISTŮ - J2P ZKUŠEBNÍ PŘEDPIS a technický popis KAV Z J2P ZKUŠEBNÍ PŘEDPIS a technický popis FID Z TPF /66 Technické podmínky pro KAV a FID - TPF /66 Technické podmínky pro ASE - J2P Zkušební předpis a technický popis ASE /ASE 2,3/ - T Technický popis automatického nabíječe RPB - TP AŽD 257/87 Automatický nabíječ RPB - TP SZd HK 3/83 Technické podmínky pro regulátor dobíječů RD-1 - T Technický popis a návod k obsluze pro regulátor dobíječů RD-1 - ZL 15/66-SZ Kodér-automatický vysílač, Fázový indikátor-dekodér - ZL 18/66-SZ Anulační soubor elektronický - ZL 32/79-SZ Dvoufázový bezkontaktní přijímač DBP-2 - ZL 16/82-SZ změna a) k ZL 32/79-SZ - ZL 11/86-SZ Regulátor dobíječů RD-1 - ZL 16/86-SZ Dvoufázový bezkontaktní přijímač DBP-2 - ZL 10/87-SZ Anulační soubor ASE 4 - ZL 10/88-SZ Automatický nabíječ RPB Doporučená literatura: - Liniový vlakový zabezpečovač LS II, LS III, LS IV Ing. Zbyněk Macoun, Ing. Bohumil Nádvorník 44
