1 DVEŘE A OKNA

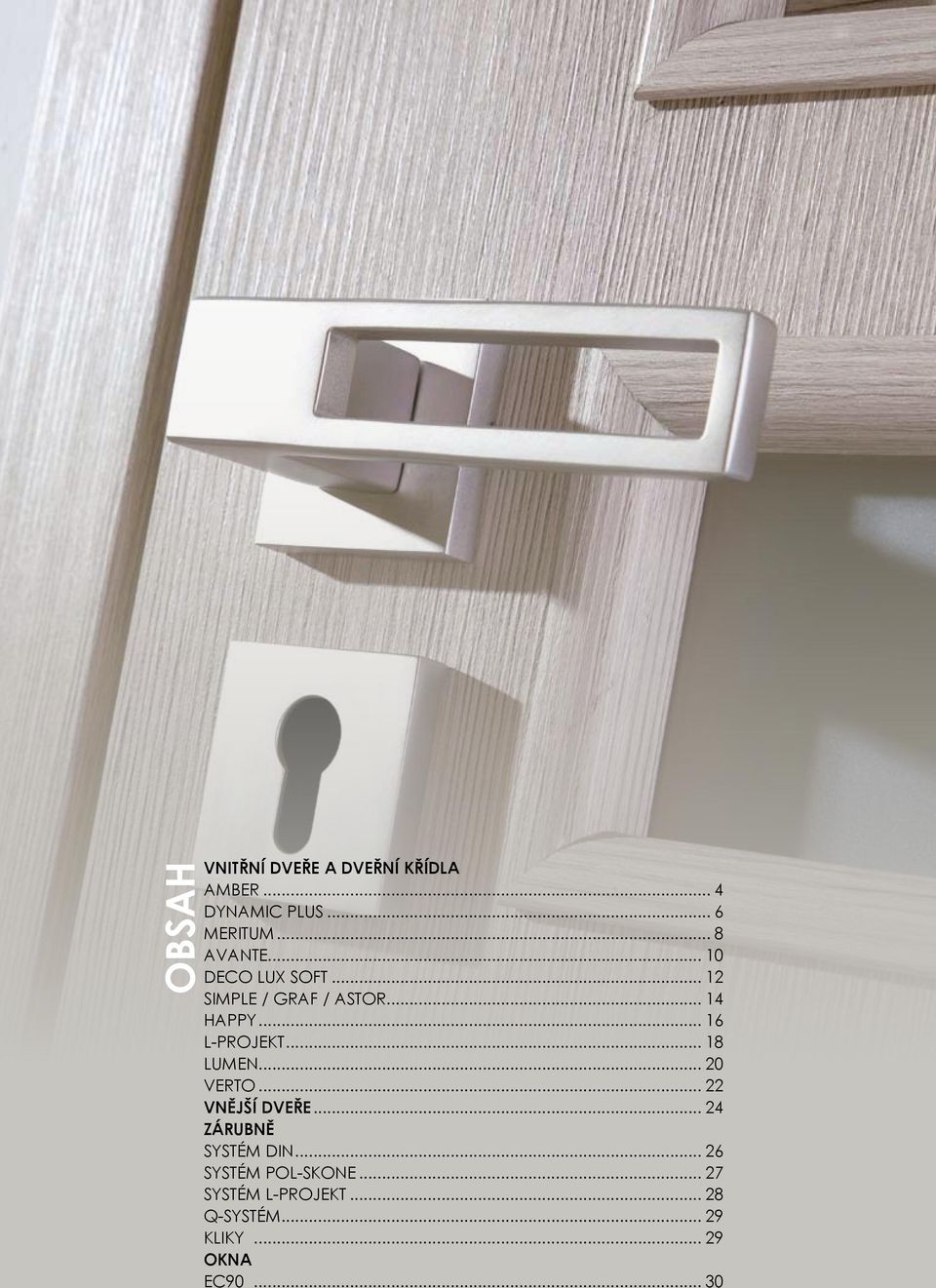

2 OBSAH VNITŘNÍ DVEŘE A DVEŘNÍ KŘÍDLA AMBER... 4 DYNAMIC PLUS... 6 MERITUM... 8 AVANTE DECO LUX SOFT SIMPLE / GRAF / ASTOR HAPPY L-PROJEKT LUMEN VERTO VNĚJŠÍ DVEŘE ZÁRUBNĚ SYSTÉM DIN SYSTÉM POL-SKONE SYSTÉM L-PROJEKT Q-SYSTÉM KLIKY OKNA EC

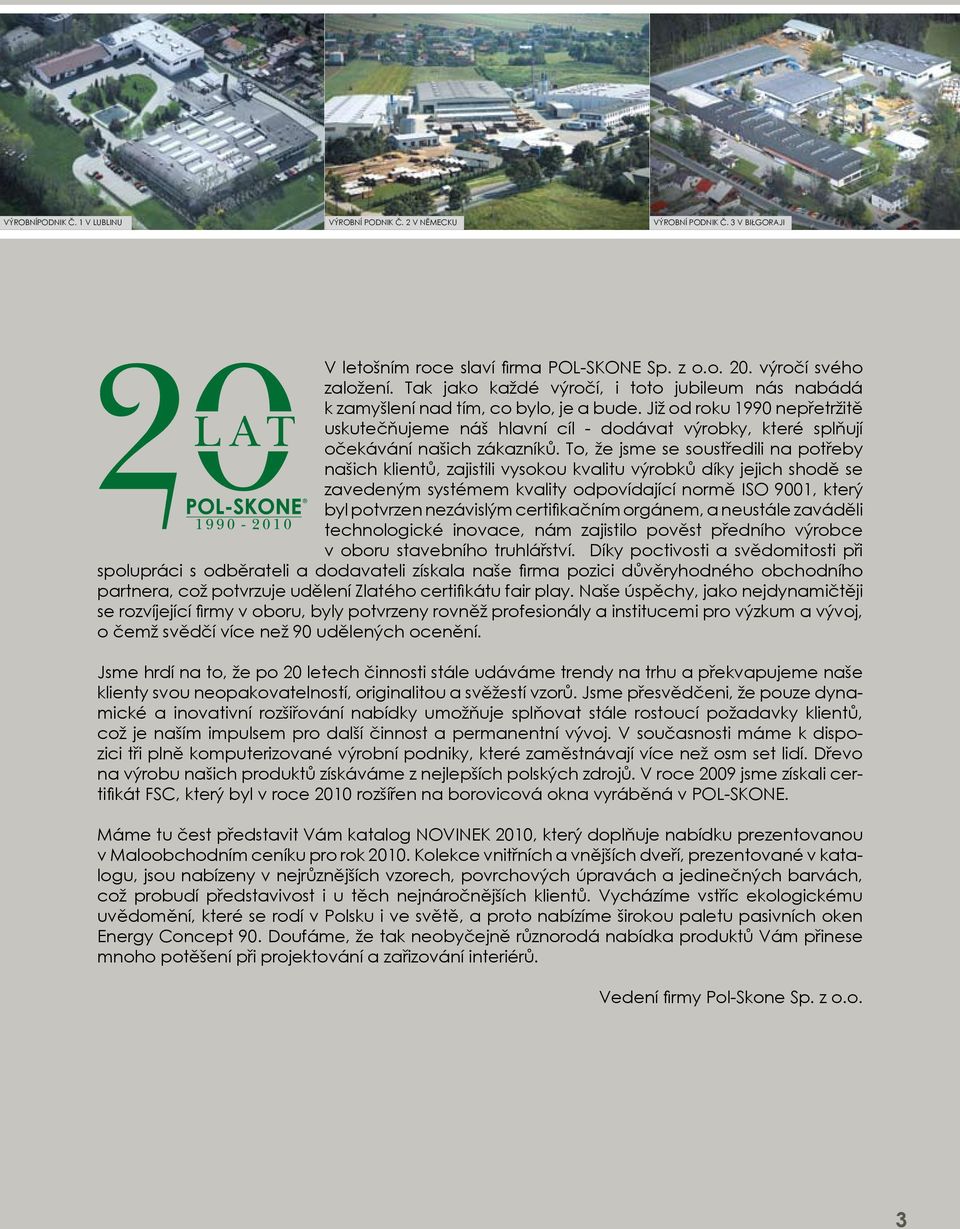

3 VÝROBNÍPODNIK Č. 1 V LUBLINU VÝROBNÍ PODNIK Č. 2 V NĚMECKU VÝROBNÍ PODNIK Č. 3 V BIŁGORAJI V letošním roce slaví firma POL-SKONE Sp. z o.o. 20. výročí svého založení. Tak jako každé výročí, i toto jubileum nás nabádá k zamyšlení nad tím, co bylo, je a bude. Již od roku 1990 nepřetržitě uskutečňujeme náš hlavní cíl - dodávat výrobky, které splňují očekávání našich zákazníků. To, že jsme se soustředili na potřeby našich klientů, zajistili vysokou kvalitu výrobků díky jejich shodě se zavedeným systémem kvality odpovídající normě ISO 9001, který byl potvrzen nezávislým certifikačním orgánem, a neustále zaváděli technologické inovace, nám zajistilo pověst předního výrobce v oboru stavebního truhlářství. Díky poctivosti a svědomitosti při spolupráci s odběrateli a dodavateli získala naše firma pozici důvěryhodného obchodního partnera, což potvrzuje udělení Zlatého certifikátu fair play. Naše úspěchy, jako nejdynamičtěji se rozvíjející firmy v oboru, byly potvrzeny rovněž profesionály a institucemi pro výzkum a vývoj, o čemž svědčí více než 90 udělených ocenění. Jsme hrdí na to, že po 20 letech činnosti stále udáváme trendy na trhu a překvapujeme naše klienty svou neopakovatelností, originalitou a svěžestí vzorů. Jsme přesvědčeni, že pouze dynamické a inovativní rozšiřování nabídky umožňuje splňovat stále rostoucí požadavky klientů, což je naším impulsem pro další činnost a permanentní vývoj. V současnosti máme k dispozici tři plně komputerizované výrobní podniky, které zaměstnávají více než osm set lidí. Dřevo na výrobu našich produktů získáváme z nejlepších polských zdrojů. V roce 2009 jsme získali certifikát FSC, který byl v roce 2010 rozšířen na borovicová okna vyráběná v POL-SKONE. Máme tu čest představit Vám katalog NOVINEK 2010, který doplňuje nabídku prezentovanou v Maloobchodním ceníku pro rok Kolekce vnitřních a vnějších dveří, prezentované v katalogu, jsou nabízeny v nejrůznějších vzorech, povrchových úpravách a jedinečných barvách, což probudí představivost i u těch nejnáročnějších klientů. Vycházíme vstříc ekologickému uvědomění, které se rodí v Polsku i ve světě, a proto nabízíme širokou paletu pasivních oken Energy Concept 90. Doufáme, že tak neobyčejně různorodá nabídka produktů Vám přinese mnoho potěšení při projektování a zařizování interiérů. Vedení firmy Pol-Skone Sp. z o.o. 3

4 AMBER 4 TECHNICKÝ POPIS AMBER KONSTRUKCE KŘÍDLA: - polodrážkový systém - dřevěný rám obložený dvěma hladkými HDF deskami s povrchem ECO TOP, výplň tvoří stabilizační vrstva se strukturou medová plástev ; - svislé dýhování, panely vzor A, B, C svislé dýhování; panely vzor D, E, F vodorovné dýhování KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové šroubované ( ks; 90 3 ks) ZASKLENÍ: - standard: ornamentní sklo point-s o tloušťce 4mm u křídel v barevném provedení: buk bavaria, dub, calvados, malaga, kavkazský ořech, vlašský ořech, japonská višeň - s ohledem na bezpečnost používání doporučuje výrobce použít kalené sklo - verze AS4, BS2 DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: výplň z děrované nebo plné dřevotřískové desky; čepové šroubované nastavitelné závěsy, třetí závěs v křídle ; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra; zasklení volitelným sklem a kruhovým průhledem - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 volitelně za příplatek 100, 110 (vzhled zasklení stejně jako u 90 ) - dvoukřídlé: viz str

5 A00 A01 AP4 AS4 APM4 ASM4 s polodrážkou C00 C01 C02 C03 D00 D01 D02 D03 s polodrážkou s polodrážkou E00 E01 E02 E03 E04 E05 BP2 BS2 s polodrážkou s polodrážkou F00 F01 F02 F03 F04 F05 F06 s polodrážkou ECO TOP dub buk bavaria calvados kavkazský ořech vlašský ořech japonská višeň malaga ECO TOP Ekologický povrch odolný proti otěru. Uvedené barvy se mohou lišit od skutečných odstínů. Může se vyskytnout rozdíl v odstínu křídel, zárubní a rámečků. JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE POSUVNÉ DVEŘE viz str. 28 ROZMĚR ZÁRUBNĚ cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou rozměr 100, 110 za příplatek doporučujeme nastavitelné zárubně: nastavitelná PLL-SKONE (ZZ), DIN (ZP) a pevné zárubně: pevná dřevěná a pevná z MDF; průřezy, schémata - viz str

6 DYNAMIC PLUS PLUS DYNAMIC 6 TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - polodrážkový systém - dřevěný rám obložený dvěma hladkými HDF deskami s povrchem TOP RESIST PLUS, výplň tvoří stabilizační vrstva se strukturou medová plástev KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové šroubované ( ks; 90 3 ks) ZASKLENÍ: - MALÉ SKLO, VELKÉ SKLO, 6 SKEL (DYNAMIC) - VERZE A, VERZE B, VERZE C, VERZE D (DYNAMIC VARIO) - standard DYNAMIC: ornamentní sklo (ornament bezbarvá kůra) nebo hladké (průhledné) sklo o tloušťce 4 mm - s ohledem na bezpečnost používání doporučuje výrobce použít kalené sklo (za příplatek) - vzor velké sklo (1D) - standard DYNAMIC VARIO: ornamentní sklo point-s o tloušťce 4mm - volba: jiné druhy zasklení DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: výplň z děrované nebo plné dřevotřískové desky; čepové šroubované nastavitelné závěsy, třetí závěs v křídle ; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra; zasklení volitelným sklem a kruhovým průhledem - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 volitelně za příplatek 100, 110 (vzhled zasklení stejně jako u 90 ) - dvoukřídlé: viz str

7 DYNAMIC PLUS 00 1M 1D S6 s polodrážkou DYNAMIC PLUS VARIO A1 B1 B2 B3 B4 s polodrážkou C1 C2 C3 D1 D3 s polodrážkou TOP RESIST PLUS bílá buk olše jabloň višeň venge TOP RESIST PLUS Povrch s vrstvou se zvýšenou odolností proti poškrábání a otěru. Uvedené barvy se mohou lišit od skutečných odstínů. Může se vyskytnout rozdíl v odstínu křídel, zárubní a rámečků. JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE POSUVNÉ DVEŘE viz str. 28 ROZMĚR ZÁRUBNĚ cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou rozměr 100, 110 za příplatek doporučujeme nastavitelné zárubně: nastavitelná PLL-SKONE (ZZ), DIN (ZP) a pevné zárubně: pevná dřevěná a pevná z MDF; průřezy, schémata - viz str

8 MERITUM 8 TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - polodrážkový systém - dřevěný rám obložený dvěma hladkými HDF deskami s povrchem GRAVISTONE, výplň tvoří stabilizační vrstva se strukturou medová plástev ; svislé dýhování, panely vodorovné MERITUM dýhování KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové ( ks; 90 3 ks) ZASKLENÍ: - standard: sklo matné bílé o tloušťce 4 mm u křídel v barevném provedení: latte, karmel - standard: sklo matné hnědé o tloušťce 4 mm u křídel v barevném provedení: čokoláda DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: výplň z děrované nebo plné dřevotřískové desky; čepové šroubované nastavitelné závěsy, třetí závěs v křídle ; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra; zasklení kruhovým průhledem - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 volitelně za příplatek 100, 110 (vzhled zasklení stejně jako u 90 ) - dvoukřídlé: viz str

9 BS0 BS1 BS2 BS3 s polodrážkou AP0 A00 A01 A02 A03 A04 A05 s polodrážkou GRAVISTONE latte karamel čokoláda GRAVISTONE Povrch s výraznou prostorovou strukturou přírodního dřeva se zvýšenou odolností proti mechanickému poškození. Uvedené barvy se mohou lišit od skutečných odstínů. Může se vyskytnout rozdíl v odstínu křídel, zárubní a rámečků. JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE POSUVNÉ DVEŘE viz str. 28 ROZMĚR ZÁRUBNĚ cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou rozměr 100, 110 za příplatek doporučujeme nastavitelné zárubně: nastavitelná PLL-SKONE (ZZ), DIN (ZP) a pevné zárubně: pevná dřevěná a pevná z MDF; průřezy, schémata - viz str

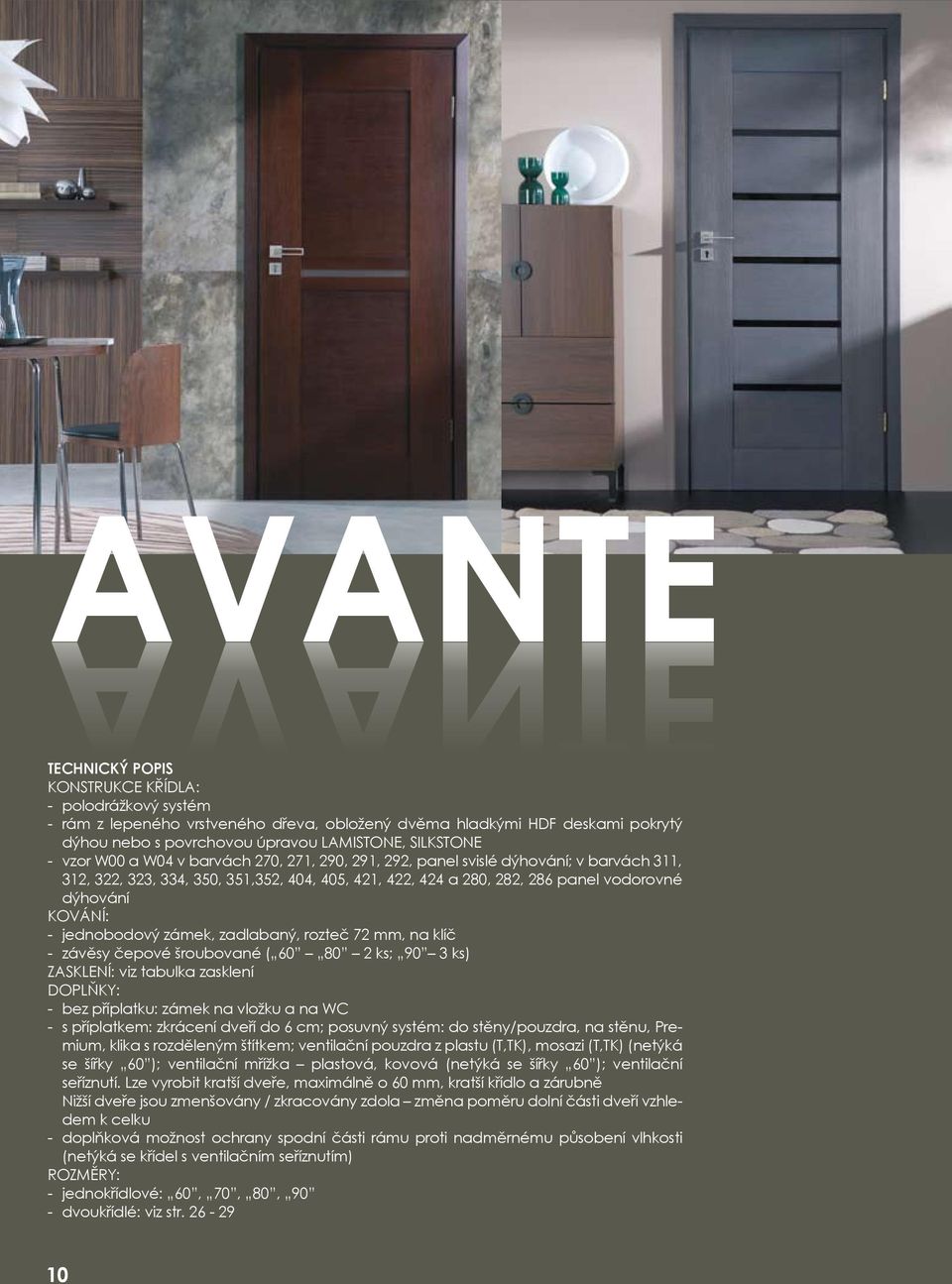

10 AVANTE AVANTE TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - polodrážkový systém - rám z lepeného vrstveného dřeva, obložený dvěma hladkými HDF deskami pokrytý dýhou nebo s povrchovou úpravou LAMISTONE, SILKSTONE - vzor W00 a W04 v barvách 270, 271, 290, 291, 292, panel svislé dýhování; v barvách 311, 312, 322, 323, 334, 350, 351,352, 404, 405, 421, 422, 424 a 280, 282, 286 panel vodorovné dýhování KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové šroubované ( ks; 90 3 ks) ZASKLENÍ: viz tabulka zasklení DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: zkrácení dveří do 6 cm; posuvný systém: do stěny/pouzdra, na stěnu, Premium, klika s rozděleným štítkem; ventilační pouzdra z plastu (T,TK), mosazi (T,TK) (netýká se šířky 60 ); ventilační mřížka plastová, kovová (netýká se šířky 60 ); ventilační seříznutí. Lze vyrobit kratší dveře, maximálně o 60 mm, kratší a zárubně Nižší dveře jsou zmenšovány / zkracovány zdola změna poměru dolní části dveří vzhledem k celku - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 - dvoukřídlé: viz str

11 W00 W01 W02 W03 W04 W05 s polodrážkou ZASKLENÍ AVANTE vzor Avante vzor 04 Avante vzor 01; 05 Avante vzor 02; 03 druh skla sklo tloušťka 6mm sklo tloušťka 4mm kalené sklo tloušťka 4mm barvy matné bílé matné hnědé grafit satén matné bílé matné hnědé grafit satén matné bílé 270 X X X matné hnědé 271 X X X 280 X X X 282 X X X 286 X X X 290 X X X 291 X X X 292 X X X 350 X X X 351 X X X 352 X X X 311 X X X 312 X X X 323 X X X 322 X X X 334 X X X 404 X X X 405 X X X 421 X X X 422 X X X 424 X X X grafit satén LAMISTONE* borovice patina borovice sépie vanilka h šafrán h ginger h SILKSTONE* dub royal ořech royal kaštan royal grafit marrone nero dýhované světlý dub limba dub palisandr dub rustical dub evropský dýhované RETRO tmavý ořech světlý ořech dýhované Cembro cappuccino mokka teak LAMISTONE Povrch s vrstvou chránící proti otěru a působení chemických prostředků. Tento povrch je doporučován pro veřejné budovy a používán v podmínkách intenzivního provozu dveří, např. v hotelích, kancelářích, SPA, plaveckých bazénech. SILKSTONE Povrch o charakteristice LAMISTONE, navíc s neopakovatelným efektem struktury pravého dřeva. Uvedené barvy se mohou lišit od skutečných odstínů. Vzhledem k přírodnímu charakteru dýh je možné, že se projeví jejich různé odstíny. *Může se vyskytnout rozdíl v odstínu křídel a zárubní. JEDNOKŘÍDLOVÉ DVEŘE cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou DVOUKŘÍDLÉ DVEŘE 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou POSUVNÉ DVEŘE viz str. 28 ZÁRUBNĚ doporučujeme nastavitelné zárubně: nastavitelná POL-SKONE (ZZ), DIN (ZP), Q-SYSTÉM a pevné zárubně: pevná dřevěná a pevná z MDF (netýká se dýhovaných křídel); průřezy, schémata - viz str

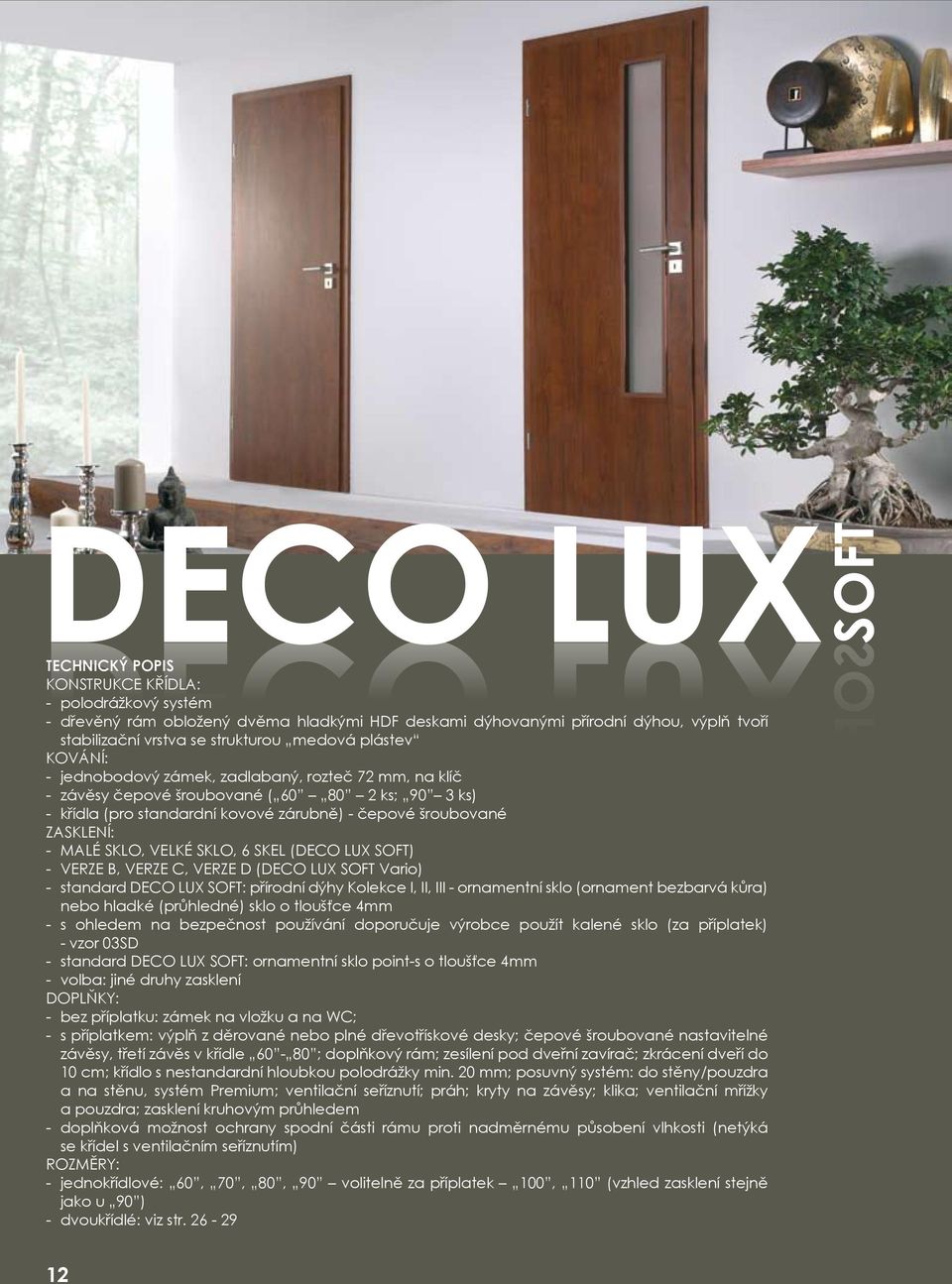

12 SOFT DECO LUX SOFT LUX DECO TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - polodrážkový systém - dřevěný rám obložený dvěma hladkými HDF deskami dýhovanými přírodní dýhou, výplň tvoří stabilizační vrstva se strukturou medová plástev KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové šroubované ( ks; 90 3 ks) - křídla (pro standardní kovové zárubně) - čepové šroubované ZASKLENÍ: - MALÉ SKLO, VELKÉ SKLO, 6 SKEL (DECO LUX Soft) - VERZE B, VERZE C, VERZE D (DECO LUX SOFT Vario) - standard DECO LUX Soft: přírodní dýhy Kolekce I, II, III - ornamentní sklo (ornament bezbarvá kůra) nebo hladké (průhledné) sklo o tloušťce 4mm - s ohledem na bezpečnost používání doporučuje výrobce použít kalené sklo (za příplatek) - vzor 03SD - standard DECO LUX Soft: ornamentní sklo point-s o tloušťce 4mm - volba: jiné druhy zasklení DOPLŇKY: - bez příplatku: zámek na vložku a na WC; - s příplatkem: výplň z děrované nebo plné dřevotřískové desky; čepové šroubované nastavitelné závěsy, třetí závěs v křídle ; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra; zasklení kruhovým průhledem - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 volitelně za příplatek 100, 110 (vzhled zasklení stejně jako u 90 ) - dvoukřídlé: viz str

13 DECO LUX SOFT SM 02 SM 01 SD 03 SD 01 S6 02 S6 s polodrážkou DECO LUX SOFT Vario B1 B2 B3 B4 C1 C2 C3 D1 D3 s polodrážkou dýhované NOVINKA světlý dub limba dub palisandr dub rustical třešeň buk ořech evropský javor dub evropský turecký ořech JEDNOKŘÍDLOVÉ DVEŘE cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou DVOUKŘÍDLÉ DVEŘE 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou POSUVNÉ DVEŘE viz str. 28 ROZMĚR rozměr 100, 110 za příplatek ZÁRUBNĚ doporučujeme nastavitelné zárubně: nastavitelná POL-SKONE DECO INVEST SM 02 SM 01 SD 02 SD SADA DECO INVEST nastavitelná zárubeň SYSTÉM DIN ZP3 SADA = KŘÍDLO + NASTAVITELNÁ ZÁRUBEŇ ZP3 SYSTÉM DIN SUPER CENA dýhované světlý dub limba buk dub evropský Uvedené barvy se mohou lišit od skutečných odstínů. Vzhledem k přírodnímu charakteru dýh je možné, že se projeví jejich různé odstíny. 13

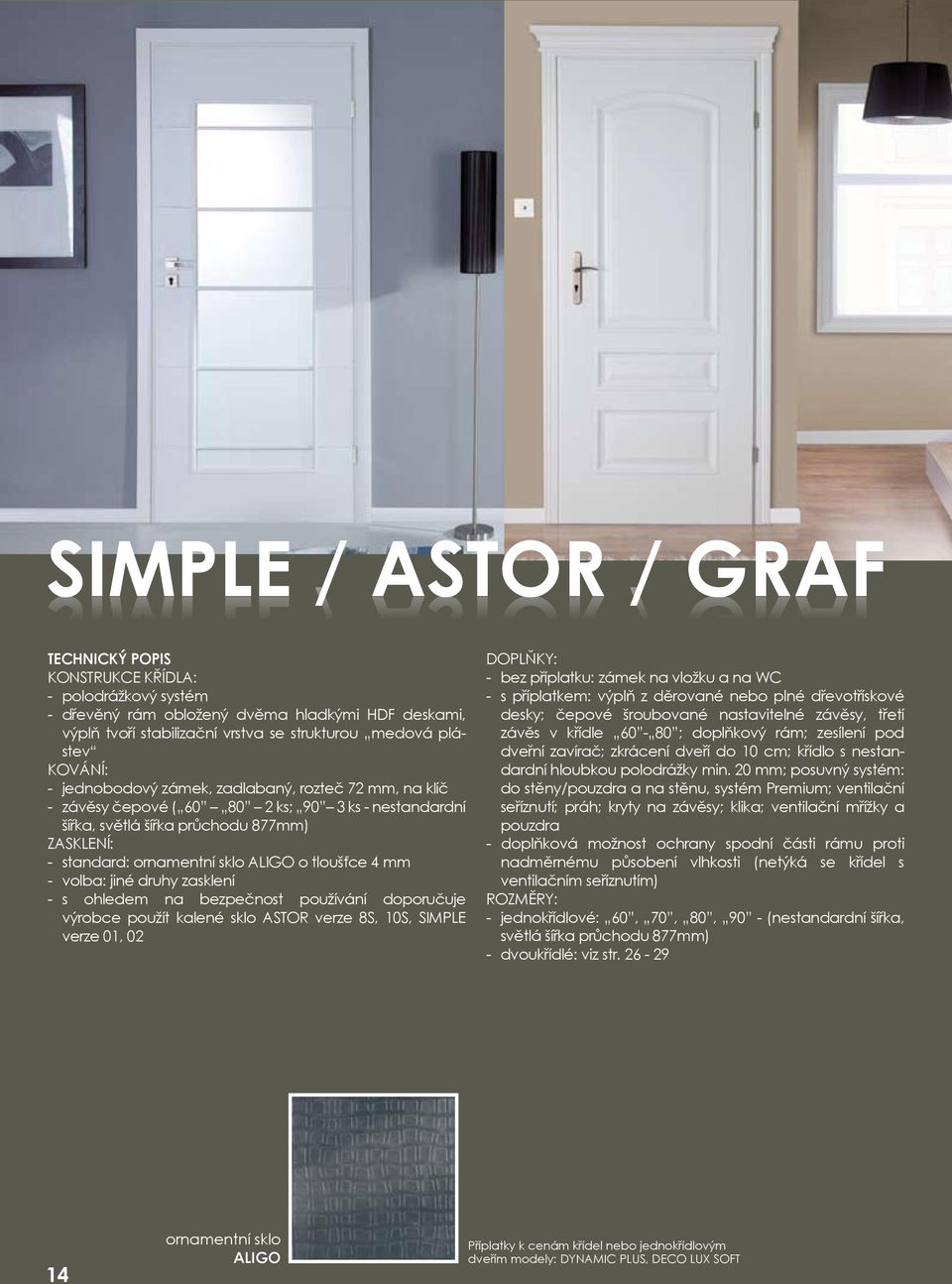

14 SIMPLE / ASTOR / GRAF / ASTOR / GRAF SIMPLE TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - polodrážkový systém - dřevěný rám obložený dvěma hladkými HDF deskami, výplň tvoří stabilizační vrstva se strukturou medová plástev KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové ( ks; 90 3 ks - nestandardní, světlá průchodu 877mm) ZASKLENÍ: - standard: ornamentní sklo ALIGO o tloušťce 4 mm - volba: jiné druhy zasklení - s ohledem na bezpečnost používání doporučuje výrobce použít kalené sklo ASTOR verze 8S, 10S, SIMPLE verze 01, 02 DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: výplň z děrované nebo plné dřevotřískové desky; čepové šroubované nastavitelné závěsy, třetí závěs v křídle ; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 - (nestandardní, světlá průchodu 877mm) - dvoukřídlé: viz str ornamentní sklo ALIGO Příplatky k cenám křídel nebo jednovým dveřím modely: DYNAMIC PLUS, DECO LUX SOFT

15 SIMPLE s polodrážkou S0 S1 S2 S3 S4 S5 ASTOR GRAF s polodrážkou 00 1M 6S 8S 10S s polodrážkou Nastavitelná zárubeň Q-SYSTÉM koruna lišta zárubní Q-SYSTÉM (ZJ) nastavitelná zárubeň Q-SYSTÉM (ZJ) - str. 29 koruna pro zárubně SYSTÉMU DIN / Q-SYSTÉMU lakovaný povrch 000 bílá (NCS s0500-n) barvy vzorníku RAL a NCS (kromě kovových) příplatek podle tabulky barev - min. 2 ks. ekologické akrylové barvy JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE POSUVNÉ DVEŘE viz str. 28 ZÁRUBNĚ cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou doporučujeme nastavitelné zárubně: nastavitelná POL-SKONE (ZZ), DIN (ZP), Q-SYSTÉM (Zj) a pevné zárubně: dřevěná a pevná z MDF, průřezy, schémata - viz str

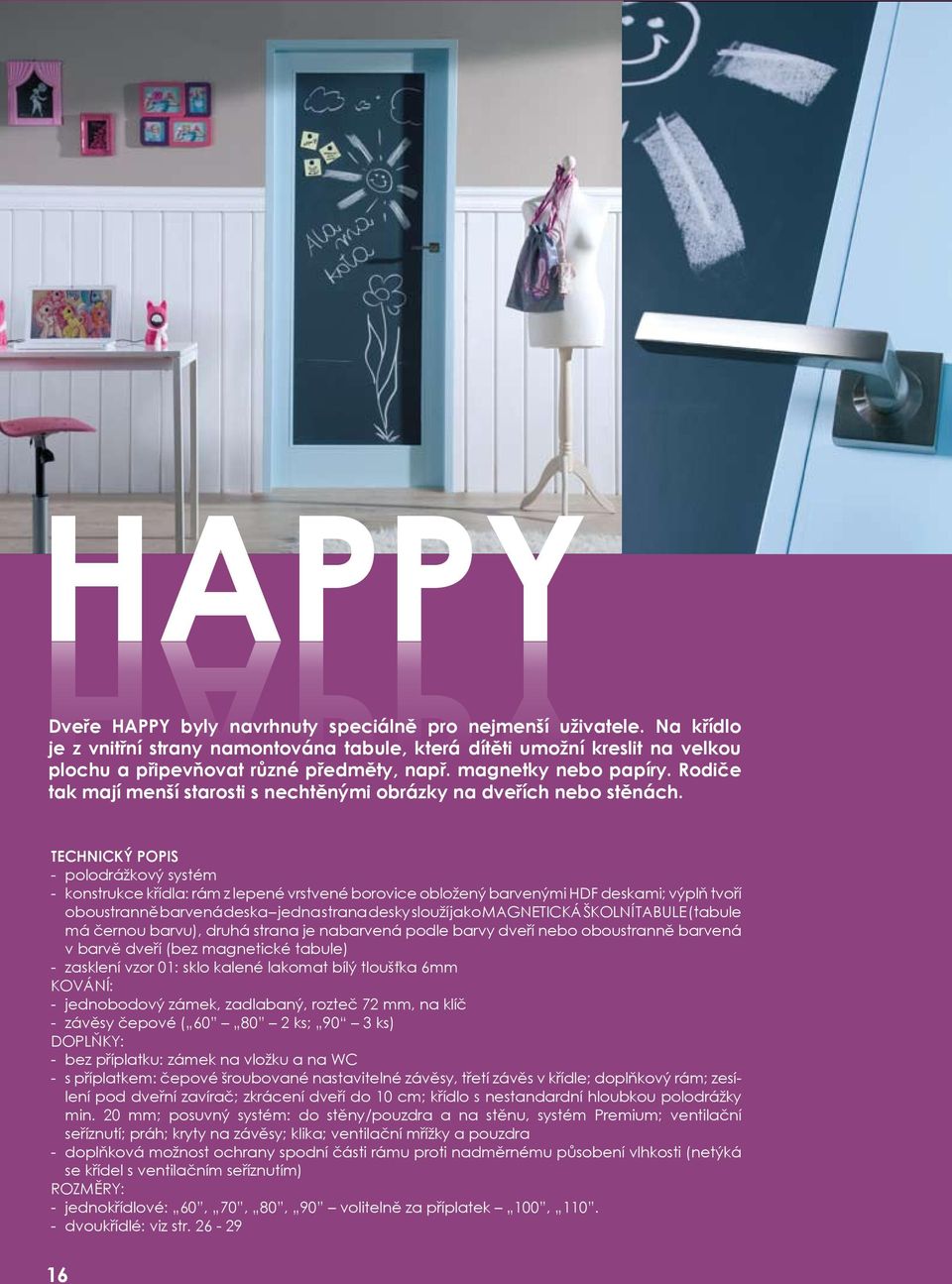

16 HAPPY HAPPY Dveře HAPPY byly navrhnuty speciálně pro nejmenší uživatele. Na je z vnitřní strany namontována tabule, která dítěti umožní kreslit na velkou plochu a připevňovat různé předměty, např. magnetky nebo papíry. Rodiče tak mají menší starosti s nechtěnými obrázky na dveřích nebo stěnách. TECHNICKÝ POPIS - polodrážkový systém - konstrukce křídla: rám z lepené vrstvené borovice obložený barvenými HDF deskami; výplň tvoří oboustranně barvená deska jedna strana desky slouží jako MAGNETICKÁ ŠKOLNÍ TABULE (tabule má černou barvu), druhá strana je nabarvená podle barvy dveří nebo oboustranně barvená v barvě dveří (bez magnetické tabule) - zasklení vzor 01: sklo kalené lakomat bílý tloušťka 6mm KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy čepové ( ks; 90 3 ks) DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: čepové šroubované nastavitelné závěsy, třetí závěs v křídle; doplňkový rám; zesílení pod dveřní zavírač; zkrácení dveří do 10 cm; s nestandardní hloubkou polodrážky min. 20 mm; posuvný systém: do stěny/pouzdra a na stěnu, systém Premium; ventilační seříznutí; práh; kryty na závěsy; klika; ventilační mřížky a pouzdra - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY: - jednové: 60, 70, 80, 90 volitelně za příplatek 100, dvoukřídlé: viz str

17 00 01 s polodrážkou 000 bílá (NCS s0500-n) barvy vzorníku RAL a NCS (kromě kovových) příplatek podle tabulky barev - min. 2 ks. ekologické akrylové barvy JEDNOKŘÍDLOVÉ DVEŘE porta BIBATTENTE POSUVNÉ DVEŘE viz str. 28 ROZMĚR ZÁRUBNĚ cena křídla + cena pevné nebo nastavitelné zárubně pro jednové dveře s polodrážkou 2 x cena křídla + cena pevné nebo nastavitelné zárubně pro dvoukříslové dveře s polodrážkou rozměr 100, 110 za příplatek doporučujeme nastavitelné zárubně: nastavitelná POL-SKONE (ZZ), DIN (ZP), Q-SYSTÉM (Zj) a pevné zárubně: pevná dřevěná a pevná z MDF, průřezy, schémata - viz str

18 L-PROJEKT TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - bezpolodrážkový systém - rám z lepeného vrstveného dřeva, obložený dvěma hladkými HDF deskami s laminovaným povrchem HPL; výplň: děrovaná dřevotříska: hrana křídla zabezpečena hliníkovou lištou (barva kartáčovaná anoda) nebo lištou z přírodní dýhy dub KOVÁNÍ: - magnetický zámek, zadlabaný, rozteč 90 mm, na L-PROJEKT klíč - bezpolodrážkové závěsy, nastavitelné kryté 80 2 ks. a 90 3 ks. ZÁRUBEŇ: - šedý laminát CPL (222) - hrana křídla zabezpečena hliníkovou lištou - přírodní tapeta dub (334) - hrana křídla zabezpečena lištou z přírodní dýhy dub ZASKLENÍ: - standard: sklo matné bílé o tloušťce 4mm - hliníkový rámeček DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: zkrácení dveří do 6 cm; posuvný systém: do stěny/pouzdra, na stěnu, Premium; klika s rozděleným štítkem; ventilační pouzdra z plastu (T, TK), mosazi (T, TK); ventilační mřížka plastová, kovová; ventilační seříznutí - doplňková možnost ochrany spodní části rámu proti nadměrnému působení vlhkosti (netýká se křídel s ventilačním seříznutím) ROZMĚRY (viz str. 28): - jednové: 80, 90 - dvoukřídlé: 80+80, volba: plné doplňkové 40 (cena plného křídla) počet závěsů: 2 nebo 3 ks (jako v hlavním křídle) 18

19 S0 S1 S2 S3 bez polodrážky S4 S5 S6 bez polodrážky M2026 F2559 M5392 M4767 F6902 F6902 L-P 1 L-P 2 L-P 3 L-P 4 L-P 5S L-P 5G M2046 F7912 F7912 F7927 F2253 L-P 6 L-P 7S L-P 7G L-P 8S L-P 9S Uvedené barvy se mohou lišit od skutečných odstínů. JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE POSUVNÉ DVEŘE viz str. 28 cena křídla v základní verzi + příplatek podle tabulky barev + cena nastavitelné zárubně L-PROJEKT pro jednové dveře 2x (cena křídla + příplatek podle tabulky barev) + cena nastavitelné zárubně L-PROJEKT pro dvoukřídlé dveře ZÁRUBNĚ doporučujeme nastavitelnou zárubeň L-PROJEKT, průřezy, schémata viz str

20 nové vzory zasklení X BIRAIN XI CROSSED FUZZY XII BLUR XIII BILAUREL XIV TREE XV DROPS XVI MERLETTO průhledné XVII MERLETTO 2 satén XVIII STACCATTO XIX WEED LUMEN TECHNICKÝ POPIS - nastavitelná zárubeň systémem dostupná v barvách: TOP RESIST, LAMISTONE, SILKSTONE, GRAVISTONE, dýha, laminát KOVÁNÍ: - Dorma Studio Arcos na klíč, na vložku a na WC zámek LUMEN ZASKLENÍ: - kalené sklo o tloušťce 8 mm vzory: WEED, TREE, MERLETTO 2 - jednostranný ornament montovaný ze strany opačné vzhledem k závěsům ROZMĚRY: - jednové: 60, 70, 80, 90 - model LUMEN pouze v katalogových rozměrech CENA SADY = CENA SKLENĚNÉ TABULE + CENA KOVÁNÍ + CENA NASTAVITELNÝCH ZÁRUBNÍ LUMEN 20

21 X XI XII XIII XIV XV XVI XVII XVIII XIX BIRAIN CROSSED FUZZY BLUR BILAUREL TREE DROPS ZASKLENÍ - bílé, hnědé MERLETTO průhledné MERLETTO 2 satén staccatto weed SKLENĚNÁ TABULE X SKLENĚNÁ TABULE XI TAFLA SZKLANAXII SKLENĚNÁ TABULE XIII SKLENĚNÁ TABULE XIV SKLENĚNÁ TABULE XV SKLENĚNÁ TABULE XVI SKLENĚNÁ TABULE XVII SKLENĚNÁ TABULE VIII SKLENĚNÁ TABULE XIX KOVÁNÍ DORMA klika + malý zámek + závěsy klika + wb + závěsy klika + wb + závěsy hliník ev-deco 114 hliník lesk 103 hliník mosaz ev3 105 hliník nerezová ocel 107 CENA SADY = CENA SKLENĚNÉ TABULE + CENA KOVÁNÍ + CENA NASTAVITELNÝCH ZÁRUBNÍ LUMEN (ZL) NASTAVITELNÁ ZÁRUBEŇ LUMEN (ZL) symbol stupeň nastavení [mm] ZL ZL ZL rohová lišta 60 mm ZL ZL těsnění zárubeň z mdf Ss Sd So Sop ZL ZL ZL ZL ZL jednové dveře ZL typ (So) (Sd) (Ss) (Sop) výška (Ho) 2053, (Hd) 2043, (Hs) 2017 bílá fólie natírané** bílá fólie - TOP RESIST fólie imitace dřeva - TOP RESIST laminované LAMISTONE SILKSTONE GRAVISTONE laminát imitace dřeva UV lak dýhy přírodní (kolekce I, II, III) UV lak kolekce Retro*, kolekce Limba, Tanganika, Sahara, Kongo, Argent, Avante Ss, Hs - rozměry křídla Sd, Hd - rozměry dveří na vnější straně zárubně So, Ho - navrhovaný montážní rozměr Sop - po vnější straně lišty *u olejované verze (přírodní dubová dýha) - příplatek **RAL / NCS - za příplatek v závislosti na skupině barev 21

22 nové vzory zasklení X BIRAIN XI CROSSED FUZZY XII BLUR XIII BILAUREL XIV TREE XV DROPS XVI MERLETTO průhledné XVII MERLETTO 2 satén XVIII STACCATTO XIX WEED VERTO TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA: - bezpolodrážkový systém - rám z lepeného vrstveného dřeva, dýhovaný přírodní dýhou nebo s povrchovou úpravou LAMISTONE VERTO KOVÁNÍ: - magnetický zámek, zadlabaný, rozteč 90 mm, na klíč - bezpolodrážkové závěsy 2 ks ( 60, 70, 80, 90 ) ZASKLENÍ: - kalené sklo o tloušťce 6 mm vzory: WEED, TREE, MERLETTO 2 - jednostranný ornament montovaný ze strany opačné vzhledem k závěsům DOPLŇKY: - bez příplatku: zámek na vložku a na WC - s příplatkem: klika s rozděleným štítkem; ventilační seříznutí; Lze vyrobit deplňkový dekorační prvek na křídla VERTO 2 doplňkové lišty v barvě hliník na na každou stranu, montované na svislý rám u skla ROZMĚRY: - jednové: 60, 70, 80, 90 - dvoukřídlé: viz str. 28 Model VERTO pouze v katalogových rozměrech 22

23 X XI XII XIII XIV XV XVI XVII XVIII XIX BIRAIN CROSSED FUZZY BLUR BILAUREL TREE DROPS MERLETTO průhledné MERLETTO 2 satén staccatto weed non- s polodrážkou VERZE X VERZE XI WERSJA XII VERZE XIII VERSIONE XIV VERZE XV VERSIONE XVI VERSIONE XVII VERZE VIII VERSIONE XIX LAMISTONE dýhované LAMISTONE* bílý dub zlatý dub černý dub ořech premium teak venge dýhované** limba dub evropský eben tmavý ořech světlý ořech cappuccino mokka teak Uvedené barvy se mohou lišit od skutečných odstínů. *Může se vyskytnout rozdíl v odstínu křídel a zárubní. **Vzhledem k přírodnímu charakteru dýh je možné, že se projeví jejich různé odstíny. JEDNOKŘÍDLOVÉ DVEŘE DVOUKŘÍDLÉ DVEŘE cena křídla + cena nastavitelné zárubně FIESTA pro jednové dveře; volba : zárubeň TOP systém 45 a TOP systém 90 2 x cena křídla + cena nastavitelné zárubně FIESTA pro dvoukřídlé dveře ZÁRUBNĚ doporučujeme nastavitelnou zárubeň FIESTA, průřezy, schémata viz str

24 PN-EN Okna A DVEŘE - Norma výrobku, užitné vlastnosti - 1. část: Vnější okna a dveře bez specifikované odolnosti proti ohni a/nebo kouřotěsnosti VNĚJŠÍ DVEŘE NORDIC TECHNICKÝ POPIS ZPŮSOB OTVÍRÁNÍ: - směrem ven KONSTRUKCE: - polodrážkový systém NORDIC - konstrukce křídla: dřevěný borovicový rám obložený dvěma HDF deskami s hliníkovou vložkou, povrch desek natíraný nebo dýhovaný, výplň tvoří termoizolační vrstva, tloušťka křídla 60mm - koeficient tepelné prostupnosti U D : pro natírané dveře 0,94 W / m 2 K pro dýhované dveře 0,97 W / m 2 K - oboustranný dekorativní vzhled - zárubeň 100x60 mm, borovicová zárubeň: natíraná verze; dubová zárubeň: dýhovaná verze ZASKLENÍ: - paket dvou tabulí z bezpečnostního skla třídy P4 spojených s průhledným sklem; volitelně (za příplatek) barvená skla, reflexní skla a jiné ornamenty - volitelně: boční nebo horní pevné nadsvětlíky; KOVÁNÍ: - vícebodový zámek třídy 4 (lištový) na dvě vložky (příplatek za vložky třídy 6 (Třída C), závěsy šroubované nastavitelné 3 ks, čepy proti vysazení ROZMĚRY: tabulka BAREVNÉ PROVEDENÍ: - standard: krycí barvy - bílá NCS S 0500N a hnědá NCS S 80101Y90R - volba: barvy vzorníku RAL a NCS (kromě kovových) příplatek podle tabulky barev POL-SKONE - transparentní laky: barevné varianty v odstínu dubu (str. 31) S1 04S1 04S2 panel sklo S1 04S1 04S2 natírané dýhované 04S3 04S5 05 So Sd Sw 24 04S3 04S5 05 natírané dýhované nadsvětlíky pro dveře NORDIC průhledné sklo P4 obdélníkový tvar borovicové (natírané dveře) dubové (dýhované dveře) jednové dveře typ Sw Sd So * výška (Hd) 2082, (Ho) 2090, (Hw) 2002 * V souladu s nařízením ministra infrastruktury ze dne 12. dubna 2002 o technických podmínkách, kterým musí odpovídat budovy a jejich situování (Sb. č. 75 z r. 2002, položka 690 s pozdějšími změnami Sb. č. 109 z r. 2004, položka 1156), nejmenší světlá dneří na únikové cestě musí být 900mm.

25 PN-EN Okna A DVEŘE - Norma výrobku, užitné vlastnosti - 1. část: Vnější okna a dveře bez specifikované odolnosti proti ohni a/nebo kouřotěsnosti VNĚJŠÍ DVEŘE ELEGANT TECHNICKÝ POPIS ZPŮSOB OTVÍRÁNÍ: - směrem ven nebo dovnitř KONSTRUKCE: - polodrážkový systém ELEGANT - dřevěný rám z vrstveného lepeného borovicového nebo dubového dřeva o tloušťce 68mm, výplň tvoří paket skel a termoizolační ozdobný panel, ve standardní verzi nízký dubový práh 20mm (volitelně nízký hliníkový práh 21mm), dřevěná okapnice, 2 těsnění - zárubeň: borovicová nebo dubová - koeficient tepelné prostupnosti U d 1,6 W/m 2 K (výběrová borovice); U d 1,8 W/m 2 K (výběrový dub) pro referenční jednové dveře vzor 03 - volitelně: pevné horní nebo boční nadsvětlíky KOVÁNÍ: - standard: vícebodový zámek třídy 4 (lištový) na dvě vložky (příplatek za vložky třídy 6 (Třída C), závěsy šroubované nastavitelné 3 ks, čepy proti vysazení - volba: lištový zámek s automatickým uzamykáním se dvěma vložkami třídy C ROZMĚRY: tabulka ZASKLENÍ: - paket dvou tabulí z bezpečnostního skla třídy P4 spojených s průhledným sklem s koeficientem tepelné propustnosti 1,3W / m2k; volitelně (za příplatek) barvená skla, reflexní skla a jiné ornamenty BAREVNÉ PROVEDENÍ: - standard: krycí barvy - bílá NCS S 0500N a hnědá NCS S 80101Y90R - volba: barvy vzorníku RAL a NCS (kromě kovových) příplatek podle tabulky barev - transparentní laky: barevné varianty v odstínu borovicu a dubu (str. 31) D01 D02 D03 D04 panel sklo D05 D06 D08 D09 DRUH DVEŘÍ Jednové dveře vzor dveří 1,2,3,4,5,6,7,8,9,10 Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, Dvoukřídlé dveře vzor dveří 1,2,3,4,5,6,7,8,9, nadsvětlíky pro dveře ELEGANT průhledné sklo P4 obdélníkový tvar borovicové (natírané dveře) dubové (dýhované dveře) Sw Sd So jednové dveře dvoukřídlé dveře typ (So) (Sd) (Sw) typ (So) (Sd) (Sw) výška : (Ho) 2105, (Hd) 2090, (Hw) 2000 So, Ho - navrhovaný montážní rozměr Sd, Hd - / výška dveří Sw, Hw - světlá / výška průchodu 25

26 Nastavitelná SYSTÉM DIN pro křídla s polodrážkou pro dveře jednové symbol rozsah [mm] ZP ZP ZP ZP ZP ZP ZP ZP ZP ZP u křídel s polodrážkou jsou použity závěsy typu B ZP *u olejovanéverze (přírodní dubová dýha) - příplatek Lze objednat tunelové zárubně Možnost použití elektronického zámku v zárubni DIN ECO TOP (AMBER) bílá fólie natírané** TOP RESIST bílá fólie top resist fólie imitace dřeva laminované LAMISTONE SILKSTONE GRAVISTONE laminát imitace dřeva dýhy přírodní (kolekce I, II, III) UV lak dýhované kolekce Retro*, LIMBA, AVANTE Nastavitelná SYSTÉM DIN rohová lišta těsnění 60 mm zárubeň z MDF jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) typ (So) (Sd) , , , výška : (Ho) 2053, (Hd) 2043, (Hs) 2020 Pevná z MDF K nastavitelné zárubni Systém DIN nabízíme tunelový systém ZN OK6 pro křídla s polodrážkou (zakulacený profil) Volitelně: 100, příplatek Ss křídla v polodrážce (618,718, 818, 918); Hs - výška křídla v polodrážce; Sd, Hd - rozměry dveří na vnější straně zárubně; So, Ho - navrhovaný montážní rozměr těsnění zárubeň z mdf, půlkulatý profil Použité závěsy: Čepové šroubované typ A - v barevném provedení - TOP RESIST, ECO TOP a pro natírané standard volba dveře s pevnou zárubní jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) typ (So) (Sd) , , , Použité závěsy: čepové šroubované typ D - v barevném provedení LAMISTONE, GRAVISTONE, SILKSTONE ECO TOP (AMBER) pro bílá natírané TOP RESIST (DYNAMIC) bílá fólie TOP RESIST (DYNAMIC) fólie imitace dřeva volba: krycí lišty LD6, LD7 LAMISTONE SILKSTONE GRAVISTONE laminát imitace dřeva 26 výška : (Ho) 2074, (Hd) 2064, (Hs) 2020

27 Nastavitelná SYSTÉM POL-SKONE pro křídla s polodrážkou Použité závěsy: typ D u LAMISTONE, GRAVISTONE, SILKSTONE, dýhovaných KOLEKCE I, KOLEKCJA II Použité závěsy: Čepové šroubované typ A - v barevném provedení - TOP RESIST, ECO TOP a pro natírané POLODRÁŽKOVÝ SYSTÉM 60 mm Použité závěsy typ C v povrchové úpravě: RETRO, LIMBA, AVANTE pro dveře jednové symbol rozsah [mm] ZZ ZZ ZZ ZZ ZZ ZZ ZZ ZZ ZZ regulační panel těsnění dřevěná zárubeň ZZ ZZ jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) typ (So) (Sd) , , , výška : (Ho) 2077, (Hd) 2067, (Hs) 2020 rohová lišta ECO TOP (AMBER) bílá fólie natírané** TOP RESIST bílá fólie top resist fólie imitace dřeva laminované LAMISTONE SILKSTONE laminát imitace dřeva UV lak dýhované dýhy přírodní (kolekce I, II, III) kolekce: RETRO*, Cembro, AVANTE *u olejované verze (přírodní dubová dýha) - příplatek **RAL / NCS - za příplatek v závislosti na skupině barev Ve standardní verzi se u dřevěných zárubní nacházejí montážní otvory se sadou záslepek. Za příplatek lze objednat zárubně bez otvorů Volitelně: 100, příplatek Ss křídla v polodrážce (618,718, 818, 918); Hs - výška křídla v polodrážce; Sd, Hd - rozměry dveří na vnější straně zárubně; So, Ho - navrhovaný montážní rozměr. Možnost použití elektronického zámku v zárubni POL-SKONE Pevná POL-SKONE pro křídla s polodrážkou (rozměr 92 x 43 mm) POLODRÁŽKOVÝ SYSTÉM těsnění Cerniere usate typ D Cerniere usate typ C dřevěná zárubeň dveře s pevnou zárubní POL-SKONE ECO TOP (AMBER) pro bílá natírané** pro TOP RESIST (DYNAMIC) bílá fólie pro TOP RESIST (DYNAMIC) fólie imitace dřeva volba: krycí lišty LD6, LD7 pro LAMISTONE pro SILKSTONE laminát imitace dřeva dýhy přírodní (kolekce I, II, III) UV lak dýhované kolekce: RETRO* LIMBA, AVANTE jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) typ (So) (Sd) , , , výška : (Ho) 2074, (Hd) 2064, (Hs) 2020 *u olejované verze (přírodní dubová dýha) - příplatek Ve standardní verzi se u dřevěných zárubní nacházejí montážní otvory se sadou záslepek. Za příplatek lze objednat zárubně bez otvorů **RAL / NCS - za příplatek v závislosti na skupině barev 27

28 Nastavitelná L-PROJEKT / FIESTA pro jednové dveře bez polodrážky BEZPOLODRÁŽKOVÝ SYSTÉM PRO KOLEKCI L-PROJEKT / VERTO (FIESTA 09) dveřní (Ss) Ss ( křídla) výška regulační panel dřevěná zárubeň rohová lišta L-PROJEKT - nastavitelná zárubeň FP jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) (Sop) typ (So) (Sd) (Sop) "80" + "40" "90" + "40" "80" + "80" "80" + "90" "90" + "90" L-PROJEKT výška : (Ho) 2093, (Hd) 2083, (Hs) 2040 Sp ( panelu): 76, 142, 208, 274 VERTO (FIESTA 09) - nastavitelná zárubeň FB jednové dveře dvoukřídlé dveře typ (So) (Sd) (Ss) (Sop) typ (So) (Sd) (Sop) 60" " " " + 70" " " + 80", 70" + 70" " " + 90", 70" + 80" " + 90", 80" + 80" " + 90" " + 90" VERTO výška : (Ho) 2093, (Hd) 2083, (Hs) 2040 Sp (panel ): 76, 142, 208, 274 VERTO (FIESTA 09) L-PROJEKT rozsah FP1 FB FP2 FB FP3 FB FP4 FB FP5 FB FP6 FB FP7 FB FP8 FB FP9 FB FP10 FB LAMISTONE UV lak dýhované šedý laminát (222) dubová dýha (334) U zárubně bez polodrážky L-PROJEKT / VERTO (FIESTA 09) doporučujeme tunelovou zárubeň ZT OK8 Systém na stěnu PREMIUM Netýká se modelu křídla L-PROJEKT výška od úrovně podlahy k horní hraně krycí lišty 2103 mm jednové dveře rozměry na vnější straně křídel (Ssb, Hsb) a montážního otvoru (So, Ho) dvoukřídlé dveře rozměry na vnější straně křídel (Ssb, Hsb) a montážního otvoru (So, Ho) typ (Ssb) (So) typ (So) (Sd) výška : (Hsb) 2033, (Ho) 2020 Netýká se modelu křídla L-PROJEKT výška od úrovně podlahy k horní hraně krycí lišty 2110 mm jednové dveře rozměry na vnější straně křídel (Ssb, Hsb) a montážního otvoru (So, Ho) dvoukřídlé dveře rozměry na vnější straně křídel (Ssb, Hsb) a montážního otvoru (So, Ho) typ (Ssb) (So) typ (So) (Sd) výška : (Hsb) 2040, (Ho) *systém se skládá z 2 vodicích lišt pro jednové dveře POZOR: po montáži bude viditelné místo spojení 2 vodicích lišt

29 Nastavitelná Q-SYSTÉM pro křídla s polodrážkou pro dveře jednové symbol rozsah [mm] ZJ ZJ ZJ horní lišta pro jednové dveře s polodrážkou, jednostranná obložková lišta zárubně Q-systém (zj) Při objednávání horní lišty k zárubním Q-SYSTÉM (ZJ) je potřeba uvést stranu dveří na které bude instalována (strana se závěsy / regulační) regulační strana ZJ ZJ ZJ ZJ ZJ ZJ ZJ jednové dveře Ss Sd So dvoukřídlé dveře typ (So) (Sd) (Ss) typ (So) (Sd) , , , výška : (Ho) 2077, (Hd) 2067, (Hs) 2020 Ve standardní verzi se u dřevěných zárubní nacházejí montážní otvory se sadou záslepek. Za příplatek lze objednat zárubně bez otvorů Volitelně: 100, příplatek Ss křídla v polodrážce (618,718, 818, 918); Hs - výška křídla v polodrážce; Sd, Hd - rozměry dveří na vnější straně zárubně; So, Ho - navrhovaný montážní rozměr. Možnost použití elektronického zámku v zárubni POL-SKONE *u olejované verze (přírodní dubová dýha) - příplatek **RAL / NCS - za příplatek v závislosti na skupině barev strana se závěsy Horní lišta pro jednové dveře s polodrážkou, jednostranná na jednu stranu (1 ks) pro nastavitelnou zárubeň TANGANIKA, SAHARA, KONGO Dýhy kolekce I, II, III, RETRO, LIMBA, AVANTE, Q-SYSTÉM (ZJ) Natíraný povrch pro nastavitelnou zárubeň SYSTÉM DIN (ZP) bílá fólie natírané** bílá fólie ZJ dýhy přírodní (kolekce I, II, III) dýhované Kolekce AMBER povrch ECO TOP Kolekce DYNAMIC - povrch TOP RESIST Povrch LAMISTONE, SILKSTONE, Natíraný povrch UV lak kolekce: RETRO**, LIMBA, AVANTE, TANGANIKA, SAHARA, KONGO, ARGENT KLIKY AVANTE barva klika rozeta WK, WB rozeta WC nikl dělený štítek MERITUM barva klika rozeta WK, WB rozeta WC chrom / nikl dělený štítek GRAF barva klika rozeta WK, WB rozeta WC dělený štítek saténová hnědá ASTOR SIMPLE barva saténová hnědá chrom saténový klika rozeta WK, WB rozeta WC barva klika rozeta WK, WB rozeta WC chrom / chrom mat dělený štítek WK - pro klíč, WB - pro vložku, WC - pro koupelnový knoflík dělený štítek D-INVEST barva klika PREMIUM dělený štítek barva nikl satén titan patina klika rozeta WK, WB rozeta WC okenní klika chrom hliník O-INVEST barva chrom hliník klika 29

30 ÚSPORA ENERGIE EKOLOGIE POHODLÍ KVALITA PASIVNÍ OKNA tepelná propustnost: 0,77 vodotěsnost: E1200 propustnost vzduchu: 4 odolnost proti větru: C3 ENERGY CONCEPT 90 ENERGY CONCEPT 90 jsou pasivní okna, která se skládají ze sady tří skleněných tabulí s koeficientem U G =0,5 W/m 2 K, a rámu 90 mm z lepeného borového dřeva. V kombinaci s teplým rámem bylo dosaženo výjimečně nízkého koeficientu tepelné propustnosti 0,77 (W/m 2 K) u okna 1,23x1,48 [m]. Kování Roto NT standard, volitelně WK1 nebo WK2 splňuje nejnáročnější kvalitativní normy. akustické vlastnosti: 35 (-1;-5) 30

31 EC90 okna EC90 okna rozvírací pravé skleněná tabule 4x16x4x16x4 + distanční rám SGG swisspacer ZPŮSOBY OTVÍRÁNÍ pohled zevnitř hliníkový okap skleněné tabule silikon těsnění pod skleněnou tabulí rozvírací pravé rozvírací levé podložka z vysoce odolného PVC těsnění Inter Deventer sklápěcí těsnicí lišta hrany Inter Deventer hliníkový okap s termovložkou vrstvené lepené dřevo (3 vrstvy) rozvírací a sklápěcí pravé rozvírací a sklápěcí levé Ve standardním provedení jsou okna vyráběna z lepeného borového dřeva, volitelně z lepeného dubového dřeva. ZASKLENÍ: - 4 / 16 / 4 / 16 / 4 o tloušťce IGU 44mm, souč. U=0,5 W / m2k vyplněné Argonem s distančním rámečkem SGG Swisspacer ZPŮSOBY OTVÍRÁNÍ: - rozvírací, sklápěcí, rozvírací a sklápěcí, sklápěcí a posuvné (typu patio), pevné v rámu (fix), pevné v křídle (Ss), dvoukřídlé KOVÁNÍ: - standardní provedení: obvodové kování ROTO NT s mikroventilací, klika aluminiowa bílá nebo hnědá - možno zvolit jiné kliky - na objednávku (s příplatkem) kování proti vysazení WK2 DĚLICÍ PŘÍČKY (příplatek podle modulového ceníku): - vnější: dřevěné montované na zástrčkách, dřevěné montované na závěsech, konstrukční - meziokenní: hliníkové (8, 18, 26, 45 mm) odbarvení na borovici smrk 1519 dub 1705 borovice 1710 světlý teak 5219 tmavý teak ořech palisandr impregnát antický dub višeň antický olivovník antický teak odbarvení na dubu smrk 1040 dub 1519 borovice 1705 světlý teak 1710 tmavý teak 5219 ořech palisandr impregnát antický dub višeň antický olivovník antický teak olejované Uvedené barvy se mohou lišit od skutečných odstínů. 31

32 OBCHODNÍ PARTNER DVEŘE A OKNA POL-SKONE Sp. z o.o. ul. Lucyny Herc 8; Lublin; Polsko tel.: fax: ; poczta@pol-skone.eu
