FIORD CLASSIC. vnitřní křídla TECHNICKÝ POPIS VÝPLNĚ. ROZMĚRY: Jednokřídlové: 60, 70, 80, 90 Dvoukřídlé: viz str

Transkript

1 CLASSIC vnitřní křídla FIORD TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA - borovicový rám obložený dvěma lisovanými HDF deskami, výplň tvoří stabilizační vrstva se strukturou voština KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy: čepové šroubované ZASKLENÍ: CLASSIC: MALÁ SKLENĚNÁ TABULE, VELKÁ SKLENĚNÁ TABULE, 6 SKLE- NĚNÝCH, 10 SKLENĚNÝCH, FIORD: MALÁ SKLENĚNÁ TABULE, VELKÁ SKLENĚNÁ TABULE, 3 SKLENĚNÉ TABULE, 8 SKLENĚNÝCH, - standard: ornamentní sklo (ornament kura bezbarvá) nebo hladké sklo (průzračné) o tloušťce 4 mm - volba: jiné druhy skel (str. 69) - dřevěné dělící příčky System POL-SKONE DOPLŇKOVÉ VYBAVENÍ Výplň z děrované nebo plné dřevotřískové desky; zámek na vložku a pro koupelnový knofl ík; čepové šroubované nastavitelné závěsy, dodatečný rám; práh; zesílení pod dveřní zavírač; ventilační mřížky; ventilační pouzdra; ventilační seříznutí, zkrácení dveří do 10 cm; klika; kryty na závěsy; zasklení sklem podle volby zákazníka; posuvný systém: pro zabudování ve stěně a nástěnný ROZMĚRY: Jednové: 60, 70, 80, 90 Dvoukřídlé: viz str VÝPLNĚ PM voština PO děrovaná dřevotřísková deska PP plná dřevotřísková deska 16

2 CLASSIC povrch se strukturou dřeva 00 1M 1D S6 S10 MALÁ SKLENĚNÁ VELKÁ 6 SKLENĚNÝCH TABULE SKLENĚNÁ TABULE 10 SKLENĚNÝCH CLASSIC Lux hladký povrch 00 1M 1D S6 S10 MALÁ SKLENĚNÁ VELKÁ 6 SKLENĚNÝCH TABULE SKLENĚNÁ TABULE 10 SKLENĚNÝCH FIORD hladký povrch 00 1M 1D S3 S8 MALÁ SKLENĚNÁ VELKÁ TABULE SKLENĚNÁ TABULE 3 SKLENĚNÉ TABULE 8 SKLENĚNÝCH profi l rámečku Classic profi l rámečku Fiord zárubně posuvné dveře doporučujeme nastavitelné zárubně: POL-SKONE (ZZ), DIN (ZP) a pevnou dřevěnou průřezy, schémata - viz strany posuvné dveře viz strany

3 VITTORIA-W vnitřní křídla TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA - borovicový rám obložený dvěma hladkými HDF deskami (povrch se strukturou dřeva nebo hladký povrch), výplň tvoří stabilizační vrstva se strukturou voština KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy: čepové šroubované ZASKLENÍ: 6 SKLENĚNÝCH, 10 SKLENĚNÝCH - standard: ornamentní sklo (ornament kura bezbarvá) nebo hladké sklo (průzračné) o tloušťce 4 mm - volba: jiné druhy skel (str. 69) - dřevěné dělící příčky System POL-SKONE DOPLŇKOVÉ VYBAVENÍ Výplň z děrované nebo plné dřevotřískové desky; zámek na vložku a pro koupelnový knofl ík; čepové šroubované nastavitelné závěsy, dodatečný rám; práh; zesílení pod dveřní zavírač; ventilační mřížky; ventilační pouzdra; ventilační seříznutí, zkrácení dveří do 10 cm; klika; kryty na závěsy; zasklení sklem podle volby zákazníka; posuvný systém: pro zabudování ve stěně a nástěnný ROZMĚRY: Jednové: 60, 70, 80, 90 Dvoukřídlé: viz str VÝPLNĚ PM voština PO děrovaná dřevotřísková deska PP plná dřevotřísková deska 18

4 VITTORIA-W povrch se strukturou dřeva 00 S6 S10 6 SKLENĚNÝCH * 10 SKLENĚNÝCH * VITTORIA-W Lux hladký povrch 00 S6 S10 6 SKLENĚNÝCH * 10 SKLENĚNÝCH * * netýká se šířky 60 profi l rámečku Vittoria zárubně posuvné dveře doporučujeme nastavitelné zárubně: POL-SKONE (ZZ), DIN (ZP) a pevnou dřevěnou průřezy, schémata - viz strany posuvné dveře viz strany

5 Deskové vnitřní křídla TECHNICKÝ POPIS KONSTRUKCE KŘÍDLA - borovicový rám obložený dvěma hladkými HDF deskami, výplň tvoří stabilizační vrstva se strukturou voština KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy: čepové šroubované ZASKLENÍ: MALÁ SKLENĚNÁ TABULE, VELKÁ SKLENĚNÁ TABULE, 6 SKLENĚNÝCH - standard: ornamentní sklo (ornament kura bezbarvá) nebo hladké sklo (průzračné) o tloušťce 4 mm - volba: jiné druhy skel (str. 69) DOPLŇKOVÉ VYBAVENÍ Výplň z děrované nebo plné dřevotřískové desky; zámek na vložku a pro koupelnový knofl ík; čepové šroubované nastavitelné závěsy, dodatečný rám; práh; zesílení pod dveřní zavírač; ventilační mřížky; ventilační pouzdra; ventilační seříznutí, zkrácení dveří do 10 cm; klika; kryty na závěsy; výběr skla pro zasklení, možnost zasklení kruhovým průhledem; posuvný systém: pro zabudování ve stěně a nástěnný ROZMĚRY: Jednové: 60, 70, 80, 90, možnost za příplatek - 100, 110 (vzhled zasklení tak jako u 90 ) Dvoukřídlé: viz str VÝPLNĚ PM PO PP voština děrovaná dřevotřísková deska plná dřevotřísková deska 20

6 DESKOVÉ hladký povrch SM* 02 SM* 01 SD* 02 SD* 01 S6* 02 S6* MALÁ SKLENĚNÁ TABULE MALÁ SKLENĚNÁ TABULE VELKÁ SKLENĚNÁ TABULE VELKÁ SKLENĚNÁ TABULE 6 SKLENĚNÝCH 6 SKLENĚNÝCH *vzor-01 oblouková dělící příčka, vzor-02, 03 rovná dělící příčka, SM malá skleněná tabule, SD velká skleněná tabule, S6 6 skleněných tabulí JAKO DODATEČNÉ VYBAVENÍ DOPORUČUJEME KRUHOVÝ PRŮHLED 1 ( 220 mm) KRUHOVÝ PRŮHLED ( 320 mm) KRUHOVÝ PRŮHLED 4 ( 350 mm) Mřížka z nerezové oceli dveřní zavírač profi l rámečku Deskové zárubně posuvné dveře El 30, El 45, El 60 B-30, C-30 doporučujeme nastavitelné zárubně: POL-SKONE (ZZ), DIN (ZP) a pevnou dřevěnou a pevnou z MDF průřezy, schémata - viz strany posuvné dveře viz strany dveře, PROSKLENÉ s třídou odolnosti proti ohni 30, 45, 60 min (str. 74) - individuální kalkulace PLOCHÉ dveře s odolností proti vloupání třídy B a C (str ) 21

7 MODERN vnitřní křídla TECHNICKÝ POPIS Průřez dveří MODERN KONSTRUKCE KŘÍDLA - borovicový rám z lepeného dřeva: KOVÁNÍ: - jednobodový zámek, zadlabaný, rozteč 72 mm, na klíč - závěsy: dveře (komplet: s dřevěnou zárubní - čepové šroubované nastavitelné; křídla (do standardních kovových zárubní) - čepové šroubované ZASKLENÍ: 6 SKLENĚNÝCH, 8 SKLENĚNÝCH, 10 SKLENĚNÝCH - standard: ornamentní sklo (ornament kura bezbarvá) nebo hladké sklo (průzračné) o tloušťce 4 mm - volba: jiné druhy skel (str. 69) - dřevěné dělící příčky System POL-SKONE DOPLŇKOVÉ VYBAVENÍ Zámek na vložku a pro koupelnový knofl ík; čepové šroubované nastavitelné závěsy, dodatečný rám; práh; ventilační pouzdra; ventilační seříznutí, zkrácení dveří do 7 cm; klika; kryty na závěsy; zasklení sklem podle volby zákazníka; posuvný systém: pro zabudování ve stěně a nástěnný ROZMĚRY: Jednové: 60 ; 70 ; 80, 90 Dvoukřídlé: viz str desky z MDF zárubeň z borovicového dřeva dřevěný rám obložený dvěma natíranými HDF deskami 22

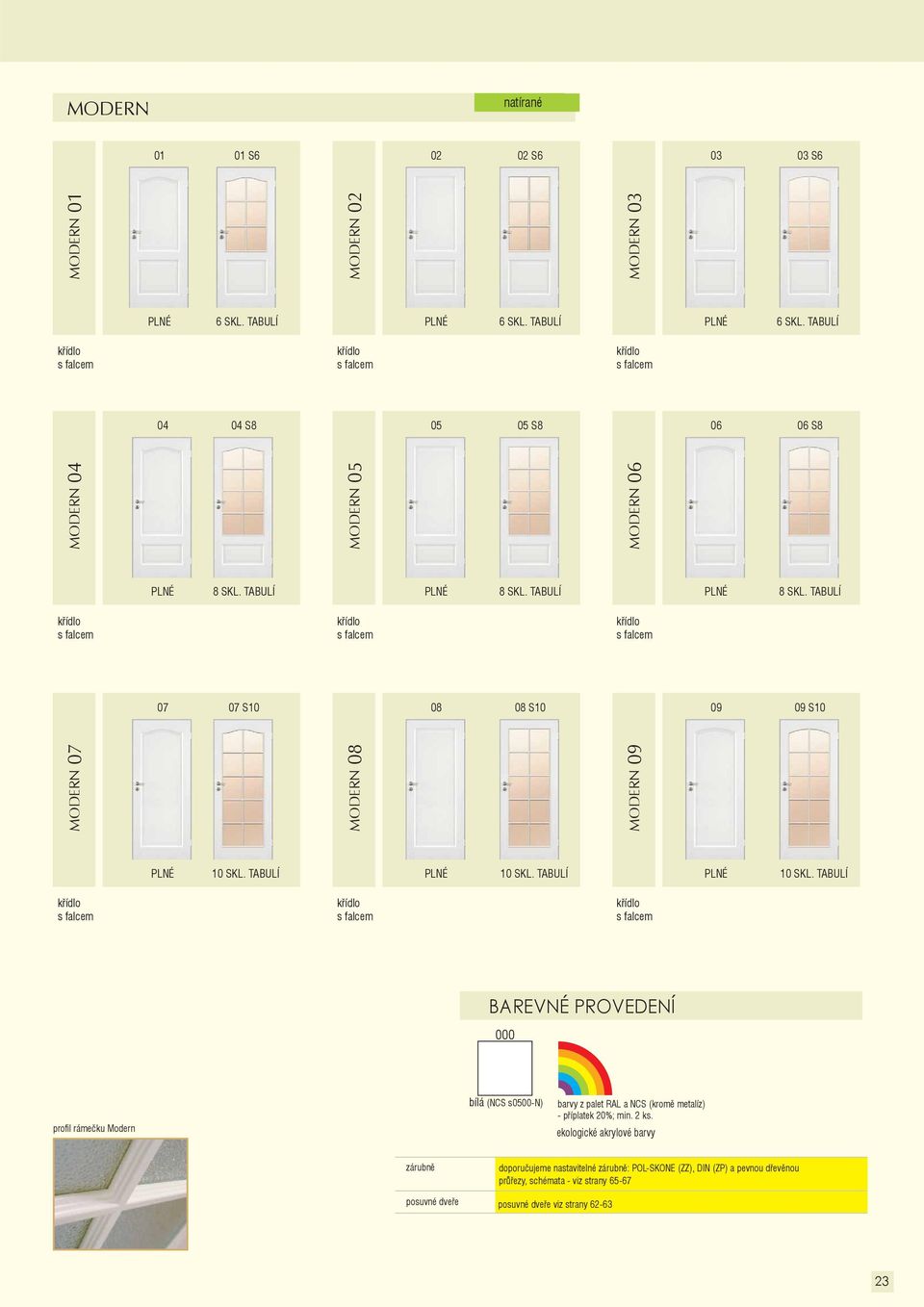

8 MODERN S S S6 6 SKL. 6 SKL. 6 SKL S S S8 8 SKL. 8 SKL. 8 SKL S S S10 MODERN 08 MODERN 09 MODERN 05 MODERN 06 MODERN 01 MODERN 02 MODERN 03 MODERN 04 MODERN SKL. 10 SKL. 10 SKL. profi l rámečku Modern zárubně posuvné dveře doporučujeme nastavitelné zárubně: POL-SKONE (ZZ), DIN (ZP) a pevnou dřevěnou průřezy, schémata - viz strany posuvné dveře viz strany
