W TECHNICKÝ LIST: DOMOVNÍ MULTIMEDIÁLNÍ ROZVADĚČ ŘADY DW4HD

Rozměr: px

Začít zobrazení ze stránky:

Download "W TECHNICKÝ LIST: DOMOVNÍ MULTIMEDIÁLNÍ ROZVADĚČ ŘADY DW4HD"

Jindřiška Čechová
před 8 lety
Počet zobrazení:

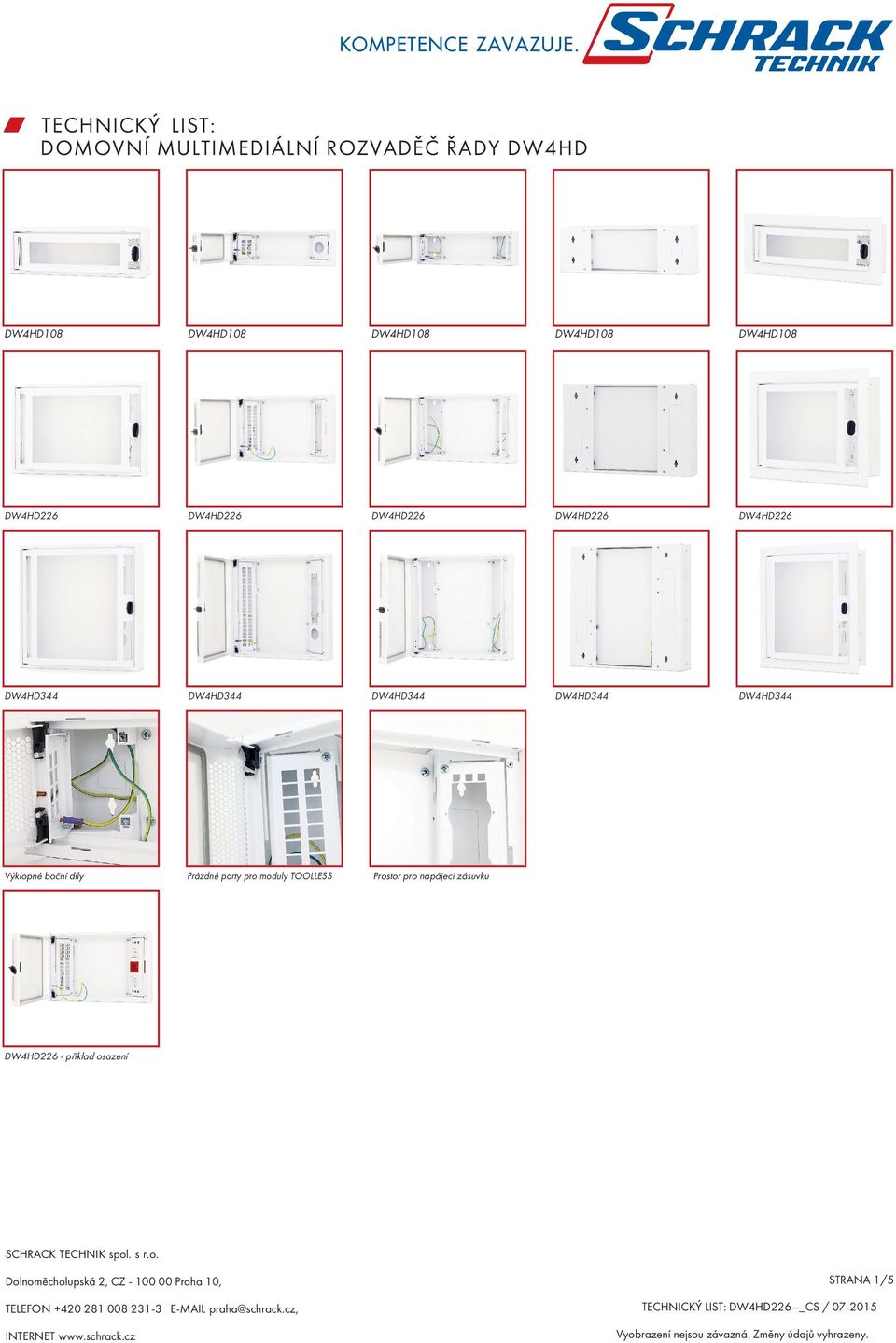

1 KOMPETENCE ZAVAZUJE. W TECHNICKÝ LIST: DOMOVNÍ MULTIMEDIÁLNÍ ROZVADĚČ ŘADY DW4HD Výklopné boční díly Prázdné porty pro moduly TOOLLESS Prostor pro napájecí zásuvku - příklad osazení STRANA 1/5

2 w SCHRACK-INFO Domovní multimediální rozvaděče řady DW4H jsou navrženy pro ukončení všech informačních sítí a technologií na jednom místě, s možností instalování aktivních prvků. Jsou optimalizované pro bytové a domovní instalace. Lze v nich ukončit veškeré kabelové rozvody pro telefony, TV, Internet, Audio/Video systémy a inteligentní ovládání domu. Plastová výplň dveří umožňuje též instalaci aktivních prvků Wifi. Veškeré kabely jsou ukončeny na modulárním patchpanelu pomocí keystone modulů produktové řady TOOLLESS LINE. Aktivní prvky jako například switch, router, Wifi Access Point, datový převodník, jsou instalovány na montážní desku a jsou propojené s pasívní částí pomocí propojovacích kabelů dané délky a kategorie. K dispozici je ukončení kabeláže na standardizovaném rozhraní pro strukturovanou kabeláž v závislosti na použitém přenosovém kabelu (metalický, optický, koaxiální). Domovní rozvaděče se vyznačují flexibilitou, modulární koncepcí a možností spojování s elektro rozvaděči řady DW4HE. Flexibilita: Rozvaděče je možné instalovat jak v nástěnném, tak i zapuštěném provedení (nutno použít rám DW4HR). Modularita: 3 různá rozměrové provedení, která se liší velikostí vnitřního prostoru pro ukončení pasívních i aktivních prvků. Možnost společné instalace s rozvaděči DW4HE: Pomocí sady pro kombinovanou zástavbu lze instalovat jednotlivé rozvaděče řady DW4Hx k s sobě a vytvořit tak designovou integraci rozvaděčů. Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků. Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy. Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek. STRANA 2/5

Plastová výplň dveří umožňuje též instalaci aktivních prvků Wifi. Veškeré kabely jsou ukončeny na modulárním patchpanelu pomocí keystone modulů produktové řady TOOLLESS LINE.

3 w ROZMĚRY Otvor pro zapuštěnou montáž musí být o mm větší v každém směru, než je rozměr rozvaděče. STRANA 3/5

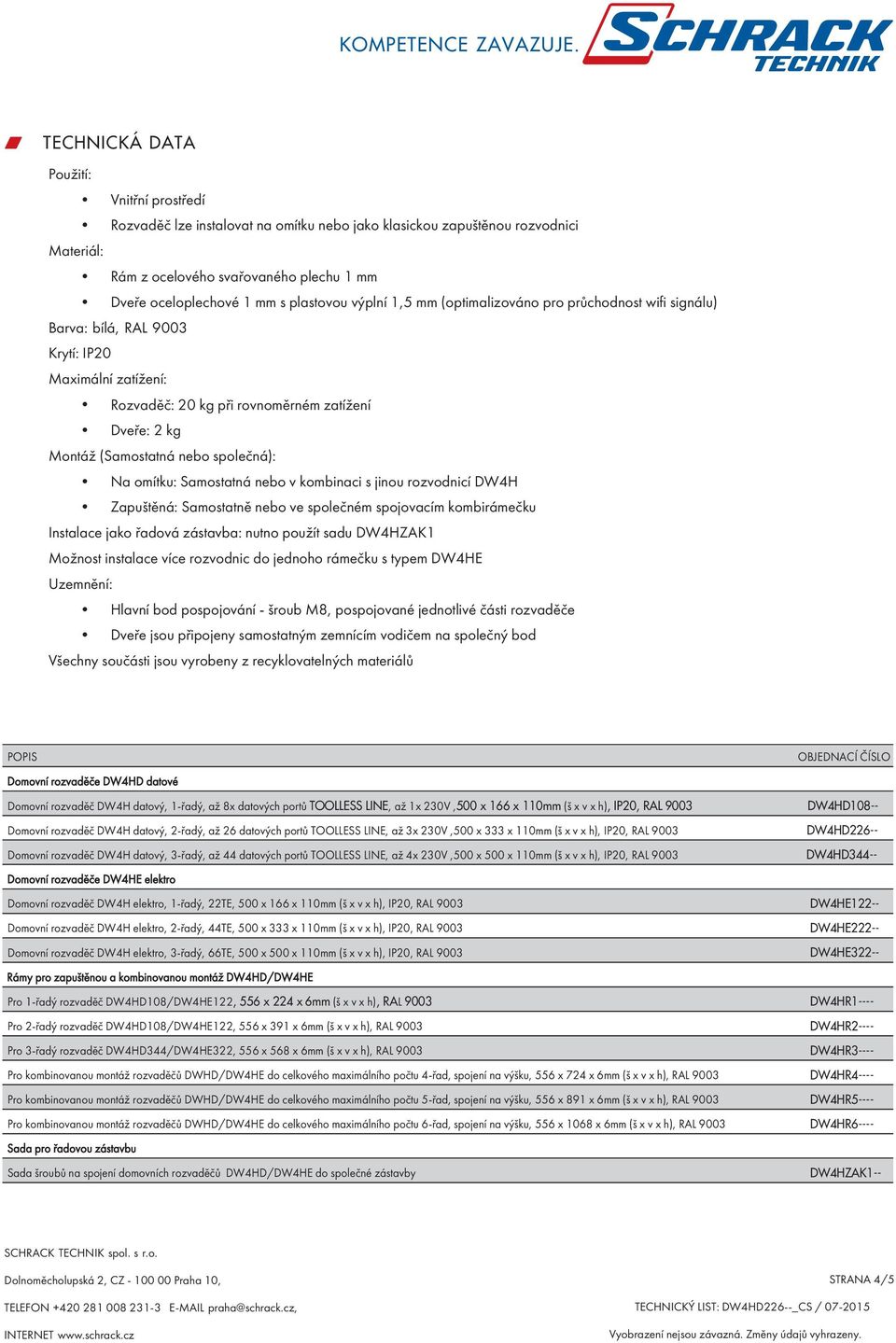

4 w TECHNICKÁ DATA Použití: Vnitřní prostředí Rozvaděč lze instalovat na omítku nebo jako klasickou zapuštěnou rozvodnici Materiál: Rám z ocelového svařovaného plechu 1 mm Dveře oceloplechové 1 mm s plastovou výplní 1,5 mm (optimalizováno pro průchodnost wifi signálu) Barva: bílá, RAL 9003 Krytí: IP20 Maximální zatížení: Rozvaděč: 20 kg při rovnoměrném zatížení Dveře: 2 kg Montáž (Samostatná nebo společná): Na omítku: Samostatná nebo v kombinaci s jinou rozvodnicí DW4H Zapuštěná: Samostatně nebo ve společném spojovacím kombirámečku Instalace jako řadová zástavba: nutno použít sadu DW4HZAK1 Možnost instalace více rozvodnic do jednoho rámečku s typem DW4HE Uzemnění: Hlavní bod pospojování - šroub M8, pospojované jednotlivé části rozvaděče Dveře jsou připojeny samostatným zemnícím vodičem na společný bod Všechny součásti jsou vyrobeny z recyklovatelných materiálů POPIS Domovní rozvaděče DW4HD datové Domovní rozvaděč DW4H datový, 1-řadý, až 8x datových portů TOOLLESS LINE, až 1x 230V,500 x 166 x 110mm (š x v x h), IP20, RAL 9003 Domovní rozvaděč DW4H datový, 2-řadý, až 26 datových portů TOOLLESS LINE, až 3x 230V,500 x 333 x 110mm (š x v x h), IP20, RAL 9003 Domovní rozvaděč DW4H datový, 3-řadý, až 44 datových portů TOOLLESS LINE, až 4x 230V,500 x 500 x 110mm (š x v x h), IP20, RAL 9003 Domovní rozvaděče DW4HE elektro Domovní rozvaděč DW4H elektro, 1-řadý, 22TE, 500 x 166 x 110mm (š x v x h), IP20, RAL 9003 Domovní rozvaděč DW4H elektro, 2-řadý, 44TE, 500 x 333 x 110mm (š x v x h), IP20, RAL 9003 Domovní rozvaděč DW4H elektro, 3-řadý, 66TE, 500 x 500 x 110mm (š x v x h), IP20, RAL 9003 Rámy pro zapuštěnou a kombinovanou montáž DW4HD/DW4HE Pro 1-řadý rozvaděč /DW4HE122, 556 x 224 x 6mm (š x v x h), RAL 9003 Pro 2-řadý rozvaděč /DW4HE122, 556 x 391 x 6mm (š x v x h), RAL 9003 Pro 3-řadý rozvaděč /DW4HE322, 556 x 568 x 6mm (š x v x h), RAL 9003 Pro kombinovanou montáž rozvaděčů DWHD/DW4HE do celkového maximálního počtu 4-řad, spojení na výšku, 556 x 724 x 6mm (š x v x h), RAL 9003 Pro kombinovanou montáž rozvaděčů DWHD/DW4HE do celkového maximálního počtu 5-řad, spojení na výšku, 556 x 891 x 6mm (š x v x h), RAL 9003 Pro kombinovanou montáž rozvaděčů DWHD/DW4HE do celkového maximálního počtu 6-řad, spojení na výšku, 556 x 1068 x 6mm (š x v x h), RAL 9003 Sada pro řadovou zástavbu Sada šroubů na spojení domovních rozvaděčů DW4HD/DW4HE do společné zástavby OBJEDNACÍ ČÍSLO DW4HE122-- DW4HE222-- DW4HE322-- DW4HR1---- DW4HR2---- DW4HR3---- DW4HR4---- DW4HR5---- DW4HR6---- DW4HZAK1-- STRANA 4/5

nebo společná): Na omítku: Samostatná nebo v kombinaci s jinou rozvodnicí DW4H Zapuštěná: Samostatně nebo ve společném spojovacím kombirámečku Instalace jako řadová zástavba: nutno použít sadu

5 POPIS TOOLLESS LINE modul RJ45 TOOLLESS LINE modul RJ45 nestíněný, Cat.5e, samozářezový, SFA TOOLLESS LINE modul RJ45 nestíněný, Cat.6, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.5e, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.6, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.6, samozářezový, SFB TOOLLESS LINE modul RJ45 stíněný, třída E A 10 Gbps, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.6 A 10 Gbps, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.6 A 10 Gbps, samozářezový, SFB TOOLLESS LINE modul průchodky RJ45/RJ45 TOOLLESS LINE modul-průchodka/spojka kabelů 2x RJ45 stíněná, třída E A 10 Gbps TOOLLESS LINE modul koaxiální TOOLLESS LINE modul koaxiální, F - F spojka, 75 Ohmů TOOLLESS LINE modul optické TOOLLESS LINE modul optický, neosazené, pro SC-S/LC-D, neosazený, SFA LC-Duplex, zircon, MM, bez úchytů, béžová LC-Duplex, zircon, SM, bez úchytů, modrá SC/APC simplex SM, bez úchytů, zelená 10" napájecí panely PDU PDU 10", 3x SCHUKO, 1U, kabel 2 m PDU 10", 3x ČSN, 1U, kabel 2 m Zásuvky VISIO V / 16 A, SCHUKO Zásuvka SCHUKO, bezšroubové svorky, bílá Zásuvka SCHUKO, šroubové svorky, bílá Zásuvka SCHUKO, dětská ochrana, bezšroubové svorky, bílá Zásuvka SCHUKO, dětská ochrana, šroubové svorky, bílá Zásuvka SCHUKO bezšroubové svorky, červená Zásuvka SCHUKO šroubové svorky, červená Zásuvky VISIO V / 16 A, ČSN Zásuvka ČSN, bezšroubové svorky, bílá Zásuvka ČSN, šroubové svorky, bílá Zásuvka ČSN s dětskou ochranou, bezšroubové svorky, bílá Zásuvka ČSN s dětskou ochranou, šroubové svorky, bílá Zásuvka ČSN s dětskou ochranou, bezšroubové svorky, červená Zásuvka ČSN s dětskou ochranou, šroubové svorky, červená Rámečky VISIO Rámeček jednoduchý, bílá barva Rámeček dvojnásobný, bílá barva Rámeček trojnásobný, bílá barva OBJEDNACÍ ČÍSLO HSEMRJ5UWS HSEMRJ6UWS HSEMRJ5GWS HSEMRJ6GWS HSEMRJ6GBS HSEMRJ6GWT HSEMRJ6GWA HSEMRJ6GBA HSEMRKRGWS HSEMRKFFWS HSEMRLLLWS HMOLE00103 HMOLE00104 HMOLE00107 IU IU EV EV EV EV EV EV EV EV EV EV EV EV EV EV EV STRANA 5/5

6, samozářezový, SFB TOOLLESS LINE modul RJ45 stíněný, třída E A 10 Gbps, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.6 A 10 Gbps, samozářezový, SFA TOOLLESS LINE modul RJ45 stíněný, Cat.
