KATALOG PRODUKTŮ.

Transkript

1 TLOG PODTŮ

2 OBSH OBSH ONDVILL Technické parametry... 4 Montážní návod... 5 ONDLINE CLSSIC Technické parametry... 6 Montážní návod... 7 Montáž doplňků... 8 Doplňky, příslušenství... 9 ONDCLI Onduclair PC (polykarbonát) Onduclair PVC Polyester (sklolaminát) Doplňky, montážní návod ONDBND Onduband PO, ESY ONDSTEEL, ONDTECH Technické parametry Doplňky áklady montáže Montážní příslušenství BDOLINE Bardoline PO S Bardoline PO Bardofix Bardoline BSE Příslušenství, základy montáže BITLINE Pergola oof ONDTEM Technické informace áklady montáže ONDTISS Paropropustné fólie Parotěsné fólie STŘEŠNÍ ON Onduline Termo, Comfort Onduline PVC, střešní výlez PŮDNÍ SCHODY Click FIX, Termo, Mini, F30, Extra FONDLINE Fondaline 400, Fondaline Drain, ender, Foam Fondaline F

3 Snadná montáž, jejíž provedení zvládnete i sami a to bez nároků na nákladné vybavení, neuvěřitelně nízká hmotnost jsou hlavními přednostmi této střešní tašky. Pokud k tomu přidáme hloubkové probarvení, výhodné balení, bezproblémovou dopravu a širokou škálu originálních doplňků, máte střešní krytinu vhodnou nejen na rekonstrukce, ale i na zcela nové střechy. MINIMLNÍ SLON 9 15%, BEPEČNÝ SLON 17 30% * OTVENÍ ONDVILL SFLTOV STŘEŠNÍ TŠ sfaltová střešní taška ONDVILL svým unikátním řešením přináší zcela nové možnosti při Vašem výběru střešní krytiny. Její barevný a tvarový 3D efekt v mnohém připomíná klasické střešní tašky. Díky materiálu, z kterého je ONDVILL vyrobena je její realizace možná na většinu střešních plášťů. Technické parametry Barvy 106cm 40cm + VODONEPOPSTNOST 10 LET STOP zatížení jen 4 kg/m 2 Délka 40 cm Šířka 106 cm Tloušťka 3,0 mm Výška vlny 40 mm Počet vln 6 Čistá krycí plocha 0,31 m 2 Hmotnost tašky 1,27 kg Počet tašek/m 2 3,23 ( ) 30 ( 17 ) *Montáž na bednění je možná pouze v nízkém sklonu 9-17 a pouze na jednoduché typy nezateplených konstrukcí s volným prouděním vzduchu pod krytinou (přístřešek, altán apod.). OMÍSTĚNÍ YTINY Montáž krytiny začněte u okapu. rytinu pokládejte proti směru převládajících větrů. První řadu připevněte hřeby nad drážky v uvedeném pořadí. Další šablonu rozřežte podélně napůl a následně pokládejte krytinu na celou střechu tak, aby každá druhá řada začínala v polovině spodní šablony (tzv. na vazbu). Podélný přesah se provádí do vyznačených drážek (8 cm). Tmavým pruhem směrem nahoru 3D effect 6 Půl šablony 3 5 Celá šablona Půl šablony 1 4 Celá šablona Celá šablona Podélný přesah 2 Celá šablona LŤOVNÍ, OP POVEDENÍ HŘEBENE SLON STŘECHY větrací mezera První lať se umístí 27cm od okapové hrany, dále se pokračuje v laťování po 32cm až ke hřebeni. Maximální přesah krytiny u okapu je 5cm. 5cm 32cm 27cm seříznutý podhřebenový prvek Další řady se kotví do vrcholu vlny mezi drážky. posunutí o půl řady Ventilační uzávěra vln První řada u okapu se kotví nad drážky X otvení krytiny se provádí do každé horní vlny krytiny (mezi drážky) ve stanoveném pořadí v počtu 18 ks/m 2. Boční 6. vlnu (x) přikotvěte až po překrytí další šablonou! DETIL HŘEBEN NOŽÍ Při použití podhřebenového prvku ukončete pokládku tohoto dílu cca 40 cm od styku hřeben - nároží a pro dotěsnění prostoru pod hřebenáčem použijte větrací pás hřebene a nároží nebo těsnící pásku Onduband PO. větrací pás nároží cca 40 cm podhřebenový prvek ONDBND Pro 10 cm SLON STŘECHY 9 17 ND 50 závětrná lišta závětrná lišta závětrná lišta 3D tónovaná červená 3D tónovaná hnědá 3D tónovaná zelená černá Doplňky 1 Mezi posledními řadami pod hřebenem je nutné ponechat větrací mezeru min. 5 cm. ávětrnou lištu umístěte před pokládkou hřebenáčů 2 a podhřebenového prvku. Na poslední řadu u hřebene se instaluje podhřebenový prvek, který se u štítu v případě potřeby seřízne tak, aby byl ukončen zároveň se závětrnou lištou Onduvilla. 1 Hřebenáč úzký lze použít pouze při sklonu střechy Při nižším nebo vyšším sklonu se použije standardní hřebenáč bez použití podhřebenového prvku. hřebenáč úzký boční přesah koncový hřebenáč větrací pás hřebene a nároží standardní hřebenáč HŘEBENČ ÚÝ: Délka: 106 cm žitná délka: 96 cm (překrytí min. 10 cm) Šířka: 18,9 cm Použití: při sklonu střechy STNDDNÍ HŘEBENČ: Délka: 90 cm, žitná délka: 75 cm (překrytí min. 15 cm) Šířka: 50 cm Použití: při sklonu střechy 9-17 a nad 50 PODHŘEBENOVÝ PVE: Délka: 103 cm Šířka: 14 cm Použití: při sklonu střechy do 35 lze použít jen v kombinaci s hřebenáčem úzkým DPTÉ PLST : Slouží k napojení doplňků z desek Onduline Délka: 27,5 cm Šířka: 66 cm ONCOVÝ HŘEBENČ: Délka: 105 cm Šířka: 19,4 cm Použití: při sklonu střechy NOVIN HŘEBY s plastovou hlavičkou a protikorozním pozinkovaným hrotem: Celková délka: 65 mm Průměr: 2,8 mm VĚTN LIŠT: Délka: 104 cm žitná délka: 94 cm Výška štítu: 11,4 cm Šířka: 10,5 cm NOVIN VTCÍ VT s dříkem z tvrzené oceli, který je ve špici osazen vrtákovou hlavou: Celková délka: 60 mm Průměr: 3,9 mm 4 3 Pokládka podhřebenového prvku a hřebenáče úzkého se provádí stejně jako krytina Onduvilla proti směru převládajících větrů. Přesah 4 hřebenáče úzkého vymezují boční drážky. Před kotvením je nutné všechny plastové prvky předvrtat. Podrobný montážní návod naleznete na Podmínkou záruky je montáž krytiny dle návodu výrobce, především dodržet správné rozteče latí, přesahy tašek, počet a rozmístění hřebů. Dostatečné odvětrání střešního pláště u okapu, v ploše i hřebeni doporučujeme provést pomocí kontralatí a systémových větracích prvků. V případě zateplených střech doporučujeme pod krytinu položit difúzní fólii jako pojistnou hydroizolační vrstvu. Pokud dojde k utěsnění hřebene je nutné zajistit větrání pomocí systémových větracích prvků. Střešní konstrukce, skladba střešního pláště, řešení větrání a počet větracích prvků musí odpovídat ČSN Navrhování střech a být ověřen tepelným výpočtem ČSN Tepelná ochrana budov a musí být v souladu s předpisy souvisejícími i doporučeními výrobce. 5 boční přesah B Na ukončení hřebene ve štítu střechy se použije koncový hřebenáč. Pro lepší přizpůsobení sklonu střechy je v případě potřeby možné koncový hřebenáč po stranách seříznout. Hřebenáče se kotví do každé vlny krytiny Onduvilla. 2 Pod standardní hřebenáč se použije větrací pás hřebene a nároží, který chrání před zafouknutím prachového sněhu apod. a zároveň umožňuje díky perforaci požadované odvětrání ve hřebeni. Hřebenáče se kotví do každé vlny krytiny Onduvilla.

4 Montážní návod Pokládku krytiny je nutné provádět dle návodu výrobce (podmínka záruky), především dodržet správné rozteče latí, přesahy desek, počet a rozmístění hřebů. Při určování laťování, průřezu kontralatí a latí je vždy nutné zohlednit plochu střechy, účel objektu, rozteče krokví, místní klimatické podmínky (vyšší sněhová oblast) atd. Ve ztížených podmínkách je nutné laťování zhustit, aby nedošlo k deformaci krytiny. Pokládka na bednění je možná pouze v případě nízkého sklonu a při zajištění volného proudění vzduchu pod konstrukcí. Dostatečné odvětrání střešního pláště u okapu, v ploše a hřebeni doporučujeme provést pomocí kontralatí, latí a systémových větracích prvků. důvodu možného vzniku kondenzace doporučujeme pod krytinu položit vhodnou pojistnou hydroizolační fólii dle skladby střešního pláště. Střešní konstrukce, skladba střešního pláště, řešení větrání a počet větracích prvků musí odpovídat ČSN "Navrhování střech" a být ověřen tepelným výpočtem ČSN "Tepelná ochrana budov" a musí být v souladu s dalšími platnými normami a předpisy. V případě nejasností kontaktujte před pokládkou technické oddělení. Laťování a kotvení ONDLINE CLSSIC STŘEŠNÍ OBLDOVÉ DESY + VODONEPOPSTNOST 15 LET STOP Sklon nad 5 stupňů Sklon střechy 5-10 (9%-17%) Nosná konstrukce: laťování max. 280 mm žitná plocha desky: 1,29 m 2 Max. zatížení: 200 kg/m 2 Sklon nad 10 stupňů Sklon střechy (17%-27%) Nosná konstrukce: laťování max. 450 mm žitná plocha desky: 1,53 m 2 Max. zatížení: 160kg/m 2 Sklon nad 15 stupňů Sklon střechy nad 15 (nad 27%) Nosná konstrukce: laťování max. 610 mm žitná plocha desky: 1,57 m 2 Max.zatížení: 120kg/m 2 Lehká střešní krytina vyráběná z organických vláken, sycená bitumenem a tvarovaná tlakem při vysoké teplotě do tvaru vlnitých desek. Vhodná pro použití jako střešní krytina na různé typy konstrukcí. Technické parametry Délka Šířka Tloušťka Hmotnost desky mm 950 mm 3,0 mm 6,5 kg Výška vlny Šířka vlny žitná šířka Hmotnost / m 2 38 mm 95 mm mm (dle přesahu) 3,5 kg max. 70 mm 280 mm 280 mm 280 mm 280 mm 280 mm max. 70 mm 450 mm 450 mm 450 mm max. 70 mm 610 mm 610 mm 610 mm Barvy: Přesah koncové části červená hnědá OIGINLNÍ VLIT černá zelená Boční přesah Doplňky HŘEBENČE Hřebenáče jsou vyráběny s integrovanými prolisy určující vzájemné přesahy. Pružnost materiálu umožnuje použití na všechny běžné sklony střech. Délka:, žitná délka: mm (viz. montážní návod.), Šířka: 500 mm, Váha: 1,4 kg, Balení: 15 ks v balíku. PLSTOVÉ HŘEBY Nový desing hezčí vzhled Vaší střechy. menšení hlavy 18 mm průměr. Plastová hlava z polyethylenu odolná s vysokou flexibilitou. Odolná proti V záření V barvě černé, červené, zelené a hnědé. Celková délka: 65 mm, Průměr: 2,8 mm Balení: 100 ks v sáčku nebo 400 ks v krabici. NOVIN VTCÍ VT Speciálně vyvinutý vrtací vrut s dříkem z tvrzené oceli, který je ve špici osazen vrtákovou hlavou. Významně usnadňuje a urychluje montáž, odpadává případné předvrtávání. V případě potřeby je možné prvek dotahovat či povolovat v průběhu celé životnosti. Je určen, jak do tvrdého dřeva, tak železa. Vrut má speciální, nízký profil hlavy a podložky pro dokonalý estetický výsledek. Plast je odolný vůči V záření. Délka: 60 mm, ávit: 35 mm, Průměr dříku: 3,9 mm, Průměr hlavy: 16 mm, Balení: 100 ks, Barvy: červená, hnědá, zelená, černá 6 7 ozmístění krytiny Montáž krytiny provádějte proti směru převládajících větrů a rozmísťujte v pořadí dle zobrazeného schématu. rytinu rozřežte podélně napůl a pokládejte tak, aby každá řada začínala v polovině šíře spodní desky (tzv. na vazbu). Vždy je nutné dodržet dle sklonu minimální podélné a příčné přesahy desek.

5 Provedení hřebene Doplňky Pokládku hřebenáčů provádějte na hřebenovou lať proti směru převládajících větrů s přesahem mm (dle vyznačených prolisů, v případě zhoršených klimatických podmínek je přesah 220 mm). Minimální přesah hřebenáčů přes krytinu je 120 mm. Ve hřebeni ponechejte mezi deskami větrací mezeru. Pod hřebenáč doporučujeme použít větrací pás hřebene a nároží. Na připevnění použijte originální hřeby Onduline (18 ks na hřebenáč), které se umísťují v místech každé vlny. min mm Provedení ostatních detailů a montáž doplňků 120 mm min. ŠTÍTOV LIŠT Je vyrobena z identického materiálu jako Onduline. Používá se jako snadné a estetické ukončení štítů střechy. Délka: mm, žitná délka: mm, Šířka: 410 mm, Váha: 1,4 kg, Balení: 20 ks v balíku VENTILČNÍ VĚ VLN Používá se u okapu pod vlny desek jako zábrana proti zalétávání ptáků nebo hmyzu do větraného podstřešního prostoru. Délka: mm, Váha: 5,25 kg jeden balík, Balení: 50 ks v balíku LÍNOVÉ TĚSNĚNÍ Slouží k utěsnění prostoru na okrajích úžlabí. amezuje zafouknutí větrem hnaného prachového sněhu nebo zatečení při prudkém dešti. Materiál: polyether, Délka:, Šířka: 30 mm, Výška: 50 mm ONČENÍ ŠTÍT STŘECHY Jednoduché ukončení štítu lze provést ohnutím poslední vlny přes boční prkno (viz obr.). ONČENÍ ŠTÍT STŘECHY Pro estetické ukončení štítu se nejlépe hodí originální štítová lišta, která se dodává v barvě krytiny. Pro její upevnění instalujte boční prkno. ONČENÍ ŠTÍT STŘECHY končení štítu nebo boční napojení na zeď je možné provést také obvyklým klempířským způsobem dle platných norem a pravidel. VLNOV VÝPLŇ Je vyrobená z siťovaného pěnového polyetylénu a slouží k vyplnění profilu vln. Díky novému tvaru dochází k mikroventilaci i při uzavření jednotlivých vln. Jednotlivé díly lze spojovat pomocí zámku, na konci prvku. Materiál je nenasákavý, pevný a odolný povětrnostním vlivům. V případě použití tohoto prvku je nutné zajistit větrání pomocí větracích prvků LV100C. Délka:. Balení: 100 ks v krabici. NPOJENÍ N EĎ oncový lem je vyroben z polypropylenu a je určen k napojení svislé stěny na krytinu Onduline. Lem se následně překrývá dilatační lištou (není v nabídce Onduline). Vhodný pro všechny sklony střech. Délka: 846 mm (šířka pokrytá jednou deskou) Váha: 7,5 kg jeden balík o rozměrech 970 x 290 x 130 mm. Balení: 25 ks v balíku STŘEŠNÍ ON Střešní okno slouží pro prosvětlení půdního prostoru a jako výlez na střešní plochu. Vhodné pouze pro nezateplenou střechu. Délka základny: 890 mm, Šířka základny: 660 mm, Celková výška: 150 mm, Síla: 3 mm, Průhledná plocha: 360 x 420 mm VENTILČNÍ VĚ VLN Připevňuje se k první okapové lati. amezuje průniku ptactva do prostoru pod krytinu a zároveň umožňuje volné proudění vzduchu u okapu. OPOVÝ LEM Okapový lem se používá při menším přesahu desky u okapu nebo při nízkém sklonu střechy. ONČENÍ PLTOVÉ HNY končení pultové hrany je možné provést pomocí hřebenáče, štítové lišty nebo klempířským způsobem. Hřebenáče připevněte do každé vlny desek. ajistěte dostatečné odvětrání ponecháním volného proudění vzduchu. V případě utěsnění pultu použijte pro větrání originální větrací prvky. Před kotvením je nutné všechny plastové prvky předvrtat. DETIL NOŽÍ STŘECHY Nároží připevněte před montáží hřebene. saďte podpěrná prkna a lemovací latě. Položte a seřízněte desky. Nároží překryjte hřebenovým dílem. ajistěte dostatečné větrání. NPOJENÍ N EĎ Pro napojení krytiny na stěnu lze použít originální tvarovaný prvek, který se překryje dilatační lištou. Tu lze provést obvyklým klempířským způsobem. STŘEŠNÍ ONO Lze použít k prosvětlení, větrání a výlezu na střechu. V krytině vyřežte otvor a v dané poloze připevněte orig. hřeby. Je vhodné pro nezateplené půdní prostory. POSVĚTLENÍ STŘECHY Na prosvětlení nezateplených prostor můžete použít desky PVC nebo PC, které jsou stejného rozměru jako desky Onduline. Přesný montážní návod naleznete v samostatném prospektu Onduclair (viz. podepřít latě a předvrtat!). STŘEŠNÍ OMÍNE HV 110 Sanitární komínek pro odvětrání např. kanalizace, WC... možňuje větrání ve sklonu e komínku lze objednat adaptér a flexi napojení průměru 100/70/50 mm. Délka základny: 560 mm, Šířka základny: 370 mm (4 vlny) Gumoasfalt STŘEŠNÍ VĚTNÍ LV 100C Slouží pro odvětrání krytiny a podstřešního prostoru. Větrák je profilovaný do tvaru desek, což umožňuje snadné napojení a zabudování do střešní krytiny Onduline. Délka: 500 mm, Šířka: 380 mm, Ventilační plocha LV 100C: mm 2 (cca 10 ks/100 m 2 ) ONDLINE G 12 oprava střechy ONDLINE G 23 Ochranný nátěr červenohnědý B E D D D C C = 500 mm B = 170 mm C = 360 mm D = 450 mm E = 610 mm mm DETIL OBLOOVÉ STŘECHY Minimální poloměr obloukových konstrukcí pro pokládku krytiny Onduline je 6 m. Pokládka se provádí na vrchlíku konstrukce s bočním přesahem desek 2 vlny a s proměnlivými podélnými přesahy a laťováním dle sklonu střechy. V horní části je přesah desek 500 mm, dále se dle sklonu střechy zmenšuje až na 170 mm. Laťování se v horní části provádí v rozmezí mm, ve strmějších sklonech mm. Podrobné informace o pokládce obloukových konstrukcí obdržíte na technickém oddělení společnosti Onduline. ODVĚTNÍ YTINY ajistěte dostatečné větrací průřezy u okapu, ve hřebeni a v ploše dle platných norem. V případě utěsnění hřebene je nutné zajistit větrání pomocí prvku LV100C. (Ilustrační foto). ÚŽLBÍ Úžlabí se provádí běžným klempířským způsobem dle platných norem, pravidel a předpisů s přihlédnutím na polohu objektu, klimatické podmínky, sklon střechy apod. Po stranách úžlabí se osadí klínové těsnění. Použití: místním i celoplošným opravám střešních krytin z asfaltových izolačních pásů a vlnitých asfaltových desek. zhotovování bezešvých hydroizolačních a ochranných povlaků střech, k ochranným nátěrům betonových nadstřešních částí, ke zhotovování směsí pro vyrovnávací hmotu a k izolačním nátěrům na různých podkladech. Před samotnou aplikací použít na podklad vhodnou penetraci (např. Penetral LP). Použití: vrchním ochranným nátěrům na asfaltové suspenze, na hydroizolační pásy bez břidličného posypu, na vlnité asfaltové desky a na asfaltové chodníky. Před samotnou aplikací použít na podklad vhodnou penetraci (např. Penetral LP). Spotřeba: na 1 nátěr 0,75 kg/m 2 8 9

6 V 10 LET ONDCLI PC MIMOŘDNĚ ODOLNÉ POSVĚTLOVCÍ DESY Prosvětlovací desky Onduclair PC (polykarbonát) jsou určeny k zastřešení jednoduchých konstrukcí i velkých ploch hal, skladovacích objektů apod. Vzhledem k výborným mechanickým a užitným vlastnostem je poskytována záruka 10 let. Desky jsou odolné vůči běžnému krupobití. ONDCLI PVC POSVĚTLOVCÍ DESY PO HOBBY POŽITÍ Prosvětlovací desky Onduclair PVC jsou určeny k zastřešení jednoduchých střech altánů, pergol, zimních zahrad apod. V případě použití profilu vlna Onduline je možná kombinace s asfaltovými deskami Onduline. Při montáži je nutné dodržet základní montážní pravidla. 5 LET V Onduclair PC profily tloušťka 0,8 mm: Onduclair PVC profily tloušťka 1 mm: Laťování, přesahy: Název VLN 95/38 TPÉ 75/18 Název VLN 95/35 Profil vlna 95/35 35 Délka x šířka 2000 x 950 mm 2000 x 1100 mm, 3000 x 1100 mm Minimální sklon pokl. 5 9 Min. kotvících prvků (ks/m 2 ) 8 10 Barvy čirá, bronz čirá, bronz lasifikace reakce na oheň dle ČSN EN Použitelnost v teplotním rozmezí B-s1,d0-30 C až +130 C B-s1,d0-30 C až +130 C Délka x šířka 2000 x 950 mm Minimální sklon pokl. 5 Min. kotvících prvků (ks/m 2 ) 8 Barvy čirá, bronz lasifikace reakce na oheň dle ČSN EN C-s3,d2 Použitelnost v teplotním rozmezí max. do 60 C Laťování Boční přeložení Minimální přesah * 5 15 max. 45 cm nad 15 max. 61 cm * Dle sklonu střechy lze upravovat přesah, vždy však doporučujeme min. 20 cm. V případě potřeby kontaktujte technické oddělení. Při kombinaci s deskami Onduline je možný shodný přesah 17 cm při sklonu střechy nad vlny Laťování, přesahy: Profil vlna 95/38 trapéz 75/18 POLYESTE SLOLMINTOVÉ DESY S OCHNNO GEL COT V 10 LET Laťování 5 15 max. 45 cm nad 15 max. 61 cm 9 15 max. 45 cm nad 15 max. 61 cm PES profily: Laťování, přesahy: Boční přeložení 2 vlny 2 trapézy Název VLN 5 177/51 Profil vlna 5 177/51 Minimální přesah * * Dle sklonu střechy lze upravovat přesah, vždy však doporučujeme min. 20 cm. V případě potřeby kontaktujte technické oddělení. Při kombinaci s deskami Onduline je možný shodný přesah 17 cm při sklonu střechy nad 15. Délka x šířka 2500 x 920 mm Minimální sklon pokl. 5 Min. kotvících prvků (ks/m 2 ) 6 Barvy průsvitná (PES), červená L 8012, šedá L 7012 (Onducolor) lasifikace reakce na oheň dle ČSN EN E Použitelnost v teplotním rozmezí -30 C až +120 C Laťování Boční přeložení Minimální přesah * max. 76 cm 1/2 vlny * Dle sklonu střechy lze upravovat přesah, vždy však doporučujeme min. 20 cm. V případě potřeby konzultace kontaktujte technické oddělení

7 ONDCLI DOPLŇY otvící prvky, základní montážní doporučení ONDBND SMOLEPÍCÍ BITMENOV PS VLN 95/38 35 TPÉ 75/18 VLN 5 177/51 Distanční podložky (pod krytinu) aloty (nad krytinu) Vruty Samolepící víceúčelová vodotěsná páska vhodná na utěsnění prostupů, drobné opravy na střechách, olemování komínu apod. Onduband PO J2-6,5x70, podl. 16 mm J2-6,5x50, podl. 16 mm J2-6,5x90, podl. 16 mm Délka (m) 10 Sady Šířka (cm) 10, 15, 30 Tloušťka 1,5 mm Barvy terakota, hliník, olovo, červená sada = 25x vrut 4,5 x 65 mm + distanční podložka sada = 25x vrut 4,5 x 45 mm + distanční podložka + ochranná čepička sada = 25x vrut 5,5 x 80 mm + distanční podložka + ochranná čepička Onduband ESY Minimálně 4 kotvící prvky na každou podpůrnou lať,vždy v 1., 3., 6. a 9. vlně * Přesné laťování v závislosti na charakteru materiálu viz. strana ákladní montážní doporučení Minimálně 5 kotvících prvků na každou podpůrnou lať, vždy v 1., 2., 5., 8., a 12. vlně Minimálně 3 kotvící prvky na každou podpůrnou lať, vždy v 1., 3. a 5. vlně Délka (m) 3, 5,10 Šířka (cm) 5; 7,5; 10; 15; 30 Tloušťka 1,1 mm Barvy terakota, hliník, olovo Před pokládkou PVC a PC desek je nutné tmavý podklad (latě, desky Onduline apod.) natřít bílou barvou popřípadě oddělit světlým polyetylenovým pěnovým páskem nebo L fólií. PC desky pokládejte nápisem this side up nahoru. Tato strana je opatřena speciální vrstvou V filtru. V místech kotvení předvrtat otvory o 2 mm větším průměrem než je kotvící prvek a to do vrcholu vlny nebo žebra. V místech kontaktu krytiny se štítem nebo stěnou zanechat 30 mm dilatační mezeru Vzdálenost otvoru od konce desky nesmí být menší než 50 mm Podrobný montážní návod naleznete na Lemování komínu Skladování a doprava Desky Onduclair nesmí být při skladování a transportu vystaveny přímému slunečnímu záření! Pozor při transportu v rozehřátém automobilu. Desky musí být skladovány ve vodorovné poloze a odděleny od rovného podkladu (např. hranoly), uchovávány ve stínu a větraných prostorách, přikryté světlou plachtou nepropoustějící světlo

8 Doplňky ONDSTEEL ONDTECH OCELOV STŘEŠNÍ TŠ HLD NEBO S GNLTEM OnduSTEEL taška s granulátem, OnduTECH taška v hladkém provedení, odolná, lehká a hospodárná ocelová střešní krytina v tradičním stylu tašek je vyrobena z 0,45 mm silného ocelového plechu s oboustrannou aluzinkovou ochranou lisovaného do profilu střešní tašky, která poskytuje ochranu před povětrnostními vlivy. áruka 50 let na Ondusteel a Ondutech 100. Na Ondutech 50 je záruka 30 let. VODONEPOPSTNOST 50 LET STOP HŘEBENČ LTÝ B Celková délka: 400 mm žitná délka: 380 mm Šířka: 150 mm Výška: 95 mm HŘEBENČ POČTEČNÍ/ONČOVCÍ B S/E Celková délka: 400 mm žitná délka B/S: 360 mm žitná délka B/E: 400 mm Šířka: 150 mm Výška: 95 mm HŘEBENČ V TV V Celková délka: 1385 mm žitná délka: 1290 mm Šířka: mm ONČENÍ NOŽÍ BSP Celková délka: 400 mm žitná délka: 360 mm Šířka: 150 mm Materiál: plast VLBOVÝ OH POČTEČNÍ/ ONČOVCÍ YB S/E (foto ukončovacího rohu) Pro hřebenáč B Sklon: 30 Materiál: plast Technické parametry střešní šablony ST7: Paleta barev OnduSteel Celková délka žitná délka Celková šířka žitná šířka žitná plocha Celková tloušťka barvy Ondusteel Celková tloušťka barvy Ondutech 100 Celková tloušťka barvy Ondutech 50 Spotřeba na m 2 Hmotnost Ondusteel Hmotnost Ondutech mm mm 456 mm 410 mm 0,55 m 2 /ks 140 μm 100 μm 50 μm 1,82 ks 3,22 kg/šablona 2,45 kg/šablona VĚTN LIŠT FT L/ Pravá/Levá Celková délka: 1385 mm žitná délka: 1230 mm Pokrývá 3 řady šablony ST7 OVINNÝ PLECH VST Ondusteel: 1412 x 500 mm Ondutech: 2000 x 670 mm Spotřeba na m 2 : 1,41 ks LEM E DI SWT L/ Pravý/Levý Celková délka: 1385 mm žitná délka: 1230 mm Pokrývá 3 řady šablony ST7 VENTILTO PLECHOVÝ VL Materiál: ocelový plech Délka: 250 mm Šířka: 456 mm Větrací průřez: 125 cm 2 OPOVÝ LEM ET Celková délka: 1385 mm žitná délka: 1290 mm Spotřeba na 1 bm: 0,78ks VĚTOVÝ YT VĚTČ LG Materiál: plast Délka: 440 mm Šířka: 456 mm Větrací průřez: 75cm 2 Pro sklony SPOJOVCÍ PLECH NI Celková délka: 1385 mm žitná délka: 1290 mm Spotřeba na 1 bm: 0,78ks OMÍNE 110 MM HV 110 Materiál: plast Délka: 440 mm Šířka: 456 mm Průměr: 110 mm ÚŽLBNÍ PLECH BE GNLT VY Celková délka: 1385 mm žitná délka: 1290 mm Spotřeba na 1 bm: 0,78 ks VENTILČNÍ OMÍNE PLYNOVÝ GS 125 Materiál: plast Délka: 455 mm žitná délka: 410 mm Šířka: 440 mm Průměr: 125 mm terakota 11 (L 8002) břidlice 22 (L 7015) hnědá 33 (L 8017) černá 44 (L 7021) červená 55 (L 3009) zelená 66 (L 6011) modrá 77 (L 5007) Paleta barev Ondutech NTÉNNÍ POSTP 16 Materiál: plast Délka: 440 mm Šířka: 456 mm LDNÍ DES BP Materiál: ocelový plech Délka: 640 mm Šířka: 456 mm Použití: jako základní prvek ke zhotovení střešních lávek NŠLPNÝ STPEŇ FS Materiál: ocelový plech Délka: 640 mm Šířka: 456 mm Použití: pro bezpečný pohyb po střešní krytině DŽ HOMOSVOD NIVELNÍ BLC NI Materiál: ocelový plech DŽ HOMOSVOD HŘEBENČI B BLC/B Materiál: ocelový plech Použití: upevnění drátu hromosvodu červená 01 (L 3011) hnědá 02 (L 8016) L barvy jsou pouze přibližné. břidlice 03 (L 7016) terrakota 05 (L 8004) zelená 06 (L 6005) modrá 07 (L 5010) Skladba vrstev luzinková ochrana Ochranná vrstva Primer + akrylátová barva tl: Ondusteel 140 μm Ondutech μm Ochranná vrstva luzinková ochrana Ocelový plech tl. 0,45 mm Výhody střešní krytiny atížení jen 4,8-5,8kg/m2 luzinková ochrana áruka 50 let (Ondutech let) Dlouhá životnost Díky těsnosti vhodná do ztížených klimatických oblastí Použití na sklony střech od 12 STŘEŠNÍ VIÝŘ NIVESL SNE Materiál: ocelový plech a polykarbonátové sklo Délka: 860 mm Šířka: 400 mm ozměr okna: 480x360 mm TŠ PLSTOV PŮHLEDN POSVĚTLOVCÍ LP Materiál: polykarbonát Délka: 440 mm Šířka: 456 mm Slouží k prosvětlení půdního prostoru. Před kotvením předvrtat. DŽ SNĚHOVÝCH TBE Sada obsahuje 3 držáky Délka trubky 2,5m áslepky trubek, šrouby Barva L 7016 DŽ SOLNÍHO PNEL Provedení: hladká matná Materiál: Fe + n lakovaná Hmotnost: 2 kg Výška držáku: mm SNĚHOVÝ OŽEČ SB Materiál: ocelový plech Použití: zabraňuje sjíždění sněhu ze střechy, klade se u okapu a v ploše dle sněhové oblasti 14 15

9 áklady montáže Montážní příslušenství 410 mm 410 mm Nezbytnou podmínkou správného fungování a zaručené životnosti střešního systému Ondusteel, Ondutech je provedení montáže podle zásad a pravidel stanovených výrobcem a použití originálních doplňků a příslušenství. Všechny prvky systému jsou přizpůsobeny technickým i estetickým nárokům kladeným na moderní střechu. Jejich náhrada nebo záměna za prvky neschválené výrobcem může mít za následek funkční nebo vzhledové vady krytiny a může znamenat porušení záručních podmínek výrobce. Pro získání prodloužené záruky je nutné vyplnit registrační formulář. Informujte se prosím u prodejce krytiny popř. se obraťte přímo na obchodního zástupce společnosti Onduline mm 1. LŤOVNÍ Na krov položte difúzní folii, kontralatě a latě s roztečí 410 mm (měřte spodní hrany latí). Pouze první lať u okapu naměřte mm, protože krytina může dle potřeby a tvaru střechy přesahovat max. 70 mm přes okapovou lať. Dbejte na dostatečné provětrání! 2. OPOVÝ LEM Již při laťování rozmyslete přesah tašek přes okapovou hranu 30 mm ve ztížených povětrnostních podmínkách nebo až 70 mm v ideálním stavu. Doporučujeme použití Okapového lemu ET. Okapový lem doporučujeme použít při nízkých sklonech. 3. SLDB TŠE rytinu kryjte vždy na vazbu s minimálním přesazením o 2 profily. Šablony přes sebe překládejte o krajní drážky cca. 65 mm a po směru převládajících větrů nebo od místa častého pohledu. Šablony se podkládají, proto nepřibíjejte krajní tašky až do uložení spodní řady. 4. PŘIBÍJENÍ TŠE první řada pod hřebenem rytinu Ondusteel kryjte od hřebene k okapu. ačněte na prvním celém laťování (410 mm) pod hřebenem. Tašky upevněte na místo přes horní lem min. 2 ks hřebů v prohlubních, kde bezprostředně přiléhá k lati. 5. PŘIBÍJENÍ TŠE V PLOŠE V celé ploše přibíjejte šablony přes přední lem mírně šikmo k lati na hraně odtokového žlábku, kde je nejmenší odvod vody. Použijte min. 4 hřeby (1ks do přesahu). Nikdy nekotvit do plochy tašky!!! (Jen pro názornost je ukázka ručně, ideální bezpečné a rychlé je ale použitíje profi nářadí). 6. PŘIBÍJENÍ OP V případě přesazení krytiny přes okapovou hranu přibijte šablony min. 4 ks hřebů v nejvyšším bodě odtokové drážky a místě podložení tašky latí. Hřebíky zatřete opravnou barvou/silikonem a zasypejte granulátem stejné barvy. 7. a 8. FOMTOVNÍ TŠE Stejně jako u přibíjení používejte profi nářadí pákové nůžky a malou a velkou ohýbačku - vše vám ochotně zapůjčíme. Dle tvaru střechy musíte krytinu zkracovat a upravovat. Na stříhání šablon použijte pákové nůžky.!! pozornění: zákaz používání vysoko obrátkových rotačních pil a úhlových brusek!! Na ohyby v příčném směru (pod ávětrné lišty FT/_L, pod Lemy ke zdi SWT/_L, úžlabí P, nároží apod.) doporučujeme použít malou ohýbačku. Na ohyby v podélném tvaru (pod hřebenem, pod nadstavby, zlomy střech) doporučujeme použít velkou ohýbačku. HŘEBY NEE VOLNÉ NF Barva: červená, černá Délka: 45 mm Průměr: 2,5 mm Balení: 500 ks volně SMOŘENÉ ŠOBY SC Barva: červená, černá Samořezné vruty - šestihranné Délka: 42 mm Průměr: 3,2 mm Balení: 500 ks volně ŠOBOHŘEBÍY NCS Barva: červená, černá Balení: 325 ks Mají stejnou specifikaci jako stávající hřebíky (rozměry/materiál). vašak narozdíl od klasických nerezových hřebů mají místo drážek závit. Tím pádem je možné hřeby vyšroubovat pro případné doplnění střešní krytiny o doplňky. ároveň je možné hřeby dotáhnout při nedostatečném nastřelení. Jsou k dispozici pouze ve svitku. >120 mm <120 mm OPVN SD ONDSTEEL EP Obsah: akrylová barva, granulát Použití: opravy drobných poškození povrchů krytiny Spotřeba: cca 1 sada/100 m 2 OPVN SD ONDTECH EP Obsah: akrylová barva Použití: opravy drobných poškození povrchů krytiny Spotřeba: cca 1 sada/100 m 2 25 mm 9. a 10. HŘEBEN LTÝ Pokud je vzdálenost poslední latě pod hřebenem menší než 120 mm, použijte místo tašky ST7 Spojovací plech (NI). Pokud je tato vzdálenost větší, použijeme tašku (ST7). Na spojovacím plechu nebo tašce naměřte danou vzdálenost a přidejte cca. 30 mm na ohyb nahoru a přebývající část odstřihněte. Hřebenáče kulaté (B) upevňujte vždy v nejvyšším místě 1 ks hřebů. Na začátek hřebene použijte Hřebenáč začáteční (B/S), na ukončení hřebene použijte Hřebenáč ukončovací (B/E). Na nároží k okapové hraně použijte končení nároží (BSP) s oblým čelem, na spojení dvou nároží a hřebene použijte Valbový roh (Y/B/S_E). 11. a 12. VĚTN LIŠT Při ukončení střechy ávětrnou lištou (FT/L_) upevněte ze strany k latím prkno cca. 90 mm široké a o 25 mm přesahující výšku latí. Tašky ohýbejte k prknu cca. 25 mm nahoru, aby bránily případné vodě. FT lišty pokládejte společně s krytinou, spodní lišta se podkládá pod horní boční profil musí přesně zapadat do profilu tašek. Přibijí se 6 ks hřebů (2 ks do přesahů) ze strany a z vrchní části. dyž je závětrná hrana tzv. z úhlu (úhel okapové a nárožní linie není 90 ), vyrobíme lištu z rovinného plechu (VST). OMPESO DO COM Hmotnost kompresoru: 20 kg Objem nasávacího vzduchu: 220 l/min. Maximální tlak: 8 bar Výkon motoru (220 V, 50 Hz): 1,1 kw HŘEBÍOVČ DO GN Hmotnost hřebíkovače: 2,5 kg apacita zásobníku: až 325 ks hřebů MONTŽNÍ SD Malá ohýbačka - délka lišty 65 cm, hmotnost: 27 kg Velká ohýbačka - délka lišty 140 cm, hmotnost: 30 kg Pákové nůžky: délka střihu 70 cm, hmotnost: 35 kg Montážní sadu, kompresor a hřebíkovač nabízíme za poplatek k zapůjčení. V případě zájmu kontaktujte našeho regionálního obchodního zástupce. 13. LEM E DI Pokud střecha končí kolmou zdí, použijte Lem ke zdi (SWT/ L_). Na obdobně ke zdi nahoru ohnutou krytinu jako u FT (cca. 25 mm) připevněte SWT lištu a vnější svislou část SWT překryjte dilatační lištou. 14. NOŽÍ Při použití B na nároží upevněte lať dle sklonu protilehlých střešních ploch, krytinu ohněte nahoru k této lati (opět cca 20 mm) a do latě upevněte jedním hřebem na hřebenáč. 15. ÚŽLBÍ Úžlabí vybedněte a zapusťte cca. 20 mm pod střešní latě. Použijte originální Úžlabní plech (P). dlouhých úžlabí nebo netypické konstrukci můžete úžlabí vyrobit klempířsky z ovinného plechu (VST). rytinu následně ohněte cca 20 mm dolu do úžlabí. 17. STŘEŠNÍ DOPLŇY e krytině Ondusteel existuje plná škála doplňků. Všechny se připevňují obdobným způsobem. Pokud jsou z plastu, doporučujeme je položit pod přesahy krytiny, předvrtat a teprve potom přibít. Střešní vikýře (SY), ákladní desky (BP), Nášlapný stupeň (FS) mají výztuhu, kterou přišroubujte vruty do horní hrany latě. 16. ONO STŘEŠNÍ aždé okno musí být osazeno dle požadavků výrobce. Držáky okna je dobré upevnit cca o mm níž pod úroveň střešní latě. Jako oplechování pod oknem použijte originál doplněk okenní lemování. rytina se pak ohýbá dolů k oplechování. 16 ákladní zásady 1) Přesná práce s krytinou Ondusteel a Ondutech (dále jen Ondusteel) zaručuje dokonalý výsledek a vzhled. Tento prospekt slouží pro získání základních informací o krytině. Podrobný montážní návod a technické informace naleznete na našich webových stránkách Profesionálům nabízíme bezplatné zaškolení. 2) Výrobky na paletě (v balení) musí být během přepravy a skladování (i v době uložení na stavbě) chráněny proti zatečení nebo kondenzaci vody mezi jednotlivé prvky. Doplňky skladujte vždy uvnitř. 3) Ondusteel klademe na konstrukci se sklonem v rozmezí Venkovní teplota by neměla klesnout pod -5 C, přičemž díly před montáží by měly být uskladněny min. do 5 C. 4) Na položenou krytinu vstupujte pouze v nejnutnějších případech. Mějte obuv s měkkou podrážkou a našlapujte v místě nejnižšího profilu, kde je taška podepřena latí. 5) Ventilace je důležitá u každé krytiny, neméně u tašek Ondusteel. Dbejte prosím doporučení navržené projektantem. 6) Pro pokládku platí obecné zásady pokrývání šikmých střech a klempířských a stavebních prací (více ČSN730540, , ). 7) V případě, že se objekt nachází v oblasti náchylnější na růst mechů doporučujeme zvolit typ krytiny v hladkém provedení Ondutech 50,

10 Tipy profilů Bardoline PO S125 - Hexagonal samolepicí 194 mm 337 mm 143 mm 010 červená žíhaná 020 hnědá žíhaná BDOLINE PO S 125 STŘEŠNÍ SFLTOVÝ ŠINDEL Špičkový asfaltový střešní šindel s keramizovaným granulátem, určeným pro všechny typy střešních konstrukcí, vhodný především tam, kde investor očekává maximální kvalitu a dlouhou životnost. Široká škála tvarů a barev dává možnost individuální volby pro každého. možňuje zohlednit vše, co nás při výběru střešní krytiny limituje, tvar, sklon, místo realizace, ale i celkový výsledný efekt. Při výrobě se používá kvalitní venezuelský oxidovaný asfalt Ti-juana, který zajišťuje vynikající odolnost vůči V záření a zároveň dokáže dlouhodobě odolávat působení rozdílných teplot. Posyp, který dává šindeli finální vzhled je vyroben z čedičového keramizovaného granulátu, který je mimořádně odolný vůči působení V záření a tím je zajištěna, dlouhá barevná stálost tohoto střešního šindele. Tipy profilů Bardoline PO S125 - Obdélník VODONEPOPSTNOST 10 LET STOP 325 mm Hmotnost: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablon m 2 na paletě: 179,4 Bezpečný sklon: (35 %) Bardoline PO S125 - Design samolepicí Hmotnost: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablon m 2 na paletě: 179,4 Bezpečný sklon: (40 %) Bardoline PO S125 - Opera 061 šedá žíhaná 070 zelená žíhaná 203 červená žíhaná 230 hnědá žíhaná 254 šedá žíhaná 274 zelená žíhaná 195 mm 145 mm 001 červená 003 červená španělská 020 hnědá žíhaná 3D 194 mm 143 mm 337 mm 104 antická cihlová 129 hnědý cedr 151 břidlicová tmavá 250 mm Hmotnost: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablon m 2 na paletě: 158,6 Bezpečný sklon: (31 %) 060 černá 061 břidlicová 070 zelená žíhaná Hmotnost: 11,7 kg/m 2 m 2 v balení: 2,0 = 16 šablon m 2 na paletě: 128 Bezpečný sklon: (35 %) 153 břidlicová světlá 156 zelený kámen 167 tmavý kámen Bardoline PO S125 - Trapez Bardoline PO S125 - Bobrovka 195 mm 004 červená žíhaná 061 břidlicová žíhaná 195 mm 145 mm 145 mm 006 červená cihlová 010 červená žíhaná 023 hnědá žíhaná 325 mm 200 mm Hmotnost: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablon m 2 na paletě: 158,6 Bezpečný sklon: (30 %) 061 břidlicová 070 zelená žíhaná Hmotnost: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablon m 2 na paletě: 158,6 Bezpečný sklon: (25 %) Technické informace Hmotnost skelné vložky: 125 g/m 2 eakce na oheň dle EN třída E eakce na oheň dle EN B roof (t1) 18 19

11 Tipy profilů 10 LET BDOLINE PO STŘEŠNÍ SFLTOVÝ ŠINDEL Fantazii, se meze nekladou. BDOLINE PO, Vám přináší zcela nové možnosti, při výběru tvarů a barev. Pestrost tohoto výběru,vysoká kvalita a 3D vzhled, Vám dávají možnost originálního řešení při výběru Vaší budoucí střešní krytiny. Bardoline PO - Opera VODONEPOPSTNOST STOP BDOFIX STŘEŠNÍ SFLTOVÝ ŠINDEL Tipy profilů 10 LET Typ, který vyniká svým zajímavým technickým řešením. Na spodní straně se nachází velká thermoadhezivní plocha, která zabezpečí dokonalé spojení jednotlivých šablon. Bardofix - obdélník STOP VODONEPOPSTNOST 3D 194 mm 143 mm 337 mm 119 červená žíhaná 139 hnědá žíhaná mm samolepicí 195 mm 013 červená mix 032 hnědá mix Hmotnost: 11 kg/m 2 m 2 v balení: 2,57 = 18 pásů m 2 na paletě: 154,2 Bezpečný sklon: (35 %) 160 tmavě šedá žíhaná 169 zelená žíhaná 242 mm Ochranná fólie ze spodní hrany se musí při montáži odstranit. 065 šedá mix 078 zelený mix Bardoline PO - Design Bardofix - bobrovka samolepicí 209 červená žíhaná 239 hnědá žíhaná mm samolepicí 195 mm 013 červená mix 032 hnědá mix Hmotnost: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásů m 2 na paletě: 180 Bezpečný sklon: (40 %) 190 mm Ochranná fólie ze spodní hrany se musí při montáži odstranit. Bardoline PO - Hexagonal 269 šedá žíhaná 279 zelená žíhaná 065 šedá mix 078 zelený mix 325 mm samolepicí Hmotnost: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásů m 2 na paletě: 180 Bezpečný sklon: (35 %) 194 mm 337 mm 143 mm 209 červená žíhaná 239 hnědá žíhaná 269 šedá žíhaná 279 zelená žíhaná Technické informace Složení: Oxidovaný asfalt Délka: Šířka: Hmotnost obdélník: 9 kg/m 2 Hmotnost bobrovka: 9 kg/m 2 Počet šablon v balení: 16 ks m 2 v balení: 2,32 m 2 na paletě: 185,6 Bezpečný sklon: (31 %) eakce na oheň dle EN třída E eakce na oheň dle EN B roof (t1) Technické informace Hmotnost skelné vložky: 100 g/m 2 eakce na oheň dle EN třída E eakce na oheň dle EN B roof (t1) 20 21

12 BDOLINE Příslušenství VODONEPOPSTNOST 5 LET BDOLINE BSE STŘEŠNÍ SFLTOVÝ ŠINDEL STOP Ekonomické řešení pro všechny typy jednoduchých střešních konstrukcí, vhodné zejména v oblasti hobby použití. erator standard (pro obdélník a sklon nad 25 ) Hřebenový plastový odvětrávač pro čtyřtabulový šindel délka 120 cm erator special (pro obdélník, do horských oblastí a sklon do 25 ) barva: hnědá a černá Tipy profilů Bardoline BSE - obdélník mm 013 červená mix 032 hnědá mix 242 mm 145 mm erator bobrovka barva: antracit, červenohnědá a červená Střešní výlez rozměr: 45 x 55 cm (otvírání nahoru), barva: antracit rozměr: 47 x 73 cm, (otvírání do boku pravá, levá strana), barva: antracit Sněhový zachytávač barva: antracit, červenohnědá, tmavě hnědá a cihlově červená 065 šedá mix 078 zelený mix Bardoline BSE - bobrovka mm 145 mm 013 červená mix 032 hnědá mix 190 mm Hřebíky kroucené Fen 20 mm, balení 1 kg 28 mm, balení 1 kg 28 mm, balení 5 kg nténí prostup barva: antracit, červenohnědá, tmavě hnědá a cihlově červená Odvětrávací komínek (komplet) barva: antracit, červenohnědá, tmavě hnědá a cihlově červená 065 šedá mix 078 zelený mix Bardoline BSE - triangular 195 mm 145 mm 013 červená mix 065 šedá mix 325 mm Technické informace Složení: Oxidovaný asfalt Délka: Šířka: Hmotnost: 8,5 kg/m 2 Bezpečný sklon: (31 %) Balení: Počet šablon v balení: 24 ks m 2 v balení: 3,5 m 2 na paletě: 182 eakce na oheň dle EN třída F Hřebíky kroucené Fen 20 mm, balení 10 x 1 kg Hřebíky kroucené Fen 28 mm, balení 10 x 1 kg Ondubar balení 30 a 50 m 2 PES impregnované vyrovnávací rouno 450 g/m 2 Bitumenový tmel kartuš 310 ml 22 23

13 BDOLINE áklady montáže sfaltové šindele BDOLINE jsou určeny pro různé konstrukce střech se sklonem Dle typu konstrukce a povahy stavby se zvolí vhodný typ šindele. Jako podklad pro šindele BDOLINE se provede celoplošný záklop (bednění) nejlépe z velkoformátových OSB desek popř. prken o tloušťce min. 26 mm a šířce max. 150 mm. Doporučená maximální vlhkost je 18 %. Na vyrovnání povrchu a zároveň na ochranu střešní konstrukce se použije např. asfaltová membrána s polyesterovou výztuží ONDB, která před pokládkou krytiny chrání konstrukci před klimatickými vlivy. Ondubar se pokládá s přesahy min. 100 mm a kotví hřeby.! volte vždy vhodný podklad vyvarujte se pokládky na nerovné či vlhké bednění. Nevhodná je také nadměrná šířka prken a poddimenzování tloušťky. V případě použití jako podkladu materiál s nasákavou nosnou vložkou (lepenky typu ), je nutné tento materiál před samotnou pokládkou šindele ze střechy odstranit! OVŽENÍ YTINY - olmo na spád střechy se vyznačí přímka XY (zpravidla rovnoběžnou s hřebenem a okapovou hranou) 195 mm od okapové hrany. - Na této přímce se zvolí bod co nejblíže ke středu střechy (v horizontální rovině) - bodu se vyznačí kolmice k ose XY (např. pomocí schématu naznačeného v obr. 1) pomocí bodů C, B, D - Vyznačí se rovnoběžka s přímkou D ve vzdálenosti 125 mm (). - Vyznačí se rovnoběžka s přímkou XY ve vzdálenosti 145 mm až ke hřebeni střechy.!před POLDO VŽDY DBEJTE N SPVNÉ OMĚŘENÍ YTINY! Vždy si ověřte rozměry a kolmost jednotlivých střešních ploch. obr. 1 POLD ŠINDELE - Na okapovou hranu se nanesou 2 souvislé pruhy asfaltového střešního tmelu Onduline (obr. 2) - Od zakládacích šindelů se odříznou viditelné části (obr. 2). Takto upravené šablony se osadí na okapovou hranu. První šablona se osadí od přímky (obr. 2). - První viditelná řada šindelů se zakládá od svislice D. - Druhá řada se zakládá od svislice (obr. 3) - Třetí řada se zakládá od svislice D. - Toto schéma se opakuje až do úplného pokrytí střechy. obr. 2 ONČENÍ ŠTÍT Boční zakončení štítu střechy se provede klempířským prvkem (závětrná lišta z Cu, l, Tin apod.). Jednotlivé šindelové šablony jsou ve štítu zkráceny dle potřeby a překryty min. 100 mm přes štítový plech. Pro spojení šindele s klempířským prvkem se provede pomocí asfaltového tmele ONDLINE.!VŽDY DBEJTE N podtmelení a DOSTTEČNÉ SPOJENÍ ŠINDELE LEM- PÍŘSÝCH PVŮ! obr. 3 PEGOL OOF HYDOIOLČNÍ SFLTOVÝ MODIFIOVNÝ PS S EMIOVNÝM POSYPEM Hydroizolační asfaltový modifikovaný pás se skelnou nosnou vložkou a keramizovaným posypem, který je vhodný jako vrchní vrstva pro jednoduché střešní konstrukce od minimálního sklonu střechy 5. Barvy: červená 1,8 kg/m 2 černá 2,2 kg/m 2 OTVENÍ mechanickému kotvení používejte pozinkované, měděné nebo hliníkové hřebíky s velkou hlavou se zvýšenou výtažností (doporučujeme použití originálních kroucených hřebíků Onduline o minimálním rozměru 3,5 x 28 mm). běžnému kotvení šindelů BDOLINE Obdélník používejte 5 hřebíků na jednu šablonu v místech znázorněných v obr. 4. hřebík musí být umístěn tak, aby procházel i spodní šablonou. Při sklonu střechy nad 60 použijte 7 hřebíků tak, jak je znázorněno na obr. 5. obr. 4 HŘEBENY NOŽÍ Na provedení hřebene a nároží se použije tvarovka zhotovená ze základní šablony šindele (viz obr. 6). Jednotlivé dílce šindele oddělte a v půlce ohněte. hotovené tvarovky umístěte na hřeben či nároží a připevněte 2 hřebíky. Spodní líc viditelné části se opatří pruhem střešního asfaltového tmelu ONDLINE. Další tvarovka se pokládá s odskokem 145 mm a musí překrývat termobody dílce pod ní. Při chladnějším počasí je vhodné dílec před ohnutím nahřát. Hřebenáč musí překrýt termobody poslední řady šindelů. Nikdy nesmí dojit k prasknutí tvarovky šablony. obr. 6 ÚŽLBÍ Do úžlabí se vloží pojistná hydroizolační vrstva Bituline o šíři 100 cm. sfaltové šindele první pokládané plochy musí být vyvedeny na druhou plochu tak, že vrchní hrana přesahuje přes osu úžlabí alespoň o 35 cm. Šablony se ve vzdálenosti 35 cm od osy úžlabí nepřibíjejí. V tomto místě se natavují do podkladního hydroizolačního pásu. V případě použití speciálních samolepících bezvložkových pásů je možno krytinu kotvit mechanicky v celé ploše. Prokládané úžlabí Obr. 7 Pokládají se současně obě strany úžlabí. Střídavě se klade levá a pravá řada. Seříznuté úžlabí Obr. 8 Položí se nejprve celá jedna strana s vytažením minimálně 35 cm na druhou stranu. Druhá strana se zařezává cca 20 mm před osou úžlabí. V tomto místě se šindele podlepují asfaltovým střešním tmelem Onduline. obr. 7 pojistná hydroizolace o šíři 100 cm Technické informace eferenční norma EN Složení Nosná skelná vložka Složení Modifikovaný asfalt PP Povrchová úprava plikace Vrchní strana: keramizovaný posyp Vnější strana: PE film zelená 1,8 kg/m 2 Mechanické kotvení na bednění, lepení některým z asfaltových lepidel Minimální přesah pásů: 10 cm podélně, 20 cm příčně Oblast použití áruka Izolace typu 3 roky obr. 5 pojistná hydroizolace o šíři 100 cm!nepoužívat nevhodné kotvící prvky jako hřeby s nízkou výtažností bez antikorozní ochrany apod. Dodržujte místa pro kotvení! obr. 8 Výrobek musí být instalován v souladu s platnými normami a předpisy. sfaltové pásy Pergola oof neobsahují dehet, azbest ani žádné jiné nebezpečné látky. Výrobek je recyklovatelný a není zatříděn do skupiny nebezpečný odpad. Vydání bezpečnostního listu pro tento produkt není povinné. Montáž při nízkých teplotách (v zimním období) Při pokládce šindele BDOLINE v chladnějším období je nutné věnovat zvýšenou pozornost správným doporučeným montážním teplotám. Při nízkých teplotách je nezbytně nutné aktivovat termo-lepící body (plochy) nahřátím. Vyšší teplotu (zahřátím) je nutné zajistit také u šablon, které se tvarují nebo ohýbají (např. hřebenové a nárožní tvarovky, šablony do úžlabí, zakřivené plochy apod.) tak, aby nedošlo k porušení (trhlinám) v místě ohybu. V případě jakýchkoliv nejasností ohledně pokládky šindele BDOLINE kontaktujte technické oddělení Onduline. onkrétní montážní návody k jednotlivým typům šindele najdete na 24 DOPV SLDOVNÍ: ole se musí převážet a skladovat v jedné vrstvě ve vertikální poloze (kolmo k zemi) a nesmí být vystaveny přímému slunečnímu záření. Pokládku provádějte při teplotě min. 0 C. Při nižších teplotách doporučujeme pásy před pokládkou ponechat min. 24 hod v prostředí s teplotou nad 0 C. BLENÍ: ole: 15 m 2 Paleta: 25 rolí (375 m 2 ) 25

14 ONDTEM VÍCEVSTVÉ TEMOEFLEXNÍ IOLČNÍ FÓLIE ONDTEM ÚSPO ENEGIE JINÉ VÝHODY Onduterm představuje zcela novou generaci tepelně izolačních materiálů. Jedná se o vícevrstvé termoreflexní parotěsné fólie s integrovanou tepelnou izolací. Systém Onduterm je založen na tepelně odrazivých fóliích, které jsou řazeny v jednotlivých vrstvách spolu s polyesterovými membránami. V nabídce jsou různé varianty s různým počtem vrstev fólií a membrán. Použití těchto materiálů výrazně snižuje prostorové nároky na izolace ve srovnání s tradičními materiály. Onduterm je použitelný pro venkovní i vnitřní zateplení např. pro izolace šikmých střech, svislých konstrukcí, podlah, stropů nebo jako odrazivé materiály za otopná tělesa. Jednoduchá manipulace a rychlá pokládka šetří čas a výdaje za zateplení. Nabízené typy termoreflexních fólií Onduterm XL. TOP. 5+ XL XXL 5XL 7XL 11XL 11SP 15SP Onduterm fólie odráží od svého povrchu až 92% sálavého tepla a jsou schopna absorbovat jen 1% tepelné energie, což oceníte jak v zimním období, kdy fólie odráží teplo zpět do interiéru a tím dochází k úspoře energie, tak v letních měsících, kdy fólie odráží teplo do exteriéru a nedochází tak k přehřívání interiéru. Oblast použití ateplení podkroví LDY MONTŽE: - tato varianta je vhodná při rekonstrukci nezateplené střechy a podkroví - termoreflexní fólii pokládejte rovnoběžně s okapem, připevněte mechanicky ke krokvím v intervalech ne větší než 100 mm (sponou kotevní hloubky: mm), - další vrstvu fólie přeložte minimálně o 100mm a všechny spoje přelepte hliníkovou páskou - také všechna napojení na stěny a jiné prvky je nutné provést s přelepením hliníkovou páskou - pokračujte s pokládkou po celé konstrukci podkroví - ponechání vzduchové mezery min. 20mm z každé strany zvyšuje termoizolační vlastnosti fólie. Technické informace ozměr role 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 9,81 m x 1,53 m 12,5 m x 1,20 m 9,81 m x 1,53 m 9,81 m x 1,53 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m 10,0 m x 1,5 m m 2 na roli 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 15 m 2 Hmotnost role 8,4 kg 10,35 kg 10,35 kg 6,4 kg 7,4 kg 11,6 kg 6,8 kg 8,4 kg Hmotnost na m 2 0,289 kg 0,690 kg 0,690 kg 0,426 kg 0,493 kg 0,773 kg 0,453 kg 0,560 kg Tloušťka - 3 mm 50 mm 30 mm 35 mm 45 mm 25 mm 30 mm Součinitel prostupu tepla [W/(m*)] - 0,07 0,024 0,033 0,027 0,024 0,019 0,023 Tepelný odpor [m 2 */W]* - 0,63 1,73 0,9 1,3 1,85 1,33 1,31 Skladba fólie 5 vrstev 2 vrstvy mikroperforované pokovené fólie 2 vrstvy rohože ze syntetických vláken 1 vrstva paropropustné membrány 3 vrstvy 2 vrstvy pokovené polyesterové fólie 1 vnitřní polyetylenová bublinková fólie * Tepelný odpor včetně 2 cm vzduchové mezery po obou stranách. 9 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 6 vrstev rohože z polyesterového vlákna 1 vrstva pokovené fólie 5 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 2 vrstvy rohože z polyesterového vlákna 1 vrstva pokovené polyesterové fólie Výhody termoizolačních fólií Onduterm oproti klasickým tepelným izolacím Termoizolační fólie Onduterm představují novou generaci tepelných izolací v oblasti zateplování. Výhodou fólií Onduterm je značná úspora prostoru oproti klasickým zateplovacím systémům, protože pro dosažení stejných parametrů stačí použít fólie s nižší tloušťkou. Systém je založen na tepelně odrazivých fóliích, které jsou řazeny v sendviči spolu s rohoží z polyesterových vláken. Spotřeba energie v budovách za použití vícevrstvé reflexní fólie je nižší až o 28% než při použití klasické tepelné izolace. Působení větru oslabuje účinnost reflexní izolace v menší míře než je tomu u klasické tepelné izolace. Onduterm také účinně zabraňuje vzniku nežádoucích tepelných mostů. Termoizolační fólie Onduterm jsou dodávány ve formě rolí malého objemu (15 m 2 v roli), což výrazně snižuje náklady na dopravu a skladování. Fólie se snadno přizpůsobí každému povrchu, je anti-alergická, odolná proti vlhkosti a kondenzaci. Při montáži není vyžadováno žádné speciální nářadí. Čas potřebný pro montáž je nepoměrně kratší než při použití tradiční izolace. Onduterm chrání budovy před přehřátím v letním období a zabraňuje ztrátě tepla v zimě. Výhody systému Onduterm oceníte především při rekonstrukcích, kdy výška krokví nebo typ střešní konstrukce neumožňuje použití klasické tepelné izolace. Termoizolační fólie umožňuje získat optimální užitnou plochu a přizpůsobit správné tepelné parametry kolem střešních oken a celého podkroví. 7 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 3 vrstvy rohože z polyesterového vlákna 2 vrstvy pokovené polyesterové fólie 11 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 5 vrstev rohože z polyesterového vlákna 4 vrstvy pokovené polyesterové fólie Doplňky 11 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 2 vrstvy rohože z polyesterového vlákna 4 vrstvy pokovené polyesterové fólie 3 vrstvy polyetylenové pěny L PS - slouží na přelepení vzájemných přesahů folií Onduterm. délka: 50 m šířka: 10 cm 15 vrstev 2 vrstvy vyztužené pokovené polyesterové fólie 2 vrstvy rohože z polyesterového vlákna 5 vrstev pokovené polyesterové fólie 6 vrstev polyetylenové pěny 26 Onduterm 15SP, Onduterm 11XL ateplení garážových vrat XL. IT obsahuje fólii Onduterm XL (termoreflexní izolační polyetylenová bublinková fólie na obou stranách krytá pokovenými polyesterovými fóliemi o rozměru 6 m 2 (0,6 x 10 m), oboustranné lepící pásky š. 25 mm a délky 15 m pro připevnění fólie na kovový nebo plastový povrch a hliníkové lepící pásky š. 50 mm a délky 10m na přelepení spojů fólie. Výhody použití: XL. IT je určený pro zateplení garážových vrat a dveří. Pokovená fólie Onduterm XL má velmi dobré odrazivé vlastnosti a poskytuje dvojitý termoreflexní účinek. Vnitřní pokovená vrstva odráží sálavé teplo a chrání vnitřní prostor garáže před ztrátou tepla, vzduchové mezery uvnitř fólie slouží jako tepelný izolant a vnější vrstva zmírňuje tvorbu kondenzace. ateplení dřevěných konstrukcí a podlah 27 Termoizolační reflexní fólie Termoreflexní fólie Onduterm významně zlepšuje tepelné vlastnosti dřevěných konstrukcí bez nutnosti zvyšování tloušťky izolace na úkor zmenšení obytného prostoru nebo podkroví, což dává nové možnosti použití fólie při zateplování nízkoenergetických domů, rekonstrukcí starších objektů, chat a dřevostaveb. Termoreflexní fólie Onduterm mají velmi dobré odrazivé vlastnosti, odráží od svého povrchu až 92% sálavého tepla zpět do interiéru, což zajisťuje optimální tepelnou ochrannou bariéru. ároveň zabraňuje vzniku tepelných mostů např. v oblasti krokví při použití ve střešních konstrukcích nebo dřevěných sloupků u svislých konstrukcí. Vysoký součinitel tepelné vodivosti získává Onduterm právě díky odrazu sálavého tepla od vrstvy hliníku. Pro zvýšení účinku termoreflexní fólie je proto nutné na každé straně rohože zajistit minimálně 2 cm vzduchovou mezeru jinak dochází ke ztrátě tepla. tohoto důvodu se nedoporučuje umístění fólie Onduterm přímo na stěnu. Fólii lze použít jak samostatně, tak v kombinaci s klasickou tepelnou izolací.

15 ONDTISS EXTEIÉ POPOPSTNÉ FÓLIE ONDTISS INTEIÉ POTĚSNÉ FÓLIE Výrobky série ONDTISS PP a TOPLESS byly navrhnuté tak, aby zabezpečovaly všestranné použití jako pojistná hydroizolační vrstva. Chrání konstrukci střechy a tepelně izolační vrstvu před prachem, sněhem, deštěm a před vlhkostí, kondenzující na dolní straně střešní krytiny. Fólie a membrány ONDTISS PP a TOPLESS přitom umožňují pronikání vodní páry směrem ven, díky čemu nehrozí riziko kondenzace vlhkosti. Parotěsné fólie slouží jako izolační vrstvy ve všech typech větraných i nevětraných střech. Chrání střechu, její konstrukci a tepelnou izolaci proti vlivu páry a vlhkosti unikající z interiéru a pomáhají tak zabránit tepelným ztrátám. romě této svojí základní funkce mohou výrobky série L zvýšit izolační účinek tím, že odráží tepelnou energii. Parotěsné fólie ONDTISS jsou flexibilní a snadno se instalují, jsou vysoce odolné a lehké. Difúzní membrána na šikmé střeše přímo na tepelnou izolaci Jedná se o nejčastější použití vysocedifúzní membrány. Ondutiss Topless 95 a Ondutiss Topless 135 jsou třívrstvé polypropylenové vysoce paropropustné konktaktní membrány. Taková membrána se pokládá přímo na tepelnou izolaci a chrání ji před všemi nepatřičnými vnějšími i vnitřními vlivy. Difúzní membrána na šikmé střeše na bednění Jsou případy, kdy je třeba pod určitý typ střešní krytiny použít plné bednění. Na takové konstrukce se používá vysoce difúzní membrána Ondutiss Topless 135. Parotěsná fólie v podkroví Funkcí parotěsné fólie je zabránit pronikání vodních par z interiéru do tepelné izolace. Pro případ obydleného podkroví je vhodná standardní polyethylenová fólie s mřížkou Ondutiss 110 PI nebo vysoceúčinná Ondutiss L 95 a Ondutiss L 150 s tepelně-reflexní hliníkovou vrstvou. Parotěsná fólie na svislé stěně Pokud zateplujeme stěnu z interiéru nebo máme dřevostavbu s použitím tepelné izolace mezi dřevěnou konstrukci, musíme i zde ochránit tepelnou izolaci před vodními parami pomocí navržených parotěsných fólií Ondutiss L 95, Ondutiss L 150 nebo Ondutiss 110 PI. Technické informace INTEIÉ POTĚSNÉ FÓLIE TECHNICÉ PMETY ONDTISS 110 PI ONDTISS L 90 ONDTISS L 150 Plošná hmotnost (g/m 2 ) Sd hodnota >15 >70 >70 Odolnost vůči V záření max. 3 měsíce max. 3 měsíce max. 3 měsíce Požární klasifikace materiály nerozšiřující plamen materiály nerozšiřující plamen materiály nerozšiřující plamen Šířka role 150 cm 150 cm 150 cm Délka role 25 m/50 m 25 m/50 m 25 m/50 m Technické informace EXTEIÉ POPOPSTNÉ FÓLIE Podstřešní fólie pro šikmé střechy V případě, že má investor dostatečně vysokou krokev a tepelná izolace nedosahuje celé její výšky a nebo si zajistil odvětrávací mezeru min. 2 cm mezi tepelnou izolací a ochrannou fólií, může použít nekontaktní polyethylenovou mikroperforovanou fólii s mřížkou Ondutiss 110 PP. Fasáda paropropustná Vysoce paropropustné fólie Ondutiss Topless 95 a Ondutiss Topless 135 lze použít na fasády s uzavřenými spárami. Slouží jako kontaktní difuzní fólie chránící tepelnou izolaci, ale také jako ochrana proti větru a nečistotě. 28 TECHNICÉ PMETY ONDTISS 110 PP ONDTISS TOPLESS 95 ONDTISS TOPLESS 135 Plošná hmotnost (g/m 2 ) Propustnost vodních par 30 g/m 2 /24 h 1300 g/m 2 /24 h 1300 g/m 2 /24 h Odolnost vůči V záření do 1 měsíce od 1 měsíce od 1 měsíce Požární klasifikace materiály nerozšiřující plamen materiály nerozšiřující plamen materiály nerozšiřující plamen Šířka role 150 cm 150 cm 150 cm Délka role 25 m/50 m 25 m/50 m 25 m/50 m Možnost realizace přímo na tepelně izolační vrstvě ne ano ano Možnost realizace na plném bednění ne ne ano 29

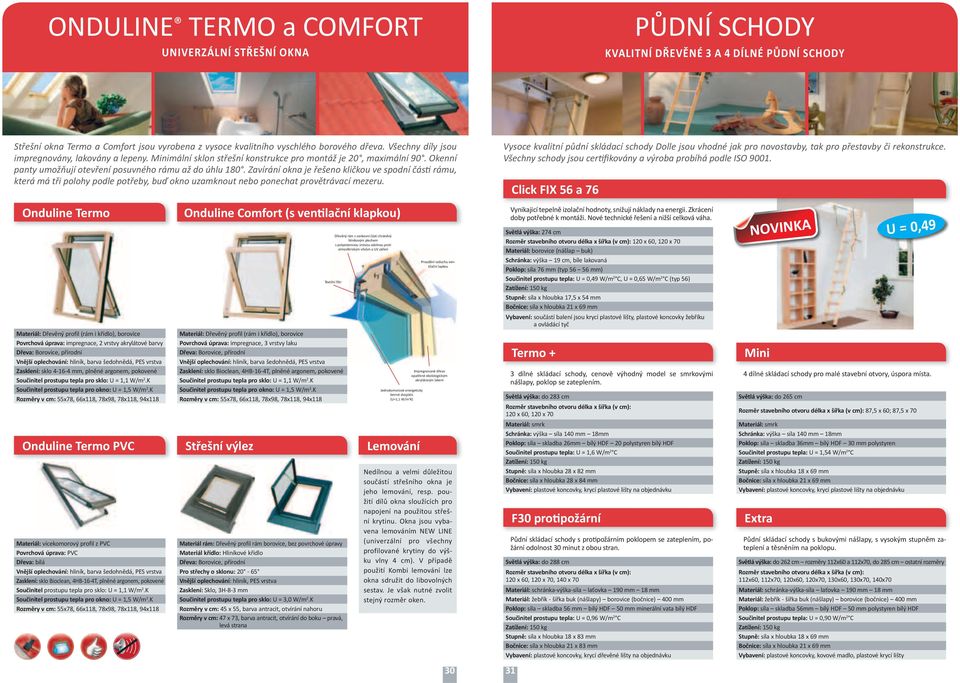

16 ONDLINE TEMO a COMFOT NIVELNÍ STŘEŠNÍ ON PŮDNÍ SCHODY VLITNÍ DŘEVĚNÉ 3 4 DÍLNÉ PŮDNÍ SCHODY Střešní okna Termo a Comfort jsou vyrobena z vysoce kvalitního vyschlého borového dřeva. Všechny díly jsou impregnovány, lakovány a lepeny. Minimální sklon střešní konstrukce pro montáž je 20, maximální 90. Okenní panty umožňují otevření posuvného rámu až do úhlu 180. avírání okna je řešeno kličkou ve spodní části rámu, která má tři polohy podle potřeby, buď okno uzamknout nebo ponechat provětrávací mezeru. Vysoce kvalitní půdní skládací schody Dolle jsou vhodné jak pro novostavby, tak pro přestavby či rekonstrukce. Všechny schody jsou certifikovány a výroba probíhá podle ISO Click FIX 56 a 76 Onduline Termo Materiál: Dřevěný profil (rám i křídlo), borovice Povrchová úprava: impregnace, 2 vrstvy akrylátové barvy Dřeva: Borovice, přírodní Vnější oplechování: hliník, barva šedohnědá, PES vrstva asklení: sklo mm, plněné argonem, pokovené Součinitel prostupu tepla pro sklo: = 1,1 W/m 2. Součinitel prostupu tepla pro okno: = 1,5 W/m 2. ozměry v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Onduline Comfort (s ventilační klapkou) Textilní filtr Dřevěný rám z venkovní části chráněný hliníkovým plechem s polyesterovou vrstvou odolnou proti atmosférickým vlivům a V záření Jednokomorové energeticky šetrné dvojsklo (=1,1 W/m 2 ) Onduline Termo PVC Střešní výlez Lemování Materiál: vícekomorový profil z PVC Povrchová úprava: PVC Dřeva: bílá Vnější oplechování: hliník, barva šedohnědá, PES vrstva asklení: sklo Bioclean, 4HB-16-4T, plněné argonem, pokovené Součinitel prostupu tepla pro sklo: = 1,1 W/m 2. Součinitel prostupu tepla pro okno: = 1,5 W/m 2. ozměry v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Materiál: Dřevěný profil (rám i křídlo), borovice Povrchová úprava: impregnace, 3 vrstvy laku Dřeva: Borovice, přírodní Vnější oplechování: hliník, barva šedohnědá, PES vrstva asklení: sklo Bioclean, 4HB-16-4T, plněné argonem, pokovené Součinitel prostupu tepla pro sklo: = 1,1 W/m 2. Součinitel prostupu tepla pro okno: = 1,5 W/m 2. ozměry v cm: 55x78, 66x118, 78x98, 78x118, 94x118 Materiál rám: Dřevěný profil rám borovice, bez povrchové úpravy Materiál křídlo: Hliníkové křídlo Dřeva: Borovice, přírodní Pro střechy o sklonu: Vnější oplechování: hliník, PES vrstva asklení: Sklo, 3H-8-3 mm Součinitel prostupu tepla pro sklo: = 3,0 W/m 2. ozměry v cm: 45 x 55, barva antracit, otvírání nahoru ozměry v cm: 47 x 73, barva antracit, otvírání do boku pravá, levá strana Proudění vzduchu ventilační lapkou Impregnované dřevo opatřené ekolologickým akrylátovým lakem Nedílnou a velmi důležitou součástí střešního okna je jeho lemování, resp. použití dílů okna sloužících pro napojení na použitou střešní krytinu. Okna jsou vybavena lemováním NEW LINE (univerzální pro všechny profilované krytiny do výšku vlny 4 cm). V případě použití ombi lemování lze okna sdružit do libovolných sestav. Je však nutné zvolit stejný rozměr oken. 30 Vynikajicí tepelně izolační hodnoty, snižují náklady na energii. krácení doby potřebné k montáži. Nové technické řešení a nižší celková váha. Světlá výška: 274 cm ozměr stavebního otvoru délka x šířka (v cm): 120 x 60, 120 x 70 Materiál: borovice (nášlap buk) Schránka: výška 19 cm, bíle lakovaná Poklop: síla 76 mm (typ mm) Součinitel prostupu tepla: = 0,49 W/m 2 C, = 0,65 W/m 2 C (typ 56) atížení: 150 kg Stupně: síla x hloubka 17,5 x 54 mm Bočnice: síla x hloubka 21 x 69 mm Vybavení: součástí balení jsou krycí plastové lišty, plastové koncovky žebříku a ovládácí tyč 31 Termo + 3 dílné skládací schody, cenově výhodný model se smrkovými nášlapy, poklop se zateplením. Světlá výška: do 283 cm ozměr stavebního otvoru délka x šířka (v cm): 120 x 60, 120 x 70 Materiál: smrk Schránka: výška síla 140 mm 18mm Poklop: síla skladba 26mm bílý HDF 20 polystyren bílý HDF Součinitel prostupu tepla: = 1,6 W/m 2 C atížení: 150 kg Stupně: síla x hloubka 28 x 82 mm Bočnice: síla x hloubka 28 x 84 mm Vybavení: plastové koncovky, krycí plastové lišty na objednávku F30 protipožární Půdní skládací schody s protipožárním poklopem se zateplením, požární odolnost 30 minut z obou stran. Světlá výška: do 288 cm ozměr stavebního otvoru délka x šířka (v cm): 120 x 60, 120 x 70, 140 x 70 Materiál: schránka-výška-síla laťovka 190 mm 18 mm Materiál: žebřík - šířka buk (nášlapy) borovice (bočnice) 400 mm Poklop: síla skladba 56 mm bílý HDF 50 mm minerální vata bílý HDF Součinitel prostupu tepla: = 0,96 W/m 2 C atížení: 150 kg Stupně: síla x hloubka 18 x 83 mm Bočnice: síla x hloubka 21 x 83 mm Vybavení: plastové koncovky, krycí dřevěné lišty na objednávku NOVIN Mini 4 dílné skládací schody pro malé stavební otvory, úspora místa. Světlá výška: do 265 cm ozměr stavebního otvoru délka x šířka (v cm): 87,5 x 60; 87,5 x 70 Materiál: smrk Schránka: výška síla 140 mm 18mm Poklop: síla skladba 36mm bílý HDF 30 mm polystyren Součinitel prostupu tepla: = 1,54 W/m 2 C atížení: 150 kg Stupně: síla x hloubka 18 x 69 mm Bočnice: síla x hloubka 21 x 69 mm Vybavení: plastové koncovky, krycí plastové lišty na objednávku Extra = 0,49 Půdní skládací schody s bukovými nášlapy, s vysokým stupněm zateplení a těsněním na poklopu. Světlá výška: do 262 cm rozměry 112x60 a 112x70, do 285 cm ostatní rozměry ozměr stavebního otvoru délka x šířka (v cm): 112x60, 112x70, 120x60, 120x70, 130x60, 130x70, 140x70 Materiál: schránka-výška-síla laťovka 190 mm 18 mm Materiál: žebřík - šířka buk (nášlapy) borovice (bočnice) 400 mm Poklop: síla skladba 56mm bílý HDF 50 mm polystyren bílý HDF Součinitel prostupu tepla: = 0,90 W/m 2 C atížení: 150 kg Stupně: síla x hloubka 18 x 69 mm Bočnice: síla x hloubka 21 x 69 mm Vybavení: plastové koncovky, kovové madlo, plastové krycí lišty

17 FONDLINE 400, 500 POTIVLHOSTNÍ NOPOVÉ FÓLIE FONDLINE DIN, ENDE, FOM FONDLINE 400 FONDLINE 500 Izolační profilované fólie, které poskytují efektivní řešení problémů s pronikáním zemní vlhkosti do konstrukcí. Pomáhají tak vytvářet zdravé prostředí v budově. Instalace je snadná a okamžitě účinná. Fondaline PLS 400 PLS 500 Materiál HDPE HDPE Barva černá černá/hnědá Tloušťka materiálu 0,4 mm/400 g/m 2 0,5 mm/500 g/m 2 Výška nopů cca 8 mm cca 8 mm Počet nopů 1850 ks/m ks/m 2 ozměr pásů v roli 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m Pevnost v tlaku > 100 kn/m 2 > 150 kn/m 2 Propustnost vzduchu mezi nopy cca 5,5 l/m 2 cca 5,5 l/m 2 Teplotní odolnost - 30 až + 80 C - 40 až + 80 C Fondaline izolační profilované fólie, které poskytují efektivní řešení problémů s pronikáním zemní vlhkosti do konstrukcí. Fondaline Drain Materiál: HDPE, PE, Barva: černá Tloušťka materiálu: 0,6 mm/650g/m 2 Výška nopů: 8 mm Počet nopů: 1150 ks/m 2 ozměr role: 2,0 x 10 m Pevnost v tlaku: cca 150 kn/m 2 Propustnost vzduchu mezi nopy: cca 5,5 l/m 2 Teplotní odolnost: -40 až + 80 C Doplňky Horní lišta 2 m Fondaline Drain je profilovaná drenážní fólie s textilií, která chrání před zanášením nopové struktury jemnými částicemi zeminy. Hřeby 3,7 x 40 mm Doplňky Fondaline ender Doplňky Horní lišta 2 m Instalace Horní lišta provětrávací 2 m Materiál: HDPE, PE, Barva: bílá Tloušťka materiálu: 0,6 mm/650g/m 2 Výška nopů: 8 mm Počet nopů: 1150 ks/m 2 ozměr role: 2,0 x 10 m Podložka Hřeby 3,7 x 40 mm Pevnost v tlaku: cca 150 kn/m 2 Horní lišta provětrávací 2 m Hřeby 3,7 x 40 mm Propustnost vzduchu cca 5,5 l/m mezi nopy: Teplotní odolnost: -40 až + 80 C Fondaline ender je profilovaná fólie s integrovanou mřížkou pro snadnou aplikaci omítky či použití sádrokartonových desek. Fólie zabraňuje prostupu vlhkosti, je vhodná zvláště pro odvětrání vlhkých sklepních prostor nebo vnějších fasádních soklů. Pro zajištění dostatečného odvětrání zdiva slouží provětrávací lišty, které se osazují cca 1cm od podlahy a stropu. Na mřížku je pak možné přímo aplikovat vápenocementovou či sádrovou omítku. Fondaline Foam áklady a vnější stěny - Fondaline Plus 400 nebo Plus 500 umístěný mezi půdu a vnější povrch suterénu nebo základů zajišťuje větší ochranu hydroizolačního povlaku konstrukce před podzemní vodou tím, že vytváří účinnou bariéru, která odvádí vodu kanálem do drenáže staveniště. Primární funkcí Fondaline je mechanická ochrana vlastní hydroizolační vrstvy (asfaltového pásu). Na Fondaline nepůsobí chemikálie, které se přirozeně vyskytují v půdě. POONĚNÍ: FÓLIE S ŮNÝMI SMĚY NOPŮ NELE VJEMNĚ NPOJOVT. Materiál: HDPE, PE, extrud. rohož Barva: černá/pe Tloušťka materiálu: 0,6 mm / 0,3 mm Výška nopů: 8 mm Počet nopů: 1150 ks/m 2 ozměr role: 2,0 x 10 m Pevnost v tlaku: cca 150 kn/m 2 Propustnost vzduchu mezi nopy: cca 5,5 l/m 2 Teplotní odolnost: -40 až + 80 C Pronikání vlhkosti u plných podlah je běžnou stavební chybou, která má závažné ekonomické a zdravotní následky pro stavbu. Systém Fondaline je možno integrovat do vnitřní ventilace místnosti tak, že se použijí průduchy na soklových lištách nebo se zabuduje s hydroizolací Fondaline do obkladu zdi. Fondaline se dá snadno překrývat konvenčním betonovým potěrem nebo izolovanou podlahovou krycí vrstvou. S textilií proti zanesení nopů se používá u nově postavených zdí nebo při renovaci stávajících zdí
