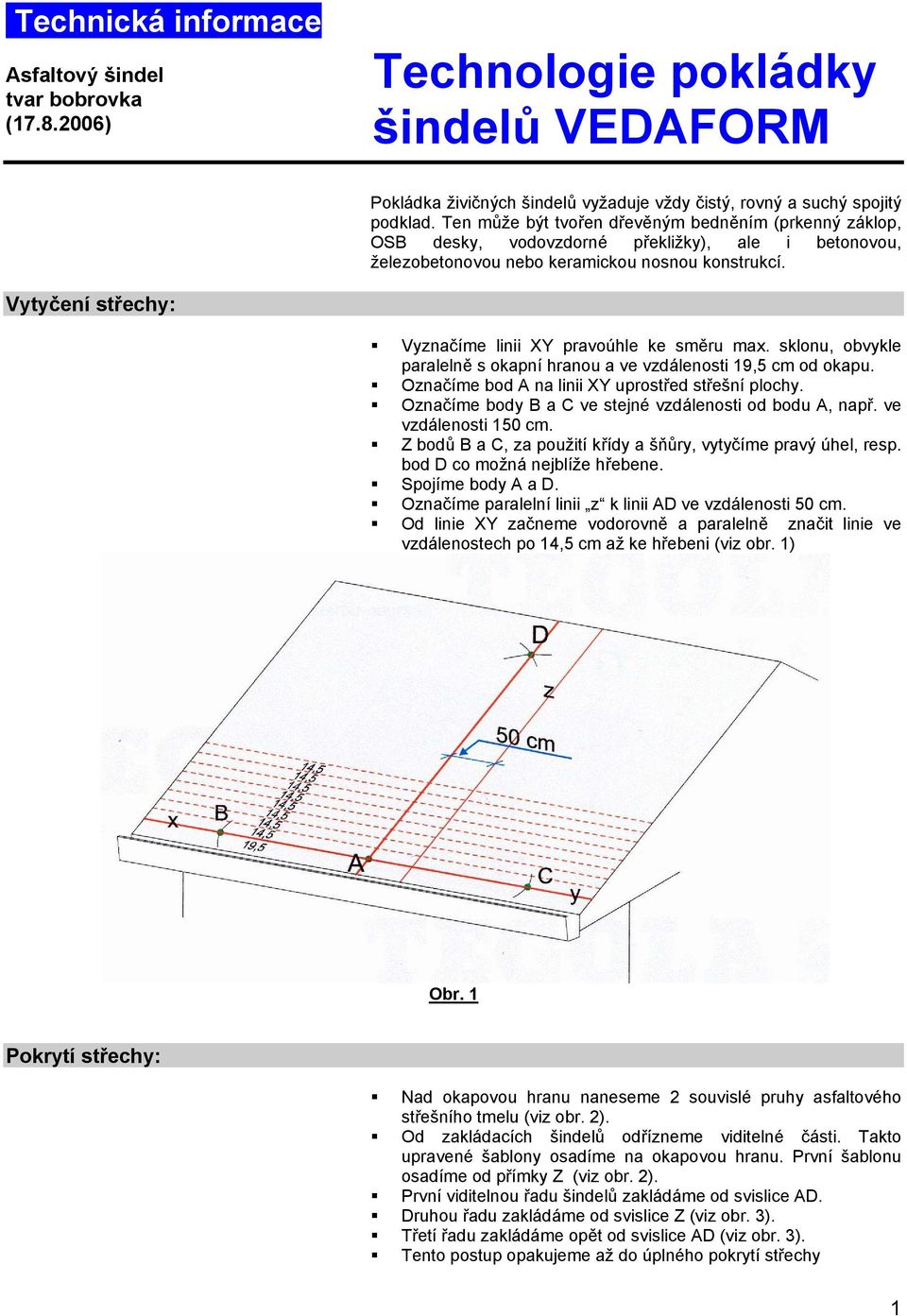

1 Technická informace Asfaltový šindel tvar bobrovka ( ) Technologie pokládky šindelů VEDAFORM Pokládka živičných šindelů vyžaduje vždy čistý, rovný a suchý spojitý podklad. Ten může být tvořen dřevěným bedněním (prkenný záklop, OSB desky, vodovzdorné překližky), ale i betonovou, železobetonovou nebo keramickou nosnou konstrukcí. Vytyčení střechy: Vyznačíme linii XY pravoúhle ke směru max. sklonu, obvykle paralelně s okapní hranou a ve vzdálenosti 19,5 cm od okapu. Označíme bod A na linii XY uprostřed střešní plochy. Označíme body B a C ve stejné vzdálenosti od bodu A, např. ve vzdálenosti 150 cm. Z bodů B a C, za použití křídy a šňůry, vytyčíme pravý úhel, resp. bod D co možná nejblíže hřebene. Spojíme body A a D. Označíme paralelní linii z k linii AD ve vzdálenosti 50 cm. Od linie XY začneme vodorovně a paralelně značit linie ve vzdálenostech po 14,5 cm až ke hřebeni (viz obr. 1) Obr. 1 Pokrytí střechy: Nad okapovou hranu naneseme 2 souvislé pruhy asfaltového střešního tmelu (viz obr. 2). Od zakládacích šindelů odřízneme viditelné části. Takto upravené šablony osadíme na okapovou hranu. První šablonu osadíme od přímky Z (viz obr. 2). První viditelnou řadu šindelů zakládáme od svislice AD. Druhou řadu zakládáme od svislice Z (viz obr. 3). Třetí řadu zakládáme opět od svislice AD (viz obr. 3). Tento postup opakujeme až do úplného pokrytí střechy 1

2 Obr. 2 Obr. 3 Sklon: Minimální sklon pro pokrytí střechy šindeli typu "bobrovka" s hřebíky je 17 (30%). Při sklonu nižším než 17 O musí být šindele nataveny na podkladní hydroizolační asfaltový pás, např. Vedatect PYE G 200 S4 mineral. Pro střechy v horských oblastech, nebo s krokvemi delšími jak 7 m, případně u minimálních sklonů (tj ), by měly být šindele v šířce cca 3 m od okapu podloženy také hydroizolačním asfaltovým pásem. V případě potřeby doporučujeme kontaktovat technické oddělení. 2

3 Fixace hřebíky: Pro přibíjení se používají střešní hřeby s velkou hlavou (tzv. lepenkové hřebíky) pozinkované nebo galvanizované, s velkou přilnavostí (nejlépe s drážkami), typu a délky odpovídající tloušťce a typu střešního záklopu. Na každý asfaltový šindel tvaru bobrovky se použijí 4 hřebíky přesně v pozicích dle obrázku č. 4. Samozřejmě, že tímto dochází také ke kotvení spodních šindelů. Pro sklony překračující 60 se použije 6 hřebíků na každý šindel jako na obrázku č. 5. Obr. 4 Obr. 5 Hřeben: Pokrytí poslední řady šindelů u horní hřebenové linie a vlastní ohnutí přes hřeben musí splňovat vodotěsnou funkci. Pro získání hřebenových prvků použijeme základní šindel, který rozřežeme na 5 kusů dle obrázku č. 6. Obr. 6 Před instalací šindele ohneme a usadíme na hřebenovou linii dle obrázku č. 7. Jestliže je nezbytné použít plamene k ohybu šindele, potom na opačné straně než je posyp. Hřebenové dílce se fixují 2 hřebíky na každém kuse, které se potom překryjí následujícím prvkem (viz obr. 7). Viditelná část hřebenových šindelů je 14,5 cm. 3

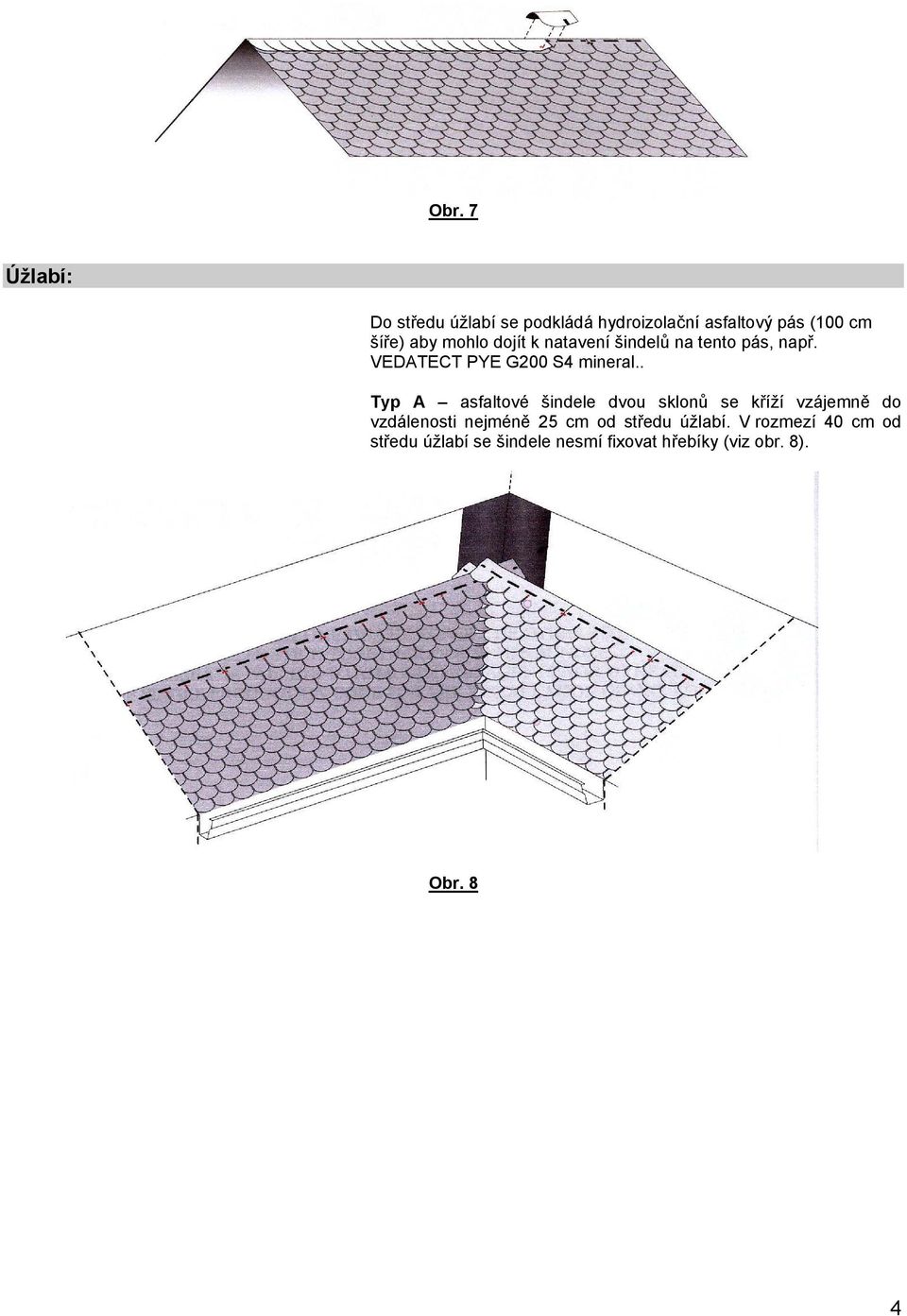

4 Obr. 7 Úžlabí: Do středu úžlabí se podkládá hydroizolační asfaltový pás (100 cm šíře) aby mohlo dojít k natavení šindelů na tento pás, např. VEDATECT PYE G200 S4 mineral.. Typ A asfaltové šindele dvou sklonů se kříží vzájemně do vzdálenosti nejméně 25 cm od středu úžlabí. V rozmezí 40 cm od středu úžlabí se šindele nesmí fixovat hřebíky (viz obr. 8). Obr. 8 4

5 Typ B asfaltové šindele se pokládají v jednom sklonu překrytím středu úžlabí o 25 cm a ve druhém sklonu pouze nepatrně překryjí střed úžlabí a provede se jejich zaříznutí. Střed úžlabí se označí křídovou šňůrou a šindele se v tomto druhém sklonu seříznou dle tohoto středu. Podél řezu opatrně naneseme asfaltový tmel. Ve vzdálenosti menší než 40 cm od středu úžlabí se šindele nesmí fixovat hřebíky (viz obr. 9). Obr. 9 Detaily: Všechny detaily (napojení, úžlabí, komínů, aj.) mohou být provedeny oplechováním (mědí, barveným plechem, aj.) nebo asfaltovým pásem. Se střešním příslušenstvím jako jsou: střešní okna, sněhové zábrany, odvětrávače, aj. se provádí instalace a dokončení střechy snadněji. Šindele tvaru bobrovka jsou dodávány s termo-adhesivními lepicími body, které se měkce teplem přilepí spolu s dalším šindelem a zabrání tak jeho nadzvednutí větrem. Při chladném počasí nebo na větrných místech nedojde k automatickému spojení a tyto adhesivní body musí být aktivovány plamenem a šindele přitlačeny ke vzájemnému slepení. 5

6 Upozornění: Šindele jsou dodávány s termo-adhesivními body, které se měkce teplem přilepí spolu s dalším šindelem a zabrání tak jeho nadzvednutí větrem. Po položení šindelů, dříve než může dojít k jejich poškození nadzvednutím větrem, je pokrývač povinen vyzkoušet slepení s podkladem. U neslepených šindelů nebo u šindelů nedostatečně slepených provede dodatečné slepení nahřátím lepících termobodů plamenem či horkým vzduchem a přitlačením šindele na podklad. Při chladném počasí nebo na větrných místech nedojde k automatickému spojení a tyto adhesivní body musí být aktivovány plamenem a šindele přitlačeny ke vzájemnému slepení. Palety šindelů se nesmí skladovat na sobě, aby se zabránilo vzájemnému slepení šindelů uvnitř jednotlivých balení. Palety šindelů se nesmí vystavovat větším atmosférickým vlivům, hlavně ne teplu. Na pokrytí jedné střechy je důležité použít šindele jedné výrobní šarže. Technický servis, centrální sklad, prodej VEDAG - ČR spol. s r.o. Dopraváků 723, Praha 8 Tel.: , , Fax: Technici: , , , vedag@vedag.cz, technici@vedag.cz Na Sezníku 4, Olomouc Tel./fax: , internet: VEDAG Slovensko, spol. s r.o. Pestovateľská 6, Bratislava 2 Tel./fax: 02/ , Fax: 02/ Technici: 0903/ , 0905/ / vedag@vedag.sk internet: 6
