1 Vplyv spôsobu regulácie spaľovac ovacích ch kotlov na výkonové a emisné parametre Jozef Jandačka, Marian Mikulík Žilinská univerzita v Žilině Technologické trendy při vytápění pevnými palivy 21 Skalní mlýn

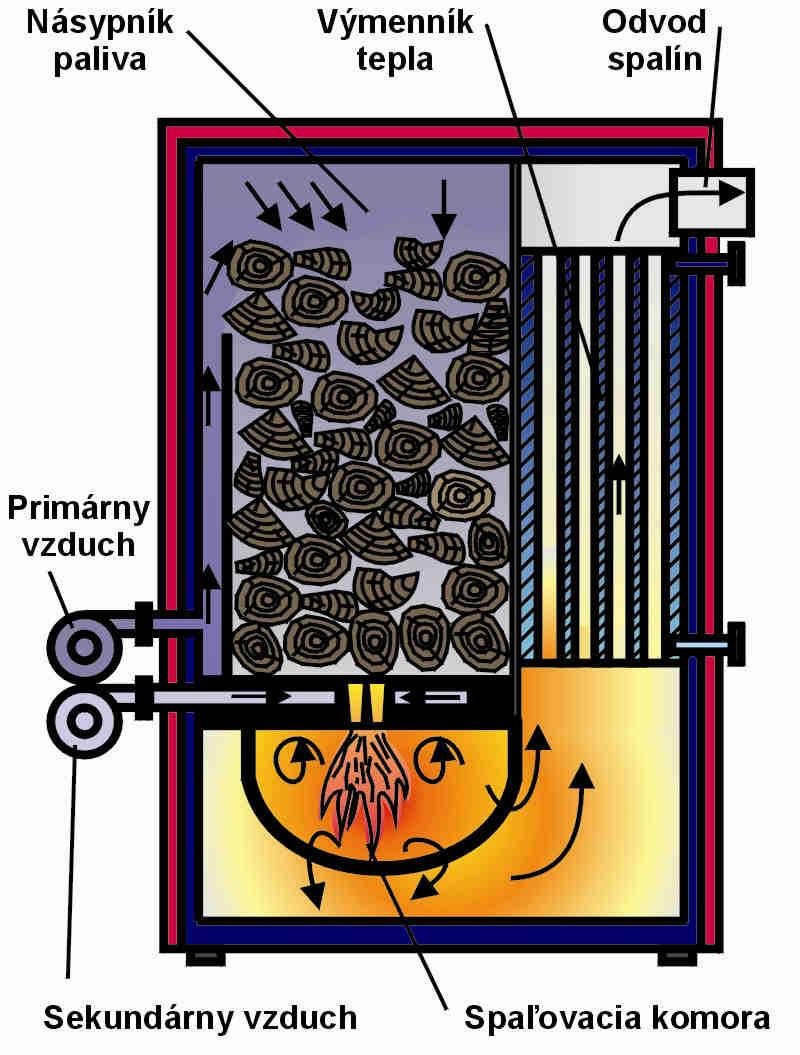

2 Regulácia kotlov s ručnou obsluhou V praxi kotly: s mechanickou reguláciou množstva spaľovacieho vzduchu = bez ventilátoru, toru, prívod vzduchu závisz visí od termoregulačného ventilu, s reguláciou tepelného výkonu = odťahový nebo pretlakový ventilátor, tor, určuj ujúca veličina ina = teplota vody,, mnom nožstvo vzduchu podľa a rozdielu medzi želanou a skutočnou teplotou vody, s reguláciou tepelného výkonu a reguláciou procesu spaľovania = odťahový nebo pretlakový ventilátor tor = otáčky regulujú množstvo vzduchu, určuj ujúca veličina ina = teplota spalín, drahšie regulácie = lambda sonda nebo meranie CO. 2/24

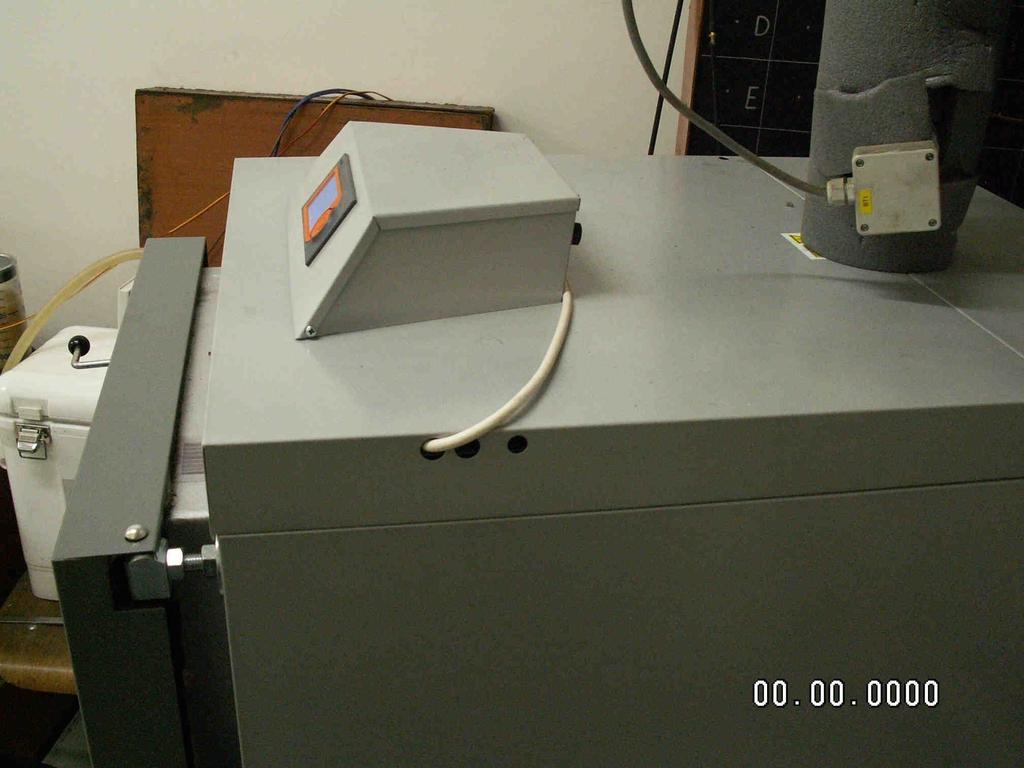

3 Kombinovaná regulácia tepelného výkonu a spaľovacieho procesu 3/24

4 Schéma zapojenia pre meranie parametrov pre stanovenie výkonu tepla priamou metódou 4/24

5 Zplyňovac ovací kotol menovitý výkon Priebeh teploty komínovej (tk), okolia (t), vlhkosti (fi), ťahu (pk) bez lambda sondy s lambda sondou 5/24

6 Zplyňovac ovací kotol menovitý výkon Priebeh tepelného výkonu a teploty vody bez lambda sondy s lambda sondou 6/24

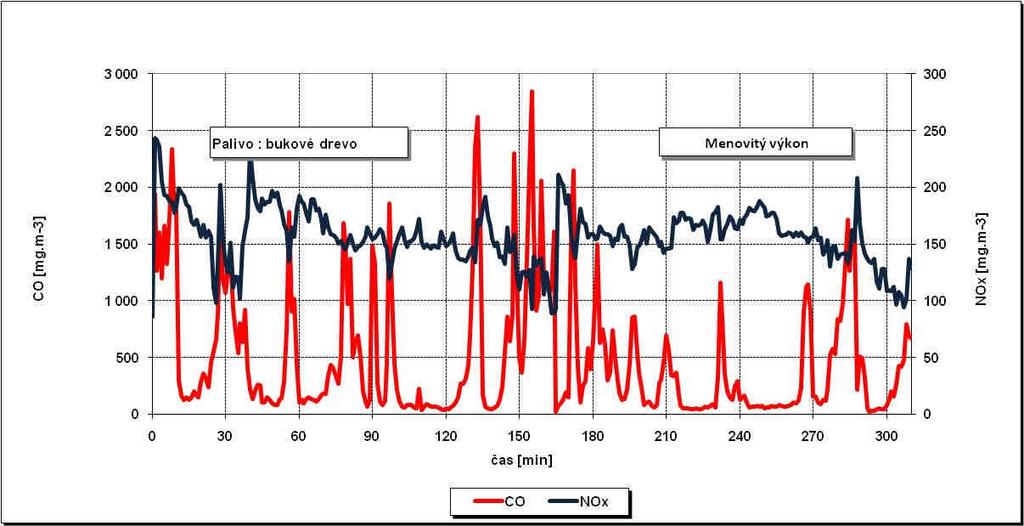

7 Zplyňovac ovací kotol menovitý výkon Záznam produkcie emisií CO a NOx 7/24 bez lambda sondy Pozn.: CO [mg/m 3 ] = osa vpravo, NOx [mg/m 3 ] = osa vlevo s lambda sondou

8 Zplyňovac ovací kotol menovitý výkon Porovnanie nameraných priemerných hodnôt Parameter Komínová teplota [ C] Tepelný výkon [kw] Tepelná účinnosť [%] Oxid uhoľnatý [mg/m 3 ] Zplyňovací kotol bez lambda sondy 17 22,2 84, 495 Zplyňovací kotol s lambda sondou , 88, /224

9 Zplyňovac ovací kotol minimálny výkon Priebeh teploty komínovej (tk), okolia (t), vlhkosti (fi), ťahu (pk) bez lambda sondy s lambda sondou 9/24

10 Zplyňovac ovací kotol minimálny výkon Priebeh tepelného výkonu a teploty vody bez lambda sondy s lambda sondou 1/24

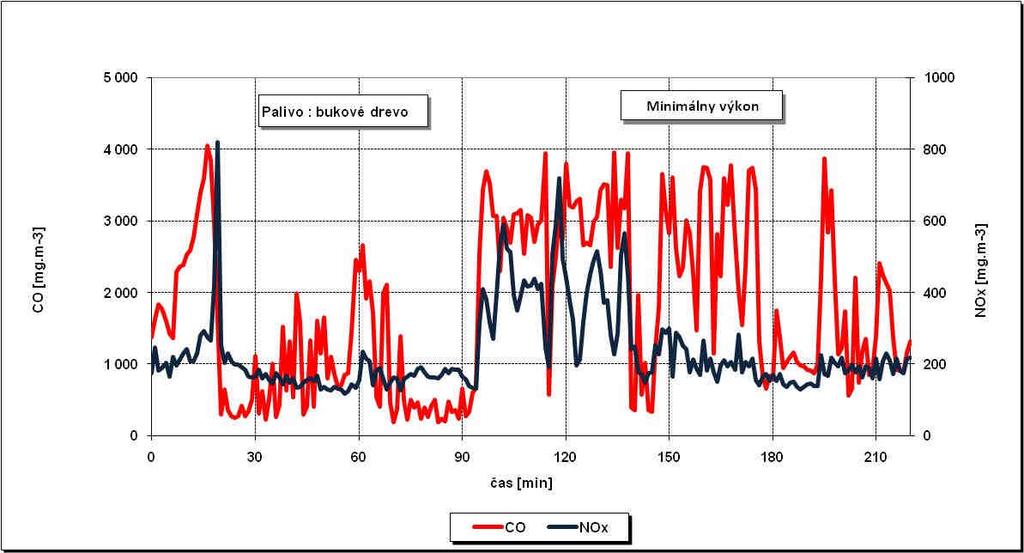

11 Zplyňovac ovací kotol minimálny výkon Záznam produkcie emisií CO a NOx 11/24 bez lambda sondy Pozn.: CO [mg/m 3 ] = osa vpravo, NOx [mg/m 3 ] = osa vlevo s lambda sondou

12 Zplyňovac ovací kotol minimálny výkon Porovnanie nameraných priemerných hodnôt Parameter Komínová teplota [ C] Tepelný výkon [kw] Tepelná účinnosť [%] Oxid uhoľnatý [mg/m 3 ] Zplyňovací kotol bez lambda sondy 88, 11, 75, 177 Zplyňovací kotol s lambda sondou 79, 11,2 83, /24

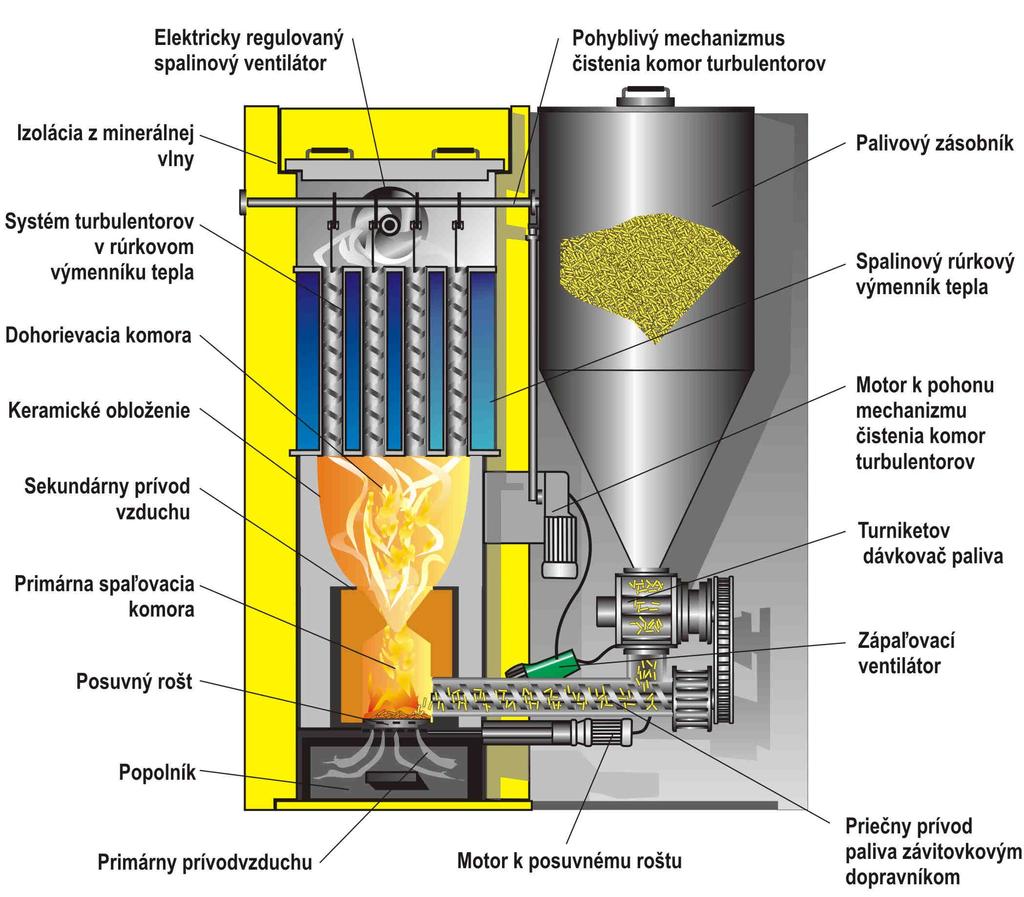

13 Kotol s automatickým riadením Regulácia: tepelný výkon, proces spaľovania, riadenie prívodu paliva 13/24

14 Automatické podávanie paliva Nameraný tepelný výkon , , , ,389 Výkon - Q [kw] ,754 1,96 Výkon - Q [kw] ,342 12, doba podávania [s] doba státia [s] konštantný čas státia 25 s konštantný čas podávania 18s 14/24

15 Automatické podávanie paliva Nameraný tepelný výkon ,257 17,93 16, ,877 Výkon - Q [kw] čas podávania-státia[s] časová diferencia 7 sekúnd 15/24

16 Automatické podávanie paliva Množstvo oxidu uhličitého (CO 2 ) v spalinách CO2[%] 9 8 CO2[%] / čas [min] podávanie 18 s. podávanie 15 s. podávanie 12 s. podávanie 9 s. konštantný čas státia 25 s čas[min] státie 25 s. státie 28 s. státie 31 s. státie 34 s. konštantný čas podávania 18s

17 Automatické podávanie paliva Množstvo oxidu uhličitého (CO 2 ) v spalinách CO2[%] čas[min] /24 časová diferencia 7 sekúnd

18 Automatické podávanie paliva Priebeh produkcie oxidu uhoľnatého (CO) 1 1 CO [mg/m3] CO [mg/m3] čas [min] podávanie 18 s. podávanie 15 s. podávanie 12 s. podávanie 9 s čas[min] státie 25s. státie 28 s. státie 31 s. státie 34 s. 12/24 konštantný čas státia 25 s konštantný čas podávania 18s

19 Automatické podávanie paliva Priebeh produkcie oxidu uhoľnatého (CO) 2 CO [mg/m3] čas[min] /24 časová diferencia 7 sekúnd

20 Automatické podávanie paliva Priemerná hodnota oxidov dusíka (NOx) NOx [mg/m3] NOx [mg/m3] doba podávania [s] doba státia [s] konštantný čas státia 25 s konštantný čas podávania 18s 2/24

21 Automatické podávanie paliva Priemerná hodnota oxidov dusíka (NOx) NOx [mg/m3] čas podávania-státia[s] 21/24 časová diferencia 7 sekúnd

22 Automatické podávanie paliva Produkcia emisií pri spaľovaní čierneho uhlia a drevných peliet Teplota - vrat (t1) Teplota - výstup (t2) Tepelný výkon Teplota - vrat Teplota - výstup Tepelný výkon T e p lo ta - v ý s tu p (t 2), te p lo ta - v ra t (t 1) [ C ] T e p e ln ý v ý k o n [k W ] T e p lo ta - v ý s tu p (t2), te p lo ta - v ra t (t1) [ C ] T e p e ln ý v ý k o n [k W ] 22/ čas [min] čierne uhlie (H u = 27 MJ/kg) výkon = 24,8 kw účinnosť = 83,1 % čas [min] drevné pelety (H u = 16,5 MJ/kg) výkon = 23,3 kw účinnosť = 82,6 %

23 Automatické podávanie paliva Produkcia emisií CO, NOx pri spaľovaní čierneho uhlia a drevných peliet 25 2 Oxid uhoľnatý (CO) Oxidy dusíka (NOx) Oxid u h oľn atý [m g.m -3 ] Oxid Oxid uhoľnatý y d u síka [mg.m g -3.m ] -3 ] Oxidy dusíka [mg.m -3 ] čas [min] 5 5 Oxid uhoľnatý (CO) Oxidy dusíka (NOx) čas [min] 23/24 čierne uhlie priemer CO = 845 mg/m 3 priemer NOx = 81 mg/m 3 drevné pelety priemer CO = 217 mg/m 3 priemer NOx = 195 mg/m 3

24 Ďakujem za pozornosť... prof. Ing. Jozef Jandačka, PhD. doc. Ing. Marian Mikulík, PhD. Katedra energetickej techniky Strojnícka fakulta Žilinská univerzita v Žiline Univerzitná Žilina tel.: tel.: jozef.jandacka@fstroj.uniza.sk, marian.mikulik@fstroj.uniza.sk
