1 Prezentace platebního systému PAIMA Ing. Vlastimil Beneš SmartCard Forum

2 Obsah prezentace Základní vlastnosti Architektura Proč DESFire Použití SAM Závěr SmartCard Forum

3 Základní vlastnosti systému Uzavřený platební systém Využívající bezkontaktní karty Vhodný pro samoobslužná zařízení Bezpečné řešení Modulární řešení se snadnou rozšiřitelností Obsahuje dva transakční moduly (výdejní automaty a platební terminály) SmartCard Forum

4 Pohled na celý systém SmartCard Forum

5 Porovnání on-line a off-line transakcí Off-line kontrola zůstatku na kartě, opožděné zaúčtování transakcí, přenos pomocí pravidelné uzávěrky On-line kontrola zůstatku na účtu při provedení transakce, okamžité zaúčtování transakcí SmartCard Forum

6 Limit karty Karta se nabíjí do limitu karty zvoleného držitelem karty Zbytek nad limit je uložen na serveru Při on-line transakcích je platba možná až do výše součtu karty a částky na serveru Při on-line transakci se hodnota karty automaticky dobije ze serveru na hodnotu limitu karty SmartCard Forum

7 Tok finančních prostředků SmartCard Forum

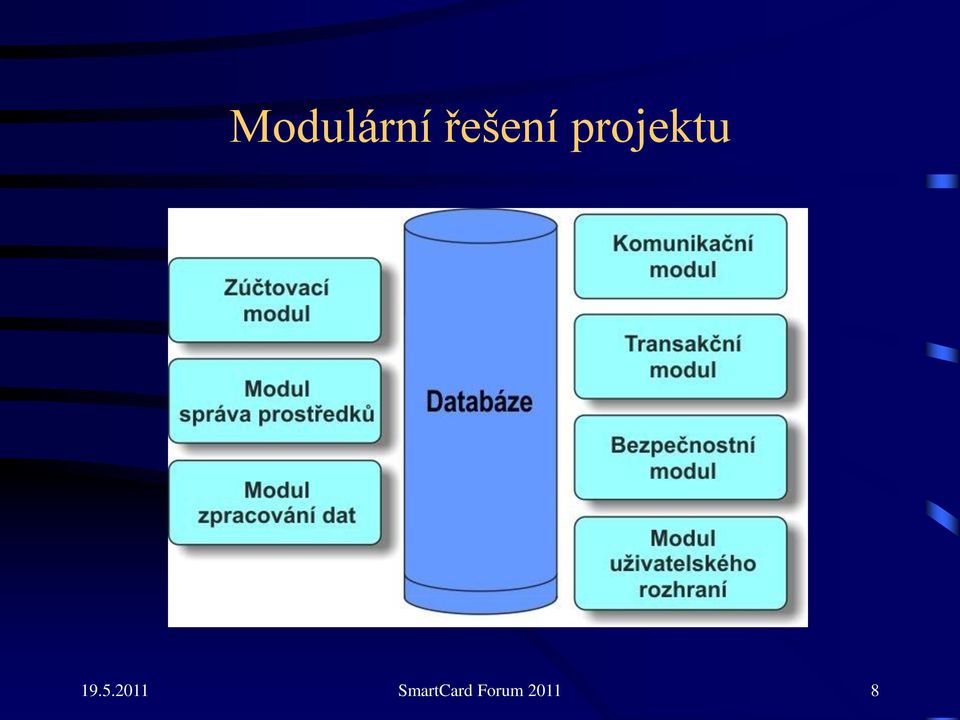

8 Modulární řešení projektu SmartCard Forum

9 Jádro systému databáze I Databáze MS SQL Operační systém Windows Server 2008 Architektura klient server Nadstavbové moduly v PHP Komunikační moduly v.net Logování všech aktivit v databázi SmartCard Forum

10 Jádro systému databáze II Údaje o uživatelích systému Údaje o administrátorech systému Údaje o kartách Údaje o účtech Transakce (přijaté, archivované) Historie administrátorských zásahů Terminály Přihlašování administrátora a práva Pomocné údaje pro ladění systému SmartCard Forum

11 Jádro systému operace nad databází Zavádění údajů Úprava údajů Vyhledávání v tabulkách Přihlášení/odhlášení administrátorů /uživatelů/obchodníků SmartCard Forum

12 Komunikační modul Zajišťuje přenos dat mezi terminály a databází Standardizovaný protokol ISO 8583 Přenos prostřednictvím sítě Ethernet Otevřené řešení pro napojení dalších systémů Komunikace s bankou protokol MultiCash Bezpečný přenos dat šifrováním SSL SmartCard Forum

13 Zúčtovací modul Kontroluje proveditelnost transakcí Zúčtovává jednotlivé transakce Ukládá provedené transakce do archivu SmartCard Forum

14 Transakční modul Aplikace do terminálů, zajišťujících jejich funkčnost Transakční modul pro výdejní automaty Transakční modul pro platební terminály Komunikují s komunikačním modulem SmartCard Forum

15 Bezpečnostní modul Poskytuje bezpečnostní funkce ostatním modulům Autentizace administrátorů Kontrola a aktivace SAM modulů Provádí audit archivovaných transakcí SmartCard Forum

16 Modul správa prostředků Zajišťuje správu terminálů Přidělování identifikátorů terminálům Evidence umístění terminálů Monitoring funkčnosti terminálů Parametrizace vlastností terminálů Správa podle skupin SmartCard Forum

17 Skupinová správa prostředků SmartCard Forum

18 Modul zpracování dat Zpracování archivovaných dat a vypracování statistik Zjištění chování uživatelů systému Zjištění vytížení jednotlivých terminálů Poskytování dat obchodníkům SmartCard Forum

19 Graf vytížení terminálu SmartCard Forum

20 Uživatelské rozhraní Administrátor Držitel karty Obchodník Snadná ovladatelnost a přehlednost Možnost zabezpečení certifikáty Webové rozhraní SmartCard Forum

21 Webové rozhraní SmartCard Forum

22 Demonstrační pracoviště SmartCard Forum

23 PAIMA - bezpečnost Identifikace terminálů certifikáty Využití zabezpečené datové oblasti v terminálu Šifrování komunikace koncové zařízení-server Využití SAM modulů SmartCard Forum

24 Výběr karty Mifare Standard Mifare + DESFire IClass Java Card SmartCard Forum

25 Mifare Standard Dodávaný od roku 1994 Zabezpečení CRYPTO 1 (Security through obscurity) Prolomení ochrany v roce let úspěšného využívání Pro méně bezpečné aplikace stále oblíben SmartCard Forum

26 Mifare + Dlouho slibovaný, dostupný od 2010 Zpětná kompatibilita s Mifare Standard AES šifrování klíč 16 Bytů Není známý žádný bezpečnostní problém Certifikace CC EAL 4+ Karta není běžně na skladě u dodavatelů Kratší čtecí vzdálenost (oproti Mifare Standard) Delší doba zpracování transakce (oproti Mifare Standard) Podpora SAM SmartCard Forum

27 DESFire Dodávaný od roku 2002 Známý algoritmus autentizace Průběžné zvyšování bezpečnosti karty V současnosti verze 1.0 (EV1) s certifikací CC EAL 4+ Karta využívá algoritmy DES (8), 3DES (16), AES (16) Podpora SAM Karty jsou běžně dostupně u dodavatelů Čtecí vzdálenost a rychlost zpracování transakce podobná s MIFARE SmartCard Forum

28 iclass Card Dodávaný od roku 2004 Několik úrovní bezpečnosti V nejvyšší úrovni je deklarováno použití DES a 3DES Skutečný způsob autentizace neznámý ISO read/write, ISO 14443B Cena vyšší než DESFire SmartCard Forum

29 Java Card Global Platform Známé algoritmy autentizace Vysoká bezpečnost s certifikací až CC EAL 5+ Komunikační protokol ISO 7816 Možnost zapojení Mobilních telefonů s NFC rozhraním Malý výběr karet s bezkontaktním rozhraním Vysoká cena SmartCard Forum

30 Rozhodnutí Byly vybrány karty DESFire, z důvodu dostupnosti, stupně zabezpečení (CC EAL 4+), transparentnosti autentizačního algoritmu Možnost zapojení MT s NFC po uvolnění simulace DESFire Podpora SAM Cena pouze 2,5x vyšší než Mifare Standard SmartCard Forum

31 Využití SAM Každé koncové zařízení (terminál, elektronika výdejního automatu, atd.) je vybaveno modulem SAM. MIFARE SAM AV2 podporující MIFARE, 3DES and AES algoritmy PAIMA využívá 3DES algoritmus s délkou klíče 16 bytů Diverzifikace klíčů SmartCard Forum

32 Typy SAM SAM je personalizován podle funkce koncového zařízení Off-line On-line SmartCard Forum

33 Off-line SAM Off - line SAM provádí autentizaci platební karty DESFire v okamžiku placení z elektronické peněženky Není nutná komunikace se serverem Je povolena pouze transakce platba Dobíjení elektronické peněženky není možné Uplatnění ve výdejních automatech, kopírkách apod SmartCard Forum

34 On-line SAM Autentizace při platbě a dobíjení On-line Je nutná komunikace se serverem Využití v platebních terminálech s obsluhou Cílem je vysoká bezpečnost při dobíjení elektronické peněženky SmartCard Forum

35 Umístění SAM SmartCard Forum

36 Přednosti systému PAIMA Vysoká bezpečnost Karty DESFire s moduly SAM Zabezpečená komunikace pomocí SSL Kombinace on-line a off-line režimu Technologie webového serveru SmartCard Forum

37 Provozovatel systému Poskytuje služby sám Poskytuje zprostředkované služby podléhá Zákonu 284/2009 Sb., o platebním styku. hlava V paragraf 53, který se věnuje vydavatelům elektronických peněz malého rozsahu. (Lze předpokládat, že provozovatel nepřekročí limit 150 eur na platebním prostředku a eur celková výše závazků provozovatele a splní podmínku odstavce b) 2 o umístění místa poskytování služby.) Bankovní licence SmartCard Forum

38 Děkuji za Vaši pozornost Vlastimil Beneš vedoucí vývoje Tento projekt byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu SmartCard Forum
