Ecophon Line LED. kvalitou, účinností a životností více než hodin (L90).

Transkript

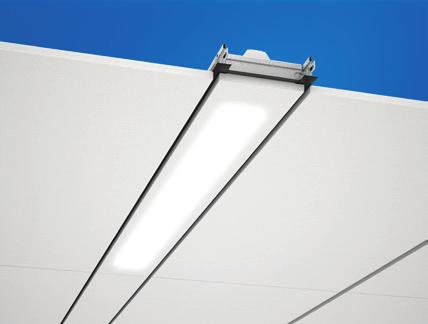

1 Ecophon Line LED Ecophon Line je plně integrované zapuštěné svítidlo určené pro stropní systémy. Svítidlo je designově určeno pro mnoho typů místnostií např. osvětlení pracovních míst, open space kanceláří, chodeb nebo k nasvícení jednotlivých pozic řešeného prostoru. Svítidla byla také vyvinuta pro reprezentativní prostory nebo konfereční sály vzhledem k vysoké úrovni výkonu a plně integrovanému osobitému vzhledu celého stropu. Ecohpon Line je k dispozici pro podhledy Ecophon s povrchem Akutex FT a hranami Dg, Ds, E a Lp. Svítidlo je navrženo tak, aby svým tvarem linku v šířce 150 nebo 300mm, mohlo být použito k dosažení struktorovaného vzhledu stropu. Svítidlo disponuje technologií LED s vysokou kvalitou, účinností a životností více než hodin (L90). Svítidlo je navrženo pro Ecophon Connect rastr. Ecohpon Line se skládá ze tři samostatných komponent. Svítidla, externího zdroje napájení pro svítidlo a krycího panelu s opálovým reflektorem. Každé svítidlo váží cca 1,5 kg (nezahrnuje externí adaptér a krycí panel). Celý systém je patentován a registrován jeho design. Pro napájení svítidla je možné volit ze tří varianta - STANDARTNÍ (Vypnout/ Zapnout), STMÍVATELNÉ (redukce výkonu světel) a BEZPEČNOSTNÍ (nouzový režim osvětlení až 1hod). Při stmívatelné verzi napájení je zdroj připraven na SwithDim, DALI, DSI s funkcí koridor. LA Travel, Landskrona, Sweden SYSTÉMOVÁ ŘADA 1200x x x600 T24 Tloušťka (tl.) Instalační diagram M397 M397 M329, M330, M331 Ecophon Group Ecophon Ecophon Line LED, Created:

2 Panel Ecophon Line Lp Řez - Ecophon Line Lp Systém Ecophon Focus Line Lp s Ecophon Line Svítidlo Ecophon Line LED Lp Přístupnost Panely lze snadno demontovat. Min. demontážní hloubka v souladu s instalačním diagramem. Údržba Denní stírání prachu a vysávání. Týdenní čištění za mokra. Světelná účinnost Povrchová úprava: Bílá Frost, nejbližší barevný vzorek NCS S 0500-N, světelná odrazivost 85% (více než 99% je světlo rozptýlené). Koeficient zpětného odrazu je 63 mcd / (m² lx). Lesk <1. Instalace Connection Elektrotechnická osvědčení IP23, třída 1. Technické údaje V, Hz, účiník cos φ> 0,98. Elektronický vysokofrekvenční předřadník, nebo elektronický předřadník HF dim pro digitální regulaci. Světelný zdroj: 1 moduly LED 30W z celkového počtu. K dostání také jako nouzové osvětlení s baterii s výdrží po dobu jedné hodiny. Ecophon Group Ecophon Ecophon Line LED, Created:

3 Výkon osvětlení Účinek: 35,2 W Světelný zdroj: LED 35 W Světelný tok: 2498 lm Světelná účinnost: 75 lm / W Teplota barev: 4000K Index podání barev: Ra >80 Barva tolerance: MacAdam 3 SDCM Světelný výkon poměr (LOR): 100% Rozložení světla nahoru / dolů: 0/100 Předpokládaná životnost: L90> h Předpokládaná životnost: L70> h Ecophon Group Ecophon Ecophon Line LED, Created:

4 M329 Instalační diagram (M329) pro Ecophon Line LED E T Ecophon Group Specifikace množství (včetně prořezu) 1200x600 1 Ecophon Line LED E T24 panel 1/svítidlo 2 1/svítidlo 3 1/svítidlo 4 1/svítidlo 5 1/svítidlo 6 Focus E T24 dle požadavků Δ Min. celková hloubka systému: 90 mm δ Min. demontážní hloubka: 130 mm - Max. zatížení rastru (N) Min. zátěžová kapacita (N) 1200x Vertikální měření Svítidlo Line a vedl. profily Hrana E: Svítidlo je položeno na T-profilech Zatížení/Zátěžová kapacita
