1 Zaostřeno na vizuální akustiku

2 Zaostřeno na zrak a sluch Ecophon Focus Ez je patentován ve Švédsku, Dánsku, Německu, Nizozemí a Velké Británii. Naše oči a uši jsou bránami naší mysli a jejich vnímání ovlivňuje náš blahobyt a produktivitu. Proto je vizuální a akustický návrh stejně důležitý při řešení vnitřního prostředí. Ecophon Focus zajišťuje obojí a ohromí Vás vizuální akustikou potěší zrak a uklidní sluch a Vy si budete užívat příjemné prostředí. Vstup do světa neomezených možností Ecophon Focus je naše nejrozsáhlejší produktová řada nabízející mnoho řešení. Celoplošný podhled s nekompromisní akustikou a atraktivním vzhledem splní Vaše potřeby pro každý prostor. 10 hran nabízí různá designová zakončení 11 rozměrů umožňuje vytvořit požadovaný vzhled 16 barev široká paleta atraktivních přírodních barev 3 typy svítidel optimální integrace systémových svítidel Ecophon 6 doplňkových řešení výškové přechody, zakončení zavěšených podhledů v prostoru a u stěn Aktuální informace získáte na 123RF/Studio-e.se V této publikaci představujeme výrobky Ecophon. Podrobné popisy napomáhají ke správné volbě výrobku pro dané prostředí. Technické údaje jsou založeny na obecných testovacích metodách, nebo vycházejí z dlouholetých zkušeností. Uvedené funkce a vlastnosti výrobků a systémů jsou platné za předpokladu dodržování podmínek uvedených v instalačních diagramech, návodech na údržbu apod. Záměna některé z komponent znamená, že Ecophon dále nenese odpovědnost za funkčnost, důsledky a vlastnosti výrobků. Uvedené popisy, ilustrace a měření jsou brány za obecné a nejsou součástí smluvních podmínek. Ecophon si vyhrazuje právo na změnu výrobků bez předchozího uvědomění o této skutečnosti. Právo na tiskové chyby vyhrazeno. Pro více informací navštivte nebo kontaktujte svého regionálního obchodního manažera Ecophonu. Ecophon Group 2017 Návrh: Skånetryck AB. Obálka: Getty Images /CCat82/Navigator Saint-Gobain Ecophon AB

3 Ecophon Focus Ez 600x600 mm, Ecophon Focus Lp 600x600 mm, Akutex FT White Frost a Silk Slate Ecophon Focus Ds 600x600 mm, Ecophon Focus Fixiform Ds 1200x600 mm, Peter de Kan

4 Už na pohled hezká akustika Při vstupu do místnosti lze jen stěží ignorovat vizuální dojem. Řada Ecophon Focus, s tradičním švédským designem, nabízí širokou škálu designových řešení s možností volby barev, hran, rozměrů panelů, nosného systému a osvětlení. Splynout Ecophon Focus může jednoduše splynout s interiérem a následovat linie a tvar místnosti nebo se prosadit Ecophon Focus má mnoho tváří. Umí být také výrazným prvkem v místnosti, který určuje její ráz a je atraktivní na pohled. Prohlédněte si reference na Teddy Strandqvist/Studio-e.se

5 Ecophon Focus Lp v různých rozměrech, Akutex FT Volcanic Ash Ecophon Focus Ds 1200x1200 mm, Matthijs van Roon Åke E.son Lindman Ecophon Focus D/A 1720x600 mm,

6 Ecophon Focus Ds 1200x1200 mm, Ecophon Focus Ds 600x600 mm,, Ecophon Dot LED Menno Emmink ZENBER Interieur Ecophon Focus E 600x600 mm, Rickard Johnsson/Studio-e.se Studio VHF

7 Ecophon Focus A 600x600 mm, Unikátní akustický design Lidé plní odlišné úkoly v kancelářských prostorách, ve školních učebnách a na nemocničních odděleních. Vždy musí být navrženo vhodné vnitřní prostředí, aby lidé mohli vykonávat svojí činnost. Proto Ecophon vyvinul metodu akustického designu zohledňující činnosti, která se používá při návrhu interiérů. V praxi to znamená definovat potřeby z hlediska činnosti, osob a prostoru, a následně najít optimální akustické řešení. Aktivita Jaké činnosti budou v prostoru probíhat? Práce na počítači, telefonování nebo týmová práce? Lidé Kdo se účastní dané aktivity? Jaký je počet osob? Kolik jim je let? Jsou zde osoby s postižením? Ecophon Focus Lp v různých rozměrech,, Ecophon Line LED Prostor Jedná se o malý, nebo velký prostor? Kde v budově je umístěný? Jaké místnosti s ním sousedí? Jaké materiály jsou v místnosti použity? Více o akustickém designu se dozvíte na Rickard Johnsson/Studio-e.se

8 Ecophon Focus Dg 1800x600 mm, Ecophon Focus Frieze, 123RF/langstrup/studio-e.se 123RF/dotshock/studio-e.se Zaostřeno na rozměr Výrobní řada Ecophon Focus disponuje 11 různými rozměry panelů. V tomto ohledu je na celosvětovém trhu jedinečná. Více informací na 123RF/Alexandre Zveiger/studio-e.se 10 hran nabízí různá designová řešení

9 Ecophon Focus SQ 1200x600 mm, Zaostřeno na hranu Celkově 10 různých typů hran dělá systém Ecophon Focus flexibilní z hlediska designu. Hrany mohou být viditelné, aby zdůraznily směr místnosti nebo vytvořily výrazný vzor, ale také skryté pro hladký vzhled podhledu. 11 rozměrů umožňuje vytvořit požadovaný vzhled Více informací na Ecophon Focus Ds 600x600 mm, Ecophon Focus Ds úrovňový přechod, a Dark Diamond

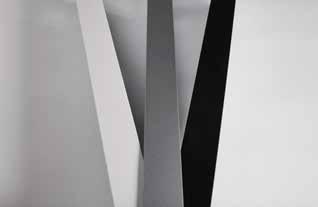

10 Connect T15 a T24, bílá, šedá a černá Zaostřeno na nosný systém Rickard Johnsson/Studio-e.se Nosný systém Connect je vyráběn z pozinkované oceli s vynikající nosností. V kombinaci s různými panely Focus je pak nosný systém viditelný, zapuštěný nebo skrytý. K dispozici je ve třech barvách - bílé, šedé a černé. Ecophon Focus Dg, Connect T24, černá Více na našich webových stránkách Studio-e.se Ecophon Focus Lp v různých rozměrech, a Silk Slate. Rickard Johnsson/Studio-e.se 16 atraktivních barev inspirovaných přírodou

11 Ecophon Focus E 600x600 mm, Ecophon Focus Fixiform E 1200x600, a Summer Breeze 123RF/Moodboard/studio-e.se Ecophon Focus A 1800x600 mm, Zaostřeno na barvu Akutex FT je jedinečný povrch vyvinutý společností Ecophon. Pyšní se výborným rozptylem světla a díky jádru ze skelného vlákna nabízí špičkové akustické vlastnosti. Tato povrchová úprava je nabízena v 16 atraktivních barvách inspirovaných přírodou. Více o barvách na Studio VHF

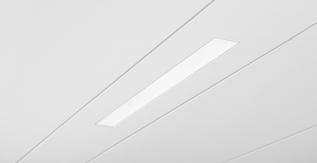

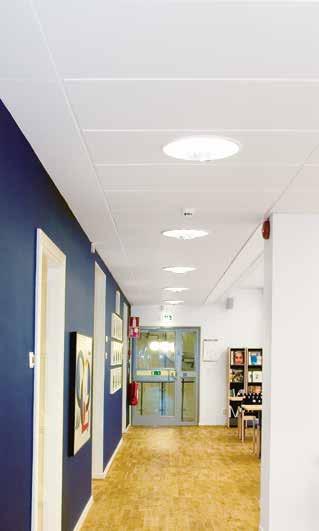

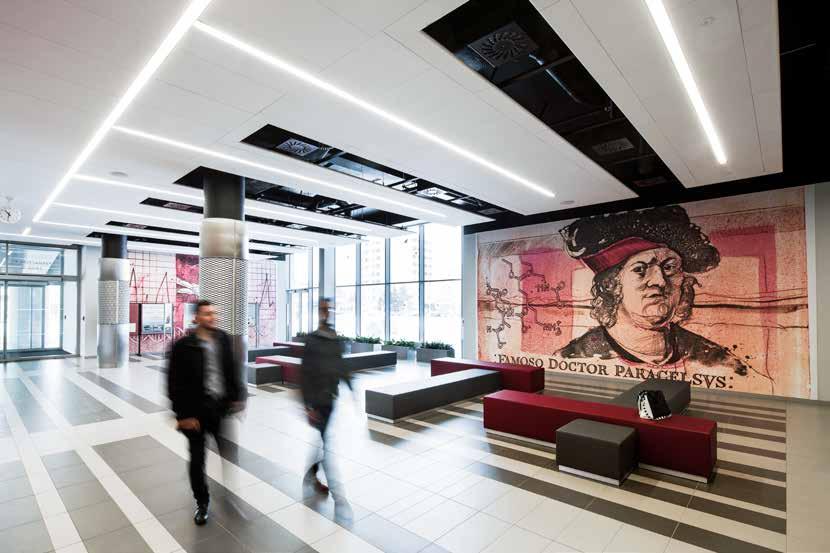

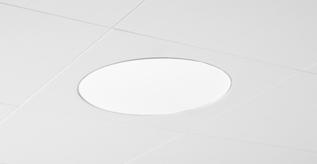

12 Ecophon Focus Lp v různých rozměrech, Ecophon Line LED Zaostřeno na svítidla Snadná integrace osvětlení a vzduchotechniky do podhledu je hlavním benefitem řady Ecophon Focus. Ecophon má v nabídce 3 kompatibilní svítidla: Ecophon Dot LED, Ecophon Square 43 LED a Ecophon Line LED. Více o osvětlení uvádíme na Rickard Johnsson/Studio-e.se Rickard Johnsson/Studio-e.se Ecophon Focus Ds 600x600 mm, Ecophon Square 43 LED Ecophon Focus Ds 600x600 mm, Ecophon Dot LED 3 typy osvětlení optimální integrace svítidel Ecophon Rickard Johnsson/Studio-e.se Ecophon Focus Ds 1200x600 mm, Ecophon Focus Wing 1200x200 mm, Lukáš Růžek 6 unikátních doplňkových řešení pro nevšední výškové přechody, zakončení zavěšených podhledů v prostoru a u stěn

13 Ecophon Focus E 1200x600, Ecophon Focus Frieze, Zaostřeno na stylové zakončení Řada Ecophon Focus nabízí také 6 doplňkových systémů pro řešení výškových přechodů, zakončení zavěšených podhledů v prostoru a u stěn. Tato řešení přispívají k integritě podhledu a estetické přitažlivosti. Více o doplňkových řešeních na Martin Palvén Ecophon Focus Ds 600x600 mm, Ecophon Focus Fixiform Ds, Ecophon Focus Flexiform A 1200x600 mm, Szymon Polański Hans Georg Esch Ecophon Focus Ds 600x600 mm, Ecophon Focus Ds úrovňový přechod, Ecophon Focus Ds 1200x1200 mm, Ecophon Focus Edge 500, Michael van Oosten 123RF/Alexandre Zveiger/studio-e.se

14 Výrobní řada Ecophon Focus Hrana Výrobek Absorpční třída Nosný systém Rozměry mm XL Ecophon Focus A A T15 / T24 600x600x20, 1200x600x20, 1200x1200x20 Ecophon Focus B C Kontaktní montáž 600x600x x600x20, 1800x600x20, 2000x600x20, 2400x600x20 Ecophon Focus Ds A T24 600x600x20, 1200x600x20, 1200x1200x20 Ecophon Focus Dg A T24 600x600x20, 1200x600x20, 1200x1200x25 Ecophon Focus D/A A T24 Bandrastr Ecophon Focus E A T15 / T24 600x600x20, 1200x600x20, 1200x1200x20 Ecophon Focus Ez A T24 600x600x x600x20, 1800x600x20, 2000x600x20, 2400x600x x600x20, 1800x600x20, 2000x600x20, 2400x600x x600x20, 2000x600x20, 2400x600x x600x20, 1800x600x20, 2000x600x20, 2400x600x20 Ecophon Focus F C Kontaktní montáž 600x600x20, 1200x600x20 Ecophon Focus Lp A T24 600x150x20, 600x300x20, 600x600x20, 1200x150x20, 1200x300x20, 1200x600x20 Ecophon Focus SQ C Kontaktní montáž 600x600x20, 1200x600x x600x20 Ecophon Focus Edge 500 T x30x80 Ecophon Focus Fixiform Ds A T x600x x600x20, 1900x600x20, 2300x600x20 Ecophon Focus Fixiform E A T x600x20 Ecophon Focus Flexiform A A T x600x x600x30, 2000x600x30, 2400x600x30 Ecophon Focus Frieze A T x600x20 Ecophon Focus Wing A T x200x50 Všechny výrobky Ecophon Focus, vyrobené z 3. generace skelného vlákna, jsou v souladu s Kalifornskou směrnicí pro emise a francouzskou klasifikací VOC A+. Jedná se o nejpřísnější předpisy na emise formaldehydu a organických těkavých látek. Superior indoor air quality achieved without added chemicals Doporučená údržba výrobků řady Ecophon Focus : denní stírání prachu a vysávání, týdenní čištění za vlhka.

15 Barvy Akutex FT Svítidla Ecophon Kombinace White frost Nejbližší barevný vzorek S 0500-N Světelná odrazivost 85%. Golden Field Nejbližší barevný vzorek S 1040-G90Y Světelná odrazivost 61%. Focus Flexiform A, Focus Frieze Volcanic Ash Nejbližší barevný vzorek 2002-Y Světelná odrazivost 56%. Sunset Heat Nejbližší barevný vzorek S 2070-Y60R Světelná odrazivost 20%. Ecophon Dot LED, Ecophon Line LED, Ecophon Square 43 LED Ecophon Dot LED, Ecophon Line LED, Ecophon Square 43 LED Focus Ds výškový přechod, Focus Edge 500, Focus Fixiform Ds, Focus Frieze, Focus Wing Focus Edge 500, Focus Frieze Silver Stone Nejbližší barevný vzorek S 4502-Y Světelná odrazivost 29%. Ruby Rock Nejbližší barevný vzorek S 4050-R10B Světelná odrazivost 7%. Ecophon Dot LED, Ecophon Line LED, Ecophon Square 43 LED Focus Edge 500, Focus Fixiform E, Focus Frieze, Focus Wing Silk Slate Nejbližší barevný vzorek 7000-N Světelná odrazivost 13%. Dark Diamond Nejbližší barevný vzorek S 9000-N Světelná odrazivost 4%. Ecophon Dot LED, Ecophon Square 43 LED Summer Breeze Nejbližší barevný vzorek S 1515-B50G Světelná odrazivost 54%. Morning Drizzle Nejbližší barevný vzorek S 1002-B Světelná odrazivost 69%. Ecophon Line LED Silent Steam Nejbližší barevný vzorek S 2010-B Světelná odrazivost 45%. Cloudy Day Nejbližší barevný vzorek S 1500-N Světelná odrazivost 62%. Focus Ds, Focus Dg, Focus E Focus Ds Ocean Storm Nejbližší barevný vzorek S 4020-R90B Světelná odrazivost 24%. Pale Pearl Nejbližší barevný vzorek S 2005-R30B Světelná odrazivost 55%. Focus E Focus A Moonlight Sky Nejbližší barevný vzorek S 7020-R90B Světelná odrazivost 7%. Highland Fog Nejbližší barevný vzorek S 2005-G Světelná odrazivost 55%. Barvy nosný systém Connect a Ecophon Focus Edge 500 Focus A, Focus Ds, Focus Dg, Focus E Focus Ds, Focus E Známka Akutex garantuje jedinečnou povrchovou úpravu podhledů. Naše výzkumy se zaměřují zejména na vizuální aspekt, akustické vlastnosti,vhodnost pro pracovní prostředí, architektonické trendy a ohleduplnost k životnímu prostředí. Connect bílá 01 Nejbližší barevný vzorek: S 0500-N Lesk 20 Connect černá 01 mat Nejbližší barevný vzorek S 9000-N Lesk 3 Connect šedá 01 Nejbližší barevný vzorek: S 2502-B. Mohou se vyskytnout přirozené odchylky v lesku a barvě. Focus Edge 500 Connect texturovaná bílá 02 Nejbližší barevný vzorek: S 0500-N Lesk 2

16 Ecophon je předním dodavatelem akustických řešení, která přispívají ke zdravému vnitřnímu prostředí, podporují pracovní výkon a pohodu koncových uživatelů. Naším cílem je přenést ideální akustické podmínky venkovního prostředí do současných moderních interiérů. Švédský původ značky Ecophon se projevuje nejen na kvalitě výrobků, ale také v našem přístupu k práci a ve výzvách týkajících se zdravého vnitřního prostředí. Ecophon je součástí nadnárodní skupiny Saint-Gobain, světového lídru v oblasti řešení udržitelného bydlení. Patří mezi 100 největších průmyslových koncernů na světě, které svojí výrobou a činností pečují o pohodlné a efektivní bydlení. Saint-Gobain nabízí řešení s ohledem na energetickou účinnost a životní prostředí a určuje trendy budoucnosti CZ
