BRAMACTHERM 2017 Systém nadkrokevní tepelné izolace

Transkript

1 BRAMACTHERM 2017 Systém nadkrokevní tepelné izolace Člen BRAAS MONIER BUILDING GROUP

2 Systém nadkrokevní tepelné izolace BramacTherm Jen taková skladba střešní konstrukce, která splňuje stavebně fyzikální požadavky zejména s ohledem na ochranu tepla a zároveň vylučuje nežádoucí následky kondenzace vodní páry, zajišťuje příjemnou pohodu bydlení, minimalizuje náklady na teplo a je trvale funkční. Všechny tyto požadavky mohou být jednoduchým způsobem splněny kvalitním tepelným izolantem z polyisokyanurátové pěny na bázi polyuretanu (PIR). Tento tepelně izolační materiál je pokládán celoplošně seshora na střešní krokve. Tím se zabrání vzniku tepelných mostů přes krokve, které vedou ke ztrátě tepla. Servis! Bramac Vám nabízí bezplatné servisní posouzení odpovídající přesně Vašemu konkrétnímu případu. Termovizní snímek ukazující tepelné ztráty objektu. Místa s největším únikem tepla zobrazuje červená barva, místa s nejmenším únikem tepla pak modrá barva. Mnohem jednodušeji lze tak dosáhnout požadovaných hodnot součinitele prostupu tepla U proti jiným řešením, např. zvětšováním výšky krokví při provedení běžné mezikrokevní izolace. Posouzení se týká: Hodnoty součinitele prostupu tepla U Ochrany tepla a šíření vlhkosti konstrukcí Připevnění systémovými vruty Stačí nám pouze vyplněný dotazník, který naleznete on-line na internetu na našich webových stránkách: nebo na konci tohoto prospektu. BRAMAC TIP BRAMAC TIP K OCHRANĚ PŘED KONDENZACÍ VODNÍ PÁRY Pokud při rekonstrukci střech zůstává stará mezikrokevní izolace, je třeba tloušťku desek BramacTherm navrhnout tak, aby se rosný bod vždy nacházel uvnitř desek. Empirické pravidlo: Tloušťka staré izolace z minerální vlny + 4 cm = tloušťka desek nadkrokevní izolace BramacTherm. 15letá záruka na funkčnost střešního systému platí při montáži do krytiny Bramac a splnění všech podmínek Záruk na funkčnost střešního systému Bramac platných od

3 Nadkrokevní tepelná izolace BramacTherm Pro Vhodné pro: novostavby a rekonstrukce POPIS PRODUKTU Tepelně izolační prvek pro novostavby pro zvýšení tepelného odporu navržené mezikrokevní tepelné izolace bez použití vyšších krokví nebo bez dodatečné podkrokevní vrstvy, která by byla na úkor využitelného prostoru interiéru. Při použití tepelně izolačních desek BramacTherm Pro v kombinaci s mezikrokevní izolací je nutné použití kvalitní parotěsné fólie. BramacTherm Pro je možné použít také při rekonstrukcích střech, pokud je zajištěna dostatečná parotěsnost/vzduchotěsnost stávající konstrukční skladby. VÝHODY PRODUKTU může doplnit stávající mezikrokevní tepelnou izolaci lepší tepelně izolační vlastnosti než minerální vlna pokládka bez tepelných mostů slepená pojistná hydroizolace a větrotěsnost zajištěna integrovanými samolepicími proužky natištěný rastr jako pomůcka při řezání nahrazuje dřevěné bednění nahrazuje nákladné zvětšování výšky krokví výrazně zvyšuje hodnotu součinitele prostupu tepla konstrukce s mezikrokevní tepelnou izolací TECHNICKÁ DATA Materiál: tvrzená polyisokyanurátová pěna (PIR) na horní ploše opatřená nakašírovanou fólií pro doplňkovou hydroizolaci z polypropylenu se svislými i vodorovnými přesahy a se zesílenou armovací tkaninou na obou stranách desky Tepelná vodivost: = 0,026 W/mK Rozměry: 1240 x 2400 mm (vnější) 1225 x 2385 mm (krycí) Tloušťka materiálu: 50 mm Barva: zelená s černým potiskem Drážkování: spoj na pero a drážku Utěsnění přesahů: integrované samolepicí proužky (dvojité slepení) PŘÍKLAD STŘEŠNÍ SKLADBY PŘÍSLUŠENSTVÍ systémové vruty BramacTherm hřebenový/úžlabní pás utěsňovací pás Lepicí tmel Bramac Fix Bramac Membran 100 2S ClimaTape, Flexiroll Alu prostup BramacTherm pro DuroVent 3

4 Nadkrokevní tepelná izolace BramacTherm Kompakt Vhodné pro: rekonstrukce střech POPIS PRODUKTU Tepelně izolační prvek s difuzní fólií využitelný především při rekonstrukci střech pro zvýšení tepelného odporu střešní konstrukce. Pomocí tepelně izolačních desek BramacTherm Kompakt lze provést zateplení stávající střechy s mezikro kev ní izolací bez dodatečného navyšová ní krokví nebo bez dodatečné podkrokevní vrstvy, která by byla na úkor využi telného prostoru interiéru. Při použití tepelně izolač ních desek BramacTherm Kompakt je nutné zajistit vzdu cho těsnost konstrukce (např. položením fólie Bramac UNI 2S Resistant pod tepelně izolační desky). VÝHODY PRODUKTU může doplnit stávající mezikrokevní tepelnou izolaci nebo může být použit samostatně (bez mezikrokevní izolace) lepší tepelně izolační vlastnosti než minerální vlna pokládka bez tepelných mostů slepená pojistná hydroizolace a větrotěsnost zajištěna integrovanými samolepicími proužky natištěný rastr jako pomůcka při řezání nahrazuje nákladné zvětšování výšky krokví díky difúzní schopnosti může být vlhkost odvedena z konstrukce ven TECHNICKÁ DATA Materiál: tvrzená polyisokyanurátová pěna (PIR) opatřená z obou stran netkanou textilií a na horní ploše nakašírovanou fólií pro doplňkovou hydroizolaci z polypropylenu se svislými i vodorovnými přesahy Tepelná vodivost: = 0,026 W/mK (tl. desky = 50 mm) = 0,025 W/mK (tl. desky 80 a 100 mm) = 0,024 W/mK (tl. desky 120 mm) Rozměry: pro tl. 50 mm pro tloušťku 80 a 100 mm 1240 x 2400 mm (vnější) 1235 x 2395 mm (vnější) 1225 x 2385 mm (krycí) 1220 x 2380 mm (krycí) Rozměry: pro tloušťku 120 mm 1240 x 2400 mm (vnější) 1220 x 2380 mm (krycí) Tloušťka materiálu: mm Požární odolnost: REI 30 (platí pro konstrukce s bed něním o tl. 19 mm na krok vích a izolací BramacTherm o tl. 100 mm; dle zkoušky P-MPA-E dle EN ) Barva: zelená s černým potiskem Drážkování: spoj na pero a drážku Utěsnění přesahů: integrované samolepicí proužky (dvojité slepení) PŘÍKLAD STŘEŠNÍ SKLADBY PŘÍSLUŠENSTVÍ systémové vruty BramacTherm hřebenový/úžlabní pás, utěsňovací pás Lepicí tmel Bramac Fix Bramac Membran 100 2S ClimaTape, Flexiroll Alu prostup BramacTherm pro DuroVent 4

5 Nadkrokevní tepelná izolace BramacTherm Top Vhodné pro: novostavby POPIS PRODUKTU Vysoce efektivní tepelně izolační prvek využitelný především u novostaveb buď bez použití mezikrokevní izolace a zachování pohledové konstrukce krovu v interiéru nebo jako doplněk mezikrokevní izolace. Při použití tepelně izolačních desek BramacTherm Top je nutné použití kvalitní parotěsné fólie např. Bramac Membran 100 2S. VÝHODY PRODUKTU může doplnit mezikrokevní tepelnou izolaci nebo může být použit samostatně (bez mezikrokevní izolace) výrazně lepší tepelně izolační vlastnosti než minerální vlna pokládka bez tepelných mostů slepená pojistná hydroizolace a větrotěsnost zajištěna integrovanými samolepicími proužky natištěný rastr jako pomůcka při řezání nahrazuje nákladné zvětšování výšky krokví malý součitnitel tepelné vodivosti umožňuje konstrukci s minimální tloušťkou tepelného izolantu TECHNICKÁ DATA Materiál: tvrzená polyisokyanurátová pěna (PIR) oboustranně opatřená hliníkovou fólií a na horní ploše nakašírovanou fólií pro doplňkovou hydroizolaci z polypropylenu se svislými i vodorovnými přesahy Tepelná vodivost: = 0,022 W/mK Rozměry: pro tl. 80 mm pro tloušťku 100 mm 1235 x 2395 mm (vnější) 1240x 2400 mm (vnější) 1220 x 2380 mm (krycí) 1220 x 2380 mm (krycí) Tloušťka materiálu: mm Požární odolnost: REI 30 (platí pro konstrukce s bed něním o tl. 19 mm na krok vích a izolací BramacTherm o tl. 100 mm; dle zkoušky P-MPA-E dle EN ) Barva: zelená s černým potiskem Drážkování: spoj na pero a drážku Utěsnění přesahů: integrované samolepicí proužky (dvojité slepení) PŘÍKLAD STŘEŠNÍ SKLADBY PŘÍSLUŠENSTVÍ systémové vruty BramacTherm hřebenový/úžlabní pás utěsňovací pás Lepicí tmel Bramac Fix Bramac Membran 100 2S ClimaTape, Flexiroll Alu prostup BramacTherm pro DuroVent 5

6 Nadkrokevní tepelná izolace BramacTherm Basic Vhodné pro: novostavby a rekonstrukce POPIS PRODUKTU Tepelně izolační prvek bez difuzní fólie využitelný pro stavbu šikmých střech komplikovaných tvarů, plochých střech apod. VÝHODY PRODUKTU může doplnit stávající mezikrokevní tepelnou izolaci nebo může být použit samostatně (bez mezikrokevní izolace) lepší tepelně izolační vlastnosti než minerální vlna nahrazuje nákladné zvětšování výšky krokví díky difúzní schopnosti může být vlhkost odvedena z konstrukce pryč úspora materiálu díky menšímu prořezu (desky lze otočit) TECHNICKÁ DATA Materiál: tvrzená polyisokynurátová pěna (PIR) opatřená z obou stran netkanou textilií. Tepelná vodivost: = 0,025 W/mK (tl. desky < 120 mm) = 0,024 W/mK (tl.desky 120 mm) Rozměry: 1240 x 2400 mm (vnější)* 1220 x 2380 mm (krycí) Tloušťka materiálu: mm Požární odolnost: REI 30 (platí pro konstrukce s bed něním o tl. 19 mm na krok vích a izolací BramacTherm o tl. 100 mm; dle zkoušky P-MPA-E dle EN ) Drážkování: spoj na pero a drážku * desky tloušťky 80 mm mají vnější rozměr 1235 x 2395 mm PŘÍKLAD STŘEŠNÍ SKLADBY PŘÍSLUŠENSTVÍ systémové vruty BramacTherm hřebenový/úžlabní pás utěsňovací pás Lepicí tmel Bramac Fix Bramac Membran 100 2S ClimaTape, Flexiroll Alu prostup BramacTherm pro DuroVent 6

7 Tepelná izolace BramacTherm Floor Vhodné pro: novostavby a rekonstrukce POPIS PRODUKTU Tepelně izolační prvek na bázi BramacTherm Top (deska PIR oboustranně opatřena hliníkovou fólií) určený pro zateplení stropní konstrukce nad vytápěným prostorem (především půdní prostory). Díky shora nakašírované dřevotřískové vodoodolné desce o tloušťce 13 mm získáme pochozí plochu bez vytvoření tepelných mostů. Při použití tepelně izolačních desek BramacTherm Floor je nutné aplikovat kvalitní parotěsnou fólii např. Bramac Membran 100 2S. VÝHODY PRODUKTU výrazně lepší tepelně izolační vlastnosti než minerální vlna vytvoření pochozí plochy v půdním prostoru jednoduchá montáž (desky se nekotví, jen se slepuje pero/drážka v dřevotřískové desce) malý součinitel tepelné vodivosti umožňuje konstrukci s minimální tloušťkou tepelného izolantu TECHNICKÁ DATA Materiál: tvrzená polyisokynurátová pěna (PIR) oboustranně opatřená hliníkovou fólií a na horní ploše dřevotřískovou vodoodolnou pochozí deskou V100 s perem a drážkou. Tepelná vodivost: = 0,022 W/mK Rozměry: 1250 x 625 mm (vnější) 1227 x 602 mm (krycí) Tloušťka materiálu: 93 ( ) mm 113 ( ) mm 133 ( ) mm 153 ( ) mm 173 ( ) mm 193 ( ) mm Drážkování: PIR - polodrážka dřevotřísková deska - pero/drážka PŘÍSLUŠENSTVÍ Bramac Membran 100 2S Lepicí tmel Bramac Fix ClimaTape, Flexiroll Alu 7

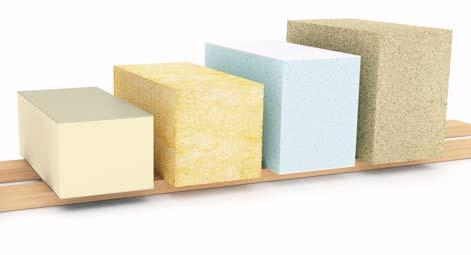

8 Nadkrokevní tepelná izolace BramacTherm Srovnávací tabulka ROZDÍL MEZI JEDNOTLIVÝMI TEPELNĚ IZOLAČNÍMI MATERIÁLY BramacTherm Pro BramacTherm Kompakt / Basic BramacTherm Top Jiné tepelně izolační materiály polystyren EXP polystyren PPS skelná vata tloušťka (mm) 0,026 W/mK hodnota součinitele prostupu tepla U (W/m 2 K) 0,026/0,025/ 0,024 W/mK hodnota součinitele prostupu tepla U (W/m 2 K) 0,022 W/mK 0,035 W/mK 0,040 W/mK 0,045 W/mK hodnota součinitele prostupu tepla U (W/m 2 K) hodnota součinitele prostupu tepla U (W/m 2 K) hodnota součinitele prostupu tepla U (W/m 2 K) hodnota součinitele prostupu tepla U (W/m 2 K) 50 0,485 0, ,299 0,265 0,412 0,467 0, ,242 0,213 0,334 0,379 0, ,195 0,179 0,280 0,318 0, ,167 0,154 0,242 0,275 0, ,147 0,135 0,212 0,242 0, ,131 0,120 0,189 0,216 0, ,118 0,108 0,171 0,195 0, ,107 0,099 0,156 0,177 0, ,099 0,091 0,143 0,163 0,183 Při výpočtu hodnoty U bylo uvažováno s tepelným odporem při přestupu tepla na vnitřní straně R i = 0,1 m 2 K/W a na vnější straně R e = 0,04 m 2 K/W POROVNÁNÍ POTŘEBNÉ TLOUŠŤKY RŮZNÝCH MATERIÁLŮ PRO DOSAŽENÍ SHODNÉHO TEPELNĚ-IZOLAČNÍHO VÝKONU PIR MINERÁLNÍ VLNA POLYSTYREN DŘEVOVLÁKNITÁ IZOLACE 8

9 Nadkrokevní tepelná izolace BramacTherm Systémové příslušenství SYSTÉMOVÉ VRUTY BRAMACTHERM DUO TWIN Systémové vruty BramacTherm s dvojitým závitem slouží k bezpečnému připevnění desek BramacTherm, k přenosu statického zatížení a k zajištění proti sacím účinkům větru. Vruty s povrchovou úpravou Durocoat, která zajišťuje optimální ochranu před korozí a díky obsahu tefl onu také snadnější montáž. Materiál: nitridovaná uhlíková ocel s povrchovou úpravou Durocoat Rozměry: různé velikosti od 7,5 x 170 mm do 7,5 x 440 mm podle tloušťky desek a statického posouzení SYSTÉMOVÉ VRUTY BRAMACTHERM 90 Vruty BramacTherm 90 jsou určeny pro kolmé šroubování do kontralatě. Jsou opatřeny talířovou hlavou, díky které lze snadněji provést dotažení i v případě nerovných kontralatí či drobných nerovností krovu. Materiál: pozinkovaná ocel Rozměry: různé velikosti od 8,0 x 200 mm do 8,0 x 400 mm PAROTĚSNÁ/VZDUCHOTĚSNÁ FÓLIE BRAMAC MEMBRAN 100 2S Parotěsná a vzduchotěsná fólie slouží jako maximální ochrana proti pronikání vlhkosti difúzí z interiéru do střešního pláště a zároveň zajišťuje vzduchotěsnost, aby nedocházelo k pronikání tepla a vlhkosti do střešního pláště konvekcí. Fólie Bramac Membran 100 2S může být použita jak ze spodní strany krokví, tak shora (např. na bednění pod izolaci BramacTherm). Materiál: třívrstvá polypropylenová netkaná textilie s hliníkovou vrstvou a polyolefi novou povrchovou úpravou se dvěma lepicími proužky Plošná hmotnost: 150 g/m 2 Rozměry role: šířka = 1,5 m, délka = 50 m, plocha = 75 m 2 Ekvivalentní difúzní tloušťka: sd >100 m HŘEBENOVÝ A ÚŽLABNÍ PÁS BRAMACTHERM Hřebenový a úžlabní pás BramacTherm je určen k utěsnění hřebene, nároží a úžlabí a pro bezpečné napojení na prostupující konstrukce. Materiál: textilní pás na spodní straně celoplošně opatřený akrylátovým lepidlem a dvoudílným ochranným pásem Barva: zelená Šířka: 240 mm Délka: 20 m BRAMACTHERM PUR-PĚNA Montážní pěna pro bezpečné utěsnění V-spojů v hřebeni, nároží a úžlabí. 9

10 Parotěsná/vzduchotěsná fólie Bramac Membran 100 2S + příslušenství Fólie Bramac Membran 100 2S je určena pro vytvoření vzduchotěsné/parotěsné vrstvy v konstrukcích šikmých střech. Svým vysokým difuzním odporem, dvěma integrovanými lepicími proužky a systémovým příslušenstvím poskytuje nejvyšší míru spolehlivosti při řešení požadavku na vzduchotěsnost a parotěsnost konstrukce šikmé střechy nejen v ploše, ale i v detailech napojení na ohraničující konstrukce a prostupy. PAROTĚSNÁ/VZDUCHOTĚSNÁ FÓLIE BRAMAC MEMBRAN 100 2S Parotěsná a vzduchotěsná fólie slouží jako maximální ochrana proti pronikání vlhkosti difúzí z interiéru do střešního pláště a zároveň zajišťuje vzduchotěsnost, aby nedocházelo k pronikání tepla a vlhkosti do střešního pláště konvekcí. Fólie Bramac Membran 100 2S může být použita jak ze spodní strany krokví, tak shora (např. na bednění pod izolaci BramacTherm). Materiál: třívrstvá polypropylenová netkaná textilie s hliníkovou vrstvou a polyolefi novou povrchovou úpravou Plošná hmotnost: 150 g/m 2 Rozměry role: šířka = 1,5 m, délka = 50 m, plocha = 75 m 2 Ekvivalentní difúzní tloušťka: s d >100 m LEPICÍ PÁSKA CLIMATAPE Lepicí páskou ClimaTape se pojišťuje vzduchotěsné utěsnění příčných spojů fólie Bramac Membran 100 2S, vzduchotěsné napojení hladkých prostupů fólií, např. přesahů krokví přes pozednici, vzduchotěsné napojení prostupů fólií, např. komínová tělesa, střešní okna a vzduchotěsné napojení menších prostupů vedených těsnicí manžetou. Velkou výhodou pásky ClimaTape je mimořádně vysoká dotyková adheze. Materiál: modifi kované akrylátové lepidlo na nosiči z PE Separační vrstva: PE fólie Pracovní teplota: >5 C Rozměry pásky: délka návinu = 25 m, šířka pásky = 6 cm FLEXIROLL ALU LEPICÍ TMEL BRAMAC FIX Roztažnost: 70 % Šířka pásu: 9 cm Délka role: 10 m Pracovní teplota: 5-40 C Flexiroll Alu se používá v případě napojení na nehladké povrchy. Díky velké roztažnosti lze pomocí Flexirollu Alu provádět napojení ve třech rozměrech, např. prostupy volných konců krokví, komínových těles apod. Díky butylovému lepidlu v celé ploše lze docílit pevného, trvanlivého a vodotěsného spoje. Lepicím tmelem Bramac Fix se pro vádí napojení parotěsné/vzduchotěsné fólie na ohraničující konstrukce při montáži fólie z vnější strany nosné konstrukce, např. napojení na zeď v okapní hraně, boční napojení na zeď a utěsnění příčných spojů fólie Bramac Membran 100 2S. Materiál: akrylát Balení: v PE eurokartuši 310 ml (360 g) Spotřeba: cca 1 kartuše na 10 m Pracovní teplota: >5 C UTĚSŇOVACÍ PÁS Utěsňovací pás slouží pro napojení parotěsné/vzduchotěsné fólie na ohraničující konstrukce, např. štítové zdivo, pozednice, opatřený samolepivou úpravou z modifi kovaného akrylátu. Materiál: pěnový polyuretan Rozměry:2 x 5 cm (ve volném stavu) Délka role: 3 m TĚSNICÍ MANŽETA Těsnicí manžeta umožňuje snadné a spolehlivě vodotěs. napojení menších prostupů fólií Bramac Membran 100 2S, jako jsou elektroinstalační kabely, potrubí solárních systémů, kabely fotovoltaických systémů, tyčové prostupy apod. Je opatřena samolepivou úpravou a nátrubkem z EPDM (trvale elastická pryž). Materiál: nátrubek z EPDM (trvale elastická pryž), samolepivá úprava Průměr prostupu: mm a mm 10

11 Nadkrokevní tepelná izolace BramacTherm Prostupy pro DuroVent PRO SANITÁRNÍ A KANALIZAČNÍ ODVĚTRÁNÍ SE POUŽÍVÁ PROSTUP BRAMACTHERM PRO DUROVENT, KTERÝ SLOUŽÍ PRO DOKONALÉ VĚTROTĚSNÉ NAPOJENÍ NA DOPLŇKOVOU HYDROIZOLAČNÍ FÓLII A PAROTĚSNÉ SPOJENÍ S PAROZÁBRANOU. PROSTUP BRAMACTHERM PRO DUROVENT PŘÍMÝ Aplikovatelný pro DuroVent JS 100 i JS 125 Spodní připojení DN 100, DN 125 nebo DN 150 Větrotěsné napojení na doplňkovou hydroizolační fólii a parotěsné spojení s parozábranou Použitelnost pro tloušťku nadkrokevní izolace až 280 mm Jednoduchá instalace díky systému zaklapnout a otočit PROSTUP BRAMACTHERM PRO DUROVENT 90 Aplikovatelný pro DuroVent JS 100 i JS 125 Spodní připojení DN 100 Větrotěsné napojení na doplňkovou hydroizolační fólii a parotěsné spojení s parozábranou Použitelnost pro tloušťku nadkrokevní izolace až 280 mm Jednoduchá instalace díky systému zaklapnout a otočit Jednoduché napojení pomocí flexibil. spojky (součást dodávky) membrána EPDM membrána EPDM adaptér, tvrzené PVC těsnicí gumový kroužek vrchní příruba, tvrzené PVC adaptér, tvrzené PVC těsnicí gumový kroužek vrchní příruba, tvrzené PVC průchozí trubka DN 180, délka 330 mm průchozí trubka DN 180, délka 330 mm zámek zámek spodní příruba spodní příruba spodní díl, tvrzené PVC spodní díl, tvrzené PVC PROFESIONÁLNÍ ŘEŠENÍ BRAMACTHERM EPDM PROFESIONÁLNÍ ŘEŠENÍ BRAMACTHERM EPDM 11
