FORCE 907G8 Návod k obsluze univerzálního testeru tlaku v chladiči

Transkript

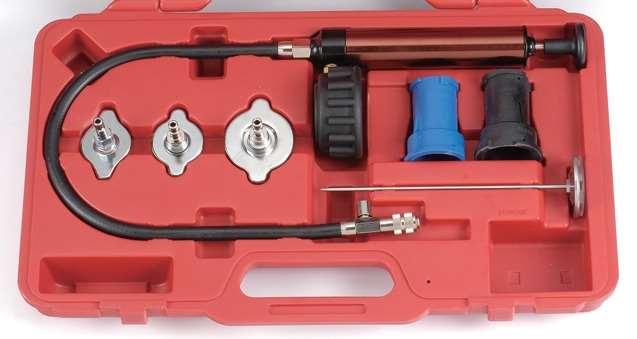

1 FORCE 907G8 Návod k obsluze univerzálního testeru tlaku v chladiči Obsah: 1. 1 ks Pumpička pro tlakovou zkoušku s manometrem: 0 ~ 35 psi 2. 2 ks Testovací trubka pro víčko chladiče 3. 3 ks Ocelové testovací víčko 4. 1 ks Teploměr 2. Úvod: Tato testovací souprava se používá pro kontrolu chladičů, aby se zjistilo, zda někde neuniká chladicí kapalina z bloku a zda jsou spojky správně namontovány nebo nejsou zlomené.

2 Zkouší se zvýšením tlaku pomocí adaptéru pro uzavření hlavního nebo vedlejšího vstupu do chladiče a pumpováním ruční pumpičkou. Použití: Obsah Víčko 3-1 Aplikace Buick (LeSabre: 1990-) (Park Avenue: 1991-) Chrysler (Sebring: 1995-) Chevrolet (Venture: 1997-) Dodge (Caravan: 1989-) (Dakota: 1989-) (Startus: 1995-) Jeep Mercedes (W123, W124, W126, W201) Oldsmobile (Silhouette: 1990-) Pontiac (Bonneville: 1990-) (Grand Prix: -2003) Acura (Integra: ) (Legend: ) (NSX: ) (SLX: 1997) (Vigor: ) Víčko 3-2 BMW (M6: 2008) Chrysler Chevrolet Dodge (Nova: ) (Spectrum: ) (Sprint: ) (Laser: ) (Sebring: ) (Avenger: ) (Colt: ) (Ram50: ) (Stealth: ) Eagle (Summit: 1989) (Talon: ) Ford Geo (Aspire: ) (Escort: ) (Expedition: ) (Explorer: ) (Explorer Sport Trac: ) (F-150: ) (Festiva: ) (Mustang: ) (Probe: ) (Ranger: ) (Tempo: ) (Thunderbird: ) (Windstar: ) (Metro: ) (prixm: ) (Spectrum: 1989) (Storm: ) (Tracker: 1989)

3 GM (Nova, Spectrum, Sprint) Víčko 3-2 Honda Hyundai Infinti Isuzu Kia Lexus (Accofd: ) (Civic: ) (CRX: ) (motocykly: ) (Passport: ) (Pre ude: ) (Accent: ) (Azera: ) (Elantra: ) (Entourage: ) (Excel: ) (Genesis: ) (Genesis Coupe: 2010) (Santa Fe: ) (Scoupe: 1994) (Sonata: ) (Tiburon: ) (Tuscon: ) (Veracruz: ) (XG 350: 2004) (FX 35: ) (G2O: ) (G35: ) (I30: ) (I35: ) (J30: 1996) (M30: ) (M35: ) (M45: ) (Q45: ) (QX4: ) (Amigo: (Axiomz ) (I-Mark: ) (Impulse: ) (Rodeo: ) (Stylus: ) (Trooper: ) (VehiCROSS: 1999) (Amanti: ) (Borrego: 2009) (Forte: 2011) (Optima: (Rio: ) (Rio5: ) (Rondo: ) (Sedona: ) (Sephia: ) (Sorento: ) (Sou : ) (Spectra: ) (Spectra5: ) (Sportage: ) (ES300: ) (ES330: 2005) (LS400: 1992) (LX 450: ) (LX 470: ) (SC400: 1992) Lincoln (Navigator: ) Mazda (323: ) (626: ) (929: (B2000: ) (B2200: (B2300: 2005) (B2500: ) (B2600: ) (B33000: (B4000: ) (CX-9: ) (Matia: ) (Millenia: ) (MPV: ) (MX-5 Matia: ) (MX-6: ) (Protegé: ) (Protegé 5: ) (RX-7: ) (RX-8: zoos-2009)

4 Mercury MITSUBISHI (Capri: ) (Cougar: ) (Cougar: s V6) (Tracer: ) (Mountaineer: O) (Topaz: ) (Villager: ) (3OOOGT: ) (Cordia: ) (Diamante: ) (Eclipse: ) (Galant: ) (Might Max: ) (Mirage: ) (Montero: ) (Outlander: ) (Outlander Sport: 2011) (Precis: ) (Starion: ) (Tredia: ) Víčko 3-2 Mercedes Nissan (2OOSX: ) (240SX: ) (300ZX: ) (Altima: ) (Axxess: 1990) (Cube: ) (D21: ) (Frontier: ) (Maxima: ) (Murano: ) (NX: ) (Pathfinder: ) (Pulsar NX: ) (Quest: ) (Rogue: ) (Sentra: ) (Stanza: ) (Versa: ) (Xterra: ) Plymouth (Colt: ) (Laser; ) Subaru Suzuki (Baja: ) (Brat: ) (DL: ) (Forester: ) (GL: ) (GL-10: ) (Impreza: ) (Justy: ) (Legacy: ) (Loya e: ) (Outback: ) (RX: 1986) (SVX: ) (XT: ) (Equator: ) (Samurai: 1986) (Sidekick: ) (Swift: ) (XL-7: ) Toyota (4Runner: ) (Avalon ) (Camry: ) (Camry: cylinder) (Celica: ) (Corolla: ) (Cressida: ) (Land Cruiser: ) (MR2: ) (Previa: ) (Sienna: ) (Solara ) (Starlet: ) (Supra: ) (T100: ) (Tacoma: ) (Tercel: )

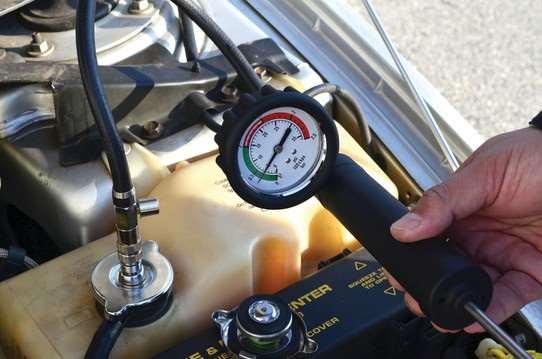

5 Acura Chevrolet (CL: ) (Integra: ) (Legend: ) (MDX: ) (RDX: ) (RL: ) (RSX: ) (TL: ) (TSX: ) (Metro: ) (Prizm: ) (Tracker: ) Chrysler (Sebring: 2001) Dodge (Colt: ) (Stratus: ) Víčko 3-3 Eagle Geo Honda Isuzu Lexus Mazda (Summit: ) (Metro: ) (Prizm: ) (Tracker: 1997) (Accord: ) Civic: ) (Civic del Sol: ) (CR-V: ) (CR-Z: 2011) (Element: ) (Fit: ) (Insight: ) (Odyssey: ) (Pilot: ) (Prelude: ) (Ridgeline: ) (S2000: ) (Oasis: 1997) (Rodeo: ) (Rodeo Sport: 2003) (ES250: ) (ES350: ) (GS300: ) (GS350: ) (GS430: ) (GX470: ) (IS300: 2003) (IS350: ) (LS430: ) (LX570: ) (RX300: ) (RX350: ) (RX400h: ) (SC300: ) (Mazda 2: 2011) (Mazda 5: ) (Protegé: ) Mercedes (ML-class, W163, W164) MITSUBISHI (Diamante: ) (Eclipse: ) (Endeavor: ) (Expo: ) (Expo LRV: ) (Galant: ) (Mirage: ) (Montero Sport: ) Plymouth (Colt: ) Pontiac (Vibe: ) Scion (FR-S: 2013) (iq: 2012) (tc: ) (xa: 2006) Subaru (B9 Tribeca: ) (Tribeca: ) Suzuki (Aerio: ) (Esteem: ) (Sidekick; ) (Swift: ) (SX4: ) (Vitara: ) (X-90: ) (XL-7: )

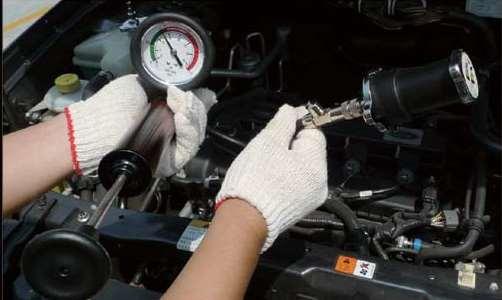

6 Víčko 3-3 Toyota (4Runner: ) (Avalon: ) (Camry: V6 s automat. převodovkou) (Camry: ) (Celica: ) (Corolla: ) (Echo: ) (FJ Cruiser: ) (Highlander: ) (Land Cruiser: 2009) (Matrix: ) (Paseo: ) (Prius: ) (RAV4: ) (Sequoia: ) (Sienna: ) (Supra: ) (Tacoma: ) (Tercel: ) (Tundra: ) (Venza: ) (Yaris: ) VW (Touareg: 2004) 3. Návod: Testovací tlak pro chladicí soustavu Sundejte víčko chladiče, když je motor studený. Připojte testovací ocelové víčko k chladiči nebo do vyrovnávacího zásobníku. Připojit tlakovou pumpičku k ocelovému testovacímu víčku (obr. 1). Obr. 1
